ARM架构——C 语言+SDK+BSP 实现 LED 点灯与蜂鸣器驱动

[一、C 语言替代汇编核心优势解析](#一、C 语言替代汇编核心优势解析)

[二、C 语言操作 ARM 外设](#二、C 语言操作 ARM 外设)

[2.1 volatile 关键字](#2.1 volatile 关键字)

[2.2 寄存器地址定义](#2.2 寄存器地址定义)

[2.2.1 宏定义直接映射](#2.2.1 宏定义直接映射)

[2.2.2 结构体封装](#2.2.2 结构体封装)

[2.3 基础 C 语言 LED 驱动代码](#2.3 基础 C 语言 LED 驱动代码)

[三、SDK 移植](#三、SDK 移植)

[3.1 SDK 移植步骤](#3.1 SDK 移植步骤)

[3.2 SDK 版 LED 驱动代码](#3.2 SDK 版 LED 驱动代码)

[四、BSP 工程管理](#四、BSP 工程管理)

[4.1 BSP 工程结构设计](#4.1 BSP 工程结构设计)

[4.2 模块封装：LED 驱动](#4.2 模块封装：LED 驱动)

[4.3 扩展实战：蜂鸣器驱动](#4.3 扩展实战：蜂鸣器驱动)

[4.4 主函数调用](#4.4 主函数调用)

五、链接脚本

[5.1 链接脚本的作用](#5.1 链接脚本的作用)

[5.2 IMX6ULL 链接脚本](#5.2 IMX6ULL 链接脚本)

[5.3 启动文件修改](#5.3 启动文件修改)

[六、Makefile 优化](#六、Makefile 优化)

七、编译烧写与测试

[7.1 编译步骤](#7.1 编译步骤)

[7.2 测试步骤](#7.2 测试步骤)

八、核心问题解答

一、C 语言替代汇编核心优势解析

汇编语言直接操作 CPU 指令和寄存器，效率极高，但存在明显短板：

代码可读性差：指令密集，难以快速理解逻辑；
可维护性低：修改功能需调整寄存器操作指令，容易出错；
可移植性弱：不同芯片的汇编指令差异大，无法直接复用。

而 C 语言完美弥补这些不足：

高层抽象：用变量、函数、结构体封装底层操作，逻辑清晰；
模块化开发：将 LED、蜂鸣器等外设封装为独立模块，可复用；
结合 SDK：直接使用芯片厂商提供的头文件和 API，避免硬编码错误；
效率接近汇编：优化后的 C 语言代码效率仅比汇编低 5%-10%，完全满足裸机需求。

二、C 语言操作 ARM 外设

2.1 volatile 关键字

在 C 语言操作寄存器时，volatile 是重中之重，作用是告诉编译器 "该变量对应的是硬件寄存器，禁止优化"。

为什么需要 volatile？

编译器会对普通变量进行优化：如果多次读取同一个变量且中间无修改，编译器会直接缓存变量值到寄存器，而非每次都访问内存（寄存器地址）。但寄存器的值可能被硬件实时修改（如外设状态变化），缓存会导致读取到旧值。

用法示例：

cpp 复制代码

// 错误：无volatile，编译器可能优化为缓存值
#define GPIO1_DR *((unsigned int *)0x0209C000)

// 正确：用volatile修饰，强制每次访问内存（寄存器）
#define GPIO1_DR *((volatile unsigned int *)0x0209C000)

2.2 寄存器地址定义

C 语言操作寄存器的核心是 "将内存地址映射为变量"，常用两种方式，各有优劣：

2.2.1 宏定义直接映射

直接将寄存器物理地址定义为宏，通过指针访问，适合初期上手：

cpp 复制代码

// 时钟使能寄存器（CCM）
#define CCM_CCGR0 *((volatile unsigned int *)0x020C4068)
#define CCM_CCGR1 *((volatile unsigned int *)0x020C406C)
// ... 其他CCM寄存器 ...

// GPIO1引脚复用/配置寄存器
#define IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 *((volatile unsigned int *)0x020E0068)
#define IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03 *((volatile unsigned int *)0x020E02F4)

// GPIO1核心寄存器
#define GPIO1_DR *((volatile unsigned int *)0x0209C000)  // 数据寄存器
#define GPIO1_GDIR *((volatile unsigned int *)0x0209C004) // 方向寄存器

2.2.2 结构体封装

将同一外设的寄存器按地址偏移顺序封装为结构体，模拟外设的寄存器组，可读性和可维护性更强：

cpp 复制代码

// 定义GPIO外设寄存器结构体（地址偏移对应手册）
typedef struct
{
    volatile unsigned int DR;        // 数据寄存器，偏移0x00
    volatile unsigned int GDIR;      // 方向寄存器，偏移0x04
    volatile unsigned int PSR;       // 状态寄存器，偏移0x08
    volatile unsigned int ICR1;      // 中断控制寄存器1，偏移0x0C
    volatile unsigned int ICR2;      // 中断控制寄存器2，偏移0x10
    volatile unsigned int IMR;       // 中断屏蔽寄存器，偏移0x14
    volatile unsigned int ISR;       // 中断状态寄存器，偏移0x18
    volatile unsigned int EDGE_SEL;  // 边缘选择寄存器，偏移0x1C
} GPIO_TypeDef;

// 将GPIO1基地址映射为结构体指针
#define GPIO1 ((GPIO_TypeDef *)0x0209C000)

// 使用示例：设置GPIO1_IO03为输出
GPIO1->GDIR |= (1 << 3);  // 等价于 *(volatile unsigned int *)(0x0209C004) |= (1<<3)

2.3 基础 C 语言 LED 驱动代码

基于宏定义方式，实现 LED 初始化、点亮、熄灭、闪烁功能，代码结构清晰：

cpp 复制代码

#include <stdint.h>

// 寄存器地址宏定义
#define CCM_CCGR0 *((volatile uint32_t *)0x020C4068)
#define CCM_CCGR1 *((volatile uint32_t *)0x020C406C)
#define CCM_CCGR2 *((volatile uint32_t *)0x020C4070)
#define CCM_CCGR3 *((volatile uint32_t *)0x020C4074)
#define CCM_CCGR4 *((volatile uint32_t *)0x020C4078)
#define CCM_CCGR5 *((volatile uint32_t *)0x020C407C)
#define CCM_CCGR6 *((volatile uint32_t *)0x020C4080)

#define IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 *((volatile uint32_t *)0x020E0068)
#define IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03 *((volatile uint32_t *)0x020E02F4)
#define GPIO1_DR *((volatile uint32_t *)0x0209C000)
#define GPIO1_GDIR *((volatile uint32_t *)0x0209C004)

// 时钟初始化：使能所有外设时钟
void clock_init(void)
{
    CCM_CCGR0 = 0xFFFFFFFF;
    CCM_CCGR1 = 0xFFFFFFFF;
    CCM_CCGR2 = 0xFFFFFFFF;
    CCM_CCGR3 = 0xFFFFFFFF;
    CCM_CCGR4 = 0xFFFFFFFF;
    CCM_CCGR5 = 0xFFFFFFFF;
    CCM_CCGR6 = 0xFFFFFFFF;
}

// LED初始化：复用配置+电气特性+方向设置
void led_init(void)
{
    IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 = 0x05;    // 引脚复用为GPIO功能
    IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03 = 0x10B0;  // 电气特性配置（驱动能力、上下拉）
    GPIO1_GDIR |= (1 << 3);                     // GPIO1_IO03设为输出
}

// LED点亮（低电平点亮）
void led_on(void)
{
    GPIO1_DR &= ~(1 << 3);  // 第3位清0
}

// LED熄灭
void led_off(void)
{
    GPIO1_DR |= (1 << 3);   // 第3位置1
}

// 延时函数（软件延时）
void led_delay(uint32_t time)
{
    while (time--);
}

// 主函数：LED闪烁
int main(void)
{
    clock_init();  // 初始化时钟
    led_init();    // 初始化LED

    while (1)  // 死循环闪烁
    {
        led_on();
        led_delay(0x7FFFF);
        led_off();
        led_delay(0x7FFFF);
    }
    return 0;
}

三、SDK 移植

手动定义寄存器地址容易出错（如地址写错、偏移计算错误），NXP 为 IMX6ULL 提供了 SDK，包含封装好的寄存器结构体、宏定义和工具函数，我们只需复用其头文件，无需从零编写。

3.1 SDK 移植步骤

（1）获取 SDK 头文件：从 NXP 官网或开发板资料中提取 SDK 核心头文件，关键文件包括：

MCIMX6Y2.h：芯片寄存器基地址和结构体定义（如CCM_Type、GPIO_Type）；
fsl_iomuxc.h：引脚复用配置函数（如IOMUXC_SetPinMux）；
fsl_common.h：通用类型定义（如uint32_t）。

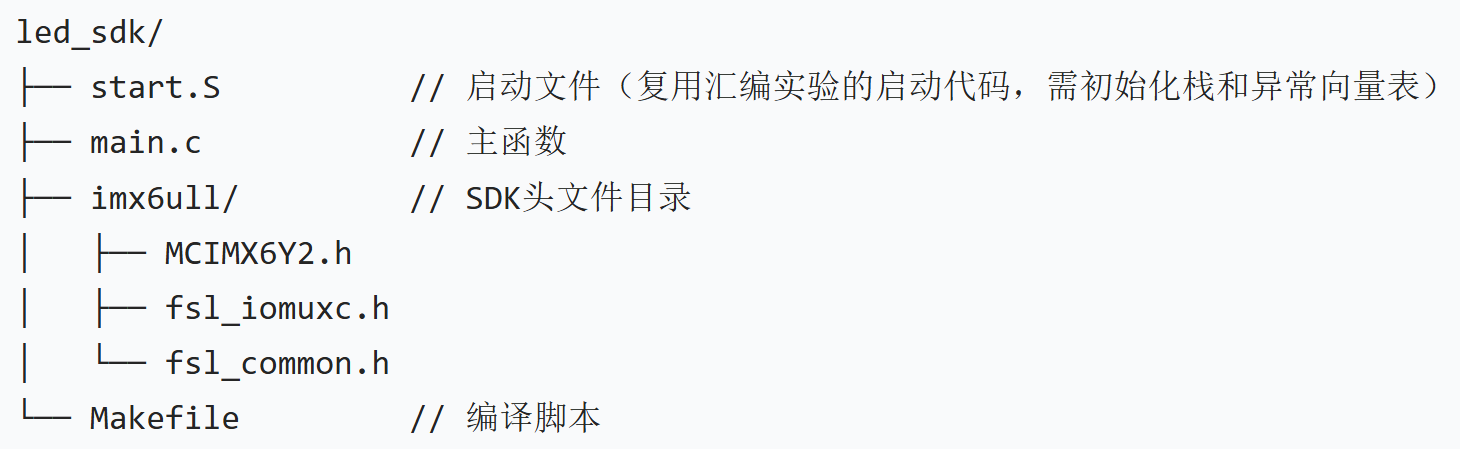

（2）工程结构调整：新建 led_sdk 文件夹，按以下结构组织文件：

3.2 SDK 版 LED 驱动代码

SDK 头文件已封装好寄存器结构体和配置函数，代码更简洁、不易出错：

cpp 复制代码

#include "fsl_common.h"
#include "fsl_iomuxc.h"
#include "MCIMX6Y2.h"

// 时钟初始化：使能所有外设时钟
void clock_init(void)
{
    CCM->CCGR0 = 0xFFFFFFFF;
    CCM->CCGR1 = 0xFFFFFFFF;
    CCM->CCGR2 = 0xFFFFFFFF;
    CCM->CCGR3 = 0xFFFFFFFF;
    CCM->CCGR4 = 0xFFFFFFFF;
    CCM->CCGR5 = 0xFFFFFFFF;
    CCM->CCGR6 = 0xFFFFFFFF;
}

// LED初始化（使用SDK函数）
void led_init(void)
{
    // 1. 引脚复用配置：GPIO1_IO03 -> GPIO功能
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0);
    // 2. 电气特性配置：0x10B0（驱动能力、上下拉、斜率控制）
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0x10B0);
    // 3. GPIO方向设置：输出
    GPIO1->GDIR |= (1 << 3);
}

// LED闪烁（翻转电平）
void led_nor(void)
{
    GPIO1->DR ^= (1 << 3);  // 异或操作，翻转第3位
}

int main(void)
{
    clock_init();
    led_init();

    while (1)
    {
        led_nor();
        led_delay(0x7FFFF);
    }
    return 0;
}

四、BSP 工程管理

随着外设增多（LED、蜂鸣器、串口等），代码会变得混乱，BSP（板级支持包）是解决之道 ------ 将不同外设的驱动封装为独立模块，按功能分层管理，提高代码复用性和可维护性。

4.1 BSP 工程结构设计

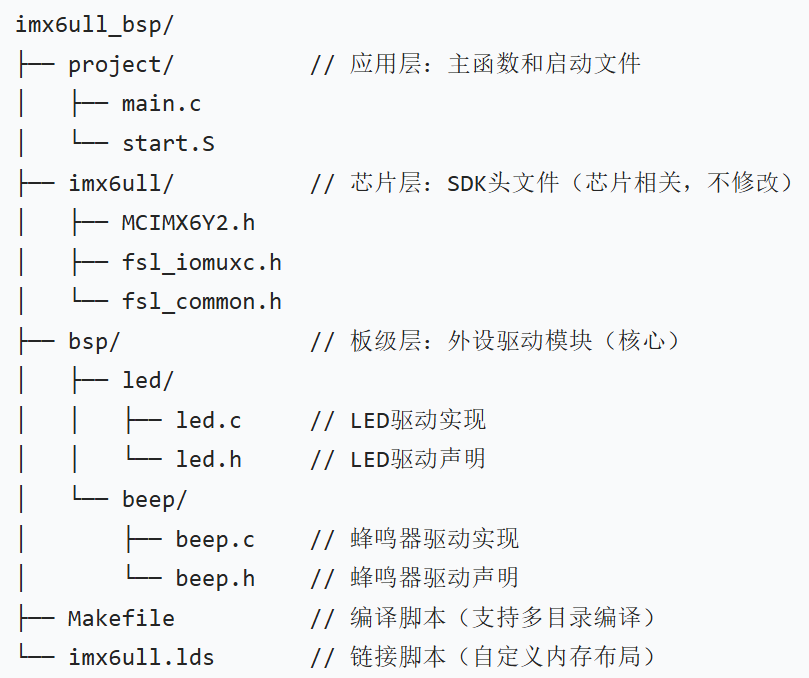

推荐按 "芯片层 - 板级层 - 应用层" 分层，结构如下：

4.2 模块封装：LED 驱动

led.h（头文件：接口声明）

cpp 复制代码

#ifndef __LED_H
#define __LED_H

#include "fsl_common.h"

void led_init(void);        // 初始化
void led_on(void);          // 点亮
void led_off(void);         // 熄灭
void led_flicker(void);     // 闪烁
void led_delay(uint32_t time);  // 延时

#endif

led.c（源文件：实现功能）

cpp 复制代码

#include "led.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"

void led_init(void)
{
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0);  // 复用功能
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0x10B0);  // 电气特性
    GPIO1->GDIR |= (1 << 3);  // 引脚方向
    led_off();
}

void led_on(void)
{
    GPIO1->DR &= ~(1 << 3);
}

void led_off(void)
{
    GPIO1->DR |= (1 << 3);
}

void led_flicker(void)
{
    GPIO1->DR ^= (1 << 3);
}

void led_delay(uint32_t time)
{
    while (time--);
}

4.3 扩展实战：蜂鸣器驱动

硬件说明：

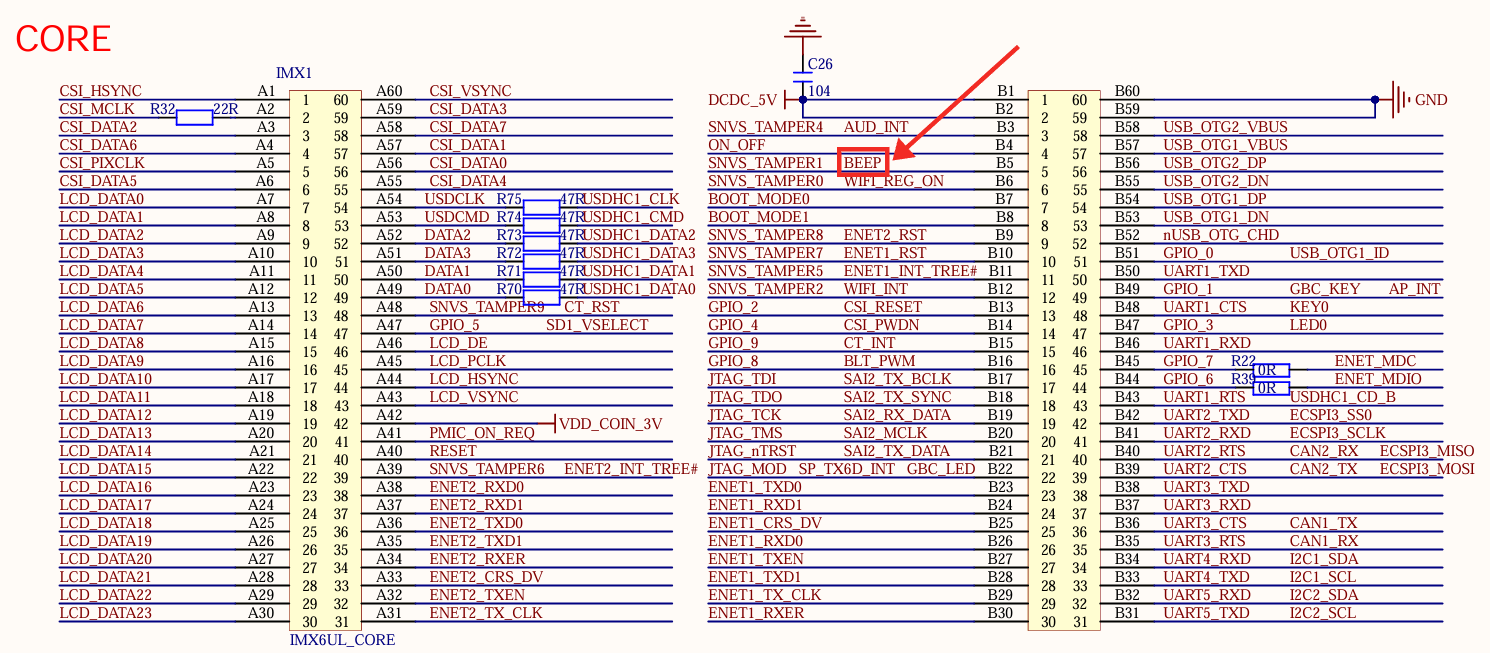

开发板采用 S8550 PNP 型三极管控制蜂鸣器：

三极管基极通过 GPIO5_IO1 引脚控制，高电平时三极管截止（蜂鸣器不发声），低电平时三极管导通（蜂鸣器发声）；
引脚复用关系：SNVS_TAMPER1 → GPIO5_IO1（对应 SDK 宏定义IOMUXC_SNVS_SNVS_TAMPER1_GPIO5_IO01）。

beep.h（头文件：接口声明）

cpp 复制代码

#ifndef __BEEP_H
#define __BEEP_H

#include "fsl_common.h"

void beep_init(void);  // 初始化
void beep_on(void);    // 发声
void beep_off(void);   // 停止
void beep_nor(void);   // 状态翻转

#endi

beep.c（源文件：实现功能）

cpp 复制代码

#include "beep.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"

void beep_init(void)
{
    IOMUXC_SetPinMux(IOMUXC_SNVS_SNVS_TAMPER1_GPIO5_IO01, 0);  // 复用功能
    IOMUXC_SetPinConfig(IOMUXC_SNVS_SNVS_TAMPER1_GPIO5_IO01, 0x10B0);  // 电气特性
    GPIO5->GDIR |= ((1 << 1));  // 引脚方向
    beep_off();
}

void beep_on(void)
{
    GPIO5->DR &= ~((1 << 1));
}

void beep_off(void)
{
    GPIO5->DR |= ((1 << 1));
}

void beep_nor(void)
{
    GPIO5->DR ^= ((1 << 1));
}

4.4 主函数调用

cpp 复制代码

#include "MCIMX6Y2.h"
#include "beep.h"
#include "led.h"

void clock_cg_init(void)
{
    CCM->CCGR0 = 0xFFFFFFFF;
    CCM->CCGR1 = 0xFFFFFFFF;
    CCM->CCGR2 = 0xFFFFFFFF;
    CCM->CCGR3 = 0xFFFFFFFF;
    CCM->CCGR4 = 0xFFFFFFFF;
    CCM->CCGR5 = 0xFFFFFFFF;
    CCM->CCGR6 = 0xFFFFFFFF;
}

void g_delay(unsigned int t)
{
    while (t--);
}

int main(int argc, char **argv)
{
    clock_cg_init();
    beep_init();
    led_init();

    while (1)
    {
        beep_nor();
        led_nor();
        g_delay(0x7FFFF);
    }
    return 0;
}

五、链接脚本

之前的编译用 -Ttext 指定代码段起始地址，功能简单。实际开发中需用链接脚本（.lds）精确控制各段（代码段、数据段、BSS 段）的内存分布，还需初始化 BSS 段（全局变量 / 静态变量清 0）。

5.1 链接脚本的作用

定义程序在内存中的存储地址（如代码段起始地址 0x87800000）；
划分各段（.text、.rodata、.data、.bss）的存储区域；
标记 BSS 段的起始和结束地址，方便启动代码初始化。

5.2 IMX6ULL 链接脚本

cpp 复制代码

SECTIONS
{
    . = 0x87800000;  // 程序起始地址（SD卡启动地址）

    // 代码段：存放指令，只读
    .text :
    {
      obj/start.o  // 启动文件优先链接（必须在最前面）
      *(.text)     // 其他所有代码段
    }

    // 只读数据段：存放字符串常量、const变量，4字节对齐
    .rodata ALIGN(4) : {*(.rodata*)}

    // 初始化数据段：存放已初始化的全局变量/静态变量，4字节对齐
    .data ALIGN(4) : {*(.data)}

    // BSS段：存放未初始化的全局变量/静态变量，需清0
    __bss_start =. ;                      // BSS段起始地址
    .bss ALIGN(4) : {*(.bss) *(.COMMON)}  // 通用未初始化数据
    __bss_end =. ;                        // BSS段结束地址
}

5.3 启动文件修改

C 语言中未初始化的全局变量和静态变量默认值为 0，需在启动文件中添加 BSS 段清 0 代码（在进入 main 函数前执行）：

复制代码

.global _start

_start:
    // 1. 初始化栈（复用之前的配置）
    ldr sp, =0x82000000

    // 2. 初始化BSS段（清0）
    ldr r0, =__bss_start  // BSS段起始地址（链接脚本定义）
    ldr r1, =__bss_end    // BSS段结束地址
bss_clear:
    cmp r0, r1            // 判断是否清0完成
    bge main              // 完成则跳转到main函数
    mov r2, #0
    str r2, [r0], #4      // 清0当前地址，r0自增4
    b bss_clear

    // 3. 跳转到C语言main函数
main:
    bl main
loop:
    b loop

六、Makefile 优化

BSP 工程包含多个目录和文件，手动编译繁琐，需优化 Makefile 支持自动查找文件、多目录编译：

bash 复制代码

# 工具链配置
COMPILER = arm-linux-gnueabihf-
CC = $(COMPILER)gcc
LD = $(COMPILER)ld
OBJCOPY = $(COMPILER)objcopy
OBJDUMP = $(COMPILER)objdump
AR = $(COMPILER)ar

# 工程路径配置
TOP_DIR = $(shell pwd)
PROJECT_DIR = $(TOP_DIR)/project
BSP_DIR = $(TOP_DIR)/bsp
IMX6ULL_DIR = $(TOP_DIR)/imx6ull
OBJ_DIR = $(TOP_DIR)/obj  # 目标文件存放目录

# 头文件路径（-I指定，支持嵌套包含）
INCLUDES = -I$(IMX6ULL_DIR) \
           -I$(BSP_DIR)/led \
           -I$(BSP_DIR)/beep

# 编译选项：ARM架构、调试信息、优化等级
CFLAGS = -march=armv7-a -mtune=cortex-a7 -mfloat-abi=hard -mfpu=neon-vfpv4 \
         -O2 -g -Wall $(INCLUDES)

# 链接脚本
LDSCRIPT = $(TOP_DIR)/imx6ull.lds

# 查找所有源文件（.S和.c）
SRCS = $(wildcard $(PROJECT_DIR)/*.S) \
       $(wildcard $(PROJECT_DIR)/*.c) \
       $(wildcard $(BSP_DIR)/*/*.c)

# 生成目标文件路径（将源文件路径替换为OBJ_DIR）
OBJS = $(patsubst %.S, $(OBJ_DIR)/%.o, $(notdir $(filter %.S, $(SRCS)))) \
       $(patsubst %.c, $(OBJ_DIR)/%.o, $(notdir $(filter %.c, $(SRCS))))

# 目标文件：最终二进制文件
TARGET = imx6ull_led_beep

# 创建OBJ_DIR目录（若不存在）
$(shell mkdir -p $(OBJ_DIR))

# 链接：生成ELF文件
$(OBJ_DIR)/$(TARGET).elf : $(OBJS)
    $(LD) -T $(LDSCRIPT) $^ -o $@

# 格式转换：ELF->bin
$(TARGET).bin : $(OBJ_DIR)/$(TARGET).elf
    $(OBJCOPY) -O binary -S -g $^ $@
    $(OBJDUMP) -D $^ > $(TARGET).dis

# 汇编文件编译（.S->.o）
$(OBJ_DIR)/%.o : $(PROJECT_DIR)/%.S
    $(CC) -c $(CFLAGS) $^ -o $@

# C文件编译（.c->.o）
$(OBJ_DIR)/%.o : $(PROJECT_DIR)/%.c
    $(CC) -c $(CFLAGS) $^ -o $@

$(OBJ_DIR)/%.o : $(BSP_DIR)/%/%.c
    $(CC) -c $(CFLAGS) $^ -o $@

# 伪目标：编译所有
all: $(TARGET).bin

# 伪目标：烧写程序到SD卡
load:
    ./imxdownload $(TARGET).bin /dev/sdb

# 伪目标：清理编译产物
clean:
    rm -rf $(OBJ_DIR) $(TARGET).bin $(TARGET).dis
    rm -f start.o start.elf  # 兼容旧文件

# 声明伪目标
.PHONY: all load clean

七、编译烧写与测试

7.1 编译步骤

按 BSP 工程结构组织文件，将 imxdownload 烧写工具拷贝到工程根目录；
赋予烧写工具执行权限：chmod +777 imxdownload；
执行编译：make all（生成imx6ull_led_beep.bin）；
烧写程序：make load（需插入 SD 卡，确认设备名为/dev/sdb）。

7.2 测试步骤

开发板拨码开关选择 SD 卡启动；
插入烧写好的 SD 卡，上电；
观察现象：红色 LED 周期性闪烁，蜂鸣器同步间歇发声。

八、核心问题解答

1. led点灯过程，需要配置那些寄存器？

时钟使能寄存器（CCM_CCGRx）：使能 GPIO 外设时钟；
引脚复用寄存器（IOMUXC_SW_MUX_CTL_PAD_xxx）：将引脚设为 GPIO 功能；
引脚电气特性寄存器（IOMUXC_SW_PAD_CTL_PAD_xxx）：配置驱动能力、上下拉等；
GPIO 方向寄存器（GPIOx_GDIR）：设置引脚为输出模式；
GPIO 数据寄存器（GPIOx_DR）：控制引脚高低电平（点亮 / 熄灭）。

2. elf文件格式，各段存放什么样的数据

.text：可执行指令（代码），只读；
.rodata：只读数据（const 常量、字符串）；
.data：已初始化的全局 / 静态变量；
.bss：未初始化的全局 / 静态变量（仅占地址，无实际存储）。

3. 链接脚本的作用是什么？

定义程序各段在内存中的存储地址；
控制段的排列顺序（如启动文件优先链接）；
标记特殊地址（如 BSS 段起止），便于初始化；
适配硬件内存布局（划分 ROM/RAM 区域）。
