【软考每日一练007】位图计算与内存管理深度全解
在操作系统的内存管理演进中，如何高效地记录和分配物理资源是系统性能的基石。本文将通过一道经典的笔试题，由浅入深地带你拆解页式存储管理、位图机制及其背后的跨模块设计逻辑。
一、 经典例题
题目：
操作系统采用页式存储管理，用位图（Bitmap）管理空闲页框。若页大小为 4KB，物理内存大小为 16GB，则该位图所占用的内存空间大小是多少 KB？
- A、64
- B、512
- C、256
- D、128
二、 正确答案
本题正确选项为：B、512
三、 严谨题解（数学推导过程）
在计算机科学中，涉及到大额数据的计算，建议统一使用 2 的幂次 进行换算，以确保精度并避免单位混淆。
1. 确定物理页框（Page Frame）的总数
位图管理的对象是物理内存中的每一个"坑位"，即页框。
-
物理内存总量： 16GB=16×230B=24×230B=234B16GB = 16 \times 2^{30} B = 2^4 \times 2^{30} B = 2^{34} B16GB=16×230B=24×230B=234B
-
单个页框大小： 4KB=4×210B=22×210B=212B4KB = 4 \times 2^{10} B = 2^2 \times 2^{10} B = 2^{12} B4KB=4×210B=22×210B=212B
-
页框数量 (NNN)： N=物理内存页框大小=234212=222N = \frac{\text{物理内存}}{\text{页框大小}} = \frac{2^{34}}{2^{12}} = 2^{22}N=页框大小物理内存=212234=222 个。
注意：222=4,194,3042^{22} = 4,194,304222=4,194,304 个页框。
2. 计算位图所需的总位数（bits）

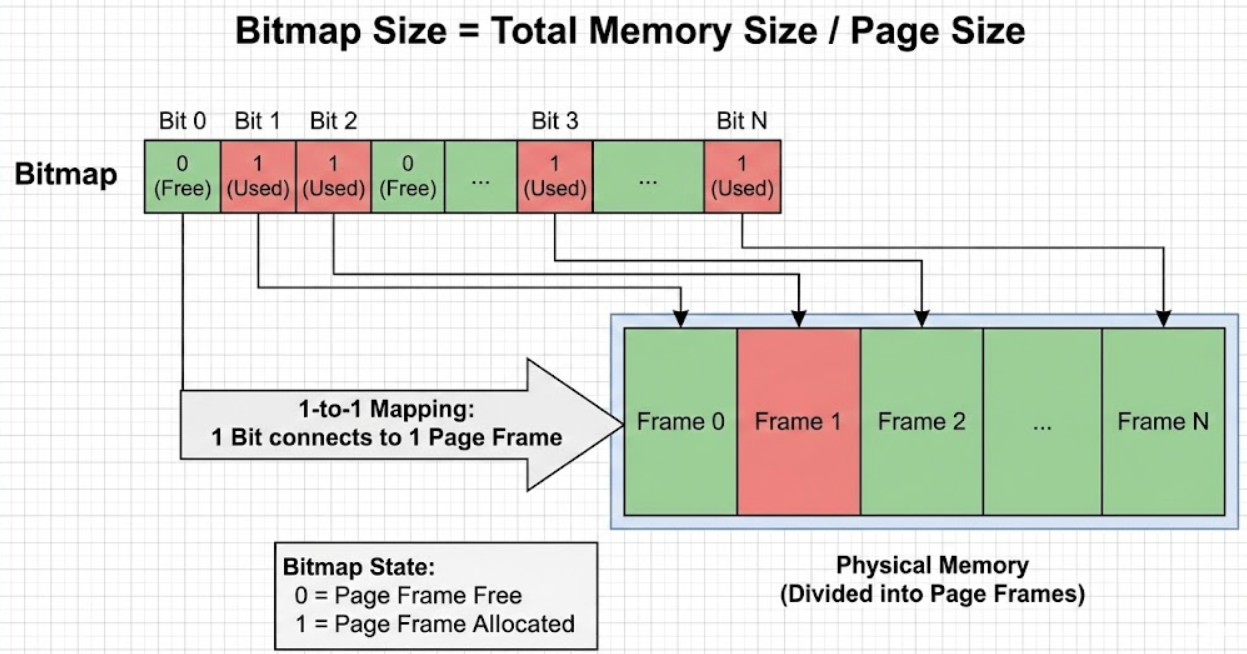

位图的设计哲学是：用 1 位（bit） 来映射 1 个页框。
- 由于有 2222^{22}222 个页框，因此位图需要 2222^{22}222 个 bits。
3. 进行单位换算（从 bit 到 KB）
这是最容易出错的一步，必须经过 Byte 的中转：
- 换算为 Byte： 222 bits8=22223=219 Bytes\frac{2^{22} \text{ bits}}{8} = \frac{2^{22}}{2^3} = 2^{19} \text{ Bytes}8222 bits=23222=219 Bytes
- 换算为 KB： 219 Bytes1024=219210=29 KB\frac{2^{19} \text{ Bytes}}{1024} = \frac{2^{19}}{2^{10}} = 2^9 \text{ KB}1024219 Bytes=210219=29 KB
- 最终数值： 29=5122^9 = 51229=512 KB。
四、 深度知识总结与原理探究
为了彻底掌握这类问题，我们需要跳出题目本身，去理解操作系统内存管理的"宏观大厦"。
1. 页式存储管理与"页"的概念
- 页（Page）： 这是逻辑地址空间的概念。进程在执行时，会被划分为若干个固定大小的"页"。
- 页框（Page Frame）： 这是物理存储空间的概念，即物理内存（RAM）被划分为与"页"大小完全相等的物理块。
- 核心逻辑： 操作系统通过 页表（Page Table） 将进程的"逻辑页"映射到内存的"物理页框"中。这种机制允许进程在物理内存中离散存放，彻底解决了连续分配带来的外部碎片问题。
2. 位图（Bitmap）：物理载体与存放位置
- 定义： 位图是一种利用二进制位流来记录资源使用情况的数据结构。
- 物理载体： 位图在内存中表现为一个连续的位数组 。在 C 语言底层实现中，通常是用
unsigned long或unsigned char数组来模拟。 - 存放位置： 位图属于操作系统的内核数据结构 ，它存放在系统保留的内核空间中。在系统启动（Boot）阶段，内核会根据扫描到的物理内存总量，动态计算并申请一块连续的物理内存来存放位图，这部分空间对用户进程是不可见的。
3. 页大小与数据块、索引块的深层联系
在文件系统设计中，磁盘也会被划分为固定大小的 数据块（Block）。
- 尺寸对齐： 现代操作系统（如 Linux）通常将内存的页大小（Page Size）与磁盘的数据块大小（Block Size）设置得完全一致（通常都是 4KB）。
- 原因： 这种对齐是为了优化 I/O 性能。当发生缺页中断（Page Fault）需要从磁盘交换数据时，一个磁盘块刚好填满一个内存页框，无需进行额外的数据分割或拼接，极大地提高了 DMA（直接存储器访问）的传输效率。
4. 跨模块关联：页式寻址与 i-node 寻址的异同
你提到的 i-node（索引节点） 是文件系统的核心，而页表是内存管理的核心。两者在设计哲学上有惊人的相似性：
- i-node 寻址： 记录的是"文件逻辑块 →\rightarrow→ 磁盘物理块"的映射。为了支持大文件，i-node 采用了多级索引（直接指针、一级间接、二级间接）。
- 页式寻址： 记录的是"进程逻辑页 →\rightarrow→ 内存物理页框"的映射。为了支持大地址空间，页表也采用了多级页表（如 4 级页表）。
- 本质联系：
- 非连续性： 两者都允许逻辑上连续的资源在物理上离散分布。
- 映射代价： i-node 管理的是持久化存储，位图/页表管理的是易失性存储。
- 位图的普适性： 磁盘空闲块的管理同样经常使用位图法，其计算逻辑与上述内存位图计算完全一致。
五、 考点总结与复习建议
在处理操作系统类考题时，请务必关注以下高频考点：
- 计算单位的陷阱： 区分 bit (位) 和 Byte (字节)。位图计算结果往往先得到 bit，必须除以 8。
- 物理内存 vs 逻辑空间： 位图大小只取决于物理内存 总量；而多级页表的大小则取决于逻辑地址空间（如 32 位或 64 位地址线）和页表项的大小。
- 内部碎片： 页式存储管理会产生"页内碎片"（即进程最后一个页不满），但由于页很小，这种浪费是可以接受的。
- 位图的优缺点：
- 优点： 空间固定，查找空闲块速度较快（配合位运算）。
- 缺点： 随着内存增大，位图本身占用的连续内存空间也会增大。
