LVS-NAT模式实验配置以及详解

一、实验环境及主机架构

1.1 实验环境

系统：RHEL9.3
NAT网卡网段：192.168.56.0/24
host-only网卡网段：172.25.254.0/24

1.2 主机架构

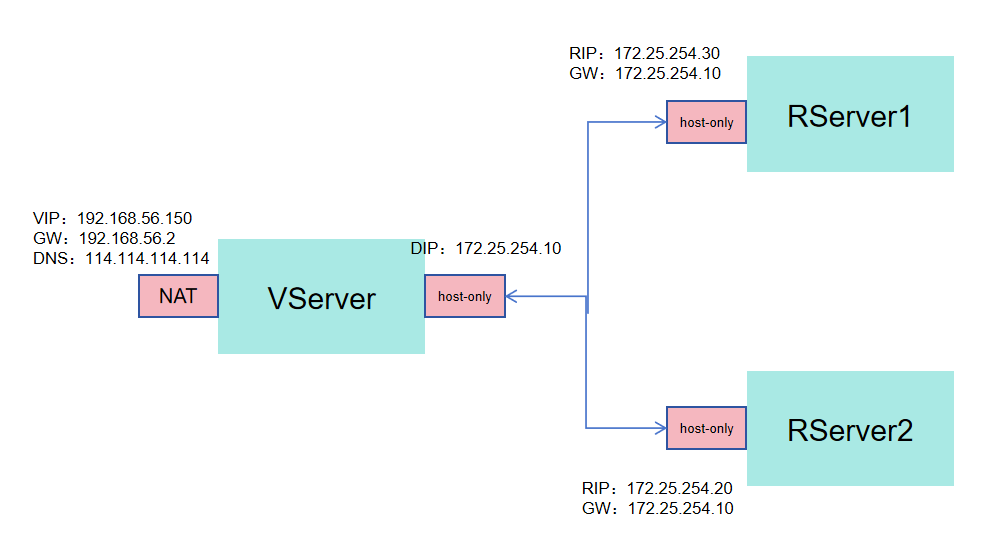

架构图如下：

主机配置清单如下：

VServer
- NAT网卡
  - VIP：192.168.56.150
  - GW：192.168.56.2
  - DNS：114.114.114.114
- host-only网卡：
  - DIP：172.25.254.10
RServer1
- host-only网卡：
  - RIP：172.25.254.30
  - GW：172.25.254.10
RServer2
- host-only网卡：
  - RIP：172.25.254.20
  - GW：172.25.254.10

二、VS主机配置LVS

2.1 VS主机部署ipvsadm

安装ipvsadm

bash 复制代码

[root@Vserver ~]# dnf search ipvsadm
[root@Vserver ~]# dnf install ipvsadm.x86_64 -y

2.2 开启Linux的内核路由功能

bash 复制代码

[root@Vserver ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 1
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@Vserver ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@Vserver ~]# sysctl -p
net.ipv4.ip_forward = 1

2.3 配置LVS

bash 复制代码

[root@Vserver ~]# ipvsadm -C
[root@Vserver ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@Vserver ~]# ipvsadm -A -t 192.168.56.150:80 -s wrr
[root@Vserver ~]# ipvsadm -a -t 192.168.56.150:80 -r 172.25.254.30 -m -w 2
[root@Vserver ~]# ipvsadm -a -t 192.168.56.150:80 -r 172.25.254.20 -m -w 1
[root@Vserver ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.56.150:80 wrr
  -> 172.25.254.20:80             Masq    1      0          0
  -> 172.25.254.30:80             Masq    2      0          0

2.4 测试

bash 复制代码

[root@Vserver ~]# for i in {1..10};do curl 192.168.56.150;done
RS1-172.25.254.30
RS1-172.25.254.30
RS2-172.25.254.20
RS1-172.25.254.30
RS1-172.25.254.30
RS2-172.25.254.20
RS1-172.25.254.30
RS1-172.25.254.30
RS2-172.25.254.20
RS1-172.25.254.30

可见可以实现访问请求按照规则转发，没有问题

2.5 ipvs策略持久化

bash 复制代码

[root@Vserver ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@Vserver ~]# cat /etc/sysconfig/ipvsadm
-A -t 192.168.56.150:80 -s wrr
-a -t 192.168.56.150:80 -r 172.25.254.20:80 -m -w 1
-a -t 192.168.56.150:80 -r 172.25.254.30:80 -m -w 2
[root@Vserver ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.

2.6 测试持久化

bash 复制代码

[root@Vserver ~]# ipvsadm -C
[root@Vserver ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@Vserver ~]# ipvsadm-restore < /etc/sysconfig/ipvsadm
[root@Vserver ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.56.150:80 wrr
  -> 172.25.254.20:80             Masq    1      0          0
  -> 172.25.254.30:80             Masq    2      0          0

可见持久化没有问题，并且由于已经设置ipvsadm的开机自启动，所以如果主机重启也可以实现策略持久化

综上，我们已经实现了LVS中NAT模式的配置，实现了调度器按照权重轮询分发请求，完成了该实验。
