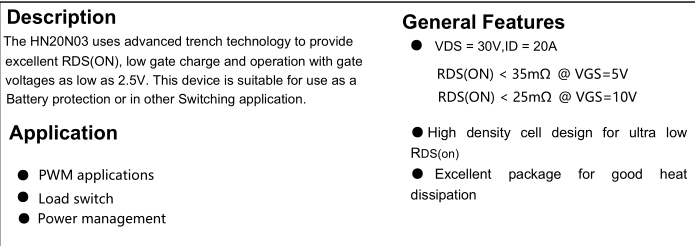

HN20N03 是 30V/20A 低压大电流 N 沟道 MOS 管，采用 SOT-89/TO252 贴片封装，沟槽工艺实现低导通电阻与低栅极电荷，专为电池保护、负载开关、快充 / 电源管理、LED 驱动等低压大电流场景设计，可直接替代同规格 20N03 系列器件。
VDS=30V.ID=20A
RDS(ON)< 35mS @ VGS=5V
RDS(ON)<25ml @VGS=10V
典型应用电路（可直接落地）
1.电池保护 / 负载开关（核心应用）
功能：低压侧开关，控制电池供电回路，过流 / 过压保护联动 MCU 关断。
优势：低 Rds (on)，压降小、发热低，适合大电流放电场景
- PWM LED 背光 / 电机驱动
功能：PWM 占空比调节亮度 / 转速，低栅极电荷适合高频开关。
3.快充 / 旅充电源管理
应用：次级侧同步整流、输出开关、电池充电回路控制。
要点：VDS=30V 适配锂电池 / 5V/9V/12V 系统，20A 电流满足快充大电流需求。
补充说明：
工艺：先进沟槽工艺，低 Rds (on)+ 低栅极电荷，开关损耗小，适合高频 PWM 应用。
应用场景：电池保护、快充 / 旅充、LED 驱动、小家电、雾化器、电机驱动、负载开关等低压大电流场景。
区分型号：20N03 有 SOT-89/TO-252 等封装

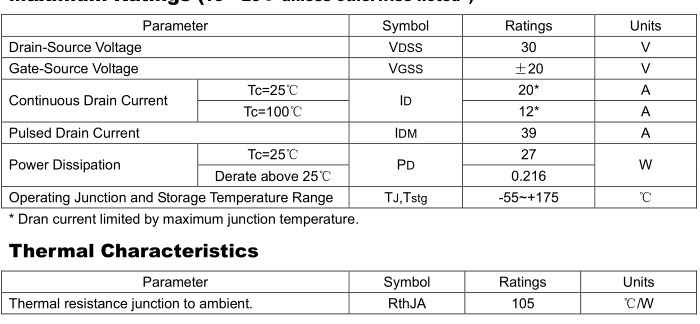

核心极限参数（Tc=25℃，除非特别说明）
| 参数 | 符号 | 数值 | 单位 | 说明 |
|---|---|---|---|---|
| 漏源击穿电压 | VDS/BVDSS | 30 | V | VGS=0V，ID=250μA，额定耐压 |
| 栅源耐压 | VGS | ±20 | V | 超过会击穿栅氧化层 |
| 连续漏极电流 | ID(DC) | 20 | A | Tc=25℃，VGS=10V |
| 连续漏极电流 | ID(DC) | 8 | A | Tc=100℃，温度降额 |
| 脉冲漏极电流 | IDM | 38（典型） | A | 短时间脉冲峰值，单脉冲 |
| 最大功耗 | PD | 5.5（SOT-89） | W | Tc=25℃，需良好散热 |
| 单脉冲雪崩能量 | EAS | 28 | mJ | 抗过压冲击能力 |
| 工作 / 存储结温 | TJ/TSTG | -55~150 | ℃ | 超出范围性能劣化 / 永久损坏 |

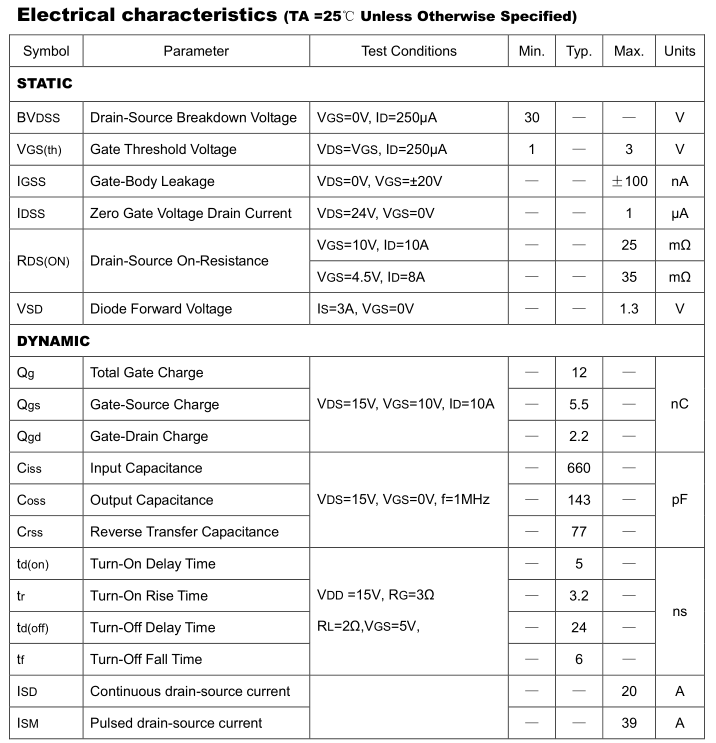

关键电气特性（TA=25℃，典型值）
| 参数 | 符号 | 测试条件 | 数值 | 单位 |
|---|---|---|---|---|
| 栅极阈值电压 | VGS(th) | VDS=VGS，ID=250μA | 1~3 | V |
| 导通电阻 | RDS(ON) | VGS=5V，ID=10A | <35 | mΩ |
| 导通电阻 | RDS(ON) | VGS=10V，ID=10A | <25 | mΩ |
| 栅极漏电流 | IGSS | VDS=0V，VGS=±20V | ±100 | nA |
| 零栅压漏电流 | IDSS | VDS=24V，VGS=0V | <1 | μA |
