在教育场景中，答题卡自动阅卷能大幅提升效率、减少人工误差，是计算机视觉技术落地的经典案例。本文将基于Python+OpenCV，拆解一套完整的答题卡识别评分系统，从图像预处理到最终得分计算，逐环节解析原理与代码，同时补充SIFT特征提取的进阶优化方案，帮助大家吃透视觉识别在实际项目中的应用逻辑。

一、项目核心目标与技术栈

1. 核心目标

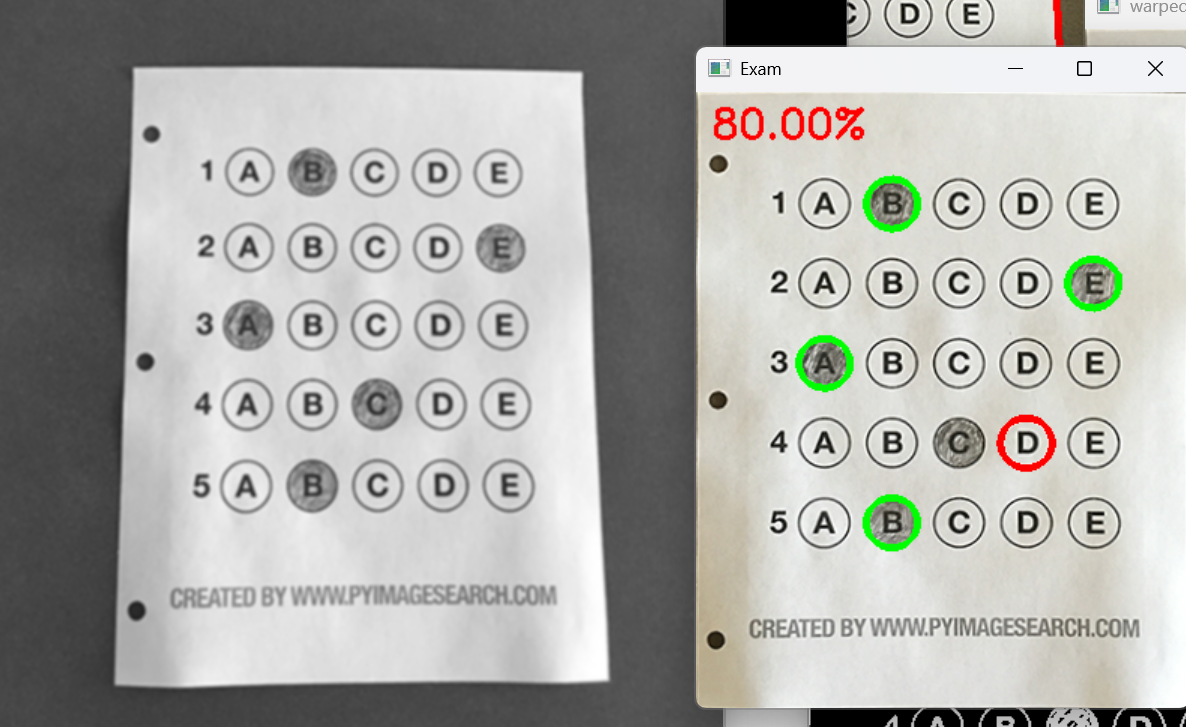

通过计算机视觉技术，实现对倾斜、有透视畸变的答题卡的自动校正、作答区域识别、答案比对，最终输出正确率得分，并标注正确/错误答案，全程无需人工干预。效果展示：

2. 技术栈

• 编程语言：Python（简洁高效，生态丰富）

• 核心库：OpenCV（图像预处理、轮廓检测、透视变换等核心操作）

• 辅助库：NumPy（矩阵运算、数值处理）

• 关键技术：轮廓检测、透视变换、二值化阈值处理、掩码像素统计

二、整体实现流程

答题卡识别本质是"图像预处理→目标定位→畸变校正→区域识别→结果判定"的全链路流程，每一步都为后续操作铺垫，确保识别精度。整体流程如下：

1. 图像读取与预处理：降噪、提边缘，为轮廓检测做准备；

2. 轮廓检测与筛选：定位答题卡外框（四边形），排除无关干扰；

3. 透视变换校正：将倾斜/畸变的答题卡转为正矩形，消除视角影响；

4. 答题区域增强：二值化+反相处理，突出涂写的选项；

5. 选项轮廓筛选：提取符合尺寸、比例的答题圆圈，排除杂点；

6. 作答识别与评分：通过掩码统计像素数判断选中答案，与标准答案比对打分；

7. 结果可视化：标注正确/错误答案，显示最终得分。

三、核心代码逐段解析

下面结合代码，从工具函数到主流程，拆解每个环节的实现逻辑与关键技术点。

1. 核心工具函数（项目基石）

自定义函数封装了重复操作，是项目可复用性的核心，重点解析3个关键函数。

（1）order_points：四边形顶点排序

**作用**：将检测到的答题卡外框4个顶点，按"左上→右上→右下→左下"的顺序排序，确保透视变换时坐标对应关系正确（透视变换对顶点顺序敏感，顺序错误会导致校正失败）。

**原理**：利用四边形顶点的几何特征快速定位------x+y之和最小的是左上顶点，之和最大的是右下顶点；y-x之差最小的是右上顶点，之差最大的是左下顶点。

def order_points(pts):
    # 初始化存储排序后顶点的矩阵（4行2列，float32类型适配OpenCV运算）
    rect = np.zeros((4, 2), dtype="float32")
    # 按x+y之和排序，定位左上、右下顶点
    s = pts.sum(axis=1)  # 对每个顶点的x、y坐标求和
    rect[0] = pts[np.argmin(s)]  # 左上：x+y最小
    rect[2] = pts[np.argmax(s)]  # 右下：x+y最大
    # 按y-x之差排序，定位右上、左下顶点
    diff = np.diff(pts, axis=1)  # 对每个顶点计算y-x差值
    rect[1] = pts[np.argmin(diff)]  # 右上：y-x最小
    rect[3] = pts[np.argmax(diff)]  # 左下：y-x最大
    return rect

（2）four_point_transform：四点透视变换

**作用**：解决拍摄角度导致的答题卡畸变（如倾斜、透视变形），将不规则四边形转为正矩形（鸟瞰视角），为后续答题区域识别提供标准图像。

**核心API**：`cv2.getPerspectiveTransform` 计算透视变换矩阵，`cv2.warpPerspective` 应用变换矩阵得到校正图像。

def four_point_transform(image, pts):
    rect = order_points(pts)  # 先排序顶点
    (tl, tr, br, bl) = rect  # 解包顶点坐标（左上、右上、右下、左下）

    # 计算目标图像的宽高（取两侧长度最大值，避免畸变）
    widthA = np.sqrt(((br[0] - bl[0])**2) + ((br[1] - bl[1])**2))  # 底部宽度
    widthB = np.sqrt(((tr[0] - tl[0])**2) + ((tr[1] - tl[1])**2))  # 顶部宽度
    maxWidth = max(int(widthA), int(widthB))

    heightA = np.sqrt(((tr[0] - br[0])**2) + ((tr[1] - br[1])**2))  # 右侧高度
    heightB = np.sqrt(((tl[0] - bl[0])**2) + ((tl[1] - bl[1])**2))  # 左侧高度
    maxHeight = max(int(heightA), int(heightB))

    # 定义目标图像的4个顶点（正矩形，左上角为原点）
    dst = np.array([[0, 0],
                    [maxWidth - 1, 0],
                    [maxWidth - 1, maxHeight - 1],
                    [0, maxHeight - 1]], dtype="float32")

    # 计算透视变换矩阵M，应用变换得到校正图像
    M = cv2.getPerspectiveTransform(rect, dst)  # 生成3x3变换矩阵
    warped = cv2.warpPerspective(image, M, (maxWidth, maxHeight))  # 执行变换
    return warped

（3）sort_contours：轮廓排序

**作用**：按指定方向（左到右/上到下）对轮廓排序，确保答题区域的顺序与答题卡题目、选项顺序一致（否则会导致答案比对错误）。

def sort_contours(cnts, method='left-to-right'):
    reverse = False
    i = 0  # 排序依据：0为x坐标，1为y坐标
    # 反向排序判断（右到左/下到上）
    if method == 'right-to-left' or method == 'bottom-to-top':
        reverse = True
    # 排序维度判断（上下排序按y坐标，左右排序按x坐标）
    if method == 'top-to-bottom' or method == 'bottom-to-top':
        i = 1
    # 计算每个轮廓的最小外接矩形（用于排序依据）
    boundingBoxes = [cv2.boundingRect(c) for c in cnts]
    # 按外接矩形的x/y坐标排序，重组轮廓和边界框列表
    (cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),
                                       key=lambda b: b[1][i], reverse=reverse))
    return cnts, boundingBoxes

2. 主流程解析（从图像到评分）

（1）图像预处理：降噪与边缘提取

原始图像含噪声、颜色干扰，预处理的目的是"净化"图像，突出答题卡边缘，为轮廓检测铺路。

# 读取图像，创建副本用于绘制轮廓
image = cv2.imread('./images/test_01.png')
contours_img = image.copy()
# 灰度化：去除颜色通道干扰，降低计算量
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 高斯模糊：5x5卷积核降噪，sigmaX=0表示自动计算标准差
blurred = cv2.GaussianBlur(gray, ksize=(5, 5), sigmaX=0)
# Canny边缘检测：双阈值筛选强边缘（75为低阈值，200为高阈值）
edged = cv2.Canny(blurred, threshold1=75, threshold2=200)

**关键说明**：高斯模糊的5x5核是经验值，可根据图像噪声情况调整；Canny双阈值需平衡------低阈值过低会保留杂边，过高会丢失有效边缘。

（2）轮廓检测：定位答题卡外框

通过轮廓检测找到答题卡外框（四边形），核心思路是"按面积排序，筛选四边形轮廓"（答题卡外框是图像中面积最大的轮廓）。

# 检测最外层轮廓（RETR_EXTERNAL排除内部干扰）
cnts = cv2.findContours(edged.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2]
cv2.drawContours(contours_img, cnts, -1, (0, 0, 255), 3)  # 绘制所有轮廓（可视化）
docCnt = None  # 存储答题卡外框轮廓

# 按轮廓面积降序排序，优先处理最大轮廓
cnts = sorted(cnts, key=cv2.contourArea, reverse=True)
for c in cnts:
    peri = cv2.arcLength(c, closed=True)  # 计算轮廓周长（closed=True表示闭合轮廓）
    # 轮廓近似：用Douglas-Peucker算法简化轮廓，精度为周长的2%
    approx = cv2.approxPolyDP(c, 0.02 * peri, closed=True)
    if len(approx) == 4:  # 筛选出四边形（答题卡外框）
        docCnt = approx
        break

**关键技术**：`cv2.approxPolyDP` 是轮廓简化的核心，0.02*peri的精度需适配实际场景------精度过高会保留过多细节（无法简化为四边形），过低会丢失顶点（轮廓变形）。

（3）透视校正与答题区域增强

将畸变的答题卡校正为正矩形后，通过二值化反相处理（前面的博客也多次提到了：背景为黑色，内容为白色有利于轮廓检测的函数执行），让涂写的选项与背景形成强烈对比，便于后续识别。

# 执行透视变换，校正答题卡
warped_t = four_point_transform(image, docCnt.reshape((4, 2)))  # 转换顶点格式为(4,2)
warped_new = warped_t.copy()  # 副本用于最终结果绘制
warped = cv2.cvtColor(warped_t, cv2.COLOR_BGR2GRAY)  # 转灰度图

# 二值化反相处理：自动计算阈值（OTSU），涂写区域转为白色，背景为黑色
thresh = cv2.threshold(warped, 0, 255, cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)[1]

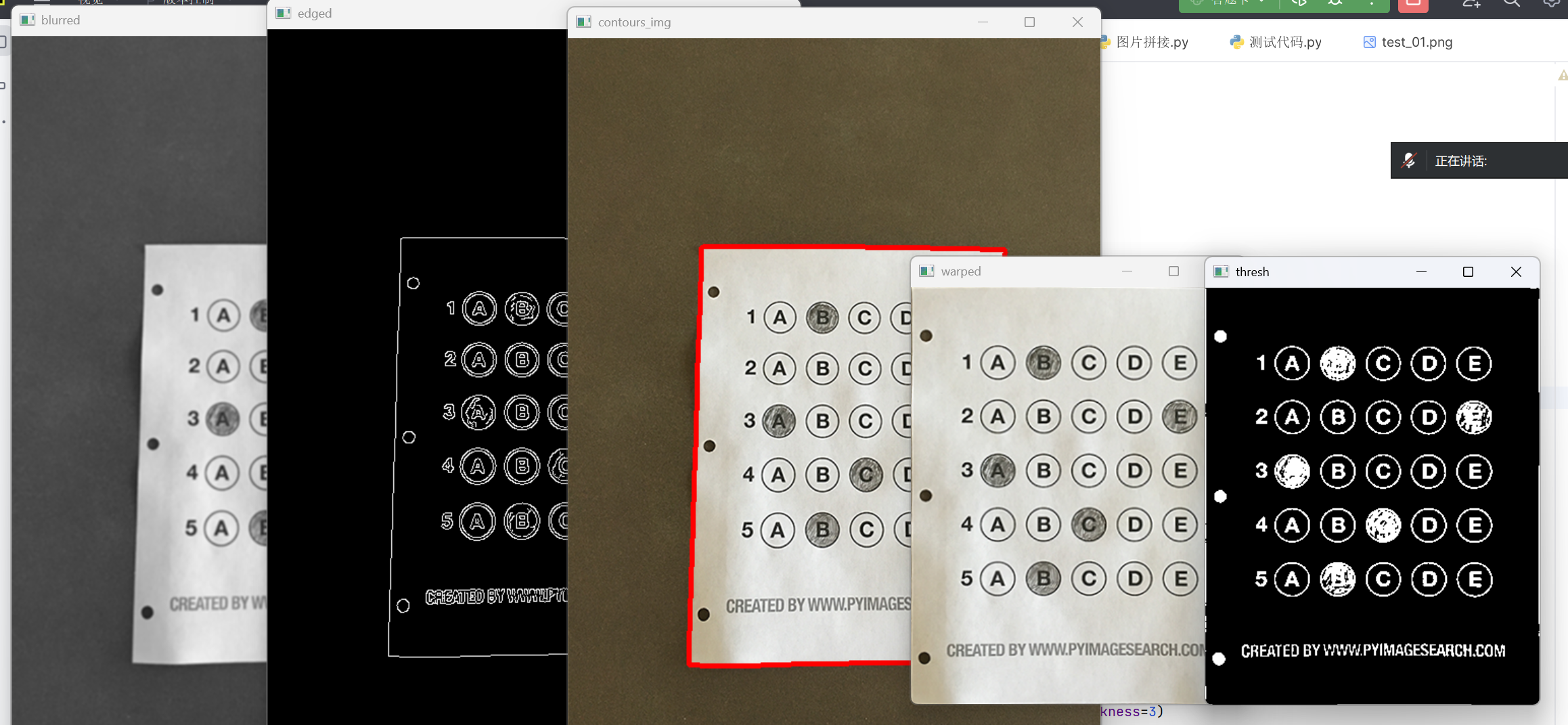

运行效果：

**优势**：`cv2.THRESH_OTSU` 自动适配光照变化，无需手动调整阈值，让项目更具通用性。

（4）选项识别与评分：核心业务逻辑

通过筛选答题圆圈轮廓、排序、掩码像素统计，识别用户作答选项，再与标准答案比对，统计正确数并计算得分。

# 检测答题区域轮廓（二值化图中的白色轮廓）
cnts = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2]
questionCnts = []  # 存储筛选后的答题圆圈轮廓

# 筛选符合条件的轮廓（排除杂点，保留正圆形选项）
for c in cnts:
    (x, y, w, h) = cv2.boundingRect(c)  # 计算轮廓外接矩形
    ar = w / float(h)  # 宽高比（正圆的宽高比接近1）
    # 筛选条件：宽高≥20像素（排除小杂点），宽高比0.9~1.1（接近正圆）
    if w >= 20 and h >= 20 and 0.9 <= ar <= 1.1:
        questionCnts.append(c)

# 按从上到下排序（对应答题卡题目顺序）
questionCnts = sort_contours(questionCnts, method="top-to-bottom")[0]
correct = 0  # 正确题数
ANSWER_KEY = {0: 1, 1: 4, 2: 0, 3: 3, 4: 1}  # 标准答案（题目索引→正确选项索引）

# 每5个轮廓为1道题（5个选项），遍历所有题目
for (q, i) in enumerate(np.arange(0, len(questionCnts), 5)):
    # 对当前题的5个选项按左到右排序
    cnts = sort_contours(questionCnts[i:i + 5])[0]
    bubbled = None  # 存储用户选中的选项

    # 遍历每个选项，通过掩码统计像素数判断是否选中
    for (j, c) in enumerate(cnts):
        # 创建掩码（全黑背景，仅当前选项区域为白色）
        mask = np.zeros(thresh.shape, dtype="uint8")
        cv2.drawContours(mask, [c], -1, 255, -1)  # -1表示填充轮廓内部
        # 掩码与二值化图做与运算，仅保留当前选项区域
        thresh_mask_and = cv2.bitwise_and(thresh, thresh, mask=mask)
        total = cv2.countNonZero(thresh_mask_and)  # 统计非零像素数（涂写区域像素）

        # 非零像素数最大的选项即为用户选中的选项
        if bubbled is None or total > bubbled[0]:
            bubbled = (total, j)

    # 对比标准答案，标注正确/错误并统计得分
    color = (0, 0, 255)  # 初始为红色（错误）
    k = ANSWER_KEY[q]
    if k == bubbled[1]:  # 答案正确，标为绿色
        color = (0, 255, 0)
        correct += 1
    # 绘制标注（在校正后的图像上框选正确选项）
    cv2.drawContours(warped_new, [cnts[k]], -1, color, thickness=3)

# 计算得分并绘制在图像上
score = (correct / 5.0) * 100  # 5道题，正确率转为百分比得分
cv2.putText(warped_new, "{:.2f}%".format(score), (10, 30),
            cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 0, 255), 2)

# 显示结果
cv2.imshow("Original", image)
cv2.imshow("Result", warped_new)
cv2.waitKey(0)
cv2.destroyAllWindows()

**核心原理**：涂写的选项内部填充了大量白色像素（非零像素数多），未涂写的选项仅有轮廓线（非零像素数少），通过掩码隔离单个选项，统计像素数即可精准识别作答结果。

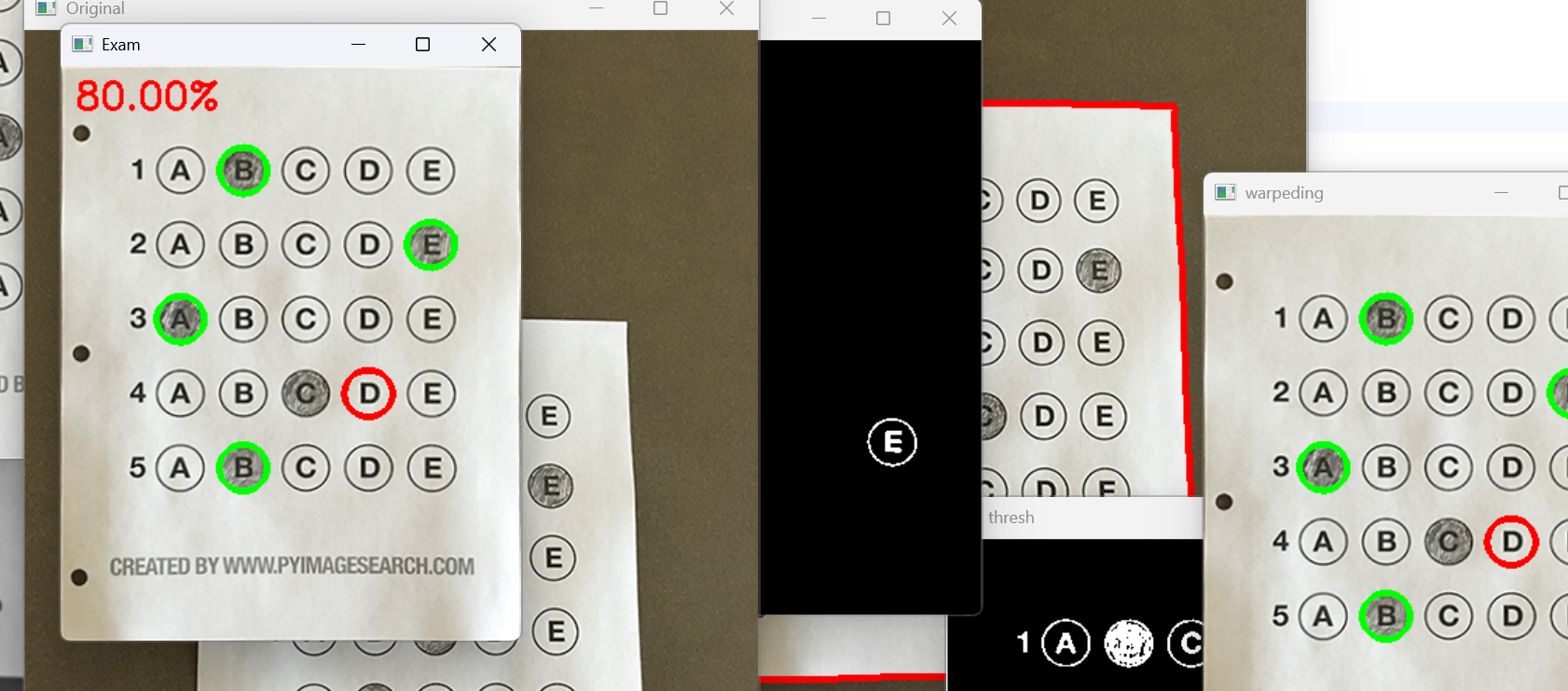

运行结果：

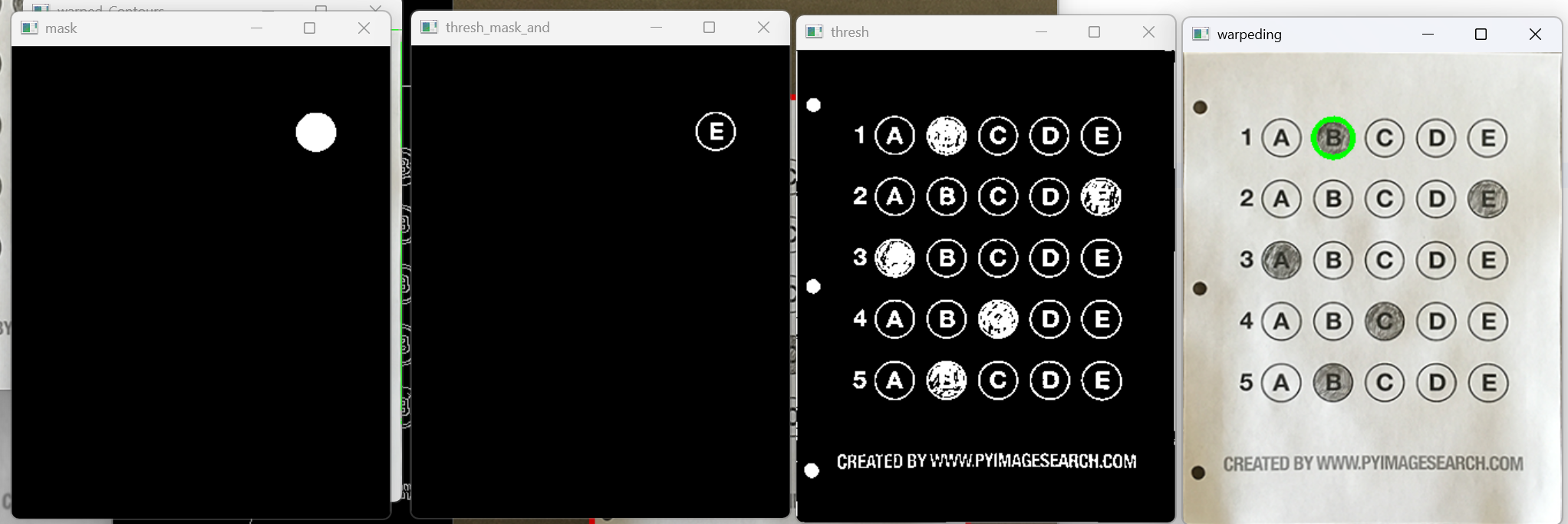

循环一行选项：

最终结果：

五、项目总结与拓展方向

1. 核心技术沉淀

本项目的核心价值的是"将计算机视觉基础技术串联落地"：透视变换解决畸变问题，轮廓排序匹配实际场景逻辑，掩码像素统计实现精准识别，这些技术可迁移到票据识别、试卷批改等同类场景。

2. 拓展优化方向

• 批量处理：遍历文件夹内所有答题卡图像，自动生成评分报告；

• 抗干扰增强：加入形态学操作（膨胀/腐蚀），处理模糊、污渍答题卡；

• 多题型适配：支持单选、多选，通过轮廓数量和分布自动判断题型；

• 深度学习融合：用CNN替代传统像素统计，提升复杂场景下的选项识别精度。

通过本项目，大家不仅能掌握OpenCV的核心API用法，更能理解"技术如何适配实际需求"------从图像预处理到结果输出，每一步的设计都要围绕"精度"和"鲁棒性"展开。希望本文能为大家的计算机视觉实践提供参考，也欢迎大家留言交流优化方案！
