通俗易懂：ARM指令的寻址方式（三）

一、为什么所有的ARM指令都是条件执行？

ARM处理器在拿到一条指令的时候，它首先要看条件码给出的条件和CPSR条件码标志位里现存的这个状况匹配不匹配，如果匹配，条件符合，它才执行。如果不匹配，这行ARM指令它就不执行。

二、对于立即数0xF132，能不能把它放在ARM当中？

不能。在ARM指令机器编码基本格式中，操作数2为立即数，且只占12位。

注：操作数2包括寄存器里的数据在ARM的CPU的算数逻辑单元和其他处理系统乘法器。这些东西在计算的过程当中，数据都要转换成32位数据。

三、12位数据转换成32位数据

12位编码包括8位常数和4位循环右移值，由8位常数循环右移4位值的2倍，得到最后的32位立即数。

例：

MOV R0,#0x0000F200     ;R0<------#0x0000F200

机器代码：E3A00CF2


//MOV : [1]、[2]；R0 : E ;

解析：13A:指令码------MOV是指令助记符，3A是MOV的机器编码

2E：1110------指令助记符：AL。无条件执行，相当于MOV AL。

300：原指令中只有目的寄存器，没有操作数1寄存器

4C：4位循环右移值位C（十进制为120

50xF2：8位常数

##3A如何译为"搬移"，CPU（硬件）里有存有相应的译码机制，来完成·相应的译码和执行。

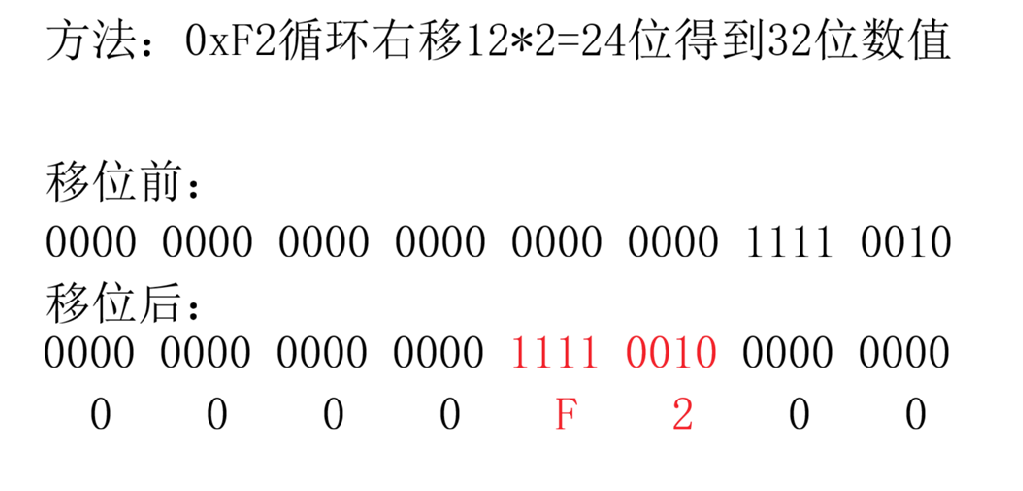

##12位数据转换位32位数据方法如图：

注：移位操作：以4位二进制数为1组，只需让这组循环右移6次（4*6=24）。

四、ARM指令的指令机器编码格式和指令一般格式（程序员书写格式）

1、ARM指令机器编码格式

注：目的寄存器和操作数1寄存器必须是寄存器（16位寄存器）。操作数2可以是：立即数或寄存器

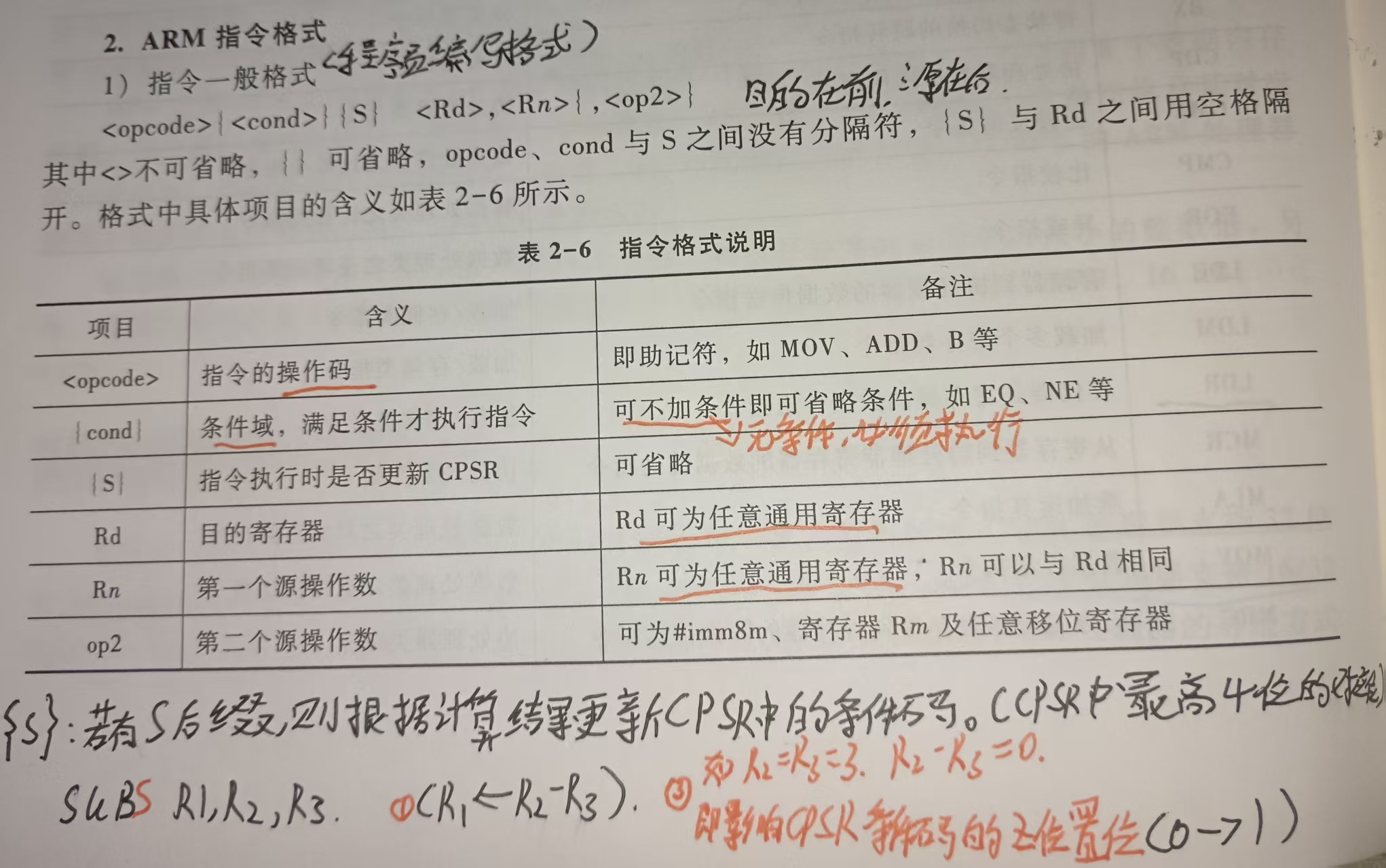

2、指令一般格式（程序员书写格式）
