1、preface

1）PCI/PCIe的复杂之处在与理解硬件结构（硬件组成和硬件拓扑），软件主要工作是配置；

2）软件使用以及PCI/PCIe设备驱动编写是很简洁的！ ---- 硬件越复杂，软件越简化！

3）PCIe具有多种优良的特性，集各种总线的优良特点；可灵活配置（但配置复杂性高），是其它外设所不具备的优良特性；

2、ARM统一内存控制器模型

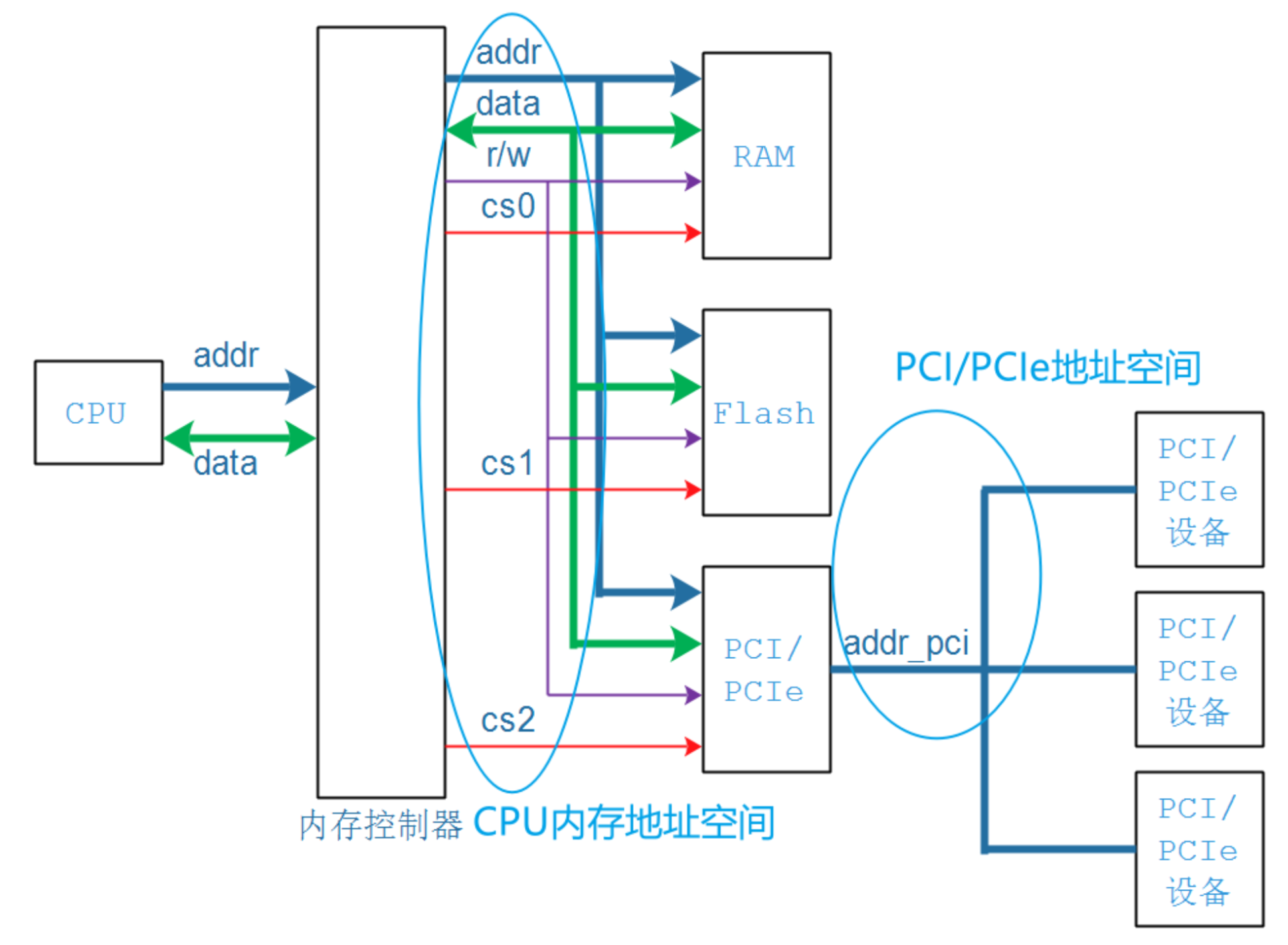

1）ARM下操控所有的控制器（I2C、SPI、UART、PCI、EMMC），都通过内存控制器？是的

内存地址划分为三大类，每一类都有自己的内存空间：

System memory map : DDR、NOR、SRAM、DMA、ROM

ARM IP Bus（AIPS）： PWM、GPIO、UART、I2C、SPDIF、ADC、USB、RNGB

Debug Access Port ：CPU0 PMU、CPU0 debug、CAP ROM Table、DAP ROM Table

2）如何选中某个控制器？当地址范围落在某个控制器，CPU自动拉起对应的CS线（硬件实现），其它不受影响；

3）趋势：硬件负责更多的事情，软件越来越简单；

3、CPU与PCI/PCIe设备的通信模型

1）PCI/PCIe相对其它总线有什么优势？

先来看看内存如何访问，在bootloader下配置好DDR后，向某个地址写入数据 *addr = 0x88，即可完成访存；如此优良的特性，如何应用到其它外设？PCI/PCIe总线则是其中一种实现！

传统的总线控制器由是如何操作的呢？以I2C设备为例，我们访问I2C控制器已经实现了像内存一样配置，但访问I2C设备仍然要一系列操作才能完成（需要使用封装好的read/write方法，read/write方法里面也封装了不少操作，总之，CPU访问I2C设备中间过程繁琐还不容易）；

而现在，配置好PCIe控制器后，PCIe设备则可以像内存那样直接访问，CPU直接发出地址访问PCIe设备，由PCIe控制器进行处理，PCIe设备将数据原路返回给CPU；而这些I2C/SPI/UART控制器无法做到；

2）如何协定地址？

PCIe控制器有固定的地址空间，PCIe设备将从这些地址空间中动态分配！

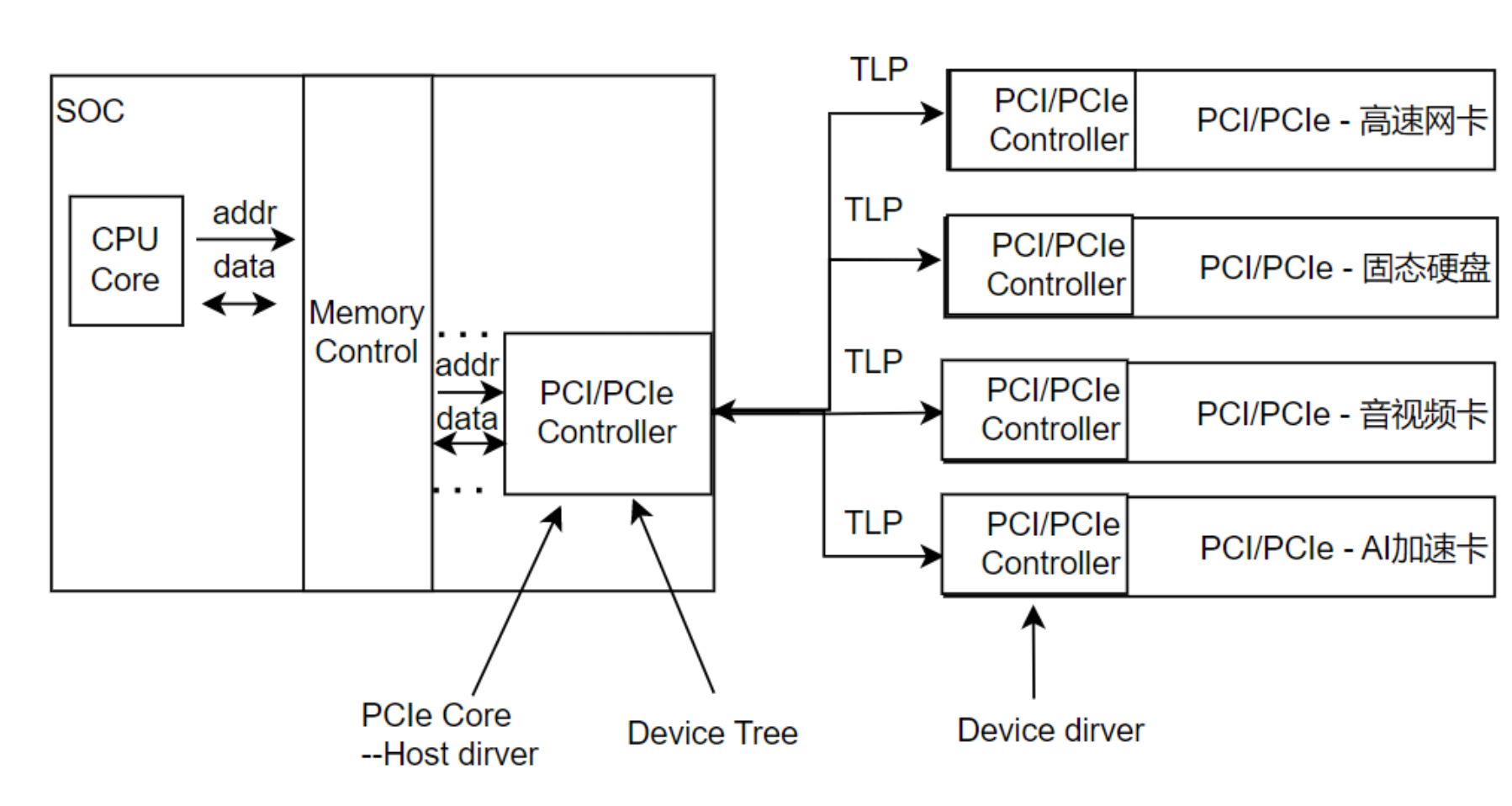

3）通信模型（类似片上高速局域网）

1、CPU发出地址，经过内存控制器选中PCI/PCIe控制器，控制器会构造TLP包通过总线发送出去，PCI/PCIe设备监听解析总线上的TLP包，如果地址落在自己的范围，便会处理TLP包的请求，处理完成后重新构造TLP包通过总线发送出去；

2、PCI/PCIe控制器与PCI/PCIe设备通过TLP包，整个过程由硬件完成，CPU是不用参与也不会感知，站在CPU的角度，CPU能像访问内存那样访问PCI/PCIe设备，而这些都是PCI/PCIe控制器的功劳！

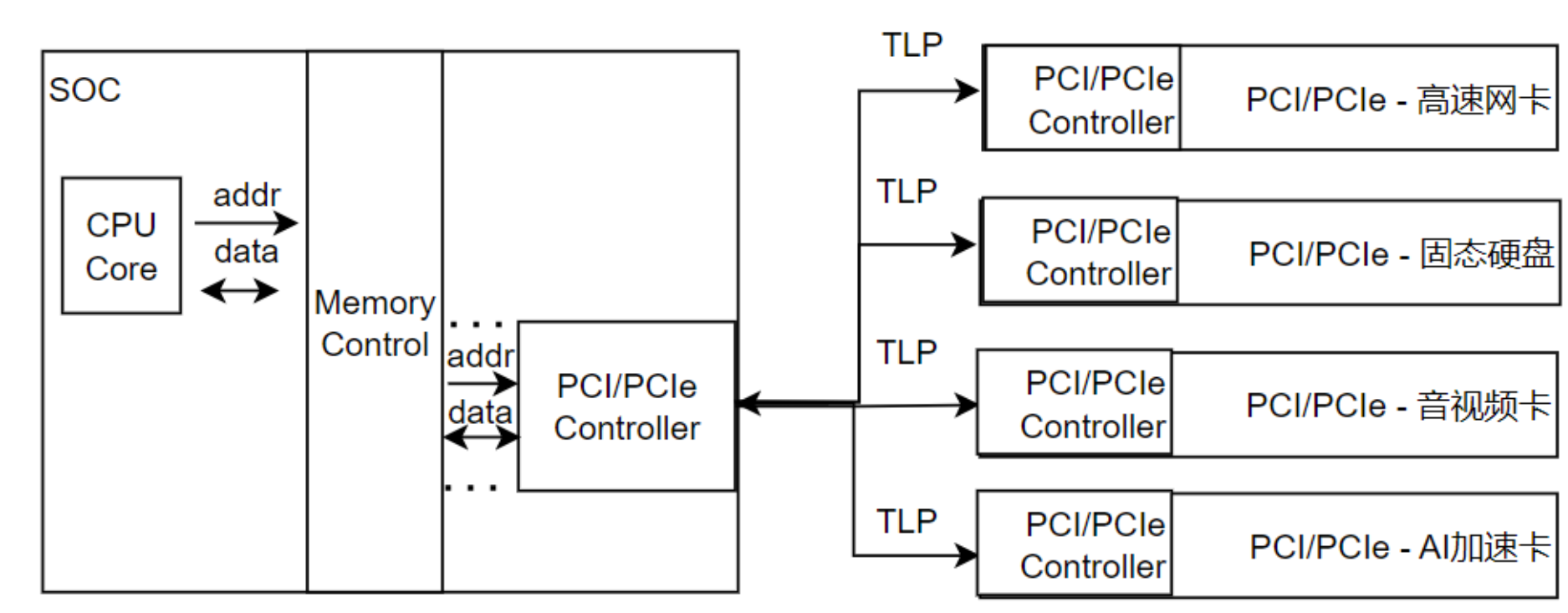

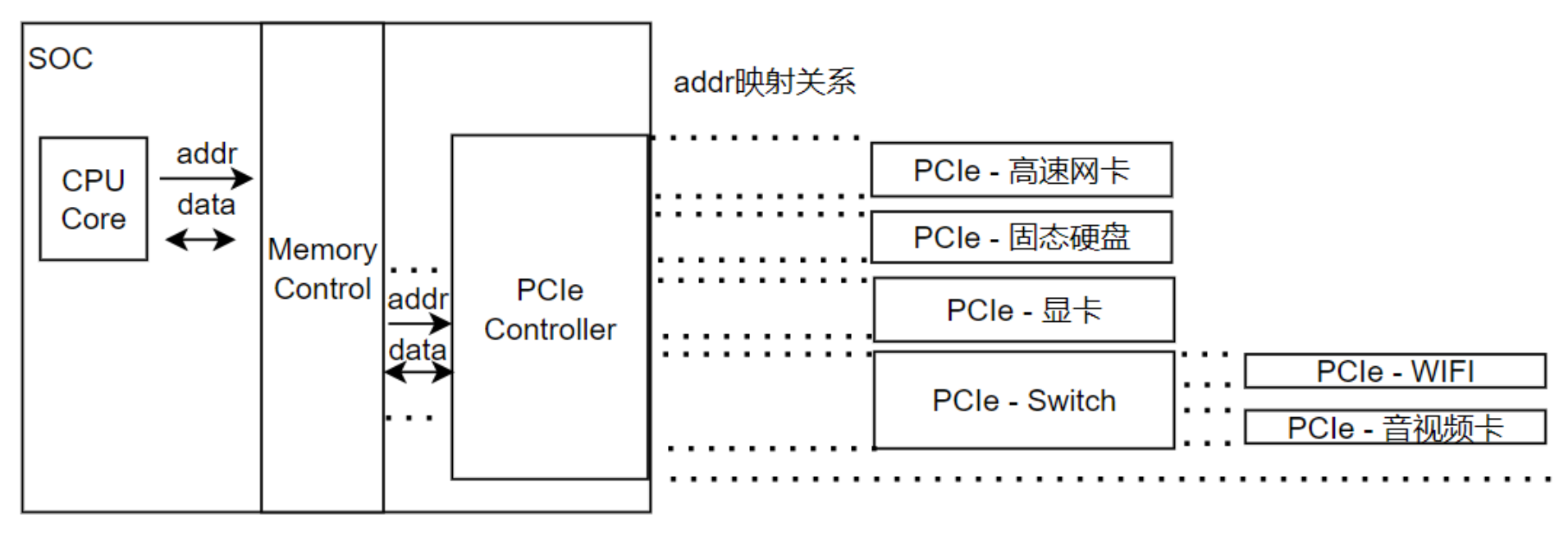

3、站在CPU角度，通信模型如下：

4、PCI/PCIe的硬件结构体系(硬核)

1）PCI/PCIe背景介绍

复制代码

1）PCI/PCIe的特点和差别
1、PCI是并行接口 - 信号线接口巨多，且高速速度受限，已逐渐给PCIe代替
2、PCIe是串行接口（差分）- 支持极高速度，与HDMI/LVDS/TypeC/MIPI一样，差分信号是高速信号实现的必备条件；
传输速率:（2.5GT/s, 5GT/s, 8GT/s, 16GT/s）

2）哪些设备使用PCI/PCIe？高速设备
1、PCI - 传统台式电脑\工业 等旧架构
2、PCIe - LAN Card、Graphics Card、WIIF芯片、SSD固态硬盘

3）PCIe是PCI的革命性升级换代产品，如今在新设计和主流消费领域，PCIe 已完全取代PCI；在嵌入式领域基本不会用到PCI（信号线巨多、高速速度还受限，还有必要了解PCI？

有必要，从硬件上，PCI是基础模型，经过优化才有PCIe，且程序上PCI/PCIe的机制并存，了解PCI 有助于更好地理解PCIe，且在阅读Linux内核源代码时能理解其中的兼容机制；

2）PCI/PCIe规范

1、PCI Express协议

《PCI Express Technology 3.0》，Mike Jackson, Ravi Budruk; MindShare, Inc.
《PCIe扫盲系列博文》，作者Felix，这是对《PCI Express Technology》的理解与翻译
《PCI EXPRESS体系结构导读 (王齐)》
《PCI Express_ Base Specification Revision 4.0 Version 0.3 ( PDFDrive )》
《NCB-PCI_Express_Base_5.0r1.0-2019-05-22》

2、规范有哪些内容？

1）软硬件的设计指南，让每个厂家设计出来的PCIe控制器，PCIe设备都具有通用性；

2）注意规范里涵盖PCIe的所有应用，厂家可以选择实现自己需要的必要部分（比如热拔插、P2P功能等高级功能不一定要实现）；

3）作为软件，如何使用规范？

协议内容虽然庞大，作为软件开发者，大部分我们都使用不到，PCI/PCIe的协议及实现简单了解即可，可不必深入 - 芯片设计人员才需要深入研究！重点了解PCIe的原理与掌握软件控制部分（协议包、地址空间配置等）；

3）PCI控制器(简单了解)

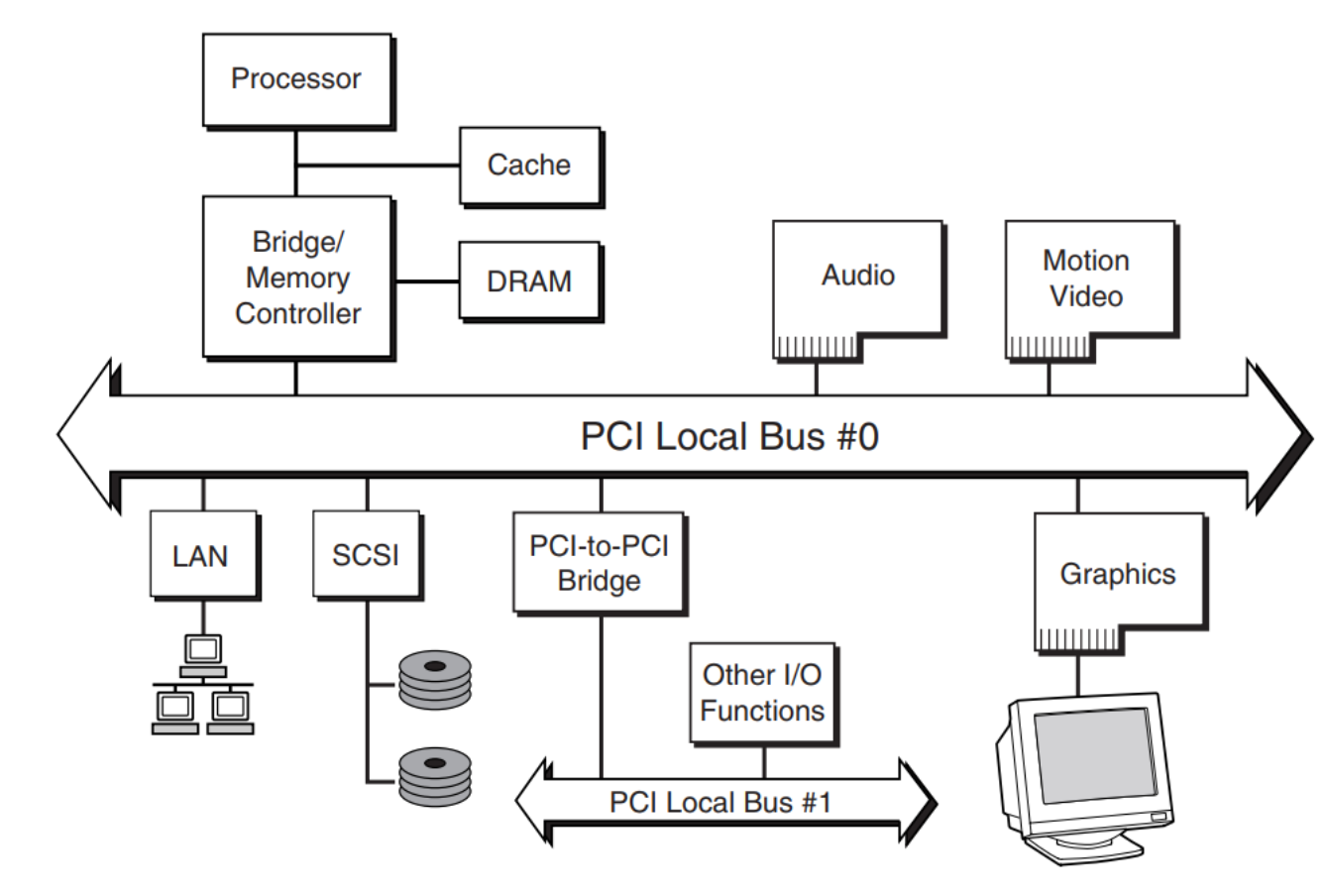

1、PCI系统硬件结构

1）PCI设备可以简单地分为PCI Bridge和PCI Agent：

PCI Bridge：桥，用来扩展PCI设备，必定有一个Root Bridge，下面还可以有其他Bridge。
PCI Agent：真正的PCI设备(比如网卡)，是PCI树的最末端

2）如何访问PCI设备？像内存一样访问PCI设备，但要先进行较为复杂的配置

3）怎么配置PCI Agent设备？

选中：通过IDSEL来选中某个设备（值得注意，PCIe设备没有此IDSEL）

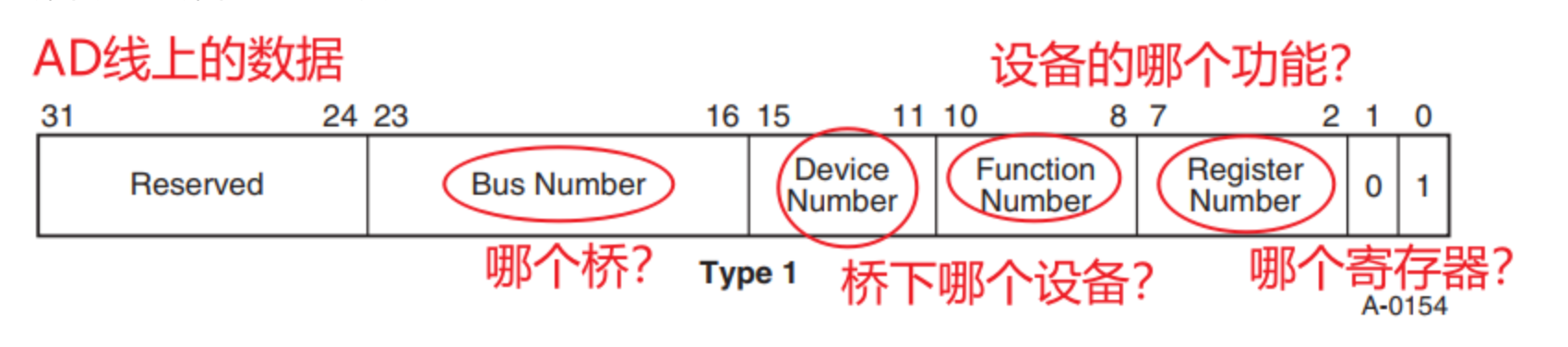

怎么访问配置空间：发起一个type 0的配置命令

PCI设备最多有8个功能，每个功能都有自己的配置空间(配置寄存器)

你要访问哪个功能？哪个寄存器？发起
CPU读取配置空间的BAR，得知：这个PCI设备想申请多大空间
CPU分配PCI地址，写到PCI设备的BAR里

4）当配置完成后，PCI设备便有了唯一的地址，后续CPU发出地址经过PCI控制器转换为TLP报文，通过总线发送出去，PCI设备（注意PCI设备也是能跑ROM程序的小系统）监听总线上的TLP报文，解析TLP报文内容，如果地址落在自己的范围，便会回应CPU，形式也是构造TLP报文原路返回；

2、PCI总线接口（数量极多）

主要分为6类：

类别	信号	描述
系统引脚	CLK：给PCI设备提供时钟 RST#：用于复位PCI设备
地址/数据引脚	AD[31:00]：地址、数据复用 C/BE[3:0]：命令或者字节使能 PAR：校验引脚
接口控制	FRAME#：PCI主设备驱动此信号，表示一个传输开始了、进行中 IRDY#：Initiator ready, 传输发起者就绪，一般由PCI主设备驱动此信号 TRDY#：Target ready，目标设备驱动，表示它就绪了 STOP#：目标设备驱动，表示它想停止当前传输 LOCK#：锁定总线，独占总线，有PCI桥驱动此信号 IDSEL：Initialization Device Select，配置设备时，用来选中某个PCI设备 DEVSEL#：Device Select，PCI设备驱动此信号，表示说：我就是你想访问的设备
仲裁引脚	REQ#：申请使用PCI总线 GNT#：授予，表示你申请的PCI总线成功了，给你使用
错误通知引脚	PERR#：奇偶校验错误 SERR#：系统错误
中断引脚(可选)	INTA#、INTB#、INTC#、INTD#

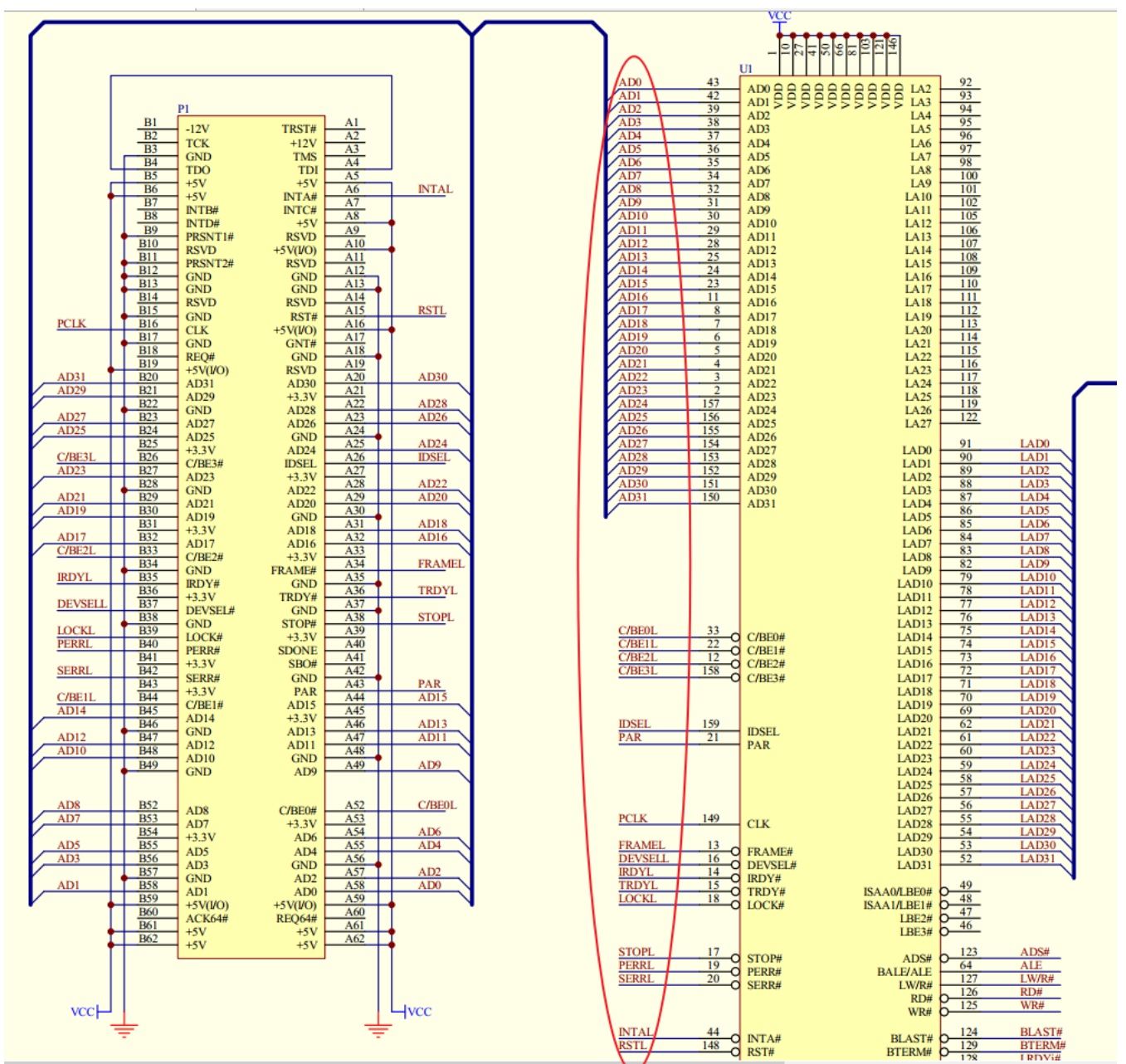

示例：

4）PCIe控制器

1、PCIe系统硬件结构

1）拓扑关系非常多，这个是规范中理想模型，但实际应用则不会（毕竟要考虑速度，所有设备都是共享总线），只会扩展少数几个！

2）Dev Function，一个物理设备可以有多个功能（比如声卡的playback/record），也就有多个逻辑设备；

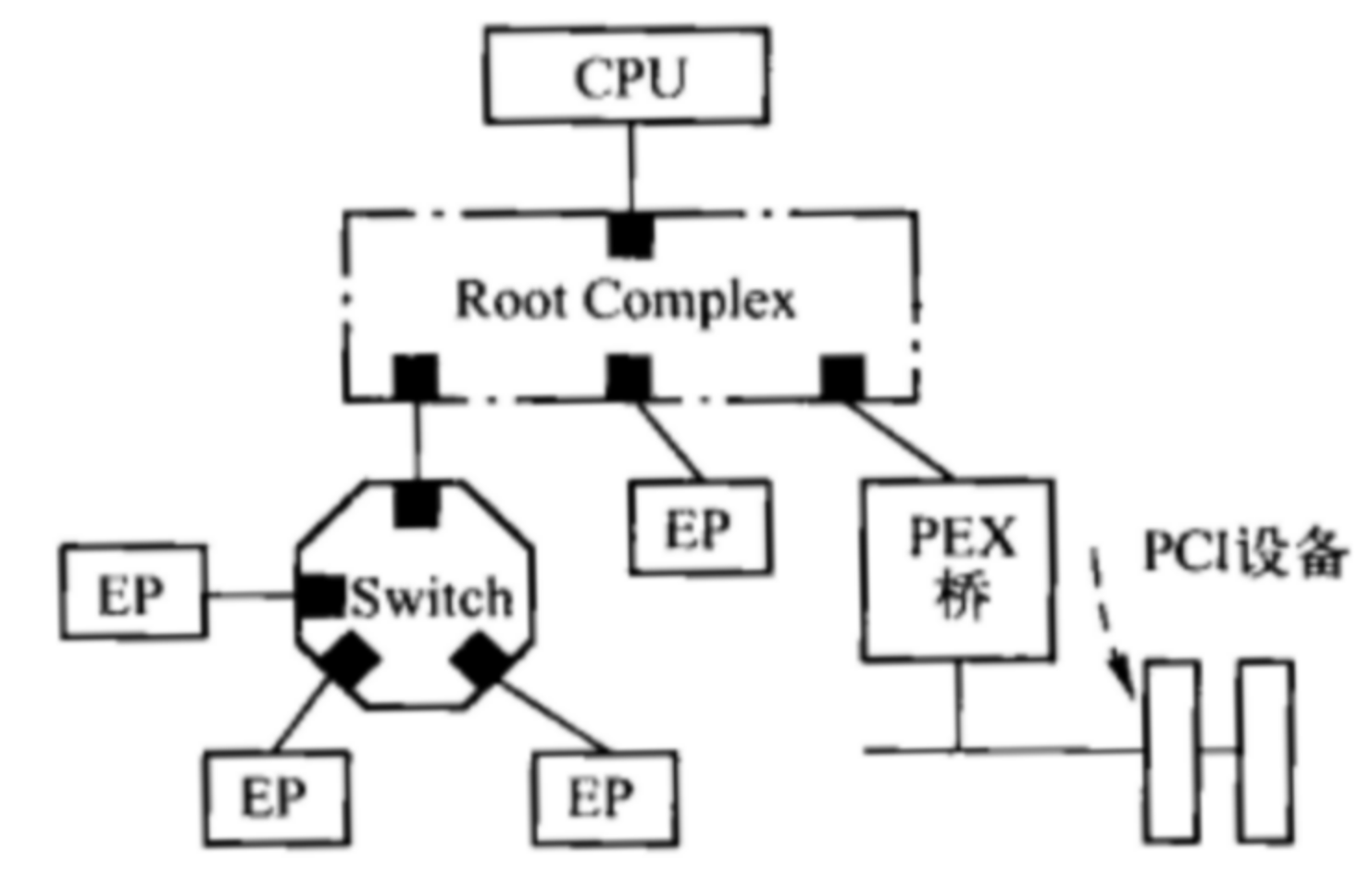

2、PCIe系统拓扑简图

1）比较PCI/PCIe

与PCI从总体上原理一样，无论从设计规范、硬件设计到代码配置方式都有所不同的，但是Linux内核的PCIe子系统一套代码兼容PCI/PCIe，个人认为这种打补丁的方式会导致代码的复杂度增大，且一个设备上应该不会同时存在PCI/PCIe（厂家自行打开PCI或PCIe配置），完全可以分开，毕竟PCIe有可能还会继续迭代；

2）PCI/PCIe的差异分析

1、总线接口，由于PCI的接口非常冗余，在PCIe中必须优化砍掉，并行改成串行，中断线也节省掉；

2、简化配置与拓扑方式（注意配置设计有差异，使用设备都是基于地址空间，没有差异）

1）PCI类似SPI，配置设备时使用片选引脚来选中设备，随着设备的增多，可以灵活扩展；

2）PCIe则是点对点连接（比如Root Complex中限定只有3个端口，即只能外接3个设备，且每个端口的编号固定写死在设备配置寄存器里）；使用switch来进行扩展（Switch同Root Complex），这样虽然扩展有限（实际上一个系统也不会有这么多PCIe设备挂进来，完全足够），但配置流程将大大简化；

3、三种PCIe硬件模块

1）上图中有三种PCIe硬件模块，它们都是一个pcie微控制器（有对应的ROM程序），结构类似但不完全相同（类似网络中的交换机、路由器、station的概念）

1、RC（Root Complex）：结构最为复杂，功能最为强大

2、Switch：负责转发TLP - 类似交换机功能

3、Endpoint：功能和结构最为简单

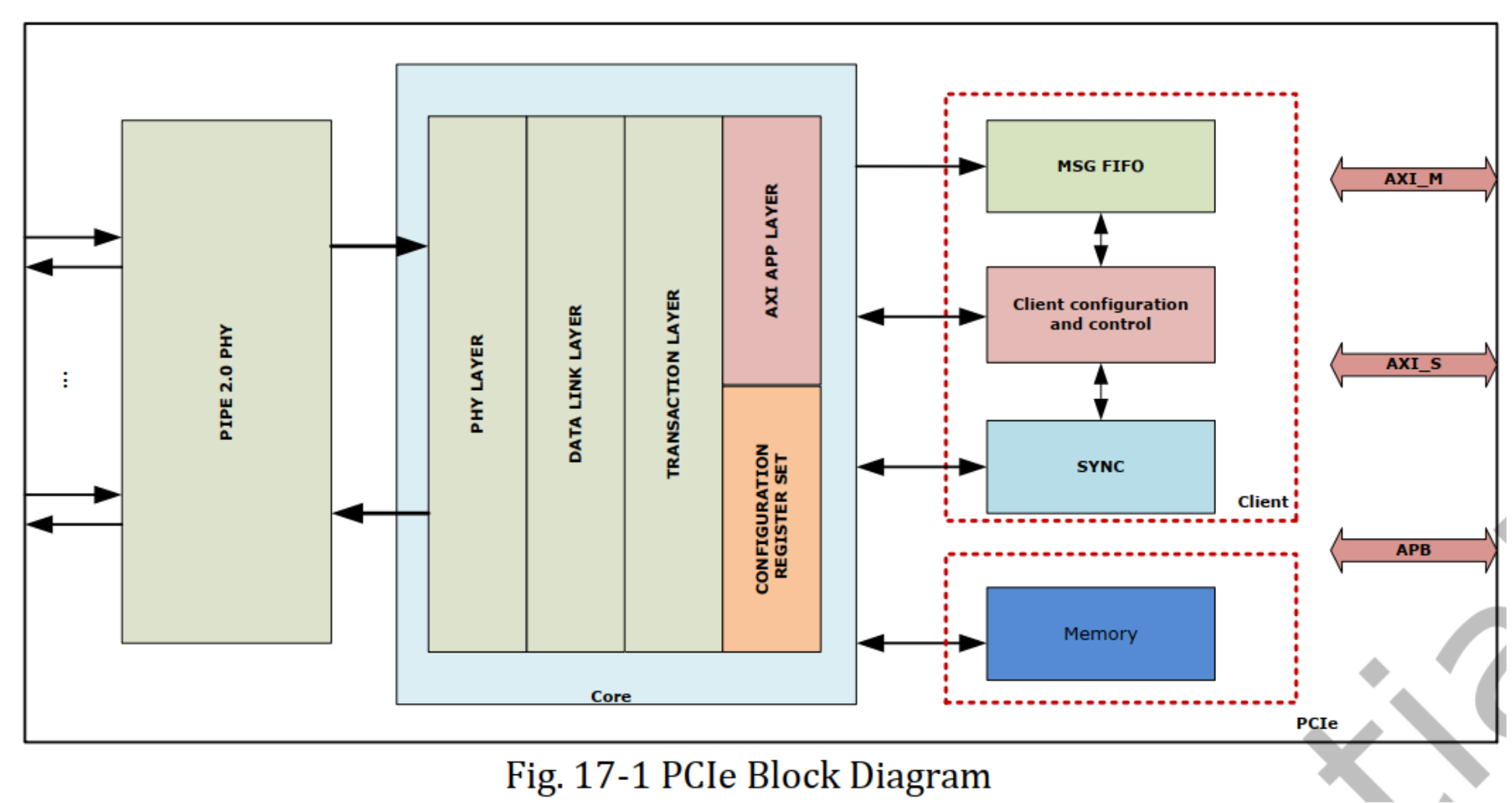

2）RK3399的RC结构

4、PCIe总线接口

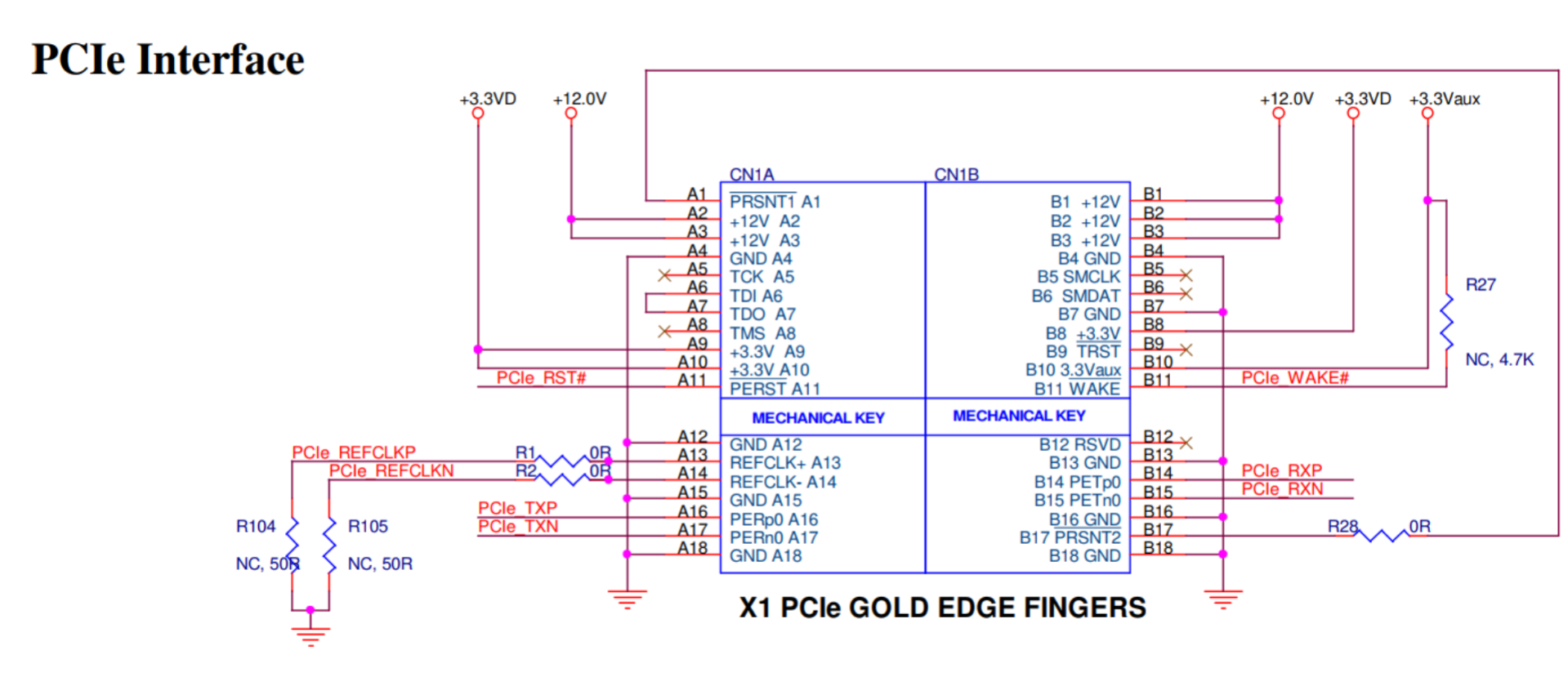

1）硬件连接

2）Link和Lane

1）PCIe设备的接口上，两个PCIe设备之间有一个Link，一个Link由多条Lane组成（与屏接口LVDS类似）

2）一个Link中有1对或多对"发送/接收"引脚，每对"发送/接收"引脚被称为"Lane"

3）一个Lane：有发送、接收两个方向，每个方向用2条差分信号线，所以1个Lane有4条线（上图中只有一个Lane）

4）PCIe的link宽度规范中定义支持x1, x2, x4, x8, x12, x16, x32。(上图中则是x1，厂家自行根据产品设计需要多少Lane来满足)

3、对于驱动程序

复制代码

volatile unsigned int *p = addr_cpu;
unsigned int val;
*p = val; //写数据，硬件会把addr_cpu转换为addr_pci去写PCI/PCIe设备
val = *p; //读数据

5）PCIe设备

1、概述

1）PCIe设备相当于一个从机系统（也有PCIe微处理器），虽然不像主机那样复杂，但它自身也需要跟CPU交互（通过TLP包-即报文方式），也要有自己的ROM程序（解析TLP包并处理回应主机），由厂家设计并出厂烧录；

2）PCIe控制器构造复杂，且有一定数量的寄存器，这也导致PCIe成本较高，目前较为高端一点的平台才配置PCIe；

2、PCIe设备的地址空间

地址空间是真实存在的内存？除了配置空间，都是不存在的，是虚拟出来的概念，这些地址空间会被记录在主控/设备端的"结构体"中；

这些地址空间被划分为以下四类

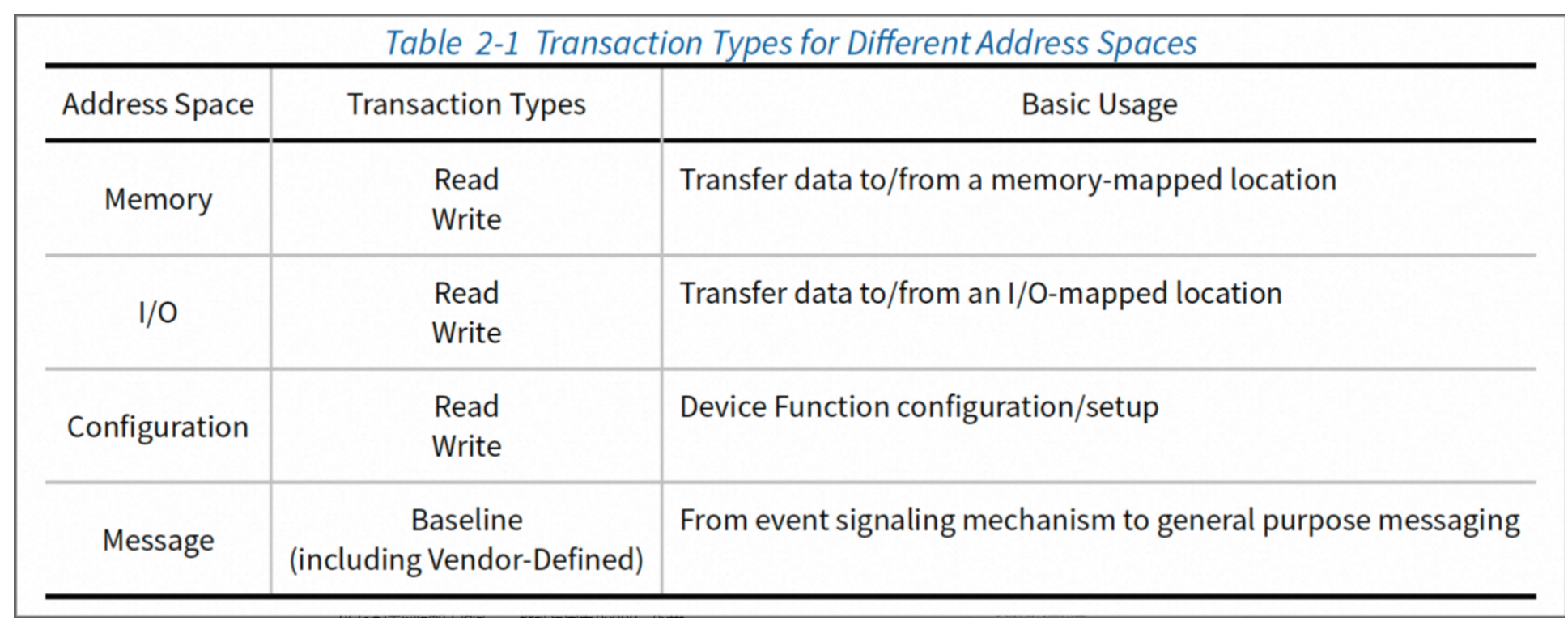

1）PCIe的四种地址空间

1、PCIe设备四种地址空间介绍：https://zhuanlan.zhihu.com/p/649469859

2、四种地址空间，主要用到Memory/IO和Configuration空间

2）Memory / IO地址空间

Memory / IO地址空间是虚拟的，并非实际存在

1、Memory / IO空间是CPU和PCIe设备数据交互的地址空间；

2、Memory / IO空间差异，I/O可能会被外设修改数据，Memory则不会，前后读写内容一致

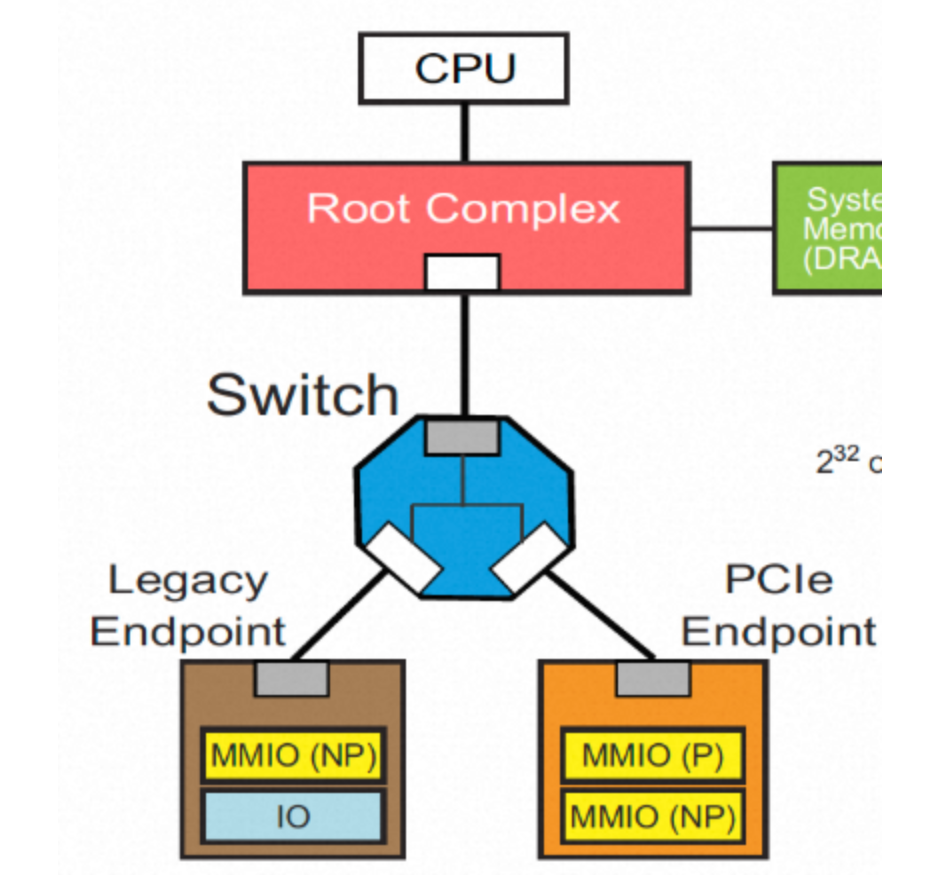

1）PCIe支持I/O空间，以便与需要使用I/O空间的传统设备（legacy device）兼容，即PCI或PCI-x设备。IO地址空间的大小只有4GB（32-bit）。PCIe spec并不推荐使用I/O空间，推荐使用内存空间映射（MMIO）。

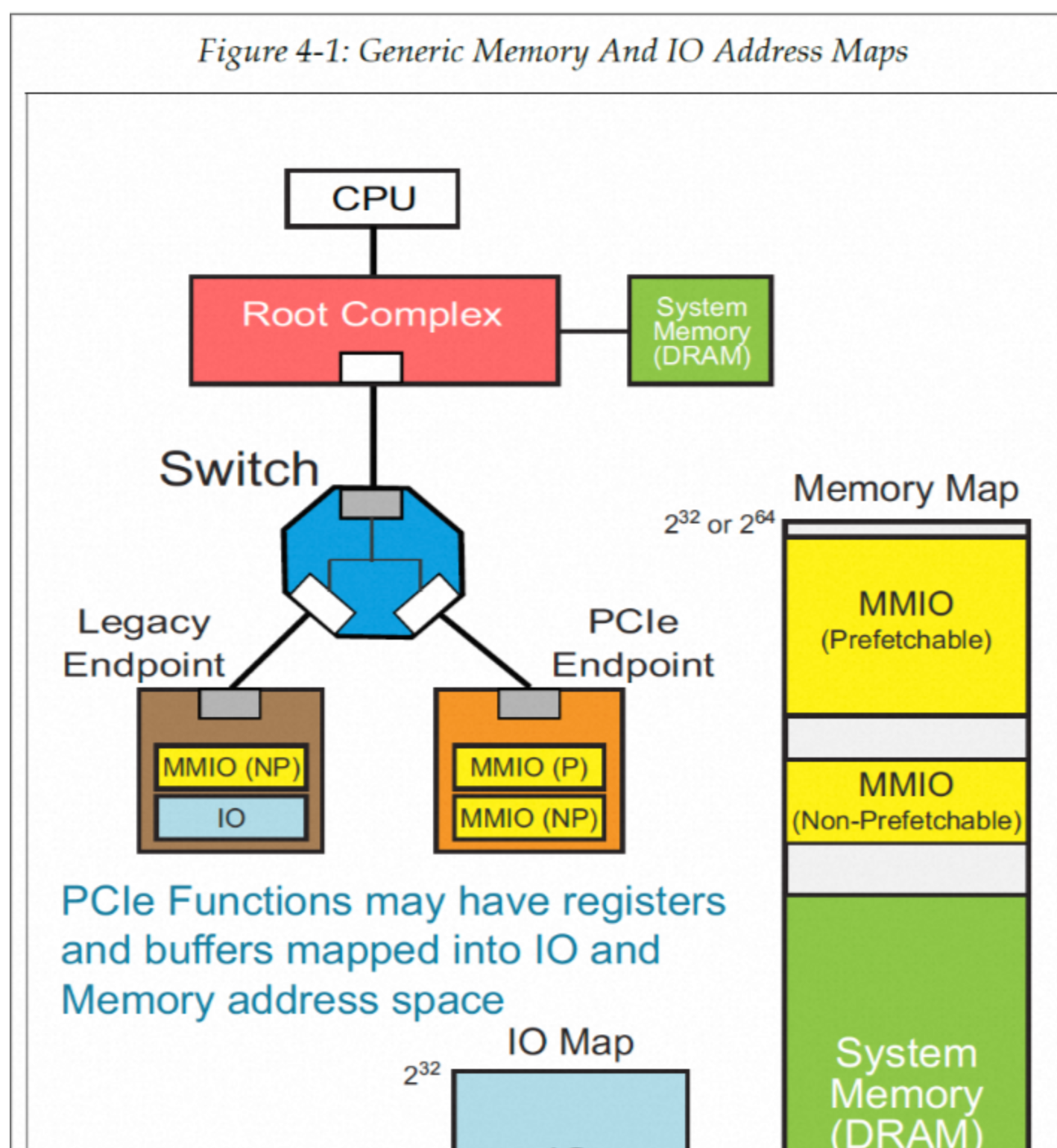

3、Memory / I/O空间多大？不同设备不同，PCIe设备需要根据自己的配置来向CPU申请地址

理论上对于32位操作系统来说是4G（2^{32），对于64位系统来说，有2}64的空间大小，规范中的地址映射描述如下：

3）Configuration地址空间（重点关注）

1、Configuration地址空间实际存在的内存，PCIe使用增强配置访问机制（ECAM）来访问此区域，PCIe Enhanced Configuration Access Mechanism (ECAM)是访问PCIe配置空间的一种机制。是将PCIe的配置空间映射到MEM空间，使用MEM访问其配置空间的一种实现。

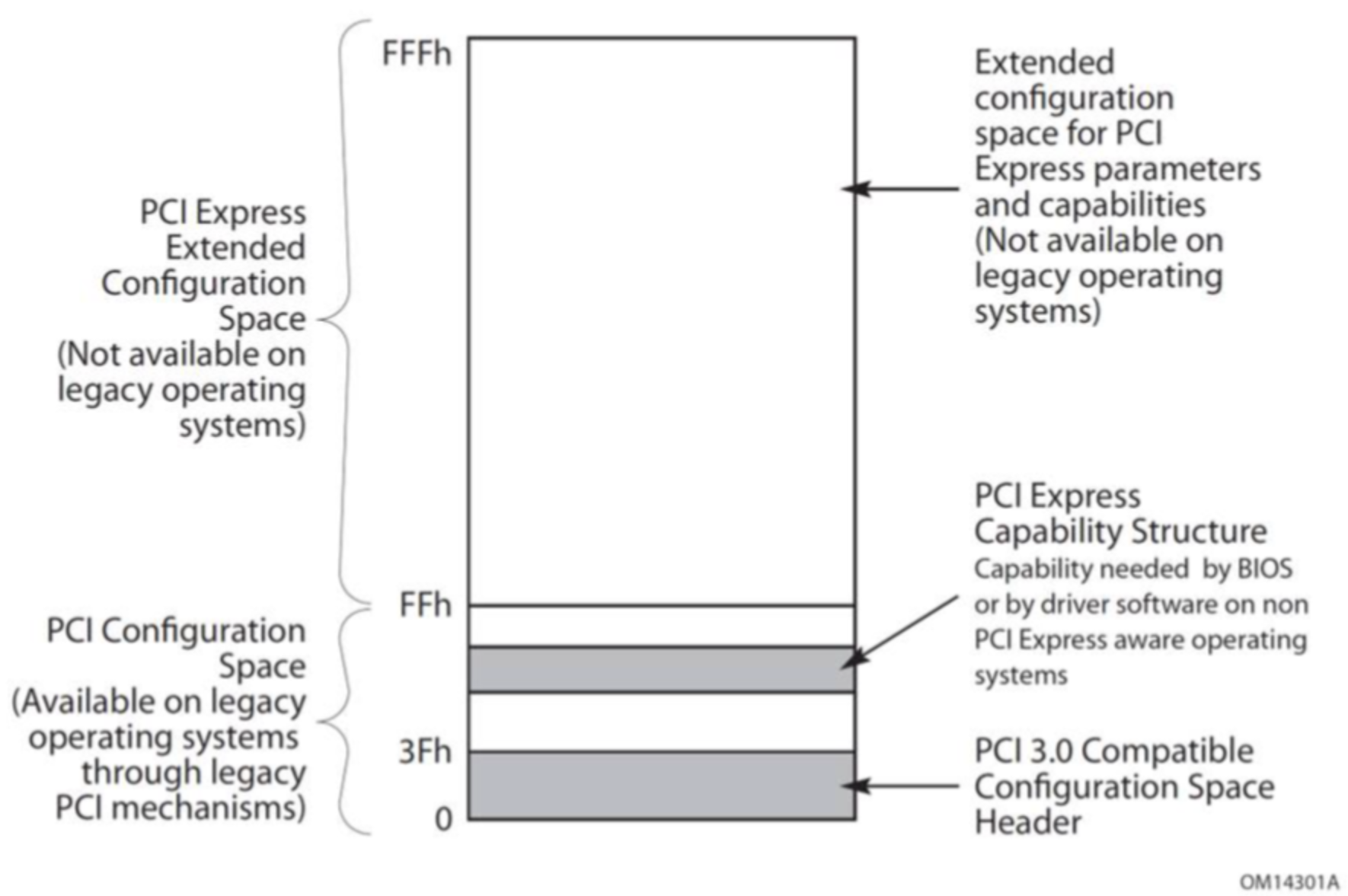

2、每个PCIe Function都有4KB的配置内存(Configuration Space)。前256 Bytes是和PCI兼容的配置空间，剩余的是PCIe扩展配置空间(Extended Configuration Space)，4K内存在规范中划分如下：

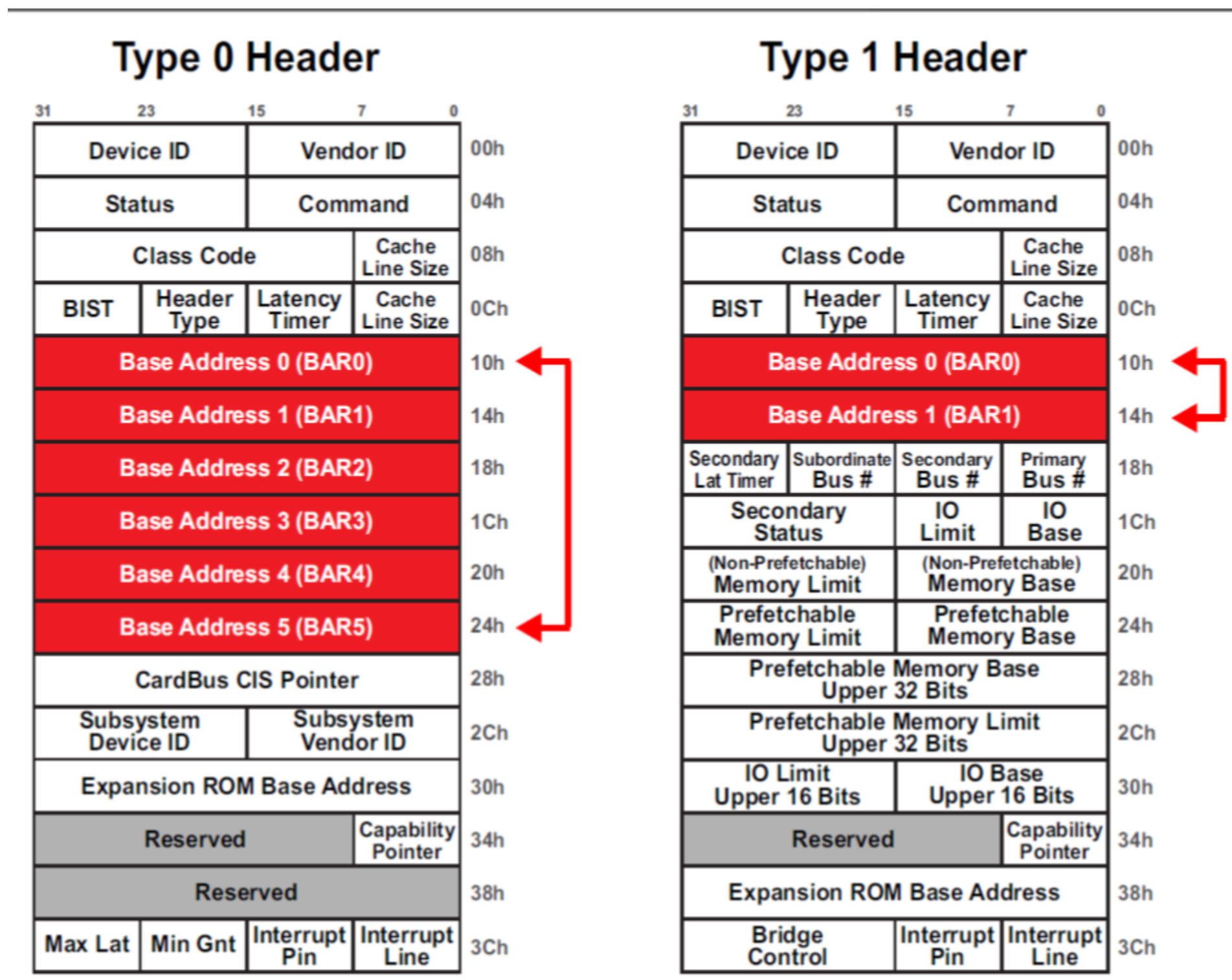

3、配置空间的Header格式

1）Type 1 Header存在于所有Bridge设备中，即每个Switch和RC（主机PCIe控制器）都有1个Type 1 Header。Type 0 Header只存在于非Bridge设备中，即Endpoint设备。

2）注意有些是硬编码，比如Device ID，Vendor ID

Vendor ID：厂家ID，PCI SIG组织给每个厂家都分配了一个独一的ID
Device ID：厂家给自己的某类产品分配一个Device ID
Revision ID：厂家自定义的版本号，可以认为是Device ID的延伸
Class Code：这是只读的寄存器，它含有3个字节，用来表明设备的功能，

3）基地址(Base Address) BAR寄存器的格式

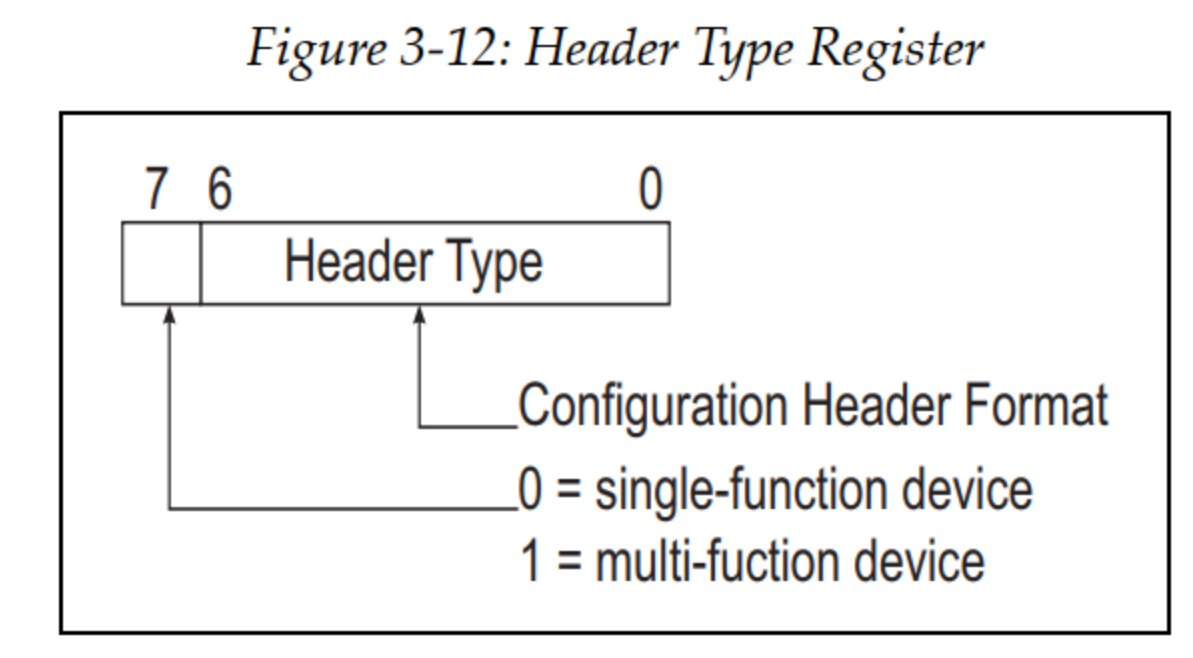

4）Header Type

PCI/PCIe桥，它的配置寄存器格式如上上图的"Type 1 Header"，

PCI/PCIe设备（Endpoint），它的配置寄存器格式如上上图的"Type 0 Header"，

5）对于PCI/PCIe桥，里面的由三项重要的总线号：

1、Pirmary Bus Number：上游总线号

2、Secondary Bus Number：自己的总线号

3、Subordinate Bus Number：下游总线号的最大数值

6）TLP报文

1、TLP报文由PCI/PCIe控制器构造，是PCIe主机和从机通信的基本单元，CPU可以配置控制器相应寄存器来决定构造什么样的报文；

2、TLP报文类似网络通信包，这种方式让PCIe在通信时具有高度的自由度（协议）；

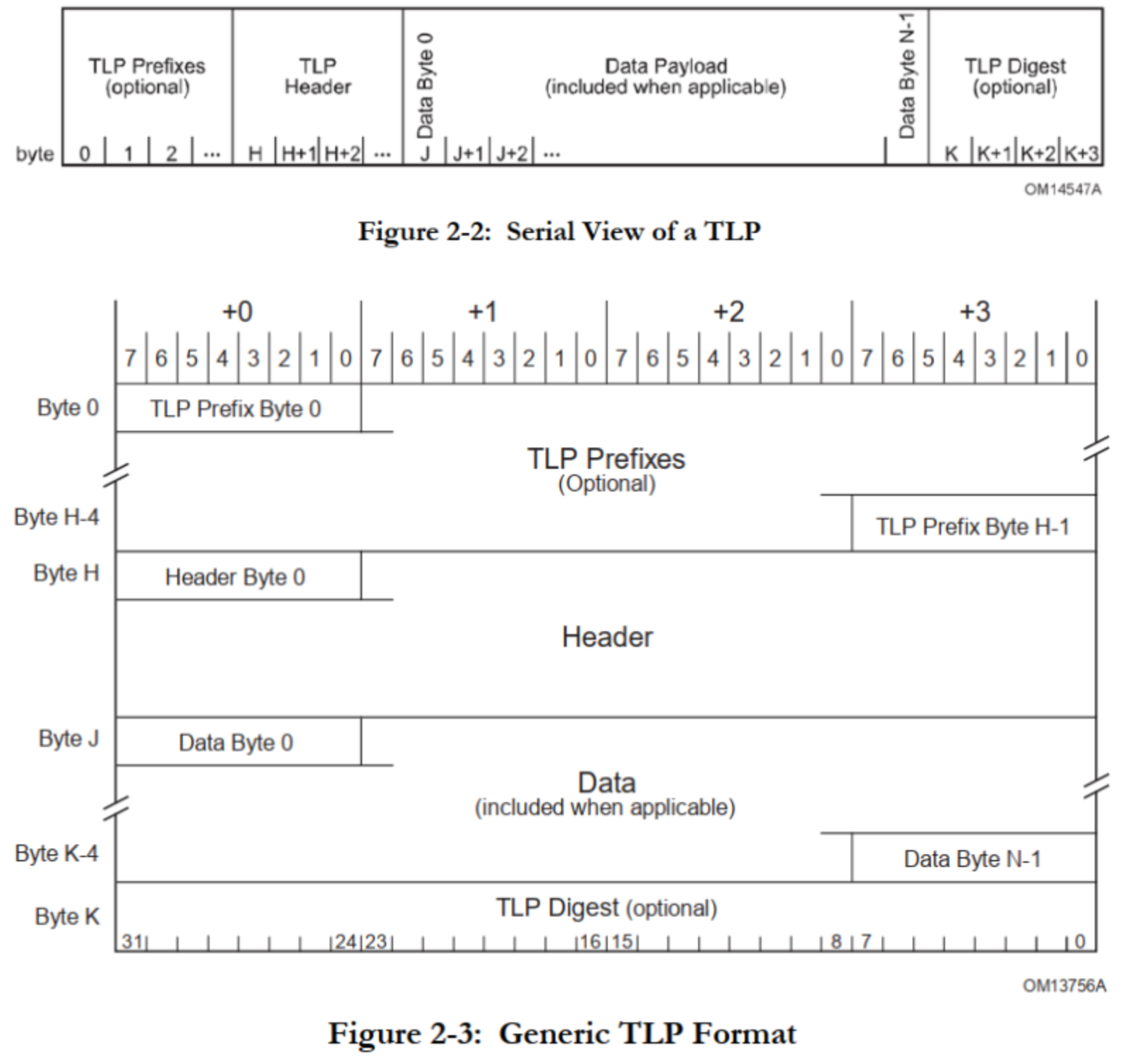

1、基本格式

1）类型：你是读内存还是写内存？读IO还是写IO？读配置还是写配置？在Header里面有定义

2）地址：对于内存读写、IO读写，地址保存在Header里

3）Bus/Dev/Function/Regiser：对于配置读写，这些信息保存在Header里

4）数据：对于内存读、IO读、配置读，先发出请求，再得到数据

分为2个阶段：读请求报文、完成报文
读请求报文：不含数据
完成报文：含数据

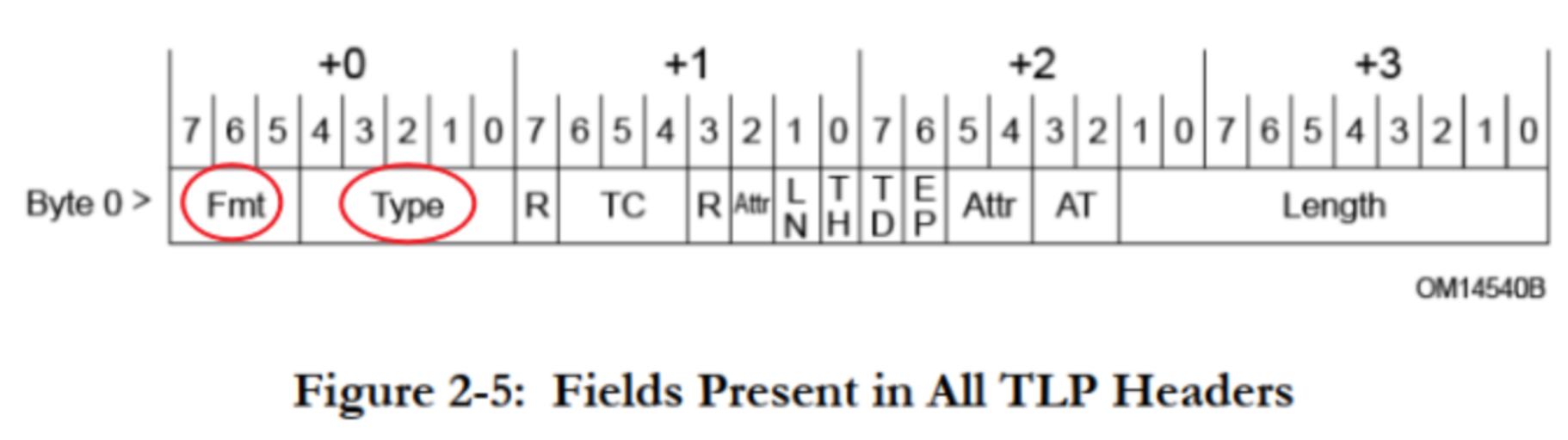

1）TLP Header很重要，用来表明报文的作用

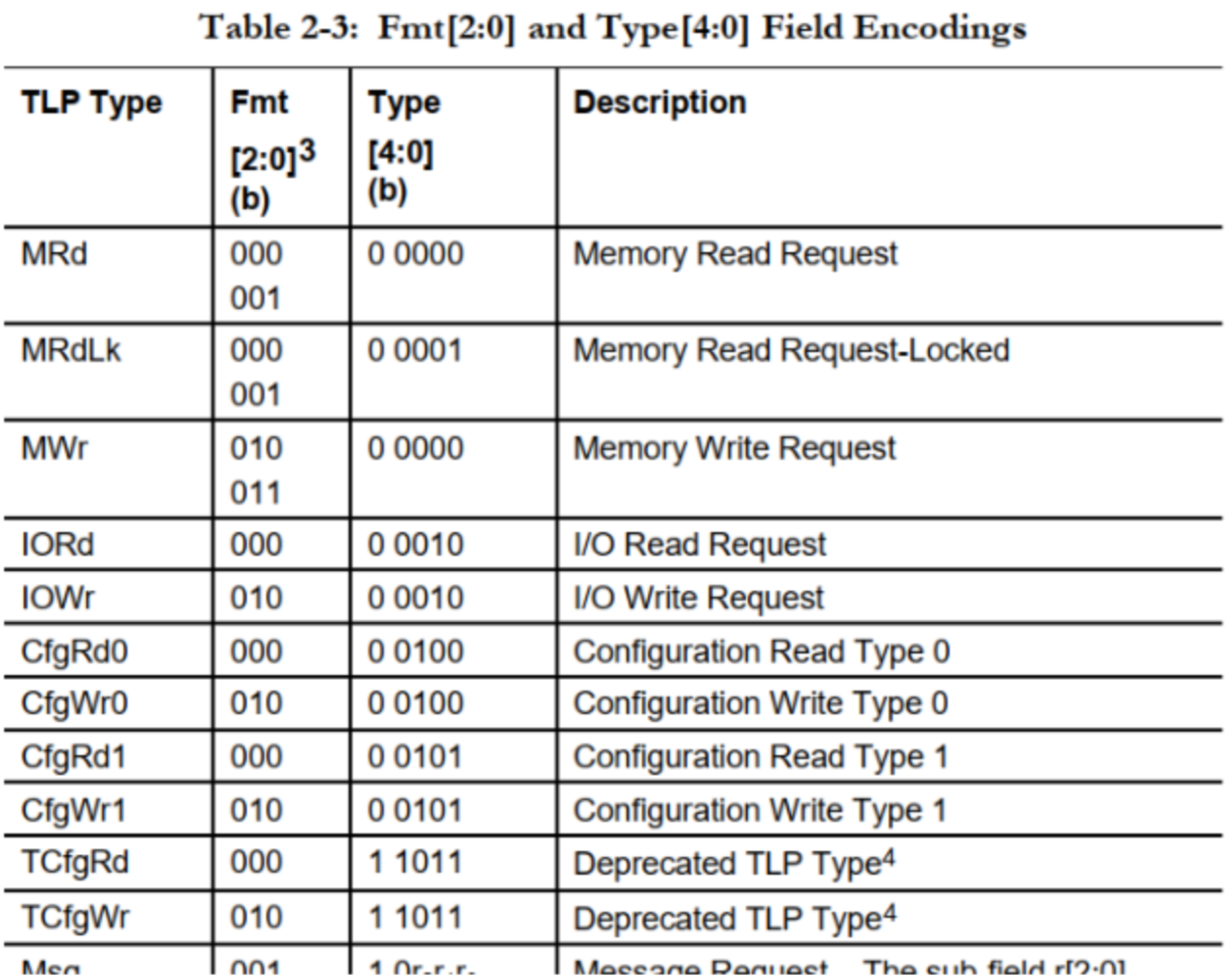

2）值得注意的是配置类型(Fmt/Type字段)

3、路由方式

所谓"路由"，就是指怎么找到对方，TLP中怎么表示自己使用哪种路由？TLP头部就表明了，PCIe协议中有三种路由方式：

1）基于ID的路由

1、使用场景：配置读、配置写：使用基于ID的路由，就是使用<Bus, Device, Function>来寻找对方。配置成功后，每个PCIe设备都有自己的PCIe地址空间了。

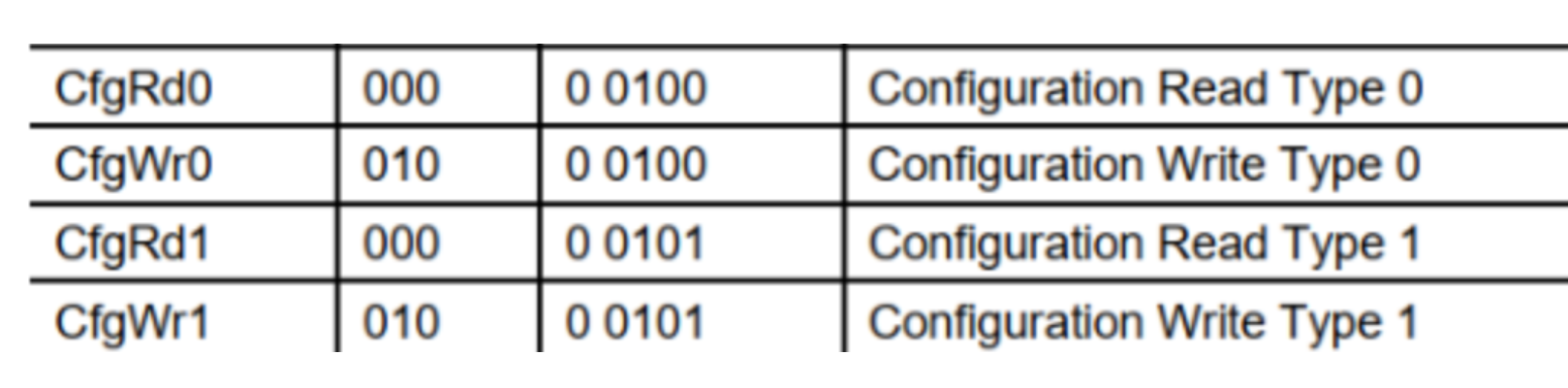

2、两种配置类型

(1) 配置跟桥直接相连的设备，用CfgRd0类型的TLP；

(2) 配置终端设备，用CfgRd1类型的TLP；

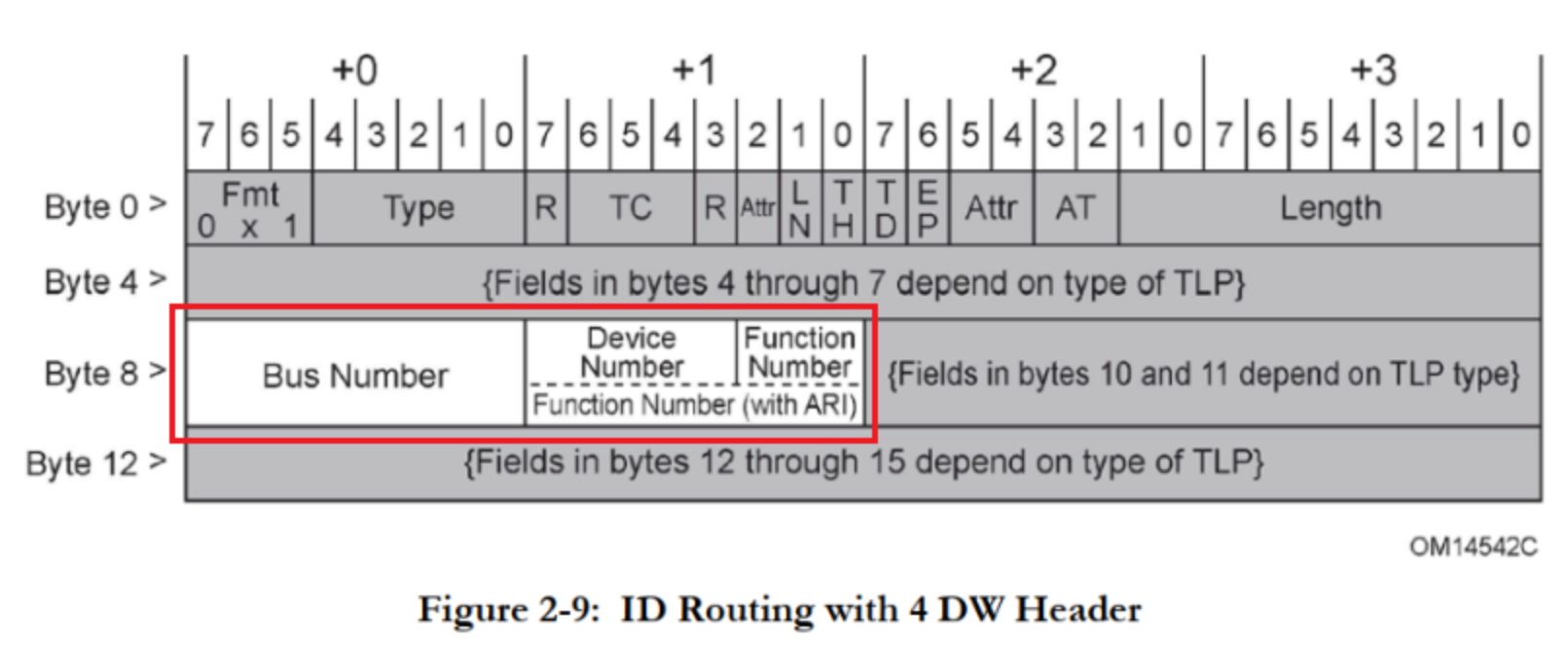

3、基于ID路由的TLP header如下

2）基于地址的路由

1、使用场景：内存读、内存写或者IO读、IO写：

发出报文给对方：使用基于地址的路由
对方返回数据或者返回状态时：使用基于ID的路由

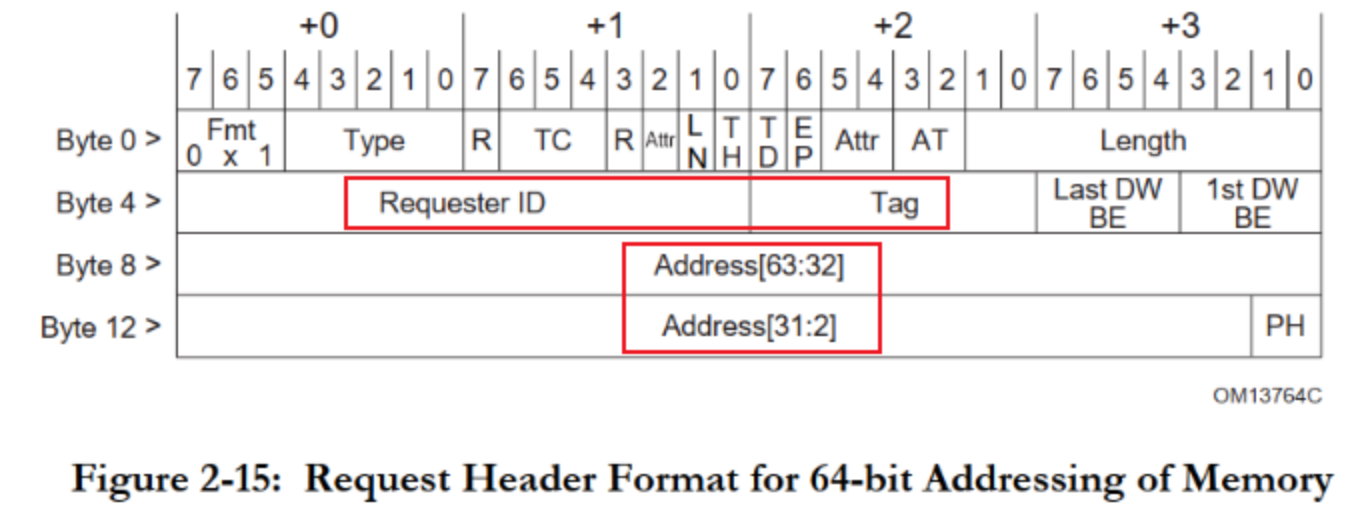

2、基于地址路由的TLP header如下

3）基于消息路由

1、使用场景：各类消息，比如中断、广播等：使用消息路由

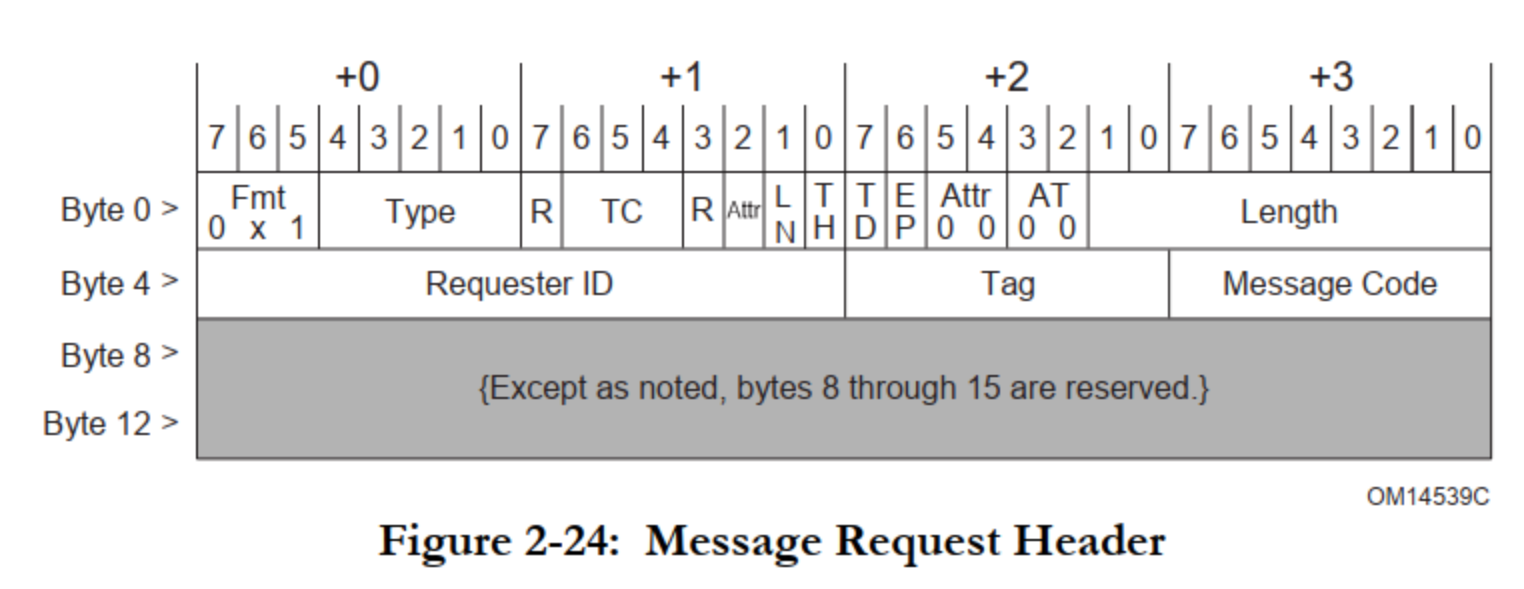

2、基于消息路由的TLP header如下

7）PCIe的枚举机制

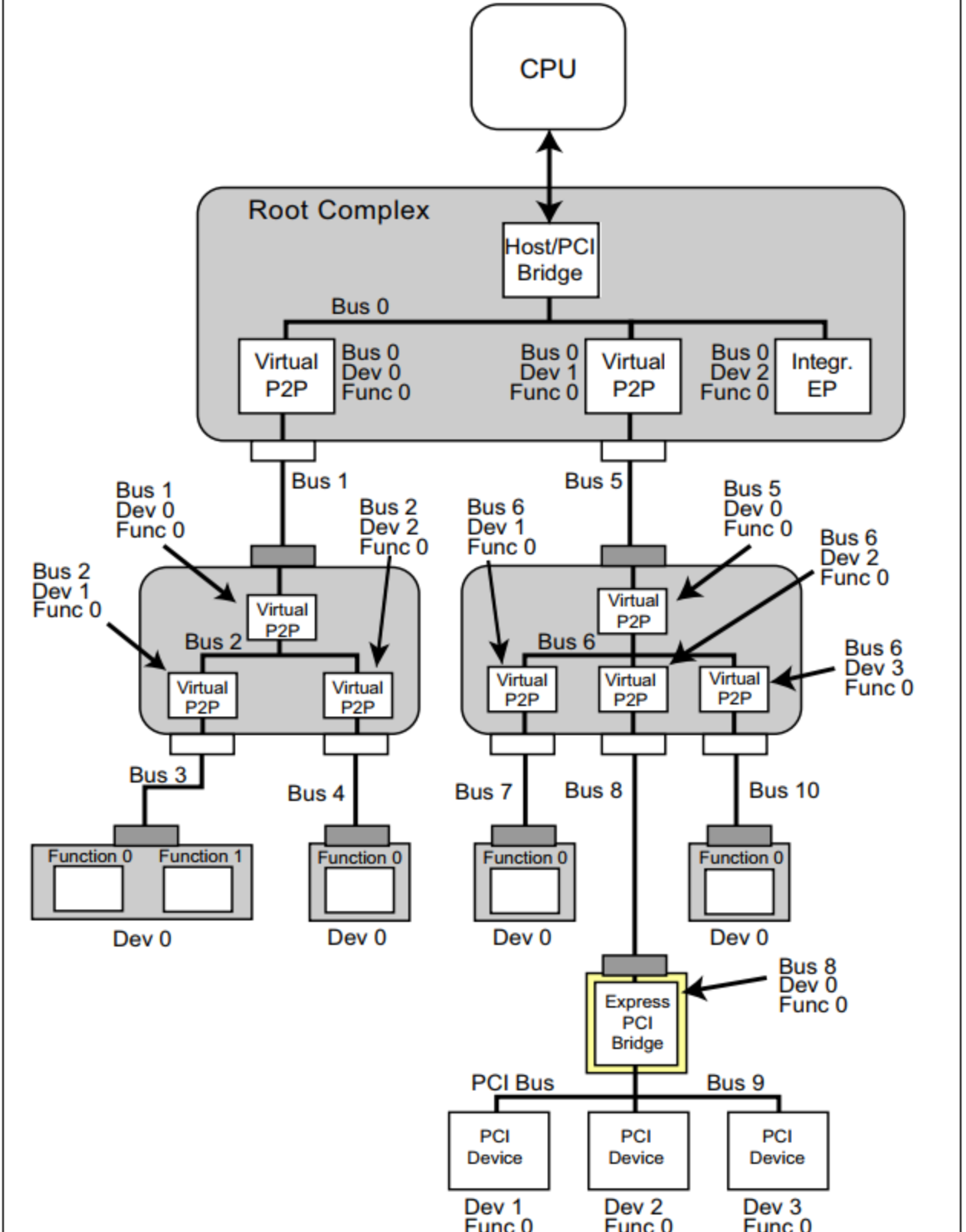

1、枚举过程

1、PCIe枚举过程介绍： https://zhuanlan.zhihu.com/p/4552982975

2、PCIe内部有探测状态机，硬件实现扫描探测；

3、PCIe的扫描机制 - 深度优先；

4、在什么时候进行枚举？在系统复位或上电之后，配置软件（例如UEFI）需要扫描PCIe的网络结构，来发现整个拓扑，并得知这个网络结构是如何填充的（硬件完成，不需要软件参与）；

2、PCIe热拔插

PCIe热插拔原理详解：https://zhuanlan.zhihu.com/p/1907368553524495794

1）PCIe热拔插实现与USB类似的功能

2）PCIe热拔插不一定需要实现（属于一种扩展功能），在嵌入式领域，一般不提供对外拔插接口，在上电之前要求全部插入；

3）PCIe热拔插软硬件要求：

1、硬件接口上使用检测引脚PRSNT1# 和 PRSNT2#来支持；

2、PCIe控制器实现Hot Plug控制器；

3、Hot Plug device驱动，Hot Plug service；

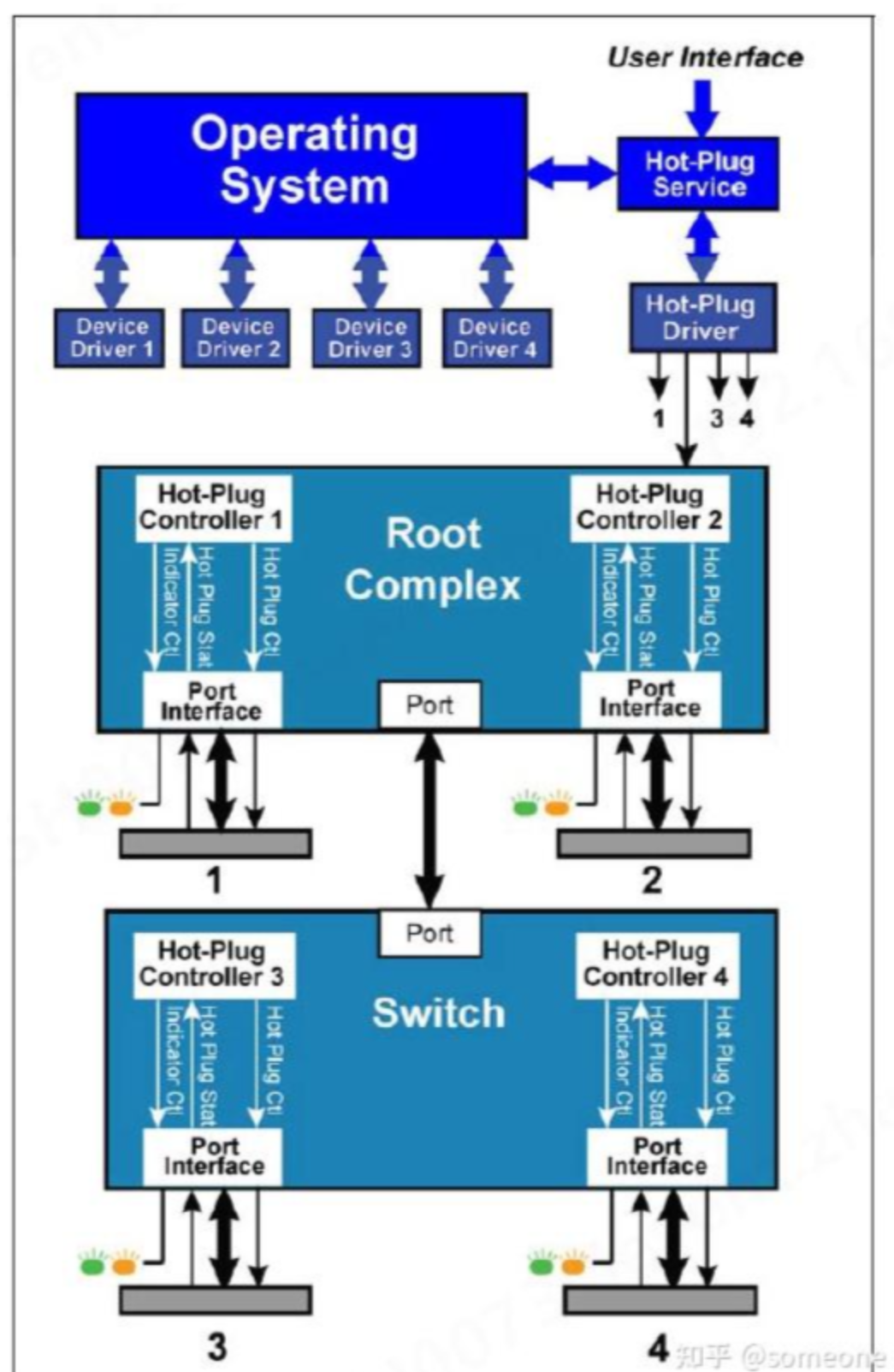

4）Hot-Plug整体框架如下

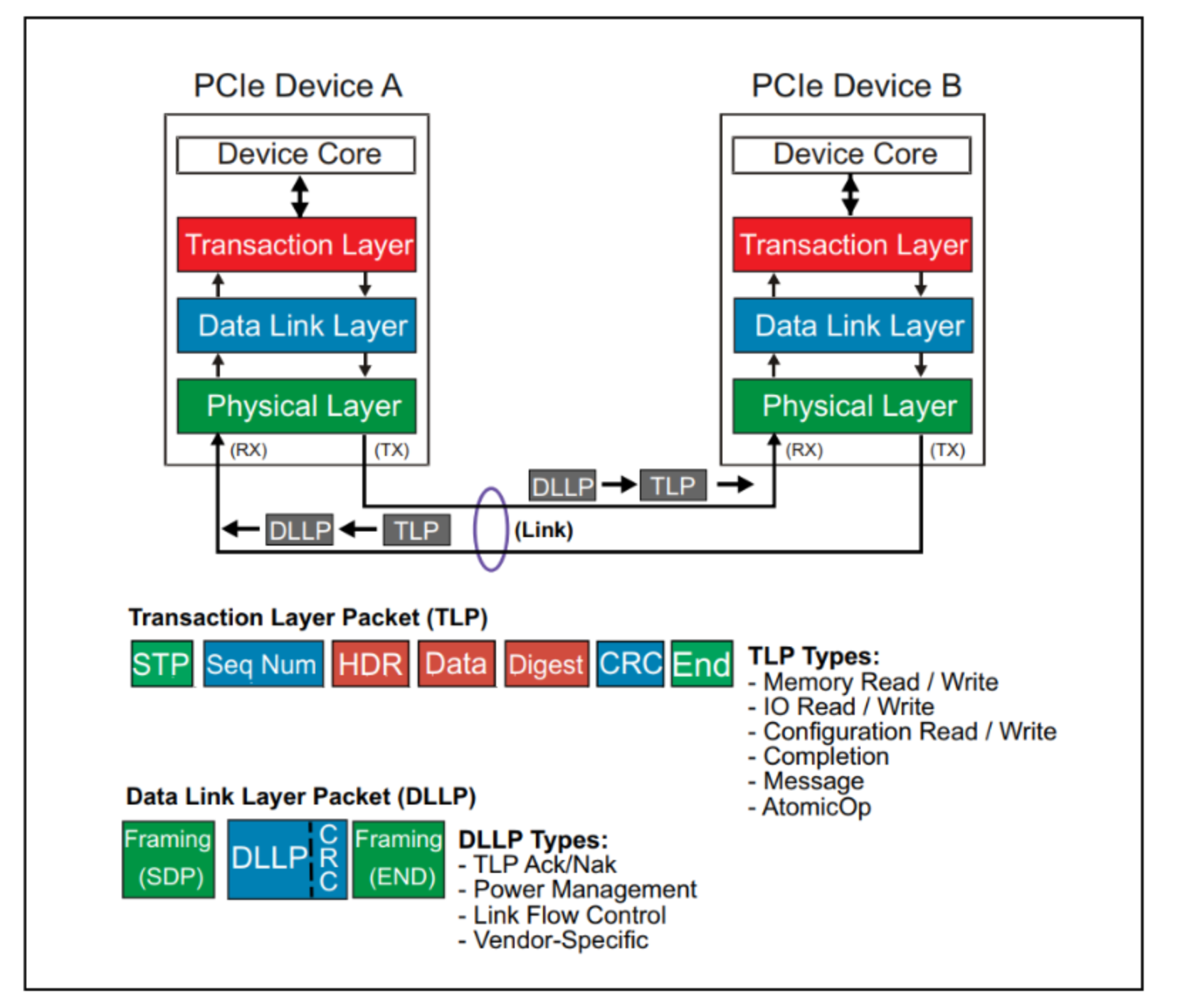

8）PCIe系统的软件层次

1）在软件的角度，我们先关注事务层(Transaction Layer)，在事务层传输TLP(Transaction Layer Packet，事务层包)，TLP包的构造也是由硬件实现，软件需要做的是配置PCIe控制器的寄存器，让硬件构造出符合要求的TLP包；

2）Data Link Layer 和 Physical Layer都是硬件实现；

9）PCI/PCIe中断体系

1、INTx中断机制

使用物理线路，PCI采用，与GPIO中断类似

2、MSI/MSI-X中断机制

1）MSI：Message Signaled Interrupts，基于消息中断，PCIe使用

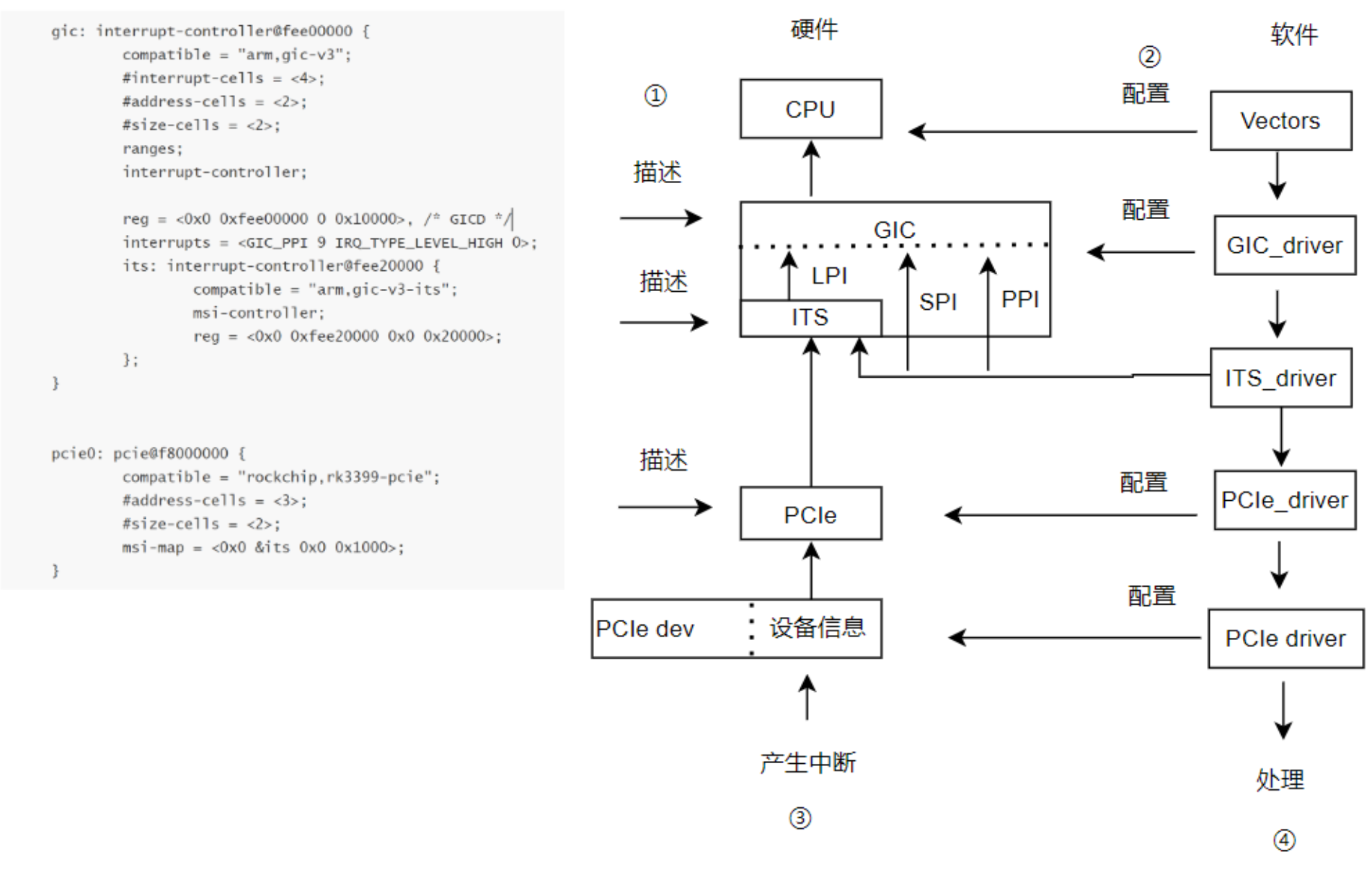

2）PCIe控制+GICv3控制器中断模型

1、对于PCIe使用MSI/MSI-X内部机制实现非常复杂，但好在使用是比较简单，使用内核提供的以下两个函数即可完成

复制代码

int pci_enable_msix_range(struct pci_dev *dev, struct msix_entry *entries,
			  int minvec, int maxvec);
int pci_enable_msi_range(struct pci_dev *dev, int minvec, int maxvec);

5、Linux PCI/PCIe 子系统

1）回顾PCI/PCIe的整体架构

2）源码目录

复制代码

PCI/PCIE源码的差别？
PCI和PCIE源码共用，准确来说 先有PCI子系统，再叠加PCIE差异部分，形成当前的架构

1、源码目录
android/kernel/fusion/4.19/drivers/pci
--controller //pci主机控制器驱动（不同SOC对应的pci/pcie控制器 驱动代码）
----dwc //DesignWare是Synopsys设计的PCIe IP核，现被多个厂商使用（比如AML、HISI）
--endpoint //pcie端点控制器驱动，用于EP模式
--hotplug //热拔插控制器驱动
--pcie //实现pcie特有的功能（AER错误报告\DPC下游端口遏制\ASPM链路电源管理等）
--switch //PCIe交换器
pci_driver
pci.c
of.c //pci设备树操作集

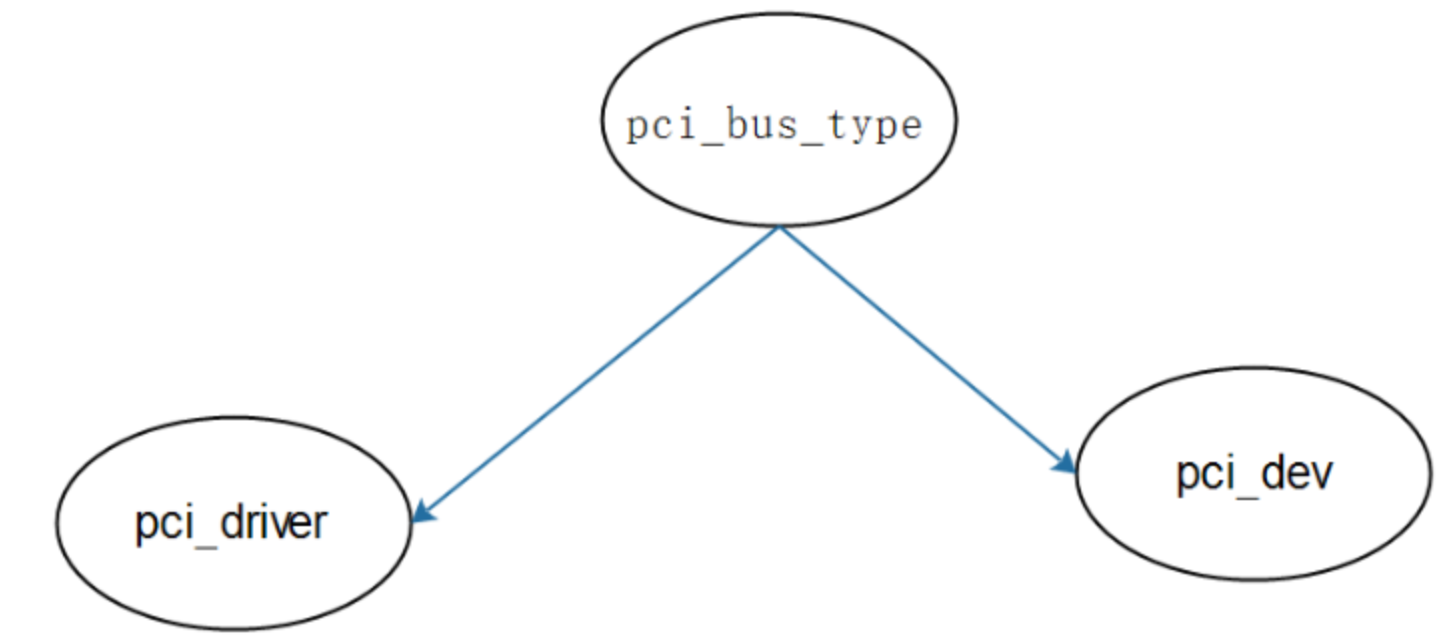

2、属于哪类基础驱动类型？字符设备
独一档的统一设备驱动模型(bus_register\driver_register)，不属于哪种基础驱动类型

3、PCI
//Faraday Technology FTPC100 PCI Controller
android/kernel/fusion/4.19/drivers/pci/controller/pci-ftpci100.c

4、PCIe for rockchip
android/kernel/fusion/4.19/drivers/pci/controller/pcie-rockchip.c
android/kernel/fusion/4.19/drivers/pci/controller/pcie-rockchip-host.c
android/kernel/fusion/4.19/drivers/pci/controller/pcie-rockchip-ep.c

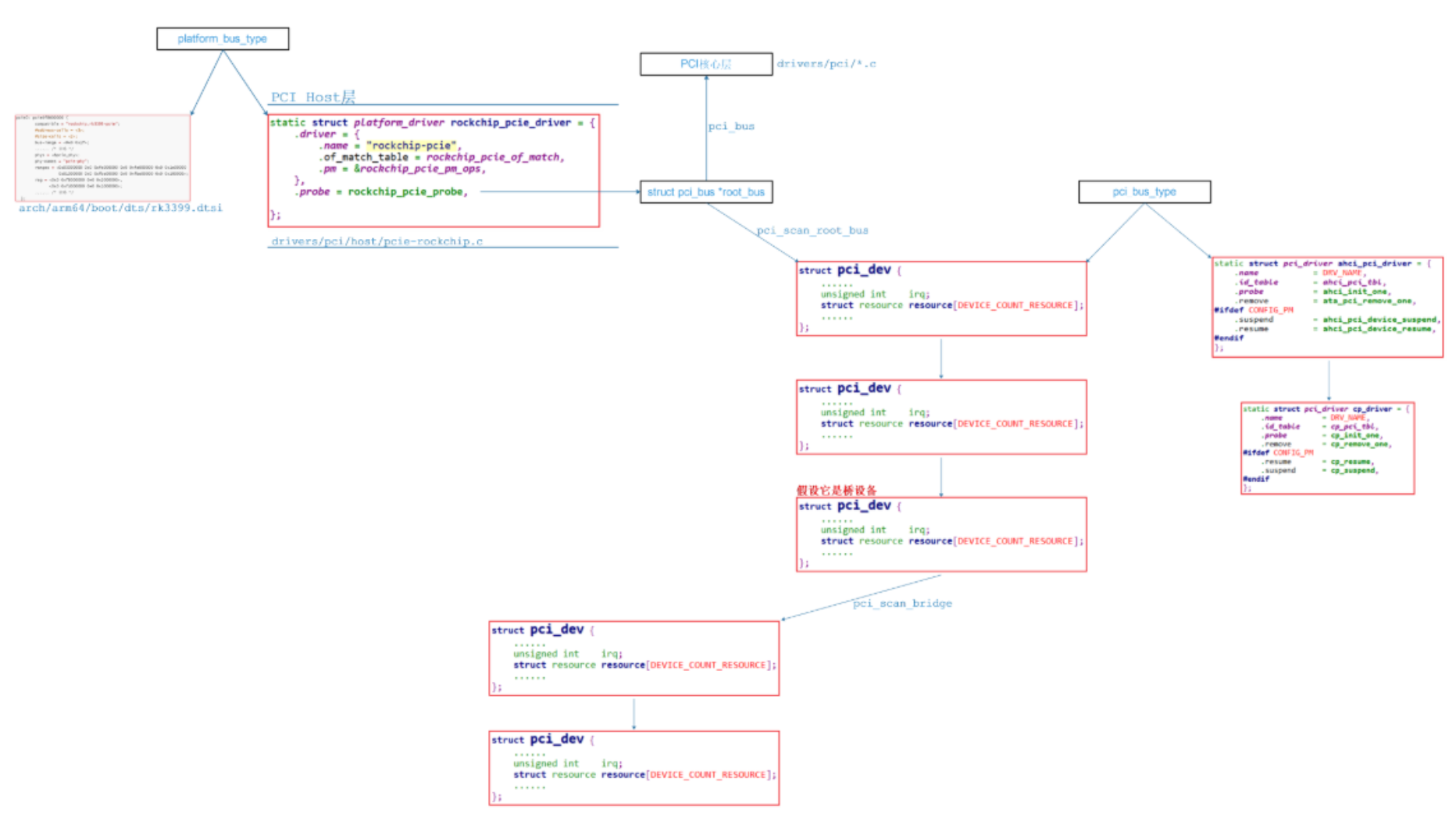

5、设备驱动例子
1）wifi_driver/aic8800_fdrv/rwnx_pci.c
pci_register_driver()
--__pci_register_driver()
----driver_register(&drv->driver)

3）NVME接口SSD（使用pcie总线通信）- 实现相对复杂！
NVME(Non-volatile memory express)协议的SSD：https://www.zhihu.com/tardis/zm/art/533322468
SSD硬盘接口：https://blog.csdn.net/shuai0845/article/details/98330290
/android/vendor/amlogic/common/kernel/common_5.4/drivers/nvme

3）数据结构

复制代码

1. pci_dev
struct pci_dev {
    struct list_head bus_list;        // 总线设备链表节点
    struct pci_bus *bus;              // 所属总线
    struct pci_bus *subordinate;      // 子总线（如果是桥接器）

    unsigned int devfn;                // 设备功能号 (Device:Function)
    unsigned short vendor;             // 厂商ID
    unsigned short device;             // 设备ID
    unsigned short subsystem_vendor;   // 子系统厂商ID
    unsigned short subsystem_device;   // 子系统设备ID

    unsigned int class;                // 设备类别
    u8 revision;                       // 修订版本
    u8 hdr_type;                       // 头部类型
    u8 pcie_cap;                       // PCIe能力寄存器偏移
    u8 msi_cap;                        // MSI能力寄存器偏移
    u8 msix_cap;                       // MSI-X能力寄存器偏移

    struct pci_driver *driver;         // 绑定的驱动
    struct pci_sriov *sriov;           // SR-IOV信息
    struct pci_dev *physfn;            // 物理功能（如果是VF）

    struct resource resource[DEVICE_COUNT_RESOURCE];  //最多13个资源（6个BAR + 1个ROM + 6个SR-IOV BAR）
    struct resource *rom;              // ROM资源
}

2.pci_bus
struct pci_bus {
    struct list_head node;             // 总线链表节点
    struct pci_bus *parent;            // 父总线
    struct list_head children;         // 子总线链表
    struct list_head devices;          // 设备链表

    struct pci_dev *self;              // 桥接器设备
    struct resource *resource[PCI_BRIDGE_RESOURCE_NUM];  // 桥接器资源

    struct pci_ops *ops;               // 配置空间访问操作
    struct msi_controller *msi;        // MSI控制器

    unsigned char number;               // 总线号
    unsigned char primary;              // 主总线号

    char name[48];                     // 总线名称

    struct device dev;                 // 设备结构
    struct bin_attribute *legacy_io;   // 传统IO访问
    struct bin_attribute *legacy_mem;  // 传统内存访问
}

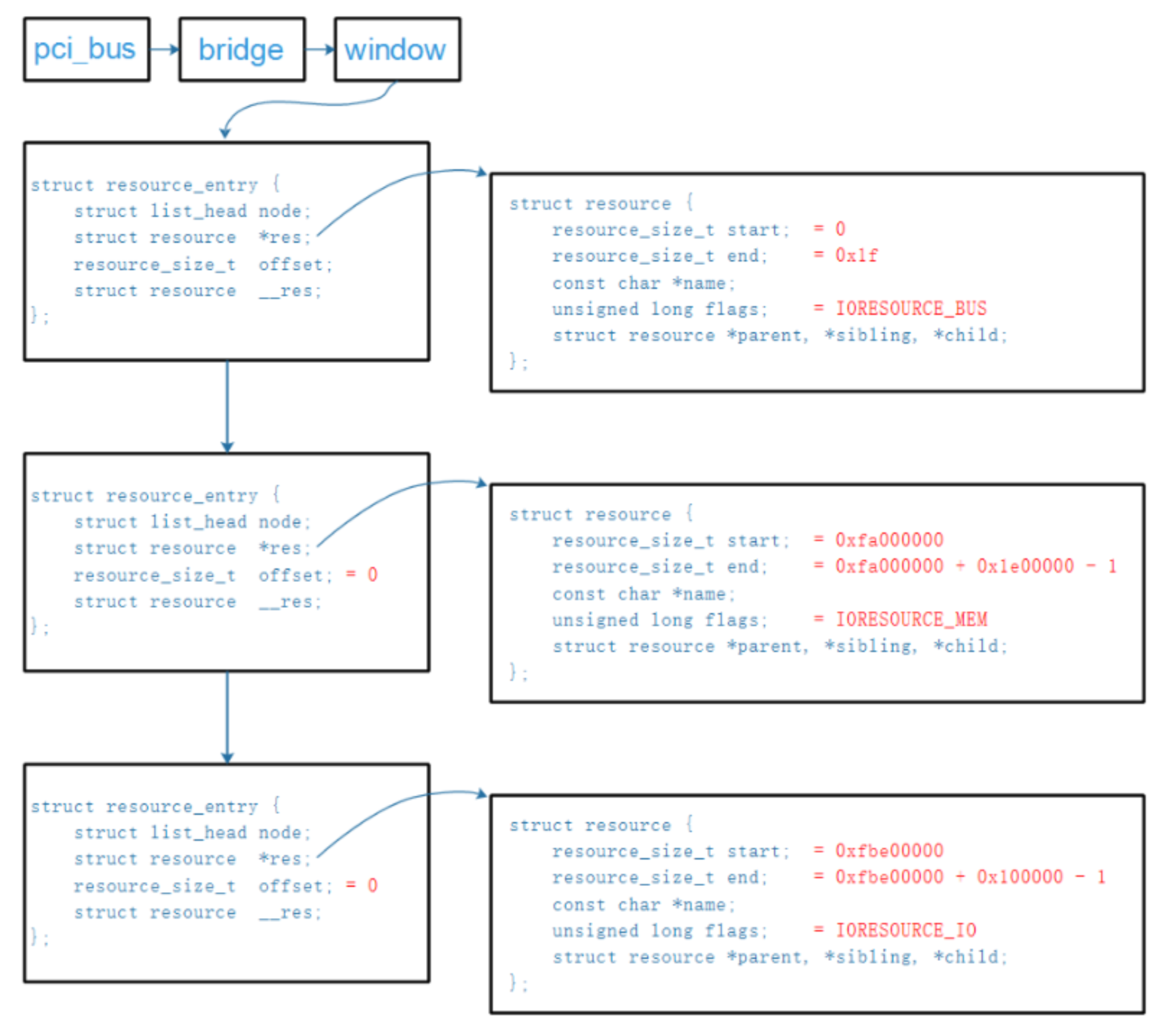

3.pci_host_bridge
struct pci_host_bridge {
    struct device dev;                 // 设备结构
    struct pci_bus *bus;               // 根总线

    struct list_head windows;          // 资源窗口列表
    void *sysdata;                     // 系统特定数据
    struct pci_ops *ops;               // 配置空间操作

    unsigned char busnr;               // 起始总线号
    unsigned char bus_max;             // 最大总线号

    int (*map_irq)(const struct pci_dev *dev, u8 slot, u8 pin);
    void (*release)(struct pci_host_bridge *bridge);
};

4.pcie_link_state
struct pcie_link_state {
    struct pci_dev *pdev;              // 上游设备
    struct pci_dev *downstream;        // 下游设备
    struct pcie_link_state *root;      // 根端口链路
    struct pcie_link_state *parent;    // 父链路
};

4）源码分析

1、RK3399

1）PCI驱动子系统框架

2）源码整体结构

复制代码

1.设备树
1）arch/arm64/boot/dts/rk3399.dtsi
pcie0: pcie@f8000000 {
                compatible = "rockchip,rk3399-pcie";
                #address-cells = <3>;
                #size-cells = <2>;
                bus-range = <0x0 0x1f>;
                ...... /* 省略 */
                phys = <&pcie_phy>;
                phy-names = "pcie-phy";
                //定义了PCIe控制器寄存器在内存中的物理地址和范围。
                ranges = <0x83000000 0x0 0xfa000000 0x0 0xfa000000 0x0 0x1e00000
                          0x81000000 0x0 0xfbe00000 0x0 0xfbe00000 0x0 0x100000>;
                //地址转换表，将PCI 设备的地址空间映射到CPU可访问的物理地址。
                reg = <0x0 0xf8000000 0x0 0x2000000>,
                      <0x0 0xfd000000 0x0 0x1000000>;
                ...... /* 省略 */
          };

2）设备树解读
* reg属性里的0xf8000000：Region 0的地址
* reg属性里的0xfd000000：PCIe控制器内部寄存器的地址
  * Client Register Set：地址范围 0xFD000000~0xFD7FFFFF
  * Core Register Set  ：地址范围 0xFD800000~0xFDFFFFFF
* ranges属性里
  * 第1个0xfa000000：Region1~30的CPU地址空间首地址，用于内存读写
  * 第2个0xfa000000：Region1~30的PCI地址空间首地址，用于内存读写
  * 第1个0xfbe00000：Region31的CPU地址空间首地址，用于IO读写
  * 第2个0xfbe00000：Region31的PCI地址空间首地址，用于IO读写

3）源码接口
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/controller/pcie-rockchip-host.c
rockchip_pcie_probe()
--rockchip_pcie_parse_host_dt(rockchip);
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/controller/pcie-rockchip.c
----rockchip_pcie_parse_dt(struct rockchip_pcie *rockchip)
------platform_get_resource_byname(...)
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/of.c
------of_pci_get_max_link_speed(...)

2.host的工作
* 解析设备树，根据设备树确定：寄存器地址、CPU空间地址、PCI空间地址、中断信息
* 记录资源：CPU空间地址、PCI空间地址
* 初始化PCIe控制器本身，建立CPU地址和PCI地址的映射
* 扫描识别当前PCIe控制器下面的PCIe设备

1）probe
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/controller/pcie-rockchip-host.c
rockchip_pcie_probe()
--rockchip_pcie_host_init_port(rockchip) //Initialize hardware
--rockchip_pcie_enable_interrupts(rockchip); //打开中断
//解析设备树获得PCI host bridge的资源(CPU地址空间、PCI地址空间、大小)
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/of.c
--devm_of_pci_get_host_bridge_resources(dev, 0, 0xff, &res, &io_base);
//Address transform uint
--rockchip_pcie_cfg_atu(rockchip); //设置Region对应的寄存器
/* 设置pcie配置空间 */
----rockchip_pcie_cfg_configuration_accesses(rockchip, AXI_WRAPPER_TYPE0_CFG);
/* MEM映射: Region1~30 */
----rockchip_pcie_prog_ob_atu(rockchip, reg_no+1, AXI_WRAPPER_MEM_WRITE), 20-1, rockchip->mem_bus_addr,.)
/* IO映射: Region31 */
----rockchip_pcie_prog_ob_atu(rockchip, reg_no+1, AXI_WRAPPER_IO_WRITE), 20-1, rockchip->mem_bus_addr,.)
/* 用于消息传输: Region32 */
----rockchip_pcie_prog_ob_atu(rockchip, reg_no+1, AXI_WRAPPER_NOR_MSG), 20-1, rockchip->mem_bus_addr,.)
/* Get the I/O and memory ranges from DT */
--resource_list_for_each_entry(win, &res)
--pci_scan_root_bus(&pdev->dev, 0, &rockchip_pcie_ops, rockchip, &res);
--pci_bus_add_devices(bus);

3）PCIe控制器的资源

复制代码

rockchip_pcie_probe()
--LIST_HEAD(res);
--devm_of_pci_get_host_bridge_resources(dev, 0, 0xff, &res, &io_base);

res链表中记录的资源最终会放到pci_bus->bridge->windows链表里，如下图记录：

4）扫描PCIe设备过程

1、核心: 构造pci_dev

扫描PCIe总线，对每一个PCIe桥、PCIe设备，都构造出对应的pci_dev：

填充pci_dev的各项成员，比如VID、PID、Class等
分配地址空间、写入PCIe设备

2、resource结构体（记录着PCIe的资源）

里面记录的start、end等，是基于CPU角度看待的。也就是说，如果记录的是内存地址、IO地址，那么是CPU地址，不是PCI地址。并且这些地址是物理地址，要在软件中使用它们要先执行ioremap。

3、我们要找到这4个核心代码：

分配pci_dev
读取PCIe设备的配置空间，填充pci_dev中的设备信息
根据PCIe设备的BAR，得知它想申请什么类型的地址、多大？
分配地址，写入BAR

4、关键代码分为两部分：

读信息、得知PCIe设备想申请多大的空间

shell 复制代码

rockchip_pcie_probe
    bus = pci_scan_root_bus(&pdev->dev, 0, &rockchip_pcie_ops, rockchip, &res);
		pci_scan_root_bus_msi
            pci_scan_child_bus
            	pci_scan_slot
            		dev = pci_scan_single_device(bus, devfn);
						dev = pci_scan_device(bus, devfn);
							struct pci_dev *dev;
							dev = pci_alloc_dev(bus);
							pci_setup_device() //将读出来的信息填充到pci_dev结构体
							    dev_set_name(&dev->dev, "%04x:%02x:%02x.%d",...)
                                pci_read_bases(dev, 6, PCI_ROM_ADDRESS); //读出BAR
                        pci_device_add(dev, bus);

分配空间

c 复制代码

rockchip_pcie_probe
	pci_bus_size_bridges(bus);
	pci_bus_assign_resources(bus);
		__pci_bus_assign_resources
            pbus_assign_resources_sorted
            	/* pci_dev->resource[]里记录有想申请的资源的大小,
            	 * 把这些资源按对齐的要求排序
            	 * 比如资源A要求1K地址对齐，资源B要求32地址对齐
            	 * 那么资源A排在资源B前面, 优先分配资源A
            	 */
                list_for_each_entry(dev, &bus->devices, bus_list)
                    __dev_sort_resources(dev, &head);
				// 分配资源
				__assign_resources_sorted
                    //分配地址空间, 把这块空间对应的PCI地址写入PCIe设备的BAR
                    assign_requested_resources_sorted(head, &local_fail_head);

2、AML-AXG系列

复制代码

AML的PCIe IP Core使用DWC核

1.设备树
/android/common-5.15/common/arch/arm64/boot/dts/amlogic_u/meson-axg.dtsi
pcieA: pcie@f9800000 {
 			compatible = "amlogic,axg-pcie", "snps,dw-pcie";
 			reg = <0x0 0xf9800000 0x0 0x400000>,
 			      <0x0 0xff646000 0x0 0x2000>,
 			      <0x0 0xf9f00000 0x0 0x100000>;
 			reg-names = "elbi", "cfg", "config"; //定义了PCIe控制器寄存器在内存中的物理地址和范围。
 			interrupts = <GIC_SPI 177 IRQ_TYPE_EDGE_RISING>;
 			#interrupt-cells = <1>;
 			interrupt-map-mask = <0 0 0 0>;
 			interrupt-map = <0 0 0 0 &gic GIC_SPI 179 IRQ_TYPE_EDGE_RISING>;
 			bus-range = <0x0 0xff>;
 			#address-cells = <3>;
 			#size-cells = <2>;
 			device_type = "pci";
 			//地址转换表，将PCI 设备的地址空间映射到CPU可访问的物理地址。0x82000000表示这是一个32位可预取内存区域的映射。
 			ranges = <0x82000000 0 0xf9c00000 0x0 0xf9c00000 0 0x00300000>;

            ...
 			num-lanes = <1>;
 			phys = <&pcie_phy>;
 			phy-names = "pcie";
 			status = "disabled";
 		};

2.主控制器入口
/android/vendor/amlogic/common/kernel/common_5.4/drivers/pci/controller/dwc/pci-meson.c

5）PCIe设备驱动

1、PCIe设备是热拔插，无法在设备树提前配置；因此PCIe设备没有对应的设备树，设备信息存放在PCI设备的内存中；

2、当设备插入时，PCIe控制器会扫描设备，读取设备信息 -> 匹配驱动 ->调用驱动的probe函数；

3、PCIe控制器配置虽然复杂，但对于PCIe设备驱动的编写却是更为简单的，因为大部分配置工作都在主控器扫描设备时完成，设备驱动进需要补充少量的配置+使能即可使用；这也是与I2C/SPI/UART这类总线相比的主要区别；

4、PCI总线设备驱动模型

复制代码

1、标准的平台设备驱动程序
static struct pci_driver rwnx_pci_drv = {
    .name     = KBUILD_MODNAME,
    .id_table = rwnx_pci_ids,
    .probe    = rwnx_pci_probe,
    .remove   = rwnx_pci_remove
};

int rwnx_pci_register_drv(void)
{
    return pci_register_driver(&rwnx_pci_drv);
}

2、上电的时候，PCIe控制器的驱动程序扫描PCIe总线，识别出设备，并构造、注册pci_dev；
如果pci_device_id匹配成功，则调用probe函数
static const struct pci_device_id rwnx_pci_ids[] = {
    {PCI_DEVICE(PCI_VENDOR_ID_DINIGROUP, PCI_DEVICE_ID_DINIGROUP_DNV6_F2PCIE)},
    {PCI_DEVICE(PCI_VENDOR_ID_XILINX, PCI_DEVICE_ID_XILINX_CEVA_VIRTEX7)},
    {0,}
};

3、rwnx_pci_probe
rwnx_pci_probe(struct pci_dev *pci_dev, const struct pci_device_id *pci_id)
--rwnx_v7_platform_init(pci_dev, &rwnx_plat);
----pci_write_config_word(pci_dev, PCI_COMMAND, pci_cmd);
----pci_write_config_byte(pci_dev, PCI_CACHE_LINE_SIZE, L1_CACHE_BYTES >> 2);
----pci_request_regions(pci_dev, KBUILD_MODNAME); //申请资源
----pci_enable_msi(pci_dev); //使能msi中断
----pci_enable_device(pci_dev) //使能设备

6、PCIe调试手法

复制代码

1、查看设备配置空间(与usb类似)
lspci -x                    # 十六进制转储
lspci -xxx                  # 扩展配置空间
lspci -vvv                  # 详细信息

2、查看特定寄存器
setpci -s 01:00.0 COMMAND=0x0000  # 禁用设备

3、启用PCI调试
echo 1 > /sys/module/pci/parameters/debug

4、查看PCI总线信息
cat /proc/bus/pci/devices

5、查看设备资源
ls -l /sys/bus/pci/devices/*/resource*

Linux PCI/PCIe子系统深度剖析

文章目录

1、preface

2、ARM统一内存控制器模型

3、CPU与PCI/PCIe设备的通信模型

4、PCI/PCIe的硬件结构体系(硬核)

1）PCI/PCIe背景介绍

2）PCI/PCIe规范

3）PCI控制器(简单了解)

1、PCI系统硬件结构

2、PCI总线接口（数量极多）

4）PCIe控制器

1、PCIe系统硬件结构

2、PCIe系统拓扑简图

1）比较PCI/PCIe

2）PCI/PCIe的差异分析

3、三种PCIe硬件模块

4、PCIe总线接口

1）硬件连接

2）Link和Lane

5）PCIe设备

1、概述

2、PCIe设备的地址空间

1）PCIe的四种地址空间

2）Memory / IO地址空间

3）Configuration地址空间（重点关注）

6）TLP报文

1、基本格式

2、TLP Header

3、路由方式

1）基于ID的路由

2）基于地址的路由

3）基于消息路由

7）PCIe的枚举机制

1、枚举过程

2、PCIe热拔插

8）PCIe系统的软件层次

9）PCI/PCIe中断体系

1、INTx中断机制

2、MSI/MSI-X中断机制

5、Linux PCI/PCIe 子系统

1）回顾PCI/PCIe的整体架构

2）源码目录

3）数据结构

4）源码分析

1、RK3399

1）PCI驱动子系统框架

2）源码整体结构

3）PCIe控制器的资源

4）扫描PCIe设备过程

2、AML-AXG系列

5）PCIe设备驱动

6、PCIe调试手法
