【CPKCOR-RA8D1】RUHMI 转换 AI 模型

本文介绍了瑞萨 CPKCOR-RA8D1B 开发套件结合 RUHMI 框架实现预训练模型转换和部署的项目设计，包括环境搭建、模型量化、模型转换、图形化配置、C源码生成等。

项目介绍

准备工作：硬件连接、RUHMI 框架拉取；
部署方案：Linux 和 Windows 系统下 RUHMI 框架的部署流程；
模型转换：使用 Python 程序将预训练模型转换为 C 语言源码，结合图形化配置工具完成部署；

准备工作

包括硬件连接和 RUHMI 框架部署方案介绍。

硬件连接

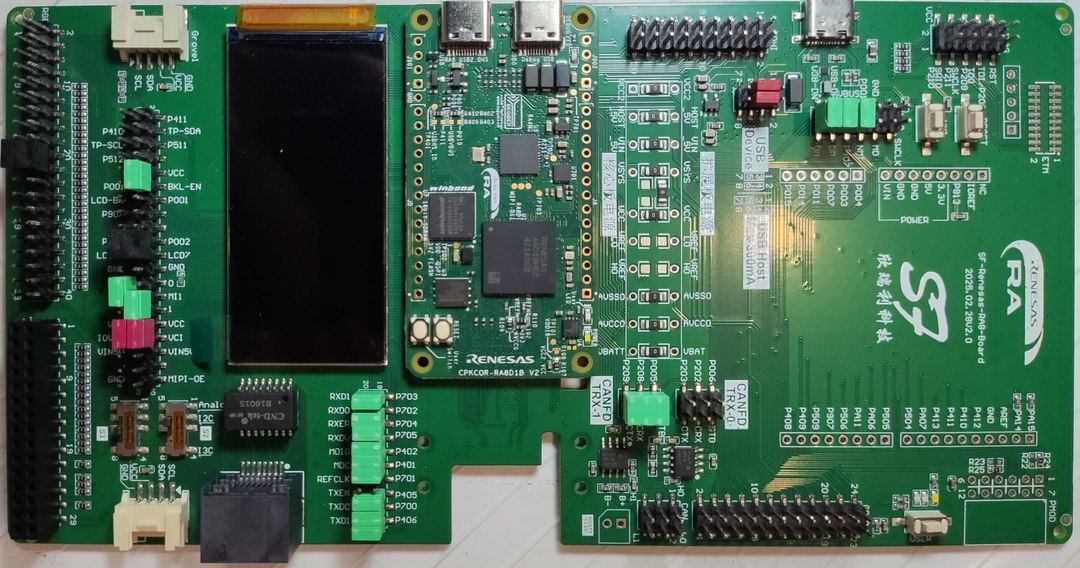

Renesas RA8D1 核心板：CPKCOR-RA8D1B；
1 根 USB Type-A 转 Type-C 或 Type-C 转 Type-C 数据线；
1个 MIPI 显示屏，型号 H0233S001-V1，驱动芯片 ST7796U ；
1个 CPKEXP-EKRA8X1 扩展板；

RUHMI Framework

RUHMI 框架为将机器学习模型转换为 C 语言源码提供了开发编译器及必要工具。

该软件栈生成 C 源代码，同时确保与 Renesas e2 Studio 的兼容性和紧密集成。
该框架配备了量化器，一种训练后静态 INT8 量化器，使要求更高的模型能够满足 MCU 和 Ethos-U 加速器典型的内存和延迟限制。

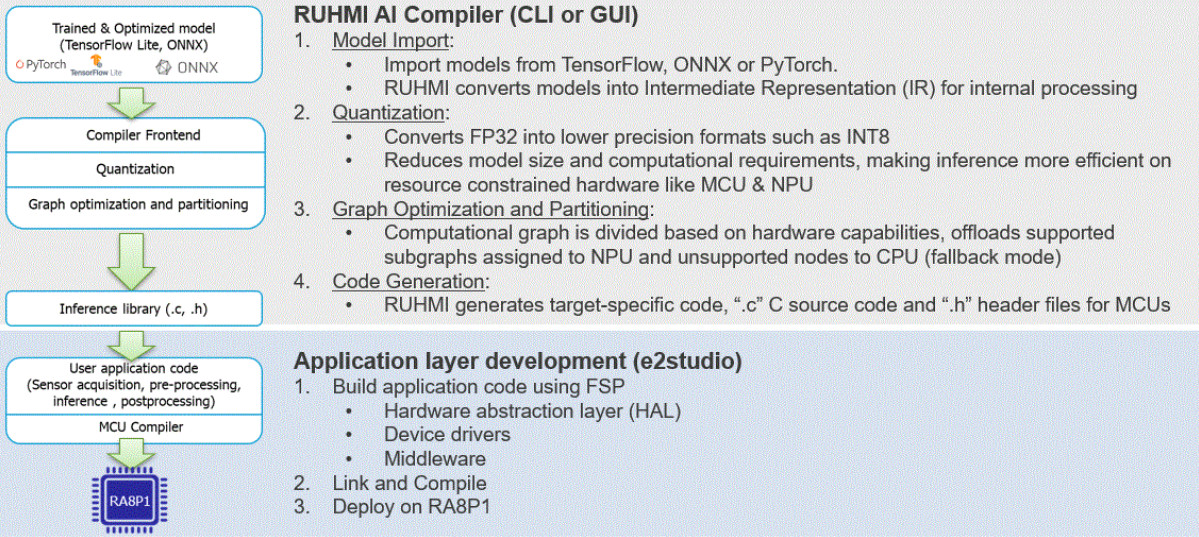

使用 RUHMI 框架实现模型部署的主要流程如下

详见：renesas/ruhmi-framework-mcu .

部署方案

要在受支持的环境下（Ubuntu 22.04 或 Windows 10）安装 RUHMI 。

Linux

对于 Linux 用户，安装创建虚拟环境及运行演示所需的系统依赖

bash 复制代码

sudo apt update
sudo apt install build-essential cmake python3-venv python3-pip

MERA

推荐方案：使用系统自带 Python

MERA 软件栈默认兼容 Ubuntu 22.04 自带 Python，可直接创建虚拟环境：

bash 复制代码

# 添加工具链与 Python 源并升级底层库
sudo add-apt-repository -yu ppa:ubuntu-toolchain-r/test
sudo add-apt-repository ppa:deadsnakes/ppa
sudo apt update && sudo apt upgrade
sudo apt-get install -q -y --only-upgrade libstdc++6 libgcc-s1
sudo apt update && sudo apt upgrade

# 安装编译器与 Python 3.10
sudo apt install -y build-essential gcc-13 g++-13
sudo apt-get install python3.10 python3.10-venv python3.10-dev python3-pip

# 创建并激活虚拟环境
python3.10 -m venv mera-env
source mera-env/bin/activate

# 升级 pip 并安装 MERA 依赖
pip install --upgrade pip
pip install decorator typing_extensions psutil attrs pybind11 cmake

此时终端提示符应显示已进入虚拟环境：
(mera-env) user@compute:~$

PyEnv

备选方案：使用 PyEnv

若更倾向于 PyEnv，可先安装相关依赖及 PyEnv 本身：

bash 复制代码

# 安装 pyenv 依赖
sudo apt update
sudo apt install build-essential libssl-dev zlib1g-dev \
  libbz2-dev libreadline-dev libsqlite3-dev curl git cmake \
  libncursesw5-dev xz-utils tk-dev libxml2-dev libxmlsec1-dev libffi-dev liblzma-dev

# 一键安装 PyEnv
curl https://pyenv.run | bash

按官方建议，把 PyEnv 初始化命令写入 .bashrc：

bash 复制代码

echo 'export PYENV_ROOT="$HOME/.pyenv"' >> ~/.bashrc
echo '[[ -d $PYENV_ROOT/bin ]] && export PATH="$PYENV_ROOT/bin:$PATH"' >> ~/.bashrc
echo 'eval "$(pyenv init - bash)"' >> ~/.bashrc

使用 PyEnv 创建名为 mera-env 的 Python 3.10 虚拟环境：

bash 复制代码

MENV=mera-env
pyenv install 3.10.15
pyenv virtualenv 3.10.15 $MENV
pyenv activate $MENV
pip install --upgrade pip
pip install decorator typing_extensions psutil attrs pybind11

终端提示符同样会显示：
(mera-env) user@compute:~$

安装 MERA

在已激活的 mera-env 中执行：

bash 复制代码

pip install ./Downloads/mera-2.4.0+pkg.1756-cp310-cp310-manylinux_2_27_x86_64.whl

（版本号随实际发布包变化）

安装完成后，可运行以下命令验证：

bash 复制代码

python -c "import mera; print(dir(mera))"

若能正常输出模块内容，即表示 MERA 已就绪。

详见：ruhmi-framework-mcu | GitHub .

Windows

对于 Windows 用户，部署 RUHMI 开发环境。

下载并安装 C++ 运行时库；
下载并安装 Python3.10 ；
从 Windows 开始菜单打开 PowerShell ；
创建并进入工作文件夹；

shell 复制代码

cd F:\RUHMI

虚拟环境

为 Python 构建虚拟环境

shell 复制代码

py -3.10 -m venv .venv

激活虚拟环境在激活垂直环境之前，需要更改 shell 执行的执行策略，执行指令

shell 复制代码

[Environment]::SetEnvironmentVariable('CONVERSION_TOOL_E2STUDIO_PLUGIN_PYTHON_VENV_LOC', "$(Get-Location)", 'User')
Set-ExecutionPolicy -ExecutionPolicy RemoteSigned -Scope Process
.venv\Scripts\Activate.ps1

提示 (.venv) PS F：\RUHMI> 表明创建并激活虚拟环境。

MERA 安装

拉取 RUHMI framework 文件，或将 whl 文件下载至当前文件夹；
shell 复制代码
```
git clone https://github.com/renesas/ruhmi-framework-mcu.git
```
将 RUHMI AI Compiler 安装至虚拟环境

shell 复制代码

python -m pip install .\mera-2.5.0+pkg.179-cp310-cp310-win_amd64.whl
python -m pip install onnx==1.17.0 tflite==2.18.0

安装后执行如下指令查询版本号

python 复制代码

python -c "import mera; print(mera.__version__)"
vela --version

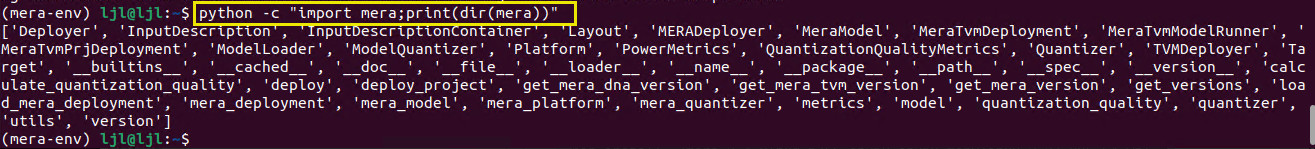

python -c "import mera;print(dir(mera))"

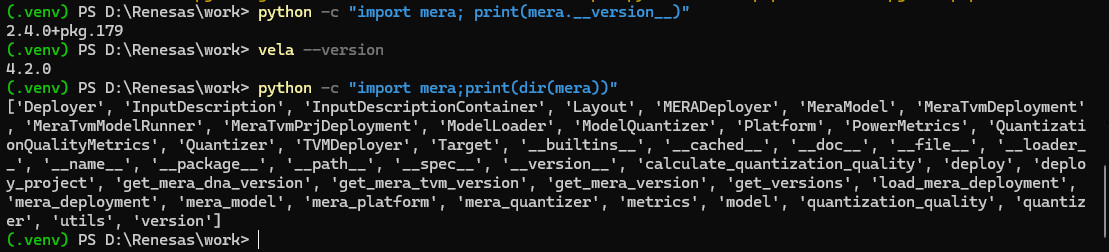

效果如下

模型转换

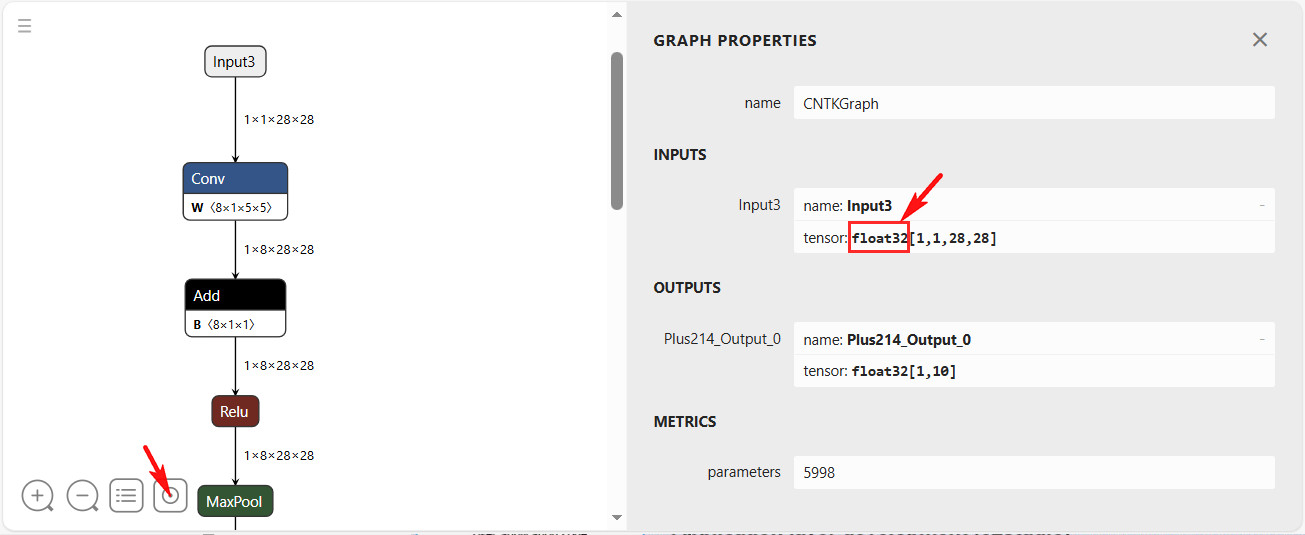

使用 NETRON 判断预训练模型的数据类型；

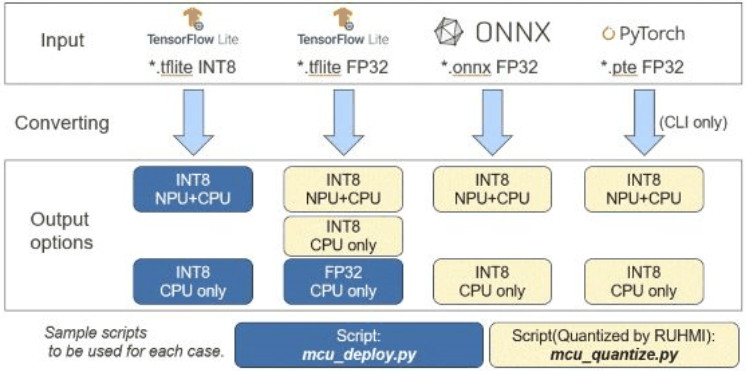

根据模型的数据类型，如 float32，选择对应的转换代码，选择方案如下图所示

将模型文件放置在自定义路径 ./models_fp32 文件夹；
若预训练模型为 FP32 格式，则终端执行

shell 复制代码

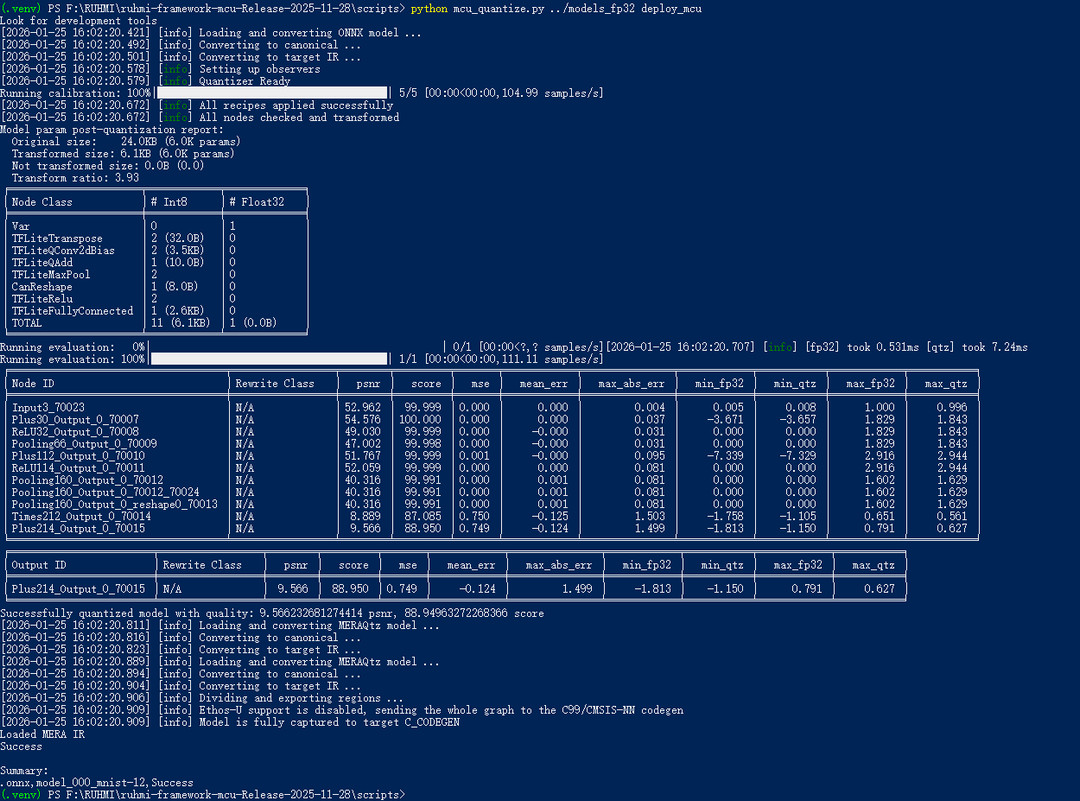

python mcu_quantize.py ../models_fp32 deploy_mcu

该指令解释为 python <量化.py程序> <模型所在路径> <量化结果输出路径> ；

终端输出模型量化细节

源码生成

处理模型后，在部署目录中找到转换后的文件。包括编译过程中生成的部署产物，用于调试。

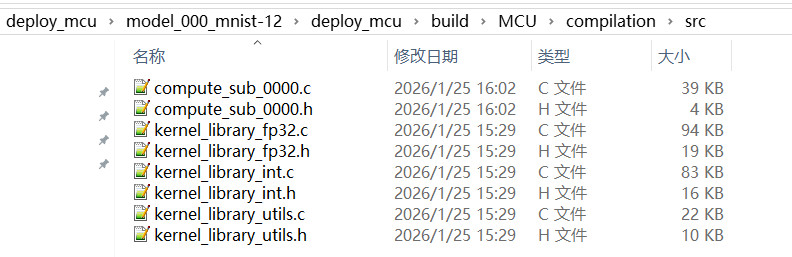

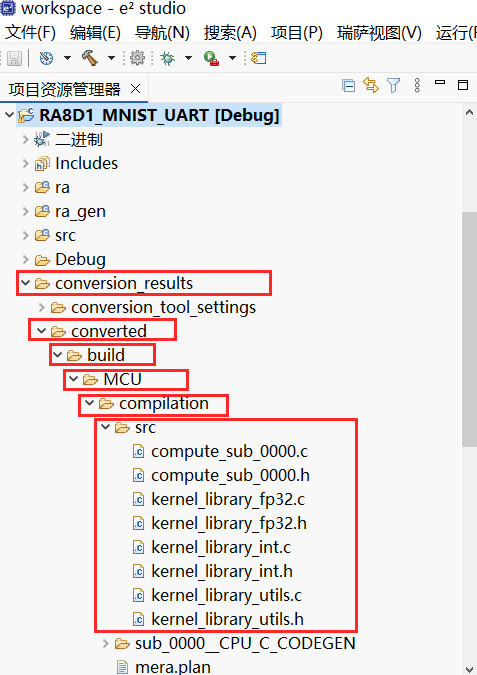

核心输出位于目录 <deployment_directory> build/MCU/compilation/src 文件夹。

该目录包含已转换为一组 C99 源代码文件的模型。

图形化

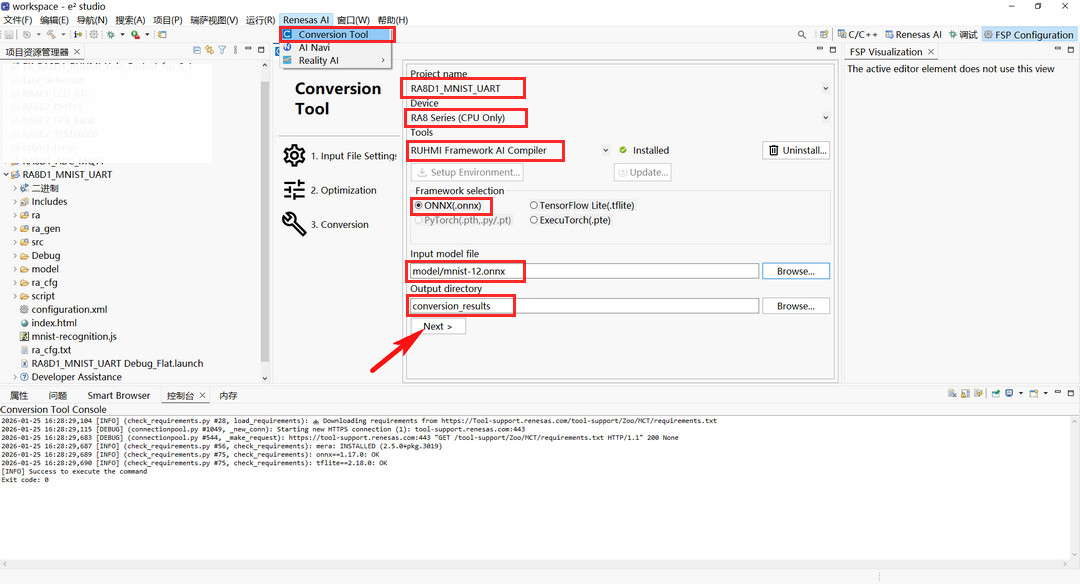

打开 e² studio 软件，进入 Renesas AI - Conversion Tool 工具选项；
选择工程，设备 RA8 系列，工具为 RUHMI 编译器，模型选择对应格式，配置输出路径，点击下一步；

注意 RUHMI Framework AI Compiler 选择路径为前面已安装的 .venv 环境目录。

模型转换后，进入优化流程

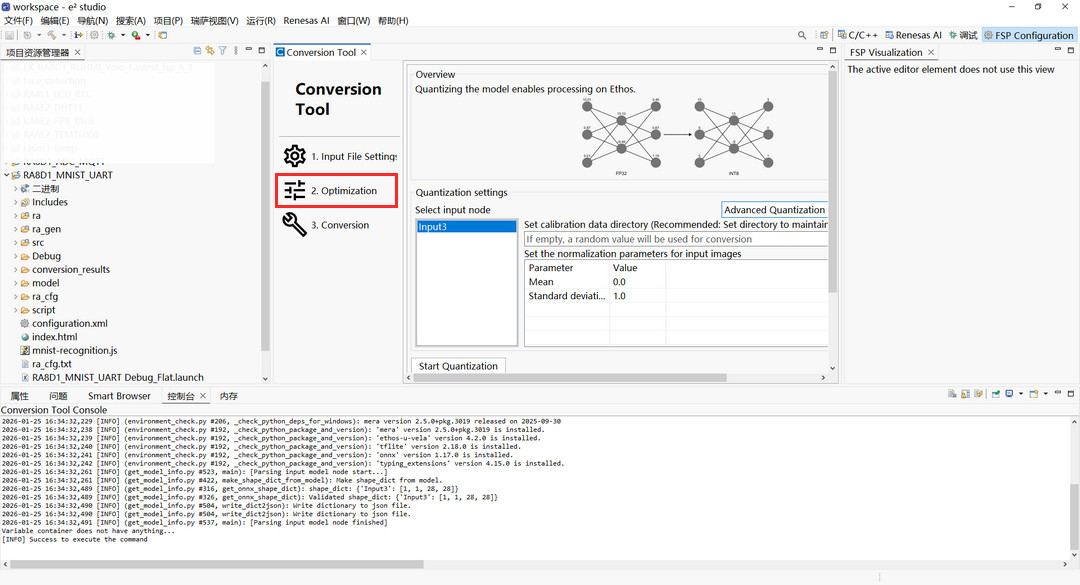

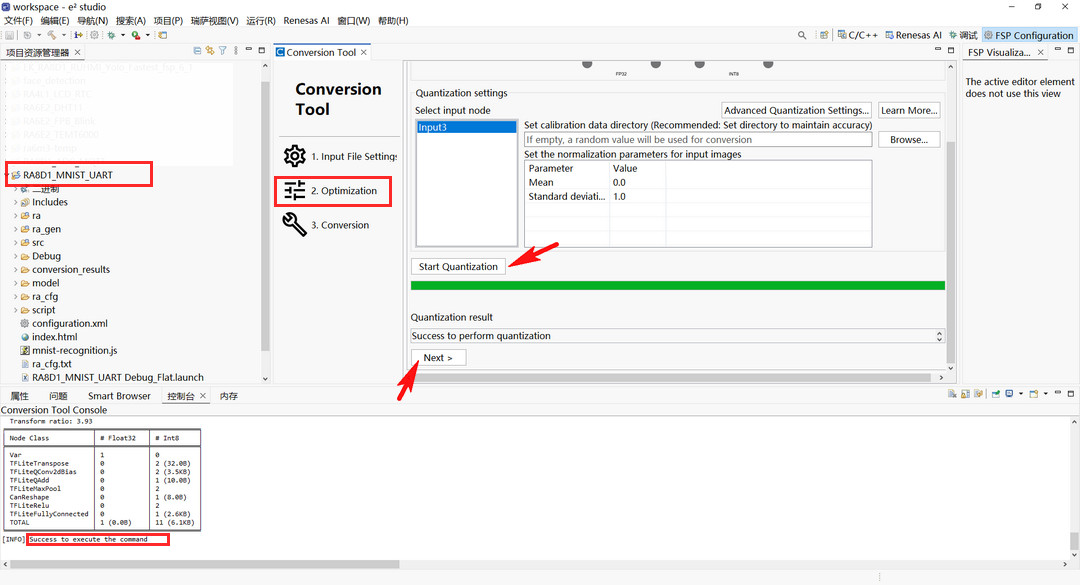

点击 Start Quantization ，待进度条完成，点击 Next ；

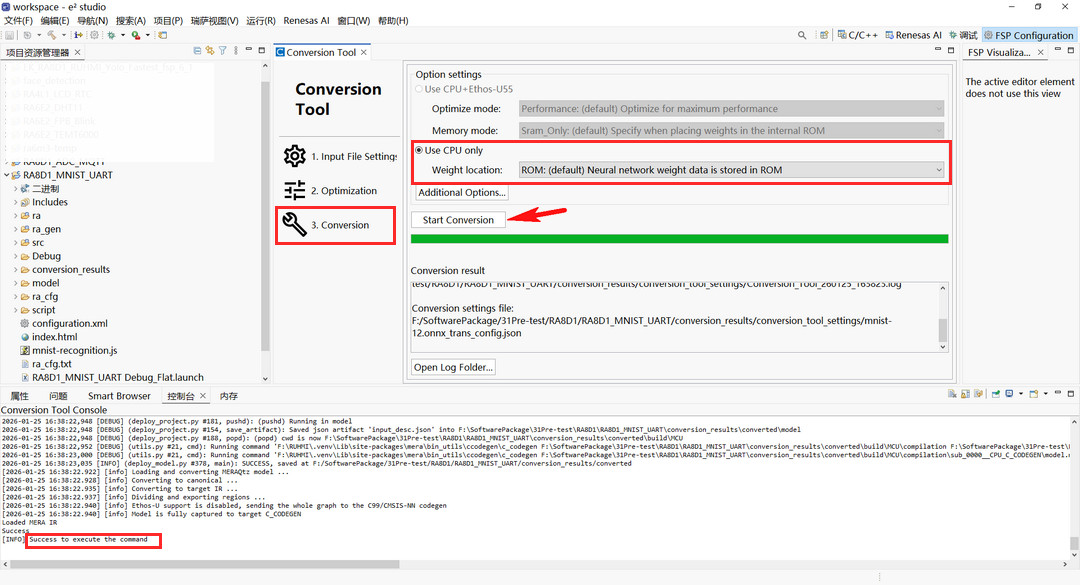

进入转换流程，根据硬件配置选择 CPU/Ethos-U55 推理方案，权重保存位置等参数，点击 Start Conversion 执行转换程序；

待进度条完成，控制台输出 Success command 字样，表明模型转换和部署完成。

总结

本文介绍了瑞萨 CPKCOR-RA8D1B 开发套件结合 RUHMI 框架实现预训练模型转换和部署的项目设计，包括环境搭建、模型量化、模型转换、图形化配置、C源码生成等，为相关产品在边缘 AI 领域的快速开发和应用设计提供了参考。
