一、微服务系统概述

1.1 微服务系统简介

微服务是一种开发软件的架构和组织方法，它将大型应用程序拆分为一系列小型、自治的服务，每个服务都有自己的独立部署、运行和维护，并通过轻量级通信机制相互协作，从而形成一个整体的系统。微服务系统的一些常见优势：

1）独立性和自治性。微服务系统将大型应用拆分为多个小型服务，每个服务都是独立的，可以对其中的每个组件服务进行开发、部署、运营和扩展，而不影响其他服务的功能。
2）弹性和可伸缩性。微服务系统可以根据需求进行水平扩展，只需增加特定服务的实例数量，而不需要整体扩展。
3）技术多样性。微服务系统中的每个服务都可以使用不同的技术栈和编程语言进行开发，选择最适合特定服务需求的工具和技术。
4）专用性。微服务系统中的每项服务都是针对一组功能设计的，并专注于解决特定的问题。
5）可组合性和可扩展性。微服务系统的每个服务都可以独立开发和部署，可以通过组合不同的服务来构建不同的应用场景和功能。
6）容错性和可恢复性。微服务系统中的每个服务都是自治的，即使某个服务发生故障，整个系统仍然可以继续运行。

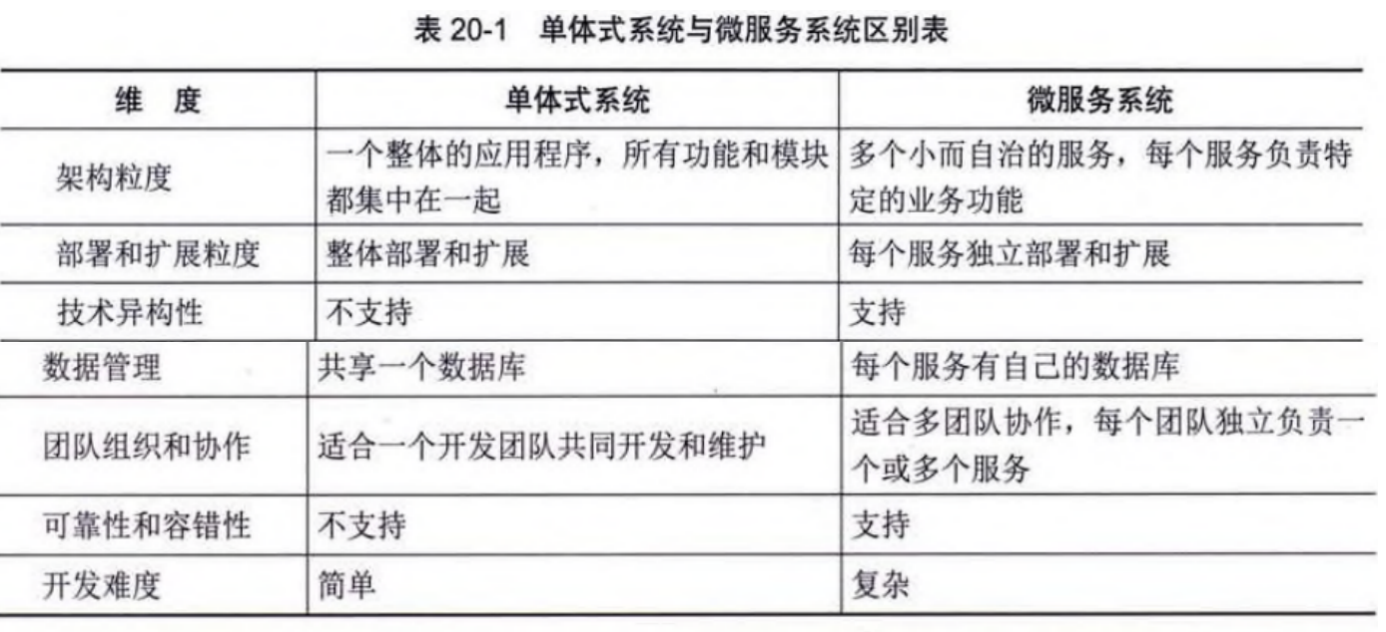

在微服务架构被提出之前，传统的Web开发方式为单体式开发。单体式系统表示一个应用程序内包含了所有需要的业务功能，每个业务功能都是不可分割的。其与微服务区别如下：

基于微服务的架构和组织方式来创建微服务系统的实现方式：

1）基于容器化技术。使用容器化技术，如Docker或Kubernetes，将每个微服务打包成独立的容器，每个容器运行一个服务。容器化技术提供了隔离性、可移植性和弹性扩展的能力，使得微服务可以独立部署和管理。
2）RESTful API。每个微服务通过RESTful API暴露自己的功能，并通过HTTP或HTTPS进行通信。服务之间可以通过API进行数据交互和调用。
3）消息队列。使用消息队列系统，如Apache Kafka或RabbitMQ，实现微服务之间的异步通信。微服务可以通过发送和接收消息来进行解耦和协作，提高系统的弹性和可伸缩性。
4）服务注册与发现。使用服务注册与发现的机制，如Netflix Eureka或Consul，实现微服务的动态发现和调用。
5）服务网关。使用服务网关，如NetflixZuuI或NGINX，作为微服务系统的入口和流量路由器。服务网关可以提供负载均衡、安全认证、请求转发和缓存等功能，简化客户端和服务之间的通信。
6）分布式数据库。使用分布式数据库，如Apache Cassandra或MongoDB，可以实现数据的分布式存储和管理。

1.2 微服务系统特征

微服务系统具有以下特征：

服务自治性。微服务系统中的每个服务都是自治的，即每个服务都有自己独立的代码库、数据库和团队。这种自治性使得每个服务能够独立开发、部署和运行，而不受其他服务的影响。
服务单一职责。微服务系统中的每个服务应该专注于解决一个特定的业务问题，具有明确的职责范围。这种单一职责的原则有助于保持服务的内聚性和可维护性。
服务松耦合。微服务系统中服务之间应该是松耦合的，即应尽量减少彼此之间的依赖关系。这种松耦合性使得服务能够独立演化和变更，而不会对整个系统造成波及。
分布式部署。微服务系统中的服务可以独立部署在不同的服务器或容器中，甚至可以跨多个数据中心进行部署。这种分布式部署使得系统能够更好地应对高并发和大规模的需求。
技术异构性。微服务系统中的每个服务可以使用不同的技术栈和工具，选择适合自身需求的最佳技术。这种技术异构性使得团队可以灵活选择和使用最适合的技术，以满足各个服务的特定需求和技术要求。
弹性和可伸缩性。可以根据负载的变化自动调整和扩展服务的实例。这种弹性和可伸缩性使得系统能够应对高峰时段和大规模流量的需求。
独立演化和部署。微服务系统中的每个服务都可以独立演化和部署，无须影响其他服务。这种独立演化和部署的能力使得系统能够更快速地推出新功能、修复错误和进行更新。

二、微服务系统架构

2.1 微服务系统架构

单一职责原则。每个微服务应该只关注一个业务领域，只提供一个明确的功能。
隔离性原则。微服务应该被设计为独立的进程，具有自己的数据库和其他资源。
自治性原则。每个微服务应该是自治的，具有自己的生命周期、状态和行为。自治性原则有助于确保每个微服务都能够自主地进行管理和维护，而不需要依赖其他微服务或中央管理。
弹性原则。微服务应该是弹性的，可以快速适应不断变化的负载和需求。
可观察性原则。微服务应该是可观察的，可以收集和分析有关其状态和行为的数据。
可测试性原则。微服务应该是可测试的，可以进行自动化测试和集成测试。
可维护性原则。微服务应该是可维护的，可以进行快速维护和修改。
安全性原则。微服务应该是安全的，可以提供足够的保护和安全措施，以确保数据和系统的安全性。
智能端点与简单消息传递原则。用于处理服务之间的通信。智能端点指的是服务端点应该尽可能智能和独立，不依赖于其他服务或中心化的组件，而简单消息传递指的是服务之间的通信应该是简单的消息传递，避免复杂的请求-响应交互。

2.2 微服务系统架构模式

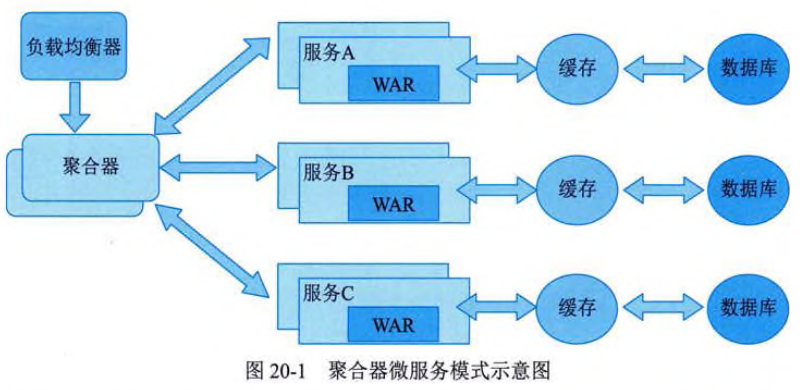

2.2.1 聚合器微服务

主要目标是从多个服务或数据源中收集、处理和聚合信息，并将其转换为需要的数据格式。聚合器可以理解为一个中心化的服务，它的主要功能是接收来自客户端的请求，按照业务逻辑将请求分发给后端的多个服务或数据源，最终将这些数据进行处理、聚合和转换，以生成需要的数据格式，并将其返回给客户端。

聚合器需要具备以下几个功能：

（1）消息转发。负责接收请求并将其转发给后端服务，返回的数据也将由聚合器进行统一传递。
（2）数据聚合。能够根据业务需求对来自多个服务或数据源返回的数据进行聚合和转换，以生成需要的数据格式。
（3）数据缓存。为了提高性能，聚合器通常会使用缓存技术缓存聚合后的数据，以减少后续重复请求的响应时间，避免对于多个服务的高频调用。

聚合器作为服务调用中心的优点：减少网络延迟、减少微服务之间的依赖、提高系统可靠性、提高开发效率。

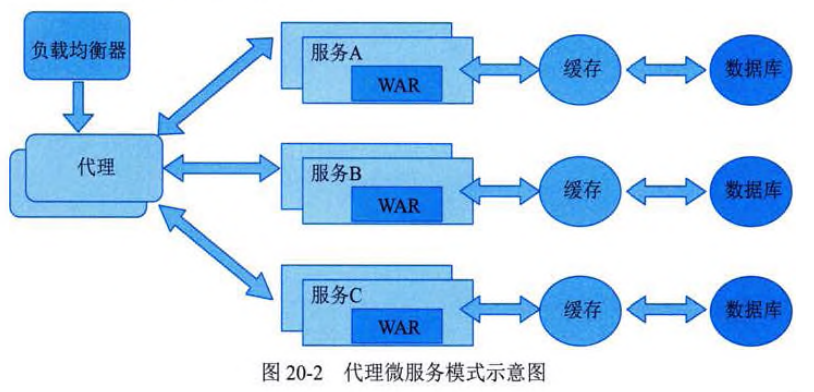

2.2.2 代理微服务

提供了一种将客户端请求转发到后端服务的中间层，同时还可以实现一些常见的服务治理功能。可以有效地解耦客户端和后端服务之间的依赖关系。通常由两部分组成：代理网关和后端服务 。代理网关是客户端和后端服务之间的中间层，负责接收和转发客户端请求，并在请求到达后端服务之前进行一些服务治理的操作。后端服务是实际处理请求的服务。

代理微服务通常采用HTTP或TCP协议进行通信。代理微服务的另一个重要功能是服务治理。服务治理是一种管理分布式系统中各个微服务的方法，它包括负载均衡、故障熔断、限流、服务发现等功能。

代理微服务和聚合器微服务的区别在于，代理微服务中，代理仅委派请求，或者进行数据的转换工作，并不会从后端服务中聚合数据，但会根据业务需求的差别调用不同的微服务。

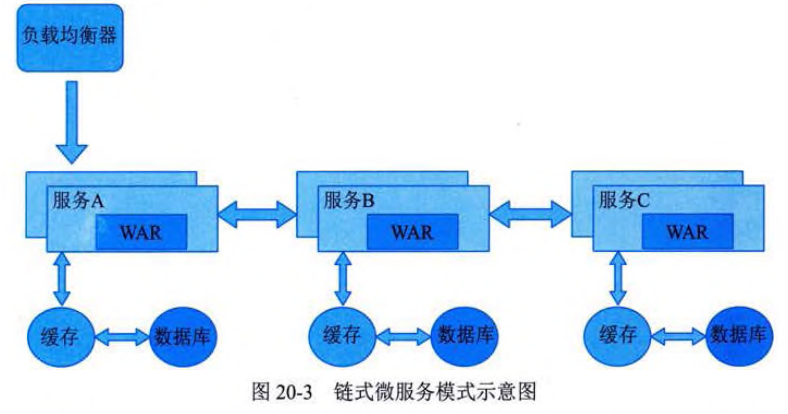

2.2.3 链式微服务

将多个微服务连接在一起，形成一条微服务链。每个微服务负责完成特定的功能，同时将处理结果传递给下一个微服务，以实现复杂的业务逻辑。

每个微服务都是一个独立的服务单元，它们可以通过API调用相互通信。每个微服务都处理特定的任务，然后将结果传递给下一个微服务。每个微服务都可以有自己的独立数据存储，但是也可以共享数据存储。

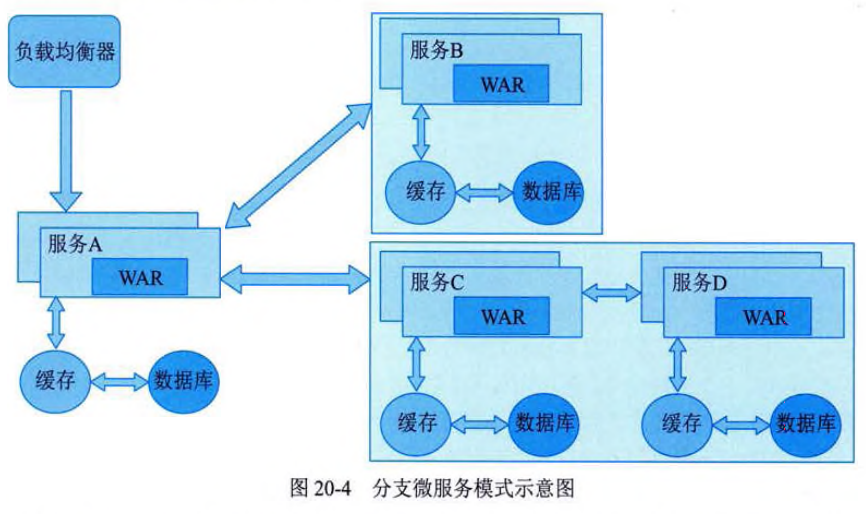

2.2.4 分支微服务

分支微服务是链式微服务的扩展。在分支微服务中，多个微服务将被组织在一起，形成不同的分支结构，每个分支代表一种可能的业务场景或决策路径，并通过链式调用相应请求。

每个分支都是一个独立的微服务单元，它们根据输入数据和条件来确定应该采取的下一步行动。每个分支可以选择执行一个或多个微服务，或者跳转到另一个分支，以响应不同的业务场景或决策路径。分支微服务可以是串联的，也可以是并行的，具体取决于应用程序的设计和需求。

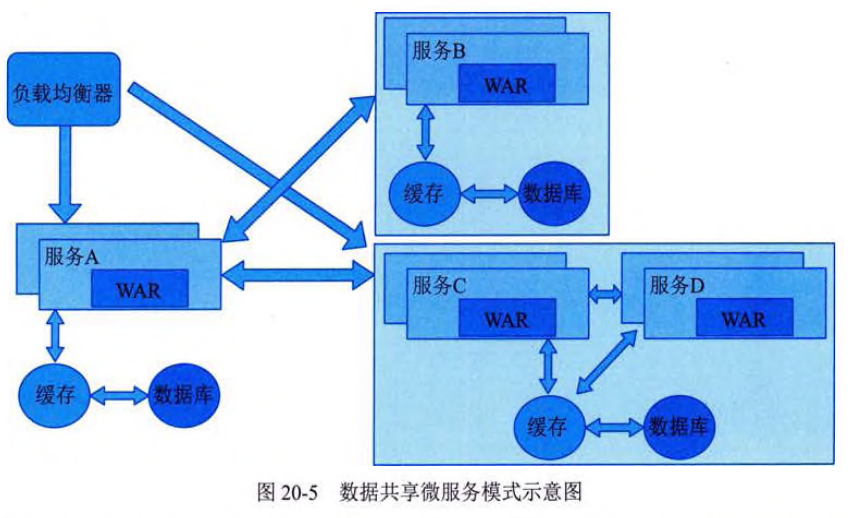

2.2.5 数据共享微服务

数据共享微服务提供了一种在不同微服务之间共享数据的方法。通过共享数据，不同的微服务可以更加高效地协同工作，实现更强大的业务逻辑和功能。

在微服务架构中，每个微服务都是独立的，并且有自己的数据库和数据模型，因此实现数据共享变得更加复杂。数据共享微服务通过将数据访问和管理集中在一个或多个微服务中，来实现在不同微服务之间共享数据的目的。一种方法是使用共享数据库；另一种方法是使用数据代理服务，即在微服务之间添加一个代理层，用于管理和协调数据的共享。

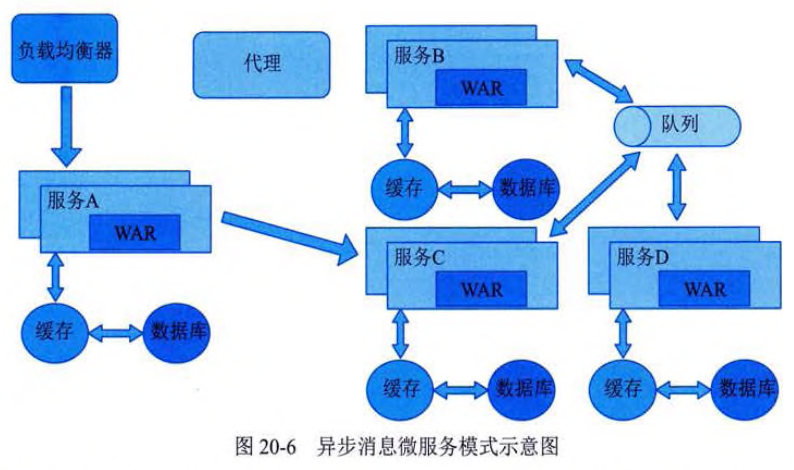

2.2.6 异步消息微服务

异步消息微服务是一种基于消息传递的微服务架构，其设计的目的是解决分布式系统中的异步通信需求。异步意味着服务之间传递消息无需等待响应返回，可以立即执行其他任务。

在异步消息微服务架构中，每个微服务都可以充当消息的生产者和消费者。当一个微服务需要处理某些任务时，它可以将消息发送到消息队列中，然后另一个微服务从队列中获取消息并处理。

异步消息微服务通常使用消息队列作为消息传递的中介，另一个核心概念是事件驱动架构。

异步消息微服务可以实现高性能、可伸缩和可靠的分布式系统。通过使用消息队列作为消息传递的中介，异步消息微服务架构可以实现异步通信模式，从而提高系统的性能和吞吐量。同时，事件驱动架构可以实现高度松耦合的系统设计，从而提高系统的可维护性和扩展性。

三、微服务系统开发

微服务系统开发是一种基于分布式架构的应用程序开发模式，将一个大型的单体应用程序拆分成多个小型的、相对独立的服务，每个服务可以独立部署、扩展和维护。每个服务负责一个特定的业务功能，通过服务间的通信和协作，实现整个应用程序的功能。这种模式可以带来更高的灵活性、可扩展性和可维护性，从而更好地满足不同应用程序的需求。微服务系统开发适用于大型的、复杂的应用程序。

3.1 容器化和自动化部署

容器化和自动化部署是微服务系统开发中非常重要的技术和工具，可以提高开发、测试、部署等方面的效率和可靠性。容器化技术可以将应用程序及其依赖的环境打包成一个可移植的容器，使得应用程序在不同的环境中都可以快速部署和运行，同时也提高了应用程序的可移植性和可扩展性。常用的容器化技术有Docker和Kubemetes。

自动化部署技术可以帮助开发人员快速、可靠地将应用程序部署到不同的环境中，提高开发效率和可靠性。常用的自动化部署技术有Ansible和Jenkins。

3.1.1 Docker

Docker是一种轻量级的虚拟化容器技术，它可以将应用程序及其依赖的库和工具打包成一个可移植的Docker镜像，从而实现快速部署和运行。Docker可以在不同的操作系统和平台上运行，具有高度的可移植性和灵活性。

Docker的特点：轻量级、快速部署和运行、隔离性、可扩展性、易于管理。

3.1.2 Kubernetes

Kubernetes（简称K8s）是一个开源的容器编排平台，用于自动化部署、扩展和管理容器化应用程序。Kubernetes的设计目标是实现跨主机集群的自动化部署、扩展和管理，以及提供容错和自修复机制，从而帮助企业构建可靠、高效、灵活的容器化应用程序。

Kubernetes的架构包括Master和Node两部分。Master负责管理整个集群的状态，并决策在集群中的Node上如何部署容器；而Node则是集群中的工作节点，负责运行和管理容器。

Kubernetes的核心概念包括Pod、Service、Volume和Namespace等。Pod是Kubernetes的最小调度单元，它包含一个或多个紧密耦合的容器，并共享一个网络命名空间和存储卷：Service用于定义一组Pod的访问入口，为Pod提供一个固定的IP地址和DNS名，并支持负载均衡和服务发现等功能；Volume用于为Pod提供持久化存储；Namespace用于将集群划分为多个虚拟集群，以便不同的用户或团队可以独立管理其应用程序。

3.1.3 Jenkins

Jenkins是一个流行的自动化构建和持续集成工具，Jenkins具有很多功能，如可以自动化构建、测试和部署应用程序，可以检查代码质量、生成报告，也可以与各种版本控制系统集成，以及与其他自动化工具进行整合。

在微服务系统中，Jenkins可以用于实现持续集成和持续交付的流程。持续集成是指将开发人员的代码集成到共享代码库中，并进行自动化测试，以确保代码质量和稳定性。持续交付是指将代码部署到生产环境中，以便用户可以使用最新的功能和修复错误的版本。使用Jenkins，可以轻松实现这些流程，并确保系统的质量和稳定性。

3.2 服务注册与发现

服务注册与发现的基本原理是：服务提供者将自己的服务注册到注册中心，服务消费者从注册中心中获取服务的相关信息，然后通过该信息来调用服务提供者。这样就实现了服务提供者和服务消费者之间的解耦，同时也可以保证服务的高可用性和扩展性。有以下常用技术：

3.2.1 Consul

Consul是一款分布式的服务注册与发现工具，它主要用于构建分布式系统。通过将服务注册到自己的中心注册表中，并提供查询接口来管理服务，从而使得服务可以被发现和访问。其功能如下：

(1)服务注册。Consul客户端将服务的元数据注册到Consul服务器中。服务注册包括服务名称、服务地址、端口号等元数据信息。
(2)服务发现。客户端可以通过Consul查询API可用的服务。查询API可以返回健康的服务的列表，包括它们的元数据信息，如服务地址和端口号。服务发现可以通过DNS或HTTP等多种方式实现。
(3)健康检查。Consul允许客户端定义健康检查脚本，以定期检查服务是否正常运行。如果检查失败，则服务将被标记为不可用，并且Consul将从可用服务列表中删除该服务。
(4)多数据中心。Consul支持多个数据中心的部署，这意味着它可以在不同的地理位置部署，从而实现更好的可用性和容错性。
(5)KV存储。Consul提供了分布式的KV存储，用于存储配置数据和共享数据等。客户端可以读取、写入和删除KV数据，并监视数据的更改。

3.2.2 ZooKeeper

ZooKeeper提供了一个分布式协调服务，用于处理分布式应用程序中的协作问题，如分布式锁、选举和配置管理等。ZooKeeper的主要特点是高可用性、高性能和严格一致性。它采用了集群方式运行，每个节点都是对等的。

ZooKeeper的数据模型类似于文件系统，但是ZooKeeper中的数据是存储在内存中的。ZooKeeper中的数据结构称为Znode，每个Znode都可以存储一些数据，同时可以包含一些子节点。ZooKeeper提供了一组API来访问和管理Znode，可以通过这些API来实现分布式锁、分布式选举、配置管理等功能。

在微服务系统中，ZooKeeper通常用于服务注册和服务发现。服务注册是指服务实例在启动时将自己的信息（如IP地址、端口号）注册到ZooKeeper中，而服务发现则是指客户端从ZooKeeper中查询服务信息，并通过负载均衡算法选择一个合适的服务实例进行调用。通过使用ZooKeeper，可以实现服务的动态扩展和缩减，从而提高系统的可伸缩性和可靠性。

3.2.3 Eureka

Eureka是一款基于REST的服务治理框架，用于服务注册和发现。Eureka包含两个组件：Eureka Server和Eureka Client。

Eureka Server是服务注册中心，用于接收各个微服务实例的注册请求，并维护一个服务实例清单，供其他服务使用。

Eureka Client是服务提供方，用于将自身服务注册到Eureka Server，并从Eureka Server获取其他服务的注册信息。

3.2.4 Etcd

Etcd是一个分布式的、高可用的键值存储系统，它主要用于分布式系统中的元数据管理和配置共享。现在已经成为Kubernetes集群的默认数据存储和服务发现组件。Etcd是一个基于Raft协议实现的分布式存储系统，可以提供高可用的数据存储和读取服务。数据是以键值对的形式存储的，它支持基本的CRUD（增删改查）操作，同时还提供了一些高级的功能，如事务操作、监听机制等。

Etcd的工作原理是，每个节点都存储一份完整的数据，数据通过Raft协议进行同步，保证了数据的一致性和高可用性。当某个节点故障时，Etcd会自动进行故障转移，将失效节点上的数据迁移到其他健康的节点上，保证系统的可用性和数据的完整性。

Etcd的特点：高可用性、快速响应、可靠性、灵活性。

在微服务架构中，Etcd通常用作服务注册中心和配置中心，实现服务的注册和发现、配置的共享和更新。

3.3 服务通信

在微服务通信技术中，主要有同步调用、异步调用两种模式。下面是两种模式下的通信技术：

3.3.1 HTTP/REST

HTTP是一个请求-响应协议，客户端向服务器发送请求，服务器返回相应的响应。HTTP特点：简单易用、无状态、可扩展。

REST是一种基于HTTP协议的架构风格。REST架构的核心是资源，每个资源通过唯一的URI来表示，客户端通过HTTP请求对资源进行操作，服务器返回对应的响应。

REST架构特点：资源定位、统一接口、无状态、可缓存。

HTTP/REST在微服务架构中的使用主要优点：简单易用、语言无关性、易于扩展、可缓存、扩平台支持。

3.3.2 gRPC

gRPC是一个高性能、开源的远程过程调用（RPC）框架。gRPC通过定义服务接口和消息格式来实现远程过程调用。在gRPC中，服务端实现特定的服务接口，客户端可以通过gRPC框架生成的代码来远程调用服务。gRPC框架负责将客户端的请求编码成ProtoBuf格式，通过HTTP/2发送到服务端，服务端收到请求后解码并处理请求，并将响应编码成ProtoBuf格式发送回客户端。gRPC使用HTTP/2，可以支持多路复用、流控、头部压缩等特性，提高网络传输的效率和性能。同时，gRPC也支持TLS/SSL加密传输，保障通信的安全性。

gRPC提供了如下4种不同的通信方式：

(1)Unary RPC。单一请求和响应模式，类似传统的HTTP请求和响应模式。
(2)Server Streaming RPC。一次请求，多次响应模式。
(3)Client Streaming RPC。多次请求，一次响应模式。
(4)Bidirectional Streaming RPC。双向流模式，可以在同一个连接上进行双向流式通信。

3.3.3 Thrift

Apache Thrift是一种可伸缩、跨语言的远程过程调用（RPC）框架，它允许不同语言编写的客户端和服务器进行无缝交互。Thrift支持多种语言，Thrift不仅可以在同一语言的不同应用程序之间进行通信，还可以在不同语言的应用程序之间进行通信。这种跨语言的通信方式极大地提高了应用程序的灵活性和可扩展性。

Thrift的高性能是其最大的优势之一。使用二进制协议进行通信，这种协议相对于文本协议而言更为紧凑和高效。此外，Thrift的客户端和服务器都可以使用异步方式进行通信，这种方式可以大大提高系统的吞吐量和响应性能。

3.3.4 Kafka

Kafka是一种高吞吐量的分布式消息队列系统。它被设计用于处理大量的数据流，可以在多个客户端之间进行可靠的数据传输。Kafka使用发布订阅模型，消息发布者将消息发送到特定的主题中，而消息订阅者则从主题中读取消息。

Kafka是一个分布式系统，它的核心设计原则是可扩展性和容错性。它使用分区和副本的概念来实现这些特性。主题被分为多个分区，每个分区在多个服务器上有多个副本。

Kafka的架构主要包括以下几个组件：

（1）Broker。Kafka的服务器节点，每个Broker负责处理一个或多个分区。多个Broker可以组成一个Kafka集群。
（2）Topic。消息的类别，主题。
（3）Partition。分区。
（4）Producer。消息发布者，将消息发送到一个或多个主题中。
（5）Consumer。消息订阅者，从一个或多个主题中读取消息。
（6）Consumer Group。一个消费者组由多个消费者组成。

3.4 安全与权限技术

3.4.1 OAuth2

OAuth2是一种常用的授权协议，允许第三方应用通过代表用户向授权服务器申请访问资源的权限，而不需要直接获取用户的用户名和密码。这种机制提高了安全性和用户隐私保护，并使得多个应用之间可以方便地共享用户的资源。

OAuth2协议包含四个角色：资源所有者（用户）、客户端（第三方应用）、授权服务器和资源服务器。其中，资源所有者拥有资源；客户端向授权服务器请求授权，以访问资源；授权服务器验证客户端的合法性，并返回访问令牌；资源服务器用访问令牌验证客户端的访问请求，以授权访问。

OAuth2协议定义了4种授权模式：

（1）授权码模式。用于Web应用程序的授权流程，将授权码作为临时访问令牌，用于获取访问令牌。
（2）密码模式。适用于受信任的客户端（如本地应用程序），客户端直接通过用户凭据向授权服务器申请访问令牌。
（3）客户端模式。适用于客户端自身访问资源，客户端直接通过客户端凭据向授权服务器申请访问令牌。
（4）隐式授权模式。适用于移动应用程序或Web应用程序，将访问令牌直接从授权服务器发送到客户端，而不需要授权码。

3.4.2 JWT

JWT（JSON Web Token）是一种基于JSON格式的轻量级的认证和授权机制。它可以在不同系统之间安全地传递信息并验证身份。

JWT由三部分组成：头部、载荷和签名。头部包含关于JWT的元数据，通常包含算法和类型信息。载荷包含需要传递的用户信息，如用户ID和角色等。签名用于验证消息是否被篡改，可以保证消息的完整性和真实性。

JWT的使用过程大致如下：当用户登录成功后，服务器将用户信息组成Payload部分，并通过特定算法生成Token，然后将Token发送给客户端。客户端之后每次请求时需要在请求头部携带该Token，服务器可以从Token中解析出用户信息并进行鉴权。

JWT优点：跨语言支持、可扩展性、无状态、可靠性、可移植性。

(1)跨语言支持。JWT是基于JSON格式的，可以被多种编程语言解析和生成。
(2)可扩展性。Payload可以包含任意数量的键值对，可以扩展为更复杂的认证和授权机制。
(3)无状态。服务器不需要保存Token或Session等信息，只需要验证Token的完整性即可。
(4)可靠性。使用签名可以保证消息的完整性和真实性，避免了数据被篡改的风险。
(5)可移植性。JWT可以在不同的平台之间传递，不需要做额外的转换。

3.4.3 TLS/SSL

TLS和SSL是一组用于保护网络通信的协议，TLS是SSL的升级版。它们通过加密通信内容和验证通信双方身份来保护网络通信的安全性。

TLS和SSL的加密通信方式是使用公钥加密技术和对称加密技术相结合的方式来实现的。公钥加密技术用于验证通信双方的身份和交换对称密钥，对称加密技术用于加密通信内容。

TLS/SSL的安全性体现在：数据完整性、加密、身份验证、向后兼容（兼容早期版本）。

3.4.4 API

API网关是一个在微服务架构中非常重要的组件，它作为所有请求的入口，可以对请求进行验证、转发、路由、限流、负载均衡、缓存、监控等多种操作。API网关作为整个系统的入口，所有外部请求都会经过它。API网关的主要作用是将请求转发到后端的微服务，同时对请求进行校验、鉴权、限流、缓存等操作，以保证系统的安全性和可靠性。

(\bullet) 使用API网关的优势主要有：简化系统架构、提高系统可靠性、安全性、性能。

3.5 运维监控

微服务系统的运维监控技术主要包括以下几方面：

(1) 应用性能监控 (APM)。是一种对应用程序进行实时性能监控、分析和管理的技术。它可以实时收集应用程序的运行数据，分析应用程序的性能指标。
(2) 日志管理。是指对应用程序产生的日志进行收集、存储、分析和检索。
(3) 事件管理。是指在微服务系统中收集、处理和管理事件，包括应用程序的错误、警告、通知等事件。通过事件管理，可以及时发现和解决问题，确保应用程序的稳定性和可用性。
(4) 配置管理。是指对微服务系统中的配置文件、代码、环境等进行管理和更新。

3.5.1 Prometheus

Prometheus是一款开源的监控和告警工具，从被监控的应用中获取指标数据，并通过一系列规则进行聚合、存储和展示。

Prometheus包含4个核心组件：Prometheus Server、Client Library、Push Gateway和Alertmanager。

Server是Prometheus的核心组件，它负责从各种数据源中拉取指标数据，并将其存储到本地的时间序列数据库中。同时，Prometheus Server还提供了一个HTTP API，允许用户查询和聚合数据。

Client Library是一组用于收集指标数据的库，支持多种编程语言，允许开发者在应用程序中埋点，从而收集各种指标数据。

Push Gateway是Prometheus的一个可选组件，它允许应用程序主动将指标数据推送到Prometheus Server。

Alertmanager是Prometheus的告警管理器，它负责接收Prometheus Server发送的告警通知，并根据一些预定义的规则进行分组和筛选，最终将告警发送给指定的接收者，如邮件、短信、Slack等。

3.5.2 Grafana

Grafana是一款开源的数据可视化和监控平台，它支持多种数据源，通过数据查询和可视化的方式帮助用户更好地理解数据和监控系统。

Grafana特点：数据源支持广泛、数据可视化灵活、报警功能完善、可扩展性强。

3.5.3 ELK Stack

ELK Stack是一个开源的日志管理解决方案，它由三个独立的开源工具组成：

Elasticsearch是一个分布式的全文搜索和分析引擎。

Logstash是一个用于收集、过滤、转换和输出日志数据的工具。

Kibana是一个用于可视化和分析数据的工具。

ELK Stack的优点包括：开源免费、灵活性和可扩展性、大数据处理、实时性。

ELK Stack的应用场景：日志管理和分析、监控和警报、业务分析和数据挖掘、安全分析和威胁检测。

3.5.4 Zipkin

Zipkin是一个分布式的应用程序追踪系统。Zipkin可以跟踪请求的路径，并显示请求在不同微服务之间的传递时间。它可以提供关于应用性能和行为的详细信息，包括请求的响应时间、错误率和吞吐量等。

Zipkin的架构主要由以下组件构成：

(1) Collector。收集服务调用信息，将其发送到存储后端。
(2) Storage。存储和检索服务调用信息。
(3) API。允许用户查询和检索跟踪信息。
(4) UI。展示跟踪数据和生成可视化图表。

四、微服务系统测试

(\bullet) 根据测试内容的不同，将微服务系统测试分为微服务系统测试特点、过程、功能测试、性能测试以及安全性测试等。

4.1 测试特点

微服务测试特点如下：

分布式测试。包括服务间的交互和通信的测试、跨服务的集成测试、网络延迟和容错性测试等。需要考虑服务之间的依赖关系、消息传递和数据一致性等因素，以确保系统在分布式环境下的功能和性能。
服务自治性。每个服务都需要进行单元测试和集成测试，以确保其功能与其他服务的协同工作。自治性测试需要重点关注服务接口的正确性、服务间的依赖关系和集成测试的有效性。
异步通信和消息传递。异步通信机制使得消息的处理变得复杂，需要确保消息的正确传递、顺序和一致性。测试人员需要验证消息的发布、订阅和处理的正确性，以及确保消息队列的稳定性和可靠性。
数据一致性。验证数据在服务间的复制、更新和同步过程中的一致性，以确保数据的完整性和准确性。
故障恢复和弹性。微服务系统具有弹性和容错能力，能够在服务故障或不可用时进行快速恢复和弹性扩展。测试人员需要模拟故障情况，测试系统的容错性和弹性扩展机制。

在开发阶段，需要重点测试每个服务的独立单元，验证其功能和逻辑的正确性。在集成阶段需要测试不同服务之间的接口和交互，确保消息传递、数据一致性和依赖关系的正确性。在系统测试阶段，需要进行功能测试、性能测试、容错性测试和安全性测试。在部署和运维阶段，需要进行部署验证来确保部署过程的正确性和可靠性，进行监控和日志测试验证系统在运行时的可观察性和故障排查能力，以及运维支持。

4.2 测试过程

测试过程：测试计划制订、测试环境搭建、测试用例设计、测试执行、结果分析。

功能测试最重要的是能确保系统的各个功能模块能够正确地执行其预期功能，通过验证每个微服务的功能需求，可以确保系统在不同场景下的功能完整性，满足用户的期望和需求。

根据测试目标的不同，功能测试分为正常功能测试、异常功能测试、数据一致性测试、异步通信和消息传递测试、接口和集成测试、用户界面测试等。

性能测试的目标是评估系统在预期负载下的性能和响应时间，以及发现系统在高负载情况下的性能瓶颈和可扩展性问题。具体内容包括：负载测试、压力测试、并发性测试、延迟测试、吞吐量测试、性能指标监测与分析、可扩展性测试。

容错性测试可以评估系统在面对故障和异常情况时的稳定性和可用性，确保系统能够正常运行并提供可靠的服务。容错性测试还可以验证系统在异常情况下对数据的保护和完整性，确保数据不会丢失或损坏。通过容错性测试也可以验证系统在故障恢复过程中的自动恢复能力，如故障切换、重启等。

内容包括：异常输入测试、服务岩机测试、故障注入测试、异常负载测试、回滚和恢复测试。

通过安全性测试，可以识别和修复系统中的安全漏洞和弱点，以降低系统受到各种攻击的风险。

内容包括：身份认证与授权测试、输入验证与过滤测试、数据保护测试、安全配置测试、漏洞扫描与渗透测试、日志和监控测试、应急响应测试。
