函数及功能块调用
如要实现函数或功能块的调用就要用到运算块，运算块可以代表所有的 POU ，包括功能块、函数甚至包括程序。功能块如计时器，计数器等。可以在FBD，LD的节中插入。运算块可以有任意的输入，任意输出。函数及功能块的图形符号。
与接点和线圈一起，用户也可以插入功能块和程序。在网络中，它们必须有带布尔值的一个输入和一个输出，并可在相同位置上像接点那样使用，也就是说在 LD 网络的左侧。
一、运算块与EN/ENO指令核心原理
功能块图（FBD）以运算块为核心，运算块可代表函数、功能块、程序等所有POU，EN/ENO为运算块的条件执行接口，用于实现功能块的启动控制和状态反馈，是FBD复杂逻辑控制的核心指令。
1. 运算块分类及基础规则
- 标准运算块：无EN/ENO接口，前端能流满足条件时自动执行，执行结果直接传递至下游，适用于无需条件控制的基础运算（如普通定时器、计数器）。

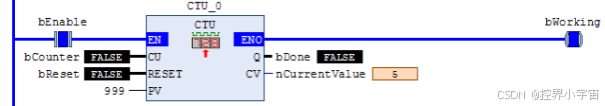

- 带EN/ENO的运算块 ：含EN（执行使能）和ENO（执行反馈）两个接口，仅当EN为TRUE时，运算块执行运算；执行完成后ENO同步为TRUE，反馈执行状态；EN为FALSE时，运算块不执行，ENO同步为FALSE。
- 空运算块：需手动输入功能块/函数名，适用于熟悉指令的用户，可快速调用自定义功能块，支持带EN/ENO和标准两种模式。
2. EN/ENO指令关键特性
EN与ENO为布尔型接口，遵循"执行-反馈"闭环逻辑：
- EN为执行前提，优先级高于运算块内部逻辑，即使内部参数满足，EN为FALSE时仍不执行。
- ENO为执行结果反馈，仅当运算块正常执行（无故障）时为TRUE，可用于触发下游逻辑（如联动其他功能块）。
- 若将EN接口接常数TRUE，带EN/ENO的运算块与标准运算块功能一致，可灵活切换控制模式。
二、实操案例：带使能的工件计数控制（包装生产线）
1. 控制需求
包装生产线中，需对 passing 工件计数：① 计数使能信号（bCountEnable）有效时，工件检测传感器（bPartDetect）每触发一次（上升沿），计数器加1；② 计数达到设定值（PV=100）时，触发报警信号（bCountAlarm）；③ 通过ENO接口反馈计数器执行状态（bCountRunning）。

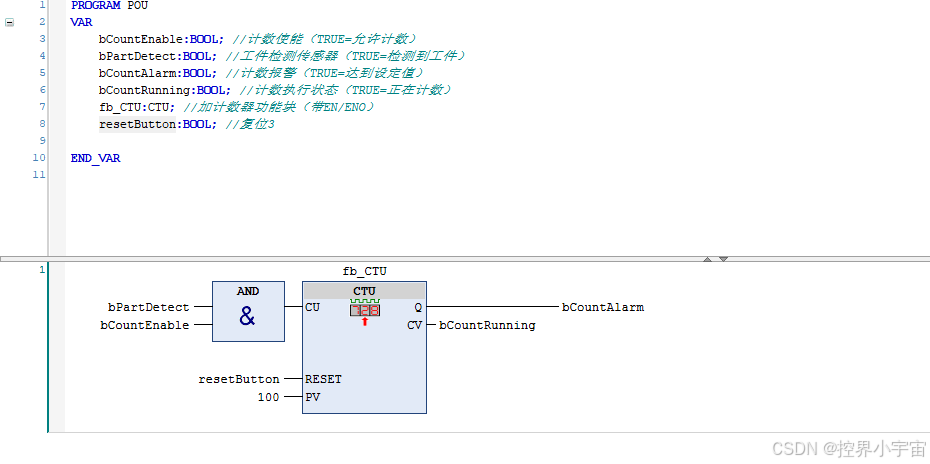

2. 变量声明
|----------------------------------------------------------------------------|
|
|
3. FBD程序及指令应用解析

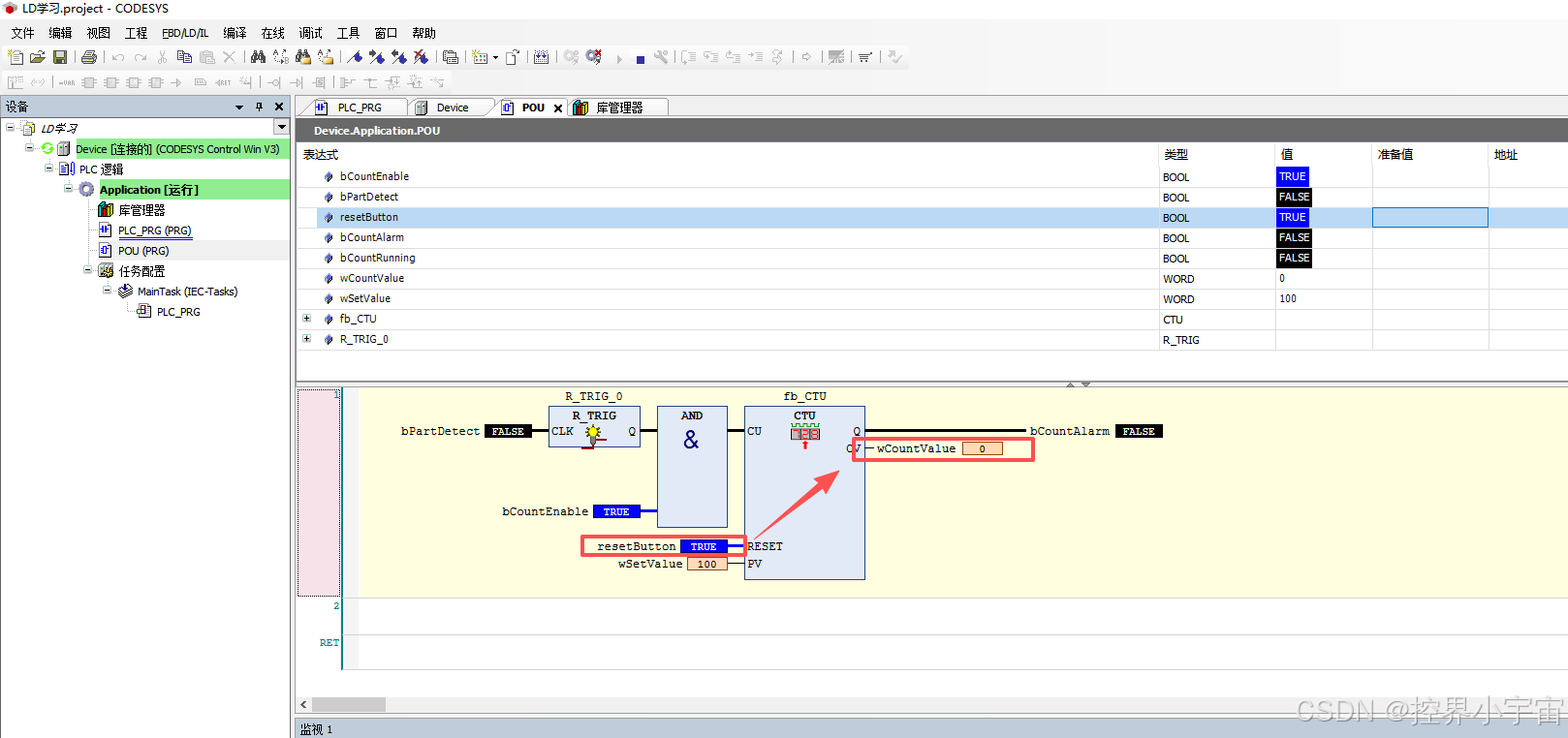

- 运算块选择：选用带EN/ENO的CTU加计数器功能块（fb_CTU），实例名fb_CTU作为唯一标识，块内标注功能块类型CTU，输入接口CU接bPartDetect，PV设为100。
- EN/ENO指令应用：EN接口接bCountEnable，当bCountEnable为TRUE时，计数器启动，检测bPartDetect的上升沿并计数；ENO接口接bCountRunning，计数器正常执行时bCountRunning为TRUE，反馈计数状态。
- 计数逻辑：每检测到一次bPartDetect上升沿，fb_CTU.CV（当前计数值）加1；当CV≥PV时，fb_CTU.Q变为TRUE，触发bCountAlarm线圈通电，发出报警信号。
- 停止逻辑：当bCountEnable为FALSE时，EN为FALSE，计数器停止计数，ENO变为FALSE，bCountRunning同步置FALSE，即使bPartDetect触发，CV也保持不变。
