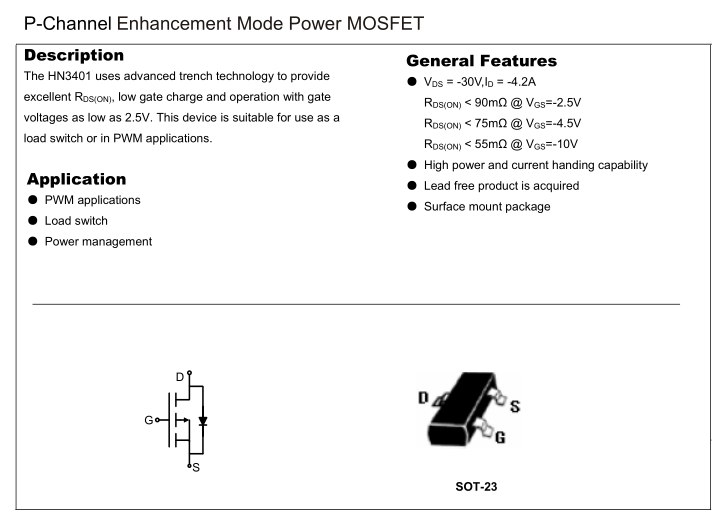

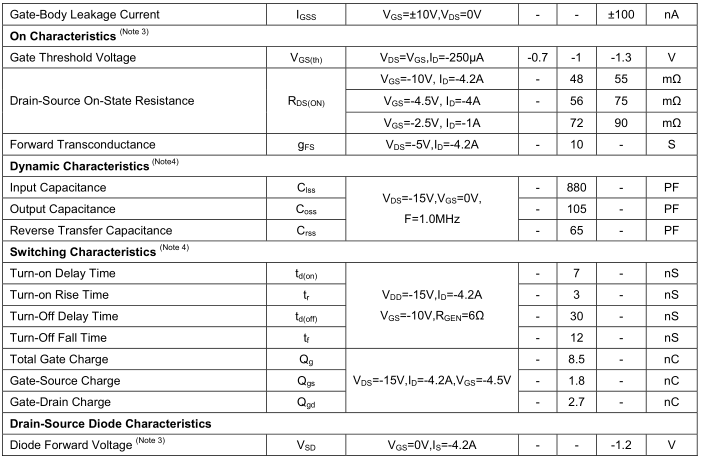

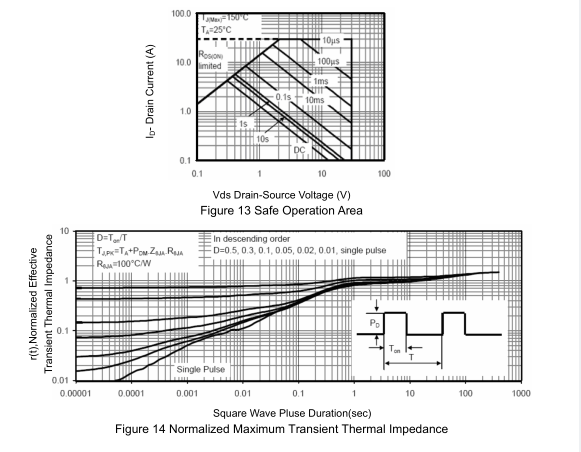

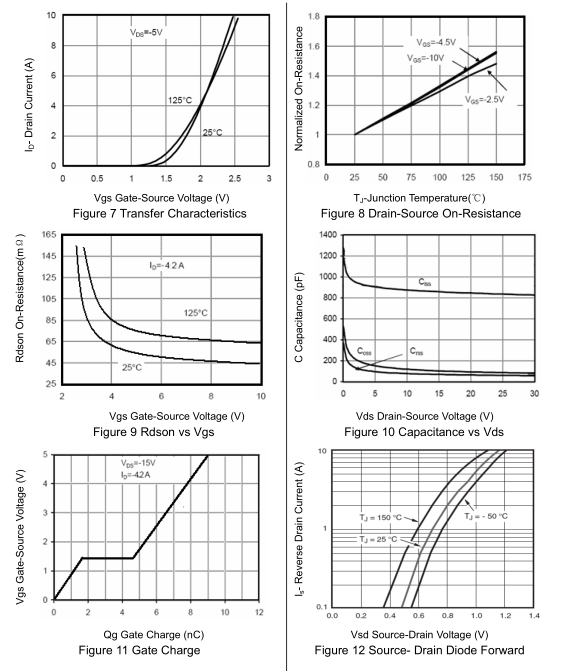

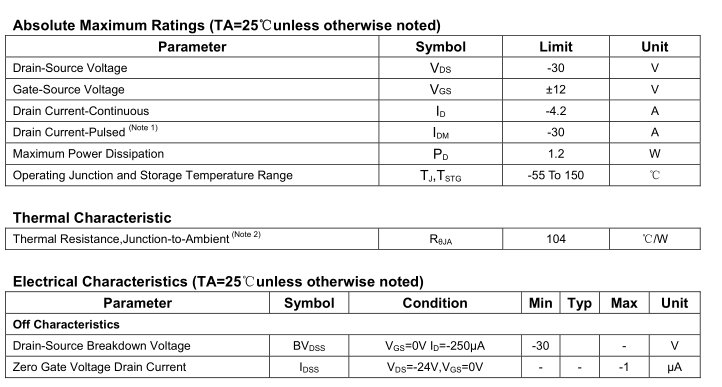

HN3401 是P 沟道增强型 MOSFET（替代 AO3401），核心优势是SOT-23 小体积、低 Rds (on)、大电流、直接替代，适合低压（3.3V/5V/12V）、小功率、便携 / 消费电子的高端开关、电源管理、负载驱动场景。
核心应用分类（按场景）
| 应用场景 | 典型用途 | 核心优势 |
|---|---|---|
| 电源管理 | 电池保护、电源路径切换、LDO 旁路、DC-DC 同步整流 / 高端开关 | P 沟道高端开关无需自举，电路简单，低损耗 |
| 负载开关 | USB 口 / 传感器 / LED / 继电器 / 电磁阀开关 | 4.2A 大电流，SOT-23 高密度布局 |
| 电机驱动 | 小型直流电机（玩具 / 风扇 / 门锁）、H 桥 P 上管 | 低压大电流，适合电池供电系统 |
| 保护电路 | 防反接、过流 / 过压保护、浪涌抑制 | 快速开关，低导通压降，ESD 防护 |
| 消费电子 | 手机 / 平板 / 笔记本电池管理、IoT 设备、安防监控 | 国产替代降本，无需改板 |
典型应用电路
- 高端负载开关（最常用，控制 5V/3.3V 负载）
电路拓扑：S 接电源，D 接负载，G 通过电阻下拉 / 上拉控制
核心器件：HN3401 ×1、Rg (10k~100k) ×1、续流二极管 (1N4007/Schottky) ×1（感性负载必加）
工作原理：
控制端 = 高（VCC）：VGS=0 → 截止，负载断电
控制端 = 低（GND）：VGS≈-VCC → 导通，负载得电
设计要点：
Rg 选 10k~100k：兼顾开关速度与抗干扰，10k 适合高频，100k 适合低功耗
感性负载（电机 / 继电器）必须并联续流二极管，D→S 方向，吸收反向电动势
大电流（>2A）：PCB 加散热铜皮，S/D 极加宽走线
适用：LED 背光、传感器电源、USB 口负载、继电器驱动
- 电池防反接保护（单节锂电 / 5V 系统）
电路拓扑：HN3401 串联在电池正极，S 接电池 +，D 接系统 +，G 接电池 -（GND）
核心器件：HN3401 ×1、Rg (100k) ×1
工作原理：
电池正接：VGS=Vbat-0≈-Vbat → 导通，系统供电
电池反接：VGS=0 → 截止，保护后级电路
设计要点：
无需额外控制，自动防反接，导通压降≈Id×Rds (on)（4.2A 时≈0.19V）
适合 3.7V 锂电、5V USB 供电系统，替代传统二极管防反接（压降更小，效率更高）
- 双电源自动切换（电池 + USB / 适配器）
电路拓扑：HN3401 + 肖特基二极管 + 下拉电阻，实现高优先级电源优先供电
核心器件：HN3401 ×1、肖特基二极管 (SS34) ×1、Rg (100k) ×1
工作原理（USB 5V + 锂电 3.7V）：
USB 插入（5V）：二极管导通，G 极被拉到 5V，VGS≈0 → HN3401 截止，USB 供电
USB 拔出：G 极通过 Rg 下拉到锂电负极，VGS≈-3.7V → HN3401 导通，锂电供电
设计要点：
优先级：适配器 / USB 电压 > 电池电压，二极管压降越小越好（肖特基优先）
适用：充电宝、IoT 设备、手持设备的电源路径管理
- 小型直流电机驱动（H 桥 P 上管）
电路拓扑：P+N H 桥（上管 PMOS HN3401，下管 NMOS AO3400/NCE3400）
核心器件：HN3401 ×2、NMOS ×2、驱动芯片 (TC4427/TD340) ×1、续流二极管 ×4
工作原理：
上管 PMOS 控制高端，下管 NMOS 控制低端，实现电机正转 / 反转 / 制动
驱动芯片提供死区时间，避免上下管直通
设计要点：
栅极串联 10Ω 电阻：抑制振荡，保护驱动芯片
电机两端并联续流二极管，吸收换向时的反向电动势
适用：玩具电机、风扇、门锁、小型电磁阀（电流≤4A）
- DC-DC 同步整流（Buck/Boost 高端开关）
电路拓扑：Buck 电路高端开关（P 沟道），替代传统肖特基二极管
核心器件：HN3401 ×1、PWM 控制器 (如 MP2307) ×1、电感 ×1、电容 ×2
工作原理：
PWM 信号控制 HN3401 导通 / 截止，实现高效降压
同步整流：下管 NMOS 同步导通，降低整流损耗
设计要点：
适合 5V/3.3V 低压 Buck，输出电流≤3A
栅极驱动电压≥-4.5V，确保充分导通（Rds (on) 最小）
高频（>100kHz）：Rg 选 10k，减少开关损耗。
