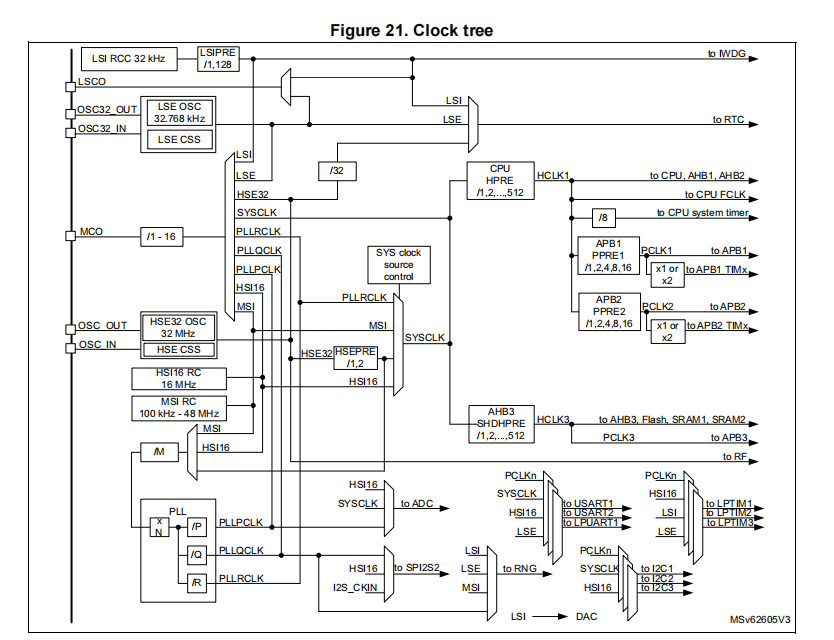

一、顶部低速时钟模块（LSI/LSE）
1. LSI RC 32 kHz（低速内部 RC 振荡器）
- 含义 ：芯片内部自带的低速 RC 时钟，频率固定 32kHz，无需外部晶振。
- 作用 ：仅给独立看门狗（IWDG）、RTC（实时时钟）提供时钟，是低精度内部低速源。
- 你的项目配置 ：CubeMX 中直接禁用 LSI（不勾选），全程不使用。
2. LSE OSC 32.768 kHz（低速外部晶振）
- 含义 ：需外接 32.768kHz 石英晶振的外部低速时钟，精度远高于 LSI。
- 作用 ：主要给RTC提供高精度时钟，也可作为部分低功耗外设的时钟源；LSE CSS 是 LSE 时钟安全系统（检测 LSE 故障时切 LSI，你不用内部可忽略）。
- 你的项目配置 ：若项目需要 RTC，CubeMX启用 LSE并选 32.768kHz 晶振；不需要则直接禁用。
二、高速时钟源模块（HSE/HSI16/MSI）
3. HSE OSC 32 MHz（高速外部晶振）
- 含义 ：需外接高速晶振 （图中 32MHz，实际可按硬件选 8/16/25/32MHz 等）的外部主时钟源，精度最高，是你项目的核心时钟源。
- 作用 ：作为系统时钟（SYSCLK）的主要外部输入，也可直接给 SPI/I2C 等外设供钟；HSE CSS 是 HSE 时钟安全系统（故障切内部，你不用内部可禁用）。
- 你的项目配置 ：CubeMX 中必须启用 HSE，选择实际外接的晶振频率（如 32MHz），后续用它作为 PLL 的输入源。
4. HSI16 RC 16 MHz（高速内部 RC 振荡器）
- 含义 ：芯片内部自带的高速 RC 时钟，固定 16MHz，无需外部元件。
- 作用：系统时钟的备用内部源，也可给 ADC/SPI2S2 等外设供钟，还能作为 PLL 输入源。
- 你的项目配置 ：CubeMX 中禁用 HSI16（不勾选），全程不使用。
5. MSI RC 100 kHz - 48 MHz（多速内部 RC 振荡器）
- 含义 ：芯片内部自带的多速 RC 时钟，频率可在 100kHz~48MHz 间调节，低功耗场景常用。
- 作用：低功耗模式下的核心内部时钟，也可作为系统时钟、PLL 的输入源。
- 你的项目配置 ：CubeMX 中禁用 MSI（不勾选），全程不使用。
三、核心倍频模块（PLL）
6. PLL（锁相环）
- 含义 ：时钟倍频核心模块 ，通过「输入分频（M）→ 倍频（N）→ 输出分频（P/Q/R）」，把低频率输入时钟（HSE/HSI16/MSI）放大为高频率 PLLCLK。
- 作用 ：实现「调最大主频」的关键 ------ 将 HSE（如 32MHz）倍频到芯片支持的最大系统时钟频率（如 180MHz/216MHz，依芯片型号），PLLCLK 是系统时钟的最优高速源。
- 你的项目配置 ：CubeMX 中启用 PLL ，选择PLL 输入源为 HSE （不用内部），配置 M/N/P 分频系数，让 PLLCLK 输出芯片支持的最大频率（比如芯片最大 SYSCLK=180MHz，就把 PLLCLK 设为 180MHz）。
四、系统时钟选择与总线分频模块
7. SYSCLK（系统时钟）
- 含义 ：芯片核心主时钟，由「时钟源选择模块」从 HSE/HSI16/MSI/PLLCLK 中选一个作为 SYSCLK。
- 作用：给 CPU、所有 AHB/APB 总线、核心外设提供基础时钟，是整个芯片的时钟源头。
- 你的项目配置 ：CubeMX 中选择 SYSCLK 源为 PLLCLK（PLLCLK 是 HSE 倍频后的最大频率），让 SYSCLK 达到芯片最大主频。
8. AHB Prescaler（AHB 预分频器，输出 HCLK）
- 含义 ：对 SYSCLK 进行分频（/1,/2,...,/512），输出HCLK（AHB 总线时钟）。
- 作用：HCLK 是 AHB1/AHB2/AHB3 总线的时钟，给 CPU、Flash、SRAM、DMA 等 AHB 外设供钟；HCLK 分频后还生成 CPU FCLK（调试用自由时钟）。
- 你的项目配置 ：CubeMX 中AHB 预分频设为 / 1（不分频），让 HCLK = SYSCLK（最大）。
9. APB1 Prescaler（APB1 预分频器，输出 PCLK1）
- 含义 ：对 HCLK 分频（/1,/2,/4,/8,/16），输出PCLK1（APB1 总线时钟）；APB1 上的定时器时钟：预分频 = 1 时，TIMx=PCLK1；否则 TIMx=2×PCLK1。
- 作用：给 APB1 外设（UART、I2C、SPI、低功耗定时器等）供钟，APB1 是中低速外设总线，最大时钟频率低于 APB2。
- 你的项目配置 ：CubeMX 中APB1 预分频设为 / 1（若芯片 APB1 支持 HCLK 频率）；若 APB1 最大频率低于 HCLK，设为最小分频（如 / 2），让 PCLK1 尽可能大。
10. APB2 Prescaler（APB2 预分频器，输出 PCLK2）
- 含义 ：对 HCLK 分频（/1,/2,/4,/8,/16），输出PCLK2（APB2 总线时钟）；定时器时钟规则同 APB1。
- 作用：给 APB2 外设（高速 UART、SPI、ADC、高级定时器等）供钟，APB2 是高速外设总线，最大时钟频率更高。
- 你的项目配置 ：CubeMX 中APB2 预分频设为 / 1（不分频），让 PCLK2 = HCLK（最大）。
11. AHB3 Prescaler（AHB3 预分频器，输出 PCLK3）
- 含义 ：对 HCLK 分频（/1,/2,...,/512），输出PCLK3（AHB3 总线时钟）。
- 作用：给 AHB3 外设（Flash、SRAM1/SRAM2、RF 模块等）供钟，是片上存储和射频外设的时钟源。
- 你的项目配置 ：CubeMX 中AHB3 预分频设为 / 1（不分频），让 PCLK3 = HCLK（最大）。
五、外设专用时钟与辅助模块
12. 外设专用时钟源（ADC、SPI2S2、RNG、LPTIM、DAC、USART/I2C 等）
- 含义：外设除了用总线时钟（PCLK1/2/3、SYSCLK），还可选择专用源（LSI/LSE/HSI16/MSI/PLLCLK 等）。
- 作用：给特定外设提供独立时钟（如 ADC 用 HSI16/SYSCLK，LPTIM 用 LSI/LSE/HSI16，DAC 用 LSI）。
- 你的项目配置 ：CubeMX 中，所有外设优先选总线时钟（PCLK/SYSCLK/PLLCLK） ，禁用 LSI/HSI16/MSI作为外设时钟源。
13. MCO（微控制器时钟输出）
- 含义：时钟输出引脚，可选择输出 LSI/LSE/HSE/HSI16/MSI/SYSCLK/PLLCLK 等，分频后（/1~16）从 MCO 引脚输出。
- 作用：用于外部测量芯片时钟频率，或给外部器件供钟。
- 你的项目配置 ：CubeMX 中禁用 MCO（不配置 MCO 引脚），无需使用。
14. CSS（时钟安全系统）
- 含义：HSE CSS/LSE CSS，检测外部时钟（HSE/LSE）故障，故障时自动切换到内部时钟（LSI/HSI16）。
- 作用：提高时钟系统可靠性，防止外部时钟失效导致系统崩溃。
- 你的项目配置 ：CubeMX 中禁用 CSS（不勾选），避免故障时切到内部时钟（若需启用，需确保外部晶振电路稳定）。
15. 其他辅助模块（LSCO、IWDG、RTC）
- LSCO：低速时钟输出，输出 LSI/LSE，给外部低功耗器件供钟→ 你的项目禁用。
- IWDG（独立看门狗）：时钟源仅为 LSI→ 你的项目禁用（因不用 LSI）。
- RTC（实时时钟）：时钟源可选 LSI/LSE→ 你的项目若用 RTC，选 LSE；不用则禁用。
你项目的 CubeMX 时钟配置核心步骤（极简版）
- 时钟源：禁用 LSI/HSI16/MSI → 启用 HSE（选实际晶振频率）。
- PLL：启用 PLL → 输入源选 HSE → 配置分频 / 倍频，让 PLLCLK = 芯片最大 SYSCLK。
- 系统时钟：SYSCLK 源选 PLLCLK。
- 总线分频：AHB/APB1/APB2/AHB3 预分频均设为 / 1（不分频，最大时钟）。
- 外设时钟：所有外设选总线时钟（PCLK/SYSCLK/PLLCLK），禁用内部源。
- 辅助模块：禁用 MCO/CSS/IWDG，RTC（若用）选 LSE。
