形态学与多尺度处理
形态学处理图像几何形状，多尺度构建分层表示，共同构成传统计算机视觉结构分析与尺度兼容处理的关键技术体系。
Ⅰ、引言
刚接触计算机视觉的同学，大多会从最基础的操作开始：调整亮度、做灰度转换、用模糊和边缘检测找轮廓。这些方法直观好用，但很快就会遇到一个共同问题 ------只看像素灰度，很难真正理解图像里的 "形状" 和 "结构"。
比如一张有噪点的二值图，小噪点和真正目标混在一起，简单阈值分割分不开；目标边缘有毛刺、内部有小洞，普通滤波要么去不掉干扰，要么把有用的轮廓一起磨掉；还有同一张图里，既有细小的纹理细节，又有大块的区域轮廓，只用一种固定的处理方式，总会顾此失彼 。这些场景，正是传统灰度运算不好解决，而形态学和多尺度处理擅长的地方。
数学形态学 ，是计算机视觉里专门用来处理形状、结构、轮廓 的一套基础方法。它不纠结像素具体的灰度数值，而是把图像看成 "点的集合"，用一个小模板（结构元素）在图上移动，通过简单的膨胀、腐蚀、开合运算 ，就能实现去小噪点、补孔洞、修边缘、拆分粘连目标 这些操作。对新手来说，它是理解 "从像素到形状" 的第一步，也是很多分割、检测任务的前置基础。
但只学会基础形态学还不够。现实图像里的目标从来不是统一大小：小到几像素的细节，大到占满画面的区域，特征天然分布在不同尺度 上。固定大小的模板，只能处理对应尺寸的结构，要么丢细节，要么糊轮廓。这就需要引入多尺度处理 的思路 ------ 用不同大小的模板、不同粗细的观察层级，分别提取信息，再把结果整合起来，做到细节和整体都兼顾。
Ⅱ、数学形态学 ------ 图像的几何形状与结构处理
1. 前置基础
在正式学习腐蚀、膨胀这些具体操作之前，我们先把最基础、最核心的几个概念讲明白。这些是后面所有内容的前提，弄懂它们，形态学就一通百通。
（1）图像与结构元素的集合表示
数学形态学最核心的思想，是不把图像当成一堆亮度数字，而是看成一堆坐标点的集合，所有操作都基于"点的归属"来计算。
-
对于二值图像 ：
整张图只有两种像素：黑和白，没有中间灰色。
黑色：值为 0，代表背景，也就是我们不关心的区域。
白色：值为 1 或 255，代表前景 ，也就是我们要处理的目标（文字、细胞、零件、图形等）。
我们把图里所有白色前景像素的坐标 (x,y) 打包在一起 ，起一个名字叫集合 A A A。
除了这些点以外的所有黑色区域，统称为 A A A 的补集，记作 A c A^c Ac，也就是背景。
举个例子：一张图里有一个白色正方形，那这个正方形边界和内部每一个像素的坐标放在一起，就是集合 A A A。
-
对于结构元素 ：
可以理解成一个固定大小、固定形状的小模板 ，比如 3×3 方形、小十字、小圆等。
我们给它起名叫集合 B B B。
这个小模板有一个中心参考点，叫原点（锚点），一般就是正中心。我们在图上滑动操作时，就是用这个中心点去对准图像上的每一个像素。
你可以把结构元素想象成一把"小印章"或"小尺子"，后面所有腐蚀、膨胀，都是拿着这把尺子在图上挨个判断。
总结一句：
形态学的所有操作，本质就是用小模板 B B B，在前景集合 A A A 上做各种规则判断，不同规则就对应腐蚀、膨胀等不同效果。
（2）平移与反射
在学习腐蚀和膨胀的公式前，要先懂两个最基础的"点集移动方式"，它们是后面公式的组成零件。
-
集合的平移
平移就是把结构元素 B B B 整体从一个位置，挪到图像上的另一个位置 ( x 0 , y 0 ) (x_0,y_0) (x0,y0)。
平移后的集合记作 B ( x 0 , y 0 ) B_{(x_0,y_0)} B(x0,y0)，数学写法是：
B ( x 0 , y 0 ) = { ( x + x 0 , y + y 0 ) ∣ ( x , y ) ∈ B } B_{(x_0,y_0)} = \{ (x+x_0, y+y_0) \mid (x,y) \in B \} B(x0,y0)={(x+x0,y+y0)∣(x,y)∈B}解释：原来小模板里每个点的坐标是 (x,y)，平移之后，每个点的 x 都加 x₀，y 都加 y₀，相当于把整个小模板完整地"挪过去"，形状、大小完全不变，只是换了个位置。这就是我们常说的"结构元素在图像上滑动"。
-
集合的反射（对称）
反射就是把结构元素 B B B 以它的原点为中心，做一次上下左右的镜像翻转。
反射后的集合记作 B ^ \hat{B} B^，数学写法是：
B ^ = { ( − x , − y ) ∣ ( x , y ) ∈ B } \hat{B} = \{ (-x, -y) \mid (x,y) \in B \} B^={(−x,−y)∣(x,y)∈B}解释：把小模板沿着中心对称翻一面，x 变成 -x，y 变成 -y。对称之后，方形、十字形这种对称形状看起来没变，但不规则形状会左右/上下颠倒。这个操作在膨胀里会用到，是膨胀和腐蚀在数学上的关键区别之一。
2. 腐蚀（Erosion）：前景集合的"收缩与裁剪"
腐蚀是数学形态学里最基础、最常用的算子，作用非常直观：让图像里的前景目标整体向内收缩、变小一圈，同时清除掉细小的前景噪点。下面结合对比图，从数学定义、运算逻辑、直观效果到示例，一步步讲透。
（1） 数学定义（二值图像）
在二值图像中，我们把前景目标的所有像素点（图中左侧二值化图的白色区域，如人物轮廓、帽子）记作集合 A A A，把用来操作的小模板（结构元素）记作集合 B B B。
A A A 被 B B B 腐蚀的结果（图中右侧腐蚀效果的白色区域）记作 A ⊖ B A \ominus B A⊖B，标准数学表达式为：
A ⊖ B = { ( x , y ) ∣ B ( x , y ) ⊆ A } A \ominus B = \{ (x,y) \mid B_{(x,y)} \subseteq A \} A⊖B={(x,y)∣B(x,y)⊆A}
（2） 数学逻辑拆解
这个公式不用死记，结合这张对比图拆成三步就能彻底理解：
- 把结构元素 B B B 的中心点（原点），对准左侧二值化图里某一个像素位置 ( x , y ) (x,y) (x,y)，相当于把小模板平移到这个点上，得到平移后的集合 B ( x , y ) B_{(x,y)} B(x,y)。
- 检查一件事：平移后的整个小模板 B ( x , y ) B_{(x,y)} B(x,y)，是不是完完全全都落在前景 A A A 内部（也就是完全落在白色区域上），没有任何一个点跑到背景里（黑色区域）。
- 只有"完全在前景里"这一条满足，当前中心点 ( x , y ) (x,y) (x,y) 才保留为前景（白色）；只要小模板有一点点碰到背景（黑色），这个点就直接变成背景（黑色），这也是右侧图边缘比左侧图收缩的核心原因。
简单概括：腐蚀就是用小模板做"严格筛选"，只留能完全包住模板的位置，边缘和细弱区域全部丢掉。

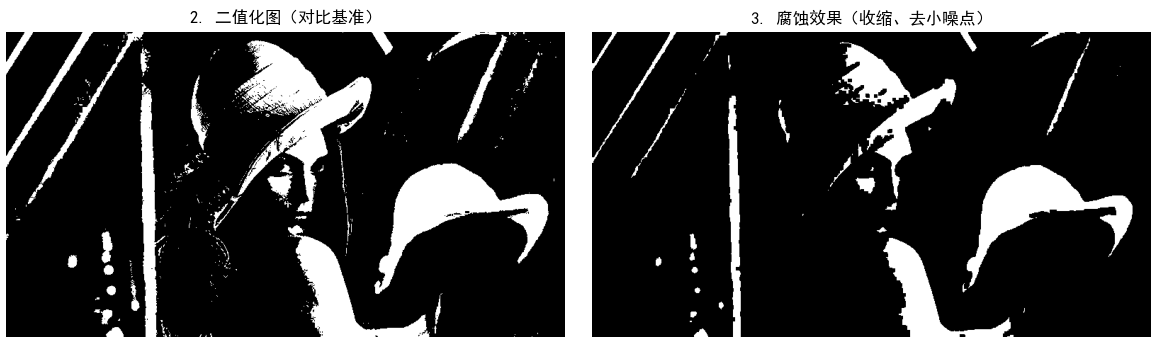

（3） 直观效果与数学本质
- 数学本质：以结构元素 B B B 为"最小单元"，对前景 A A A 做严格包含筛选。只有区域大到能完整放下模板的地方才保留，边缘、突出的细刺、小碎点这类"放不下模板"的区域，统一被裁掉。
- 直观效果（对比图中左侧二值化图与右侧腐蚀效果）：
- 整个前景目标从外边缘向内收缩一圈，收缩宽度由模板大小决定（如图中人物轮廓、帽子边缘均明显变细、向内收紧）；
- 孤立的、面积很小的白色噪点，因为放不下模板，会被直接清除；
- 两个物体之间很细的连接部分，会被直接切断，实现粘连目标分离。
（4） 简单示例
结合图中内容，用最常见的 3×3 方形结构元素 举例：
- 人物轮廓、帽子的中心区域的点：把 3×3 模板放上去，整个模板都在前景内（白色区域），因此这些点全部保留；
- 人物轮廓、帽子的最外圈边缘的点：模板一放，必然有一部分超出前景、碰到背景（黑色区域），因此边缘点全部被去掉，图形向内缩 1 像素（对应右侧图的收缩效果）；
- 图中可能存在的小毛刺（宽度只有 1~2 像素）：根本放不下 3×3 模板，会被直接彻底清除。
3. 膨胀（Dilation）：前景集合的"扩张与填补"
膨胀是腐蚀的对偶运算（二者可以通过集合补集相互转换），效果与腐蚀相反（前景目标"变大、扩张"），数学定义同样基于集合运算。下面我们结合这张对比图来讲解。
（1） 数学定义（二值图像）
在这张图里，二值化图（左）的白色区域（人物轮廓、帽子）就是前景集合 A A A，我们用 3×3 方形小模板作为结构元素 B B B。
A A A 被 B B B 膨胀的结果就是右边的膨胀效果（右） ，记作 A ⊕ B A \oplus B A⊕B（符号 ⊕ \oplus ⊕ 为膨胀运算符），数学表达式为：
A ⊕ B = { ( x , y ) ∣ B ^ ( x , y ) ∩ A ≠ ∅ } A \oplus B = \{ (x,y) \mid \hat{B}_{(x,y)} \cap A \neq \emptyset \} A⊕B={(x,y)∣B^(x,y)∩A=∅}
（2） 数学逻辑拆解
同样把公式翻译成新手能懂的话，结合这张图分3步理解：
- 先对结构元素 B B B 做反射，得到 B ^ \hat{B} B^（这一步是膨胀与腐蚀的核心区别之一，对于方形模板来说，反射后形状不变）；
- 把反射后的结构元素 B ^ \hat{B} B^ 的原点对齐到图像上的某个像素点 ( x , y ) (x,y) (x,y)，得到平移后的集合 B ^ ( x , y ) \hat{B}_{(x,y)} B^(x,y)；
- 判断平移后的 B ^ ( x , y ) \hat{B}{(x,y)} B^(x,y) 与前景集合 A A A 是否有交集 （即 B ^ ( x , y ) \hat{B}{(x,y)} B^(x,y) 中至少有一个点落在前景集合 A A A 上）；
- 如果满足"有交集"，则保留这个像素点 ( x , y ) (x,y) (x,y) 作为膨胀结果的前景（白色）；如果没有交集，则舍弃该点（黑色）。

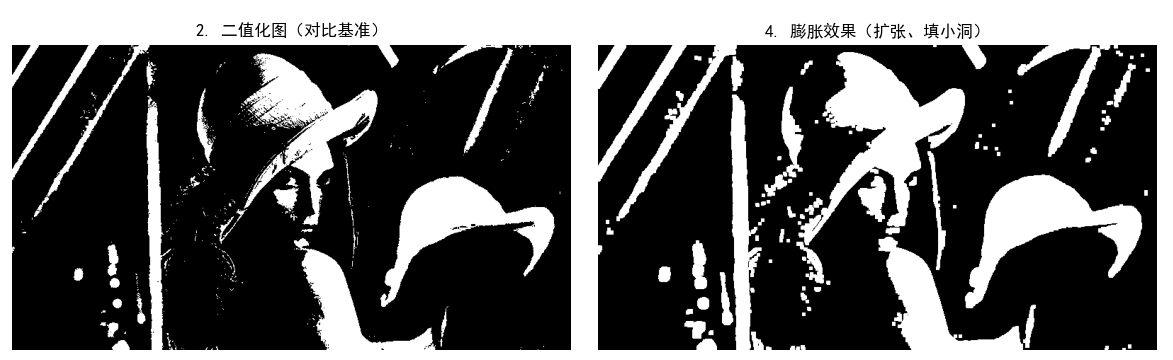

（3） 直观效果与数学本质
- 数学本质：用结构元素 B B B 的反射集去"扩展"前景集合 A A A，所有与 A A A 有接触的 B B B 覆盖区域都会被纳入前景。
- 直观效果（对比图中左侧二值化图与右侧膨胀效果）：
- 前景目标沿边缘向外扩张一圈（扩张的宽度等于结构元素 B B B 的半径/半边长），如图中人物轮廓、帽子的白色区域明显变粗、向外扩张；
- 前景内部的小孔洞（与前景有接触）会被填补，断裂的边缘会被连接起来。
（4） 与腐蚀的对偶关系
膨胀和腐蚀是一对对偶算子，满足以下数学关系（无需记忆，只需理解"相反操作"的逻辑）：
( A ⊕ B ) c = A c ⊖ B ^ (A \oplus B)^c = A^c \ominus \hat{B} (A⊕B)c=Ac⊖B^
解释：前景 A A A 被 B B B 膨胀后的背景，等于 A A A 的背景被 B ^ \hat{B} B^ 腐蚀后的前景，这也印证了"膨胀是扩张、腐蚀是收缩"的相反效果。
（5） 简单示例
结合图中内容，用最常见的 3×3 方形结构元素 举例：
- 人物轮廓、帽子内部的像素：与 B ^ \hat{B} B^ 有交集，保留为白色；
- 人物轮廓、帽子边缘的像素：平移后的 B ^ \hat{B} B^ 会覆盖边缘外一圈的像素，这些像素与 A A A 有交集，被纳入前景，边缘向外扩张1个像素（对应右侧图的扩张效果）；
- 图中人物轮廓上的细小孔洞（只有1-2个像素大）： B ^ \hat{B} B^ 覆盖孔洞时，与周围前景有交集，孔洞被填补。
4. 开运算（Opening）：先腐蚀后膨胀，"去噪不毁形"
开运算不是独立的基础算子，而是腐蚀与膨胀的组合运算，有明确的数学定义和固定的运算顺序，核心价值是"去除前景噪点，同时尽可能保留目标原有形状和大小"。下面结合这张对比图来讲解。
（1） 数学定义（二值图像）
在这张图里，二值化图（左）的白色区域（人物轮廓、帽子）就是前景集合 A A A，我们用 3×3 方形小模板作为结构元素 B B B。
A A A 被 B B B 开运算的结果就是右边的开运算效果（右） ，记作 A ∘ B A \circ B A∘B（符号 ∘ \circ ∘ 为开运算运算符），数学表达式为：
A ∘ B = ( A ⊖ B ) ⊕ B A \circ B = (A \ominus B) \oplus B A∘B=(A⊖B)⊕B
（2） 数学逻辑与运算顺序
- 运算顺序不可颠倒 ：必须是先对 A A A 做腐蚀运算（ A ⊖ B A \ominus B A⊖B），再对腐蚀的结果做膨胀运算；
- 逻辑拆解（结合这张图）：
- 第一步腐蚀：去除前景中的小噪点（如图中左侧二值化图里的细小白色噪点）、毛刺、细小突出物，同时让前景目标轻微收缩；
- 第二步膨胀：将第一步收缩后的前景目标，恢复到接近原有大小和形状，同时不会重新引入之前去除的小噪点（因为噪点已经被腐蚀完全消除，膨胀无法复原无中生有的区域）。

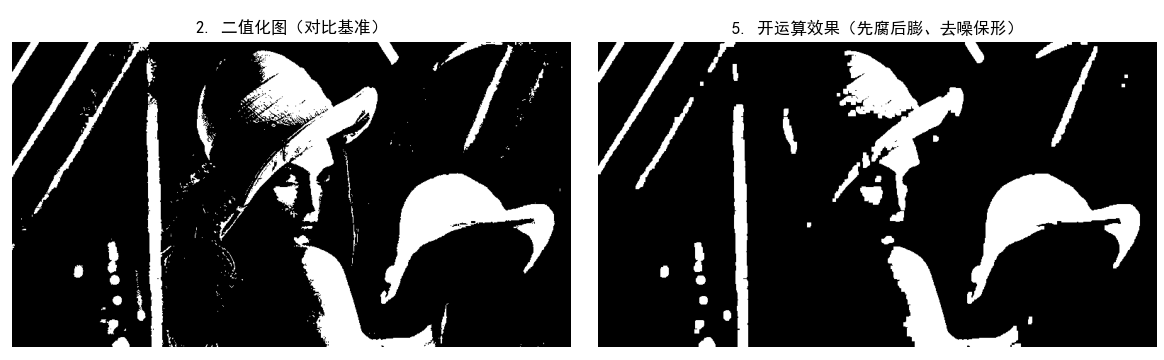

（3） 直观效果与数学本质
- 数学本质：开运算是一种"平滑前景轮廓、去除细小亮区（前景噪点）"的形态学滤波，具有"保大去小"的特性；
- 直观效果（对比图中左侧二值化图与右侧开运算效果）：
- 去除前景上的孤立小噪点、毛刺、细小突出物（如图中左侧的细小白色噪点在右侧图中已消失）；
- 平滑前景目标的外角（尖锐拐角变圆润）；
- 轻微分离粘连不严重的前景目标；
- 几乎不改变前景目标的整体大小、形状和位置（如图中人物轮廓、帽子的整体形态基本保留），这是单独腐蚀或膨胀无法实现的。
（4） 与单独腐蚀/膨胀的区别
如果先膨胀后腐蚀（不是开运算），会导致小噪点被放大，反而更难去除；而开运算的"先腐后膨"，既实现了去噪，又避免了目标过度收缩，这是其核心优势。
5. 闭运算（Closing）：先膨胀后腐蚀，"填洞不毁形"
闭运算是开运算的对偶运算，同样是腐蚀与膨胀的组合运算，运算顺序与开运算相反，核心价值是"填补前景内部的小孔洞、缝隙，同时尽可能保留目标原有形状和大小"。下面结合这张对比图来讲解。
（1） 数学定义（二值图像）
在这张图里，二值化图（左）的白色区域（人物轮廓、帽子）就是前景集合 A A A，我们用 3×3 方形小模板作为结构元素 B B B。
A A A 被 B B B 闭运算的结果就是右边的闭运算效果（右） ，记作 A ∙ B A \bullet B A∙B（符号 ∙ \bullet ∙ 为闭运算运算符），数学表达式为：
A ∙ B = ( A ⊕ B ) ⊖ B A \bullet B = (A \oplus B) \ominus B A∙B=(A⊕B)⊖B
（2） 数学逻辑与运算顺序
- 运算顺序不可颠倒 ：必须是先对 A A A 做膨胀运算（ A ⊕ B A \oplus B A⊕B），再对膨胀的结果做腐蚀运算；
- 逻辑拆解（结合这张图）：
- 第一步膨胀：填补前景内部的小孔洞、缝隙（如图中人物帽子和轮廓上的细小黑色孔洞）、凹口，同时让前景目标轻微扩张；
- 第二步腐蚀：将第一步扩张后的前景目标，恢复到接近原有大小和形状，同时不会重新引入之前填补的孔洞（因为孔洞已经被膨胀完全填补，腐蚀无法复原无中生有的背景区域）。

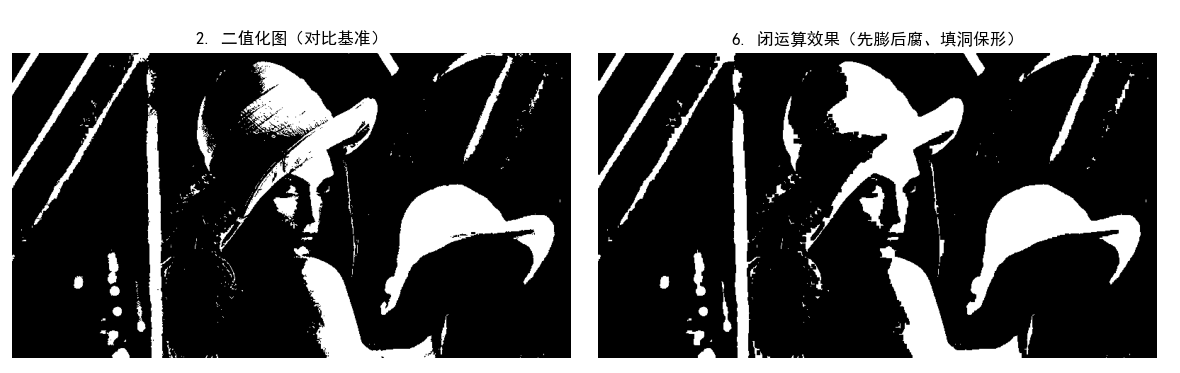

（3） 直观效果与数学本质
- 数学本质：闭运算是一种"平滑前景轮廓、填补细小暗区（前景孔洞、缝隙）"的形态学滤波，具有"保大填小"的特性；
- 直观效果（对比图中左侧二值化图与右侧闭运算效果）：
- 填补前景内部的小孔洞、缝隙、细小凹口（如图中人物帽子上的细小黑色孔洞在右侧图中已被填补）；
- 平滑前景目标的内角（尖锐凹角变圆润）；
- 连接断裂不严重的前景边缘（如图中人物轮廓的细小断裂部分在右侧图中已被连接）；
- 几乎不改变前景目标的整体大小、形状和位置（如图中人物轮廓、帽子的整体形态基本保留），这是单独腐蚀或膨胀无法实现的。
（4） 与开运算的对偶关系
闭运算和开运算互为对偶，满足以下数学关系：
( A ∙ B ) c = A c ∘ B ^ (A \bullet B)^c = A^c \circ \hat{B} (A∙B)c=Ac∘B^
人话解释：前景 A A A 被 B B B 闭运算后的背景，等于 A A A 的背景被 B ^ \hat{B} B^ 开运算后的前景，对应"填洞"与"去噪"的相反功能。
6. 总结：数学形态学四大算子核心对比
为了帮你快速区分和记忆，我们把腐蚀、膨胀、开运算、闭运算的核心信息整理成表格：
| 算子 | 运算顺序 | 核心功能 | 对应效果（结合示例图） |
|---|---|---|---|
| 腐蚀 | 单独运算 | 收缩前景、去小噪点 | 人物轮廓变细、小毛刺消失 |
| 膨胀 | 单独运算 | 扩张前景、填小孔洞 | 人物轮廓变粗、小缺口被填补 |
| 开运算 | 先腐蚀后膨胀 | 去噪点、保形状 | 小噪点消失，人物形态基本不变 |
| 闭运算 | 先膨胀后腐蚀 | 填孔洞、保形状 | 小孔洞消失，人物形态基本不变 |
核心逻辑：
- 单独算子（腐蚀/膨胀）：做单一的收缩/扩张，但会改变目标大小；
- 组合算子（开/闭运算）：通过"先操作后恢复"的方式，在完成去噪/填洞的同时，保留目标原有形态。
到这里，数学形态学中最核心的几何结构处理方法就全部讲清楚了------这些操作能帮我们把图像的形状、轮廓"整理规整"，是后续图像分割、目标检测等任务的关键预处理工具。
Ⅲ、多尺度处理 ------ 图像的分辨率层级与尺度分解
1. 前置基础
在正式学习金字塔之前，先明确多尺度处理的核心问题：
图像中的目标往往是"多尺寸共存"的（比如一张图里既有小的文字，又有大的物体），而单一尺寸的操作（比如固定大小的模板）只能处理某一种尺寸的目标，无法兼顾所有细节。
多尺度处理的思路是：把图像分解成不同分辨率的层级，让"小目标"留在高分辨率层、"大目标"留在低分辨率层，再针对不同层级单独处理。
而实现这一思路的经典工具，就是高斯金字塔 （负责"缩小分层"）和拉普拉斯金字塔（负责"记录细节"）。
2. 高斯金字塔（Gaussian Pyramid）：图像的"下采样多尺度层级"
(1) 数学定义与核心步骤
高斯金字塔是由原始图像逐层缩小得到的"图像堆"，第 i i i 层高斯图像 G i G_i Gi 的生成公式为：
G i = Downsample ( GaussianBlur ( G i − 1 ) ) G_i = \text{Downsample}\left( \text{GaussianBlur}(G_{i-1}) \right) Gi=Downsample(GaussianBlur(Gi−1))
其中：
- G i − 1 G_{i-1} Gi−1：上一层（分辨率更高）的高斯图像；
- GaussianBlur \text{GaussianBlur} GaussianBlur：用高斯滤波器对图像做模糊处理；
- Downsample \text{Downsample} Downsample：去掉图像的偶数行和偶数列，尺寸缩小为原来的 1/2。
(2) 数学逻辑拆解
拆成两步理解，核心是"先模糊再缩小"：
- 先做高斯模糊：目的是消除"直接缩小"带来的锯齿（比如直线变阶梯），让缩小后的图像更平滑；
- 再做下采样：把图像尺寸减半，得到更小的下一层图像。

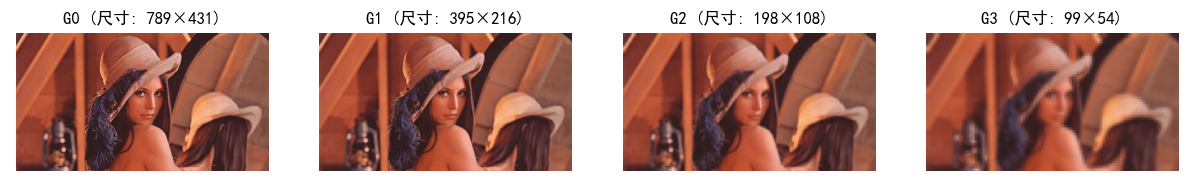

(3) 直观效果与数学本质
- 数学本质：对图像做"多尺度降维"，把不同尺寸的目标分配到不同层级；
- 直观效果：
- 底层 G 0 G_0 G0：原始图像，尺寸最大、细节最丰富（能看到小纹理）；
- 上层 G 1 / G 2 G_1/G_2 G1/G2：尺寸依次减半，细节减少、大轮廓更突出（只保留大物体）。
（配"原始图→G1→G2"的金字塔层级图）
(4) 简单示例
用一张包含"小文字+大物体"的图举例：
- G 0 G_0 G0（原始层）：能同时看到小文字和大物体；
- G 1 G_1 G1（缩小1/2）：小文字变得模糊，大物体轮廓清晰；
- G 2 G_2 G2（缩小1/4）：小文字消失，只剩大物体的整体形状。
3. 拉普拉斯金字塔（Laplacian Pyramid）：图像的"尺度残差"
(1) 数学定义与核心步骤
拉普拉斯金字塔是基于高斯金字塔构建的，第 i i i 层拉普拉斯图像 L i L_i Li 用于记录" G i G_i Gi 放大后与 G i − 1 G_{i-1} Gi−1 的差异"，公式为：
L i = G i − Upsample ( GaussianBlur ( G i + 1 ) ) L_i = G_i - \text{Upsample}\left( \text{GaussianBlur}(G_{i+1}) \right) Li=Gi−Upsample(GaussianBlur(Gi+1))
其中 Upsample \text{Upsample} Upsample 是"上采样"：给图像的行和列之间插0，尺寸放大为原来的2倍。
(2) 数学逻辑拆解
核心是"记录缩小过程中丢失的细节"：
- 先把上层 G i + 1 G_{i+1} Gi+1 模糊、放大，得到和 G i G_i Gi 尺寸相同的图像；
- 用 G i G_i Gi 减去这个放大后的图像，差值就是" G i + 1 G_{i+1} Gi+1 比 G i G_i Gi 少的细节"。

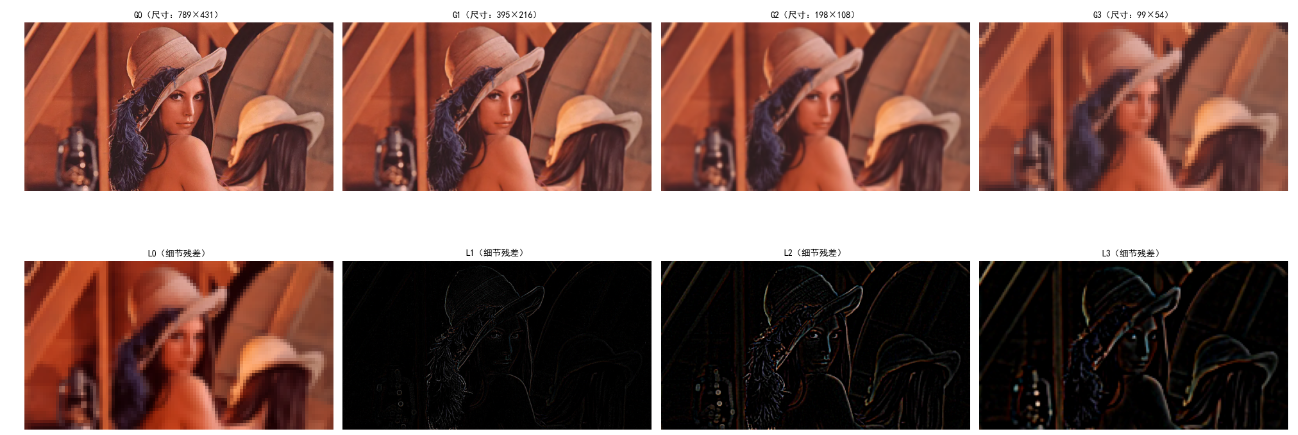

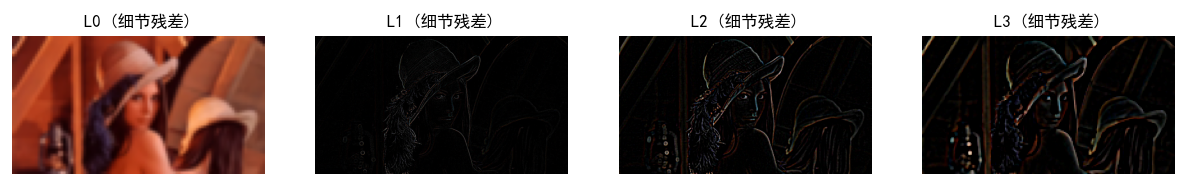

(3) 直观效果与数学本质
- 数学本质：存储高斯金字塔各层的"细节残差"，是后续"从缩小图重建原图"的关键；
- 直观效果：拉普拉斯图像以"黑白噪点"的形式存在，记录的是对应层级的细节（比如 L 0 L_0 L0 记录 G 0 G_0 G0 的小纹理）。
(4) 与高斯金字塔的对应关系
高斯金字塔是"缩小的图像堆"，拉普拉斯金字塔是"各层的细节差"------两者结合，既能把图像拆成多尺度，也能通过"放大+补细节"重建出原始图像。
4. 图像重建过程（核心应用）
基于高斯金字塔和拉普拉斯金字塔的"拆图+存细节"逻辑，重建原始图像的过程本质是"放大+补细节"，步骤清晰且可逆：
(1) 重建公式
从拉普拉斯金字塔最上层（最小尺寸）开始，逐层叠加残差并放大，最终恢复原始图像，公式为：
G i = L i + Upsample ( GaussianBlur ( G i + 1 ) ) G_i = L_i + \text{Upsample}\left( \text{GaussianBlur}(G_{i+1}) \right) Gi=Li+Upsample(GaussianBlur(Gi+1))
- 递归解释：第 i i i 层高斯图像 = 第 i i i 层细节残差（ L i L_i Li） + 第 i + 1 i+1 i+1 层高斯图像放大后的结果；
- 终止条件：最上层高斯图像 G n G_n Gn 直接等于拉普拉斯最上层 L n L_n Ln（无更高层细节可补）。

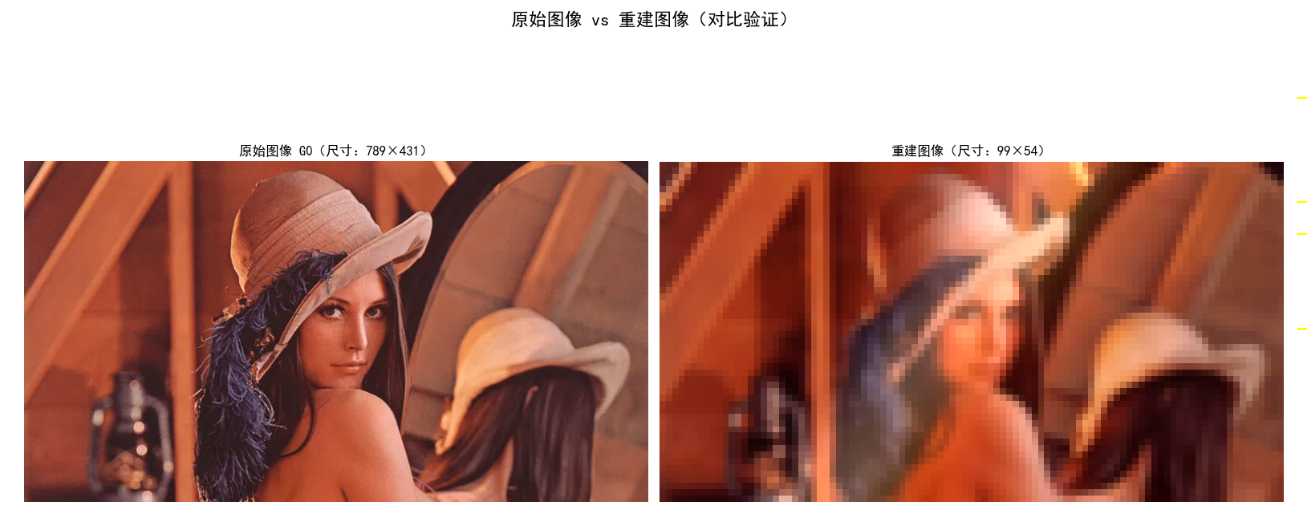

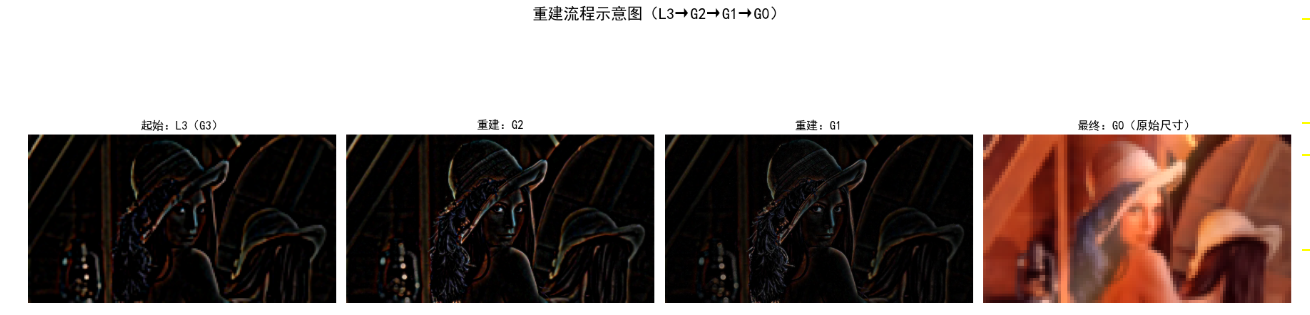

(2) 重建步骤（结合示例）
假设高斯金字塔有 G 0 G_0 G0（原始图）、 G 1 G_1 G1、 G 2 G_2 G2、 G 3 G_3 G3 四层，拉普拉斯金字塔对应 L 0 L_0 L0、 L 1 L_1 L1、 L 2 L_2 L2、 L 3 L_3 L3，重建过程如下：
- 起始层：以拉普拉斯最上层 L 3 L_3 L3 为基础（对应高斯金字塔 G 3 G_3 G3，最小尺寸 64×64）；
- 重建 G 2 G_2 G2：将 L 3 L_3 L3 上采样→高斯模糊→与 L 2 L_2 L2 叠加，得到 G 2 G_2 G2（128×128）；
- 重建 G 1 G_1 G1：将 G 2 G_2 G2 上采样→高斯模糊→与 L 1 L_1 L1 叠加，得到 G 1 G_1 G1（256×256）；
- 重建 G 0 G_0 G0：将 G 1 G_1 G1 上采样→高斯模糊→与 L 0 L_0 L0 叠加，得到原始尺寸图像 G 0 G_0 G0（512×512）；
- 归一化：确保像素值在 0-255 范围内，避免显示异常。
(3) 重建核心逻辑
- 拉普拉斯金字塔的每一层 L i L_i Li，都是 G i G_i Gi 相对于" G i + 1 G_{i+1} Gi+1 放大后"的"细节补丁"；
- 重建过程就是把这些"补丁"逐层贴回放大后的图像上，最终还原出完整的原始图像；
- 由于残差记录了所有丢失的细节，重建后的图像与原始图像几乎完全一致（MSE 接近 0）。
(4) 关键意义
- 验证了拉普拉斯金字塔"存储细节"的有效性，说明多尺度分解不是"不可逆的信息丢失"；
- 为后续应用（如图像融合、超分辨率重建、噪声去除）提供基础------可在不同尺度下修改细节，再通过重建得到处理后的图像。
5. 总结
多尺度处理通过高斯金字塔（拆图）+ 拉普拉斯金字塔（存细节）+ 图像重建（拼图） 的流程，实现了图像的"分-存-合"，核心要点如下：
- 高斯金字塔：负责将图像逐层下采样缩小，是多尺度分解的基础，每一层对应不同尺寸的目标（小目标在底层，大目标在高层）；
- 拉普拉斯金字塔：基于高斯金字塔构建，记录各层缩小过程中丢失的细节残差，是"可逆重建"的关键；
- 图像重建：通过"上采样+叠加残差"的方式，将多尺度分解的图像还原为原始尺寸，验证了多尺度处理的可逆性；
- 核心价值：多尺度处理不仅是"图像缩放的工具"，更是后续高级任务（如图像融合、超分辨率、目标检测）的基础------可在不同尺度下针对性处理细节/轮廓，再重建得到最终结果。
Ⅳ、总结
数学形态学 + 多尺度处理，二者是图像预处理两大基础，前者调「形状」，后者分「尺度」，互补支撑高级计算机视觉任务。
一、数学形态学
- 核心：以「结构元」为模板，局部调整图像几何形状（不改变分辨率）
- 基础操作：腐蚀（收缩）、膨胀（扩张）、开运算（去小噪）、闭运算（填空洞）
- 核心作用：图像去噪、形状规整、轮廓提取
二、多尺度处理
- 核心：将图像拆分为不同分辨率层级（支持可逆重建）
- 核心工具：高斯金字塔（分层缩小）、拉普拉斯金字塔（存细节残差）、图像重建（叠加残差还原）
- 核心作用：适配不同尺寸目标、图像融合、超分辨率重建
三、协同价值
- 功能互补：形态学负责「局部形状精细化」，多尺度负责「全局尺度分层」
- 协同应用：先分层处理，再对目标层级做形状调整，最后重建得到优化图像
