1、光耦隔离电路

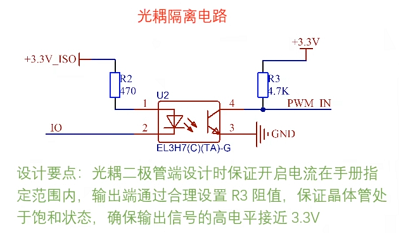

这个电路是典型的光耦反相隔离电路 ,用于实现输入输出信号的电气隔离与电平转换,核心器件是光耦 EL3H7(TA)G,我们从工作原理 、元件作用 、设计要点三部分拆解分析:


一、核心工作原理

光耦通过 "电→光→电" 的转换实现电气隔离,输入输出两侧无直接电气连接,可阻断共地干扰、高压串扰。

  1. 输入侧(左侧) :
    • 输入信号 IO 为高电平时(接近 +3.3V_ISO),电流经限流电阻 R2 流入光耦内部发光二极管(引脚 1→2),二极管发光。
    • 输入信号 IO 为低电平时,发光二极管无电流,停止发光。
  2. 输出侧(右侧) :
    • 发光二极管发光时,光耦内部光敏三极管(引脚 3→4)受光导通,集电极(引脚 4)被拉至地 GND,输出信号 PWM_IN 为低电平。
    • 发光二极管不发光时,光敏三极管截止,集电极通过上拉电阻 R3 接 +3.3V,输出信号 PWM_IN 为高电平。

→ 最终实现输入输出反相 的隔离传输:IO 高 → PWM_IN 低;IO 低 → PWM_IN 高。


二、关键元件作用

1. 限流电阻 R2(470Ω)

  • 限制输入侧发光二极管的正向电流,防止过流损坏。
  • 以输入电压 +3.3V_ISO、二极管正向压降约 1.2V 计算,电流约为:
  • 该电流在 EL3H7 手册推荐的安全电流范围内(通常 5mA 左右为典型工作点),既保证二极管稳定发光,又避免过热损坏。

2. 上拉电阻 R3(3.7kΩ)

  • 决定输出侧光敏三极管的工作状态与输出电平:
    • 三极管导通时 :集电极电流由 R3 限制,计算得电流约。结合光耦电流传输比(CTR,EL3H7 最小 CTR 为 50%),输入电流 4.47mA×50%=2.23mA≥0.89mA,可保证三极管进入饱和状态 ,输出低电平接近 0V。
    • 三极管截止时 :R3 将 PWM_IN 上拉至 +3.3V,输出高电平接近电源电压,确保信号电平清晰。

3. 光耦 EL3H7(TA)G

  • 核心隔离器件,内部集成发光二极管与光敏三极管,通过光信号传递实现输入输出的电气隔离(隔离电压可达 5kV 以上),适合工业、电源域隔离等场景。

三、设计要点解读

  1. 输入电流控制 :R2 取值需保证发光二极管电流在手册指定范围(通常 3mA~20mA),过小会导致发光不足、三极管导通不充分,过大则会烧毁二极管。
  2. 输出饱和保证 :R3 阻值需结合光耦 CTR 计算,确保输入电流经 CTR 放大后,能驱动三极管饱和导通,避免输出低电平 "悬空" 或电平模糊。
  3. 电平匹配 :输入侧电源 +3.3V_ISO 与输出侧电源 +3.3V 可独立供电(甚至不同电压域),光耦隔离后可实现跨电源域的信号传输,同时阻断共地干扰。

这个电路常用于PWM 信号隔离传输 、工业传感器信号隔离 、不同电源域电平转换等场景,通过合理选型电阻与光耦,可保证隔离可靠性与信号传输稳定性。
