OpenCV摄像头实时处理：基于模板匹配的摄像头实时数字识别

概念	作用
二值化	将灰度图转为纯黑 / 纯白，突出数字轮廓，消除背景干扰
轮廓分析	查找图像中的连续边界，筛选出数字的轮廓，定位数字位置
模板匹配	将待识别数字与标准模板对比，通过像素相似度判断数字类别
轮廓排序	按「从上到下、从左到右」排序数字区域，符合人眼阅读习惯

二、环境准备

1. 依赖安装

仅需 OpenCV 和 NumPy 两个核心库，执行以下命令安装：

2. 数字模板制作（关键！）

模板质量直接决定识别精度，按以下要求准备：

在代码同级目录创建digits文件夹；
制作 10 张 PNG 图片（命名为0.png~9.png）：
- 背景：纯白色（255），数字：纯黑色（0）；
- 尺寸：建议统一为50x80像素（宽 x 高），数字居中；
- 字体：印刷体 / 粗体无衬线字体（如 Arial Bold），避免手写体、艺术体。

三、核心代码实现（基础版）

以下是保留核心逻辑的基础版代码，结构清晰，适合初学者理解：

python 复制代码

import cv2
import numpy as np
from operator import itemgetter

class DigitRecognizer:
    def __init__(self):
        """初始化：加载数字模板 + 配置摄像头"""
        # 1. 加载0-9数字模板（黑数字、白背景）
        self.templates = []
        for i in range(10):
            # 读取灰度模板
            template = cv2.imread(f'digits/{i}.png', cv2.IMREAD_GRAYSCALE)
            if template is not None:
                # 模板二值化（统一格式：黑数字，白背景）
                _, template_bin = cv2.threshold(template, 150, 255, cv2.THRESH_BINARY)
                self.templates.append(template_bin)

        # 2. 初始化摄像头（0=内置，1=外接）
        self.cap = cv2.VideoCapture(0)
        # 设置摄像头分辨率
        self.cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
        self.cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 720)

    def calculate_similarity(self, src, template):
        """计算待识别数字与模板的像素相似度"""
        # 调整模板尺寸与待识别区域一致
        resized_template = cv2.resize(template, (src.shape[1], src.shape[0]))
        # 计算相同像素数量占比（相似度：0~1，值越高越匹配）
        same_pixels = np.sum(src == resized_template)
        total_pixels = src.size
        return same_pixels / total_pixels

    def process_frame(self, frame):
        """处理单帧画面：定位数字 + 识别数字"""
        # 步骤1：预处理（灰度化 + 二值化）
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        # 固定阈值二值化（150为分界，>150为白，<150为黑）
        _, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY)

        # 步骤2：查找数字轮廓（反向二值图，让数字成为前景）
        contours, _ = cv2.findContours(255 - binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

        # 步骤3：筛选有效轮廓（过滤小面积噪声）
        digit_contours = []
        for contour in contours:
            if cv2.contourArea(contour) > 50:  # 面积>50视为有效数字
                x, y, w, h = cv2.boundingRect(contour)  # 获取轮廓外接矩形
                center_x = x + w/2
                center_y = y + h/2
                digit_contours.append({
                    'center_x': center_x,
                    'center_y': center_y,
                    'rect': (x, y, w, h)
                })

        # 步骤4：按位置排序（从上到下，从左到右）
        digit_contours.sort(key=lambda c: (c['center_y'] // 50, c['center_x']))

        # 步骤5：逐轮廓识别数字
        recognized_digits = []
        for contour_info in digit_contours:
            x, y, w, h = contour_info['rect']
            # 提取数字区域（ROI）
            roi_gray = gray[y:y+h, x:x+w]
            if roi_gray.size == 0:
                continue

            # ROI二值化（与模板格式一致）
            _, roi_bin = cv2.threshold(roi_gray, 150, 255, cv2.THRESH_BINARY)

            # 查找ROI内数字的最大轮廓（数字主体）
            roi_contours, _ = cv2.findContours(255 - roi_bin, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
            if len(roi_contours) == 0:
                continue
            digit_contour = max(roi_contours, key=lambda cnt: cv2.contourArea(cnt))
            # 转换轮廓坐标为原图绝对坐标
            digit_contour = digit_contour + np.array([[x, y]])

            # 与0-9模板逐一对比，找相似度最高的数字
            results = []
            for num, template in enumerate(self.templates):
                try:
                    similarity = self.calculate_similarity(roi_bin, template)
                    results.append({'num': num, 'similarity': similarity})
                except:
                    continue

            # 筛选相似度>0.7的最佳匹配
            if results:
                best_match = max(results, key=itemgetter('similarity'))
                if best_match['similarity'] > 0.7:
                    recognized_digits.append({
                        'num': best_match['num'],
                        'similarity': best_match['similarity'],
                        'rect': (x, y, w, h),
                        'contour': digit_contour
                    })

        return binary, recognized_digits

    def run(self):
        """主循环：读取摄像头帧 + 识别 + 显示结果"""
        while True:
            # 读取摄像头帧
            ret, frame = self.cap.read()
            if not ret:
                break

            # 处理帧，获取识别结果
            binary, digits = self.process_frame(frame)

            # 绘制识别结果
            for digit in digits:
                x, y, w, h = digit['rect']
                # 1. 绘制数字边界框（绿色）
                cv2.rectangle(frame, (x, y), (x+w, y+h), (0, 255, 0), 2)
                # 2. 绘制识别的数字（红色）
                cv2.putText(frame, str(digit['num']), (x, y-10),
                            cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 255), 2)
                # 3. 绘制相似度（蓝色）
                cv2.putText(frame, f"{digit['similarity']:.2f}", (x, y+h+20),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 1)
                # 4. 绘制数字轮廓（洋红色）
                cv2.drawContours(frame, [digit['contour']], -1, (255, 0, 255), 2)

            # 显示窗口
            cv2.imshow('Original', frame)
            cv2.imshow('Binary', binary)

            # 按q键退出
            if cv2.waitKey(1) & 0xFF == ord('q'):
                break

        # 释放资源
        self.cap.release()
        cv2.destroyAllWindows()

if __name__ == "__main__":
    # 实例化并运行
    recognizer = DigitRecognizer()
    recognizer.run()

四、代码核心模块解析

1. 模板加载模块（init）

核心逻辑：读取 0-9 灰度模板→二值化（统一为「黑数字、白背景」）→存入列表；
关键注意：模板路径必须正确（digits/0.png~digits/9.png），否则会跳过加载。

2. 相似度计算模块（calculate_similarity）

核心逻辑：将模板缩放到与待识别区域同尺寸→计算相同像素占比；
相似度范围：0~1，值越接近 1 表示数字与模板越匹配（如 1 表示完全一致）。

3. 帧处理模块（process_frame）

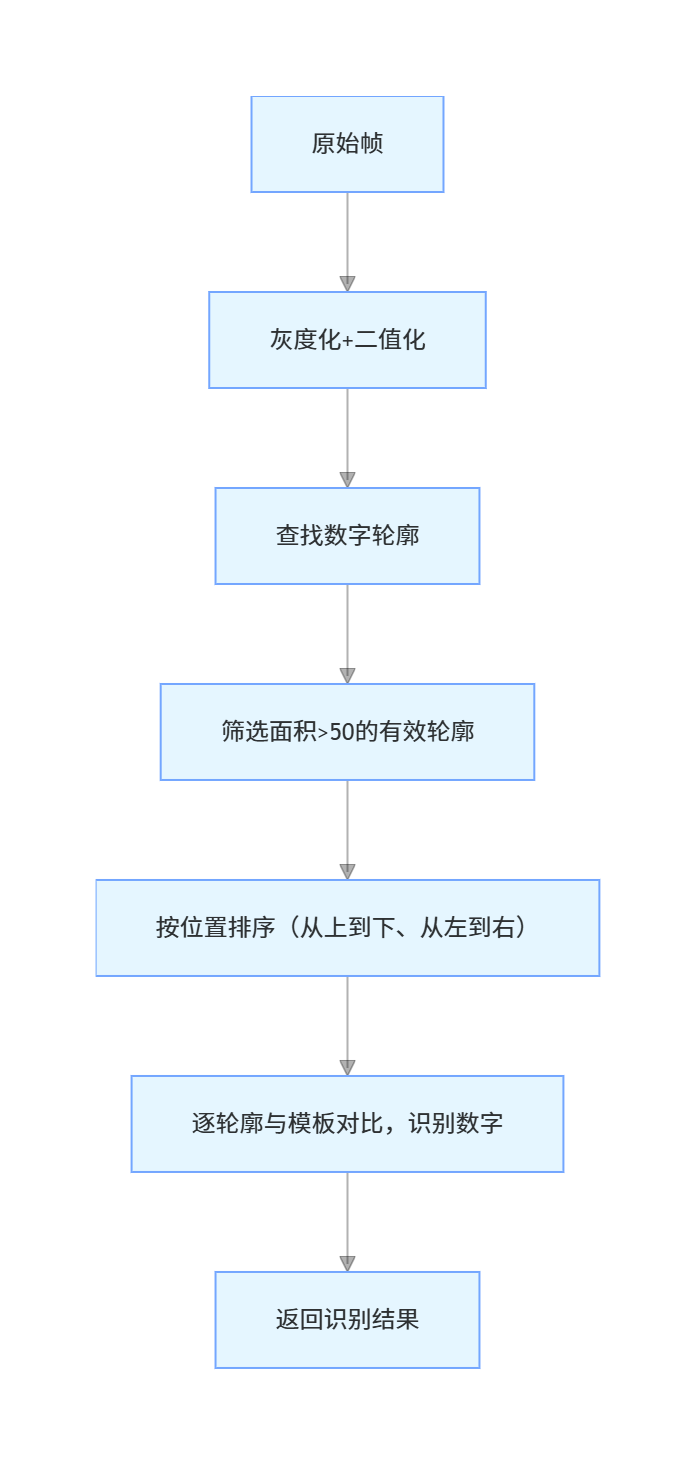

这是整个程序的核心，分为 5 个关键步骤：

4. 结果显示模块（run）

二值化：cv2.threshold固定阈值 150，将图像转为纯黑 / 纯白，突出数字；
轮廓筛选：面积 > 50 过滤小噪声（如灰尘、光斑）；
轮廓排序：center_y // 50按行分组，保证数字按阅读顺序识别。
绘制元素：边界框（绿）、识别数字（红）、相似度（蓝）、数字轮廓（洋红）；
退出逻辑：按q键释放摄像头、关闭窗口，避免资源泄漏。

4. 结果显示模块（run）

绘制元素：边界框（绿）、识别数字（红）、相似度（蓝）、数字轮廓（洋红）；
退出逻辑：按q键释放摄像头、关闭窗口，避免资源泄漏。

五、调试技巧

1. 关键参数调优

参数	作用	调优建议
二值化阈值（150）	区分数字和背景	光照强→提高到 180；光照弱→降低到 120
轮廓面积阈值（50）	过滤小噪声	数字小→降低到 30；噪声多→提高到 80
相似度阈值（0.7）	筛选有效识别结果	误识别多→提高到 0.8；漏识别多→降低到 0.6

2. 常见问题与解决方案

问题现象	原因分析	解决方案
识别不到数字	模板加载失败 / 轮廓面积阈值过高	检查模板路径；降低轮廓面积阈值；确保数字在画面中清晰可见
识别错误（相似度低）	模板与数字字体 / 尺寸不一致	重新制作与识别数字字体一致的模板；统一模板尺寸
画面卡顿	摄像头分辨率过高	降低分辨率（如 1280x720→640x480）；增大轮廓面积阈值
数字排序混乱	排序分组参数（50）不合适	调整`center_y // 50`中的 50（数字行间距大→增大，小→减小）

六、核心知识点总结

1. 基础视觉识别流程

摄像头实时识别的通用流程：读取帧→预处理（灰度化 / 二值化）→特征提取（轮廓）→特征匹配（模板）→结果展示，该流程适用于大部分简单视觉识别场景。

2. 模板匹配的优缺点

优点	缺点
逻辑简单，易上手	对字体、尺寸、角度敏感
计算量小，实时性好	抗光照干扰能力弱
无需训练，直接匹配	模板制作繁琐，通用性差

3. 进阶优化方向

如果需要提升识别鲁棒性，可尝试以下优化：

自适应二值化 ：用cv2.adaptiveThreshold替代固定阈值，抗光照干扰更强；
形态学操作 ：添加开运算（cv2.morphologyEx）去除二值图中的小噪点；
多尺度模板匹配：对模板进行多尺度缩放，匹配不同大小的数字；
机器学习替代：使用 MNIST 数据集训练 CNN 模型，实现更通用的数字识别。

七、学习收获

通过本案例的学习，可掌握 OpenCV 的核心基础操作：

摄像头视频流的读取与显示；
图像预处理（灰度化、二值化）；
轮廓的查找、筛选与排序；
模板匹配的核心逻辑；
视觉识别结果的绘制与展示。

该案例是 OpenCV 入门的经典实践，理解其核心逻辑后，可扩展到字母识别、简单图形识别等更多场景。
