序言
在低压至中压的功率转换与电机驱动领域，系统设计往往需要在成本、复杂性与性能之间进行精细权衡。EG2003 作为一款针对200V母线系统优化的半桥驱动芯片，以其独特的差异化输入逻辑、适中的驱动能力以及简化的保护功能，为小功率无刷电机驱动、无线充电及便携式电源等应用提供了一个高性价比的解决方案。本技术解析将聚焦于其与同系列高压驱动芯片的定位差异，深入剖析其混合输入逻辑的工程考量与设计方法，旨在为工程师在特定的电压与功率等级下实现可靠、紧凑的驱动设计提供清晰指引。
一、芯片核心定位

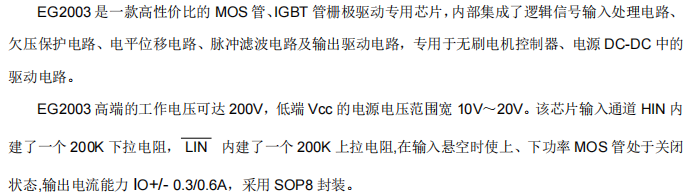

EG2003 是一款定位中低压、小功率的半桥栅极驱动芯片 。其核心特点是采用 "HIN高电平有效、LIN低电平有效 " 的混合输入逻辑，耐压200V，驱动能力0.3A/0.6A ，专为成本敏感且对驱动电流要求不高的200V级应用，如小功率电机、无线充电和DC-DC电源设计 。
二、关键电气参数详解
电源电压特性：
- VCC工作电压范围：10V 至 20V
满足通用MOS管驱动电压需求，典型应用电压为12V或15V。 - VCC开启/关断电压：8.7V / 8.0V（典型）
欠压锁定(UVLO)阈值，提供约0.7V迟滞。 - VB开启/关断电压：8.6V / 8.0V（典型）
独立的高端悬浮电源欠压保护，确保高压侧驱动可靠性。 - 静态电流：<300μA
静态功耗处于较低水平。
输入逻辑特性（关键差异点）：
- HIN（引脚2）：高电平有效，内置200kΩ下拉电阻。
高电平阈值：>2.8V - LIN（引脚3）：低电平有效，内置200kΩ上拉电阻。
低电平阈值：<1.5V
逻辑兼容性与悬空状态： 此设计使输入悬空时，HIN被拉低，LIN被拉高，根据真值表，输出HO=LO=0，处于安全关断状态。
输出驱动能力：
- 拉电流能力（IO+）：0.3A
- 灌电流能力（IO-）：0.6A
驱动能力适中，适用于驱动小至中功率的MOSFET，如常用于无线充电和低压电机中的型号。

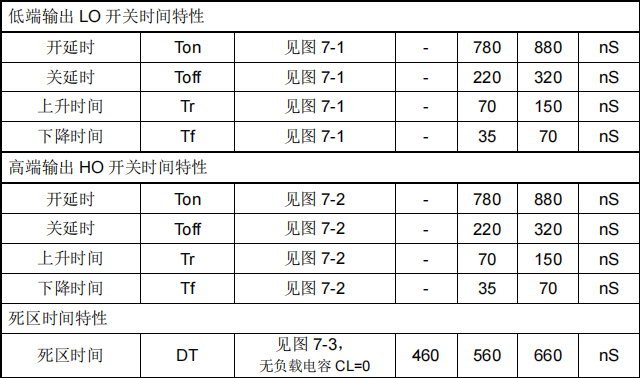

开关时间特性（典型值@VCC=15V, CL=1nF）：
- 开通延时（Ton）：780ns (HO/LO)
- 关断延时（Toff）：220ns (HO/LO)
- 上升时间（Tr）：70ns
- 下降时间（Tf）：35ns
- 内部死区时间：560ns（典型）
死区时间显著长于同系列其他芯片，这为低成本、慢速MOS管或对开关噪声敏感的应用提供了额外的安全裕量，但限制了最高开关频率。
高压耐受能力：
- 高端悬浮电源耐压：200V
适用于单相交流整流（~140VDC）或更低电压的直流母线应用。
三、芯片架构与工作原理

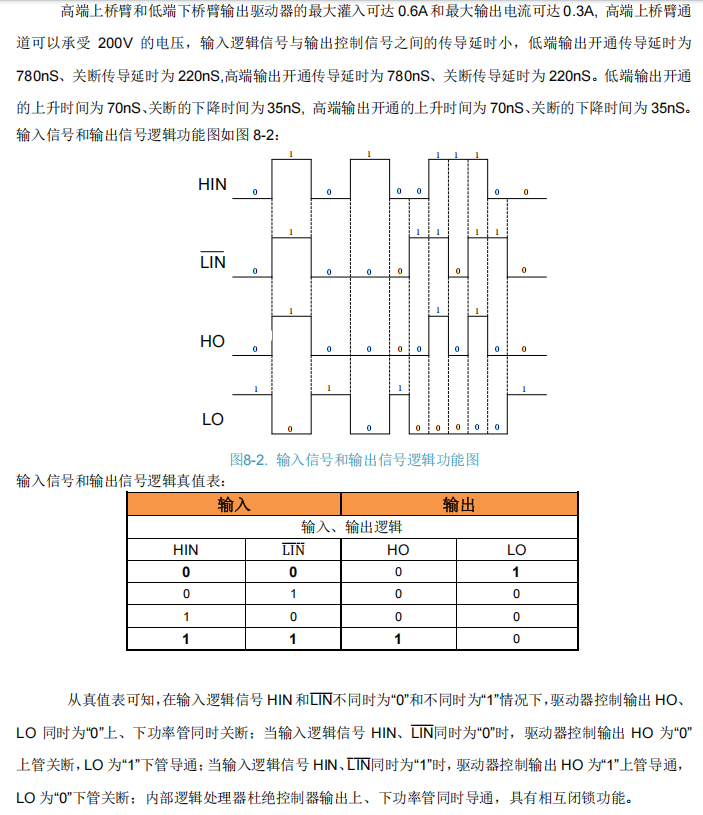

混合输入逻辑与互锁机制：
- 这是EG2003最显著的特征。HIN高有效、LIN低有效的组合，配合内部逻辑处理，实现了特定的真值表。其互锁逻辑表现为：当HIN和LIN输入不同（即正常工作时），输出HO和LO相反；当HIN和LIN输入相同时（00或11），输出HO和LO会被强制设置为"00"或"10"，具体取决于状态，但核心是防止上下管同时导通。这种设计在提供一定控制灵活性的同时，通过硬件确保了基本的安全性。
集成基础保护：
- 双路欠压保护(UVLO)： 分别监测VCC和VB。
- 脉冲滤波： 滤除输入噪声。
- 内置死区控制： 提供固定的长死区时间，增强系统鲁棒性。

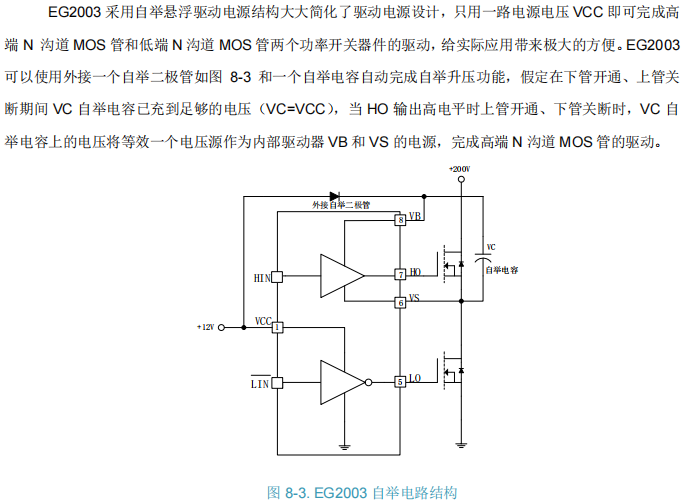

自举电源架构：
- 采用经典的外部自举二极管+电容方案，实现单电源驱动高低侧。
四、应用设计要点
逻辑接口设计（需特别注意）：
- 必须严格遵循真值表进行软件编程。 与传统同相驱动器不同，控制LIN引脚需要输出低电平来开启低侧MOS管。
- LIN引脚内置上拉电阻，连接开漏输出的MCU时可直接驱动；连接推挽输出时，需确保MCU能输出稳定的低电平（<1.5V）。
- 紧急停机策略： 将HIN和LIN设置为相同状态（通常为HIN=0，LIN=1，即输入"01"），根据真值表，此时HO=0,LO=0，可实现快速关断。
自举电路设计：
- 二极管(Db)： 选用快恢复二极管（如1N4148、FR103），反向恢复时间应尽量短。
- 电容(Cb)： 推荐0.1μF至1μF陶瓷电容（X7R），耐压25V，布局紧靠VB和VS引脚。
- 由于驱动电流较小，自举电容的充电需求也相应降低，容值可选范围内较小值。
PCB布局规范：
- 去耦电容： VCC引脚附近需并联1μF（数据手册推荐）高频陶瓷电容和10μF以上电解电容。
- 地线处理： 采用单点接地，清晰区分功率地（MOS管源极）与芯片信号地。
- 驱动走线： 虽然驱动电流较小，但仍应保持HO、LO走线短直，以减少电感。
栅极电阻配置：
- 驱动能力有限，建议选择栅极电荷(Qg)较小的MOS管。
- 栅极电阻取值可略大，如10Ω至100Ω，以平滑开关过程，匹配芯片的驱动能力。
五、典型应用场景
小功率无刷电机（BLDC）驱动器：
- 用于风扇、小型泵、玩具电机等驱动，200V耐压和适中的驱动能力完全满足需求。
无线充电发射端功率驱动：
- 在Qi标准等无线充电器中，驱动全桥或半桥拓扑的MOS管，其死区时间长有助于降低EMI。
移动电源高压快充电路：
- 在QC、PD等快充协议的DC-DC降压电路中驱动开关管。
低压变频水泵控制器：
- 用于家用或小型工业水泵的变频驱动。
简易DC-DC电源模块：
- 在非隔离或隔离的辅助电源中提供驱动。
六、调试与故障处理
常见问题与对策：
-
电机仅单方向转动或启动异常：
首要怀疑逻辑错误。 仔细检查MCU程序中对HIN和LIN的电平设置是否完全符合真值表。使用示波器同时测量四个关键信号（HIN, LIN, HO, LO）。
-
开关频率无法提高或波形畸变：
检查死区时间（长达560ns）是否成为限制因素。计算最大理论占空比和频率。
确认所驱动的MOS管栅极电荷是否过大，超出0.3A/0.6A的驱动能力，导致开关缓慢。
-
高端输出（HO）不工作：
常规检查自举二极管、电容及VB-VS电压。
特别注意： 检查LIN引脚电平。根据真值表，HO的输出不仅取决于HIN，也受LIN影响。
-
芯片温升偏高：
确认负载MOS管的Qg在芯片驱动能力范围内。
检查PCB散热设计，虽然功耗不大，但需保证一定铜箔面积。
七、设计验证要点
逻辑功能完整性测试：
- 按照真值表系统性地测试所有四种输入组合（00, 01, 10, 11），验证输出HO和LO的状态是否符合预期，这是调试的基础。
死区时间与开关波形测量：
- 重点测量死区时间，确认其值在460ns-660ns范围内。
- 观测栅极驱动波形，评估0.3A/0.6A驱动能力在实际负载下的表现，检查上升/下降沿是否干净。
自举电路有效性验证：
- 在设定的最高工作占空比下，测试自举电容电压（VB-VS）的维持能力，确保其不低于VB欠压关断阈值（8.0V）。
系统温升与稳定性测试：
- 在额定功率和最高环境温度下进行长时间满载运行，监测芯片及功率MOS管的温度，确保系统热设计合理。
八、总结
EG2003 以其独特的混合输入逻辑、长达560ns的固定死区以及0.3A/0.6A的适中驱动能力 ，在200V及以下的小功率半桥驱动细分市场中提供了具有差异化的高性价比选择。
它通过硬件逻辑实现了基本的安全互锁 ，其较长的死区时间降低了设计难度和对器件一致性的要求 ，特别适合成本优先、对开关频率要求不高 的应用。然而，其非常规的逻辑真值表要求开发者给予更多关注。
成功应用EG2003的关键在于透彻理解其真值表、为其匹配Qg合适的功率MOS管，并在PCB布局上做好噪声隔离。对于寻求在有限预算内实现可靠低压驱动的项目而言，EG2003是一个值得考虑的解决方案。
文档出处
本文基于屹晶微电子 EG2003 芯片数据手册 V1.0 版本整理编写，结合小功率电机驱动与电源设计实践经验。具体设计与元器件选型请务必以官方最新数据手册为准，并建议在实际应用中重点验证逻辑控制与死区时间的影响。
