ADC-常规序列的单通道转换

实验目的

把AO引脚输入单片机ADC中，用ADC测量AO引脚输出的电压

输出的电压大于1.5V说明目前光照强度较弱，熄灭最小系统板上的板载LED

输出的电压小于1.5V说明目前光照强度较强，点亮最小系统板上的板载LED

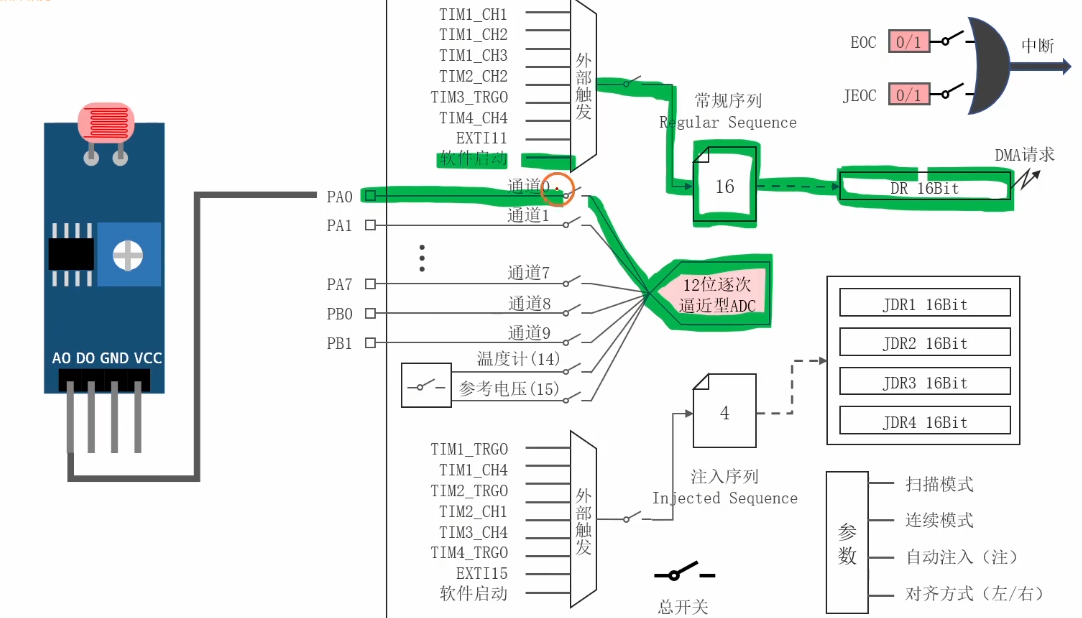

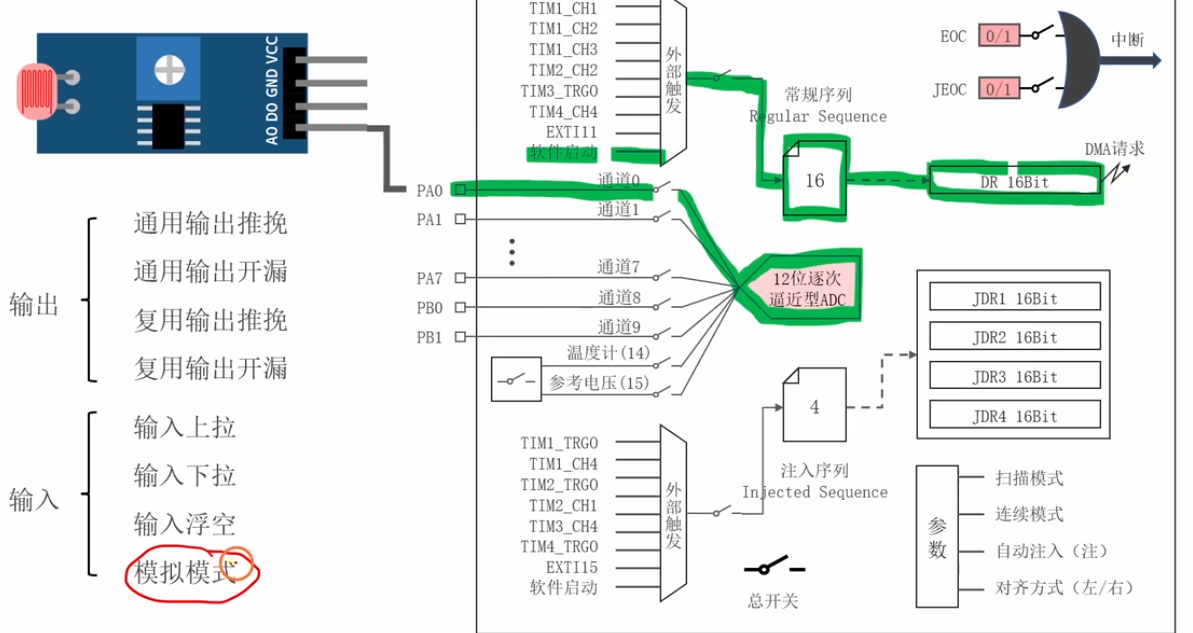

AO引脚和PA0引脚连接在一起。由于需要对通道0进行转换，把通道0的计划填写到常规序列第一行里。然后常规序列的外部触发信号向常规序列发送一个脉冲，这个脉冲启动常规序列，按照常规序列里的内容先闭合通道0开关，从PA0输入的模拟信号取一个点下来，然后断开通道0开关，12位逐次逼近型ADC把采到的点转换为数字信号，转换的结果保存到DR寄存器中。最后把DR寄存器里的结果读出来。结果就是A0输入的电压

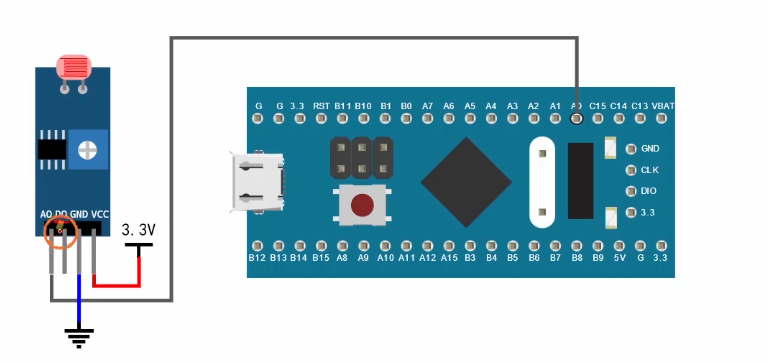

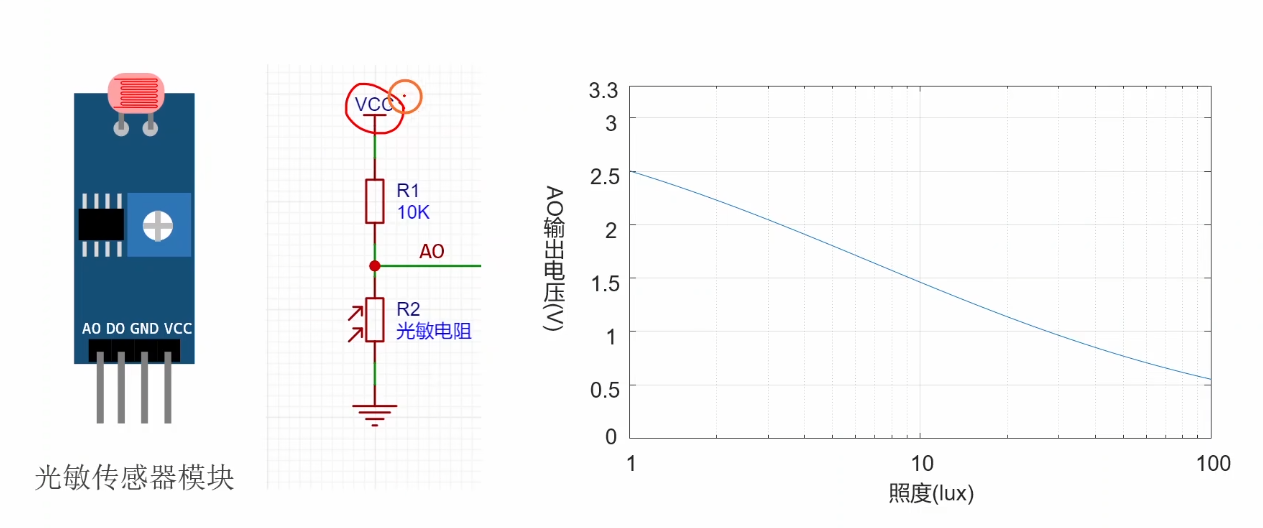

电路图

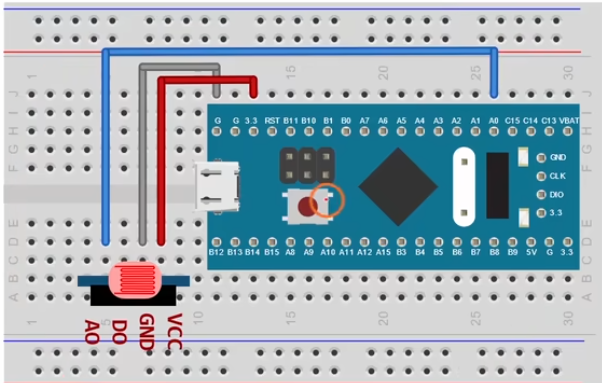

接线图

1.初始化IO引脚

GPIO引脚模式有8种，输出4种，输入4种；输入模式中前三种都是针对数字信号，只有最后一种模拟模式针对模拟信号，所以这里PA0引脚为模拟模式

cs 复制代码

#include "stm32f10x.h"

void App_ADC1_Init(void) ;

int main(void)
{
	while(1)
	{
	}
}

void App_ADC1_Init(void)
{
	//#1.初始化PA0引脚，模拟模式
	RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct = {0};

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_Init (GPIOA, &GPIO_InitStruct);
}

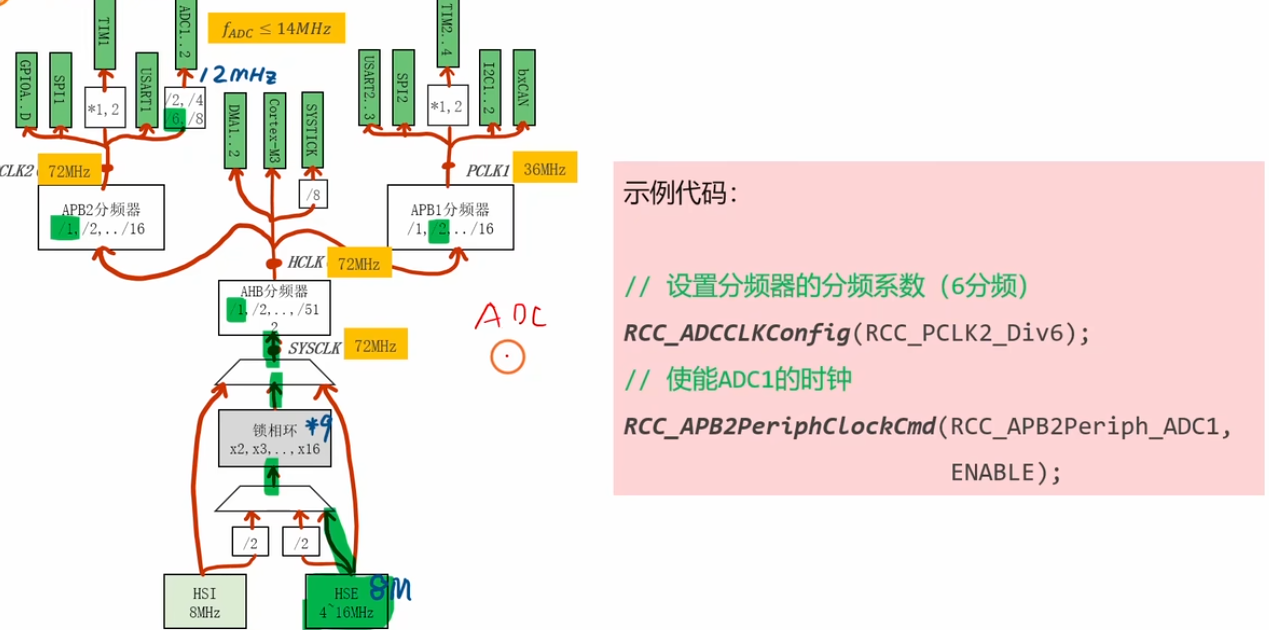

2.配置ADC的时钟

cs 复制代码

	//#2.配置ADc模块的时钟
	RCC_ADCCLKConfig (RCC_PCLK2_Div6) ; // 六分频

	RCC_APB2PeriphClockCmd (RCC_APB2Periph_ADC1, ENABLE);

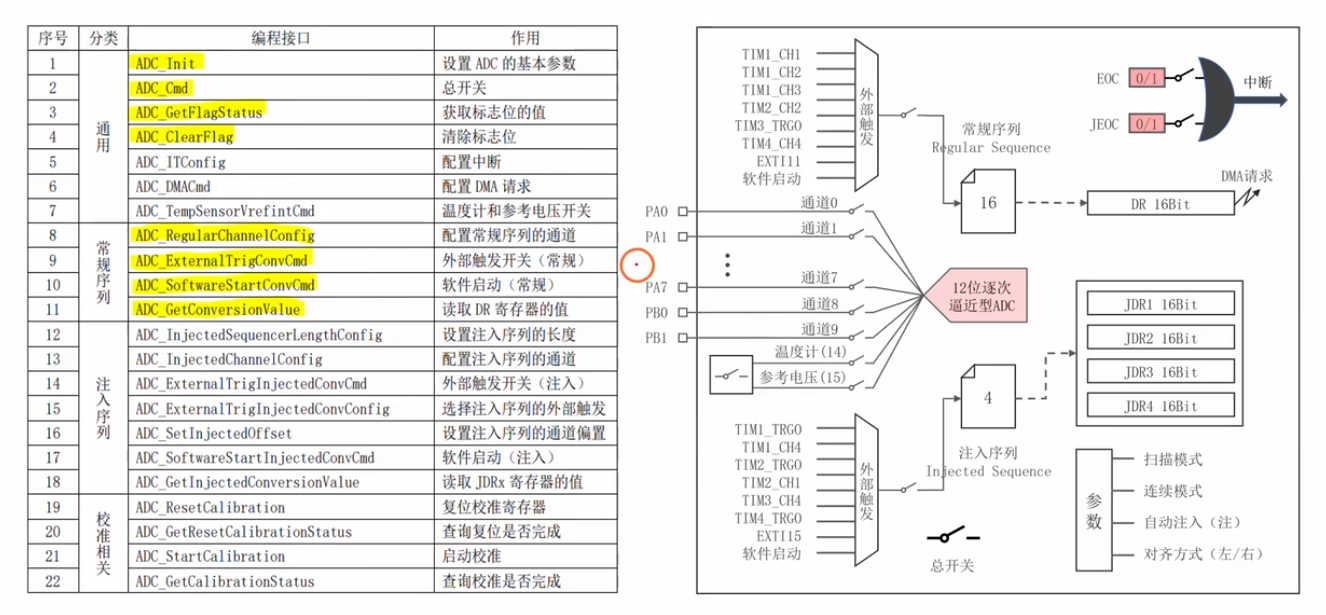

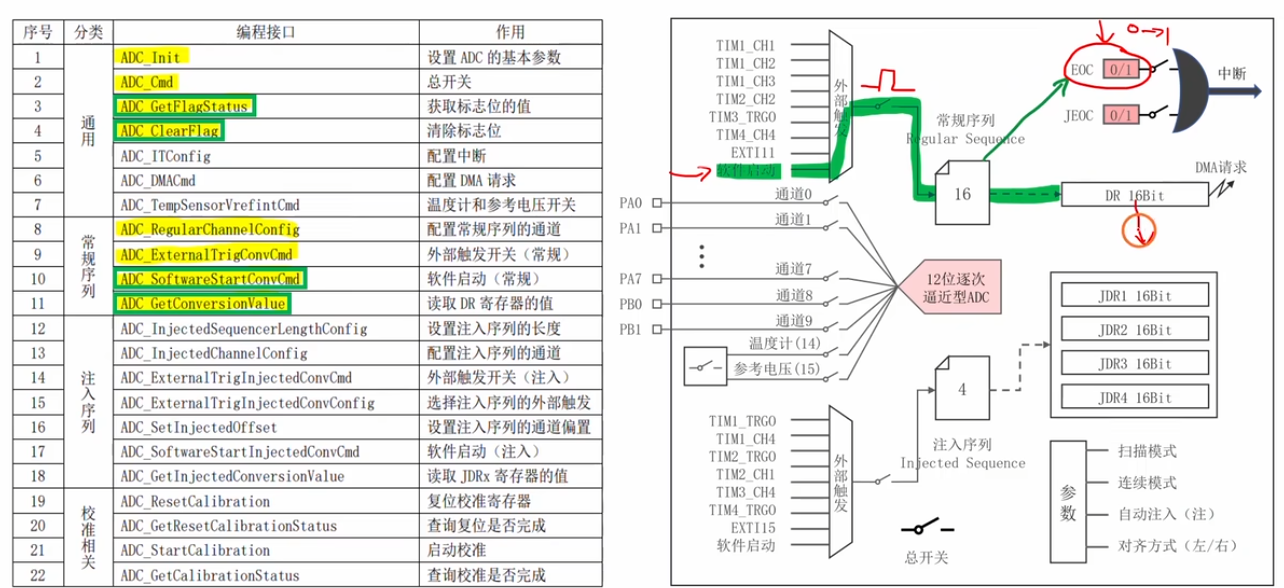

3.ADC的编程接口

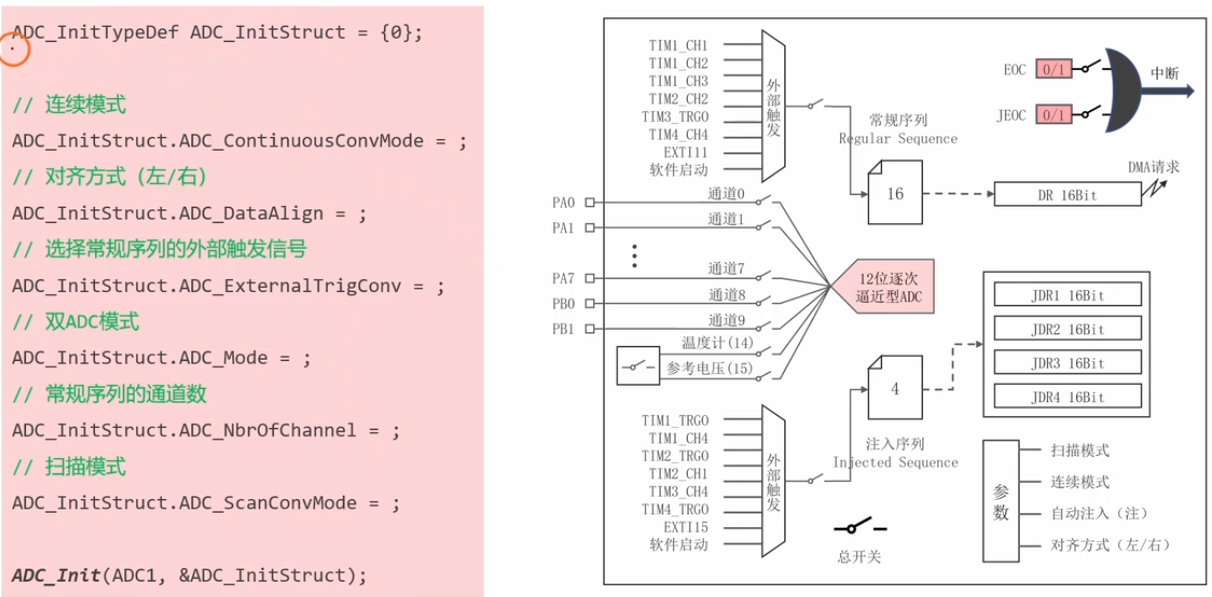

4.初始化ADC的基本参数

cs 复制代码

	//#3.初始化ADC的基本参数
	ADC_InitTypeDef ADC_InitStruct = {0};

	ADC_InitStruct.ADC_ContinuousConvMode = DISABLE; // 关连续模式
	ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;// 右对齐
	ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //软件启动
	ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;// 独立模式
	ADC_InitStruct.ADC_NbrOfChannel = 1;// 常规序列1个通道
	ADC_InitStruct.ADC_ScanConvMode = DISABLE;//关闭扫描模式

	ADC_Init (ADC1, &ADC_InitStruct);

5.配置常规序列

6.闭合ADC的总开关

7.启动并读取转换结果

cs 复制代码

	while(1)
	{
		//#1.清除EOc标志位
		ADC_ClearFlag(ADC1, ADC_FLAG_EOC);

		//#2.通过软件启动的方式发送脉冲
		ADC_SoftwareStartConvCmd(ADC1, ENABLE);

		//#3.等待常规序列转换完成
		while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)== RESET);

		//#4.读取转换的结果
		uint16_t dr = ADC_GetConversionValue(ADC1);
	}

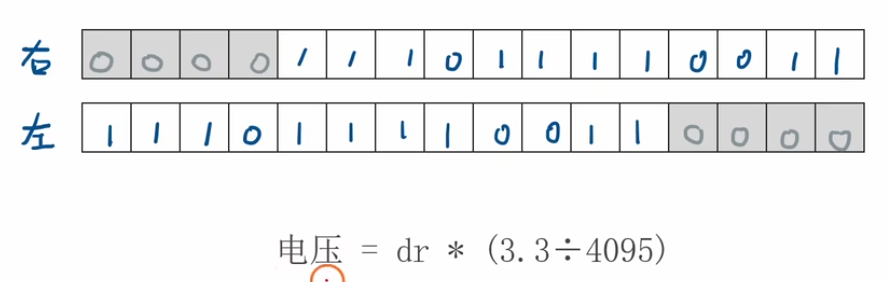

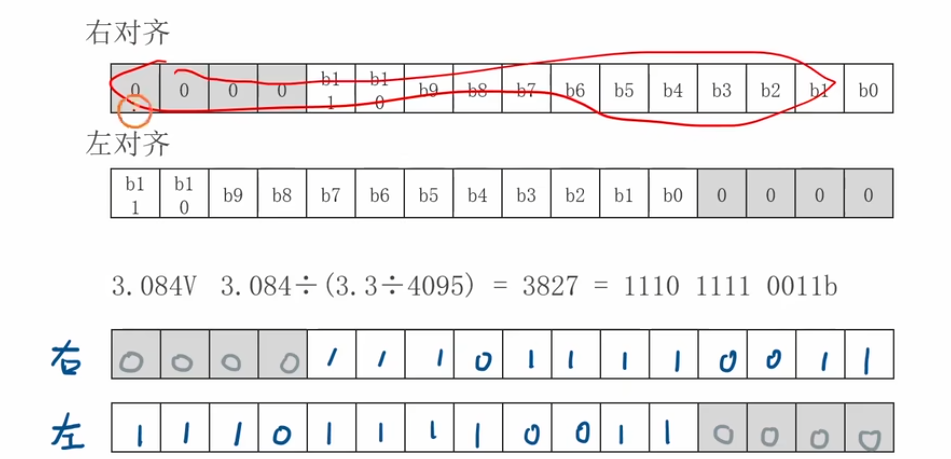

DR里的值转化成电压值

cs 复制代码

		//#5.把结果转换成电压
		float voltage = dr * (3.3f / 4095);

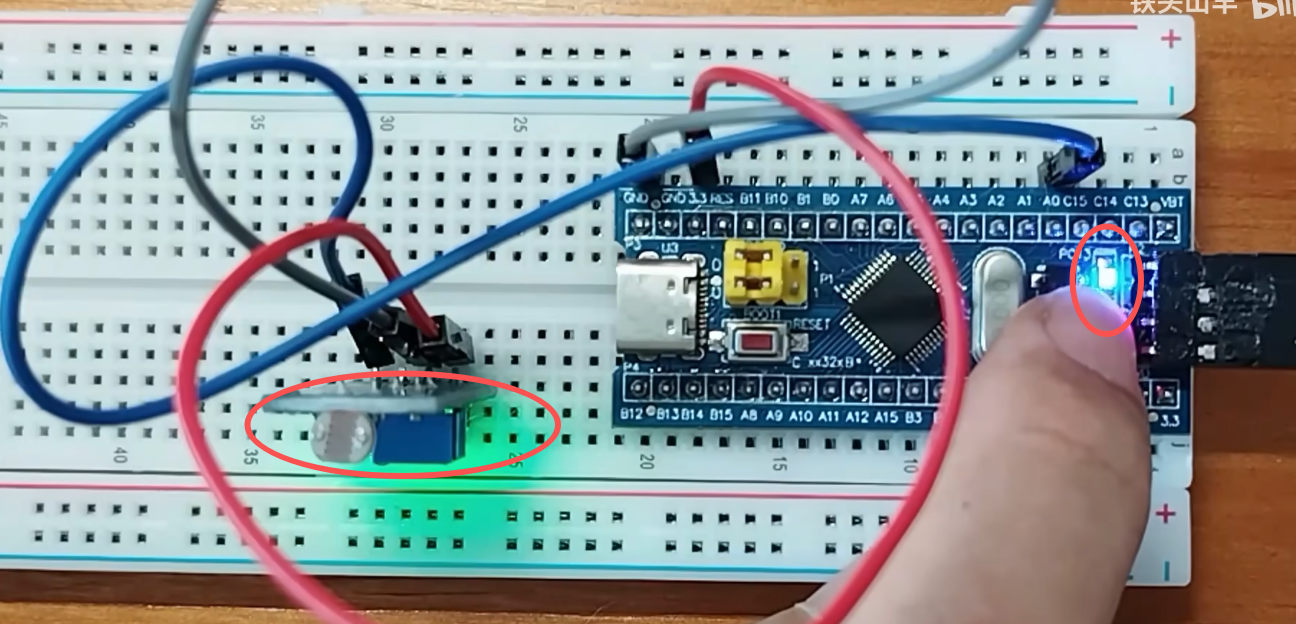

用板载LED显示结果（

输出的电压大于1.5V说明目前光照强度较弱，熄灭最小系统板上的板载LED

输出的电压小于1.5V说明目前光照强度较强，点亮最小系统板上的板载LED

）

cs 复制代码

		if (voltage > 1.5)
		{
			GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
		}
		else
		{
			GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
		}

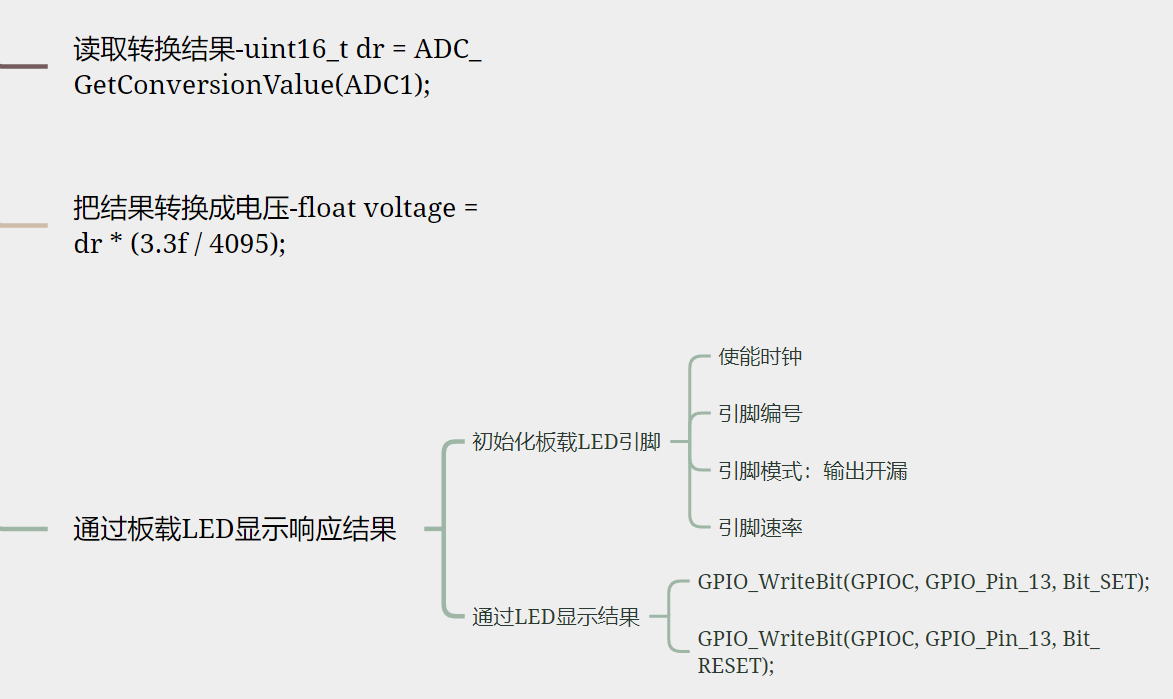

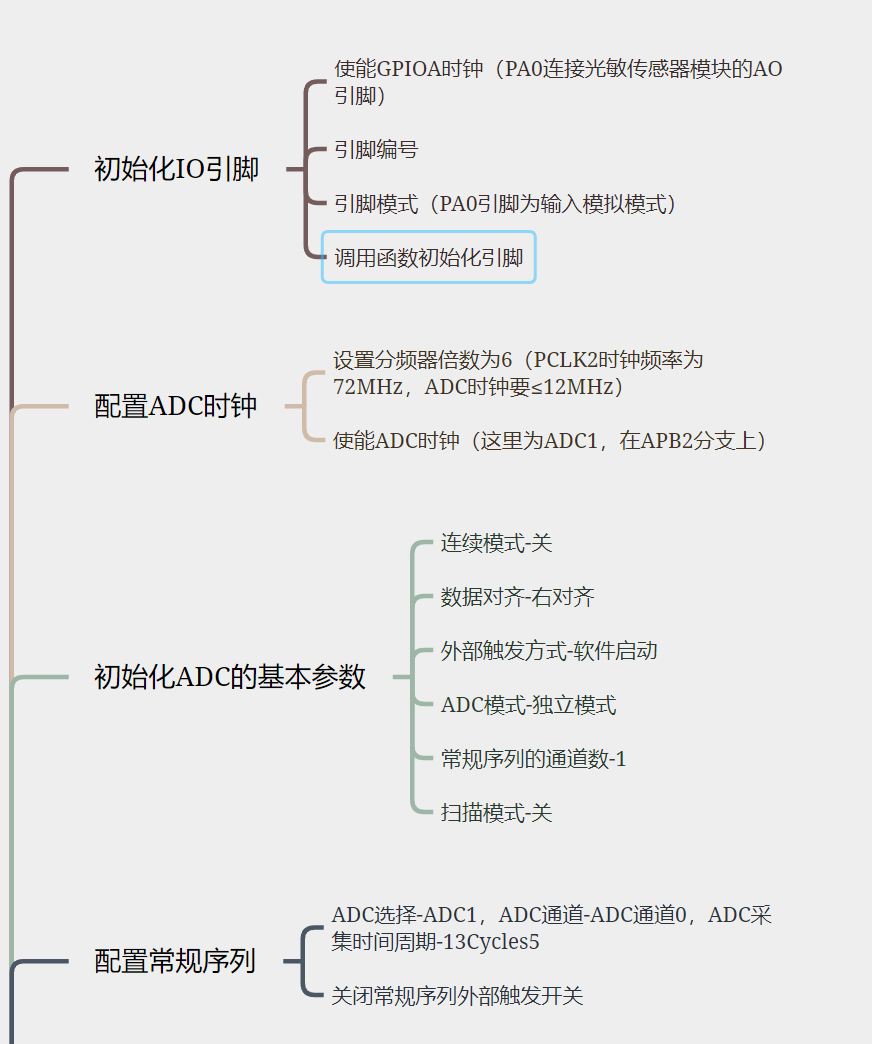

总结：

总代码：

cs 复制代码

#include "stm32f10x.h"

void App_ADC1_Init(void);
void App_OnBoardLED_Init(void);

int main(void)
{
	App_ADC1_Init();
	App_OnBoardLED_Init();

	while(1)
	{
		//#1.清除EOc标志位
		ADC_ClearFlag(ADC1, ADC_FLAG_EOC);

		//#2.通过软件启动的方式发送脉冲
		ADC_SoftwareStartConvCmd(ADC1, ENABLE);

		//#3.等待常规序列转换完成
		while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)== RESET);

		//#4.读取转换的结果
		uint16_t dr = ADC_GetConversionValue(ADC1);

		//#5.把结果转换成电压
		float voltage = dr * (3.3f / 4095);

		if (voltage > 1.5)
		{
			GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
		}
		else
		{
			GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
		}
	}
}

void App_ADC1_Init(void)
{
	//#1.初始化PA0引脚，模拟模式
	RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct = {0};

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_Init (GPIOA, &GPIO_InitStruct);

	//#2.配置ADc模块的时钟
	RCC_ADCCLKConfig (RCC_PCLK2_Div6) ; // 六分频

	RCC_APB2PeriphClockCmd (RCC_APB2Periph_ADC1, ENABLE);

	//#3.初始化ADC的基本参数
	ADC_InitTypeDef ADC_InitStruct = {0};

	ADC_InitStruct.ADC_ContinuousConvMode = DISABLE; // 关连续模式
	ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;// 右对齐
	ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //软件启动
	ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;// 独立模式
	ADC_InitStruct.ADC_NbrOfChannel = 1;// 常规序列1个通道
	ADC_InitStruct.ADC_ScanConvMode = DISABLE;//关闭扫描模式

	ADC_Init (ADC1, &ADC_InitStruct);

	//#4.配置常规序列
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_13Cycles5) ;

	ADC_ExternalTrigConvCmd(ADC1,ENABLE);

	//#5.闭合ADC总开关
	ADC_Cmd(ADC1,ENABLE);
}

void App_OnBoardLED_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;

	GPIO_Init(GPIOC, &GPIO_InitStruct);
}
