一、研究背景
锂离子电池是电动汽车、储能系统等领域的核心组件，其健康状态（State of Health, SOH） 和剩余使用寿命（Remaining Useful Life, RUL） 的准确预测对系统安全与维护至关重要。本研究采用NASA公开的电池老化数据集（B0005、B0006），构建一个结合卷积神经网络（CNN） 与SE（Squeeze-and-Excitation）注意力机制的深度学习模型，实现对电池容量的高精度预测与寿命评估。
二、主要功能
- 数据预处理：滑动窗口构建时间序列样本，归一化处理。
- 模型构建：搭建具有SE注意力机制的CNN回归模型。
- 模型训练与验证：使用Adam优化器进行训练，支持学习率动态调整。
- 电池容量预测：对训练集（B0005）和测试集（B0006）进行容量预测。
- 性能评估：计算RMSE、MAE、MAPE、R²、RPD等多项指标。
- 可视化分析 ：
- 训练过程曲线（损失、RMSE）

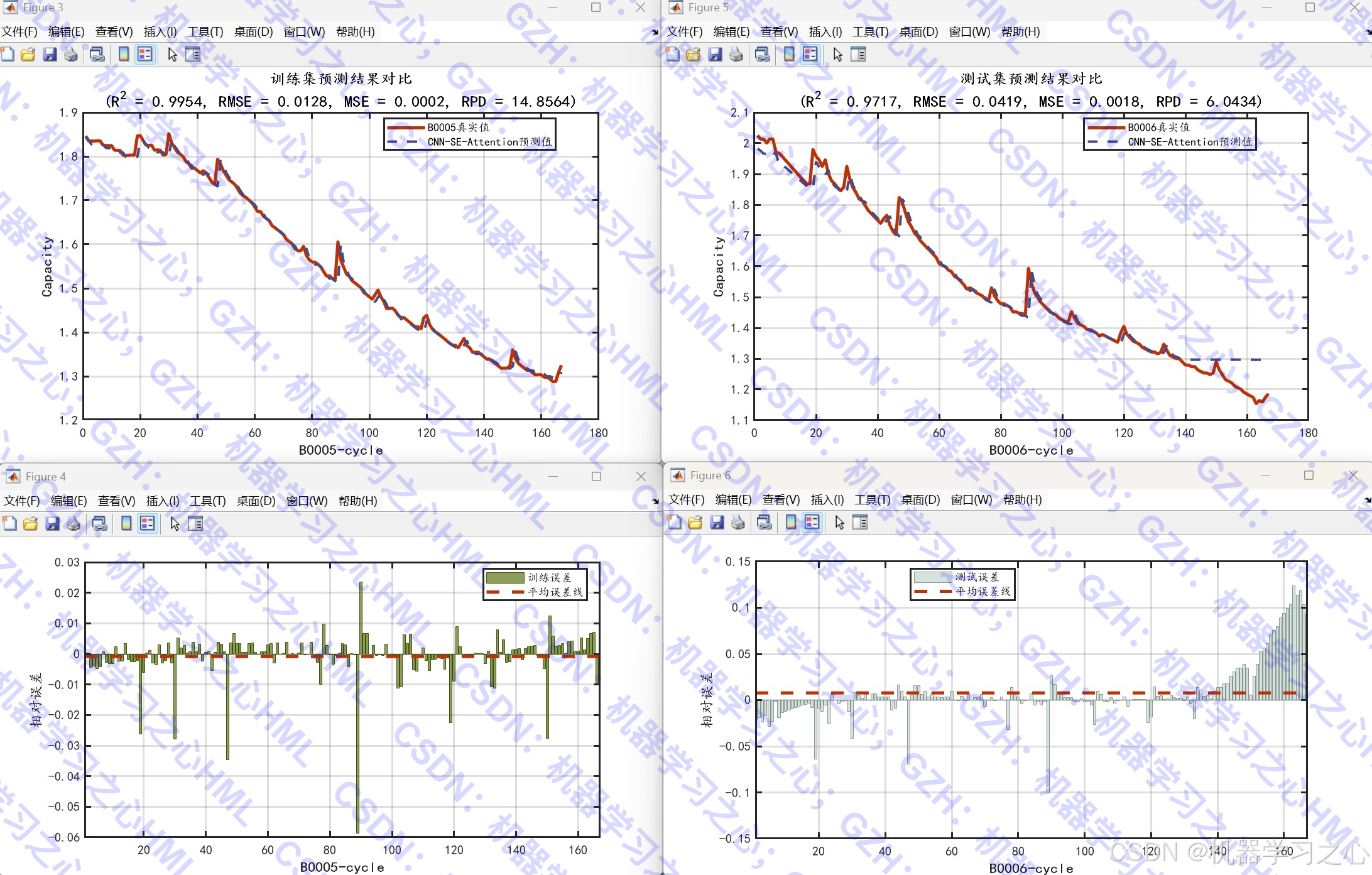

- 预测对比图、误差分布图
- 拟合效果图（散点+拟合线）

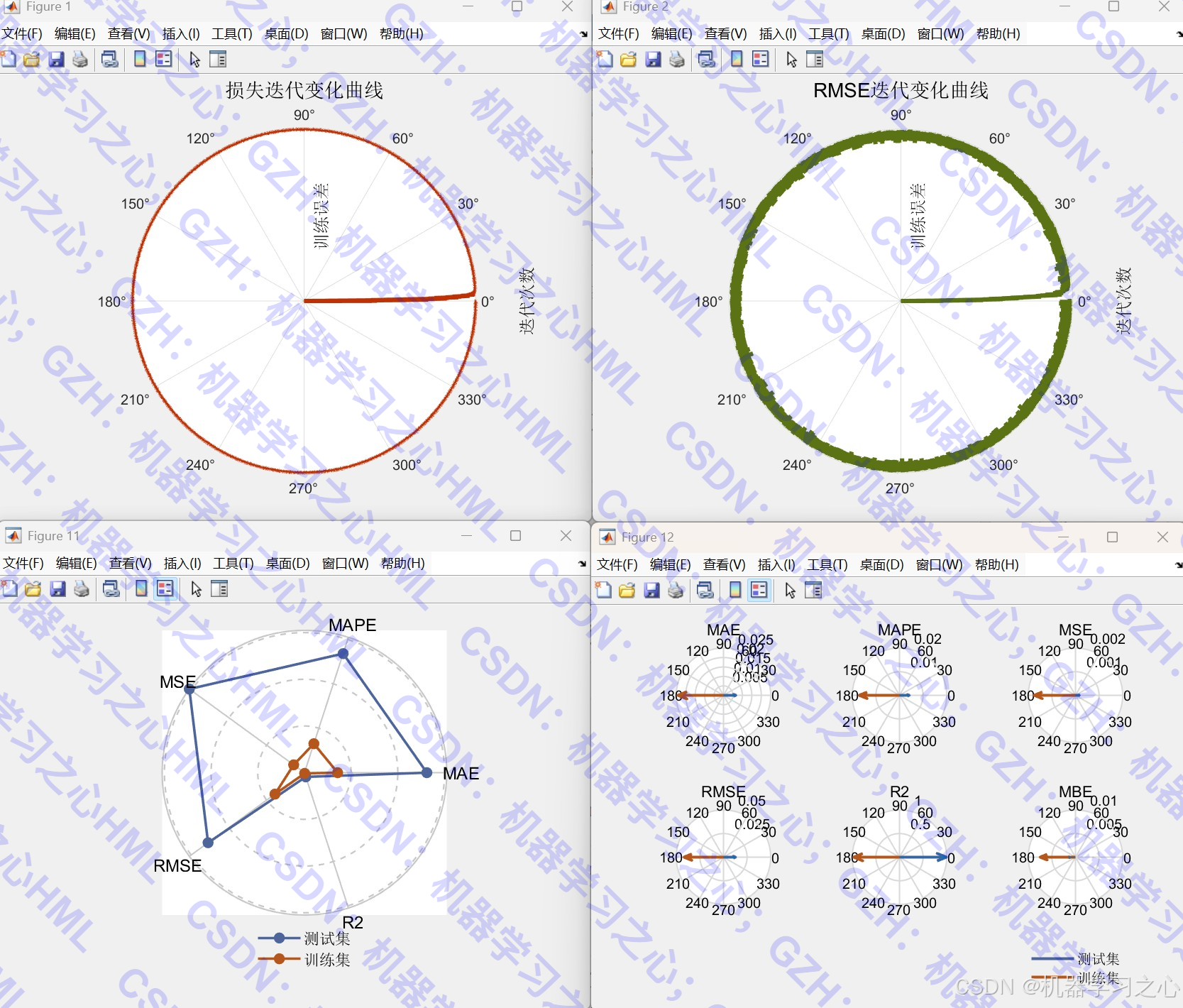

- 极坐标图、雷达图、罗盘图等多维可视化

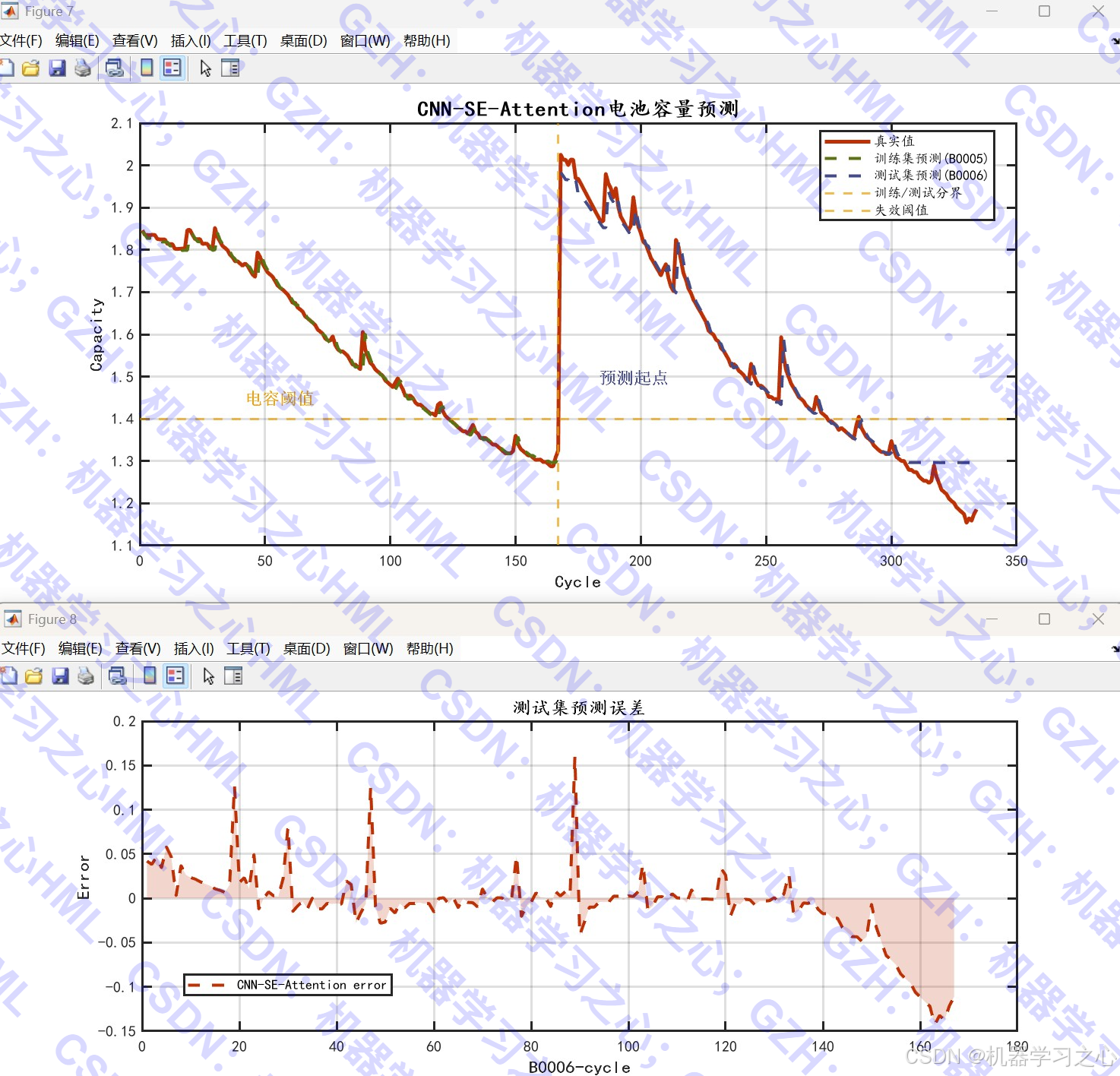

- 剩余寿命估计：基于预设阈值（如1.4 Ah）预测电池失效前的剩余循环次数。
三、算法步骤
- 数据导入：读取B0005（训练）、B0006（测试）电池容量序列。
- 序列重构 ：使用滑动窗口（
kim=1，zim=1）构造输入-输出样本。 - 数据归一化 ：使用
mapminmax将数据缩放到[0,1]区间。 - 构建CNN-SE-Attention网络 ：
- 卷积层（3层）+ ReLU
- SE注意力模块（全局平均池化 + 全连接层 + Sigmoid）
- 特征加权（乘法层）
- 全连接回归输出
- 训练设置 ：
- 优化器：Adam
- 批大小：16
- 最大迭代次数：1000
- 学习率调度：800次后降至0.1倍
- 预测与反归一化：输出预测值并还原为原始量纲。
- 评估与可视化：计算误差指标并绘制多种图表。
四、技术路线
- 深度学习框架：MATLAB Deep Learning Toolbox
- 网络结构：CNN + SE注意力机制 + 回归输出
- 数据处理：时间序列滑动窗口 + 归一化
- 评估体系：多指标综合评估（RMSE、R²、RPD、MAPE等）
- 可视化工具：MATplotlib风格绘图 + 自定义极坐标/雷达图
五、公式原理（关键指标）
- 均方根误差（RMSE） ：
RMSE = 1 N ∑ i = 1 N ( y i − y ^ i ) 2 \text{RMSE} = \sqrt{\frac{1}{N} \sum_{i=1}^{N} (y_i - \hat{y}_i)^2} RMSE=N1i=1∑N(yi−y^i)2 - 决定系数（R²） ：
R 2 = 1 − ∑ ( y i − y ^ i ) 2 ∑ ( y i − y ˉ ) 2 R^2 = 1 - \frac{\sum (y_i - \hat{y}_i)^2}{\sum (y_i - \bar{y})^2} R2=1−∑(yi−yˉ)2∑(yi−y^i)2 - 平均绝对百分比误差（MAPE） ：
MAPE = 1 N ∑ i = 1 N ∣ y i − y ^ i y i ∣ \text{MAPE} = \frac{1}{N} \sum_{i=1}^{N} \left| \frac{y_i - \hat{y}_i}{y_i} \right| MAPE=N1i=1∑N yiyi−y^i - 剩余预测残差（RPD） ：
RPD = Std ( y ) Std ( y − y ^ ) \text{RPD} = \frac{\text{Std}(y)}{\text{Std}(y - \hat{y})} RPD=Std(y−y^)Std(y)
六、参数设定
| 参数 | 值 | 说明 |
|---|---|---|
kim |
1 | 历史步长（输入序列长度） |
zim |
1 | 预测步长（输出偏移） |
MiniBatchSize |
16 | 批处理大小 |
MaxEpochs |
1000 | 最大训练轮数 |
InitialLearnRate |
0.001 | 初始学习率 |
LearnRateDropPeriod |
800 | 学习率下降周期 |
LearnRateDropFactor |
0.1 | 学习率下降因子 |
| 卷积核大小 | [3, 1] | 卷积核尺寸 |
| 通道数 | 16 → 32 → 64 | 逐层递增 |
七、运行环境
- 平台：MATLAB（建议R2024a或更高版本）
- 数据格式：Excel（.xlsx），单列容量序列
八、应用场景
- 电动汽车电池管理系统（BMS）：实时预测电池容量衰减趋势。
- 储能系统健康监测：评估电池组状态，预警失效风险。
- 电池研发与测试：加速老化测试中的数据建模与寿命分析。
- 工业预测性维护：结合物联网数据，实现电池剩余寿命在线估计。
