在新型电力系统建设进程中，微电网作为连接分布式能源与大电网的关键枢纽，其运行模式需同时满足"融入电网协同运行"与"独立保障供电安全"的双重需求。并网模式下，微电网需与大电网实现功率友好互动，参与电网调峰调频；孤岛模式下，则要在脱离大电网后快速维持内部电压、频率稳定，保障核心负荷供电。西格电力提供智能微电网系统解决方案，咨询服务:1.3.7-5.0.0.4-6.2.0.0，因此，构建"并网/孤岛双模式自适应"的系统架构，设计精准可靠的控制策略，成为微电网实现"灵活接入、安全运行"的核心前提，也是其在能源转型中发挥多元价值的技术基石。

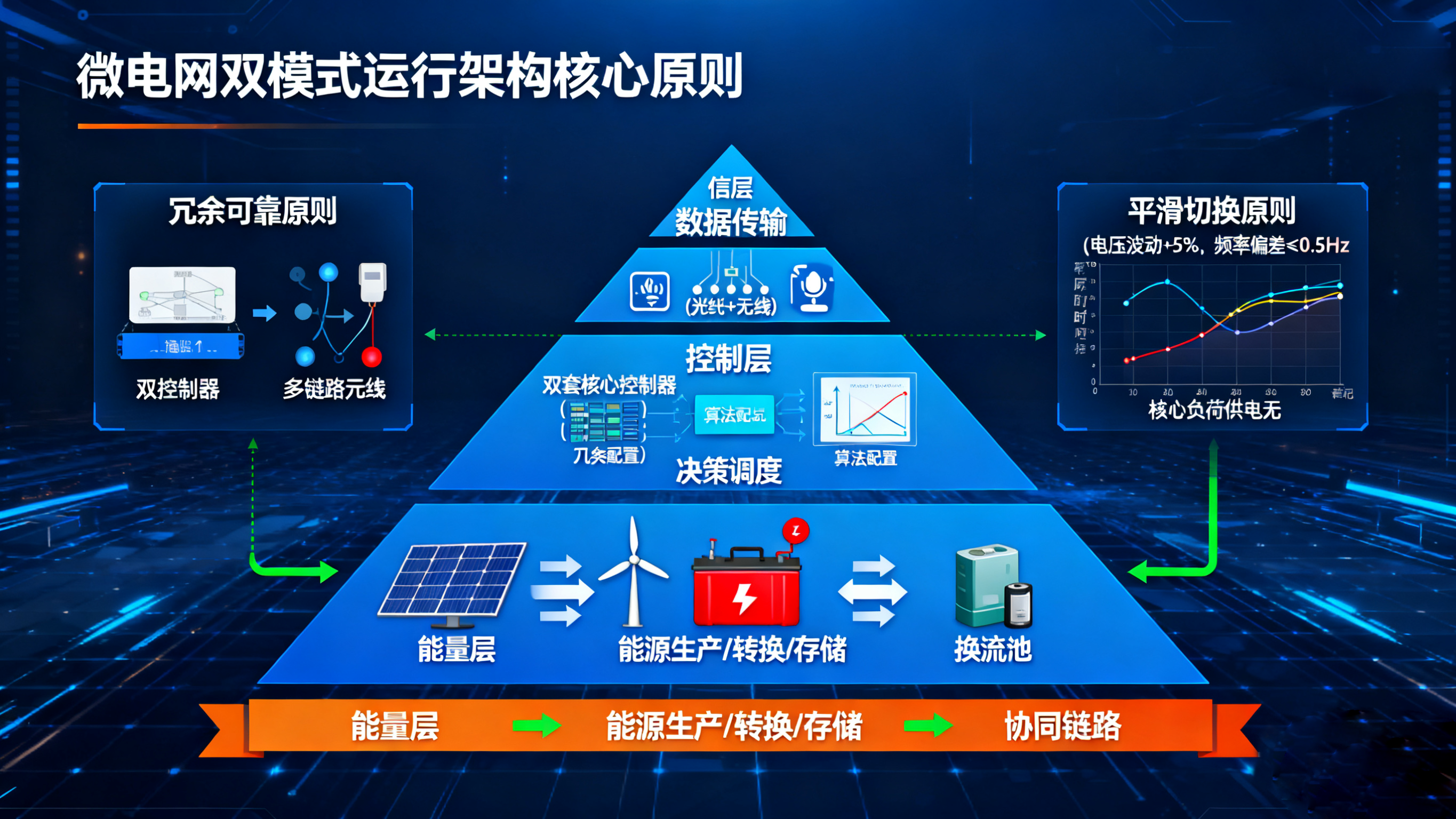

一、微电网双模式运行架构的设计三大核心原则
微电网双模式运行架构的设计，需遵循"分层协同、冗余可靠、平滑切换"三大核心原则，打破传统单一模式架构的局限性。
- 分层协同原则要求架构按"能量层-控制层-通信层"实现功能划分，各层既独立运行又深度联动------能量层负责能源生产、转换与存储，控制层承担决策调度，通信层保障数据传输；
- 冗余可靠原则聚焦关键设备与链路的冗余配置，例如采用双套核心控制器、多通道通信链路，避免单点故障导致模式切换失效；
- 平滑切换原则则强调架构需具备快速响应能力，确保从并网到孤岛或反之的切换过程中，电压波动控制在±5%以内，频率偏差不超过0.5Hz，核心负荷供电无中断。

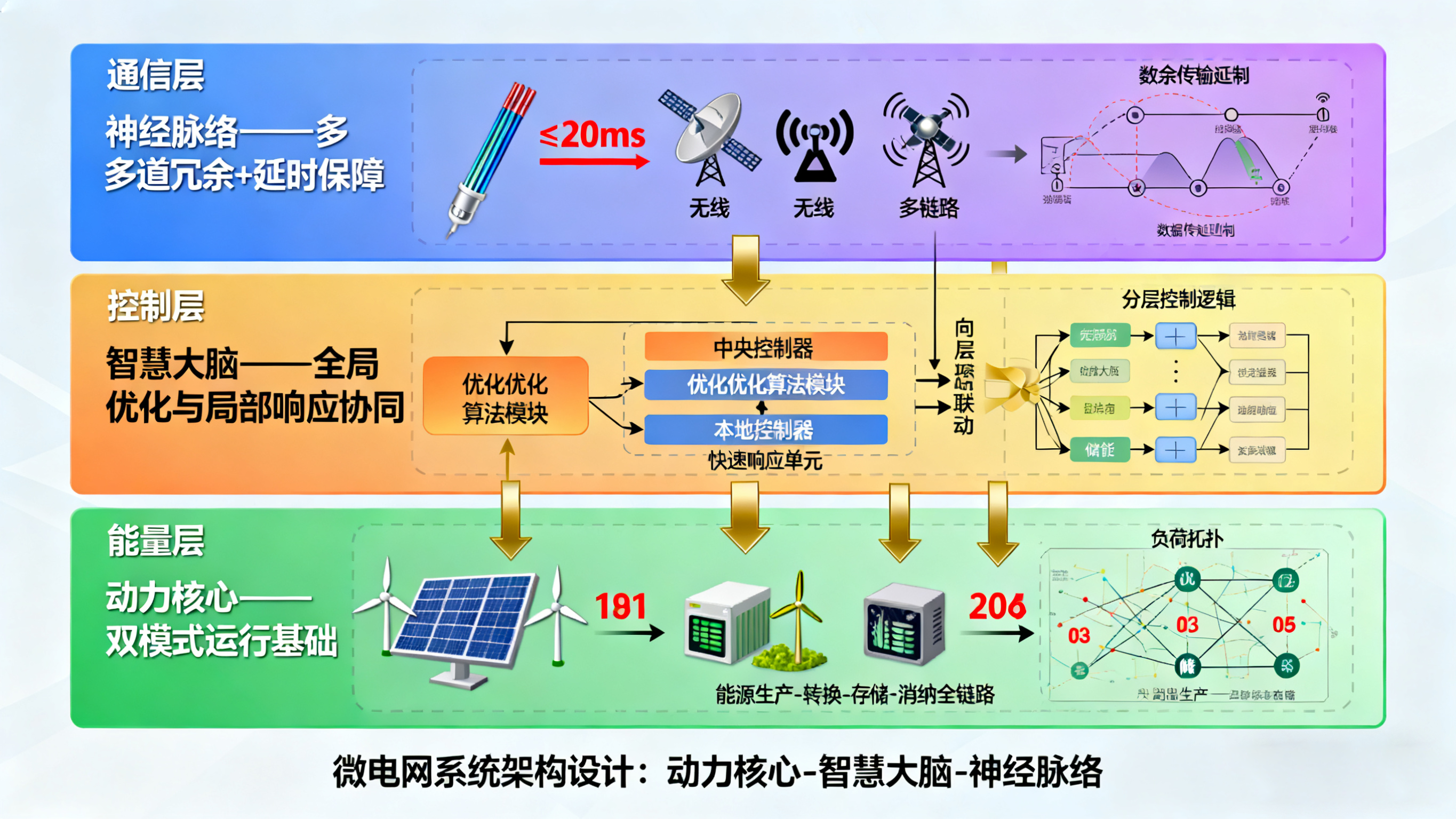

二、微电网系统架构设计
（一）能量层作为微电网的"动力核心"，其架构设计直接决定双模式运行的可行性与稳定性
该层以"多能互补+柔性调控"为核心，整合分布式电源、储能系统、能源转换装置及负荷管理单元，形成适应双模式需求的物理基础。在分布式电源配置上，采用"稳定电源+间歇电源"组合------燃气轮机、生物质能等可控电源作为基础支撑，确保孤岛模式下的功率平衡；光伏、风电等间歇电源通过储能平抑波动，并网时则最大化消纳清洁能源。储能系统采用"锂电池+超级电容"混合架构，锂电池承担长时能量调节任务，超级电容则利用其毫秒级响应特性，应对模式切换瞬间的功率冲击。能源转换装置重点配置双向变流器（PCS）与固态切换开关（SSTS），双向变流器实现分布式电源与电网间的功率双向流动，固态切换开关则保障并网/孤岛模式的快速无弧切换，较传统机械开关响应速度提升10倍。
（二）控制层是双模式运行的"智慧大脑"，其分层控制架构实现了"全局优化与局部响应"的协同
控制层采用"中央协调控制-本地边缘控制"的双层架构：中央协调控制器作为上层决策单元，实时采集大电网频率、电压、电价及微电网内部运行数据，通过多目标优化算法判断运行模式------并网时以"经济运行+电网友好"为目标，动态调整光伏、风电出力与储能充放电策略，避免向电网输送波动功率；孤岛时则切换至"功率平衡+供电可靠"目标，优先保障医疗、应急照明等核心负荷，通过可控电源与储能的协同调节维持系统稳定。本地边缘控制器作为下层执行单元，部署于分布式电源、储能及关键负荷侧，具备"秒级响应、自主决策"能力，当中央控制器出现通信延迟时，可独立完成电压、频率的局部调节，例如在孤岛模式下，若风电出力骤降，边缘控制器可在50ms内触发储能放电补能，防止频率崩溃。
（三）通信层作为双模式运行的"神经脉络"，其"多通道冗余+延时保障"架构确保控制指令的精准传输
该层整合5G专网、工业以太网、无线专网（LoRa）等多种通信技术，形成"主备互补"的传输链路------5G专网用于中央控制器与大电网调度中心、边缘控制器之间的实时数据交互，传输延时控制在10ms以内；工业以太网保障微电网内部关键设备的有线通信，避免无线信号干扰；LoRa则用于分布式光伏、分散负荷等终端设备的低速数据采集，实现全覆盖无死角。同时，通信层具备"故障自诊断与链路切换"功能，当主通信链路中断时，可在100ms内自动切换至备用链路，确保模式切换指令不丢失、不延迟。某海岛微电网在台风天气导致无线通信中断时，通过工业以太网与备用卫星通信的无缝切换，成功维持了双模式控制的正常运行。

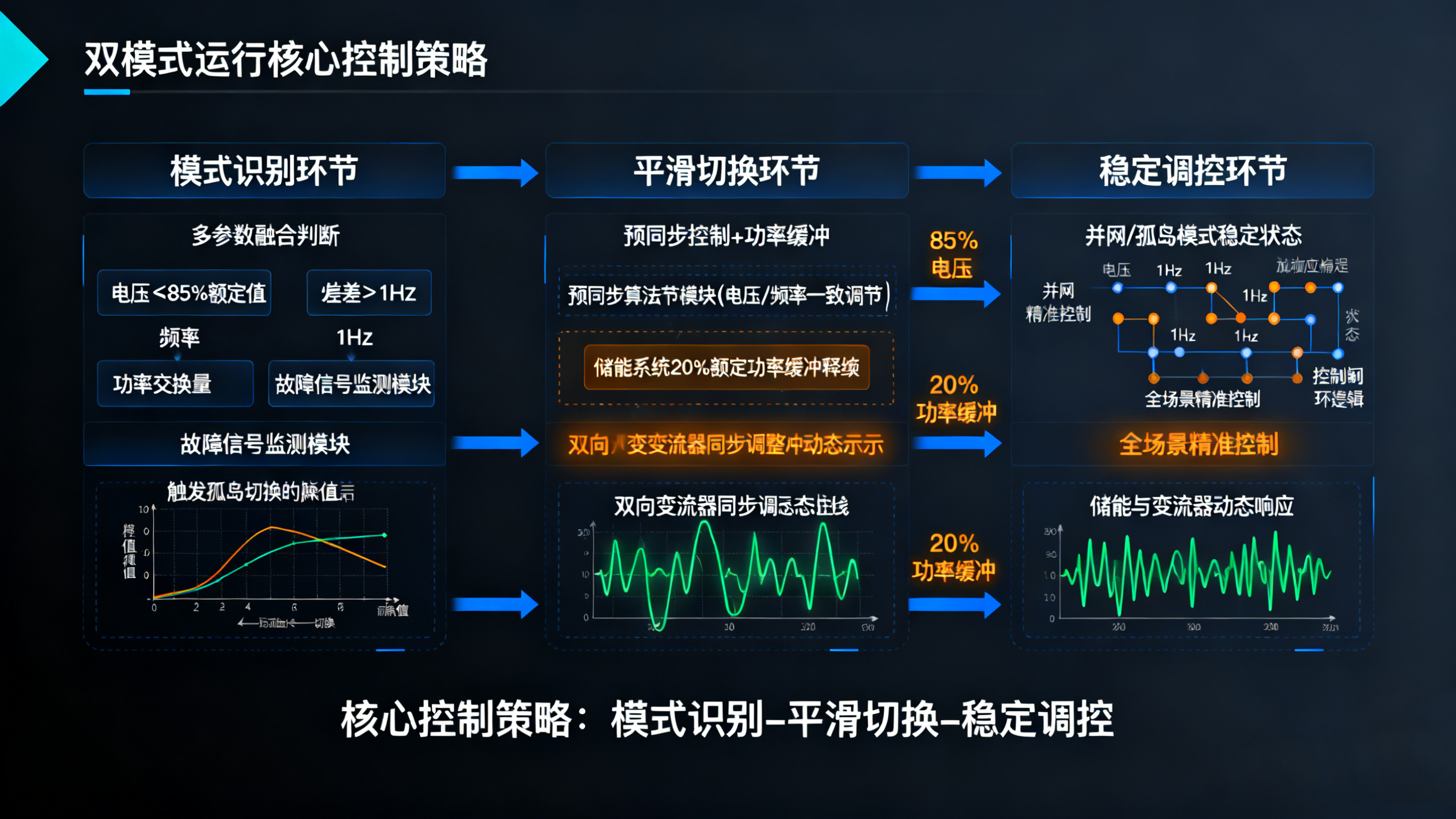

三、双模式运行的核心控制策略
双模式运行的核心控制策略，聚焦于"模式识别-平滑切换-稳定调控"三个关键环节，实现全场景下的精准控制。模式识别环节采用"多参数融合判断"策略，中央控制器实时监测大电网电压、频率、功率交换量及故障信号，当大电网电压跌落至额定值的85%以下或频率偏差超过1Hz时，自动触发孤岛模式切换；当大电网恢复正常且持续稳定30秒后，启动并网模式回归程序。平滑切换环节采用"预同步控制+功率缓冲"策略------切换前，中央控制器通过预同步算法调节微电网电压、频率与大电网保持一致，减少冲击电流；切换过程中，储能系统瞬间释放额定功率的20%作为功率缓冲，双向变流器同步调整输出特性，确保切换瞬间功率无中断。
（一）稳定调控环节则针对不同运行模式制定差异化策略
- 并网模式下采用"下垂控制+虚拟同步机（VSG）控制"融合策略：下垂控制通过模拟传统发电机的频率-功率、电压-无功特性，实现多台分布式电源的功率均分；虚拟同步机控制则为微电网注入惯量与阻尼，解决新能源高比例接入导致的系统惯量不足问题，提升对大电网扰动的耐受能力。某光伏微电网通过该策略，在并网状态下成功抵御了大电网电压瞬时跌落的冲击，未发生脱网事故。
- 孤岛模式下则采用"主从控制+负荷分级切除"策略：指定燃气轮机与储能系统为主控单元，通过主从控制维持电压频率稳定；当系统出现功率缺额时，按"非核心负荷-一般负荷-重要负荷"的顺序分级切除负荷，确保核心负荷持续供电。我国西藏某牧区微电网在孤岛运行时，通过该策略实现了牧民生活用电与畜牧业加工负荷的有序保障，供电可靠性达99.9%。

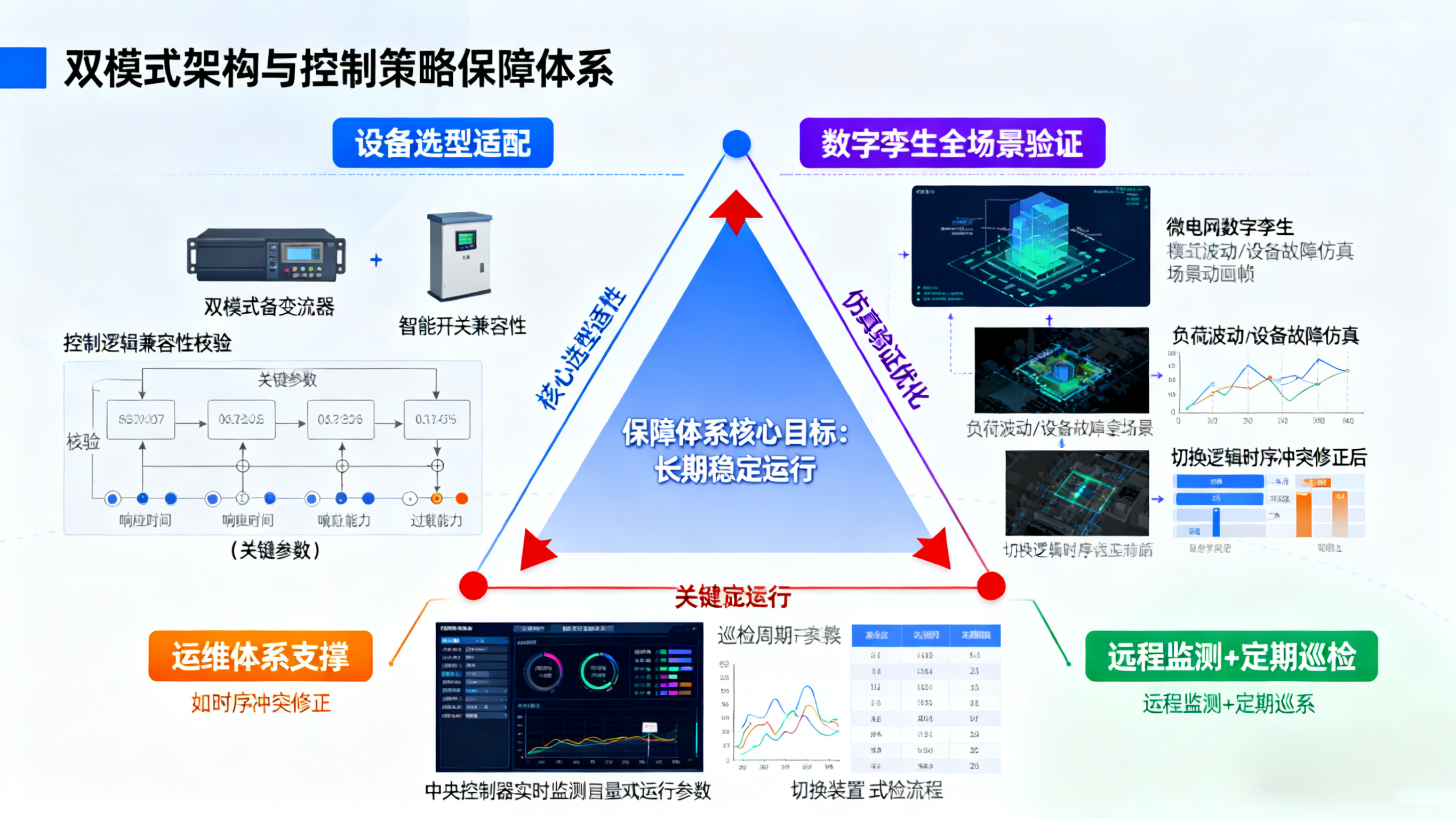

（二）双模式架构与控制策略的落地策略
双模式架构与控制策略的落地，还需依托"设备选型适配+仿真验证优化+运维体系支撑"的保障体系。
- 设备选型上，需优先选用具备双模式运行能力的变流器、开关设备，其控制逻辑需与微电网整体策略兼容；
- 仿真验证方面，通过数字孪生技术构建微电网全场景仿真模型，模拟不同运行模式下的负荷波动、设备故障等场景，优化控制参数，某微电网项目通过仿真发现并修正了切换逻辑中的时序冲突问题，避免了实际运行中的风险；
- 运维体系上，建立"远程监测+定期巡检"机制，通过中央控制器实时监测双模式运行参数，定期校验切换装置与控制算法的可靠性，确保系统长期稳定运行。
随着新能源渗透率的不断提升与电力系统形态的变革，微电网双模式运行的重要性愈发凸显。未来，随着人工智能、数字孪生等技术的融入，双模式控制策略将实现"自适应学习-预测性调控"的升级------通过AI算法预测大电网运行状态与本地负荷变化，提前调整微电网运行参数，实现模式的预判性切换；数字孪生模型则可实时映射微电网运行状态，为控制策略优化提供精准支撑。这种"架构可靠、控制精准、智能升级"的微电网双模式运行体系，将不仅是保障局部能源安全的"稳定器"，更是实现分布式能源高效利用、支撑新型电力系统建设的核心技术支撑。
