超详细ubuntu22.04部署k8s1.28高可用（二）【结合ingress实现业务高可用】

hwj运维之路2026-02-04 14:55

超详细ubuntu22.04部署k8s1.28高可用（二）【结合ingress实现业务高可用】

文章目录

在上一篇《超详细 Ubuntu 22.04 部署 K8s 1.28 高可用（一）【多 Master + Keepalived + Nginx 实现负载均衡】》中，我们已经完成了 Kubernetes 控制平面的高可用部署：

  • 通过多 Master + etcd 集群消除了控制平面的单点故障
  • 使用 Keepalived + Nginx 为 kube-apiserver 提供统一的 VIP 访问入口
  • 确保在任意单个 Master 或负载均衡节点故障时，集群 API 依然可用

但在真实生产环境中，仅仅保证控制平面高可用是远远不够的，真正承载业务流量的是运行在 Node 节点上的 Pod 和 Service，如果业务访问入口仍然是单点，那么即便 Kubernetes 集群本身是高可用的，业务依然可能因为入口故障而整体不可访问

本文将在上一篇高可用控制平面的基础之上，引入 Ingress 组件，构建一套 面向业务的高可用访问架构，主要包括：

  • 使用 Deployment 多副本 保证业务 Pod 的运行高可用
  • 通过 Service 对后端 Pod 进行统一抽象
  • 使用 Ingress Controller 作为业务流量入口
  • 结合 Ingress 规则 实现域名级别、路径级别的流量转发

一、业务高可用实现原理（Ingress篇）

在 Kubernetes 中，控制平面高可用和业务高可用是两个完全不同但又相互依赖的概念

  • 控制平面高可用：解决的是 kube-apiserver、调度器、控制器是否可用
  • 业务高可用：解决的是用户访问业务时，服务是否稳定、不中断

上一篇我们已经通过 VIP + Nginx + 多 Master，解决了集群能不能被正常管理的问题，而本篇要解决的是业务流量如何稳定进入集群的问题

1. Kubernetes中业务访问的本质

在 kubernetes 里，业务访问链路本质上是

bash 复制代码
用户请求
  ↓
访问入口（IP / 域名）
  ↓
Service
  ↓
Pod（业务容器）

Ingress 的整体职责大致如下：

  • 接收外部 HTTP / HTTPS 请求
  • 根据 Ingress 规则进行转发
  • 将流量交给对应的 Service
  • Service 再将流量分发给后端多个 Pod

将上一篇的控制平面 VIP 和本篇的业务 Ingress 放在一起，整体就比较清晰了

bash 复制代码
【控制平面流量】
kubectl / API 请求
  ↓
VIP（Keepalived）
  ↓
Nginx
  ↓
kube-apiserver（多 Master）

【业务流量】
用户 / 浏览器
  ↓
域名访问（如 https://www.hwj.com）  #这里我没有真的域名，直接使用本机hosts解析到VIP
  ↓
DNS 解析
  ↓
VIP（Ingress 对外入口 IP）
  ↓
Ingress Controller Service
  ↓
Ingress Controller Pod（多副本）
  ↓
Service（业务 Service）
  ↓
业务 Pod（多副本）

二、环境准备

服务器 主机名 IP地址 主要组件
master-01 + etcd-01节点 k8s-master-1 192.168.24.31 apiserver controller-manager scheduler proxy etcd
master-02 + etcd-02节点 k8s-master-2 192.168.24.32 apiserver controller-manager scheduler proxy etcd
master-03 + etcd-03节点 k8s-master-3 192.168.24.33 apiserver controller-manager scheduler proxy etcd
node-01 节点 k8s-node-1 192.168.24.34 kubelet proxy（资源有限，本demo只使用一个node节点）
nginx + keepalive-01节点 keepalived-1 192.168.24.35 nginx keepalived（主）
nginx + keepalive-02节点 keepalived-2 192.168.24.36 nginx keepalived（备）

三、部署Ingress

1. 安装helm

bash 复制代码
curl -fsSL https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash

# 查看 helm 版本
helm --version

2. 部署Ingress

bash 复制代码
# 添加ingress-nginx仓库
helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx

# 更新本地存储信息
helm repo update

# 搜索ingress-nginx安装包
helm search repo ingress-nginx

# 拉取ingress-nginx并解压
mkdir -p /root/kubernetes/helm
cd /root/kubernetes/helm
helm pull ingress-nginx/ingress-nginx --untar

# 编辑valus.yaml
vim /root/kubernetes/helm/ingress-nginx/values.yaml

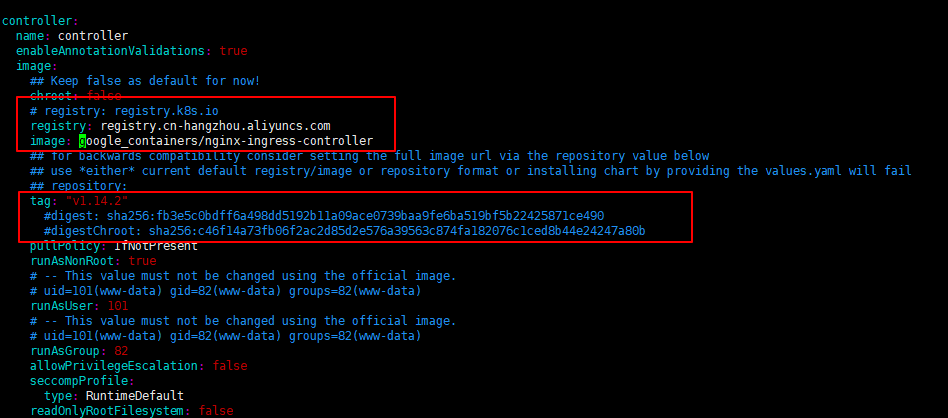

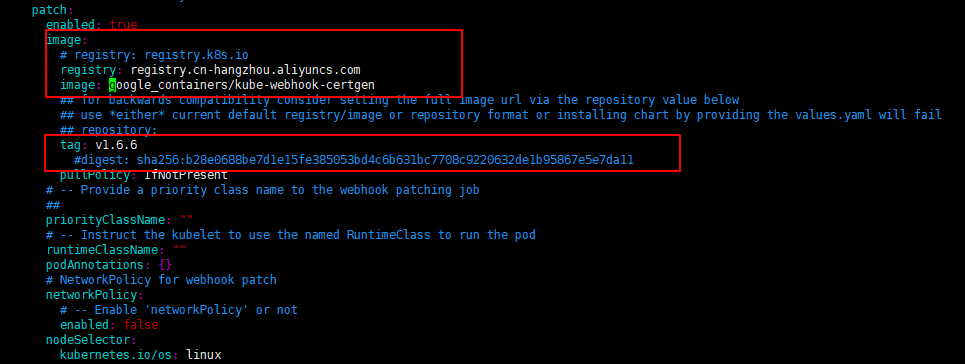

#这里各位可能会存在拉不到registry.k8s.io官方源镜像的情况，找到以下红框并像我一样改成国内镜像源即可
sed -i "s/dnsPolicy: ClusterFirst/dnsPolicy: ClusterFirstWithHostNet/" values.yaml  #修改dnsPolicy为ClusterFirstWithHostNet
sed -i "s/hostNetwork: false/hostNetwork: true/" values.yaml  #修改hostNetwork为true
sed -i "s/kind: Deployment/kind: DaemonSet/" values.yaml  #修改控制器种类为DaemonSet
sed -i "s/type: LoadBalancer/type: NodePort/" values.yaml  #LoadBalancer修改为NodePort

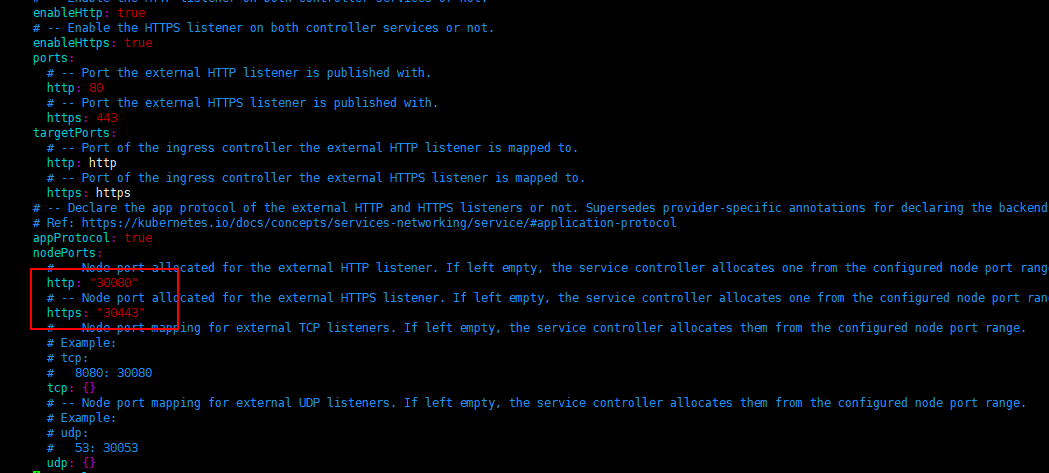

#修改 http: "" 和 https: "" 为 30080 和 30443

# 部署ingress-nginx
cd /root/kubernetes/helm
helm install ingress ./ingress-nginx -n ingress-nginx --create-namespace

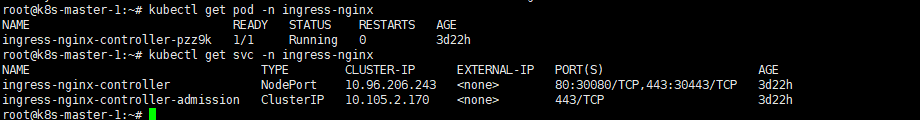

# 检查ingress-nginx服务
#我这里虽然用的Daemonset但是只有一个Pod是因为我只有一个node节点，没开启容忍，有需求自行开启即可（tolerations）
kubectl get pod -n ingress-nginx
kubectl get svc -n ingress-nginx




3. 配置Nginx（192.168.24.35~36）

bash 复制代码
# 配置nginx
upstream ingress_http {
    server 192.168.24.31:30080;
    server 192.168.24.32:30080;
    server 192.168.24.33:30080;
    server 192.168.24.34:30080;
}

#upstream ingress_https {
#    server 192.168.24.31:30443;
#    server 192.168.24.32:30443;
#    server 192.168.24.33:30443;
#    server 192.168.24.34:30443;
#}

server {
    listen 80;
    server_name www.hwj.com;  #这里没有真实域名，直接在本地配置hosts解析测试即可

    location / {
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass http://ingress_http;
    }
}

#server {
#    listen 443 ssl;
#    server_name www.fjzhgd.com;

#    ssl_certificate /etc/nginx/ssl/fjzhgd.crt;
#    ssl_certificate_key /etc/nginx/ssl/fjzhgd.key;

#    location / {
#        proxy_set_header Host $host;
#        proxy_set_header X-Real-IP $remote_addr;
#        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
#        proxy_pass http://ingress_https;
#    }
#}

# 重启nginx
nginx -t && nginx -s reload

4. 配置Keepalived（192.168.24.35~36）

bash 复制代码
# 配置keepalived
vim /etc/keepalived/keepalived.conf （192.168.24.35）
vrrp_script check_nginx {
  script "/etc/nginx/check_nginx.sh"  #脚本位置，用来检测nginx服务是否正常，不正常则停掉keepalived
}

vrrp_instance VI_2 {
    state MASTER
    interface ens160
    virtual_router_id 52
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1234
    }
    virtual_ipaddress {
        192.168.24.40  #上一篇控制平面高可用使用的vip是24.30，这里使用24.40
    }
    track_script {
        check_nginx
    }
}


vim /etc/keepalived/keepalived.conf （192.168.24.36）
vrrp_script check_nginx {
  script "/etc/nginx/check_nginx.sh"
}

vrrp_instance VI_2 {
    state BACKUP
    interface ens160
    virtual_router_id 52
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1234
    }
    virtual_ipaddress {
        192.168.24.40
    }
    track_script {
        check_nginx
    }
}


# 重启keepalived
systemctl restart keepalived

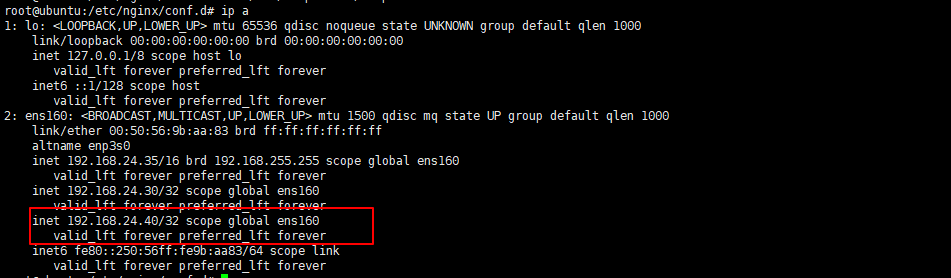

# 查看VIP是否生效
ip a

5. 编写Nginx服务检测脚本（192.168.24.35~36）

用来检测 nginx 服务是否正常，不正常则停掉 keepalived

bash 复制代码
vim /etc/nginx/check_nginx.sh
#!/bin/bash

count=$(ps -ef |grep nginx |egrep -cv "grep|$$")
if [ "$count" -eq 0 ];then
    systemctl stop keepalived
fi

# 授予执行权限
chmod +x /etc/nginx/check_nginx.sh

四、验证HA

1. 创建demo

这里我们要测试的是，当我们在网页上访问 www.hwj.com 时，能否正常访问到这个 demo pod，以及当我们停掉 192.168.24.35 这台服务器时，192.168.24.36 这台服务器是否能看到虚拟 IP 漂移，以及访问页面是否依然正常

yaml 复制代码
# 创建测试目录
mkdir -p /root/kubernetes/demo

# 编写deployment文件
vim /root/kubernetes/demo/demo-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: demo
  template:
    metadata:
      labels:
        app: demo
    spec:
      containers:
      - name: demo
        image: hashicorp/http-echo  #这里拉不到镜像的话自行找台能上外网的服务器拉镜像传到harbor，不再赘述
        args:
          - "-text=Hello K8s HA!"
        ports:
        - containerPort: 5678
---
apiVersion: v1
kind: Service
metadata:
  name: demo-svc
spec:
  selector:
    app: demo
  ports:
    - port: 80
      targetPort: 5678
  type: ClusterIP

# 编写demo-ingress规则文件
vim /root/kubernetes/demo/demo-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: demo-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: nginx
  rules:
  - host: www.hwj.com
    http:
      paths:
      - path: /api
        pathType: Prefix
        backend:
          service:
            name: demo-svc
            port:
              number: 80

# 运行demo pod
cd /root/kubernetes/demo && kubectl apply -f .

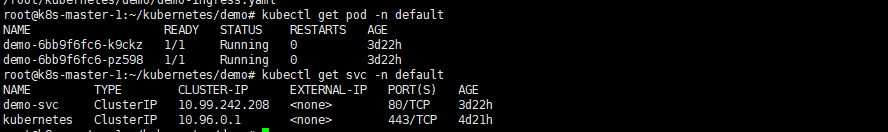

# 验证部署成功
kubectl get pod -n default
kubectl get svc -n default

2. 验证HA是否正常

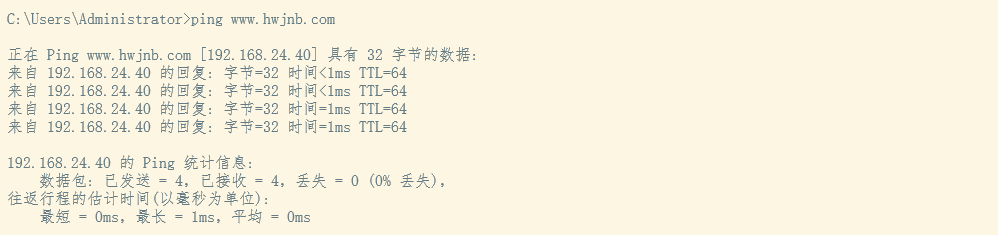

这里先配置主机hosts，解析到 VIP 192.168.24.40，使用本机 ping 域名能通表示解析成功

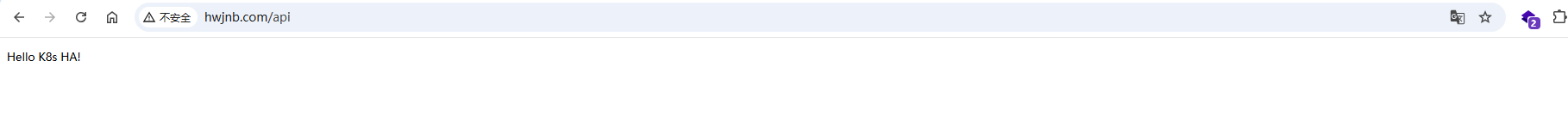

接着打开浏览器访问 http://www.hwjnb.com/api，可以看到能正常访问到服务

接下来我们验证高可用，模拟 192.168.24.35 这台 nginx 服务器挂掉，是否还能正常访问服务

bash 复制代码
# 模拟192.168.24.35 nignx 挂掉
#查看 keepalived 状态
systemctl status keepalived
#停掉 nginx
nginx -s stop
#再次查看 keepalived 状态
systemctl statut keepalived
#查看虚拟IP是否已经消失
ip a

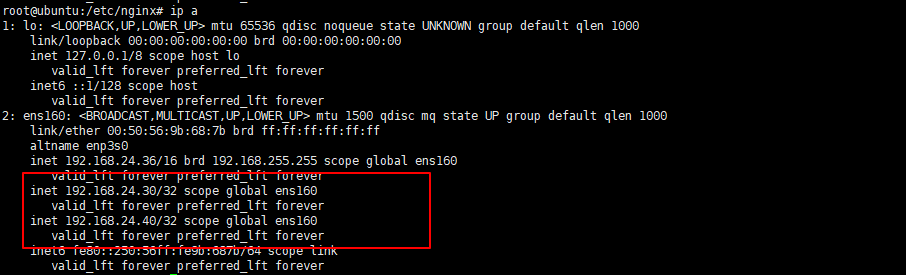

经过测试可以看到，我们停掉了 192.168.24.35 这台服务器的 nginx，keepalived 也会随之关闭，然后我们再去 192.168.24.36 这台观察虚拟 IP 是否漂移，以及服务是否正常，经实验可以看到，虚拟 IP 漂移到了 24.36 这台服务器，业务访问依旧正常，至此，业务高可用测试完毕


总结

本文在已实现 Kubernetes 控制平面高可用的基础上，围绕业务访问入口，完整搭建了一套 Ingress 级别的业务高可用方案，通过 Ingress Controller 多副本 + Service 负载 + Nginx + Keepalived VIP 漂移，将业务访问入口从单点解耦出来，实现稳定、可切换、可扩展的访问链路

整体业务流量路径为：域名 → VIP → Nginx → Ingress → Service → Pod，在入口节点或 Ingress 实例发生故障时，业务流量可自动切换，访问不中断

该方案无需依赖云厂商负载均衡，适用于内网、私有化部署及生产环境，至此，集群已同时具备控制平面高可用 + 业务入口高可用的核心能力
