这个项目很有意思，用户现场已经有个运行很久的自动化系统，PLC使用西门子S7-200控制几台设备的运行，这是由厂家A提供，并每年提供维护支持。而另一个后来做的系统，由厂家B提供，通过4G方式远程采集几十公里之外的液位、压力、环境参数等信息，然后直接把数据发送到一个云端的系统中，系统提供了Web方式的监控和数据展示分析界面。
本来两个系统各自运行互不干扰，用户发现A厂家的系统如果能获取B厂家的几个数据，就可以实现远程联动，进而控制优化节约能耗。
那么问题来了，厂家A提供的西门子PLC控制系统不想更换，因为如果更换PLC做大升级厂家A需要的成本很高。用户希望用最小的代价实现------把数据接入现有的西门子S7-200中，厂家A只需要把升级程序修改好发送给用户自己下载到PLC中即可（人员不需要到现场，这样的工作可以归为维护）。
1 我给的技术方案
使用一个Linux嵌入IOT-Tree Server设备就可以搞定：
1）这个设备提供RS485接口，并安装在PLC控制柜内部，提供RS485接口连接西门子PLC S7-200.
2）设备通过本地宽带接入网络，能够访问厂家B的Web系统，通过一个URL获取json数据格式的实时数据，里面包含远程监测点的各个指标数据。
3）设备通过RS485口模拟了一个Modbus RTU Slave设备，这个设备内部提供液位等寄存器数据（含通信状态）。这样S7-200就可以直接通过RS485 Modbus RTU协议使用Master方式获取对应的数据，并通过液位数据实现本地设备的启停或更优化调度。
2 具体实现过程
2.1 使用的硬件设备和IOT-Tree Server配置安装
现场使用了一个巴掌大小的Linux模块，有2个RS485口和2个以太网口，内部运行IOT-Tree Server。
这样既可以通过网络访问B系统获取数据，也可以通过RS485口模拟Modbus RTU设备，给S7-200提供数据。
IOT-Tree Server在Linux设备上安装可以参考，本文就重复了：使用IOT-Tree Server制作一个边缘计算设备(Arm Linux)
2.2 新建IOT-Tree项目

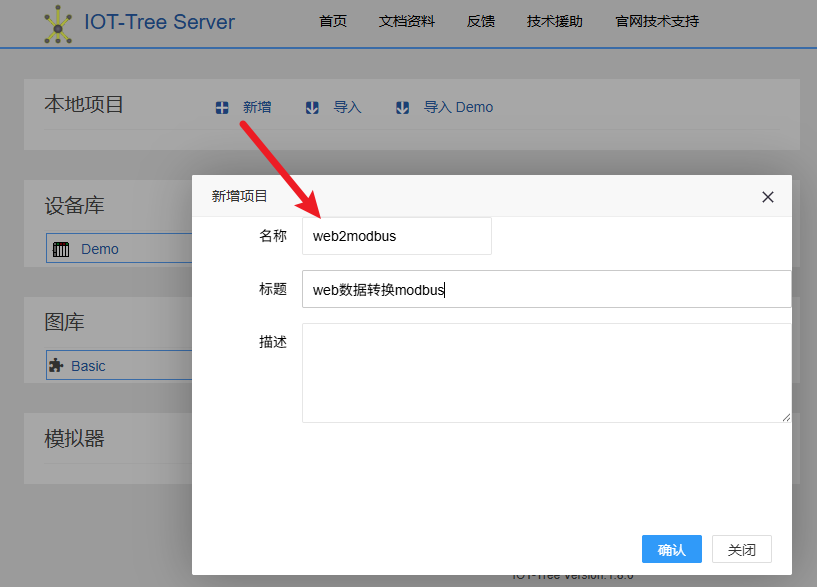

访问边缘设备管理界面：http://your_device_ip:9090/admin/。在本地项目区域点击"新增"，填写项目名称如下：
完成之后，点击此项目进入项目管理主界面。
2.3 Web数据获取并转换为通道标签数据
2.3.1 接入B系统Web数据并提取
我们可以先访问外部提供的URL，获取一个JSON数据。本文使用的JSON格式如下：
javascript

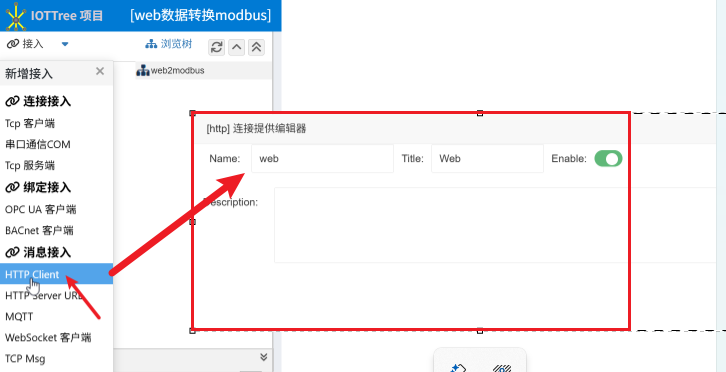

{ "yeiwei":3.32, "pressure":0.21, "update_dt":17213546556 }在左上角点击"接入"，选择"HTTP Client"，填写对话框 Name=web ，Title=Web。如下：

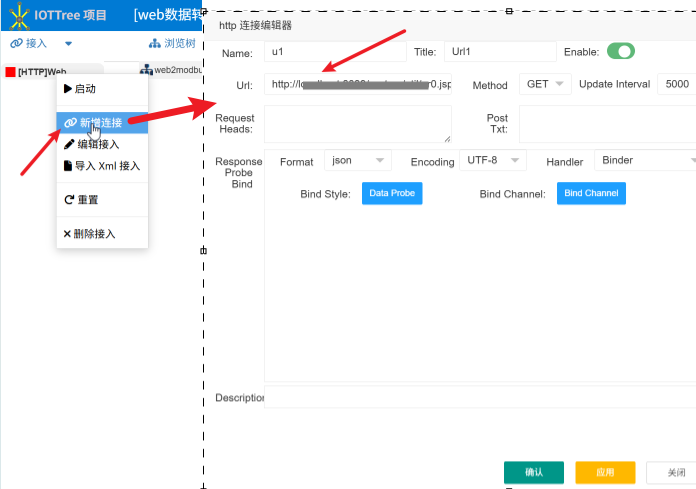

确定之后，鼠标右键点击新增的"web"项，选择新增连接。在弹出对话框填写外部提供的URL地址。当然也得提供Name和title。如下：

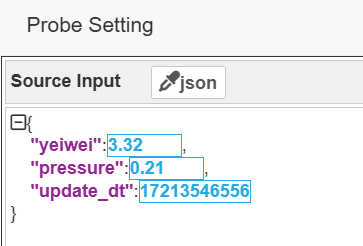

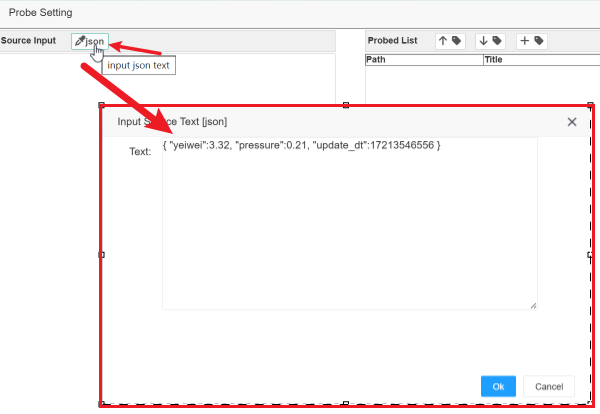

点击"Data Probe"按钮，在弹出的对话框左上角点击"json"按钮，然后把样本JSON数据填写如文本框：
确定之后，可以看到左边展示了整体的数据结构：

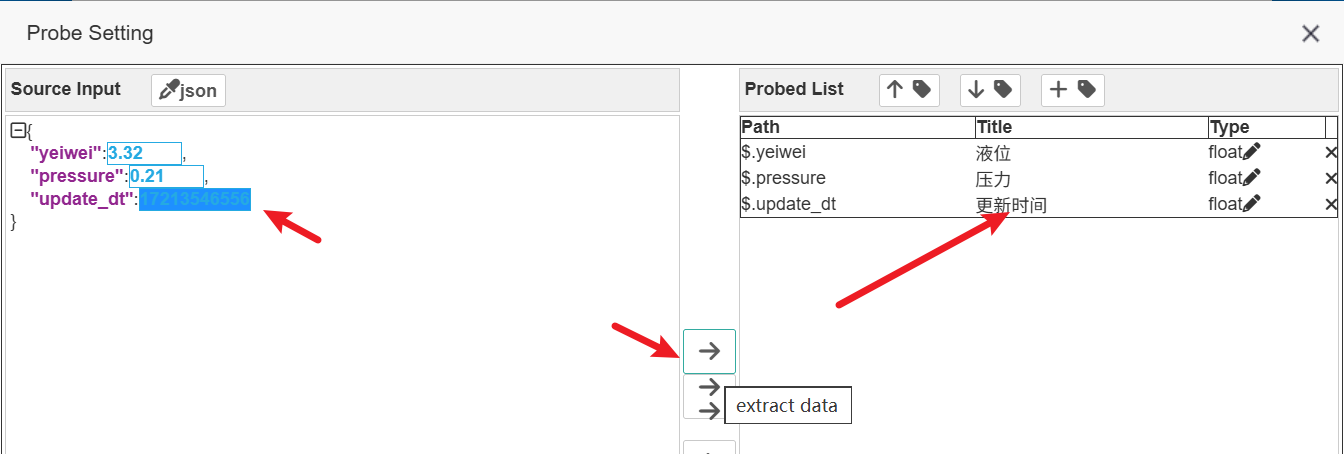

点击需要提取的数据值，并选择中间右箭头按钮，可以在Probed List增加对应内容：我们本次就提取这3个数据。其中，在Title列，点击就可以修改对应的标题。如下：
多次确定，完成"Url1 [u1]"这个接入。
2.3.2 定义通道和标签

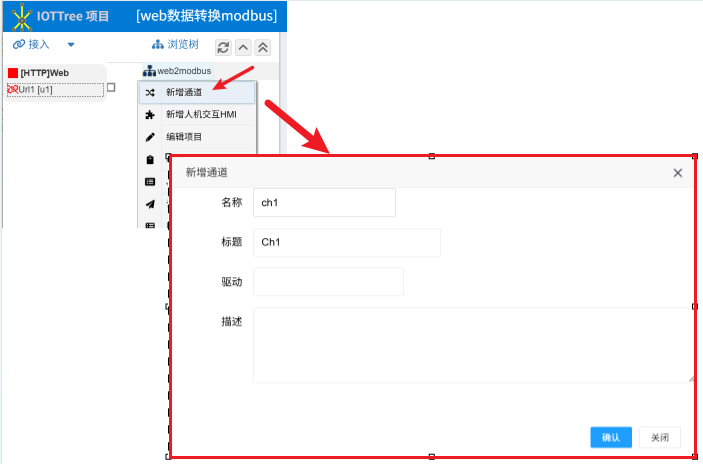

鼠标右键浏览树的根节点选择"新增通道"。填写如下：

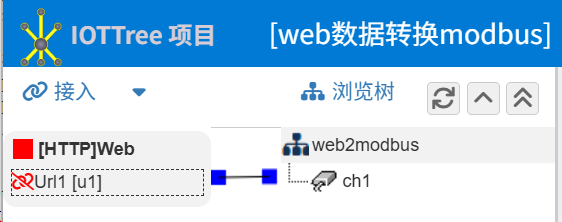

确定之后，把"Url1 [u1]"和ch1之间建立关联。如下：

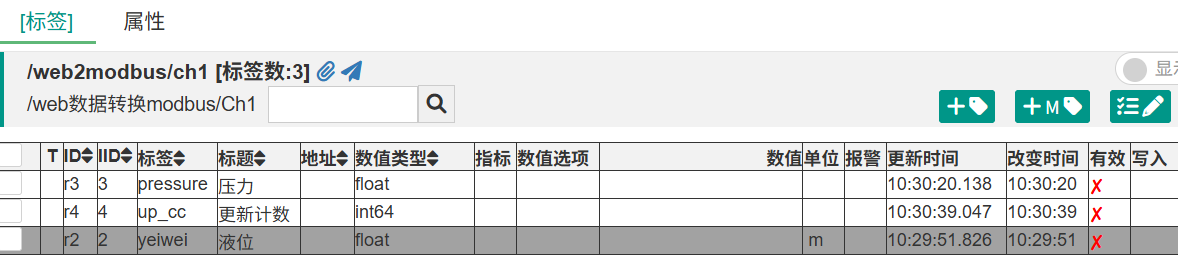

点击ch1，在右边标签列表中添加如下几个标签数据：
2.3.3 绑定提取数据到标签

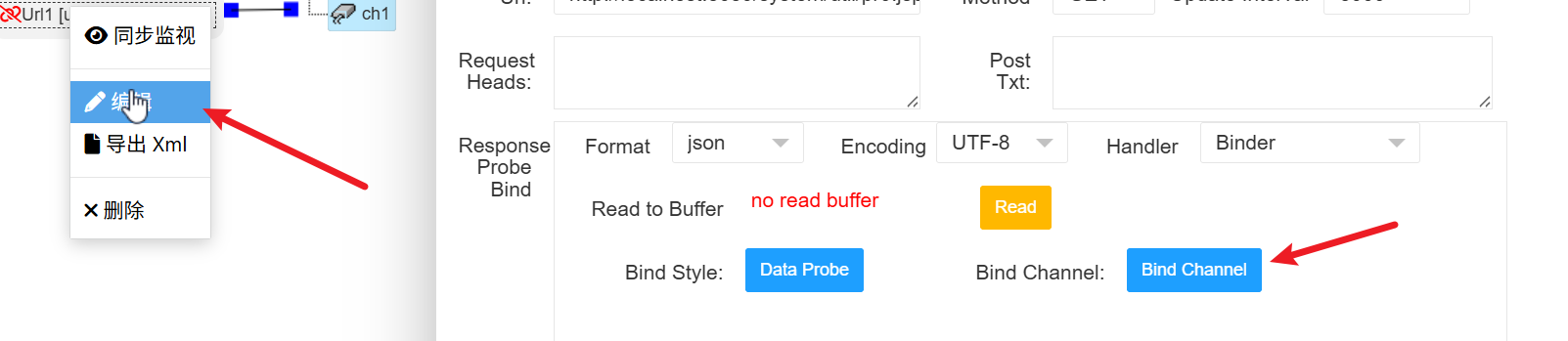

再次鼠标右键接入"Url1 [u1]"，选择编辑，在弹出对话框中点击按钮"Bind Channel"。

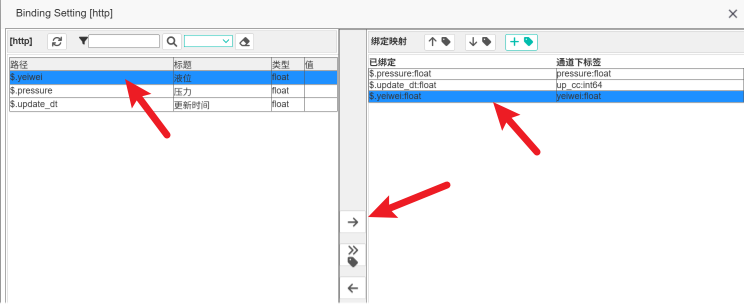

在弹出绑定对话框中，左边选择提取的数据，右边选择通道下面对应的标签，点击中间绑定按钮。多次操作最终完成绑定：

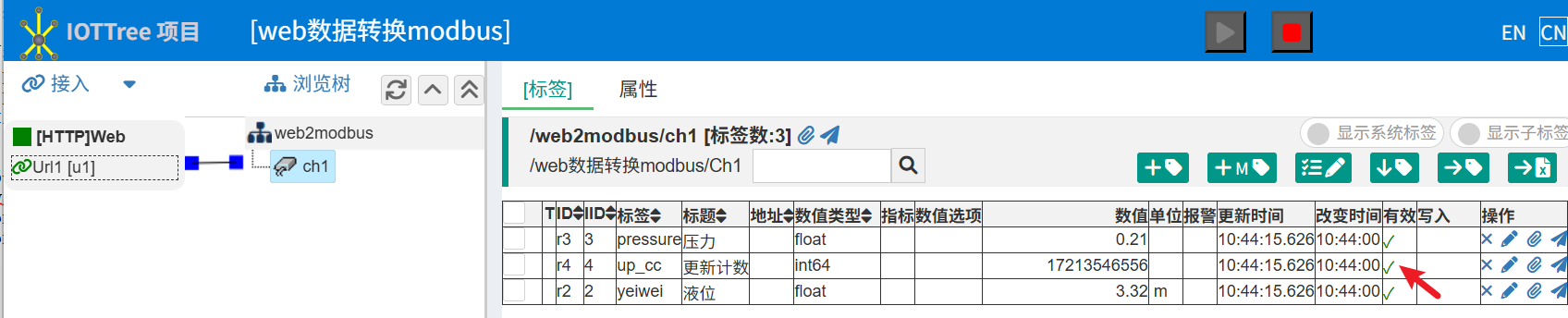

确定之后，我们就可以启动项目查看通道ch1下面的标签值是否跟着外部Web系统提供的URL数据变化而变化。
2.3.4 转换标签数据类型（便于Modbus输出）
上面只要看到标签数据有效，且更新时间不断刷新，说明标签接入url、提取和绑定数据全部ok了。接着我们需要把这几个标签数据转换为modbus设备的内部寄存器地址中的数据。
为此，我们还需要做个标签数据类型转换：这是因为Modbus协议最基本的数据类型是bool(bit)和字(int16)，为了PLC调用方便，我们可以把压力和液位两个数值从float转换为int16。并且设定
输出值=实际值*100

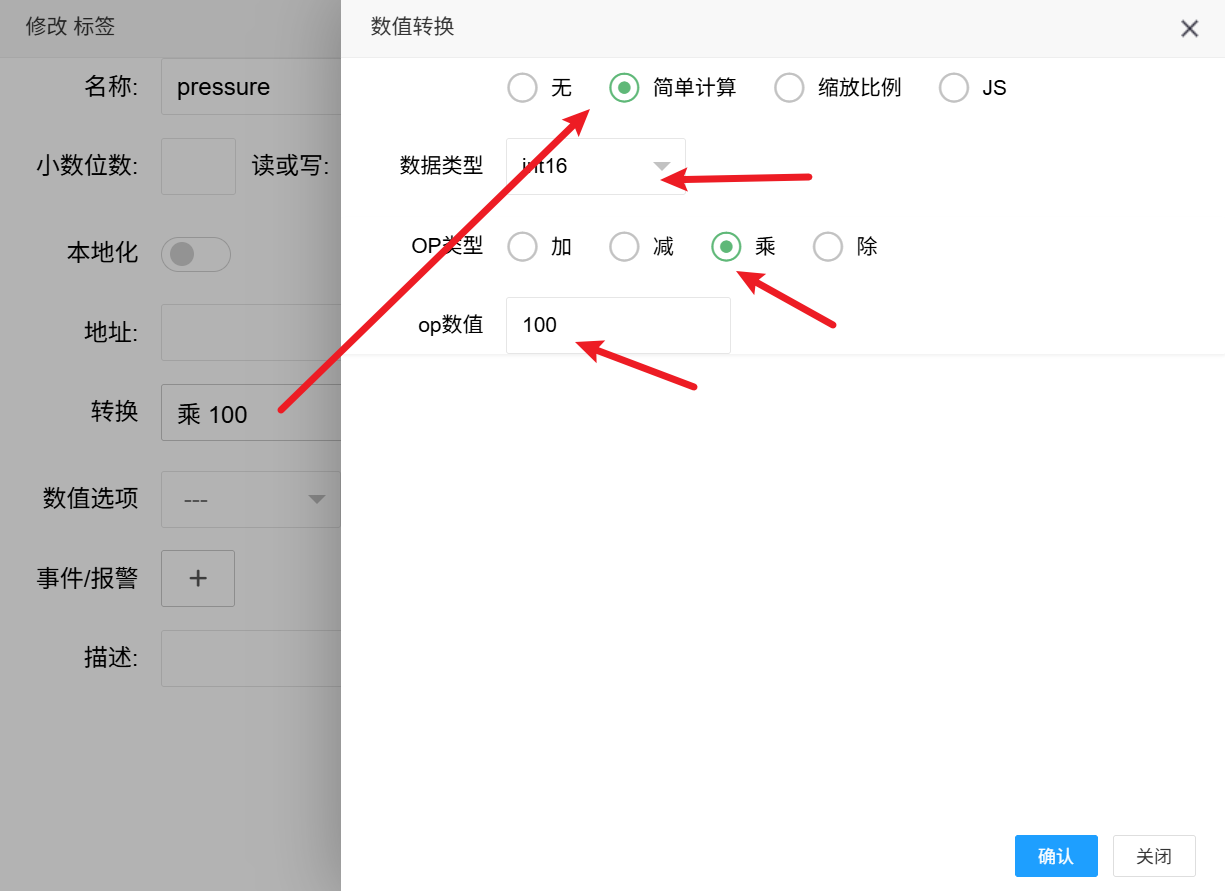

双击压力这个标签，点击"转换"-简单计算，其他一些转换填写内容如下（液位同样转换配置）：
另外把更新计数绑定的时间毫秒数转换为int16，只保留数值后4个字符
更新计数=实际毫秒 % 10000 //除余10000，确保数据有变化即可
双击更新计数这个标签，点击"转换"-JS，转换填写内容如下：
javascript
return $input % 10000;
2.3.5 运行查看效果

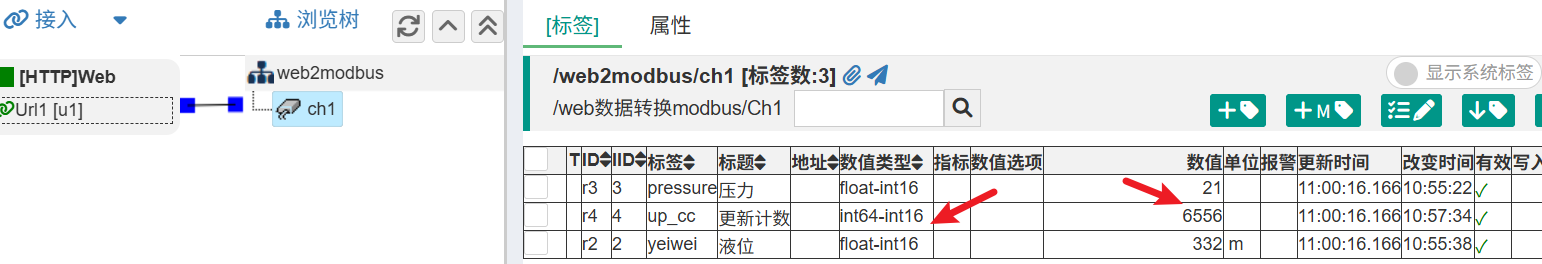

可以看到3个标签都转成了int16类型，这个很方便直接成为Modbus设备的数据了。
2.4 模拟Modbus RTU设备
这就要用的IOT-Tree Server消息流功能了。
2.4.1 新增Modbus Slave模块节点

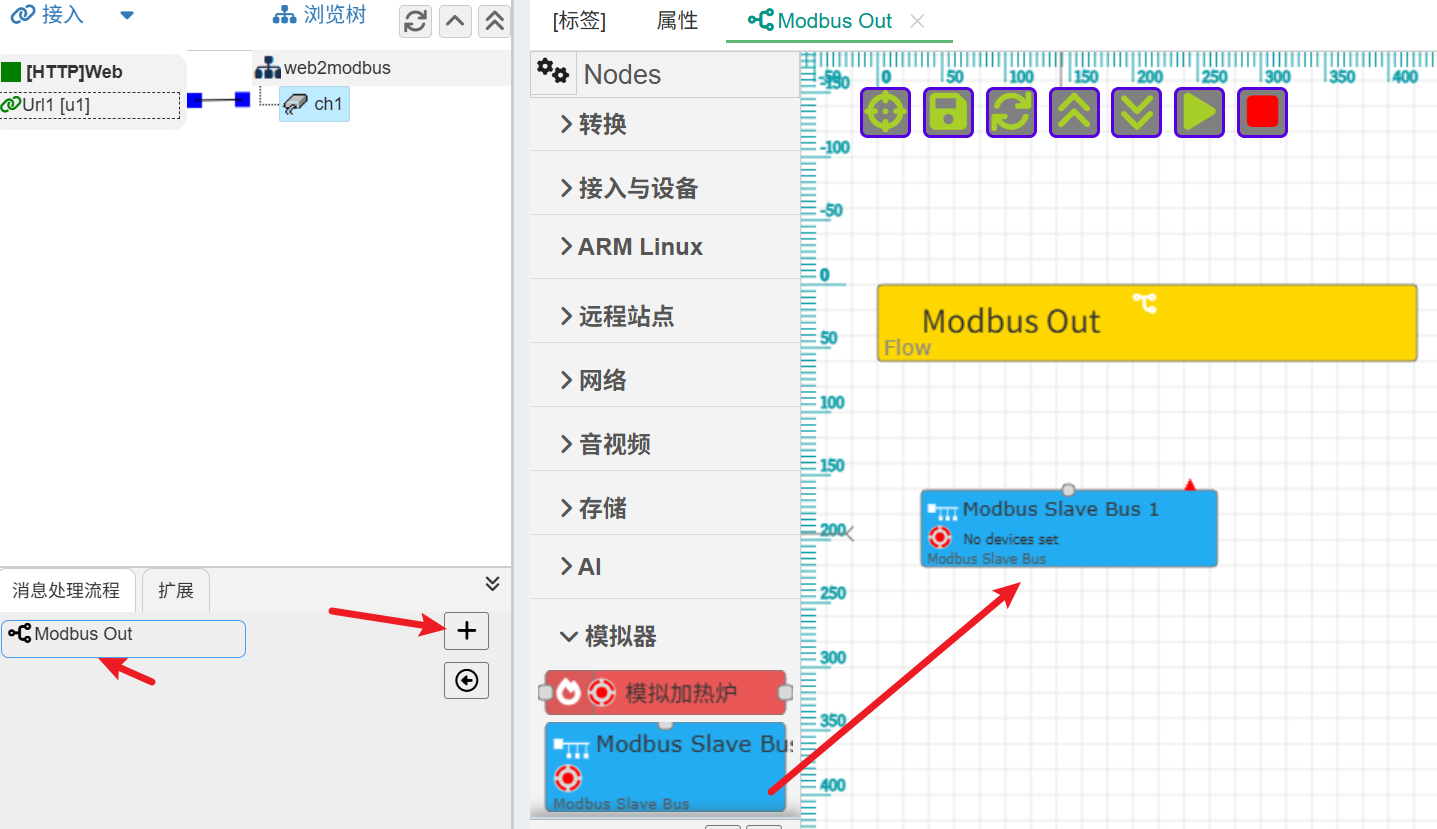

在你的IOT-Tree项目管理界面左下角，你可以添加一个消息流，点击之后，可以看到消息流具体配置界面，你可以在配置界面左边列表选择模拟器分类下的"Modbus Slave"节点，拖拽到配置区就完成了节点的添加。如下图：
双击刚刚添加的Modbus Slave节点，可以看到弹出配置界面。你可以在里面进行详细配置。
2.4.2 配置总线上的设备
2.4.2.1 总线设备列表和对外接口

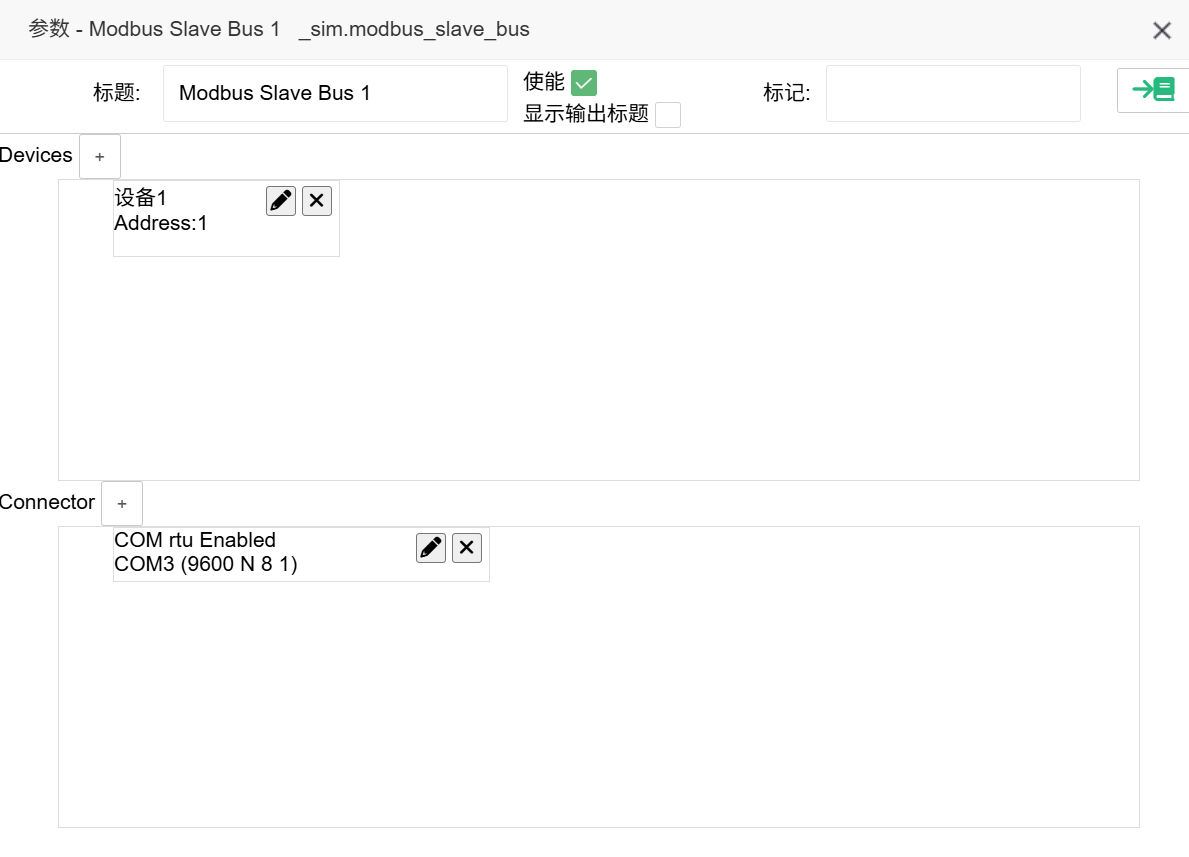

我们配置了设备1，地址=1的一个设备，以及串口COM3提供对外连接接口------此接口对应RS485与PLC相连。
一个Modbus Slave节点代表了一个Modbus 总线，上面可以配置一个或多个Modbus设备（每个设备地址不相同）。因此，在节点弹出的配置界面中，上面部分是设备区域(Devices)，你可以在其中添加多个设备。
请注意：根据Modbus协议要求，每个设备地址不允许相同，设置时请限制在1-254之间的范围内
2.2.2 设备内部数据地址段
点击新增设备或现有设备编辑按钮。弹出单个设备具体的配置界面。如图：

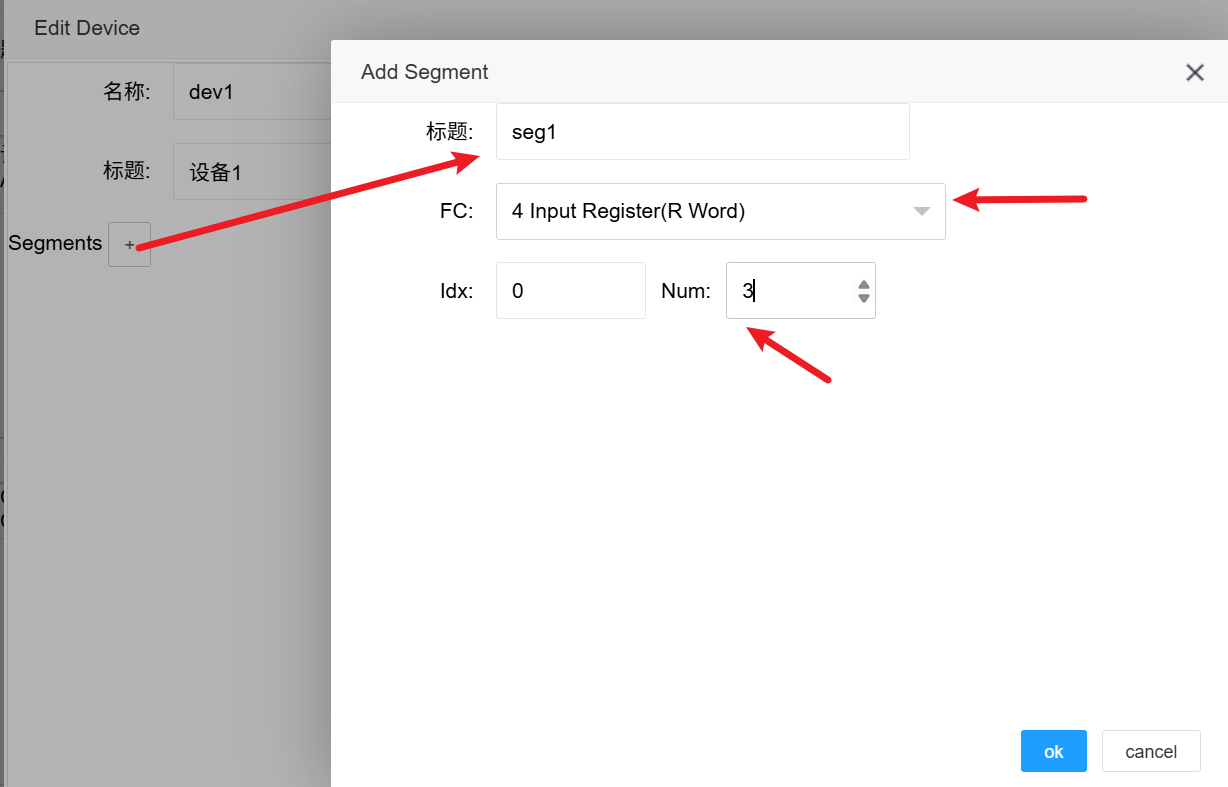

我们点击段添加或现有段编辑按钮，弹出的编辑界面填写如下：
其中FC时功能码，我们选择4------这表示只读int16数据类型，地址idx从0开始，共有3个数据。

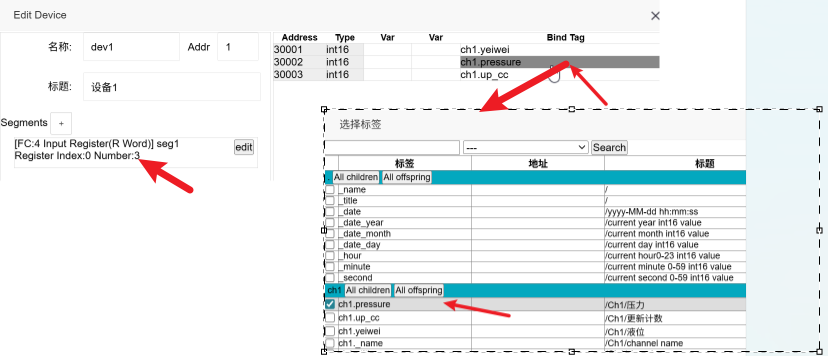

确定之后，点击选择此段，右边会出现3个数据地址列表，我们只需要把Bind Tag列选择添加对应的标签进行绑定即可：
确定之后，就完成了Modbus RTU设备对外提供Slave对接所有工作了。
2.5 测试接口
你可以使用modscan等软件，配合设备提供RS485接口对数据更新进行测试。
3 可靠性应对措施
这是一个工业现场必须考虑的情况------可靠性。以上的整体实现过程中间经过了2个环节，一个是B供应商提供的Web URL，以及本文使用的IOT-Tree Server。PLC在使用这个数据进行控制优化时，必须考虑这两个环节失效的情况，并做好应对措施，保证优化之后的系统能够安全运行------最坏情况应该是能够退出优化控制状态，等数据恢复之后再次自动进入优化控制状态。
1，PLC不仅要考虑此RS485接口及对应的模拟设备断开之后的应对措施------退出优化控制状态。
2，PLC还应该根据更新计数up_cc这个数据，判断数据是否有效，如果up_cc这个数据点超过一定的时间（如30秒）没有更新，则也应该认为当前获取的数据无效，进而退出优化控制状态。
