《设计模式》第九篇：三大类型之结构型模式

短剑重铸之日2026-02-06 9:52

本期内容为自己总结归档，共分十一章，本人遇到过的面试问题会重点标记。

《设计模式》第一篇：初识

《设计模式》第二篇：单例模式

《设计模式》第三篇：工厂模式

《设计模式》第四篇：观察模式

《设计模式》第五篇：策略模式

《设计模式》第六篇：装饰器模式

《设计模式》第七篇：适配器模式

《设计模式》第八篇：创建型模式

《设计模式》第九篇：结构型模式

《设计模式》第十篇：行为型模式

《设计模式》第十一篇：总结&常用案例

(若有任何疑问，可在评论区告诉我，看到就回复)

一、结构型模式全景

1.1 什么是结构型模式？

结构型模式关注类和对象的组合方式，通过组合不同的类和对象形成更大的结构，同时保持结构的灵活和高效。这些模式描述如何将类或对象结合在一起形成更大的结构，就像使用不同的建筑材料构建复杂的建筑结构。

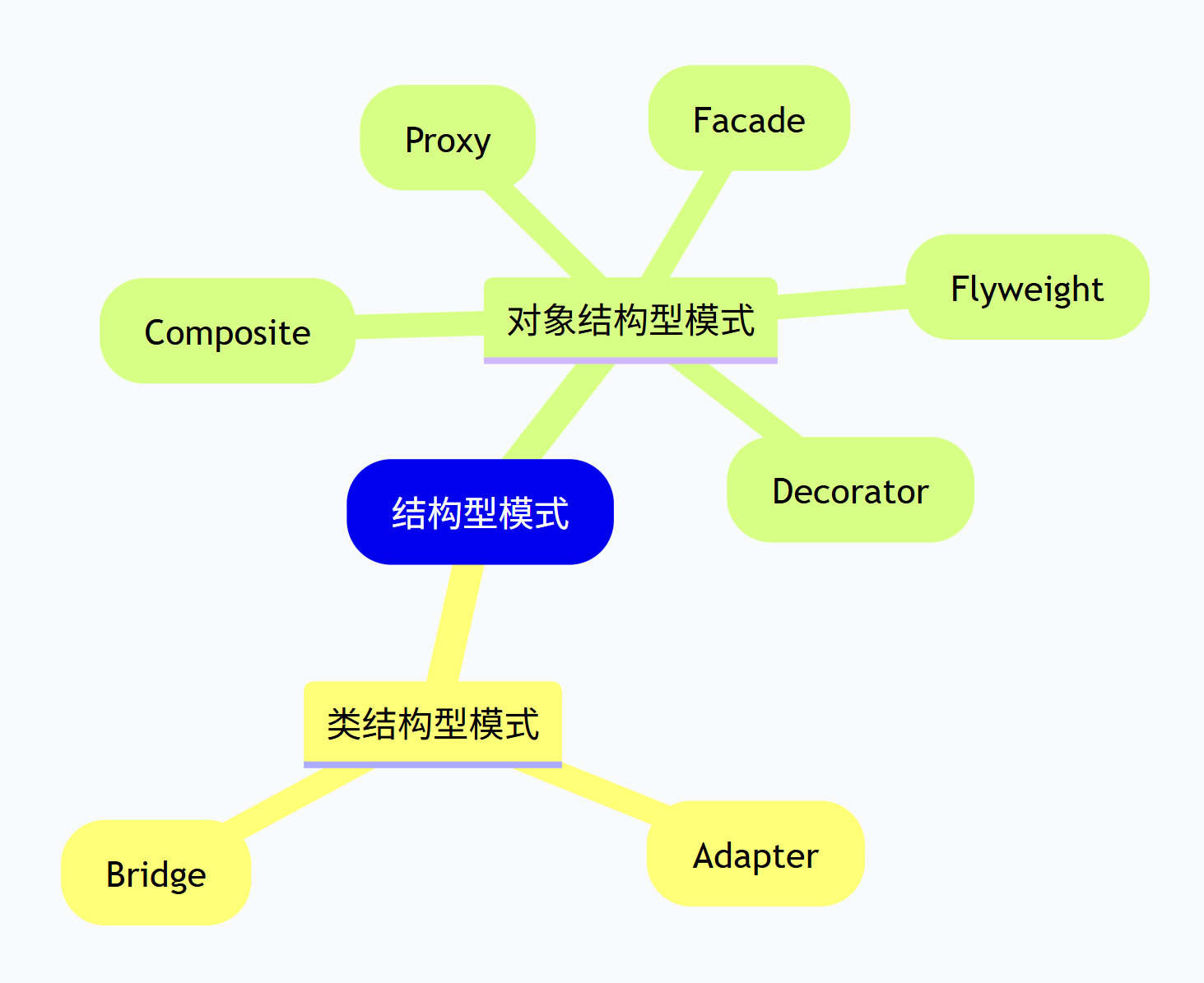

1.2 结构型模式的分类

结构型模式包括七种模式：适配器模式（Adapter）、桥接模式（Bridge）、组合模式（Composite）、装饰器模式（Decorator）、外观模式（Facade）、享元模式（Flyweight）和代理模式（Proxy）。它们可以分为两类：

类结构型模式 ：通过继承来组合接口或实现
对象结构型模式：通过组合对象来形成更大的结构

1.3 结构型模式的共同目标

所有结构型模式都致力于解决以下问题：

  1. 解耦：减少组件间的依赖

  2. 复用：提高代码的可复用性

  3. 灵活性：使系统更容易扩展和修改

  4. 清晰性：使系统结构更加清晰易懂

二、组合模式（Composite Pattern）

2.1 组合模式的定义

组合模式允许你将对象组合成树形结构来表示"部分-整体"的层次结构，使得客户端可以统一地对待单个对象和组合对象。

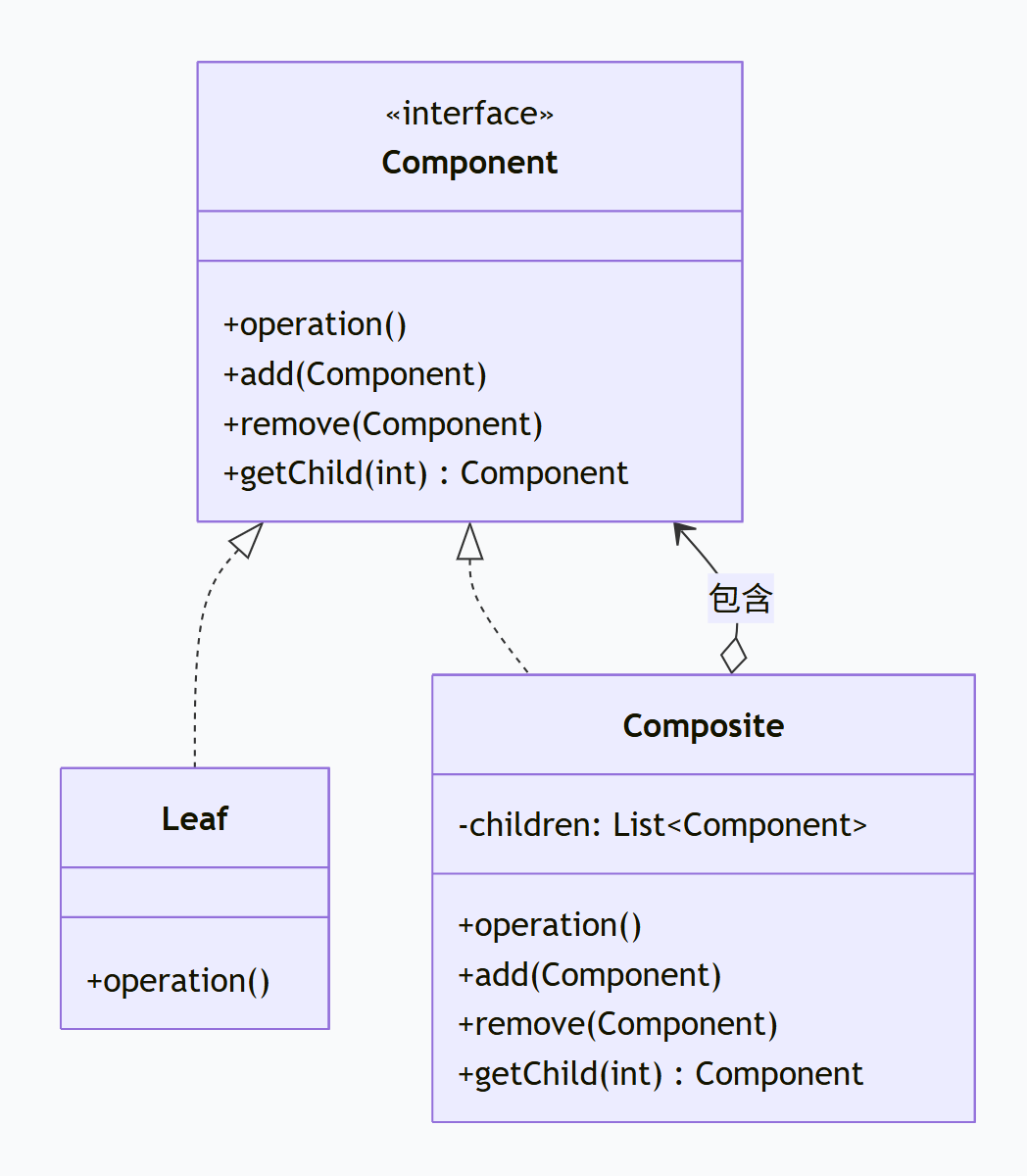

2.2 组合模式的核心思想

组合模式通过定义包含基本对象和组合对象的类层次结构，让客户端可以一致地使用组合结构和单个对象。

2.3 组合模式实现：文件系统

java 复制代码
// 组件接口
public interface FileSystemComponent {
    void display(int indent);
    long getSize();
    String getName();
}

// 叶子节点：文件
public class File implements FileSystemComponent {
    private String name;
    private long size;

    public File(String name, long size) {
        this.name = name;
        this.size = size;
    }

    @Override
    public void display(int indent) {
        String spaces = " ".repeat(indent);
        System.out.println(spaces + "📄 " + name + " (" + size + " bytes)");
    }

    @Override
    public long getSize() {
        return size;
    }

    @Override
    public String getName() {
        return name;
    }
}

// 组合节点：目录
public class Directory implements FileSystemComponent {
    private String name;
    private List<FileSystemComponent> children;

    public Directory(String name) {
        this.name = name;
        this.children = new ArrayList<>();
    }

    @Override
    public void display(int indent) {
        String spaces = " ".repeat(indent);
        System.out.println(spaces + "- " + name);

        // 显示所有子组件
        for (FileSystemComponent child : children) {
            child.display(indent + 2);
        }
    }

    @Override
    public long getSize() {
        long totalSize = 0;
        for (FileSystemComponent child : children) {
            totalSize += child.getSize();
        }
        return totalSize;
    }

    @Override
    public String getName() {
        return name;
    }

    // 管理子组件的方法
    public void add(FileSystemComponent component) {
        children.add(component);
    }

    public void remove(FileSystemComponent component) {
        children.remove(component);
    }

    public FileSystemComponent getChild(int index) {
        return children.get(index);
    }

    public List<FileSystemComponent> getChildren() {
        return new ArrayList<>(children);
    }
}

// 客户端使用
public class CompositePatternDemo {
    public static void main(String[] args) {
        System.out.println("=== 组合模式示例：文件系统 ===");

        // 创建文件
        FileSystemComponent file1 = new File("document.txt", 1024);
        FileSystemComponent file2 = new File("image.jpg", 2048);
        FileSystemComponent file3 = new File("video.mp4", 10240);

        // 创建子目录
        Directory subDir = new Directory("Documents");
        subDir.add(new File("resume.pdf", 512));
        subDir.add(new File("contract.docx", 768));

        // 创建主目录
        Directory rootDir = new Directory("Root");
        rootDir.add(file1);
        rootDir.add(file2);

        // 创建另一个目录
        Directory mediaDir = new Directory("Media");
        mediaDir.add(file3);
        mediaDir.add(new File("music.mp3", 3072));

        // 将子目录添加到主目录
        rootDir.add(subDir);
        rootDir.add(mediaDir);

        // 显示整个结构
        System.out.println("\n文件系统结构:");
        rootDir.display(0);

        // 计算总大小
        System.out.println("\n总大小: " + rootDir.getSize() + " bytes");

        // 统一处理：对文件和目录执行相同操作
        System.out.println("\n遍历所有组件:");
        traverse(rootDir, 0);
    }

    private static void traverse(FileSystemComponent component, int depth) {
        component.display(depth);

        // 如果是目录，递归遍历子组件
        if (component instanceof Directory) {
            Directory dir = (Directory) component;
            for (FileSystemComponent child : dir.getChildren()) {
                traverse(child, depth + 1);
            }
        }
    }
}

3.4 组合模式的特点

优点：

  1. 简化客户端代码：客户端可以一致地处理简单和复杂元素

  2. 容易添加新组件：新增组件类型不影响现有结构

  3. 灵活的结构：可以方便地构建复杂的树形结构

  4. 符合开闭原则：对扩展开放，对修改封闭

缺点：

  1. 设计复杂：需要仔细设计组件接口

  2. 类型安全检查：需要运行时类型检查

  3. 可能违反单一职责：组件接口可能过于通用

适用场景：

  1. 表示对象的"部分-整体"层次结构

  2. 希望客户端忽略组合对象与单个对象的差异

  3. 树形菜单、文件系统等层次结构

  4. GUI组件树（如Swing/JavaFX）

三、代理模式（Proxy Pattern）

3.1 代理模式的定义

代理模式为其他对象提供一种代理以控制对这个对象的访问。代理模式在客户端和目标对象之间起到中介作用，可以用于控制访问、延迟加载、记录日志等。

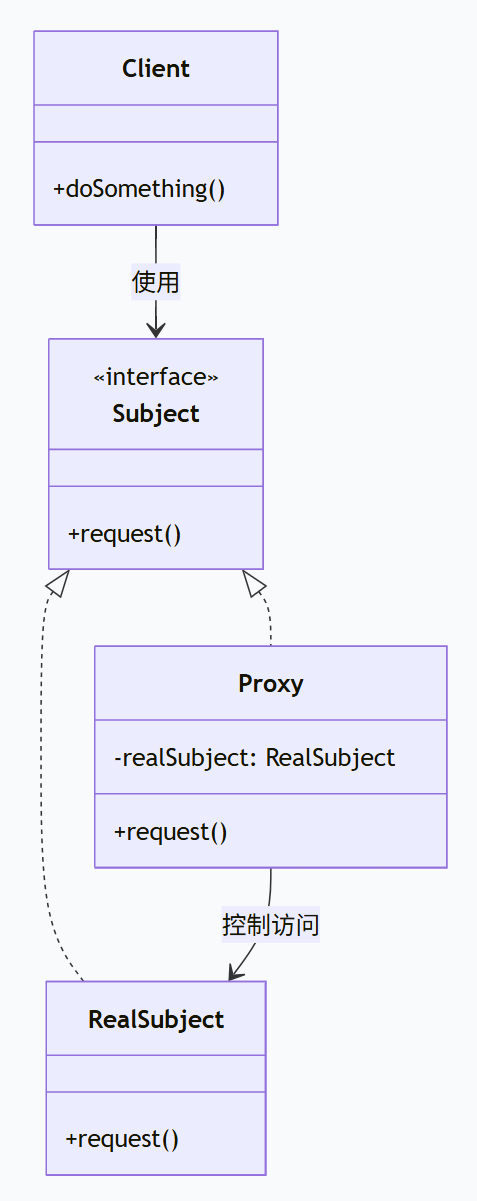

3.2 代理模式的核心思想

代理模式通过创建一个代理对象来控制对原始对象的访问，可以在不改变原始对象的情况下增加额外的功能。

3.3 代理模式示例：图片加载器

java 复制代码
// 主题接口：图片
public interface Image {
    void display();
    String getFileName();
}

// 真实主题：高分辨率图片
public class HighResolutionImage implements Image {
    private String fileName;
    private byte[] imageData;

    public HighResolutionImage(String fileName) {
        this.fileName = fileName;
        loadImageFromDisk(); // 昂贵的加载操作
    }

    private void loadImageFromDisk() {
        System.out.println("从磁盘加载高分辨率图片: " + fileName);
        // 模拟耗时加载过程
        try {
            Thread.sleep(2000); // 2秒加载时间
            imageData = new byte[1024 * 1024]; // 1MB 数据
            System.out.println("图片加载完成: " + fileName);
        } catch (InterruptedException e) {
            Thread.currentThread().interrupt();
        }
    }

    @Override
    public void display() {
        System.out.println("显示图片: " + fileName + " (大小: " +
                          (imageData != null ? imageData.length : 0) + " bytes)");
    }

    @Override
    public String getFileName() {
        return fileName;
    }
}

// 代理：图片代理（虚拟代理）
public class ImageProxy implements Image {
    private String fileName;
    private HighResolutionImage realImage;
    private boolean loaded;

    public ImageProxy(String fileName) {
        this.fileName = fileName;
        this.loaded = false;
        System.out.println("创建图片代理: " + fileName);
    }

    @Override
    public void display() {
        // 延迟加载：只有在真正需要时才加载图片
        if (!loaded) {
            loadRealImage();
        }
        realImage.display();
    }

    private void loadRealImage() {
        if (realImage == null) {
            realImage = new HighResolutionImage(fileName);
        }
        loaded = true;
    }

    @Override
    public String getFileName() {
        return fileName;
    }

    // 代理的其他功能
    public void showPlaceholder() {
        System.out.println("显示占位符: " + fileName + " (图片未加载)");
    }

    public boolean isLoaded() {
        return loaded;
    }
}

// 保护代理：访问控制
public interface SensitiveDocument {
    void viewDocument();
    void editDocument();
}

public class RealDocument implements SensitiveDocument {
    private String content;
    private String accessLevel;

    public RealDocument(String content, String accessLevel) {
        this.content = content;
        this.accessLevel = accessLevel;
    }

    @Override
    public void viewDocument() {
        System.out.println("查看文档内容: " + content);
    }

    @Override
    public void editDocument() {
        System.out.println("编辑文档内容");
        content = "已编辑的内容";
    }
}

public class DocumentProxy implements SensitiveDocument {
    private RealDocument realDocument;
    private String userAccessLevel;

    public DocumentProxy(String content, String documentAccessLevel,
                        String userAccessLevel) {
        this.realDocument = new RealDocument(content, documentAccessLevel);
        this.userAccessLevel = userAccessLevel;
    }

    @Override
    public void viewDocument() {
        // 检查访问权限
        if (hasAccess("VIEW")) {
            realDocument.viewDocument();
        } else {
            System.out.println("权限不足：无法查看文档");
        }
    }

    @Override
    public void editDocument() {
        // 检查访问权限
        if (hasAccess("EDIT")) {
            realDocument.editDocument();
        } else {
            System.out.println("权限不足：无法编辑文档");
        }
    }

    private boolean hasAccess(String operation) {
        // 简单的权限检查逻辑
        if ("ADMIN".equals(userAccessLevel)) {
            return true;
        } else if ("EDITOR".equals(userAccessLevel)) {
            return "VIEW".equals(operation) || "EDIT".equals(operation);
        } else if ("VIEWER".equals(userAccessLevel)) {
            return "VIEW".equals(operation);
        }
        return false;
    }
}

// 客户端使用
public class ProxyPatternDemo {
    public static void main(String[] args) {
        System.out.println("=== 代理模式示例 ===");

        System.out.println("\n1. 虚拟代理示例（图片延迟加载）:");
        Image image1 = new ImageProxy("photo1.jpg");
        Image image2 = new ImageProxy("photo2.jpg");

        // 创建代理时不会立即加载图片
        System.out.println("图片代理已创建，但未加载真实图片");

        // 只有在显示时才加载图片
        image1.display(); // 第一次显示，会加载图片
        image1.display(); // 第二次显示，使用已加载的图片

        System.out.println("\n2. 保护代理示例（访问控制）:");
        SensitiveDocument confidentialDoc = new DocumentProxy(
            "机密内容", "CONFIDENTIAL", "VIEWER"
        );

        confidentialDoc.viewDocument(); // 可以查看
        confidentialDoc.editDocument(); // 权限不足

        System.out.println("\n提升权限到 ADMIN:");
        SensitiveDocument adminDoc = new DocumentProxy(
            "机密内容", "CONFIDENTIAL", "ADMIN"
        );
        adminDoc.viewDocument();
        adminDoc.editDocument();
    }
}

3.4 代理模式的类型

代理类型 目的 示例
虚拟代理 延迟加载 图片代理，直到需要时才加载大图片
保护代理 访问控制 权限检查，控制对敏感对象的访问
远程代理 远程访问 RMI，访问远程对象
智能引用 额外功能 引用计数，对象锁定时自动加载

3.5 代理模式的特点

优点：

  1. 控制对象访问：可以在访问对象前后添加额外操作

  2. 开闭原则：不修改原始对象即可添加新功能

  3. 延迟加载：可以延迟昂贵对象的创建

  4. 职责清晰：代理对象专注于控制访问，真实对象专注于业务

缺点：

  1. 增加系统复杂度：引入额外的代理层

  2. 可能降低性能：代理调用可能增加额外开销

  3. 可能过度设计：简单场景不需要代理

适用场景：

  1. 需要控制对对象的访问

  2. 需要延迟加载大型对象

  3. 需要为对象添加额外功能（如日志、缓存）

  4. 需要保护对象不被直接访问

四、总结

4.1 各模式对比表格

模式 主要目的 关键思想 适用场景
适配器 接口转换 包装对象，提供不同接口 集成不兼容接口
桥接 分离抽象与实现 组合替代继承 多维度变化的系统
组合 树形结构 部分-整体统一处理 层次结构对象
装饰器 动态添加功能 包装对象，增强功能 运行时功能扩展
外观 简化接口 提供统一入口 复杂子系统简化
享元 对象共享 分离内部/外部状态 大量相似对象
代理 控制访问 中介控制对象访问 访问控制、延迟加载
