现实生活中，有很多的算法是soc isp没有实现的。而图像处理的时候，又需要有这些算法，并且客户也愿意承担额外的成本开支，这个时候应该怎么办呢？比较好的办法，就是在soc开发板前面加一个fpga开发板，fpga开发板的作用就是添加自己的算法，这样就可以同时兼顾fpga和soc的优点了。
1、fpga vs 软件处理
很多算法可以用fpga实现，也可以用软件实现。但是如果用软件实现的话，实时性没有办法得到保证。这种情况下，就需要把算法用fpga固化下来，这样就可以达到高实时性处理的效果。
2、fpga是否可以放在soc的后面
理论上fpga也可以放在soc的后面。但是很多的soc，它的mipi接口，只支持mipi csi rx，并不支持mipi csi tx。这样一来，如果soc后面接fpga，soc的选择面会小很多。而且相对而言，把fpga放在soc的前面有很多的好处，比如fpga可以实现sensor的透传，把自己模拟成一个成熟的sensor。这样从soc的角度来看，fpga就和一颗正常的sensor没有任何区别。
3、soc为啥一般不支持mipi csi tx
主要还是需求太少了。对于大部分场景来说，mipi输出这一部分，有dsi就已经足够了。**mipi tx的作用就是显示，mipi rx的作用就是camera sensor输入。实在找不到mipi csi tx应用的场景。**像fpga添加算法，做特定场景的加速，本质上还是非常小众的需求，因此mipi csi tx只能是fpga自己实现了。不过好在fpga公司，一般都体哦那个mipi csi tx/rx的ip，我们会使用就可以了。
4、fpga是否可以单独处理图像
如果只是显示和拍照，对图像质量要求不高，那么用fpga处理图像也是可以的，sensor挑一个ov5640这种。最坏的情况就是fpga处理完成之后，找一个小的mcu，处理一下bmp、jpeg和fs文件系统。但是一旦涉及到isp、涉及到编解码、以及网络协议处理，那么用fpga是远远不够的。这也不是fpga擅长的地方。所以，很多时候，都是默认fpga后面接一个soc，专门处理图像之外的工作。
**还有一点，现在很多的soc都默认带有npu，这也是fpga不具备的优势。**所以，很多时候，我们都是用fpga做一些算法加速，后端还是靠soc来完成。
5、i2c信号
除了上面说的mipi之外，fpga连接camera sensor、fpga连接soc，这些都需要i2c信号。因此配置的时候，sensor的id和fpga的id需要做一下区分，这样才知道配置属性的时候是怎么配置的。此外，因为涉及到fpga的配置，之前的sensor驱动代码也要稍作调整。
6、透传的fpga模块

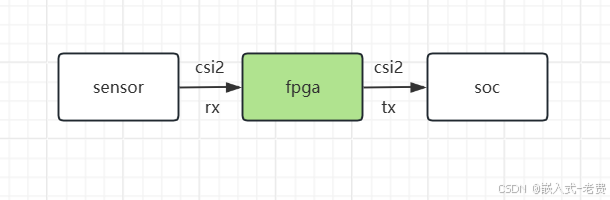

通过前面的分析，我们就知道fpga一般位于sensor和soc之间。如果是对sensor进行配置，都是通过i2c透传到sensor里面；如果是fpga本身进行处理，那么就处理一下对应的设置。输出部分也是一样，拿到bayer图像之后，可以直接处理bayer图像，再送给soc。对于soc来讲，一切就像是接一个普通的sensor一样，没有任何区别。
