1、概述
网上关于 VMware 桥接（Bridged）、NAT、仅主机（Host-Only） 三种网络模式的文章很多，但大多停留在概念层面，文字描述较多，拓扑与数据流向不直观，初学者往往"看懂了字，却没真正理解网络是怎么走的"。
本文将结合 实验用例 + 简化拓扑图，从网络组成和数据转发角度，系统剖析这三种模式的工作原理与核心区别。
实验环境说明
- VMware 运行在 Windows Host OS 上
- VMware 中运行 Ubuntu Linux 虚拟机
- VMware 属于 Type-2 Hypervisor，即运行在宿主操作系统（Host OS）之上
以下所有实验，均以该环境为背景。
2、桥接模式
2.1 网络拓扑
下面是简化后的 桥接 拓扑图：
2.2 工作原理说明
选择桥接模式后，VMware 会创建一个虚拟交换机 VMnet0，该交换机具有以下特点：
- Host OS 不可见
- VMware 将：
- Host OS 的物理网卡、 虚拟机的虚拟网卡， 同时接入该虚拟交换机
可以理解为：
虚拟机被"直接插"进了真实的物理局域网

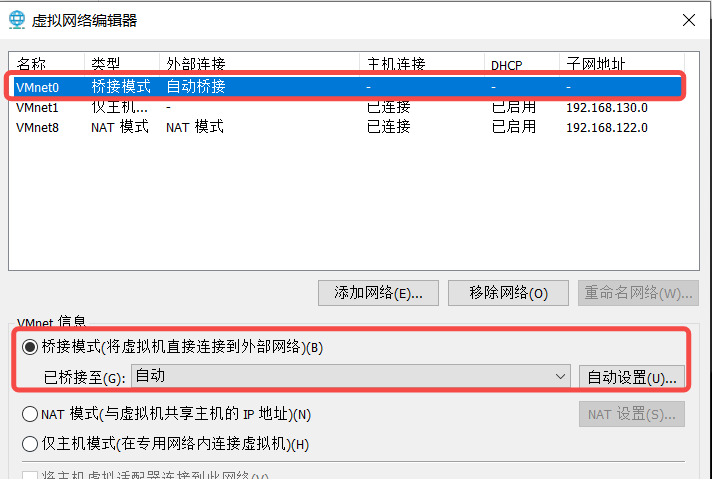

打开 VMware，点击 "编辑"，点击 "虚拟网络编辑器"，就可以看到 VMent0 虚拟交换机。
2.3 网络特性总结
在桥接模式下：
- 虚拟机与 Host OS 处于同一个局域网
- 虚拟机在网络中的地位 ≈ 一台真实的物理主机
- 虚拟机可以：
- 被局域网内其他主机直接访问
- 直接访问外网
如果 Host OS 的物理网卡 IP 是由局域网中的 DHCP Server 分配的，那么虚拟机的 IP 通常也由同一个 DHCP Server 分配，两者位于同一网段。
3、NAT 模式
3.1 网络拓扑

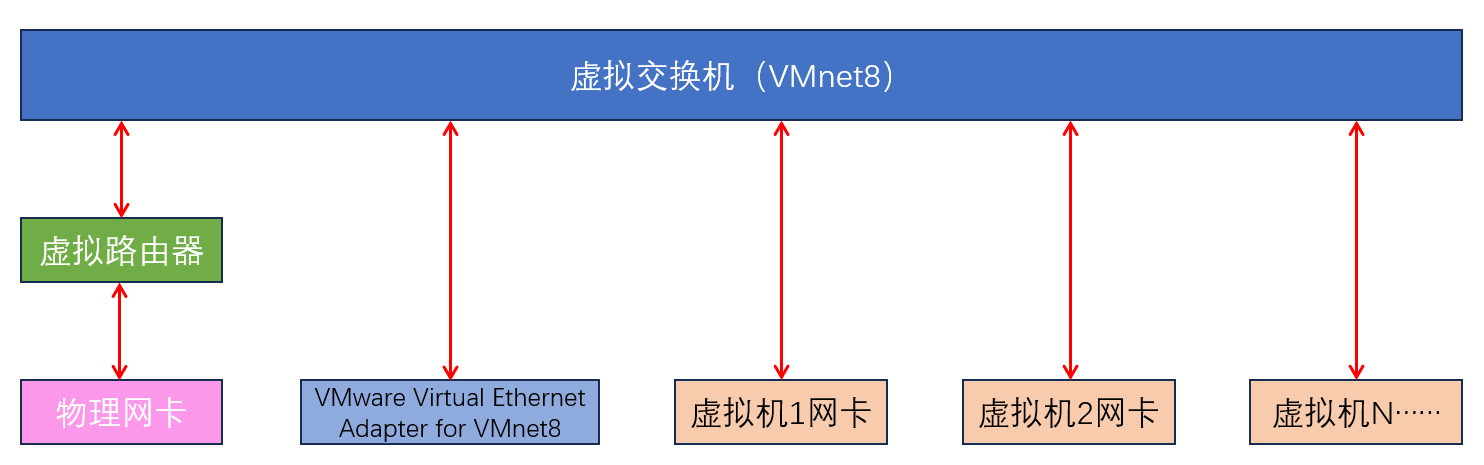

下面是简化后的 NAT 模式拓扑图：
3.2 NAT 模式的核心组件
在 NAT 模式下，除虚拟机网卡运行在虚拟机中外，其余组件均运行在 Host OS 中，包括：
- 虚拟交换机（VMnet8）
- 虚拟路由器
- DHCP Server
- NAT 转发功能
- 默认网关（Default Gateway）
- 物理网卡
- Host OS 的真实物理网卡
- VMware Virtual Ethernet Adapter for VMnet8
- Host OS 可见的虚拟网卡
- 仅用于 Host OS ↔ 虚拟机通信
- 虚拟机网卡
下面分别说明这些组件的作用。
3.3 虚拟交换机（VMnet8）

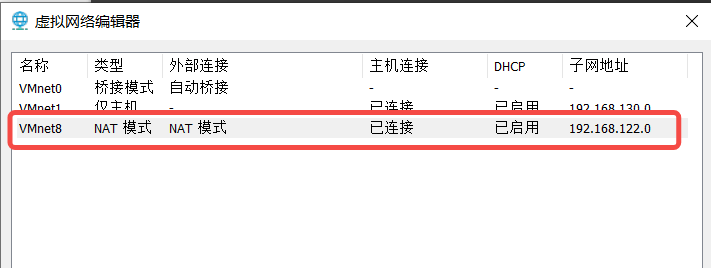

打开 VMware，点击 "编辑"，点击 "虚拟网络编辑器"，就可以看到 VMent8 虚拟交换机。
虚拟交换机的作用很纯粹：为虚拟机、Host OS、虚拟路由器之间提供二层通信环境。
3.4 虚拟路由器
虚拟路由器是 NAT 模式的核心。
3.4.1 DHCP servier 与网关
虚拟路由器内置 DHCP Server，用于：
- 给虚拟机自动分配：
- IP 地址
- 子网掩码
- 默认网关
- DNS
为了便于理解，这里将 虚拟交换机 与 虚拟路由器 在拓扑中刻意分开表示：

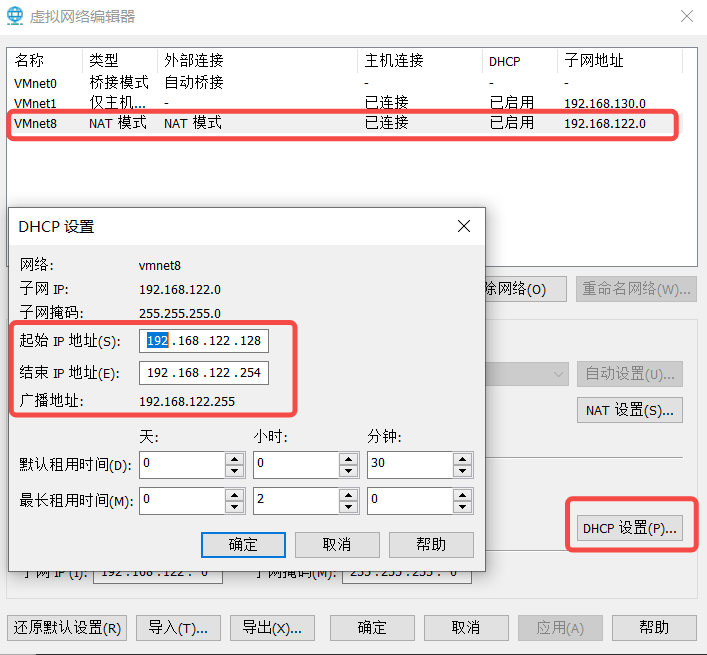

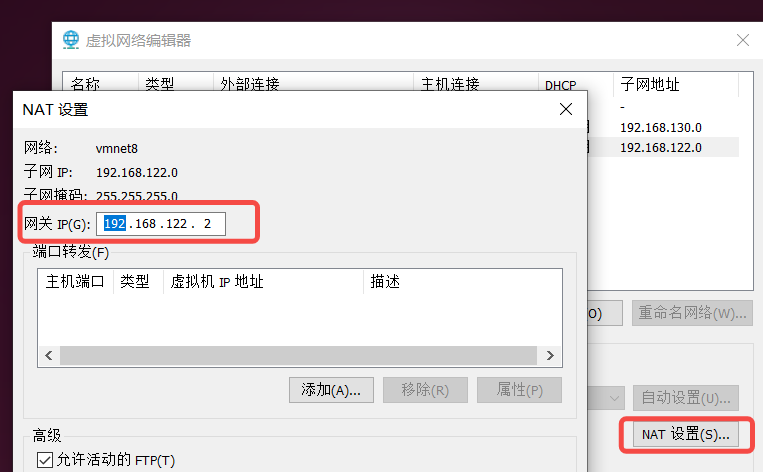

打开 VMware，点击 "编辑"，点击 "虚拟网络编辑器"，就可以看到 VMent8 虚拟交换机。可以设置其 DHCP 配置。

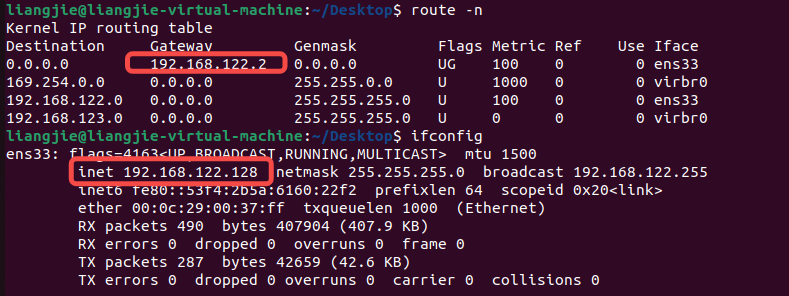

同样的，我们可以在虚拟机中，查看验证虚拟机被分配的 IP 和默认网关：
3.4.2 NAT 转发机制
关于 NAT 转发的详细原理，这里不再展开，之前文章已有完整说明：
需要重点记住几个结论：
- 在纯 NAT 模型下：
- 外网 无法主动 访问内网主机
- 只能响应内网已经建立的连接
- NAT 中的两个关键概念：
- Inside Local：内网真实 IP
- Inside Global：NAT 映射后的对外 IP
因此可以得出一个重要结论： NAT 实际上将虚拟机网络与 Host OS 所在的网络隔离开来。虚拟机自己形成了一个"私有局域网"。
3.5 抓包实验验证 NAT 行为
我们可以做这样一个实验。在虚拟机中访问外部地址：
bash

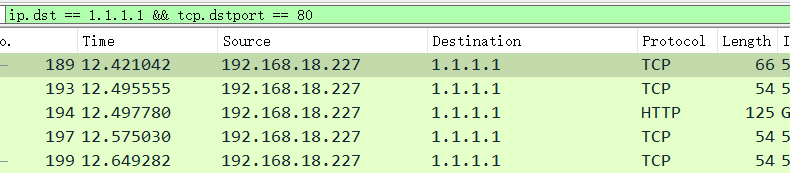

liangjie@liangjie-virtual-machine:~/Desktop$ curl http://1.1.1.1:80在 Host OS 上使用 Wireshark 抓包，观察源 IP 地址。结果如下：
可以看到：
- 抓到的数据包源 IP 不是虚拟机 IP
- 而是 Host OS 物理网卡的 IP
原因是：虚拟机的数据包经过虚拟路由器时，NAT 将源 IP 从"虚拟机 IP（Inside Local） "转换成了"Host OS 物理网卡 IP（Inside Global）"。
如果不这样做：
- Host OS 所在的局域网并不认识虚拟机的私有地址
- 数据包会被直接丢弃
- 虚拟机将无法访问外网

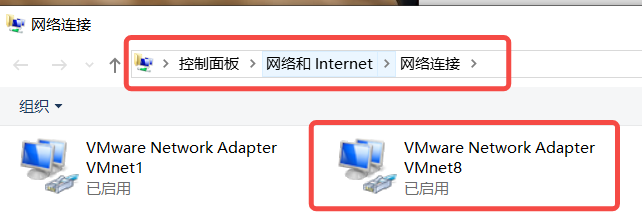

3.6 VMware Virtual Ethernet Adapter for VMnet8
该虚拟网卡具有以下特性：
- 由 VMware 创建
- Host OS 可见
- 仅用于 Host OS ↔ 虚拟机通信
即使将该网卡禁用：
- 虚拟机仍然可以访问外网
- 但无法再通过网络访问 Host OS
其 IP 地址通常由 VMware 自动分配，并且：与虚拟路由器 DHCP Server 分配给虚拟机的 IP 位于同一网段
4、仅主机模式（Host Only）
4.1 网络拓扑

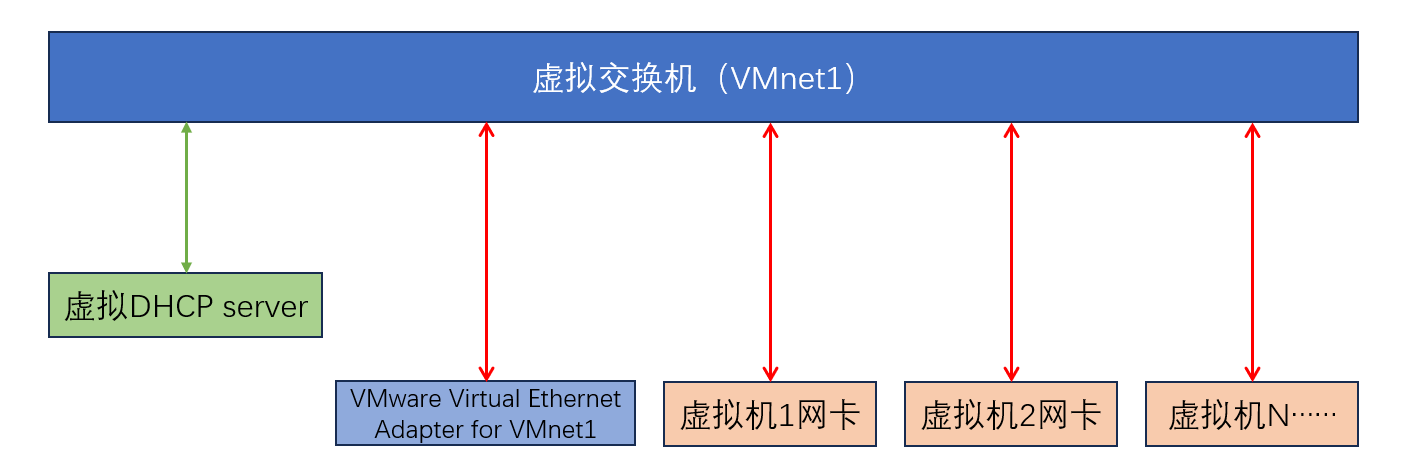

下面是 Host-Only 模式的简化拓扑图：
可以非常直观地看到：虚拟机没有连接任何物理网卡
4.2 网络特性说明
在仅主机模式下：
- 虚拟机 无法访问外网
- 虚拟机 只能与 Host OS 通信
VMware 会创建：
-

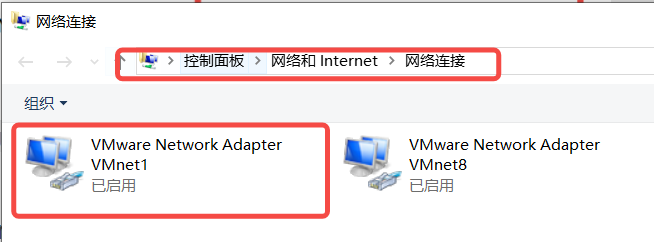

VMware Virtual Ethernet Adapter for VMnet1
- Host OS 可见
- 用于 Host OS ↔ 虚拟机通信
-
VMnet1 虚拟交换机
-

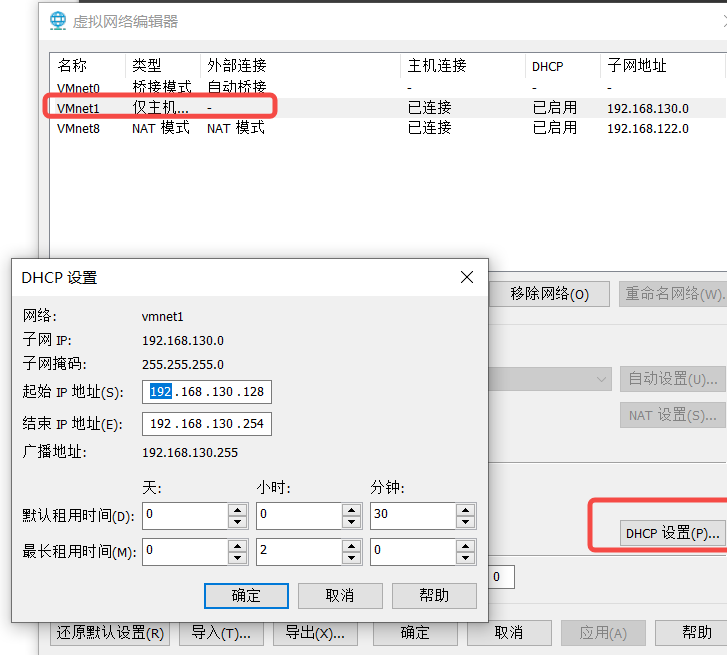

虚拟 DHCP Server
其中：
-
VMnet1 虚拟交换机、DHCP Server 对于 Host OS 不可见
-
虚拟机 IP 由虚拟 DHCP Server 分配
- 与 VMware Virtual Ethernet Adapter for VMnet1 虚拟网卡处于同一网段

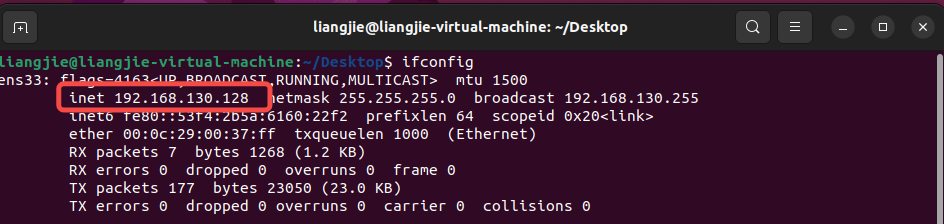

可以在 Host OS 中和虚拟机中验证，虚拟机网卡 IP 如下：
VMware Virtual Ethernet Adapter for VMnet1 网卡 IP：
5、三种模式一句话总结
桥接：虚拟机 = 局域网中的一台真实主机
NAT：虚拟机通过 Host OS "借网"上网，外界看不到它
Host-Only：虚拟机被完全关在 Host OS 内部的小局域网中
