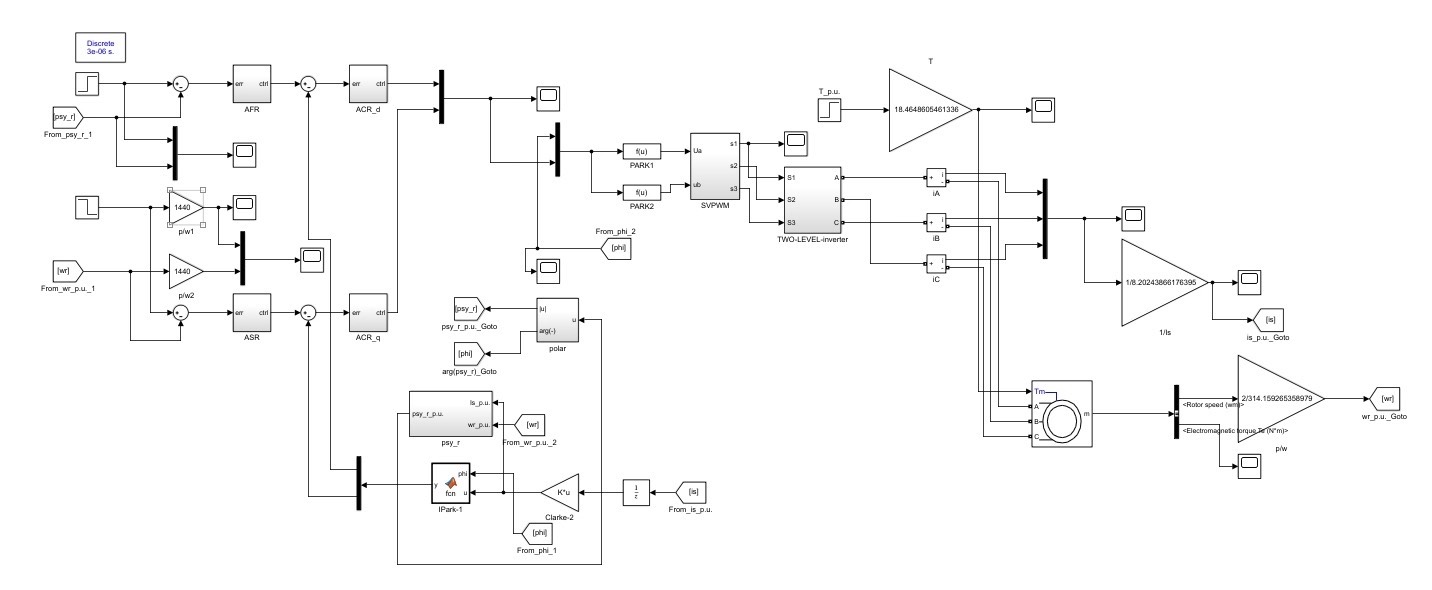

两电平逆变器的矢量控制在电机驱动领域属于基本功。今天咱们直接上Simulink模型，看看那些跳动的波形背后藏着什么门道。打开模型先别急着点运行，重点得盯着这几个地方：SVPWM生成模块、电流环PI参数、坐标变换的实现逻辑。

先扒开SVPWM模块的代码，这里有个关键点：

function [g1, g2, g3] = svpwm(alpha, beta, Vdc)
    % 伏秒平衡计算
    T0 = 1 - (T1 + T2);  % 零矢量作用时间
    % ...中间计算过程省略...
    % 死区补偿部分
    dead_time = 1e-6;  % 1微秒死区
    g1 = g1_raw - dead_time*(g1_raw > 0);

这段代码里的死区补偿处理直接影响着输出波形的谐波含量。上次调试时发现，当死区时间设到2μs以上，电机电流THD突然从3%飙到8%，波形出现明显畸变，就像正弦波被狗啃过似的。

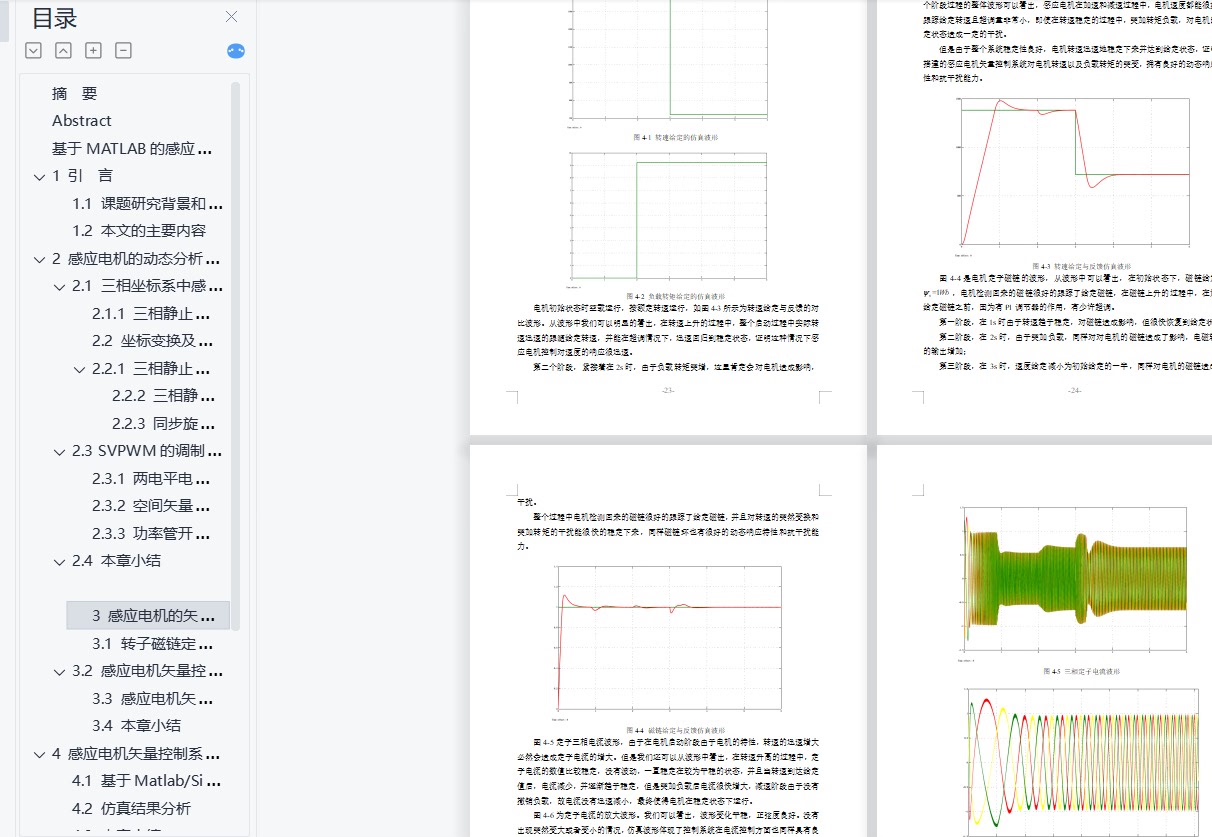

基于Matlab/Simulink的两电平逆变器矢量控制系统的仿真波形的动态分析 不，需要的资料，文档有

电流环的PI参数设置更是个玄学。模型里用的是经典的双闭环结构：

Kp_Id = 0.85;   % q轴电流环比例系数
Ki_Id = 120;    % 积分系数

但别被参数数值骗了，实际调试时要看阶跃响应。有一次我把积分时间常数从0.01调到0.005，结果系统震荡得像蹦迪------上升时间确实快了0.5ms，但超调量直接干到25%。这时候得在模型里打开示波器模块，盯着id、iq的跟踪曲线慢慢调。

动态加载时的波形最有意思。空载切满载瞬间，直流母线电压会有个5%的骤降（见下图波形），这时候观测器估算的角度要是没跟上，整个矢量定向就乱套了。解决办法是在电压前馈通道加了个一阶滞后环节：

Transfer Fcn
    .Numerator: [0.2]
    .Denominator: [0.02 1]

这个滤波时间常数选得太大反而会引入相位延迟，选太小又滤不掉噪声，需要拿着频谱分析仪反复试。

最后说个新手容易栽的坑：坐标变换模块里角度输入的单位。有次师弟把机械角度当电角度输进去，结果电机转速显示3600rpm实际才转了几百转。检查变换模块时要确认：

theta_e = pole_pairs * theta_m; % 极对数换算

这行代码要是漏了极对数相乘，整个矢量控制就变成无头苍蝇了。遇到转速震荡先别急着调参数，把变换模块每个信号线都接上示波器看看，说不定就是这种低级错误在作妖。
