前言
IIC（I2C）是嵌入式开发中核心的串行通信协议，凭借双线制、多主从、易扩展的特性，广泛应用于传感器、存储芯片等外设通信场景。本文从 IIC 与 UART 协议的核心差异切入，拆解 IIC 的硬件构成、数据传输规则、通信帧结构，再通过 "主机发 / 读单个字节""多字节传输" 等完整通信流程，通俗讲解 IIC 的工作逻辑，帮助初学者吃透协议本质，掌握 51 单片机 IIC 通信的核心原理。
一、IIC与UART协议
1.1 什么是IIC
IIC协议，又称I2C协议，是由PHILP公司在80年代开发的两线式串行总线，用于连接微控制器及其外围设备。
1.2 IC协议和UART协议的区别：
UART协议: 一种异步的、点对点的串行通信协议。它通常用于两个设备之间的全双工通信。你需要 三根数据线（TX、RX、GND）来实现双向通信。
I2C： 一种同步的、多主从的串行通信协议。它使用非常少的引脚（两根线）就可以连接多个从设备。这两根线一根是时钟线，一根是数据线。

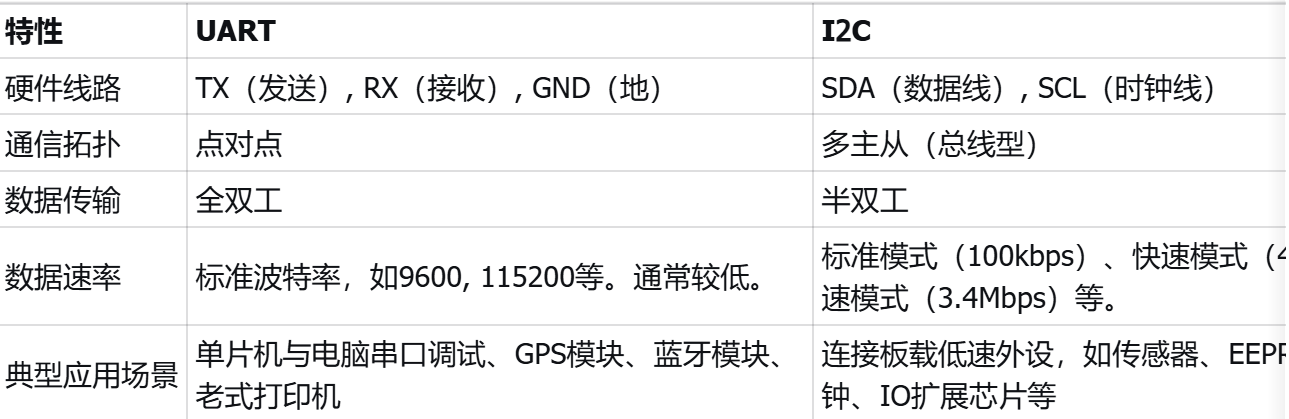

1.3 总结
二、IIC的构成

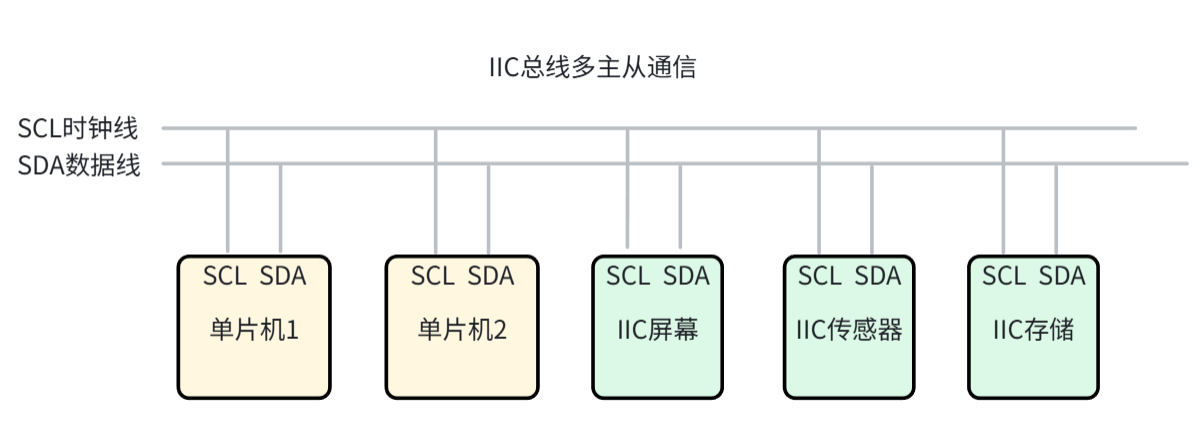

2.1 IIC的硬件构成
- IIC串行总线一般有两根信号线，
一根是时钟线SCL，另一根是数据线SDA，时钟线用于同步有效数据和控制通信速率，数据线是用来传输数据的。 - IIC总线会默认需要接上拉电阻，在没有设备发送数据时，使得IIC总线电平为高电平，
也就是如果IIC两根线的电平都为高电平时，代表总线当前为空闲状态。 - 特别注意：
一条总线上的每个从设备都有唯一的地址。
2.2 主机与从机
在上面的电路中，51单片机就是IIC通信的主机（master），就是老板，上班时间、下班时间、都是他来决定的，指令都是他来发出来的，他要找谁干啥，谁就干啥，一般主机就是我们的单片机。
2.3 IIC如何发送数据

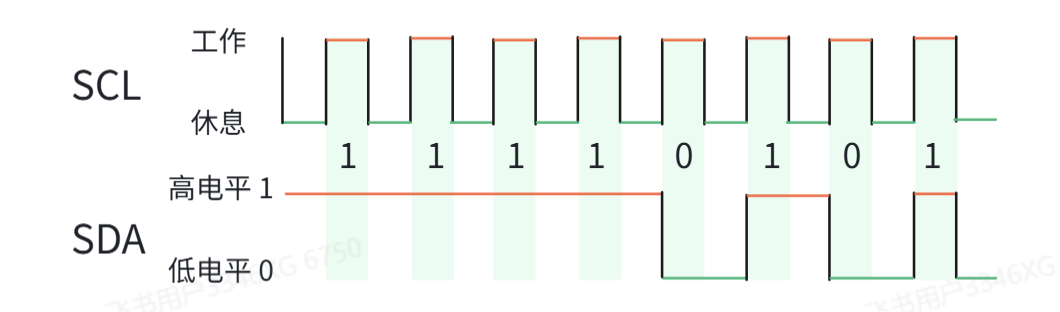

例如：主机通过IIC发送0xF5(0b1111 0101)
从上图我们可以了解到一些信息，
IIC的有效数据，是在SCL高电平时读取的SDA电平。IIC的通信速率，是由SCL的速率决定的，SCL翻转速度越快，IIC总线速率越高，实际使用IIC的速率，需要根据从机，传感器可支持的最大速率而定。
2.4 IIC通信帧构成
一次完整的IIC通信，除了要发送数据外，还需要有其它信号一起完成，例如起始信号、一个或多个数据帧、应答位、停止信号组成
三、IIC完整的通讯过程

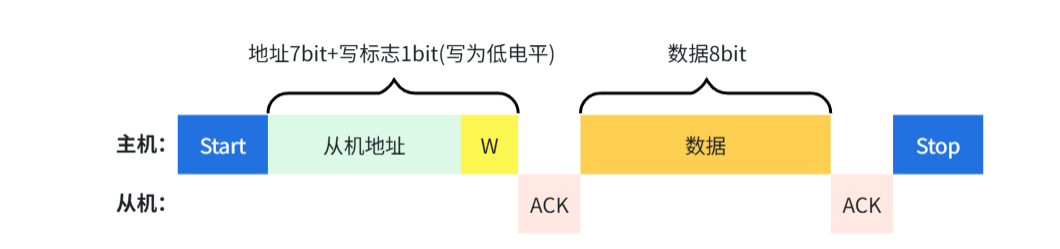

3.1 主机发送一个字节到从机
发送1Byte数据给从机过程 ：
1.主机发送->起始信号
2.主机发送->从机地址7bit+写标志1bit
3.等待从机应答
4.主机发送->数据8bit
5.等待从机应答
6.主机发送->结束信号
3.2 主机读取从机一个字节
读取从机1Byte数据的过程 ：
1.主机发送->起始信号
-
主机发送->从机地址7bit+读标志1bit
-
等待从机应答
-
主机读取->从机数据8bit
-
主机发送非应答信号（告诉从机停止发送）
-
主机发送->结束信号

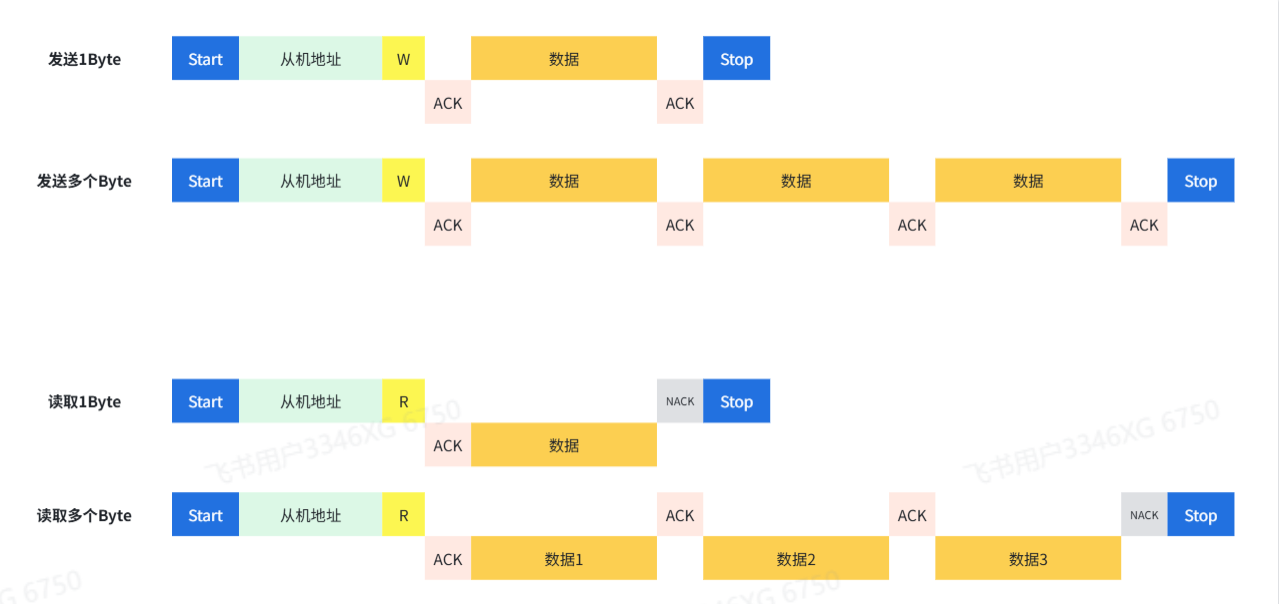

3.3 发送读取多个字节
总结与每日励志
✨本文完整解析了 IIC 协议的核心知识点：从与 UART 的协议差异，到硬件构成、数据传输规则，再到主机发 / 读字节、多字节传输的完整通信流程，清晰呈现了 IIC"双线通信、主从协作、应答交互" 的核心逻辑。嵌入式通信协议的学习重在理解帧结构与交互流程，每一次对时序、应答的拆解，都是技术积累的过程。✨ 沉下心吃透每一个协议细节，你的代码终将精准驾驭各类外设通信，在嵌入式之路上稳步前行！
