可视化大数据——淘宝母婴购物数据【含详细代码】

Re.不晚2026-02-12 19:50

一、项目介绍

1.1 项目背景

基于阿里母婴数据集和天池母婴交易历史数据，构建一个完整的母婴电商数据分析仓库，用于分析用户购买行为、商品销售趋势和用户画像。

1.2 数据源说明

|----------|------|---------|---------------------------------------------------|
| 数据源 | 文件格式 | 记录数 | 主要字段 |
| 阿里母婴数据集 | JSON | 953条 | user_id, birthday, gender |
| 天池母婴交易历史 | JSON | 29,971条 | user_id, auction_id, cat_id, cat1, buy_mount, day |

1.3 技术栈

  • 数据存储: HDFS + Hive

  • 计算引擎: Spark on Hive | MapReduce

  • 数据同步: DataX

  • 可视化: Quick BI + 花生壳（内网穿透）

  • 数据库: MySQL (用于报表存储)

二、数据仓库建模

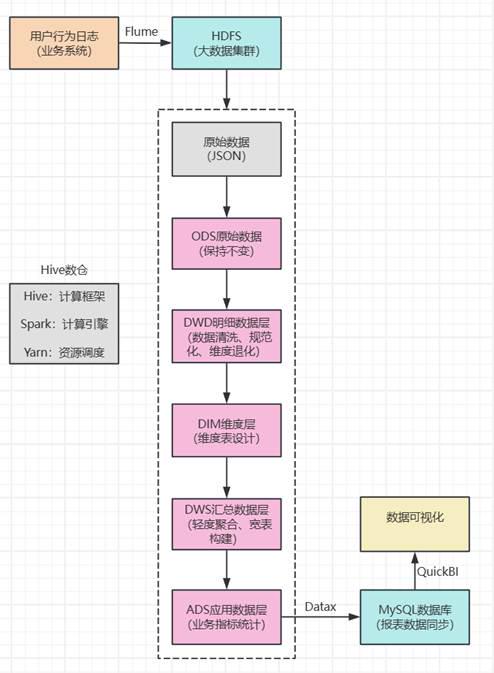

2.1 整体架构图

2.2 各层设计理念

ODS层(Operation Data Store)

  • 设计理念: 贴源设计，保持数据原貌

  • 存储策略: 按日期分区，存储原始JSON数据

  • 目标: 支持数据回溯，减少对源系统的依赖

  • 数据位置：/mum_baby/ods/ods_mum_baby/(sample)sam_tianchi_mum_baby.txt

    /mum_baby/ods/ods_trade_history/(sample)sam_tianchi_mum_baby_trade_history.txt
    DWD层(Data Warehouse Detail)

  • 设计理念: 维度建模，构建事实表和维度表

  • 存储策略: ORC + Snappy压缩，按日期分区

  • 目标: 提供干净的、可复用的明细数据

  • 数据位置：/mum_baby/dwd/dwd_mum_baby

/mum_baby/dwd/dwd_trade
DIM层(Dimension)

  • 设计理念: 一致性维度，维度规范化

  • 存储策略: 全量存储，缓慢变化维处理

  • 目标: 提供统一的维度视图，支持多维度分析

  • 数据位置：/mum_baby/dim/dim_category

/mum_baby/dim/dim_user_baby
DWS层(Data Warehouse Service)

  • 设计理念: 面向主题，轻度聚合

  • 存储策略: ORC + Snappy压缩，按日期分区

  • 目标: 提高查询性能，支持即席查询

  • 数据位置：/mum_baby/dws/dws_user_trade_summary

/mum_baby/ads/ads_trade_by_baby_gender
ADS层(Application Data Store)

  • 设计理念: 面向应用，指标计算

  • 存储策略: 按业务需求分区

  • 目标: 直接支持报表和可视化

  • 数据位置：/mum_baby/ads/ads_trade_by_baby_gender

/mum_baby/ads/ads_trade_by_category

2.3 数据表结构设计

2.3.1 ODS层表结构

  • ods_mum_baby (母婴用户原始数据表)

    CREATE EXTERNAL TABLE ods_mum_baby (
    line STRING COMMENT '原始JSON数据'
    )
    LOCATION '/mum_baby/ods/ods_mum_baby';

设计思路: 直接存储原始JSON，便于数据追溯和重新处理。

  • ods_trade_history (交易历史原始数据表)

    CREATE EXTERNAL TABLE ods_trade_history (
    line STRING COMMENT '原始JSON数据'
    )
    LOCATION '/mum_baby/ods/ods_trade_history';

设计思路: 与母婴用户表设计一致，保持原始数据完整性。

2.3.2 DWD层表结构

  • dwd_mum_baby (母婴用户明细表)

    CREATE EXTERNAL TABLE dwd_mum_baby (
    user_id BIGINT COMMENT '用户ID',
    birthday STRING COMMENT '儿童生日（yyyyMMdd）',
    gender INT COMMENT '性别：0-女，1-男，2-未知'
    )
    PARTITIONED BY (dt STRING COMMENT '分区日期')
    STORED AS ORC
    LOCATION '/mum_baby/dwd/dwd_mum_baby'
    TBLPROPERTIES ("orc.compress"="snappy");

设计思路:

  1. 从JSON解析出结构化字段

  2. 按dt分区便于数据管理

  3. 使用ORC+Snappy压缩提高存储和查询效率

  • dwd_trade (交易明细事实表)

    CREATE EXTERNAL TABLE dwd_trade (
    user_id BIGINT COMMENT '用户ID',
    auction_id BIGINT COMMENT '商品ID',
    cat_id BIGINT COMMENT '类目ID',
    cat1 BIGINT COMMENT '一级类目ID',
    property STRING COMMENT '商品属性',
    buy_mount BIGINT COMMENT '购买数量',
    day STRING COMMENT '购买日期（yyyyMMdd）'
    )
    PARTITIONED BY (dt STRING COMMENT '分区日期')
    STORED AS ORC
    LOCATION '/mum_baby/dwd/dwd_trade'
    TBLPROPERTIES ("orc.compress"="snappy");

设计思路:

  1. 这是核心事实表，记录每笔交易详情

  2. 包含了用户、商品、类目、时间等多个维度

  3. 按dt（交易日期）分区，支持时间范围查询优化

2.3.3 DIM层表结构

  • dim_user_baby (用户-儿童维度表)

    CREATE EXTERNAL TABLE dim_user_baby (
    user_id BIGINT COMMENT '用户ID',
    birthday STRING COMMENT '儿童生日',
    gender INT COMMENT '性别',
    age_year INT COMMENT '年龄（年）'
    )
    STORED AS ORC
    LOCATION '/mum_baby/dim/dim_user_baby'
    TBLPROPERTIES ("orc.compress"="snappy");

维度设计思路:

  1. 用户ID: 维度主键，连接事实表

  2. 儿童生日: 可用于计算儿童年龄，分析不同年龄段消费特征

  3. 性别: 重要分析维度，分析男女童消费差异

  4. 年龄: 衍生维度，按年龄段分组分析

  • dim_category (商品类目维度表)

    CREATE EXTERNAL TABLE dim_category (
    cat_id BIGINT COMMENT '类目ID',
    cat1 BIGINT COMMENT '一级类目ID'
    )
    STORED AS ORC
    LOCATION '/mum_baby/dim/dim_category'
    TBLPROPERTIES ("orc.compress"="snappy");

维度设计思路:

  1. 类目层级: 支持类目层级分析（cat1为一级类目）

  2. 叶子类目标识: 区分是否是最终商品类目，便于不同粒度分析

  3. 可扩展性: 可扩展为多级类目（cat2, cat3等）

  • dim_date (时间维度表)

    CREATE EXTERNAL TABLE dim_date (
    date_id STRING COMMENT '日期 yyyyMMdd',
    week_id STRING COMMENT '周',
    week_day STRING COMMENT '星期几',
    day STRING COMMENT '日',
    month STRING COMMENT '月',
    quarter STRING COMMENT '季度',
    year STRING COMMENT '年',
    is_workday STRING COMMENT '是否工作日'
    )
    LOCATION '/mum_baby/dim/dim_date';

维度设计思路:

  1. 多层次时间粒度: 支持年、月、日、季度、周等多个时间维度分析

  2. 业务属性: 包含is_weekend等业务相关属性

  3. 完整性: 为所有交易日期生成记录，确保时间维度完整性

2.3.4 DWS层表结构

  • dws_user_summary (用户交易汇总宽表)

    CREATE EXTERNAL TABLE dws_user_summary (
    user_id BIGINT COMMENT '用户ID',
    total_trades BIGINT COMMENT '总交易次数',
    total_amount BIGINT COMMENT '总购买数量',
    avg_amount DOUBLE COMMENT '平均购买量',
    first_trade STRING COMMENT '首次交易日期',
    last_trade STRING COMMENT '最近交易日期'
    )
    PARTITIONED BY (dt STRING COMMENT '统计日期')
    STORED AS ORC
    LOCATION '/mum_baby/dws/dws_user_summary'
    TBLPROPERTIES ("orc.compress"="snappy");

设计思路:

  1. 用户粒度: 按用户聚合，形成用户画像基础

  2. 交易行为: 汇总交易次数、总购买量等核心指标

  3. 时间特征: 记录首次和最近交易，分析用户生命周期

2.3.5 ADS层表结构(export)

PS：这里由于刚开始在传ads层格式错误导致后面无法上传数据，所以直接新建了export层作为ads层

  • ads_trade_by_baby_gender (按儿童性别统计表)

    CREATE EXTERNAL TABLE ads_trade_by_baby_gender (
    gender INT COMMENT '性别',
    trade_count BIGINT COMMENT '交易次数',
    total_amount BIGINT COMMENT '总购买数量',
    dt STRING COMMENT '统计日期'
    )
    LOCATION '/mum_baby/export/ads_trade_by_baby_gender';

设计思路:

  1. 核心维度: 性别是最基本的用户画像维度

  2. 多重指标: 包含交易次数、购买数量、日期等多个角度

  3. 应用导向: 直接支持"性别消费分布"可视化图表

  • ads_trade_by_category (按商品类目统计表)

    CREATE EXTERNAL TABLE ads_trade_by_category (
    cat1 BIGINT COMMENT '一级类目',
    trade_count BIGINT COMMENT '交易次数',
    total_amount BIGINT COMMENT '总购买数量',
    dt STRING COMMENT '统计日期'
    )
    LOCATION '/mum_baby/export/ads_trade_by_category';

设计思路:

  1. 业务维度: 类目是电商核心分析维度

  2. 销售分析: 从交易次数、销售数量、两个维度分析

  3. 应用导向: 支持"热门类目排行榜"等可视化需求

  • dws_user_summary (用户交易汇总宽表)

    CREATE EXTERNAL TABLE IF NOT EXISTS dws_user_summary_text (
    user_id BIGINT,
    total_trades BIGINT,
    total_amount BIGINT,
    avg_amount DOUBLE,
    first_trade STRING,
    last_trade STRING,
    dt STRING
    )
    ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
    LOCATION '/mum_baby/export/dws_user_summary';

设计思路:

  1. 用户粒度: 按用户聚合，形成用户画像基础

  2. 交易行为: 汇总交易次数、总购买量等核心指标

  3. 时间特征: 记录首次和最近交易，分析用户生命周期

三、数据仓库建设

3.1 设置动态分区

复制代码
SET hive.exec.dynamic.partition=true;
SET hive.exec.dynamic.partition.mode=nonstrict;

3.2 从 ODS 到 DWD 的母婴信息表

复制代码
INSERT OVERWRITE TABLE dwd_mum_baby PARTITION (dt)
SELECT
    get_json_object(line, '$.user_id'),
    get_json_object(line, '$.birthday'),
    get_json_object(line, '$.gender')
FROM ods_mum_baby
WHERE line IS NOT NULL;

3.2 从 ODS 到 DWD 的交易表（按 day 分区）

复制代码
INSERT OVERWRITE TABLE dwd_trade PARTITION (dt)
SELECT
    get_json_object(line, '$.user_id'),
    get_json_object(line, '$.auction_id'),
    get_json_object(line, '$.cat_id'),
    get_json_object(line, '$.cat1'),
    get_json_object(line, '$.property'),
    get_json_object(line, '$.buy_mount'),
    get_json_object(line, '$.day'),
    get_json_object(line, '$.day') AS dt
FROM ods_trade_history
WHERE line IS NOT NULL;

3.3 创建用户维度表

复制代码
INSERT OVERWRITE TABLE dim_user_baby
SELECT
    user_id,
    birthday,
    gender,
    floor(datediff(current_date(), to_date(birthday, 'yyyyMMdd')) / 365) AS age_year
FROM dwd_mum_baby
WHERE birthday IS NOT NULL;

3.4 创建类目维度表

复制代码
INSERT OVERWRITE TABLE dim_category
SELECT DISTINCT
    cat_id,
    cat1
FROM dwd_trade
WHERE cat_id IS NOT NULL;

3.5 在ads层中将ORC格式转为文本文件

复制代码
-- 1. 导出按性别统计表
INSERT OVERWRITE DIRECTORY '/mum_baby/export/ads_trade_by_baby_gender'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
STORED AS TEXTFILE
SELECT gender, trade_count, total_amount, dt
FROM ads_trade_by_baby_gender;

-- 2. 导出按类目统计表
INSERT OVERWRITE DIRECTORY '/mum_baby/export/ads_trade_by_category'
ROW FORMAT DELIMITED FIELDS TERMINATED BY '\t'
STORED AS TEXTFILE
SELECT cat1, trade_count, total_amount, dt
FROM ads_trade_by_category;

-- 插入数据到宽表
INSERT OVERWRITE TABLE dws_user_summary_text
SELECT
    user_id,
    COUNT(*) AS total_trades,
    SUM(buy_mount) AS total_amount,
    ROUND(AVG(CAST(buy_mount AS DOUBLE)), 2) AS avg_amount,
    MIN(day) AS first_trade,
    MAX(day) AS last_trade,
    'sample' AS dt
FROM dwd_trade
GROUP BY user_id;

四、数据可视化

4.1 在MySQL中创建目标表

复制代码
-- MySQL数据库：mum_baby
USE mum_baby;

-- 1. 按儿童性别统计表
CREATE TABLE `ads_trade_by_baby_gender` (
  `gender` int DEFAULT NULL COMMENT '性别：0-女，1-男，2-未知',
  `trade_count` bigint DEFAULT NULL COMMENT '交易次数',
  `total_amount` bigint DEFAULT NULL COMMENT '总购买数量',
  `dt` varchar(20) DEFAULT NULL COMMENT '统计日期'
)
ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='按儿童性别统计交易';

-- 2. 按商品类目统计表
CREATE TABLE `ads_trade_by_category` (
  `cat1` bigint DEFAULT NULL COMMENT '一级类目',
  `trade_count` bigint DEFAULT NULL COMMENT '交易次数',
  `total_amount` bigint DEFAULT NULL COMMENT '总购买数量',
  `dt` varchar(20) DEFAULT NULL COMMENT '统计日期'
)
ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='按商品类目统计交易';

-- 3. 用户交易汇总表（新增）
CREATE TABLE `dws_user_summary` (
  `user_id` bigint DEFAULT NULL COMMENT '用户ID',
  `total_trades` bigint DEFAULT NULL COMMENT '总交易次数',
  `total_amount` bigint DEFAULT NULL COMMENT '总购买数量',
  `avg_amount` double DEFAULT NULL COMMENT '平均购买量',
  `first_trade` varchar(20) DEFAULT NULL COMMENT '首次交易日期',
  `last_trade` varchar(20) DEFAULT NULL COMMENT '最近交易日期',
  `dt` varchar(20) DEFAULT NULL COMMENT '统计日期'
)
ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用户交易汇总';

4.2 DataX配置文件

4.2.1 ads_trade_by_baby_gender.json (从HDFS导出到MySQL)

复制代码
{
    "job": {
        "setting": {
            "speed": {
                "channel": 1
            }
        },
        "content": [
            {
                "reader": {
                    "name": "hdfsreader",
                    "parameter": {
                        "path": "/mum_baby/export/ads_trade_by_gender/*",
                        "defaultFS": "hdfs://10.10.10.102:8020",
                        "column": [
                            {
                                "index": 0,
                                "type": "long"
                            },
                            {
                                "index": 1,
                                "type": "long"
                            },
                            {
                                "index": 2,
                                "type": "long"
                            },
                            {
                                "index": 3,
                                "type": "string"
                            }
                        ],
                        "fileType": "text",
                        "encoding": "UTF-8",
                        "fieldDelimiter": "\t"
                    }
                },
                "writer": {
                    "name": "mysqlwriter",
                    "parameter": {
                        "writeMode": "replace",
                        "username": "root",
                        "password": "DataX@123456",
                        "column": [
                            "gender",
                            "trade_count",
                            "total_amount",
                            "dt"
                        ],
                        "session": [
                            "set session sql_mode='ANSI'"
                        ],
                        "preSql": [
                            "truncate table ads_trade_by_baby_gender"
                        ],
                        "connection": [
                            {
                                "jdbcUrl": "jdbc:mysql://10.10.10.102:3306/mum_baby?useUnicode=true&characterEncoding=utf-8&useSSL=false",
                                "table": [
                                    "ads_trade_by_baby_gender"
                                ]
                            }
                        ]
                    }
                }
            }
        ]
    }
}

4.2.2 ads_trade_by_category.json

复制代码
{
    "job": {
        "setting": {
            "speed": {
                "channel": 1
            }
        },
        "content": [
            {
                "reader": {
                    "name": "hdfsreader",
                    "parameter": {
                        "path": "/mum_baby/export/ads_trade_by_category/*",
                        "defaultFS": "hdfs://10.10.10.102:8020",
                        "column": [
                            {
                                "index": 0,
                                "type": "long"
                            },
                            {
                                "index": 1,
                                "type": "long"
                            },
                            {
                                "index": 2,
                                "type": "long"
                            },
                            {
                                "index": 3,
                                "type": "string"
                            }
                        ],
                        "fileType": "text",
                        "encoding": "UTF-8",
                        "fieldDelimiter": "\t"
                    }
                },
                "writer": {
                    "name": "mysqlwriter",
                    "parameter": {
                        "writeMode": "replace",
                        "username": "root",
                        "password": "DataX@123456",
                        "column": [
                            "cat1",
                            "trade_count",
                            "total_amount",
                            "dt"
                        ],
                        "session": [
                            "set session sql_mode='ANSI'"
                        ],
                        "preSql": [
                            "truncate table ads_trade_by_category"
                        ],
                        "connection": [
                            {
                                "jdbcUrl": "jdbc:mysql://10.10.10.102:3306/mum_baby?useUnicode=true&characterEncoding=utf-8&useSSL=false",
                                "table": [
                                    "ads_trade_by_category"
                                ]
                            }
                        ]
                    }
                }
            }
        ]
    }
}

4.2.3 dws_user_summary.json

复制代码
{
    "job": {
        "setting": {
            "speed": {
                "channel": 1
            }
        },
        "content": [
            {
                "reader": {
                    "name": "hdfsreader",
                    "parameter": {
                        "path": "/mum_baby/export/dws_user_summary/*",
                        "defaultFS": "hdfs://10.10.10.102:8020",
                        "column": [
                            {
                                "index": 0,
                                "type": "long"
                            },
                            {
                                "index": 1,
                                "type": "long"
                            },
                            {
                                "index": 2,
                                "type": "long"
                            },
                            {
                                "index": 3,
                                "type": "double"
                            },
                            {
                                "index": 4,
                                "type": "string"
                            },
                            {
                                "index": 5,
                                "type": "string"
                            },
                            {
                                "index": 6,
                                "type": "string"
                            }
                        ],
                        "fileType": "text",
                        "encoding": "UTF-8",
                        "fieldDelimiter": "\t"
                    }
                },
                "writer": {
                    "name": "mysqlwriter",
                    "parameter": {
                        "writeMode": "replace",
                        "username": "root",
                        "password": "DataX@123456",
                        "column": [
                            "user_id",
                            "total_trades",
                            "total_amount",
                            "avg_amount",
                            "first_trade",
                            "last_trade",
                            "dt"
                        ],
                        "session": [
                            "set session sql_mode='ANSI'"
                        ],
                        "preSql": [
                            "truncate table dws_user_summary"
                        ],
                        "connection": [
                            {
                                "jdbcUrl": "jdbc:mysql://10.10.10.102:3306/mum_baby?useUnicode=true&characterEncoding=utf8&useSSL=false",
                                "table": [
                                    "dws_user_summary"
                                ]
                            }
                        ]
                    }
                }
            }
        ]
    }
}

五、项目展示

六、项目出现的问题记录【附】

6.1 项目过程

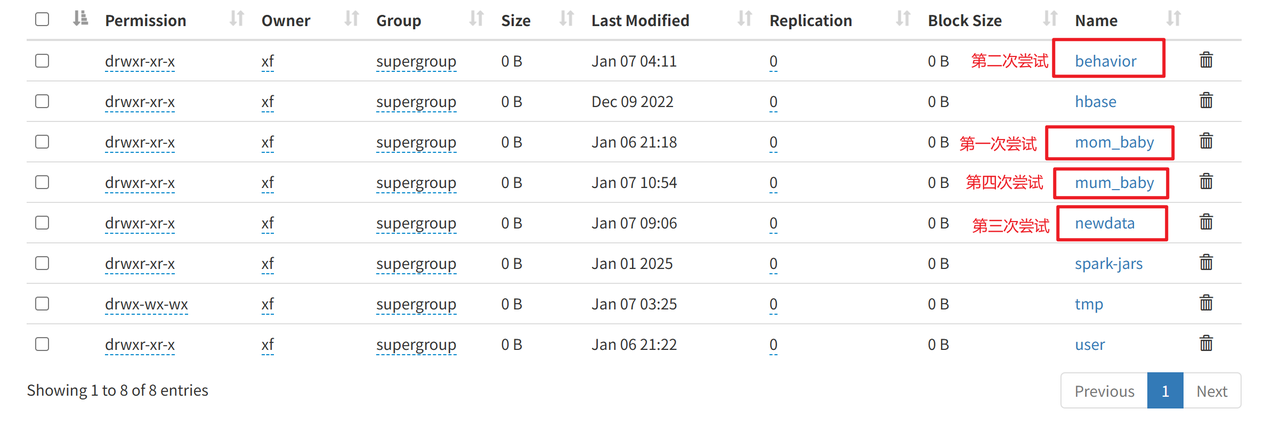

经历了四次建表建仓，如图，只有最后一次成功了，接下来将说一下具体过程：

6.1.1 第一次尝试失败总结

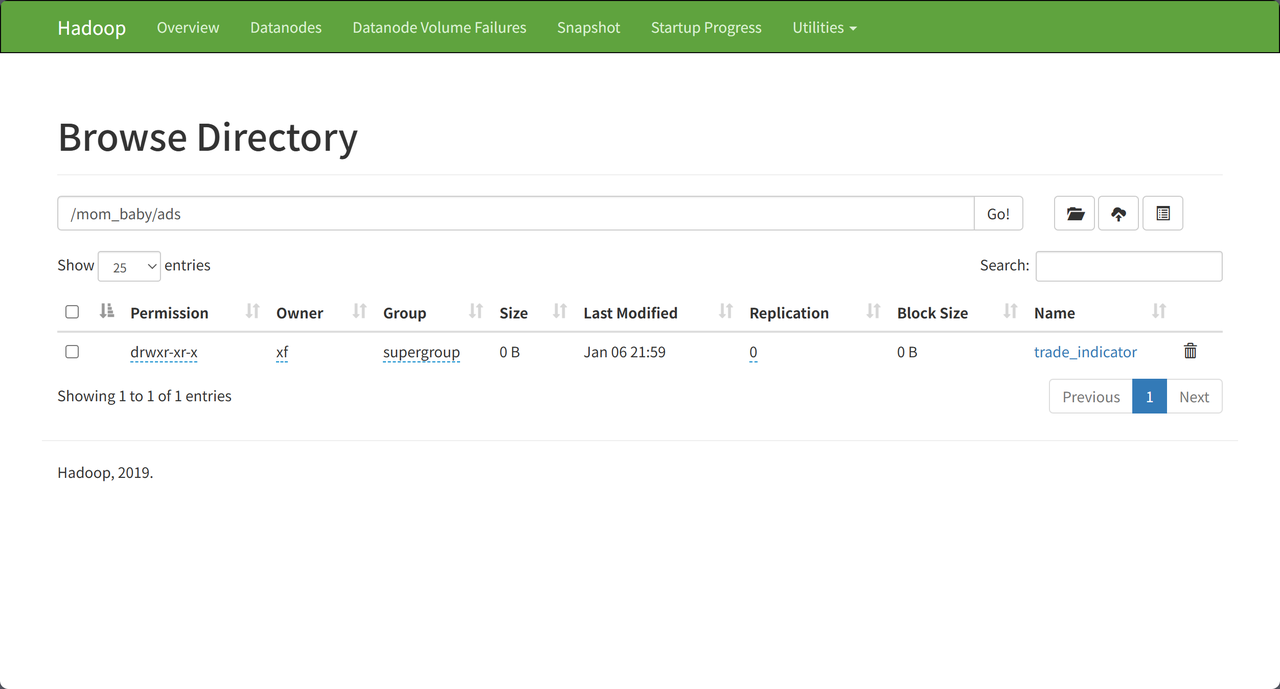

在第一次进行传输时，其实是最后有导出数据，但是由于建表到建仓在insert那里有许多数据没有传上去，导致最后只有一个总体记录的数据集，如下：

只能做出来一个卡片，先大体跑了一遍流程，唯一的卡片如下：

6.1.2 第二次尝试失败总结

第一次做出来一个卡片我想让ai帮忙再多一些数据，但是没想到直接给我新建仓了

在进行第二次传数据时，但是由于是以数组存放json文件的，再加上之前还加了一些字段，导致过程中出现了很多很多问题，尤其有的数据传成功了，有的不行，导致整个人很乱，于是第二次也告别失败了

6.1.3 第三次尝试失败总结

这次先用python把csv文件转成了json文件，不添加任何字段，去掉了json文件的 '[' ， ']'，然后做到一半看到了老师发过来处理好的json格式的文档，于是怕自己转的有问题，果断放弃当前自己处理的数据，用老师的文档做，才有了后面第四次的成功

6.2 项目踩坑记录

6.2.1 建表

先说建表，本以为用ai生成就行，然后历经几次失败，才发现是需要知道我要什么数据才行，还是需要了解里面的每一个字段是具体什么用处的才行，建表也得从简单的做起，不能直接暴力的把两个表直接合并在一起，还是得微微的熟悉下

6.2.2 日志

主要也是在第一次尝试的时候，想贴合已有的jar包，在用python把csv文件转成json文件还多加了一些字段，导致最后把自己都绕进去了，于是就放弃了这个想法

所以关于日志这个事情，我想自己用java写怕来不及，主要也是ai也不是很可靠，我怕出现我搞不定的错误，一直卡在那里没有进度，所以暂时搁置了，只是想先从简单的做起，然后有了这次经验之后再慢慢深入了解

6.2.3 数据仓库建设

其实在hive里面建表还是很好建表的，关键是插入这个数据就显得问题很多了，归根究底前几次都是因为json格式导致最后数据经常失败，才不太顺利

6.2.4 mysql

这里由于最开始我的c盘，d盘满了，中间用一天时间清理c盘，d盘，上传几十个G的文件，导致没有听mysql的登录密码是root，然后问ai找那个初始化密码，发现有的时候登录成功，有的时候登录不成功，改密码那里也是卡了一段时间，改无密码登录，然后后面发现无密码登录之后他会觉得不安全，会限制你，然后把密码重置了一遍'DataX@123456'才把密码改过来的

6.2.5 DataX配置文件

然后中间DataX的配置文件那里，首先就是要保证字段中不能用int类型，之前就是这个问题，只能把int改成long，然后就是路径，ip和当前ip是否一致等

6.3 心得体会

总而言之，做完发现也不是很复杂，但是细节很多，还是要先把基础掌握好，再深入去了解

虽然很基础，做出来也是普通的样子，但是还是很有成就感

相关推荐
春日见5 小时前
拉取与合并：如何让个人分支既包含你昨天的修改，也包含 develop 最新更新
大数据·人工智能·深度学习·elasticsearch·搜索引擎
主机哥哥5 小时前
还不会部署OpenClaw？阿里云推出五种OpenClaw快速部署方案
阿里云·云计算
Elastic 中国社区官方博客7 小时前
如何防御你的 RAG 系统免受上下文投毒攻击
大数据·运维·人工智能·elasticsearch·搜索引擎·ai·全文检索
YangYang9YangYan8 小时前
2026中专大数据与会计专业数据分析发展路径
大数据·数据挖掘·数据分析
W133309089078 小时前
工业大数据方向，CDA证书和工业数据工程师证哪个更实用？
大数据
Elastic 中国社区官方博客9 小时前
Elasticsearch：交易搜索 - AI Agent builder
大数据·人工智能·elasticsearch·搜索引擎·ai·全文检索
SQL必知必会10 小时前
使用 SQL 进行 RFM 客户细分分析
大数据·数据库·sql
YangYang9YangYan10 小时前
2026大专大数据技术专业学数据分析指南
大数据·数据挖掘·数据分析
热门推荐
01GitHub 镜像站点02Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services03openclaw配置教程（linux+局域网ollama）04UV安装并设置国内源05Linux下V2Ray安装配置指南06openclaw使用nginx反代部署过程 与disconnected (1008): pairing required解决07AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南08Vue-skills的中文文档09OpenClaw Chrome扩展使用教程 - 浏览器中继控制10在Trae中使用Pencil MCP
