Linux 内存管理单元 MMU

前言：Linux系统中的一个重要概念 ------ 内存管理单元，也叫MMU。今天我们来通俗易懂的解释一下这MMU的工作机制。

一、什么是MMU

二、分页机制

三、地址转换过程

四、用"借书"来比喻

一、什么是MMU

内存管理单元（MMU）是中央处理器（CPU）与主内存之间的关键桥梁，它负责将程序所使用的++虚拟地址++ （逻辑地址）转换为实际的++物理地址++。

虚拟地址：在 Linux 上，每个进程拿到的都是"虚拟地址空间"（比如 0--4GB(32位)，64 位更大）。

物理地址：内存条上真实的地址叫做"物理地址"。

二、分页机制

MMU的"单位"是页。MMU 不是"一个字节一个字节"地翻译，而是"分页"。分页将虚拟地址空间划分为固定大小的块，称为页，常见的页大小为4KB。又将物理内存划分为固定大小的块，称为页框。

每个虚拟页通过页表映射到一个物理页框。页表中除了存储映射关系外，还包含一些控制位，如权限位和存在位。

bash 复制代码

typedef struct {
    unsigned long pfn; // 物理页框号
    unsigned int present : 1; // 页表项是否存在
    unsigned int rw : 1; // 读/写权限
    unsigned int us : 1; // 用户权限
    // 其他控制位
} PageTable;

多级页表：随着虚拟地址空间的增大，单级页表会占用大量内存。为了减少内存占用并提高灵活性，Linux 使用多级页表结构。x86架构中，通常使用四级页表。

三、地址转换过程

MMU将虚拟地址分为页号和页内偏移 两部分。当进程访问一个虚拟地址时，MMU会根据虚拟地址页号 去页表中查找，得到对应的物理页号 ，然后将物理页号与页内偏移组合，形成完整的物理地址，最就能够访问真实的物理地址了。

为帮助理解，这里举一个非常简易的例子：

bash 复制代码

============================================
; 单级页表虚拟地址转换演示
;'页大小：4KB（12位偏移）
============================================
mov ecx, eax            ; 保存原始虚拟地址到 ECX
shr eax, 12             ; 提取虚拟页号(虚拟地址 >> 12)

; 计算页表项地址
mov ebx, page_table_base ; EBX = 页表虚拟地址（假设已设置）
mov edx, [ebx + eax*4]   ; EDX = 页表项（PTE）

; 检查页是否存在（P位）
test edx, 0x1           ; 测试Present位（bit 0）
jz .page_not_present    ; 如果为0，页不存在

; 提取物理页框号
and edx, 0xFFFFF000     ; 清除低12位标志位，保留物理页框号

; 计算物理地址
and ecx, 0xFFF          ; ECX = 页内偏移（原始虚拟地址低12位）
or eax, edx             ; EAX = 物理页框号
or eax, ecx             ; EAX = 物理页框号 | 偏移 = 完整物理地址

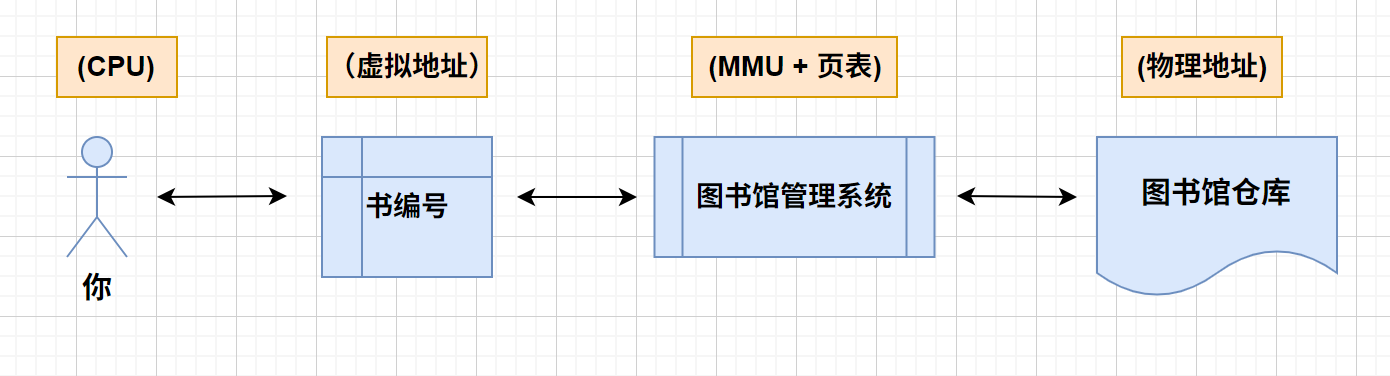

四、用"借书"来比喻

假如你去图书馆借书：

CPU = 你

虚拟地址 = 书编号

物理地址 = 图书馆仓库

MMU +页表 = 借书管理系统（包含书编号与实际所在仓库位置的对应关系等）

写在最后 ：本文采用通俗易懂的方式解释了MMU的工作过程，旨在让大家快速理解入门，其中还有很多细节（如缺页异常处理 、**TLB(**转换旁路缓冲)技术）这里暂未涉及，感兴趣的童鞋可以继续深入研究。
