STM32F030CCT6 开发环境搭建

一、前言

Modbus 传感器开发板的核心控制芯片选用 STM32F030CCT6，该型号芯片的性能完全适配传感器的低算力、低功耗需求。在开展 Modbus 通信功能开发前，需先完成基础的开发环境搭建与硬件测试，确保开发板底层硬件工作正常，为后续 Modbus 协议移植、传感器数据采集与传输打下基础。

二、开发环境搭建

1. 芯片支持包下载

首先下载适配 STM32F0 系列的 Keil 支持包：Keil.STM32F0xx_DFP.2.1.1.pack，该包包含 STM32F030CCT6 的芯片配置模板与底层驱动。

2. Keil 工程配置

打开 Keil MDK 软件，在新建工程时选择添加STM32F030CCT6芯片；
配置 CPU 核心工作频率为48MHz，匹配该芯片的主频规格；

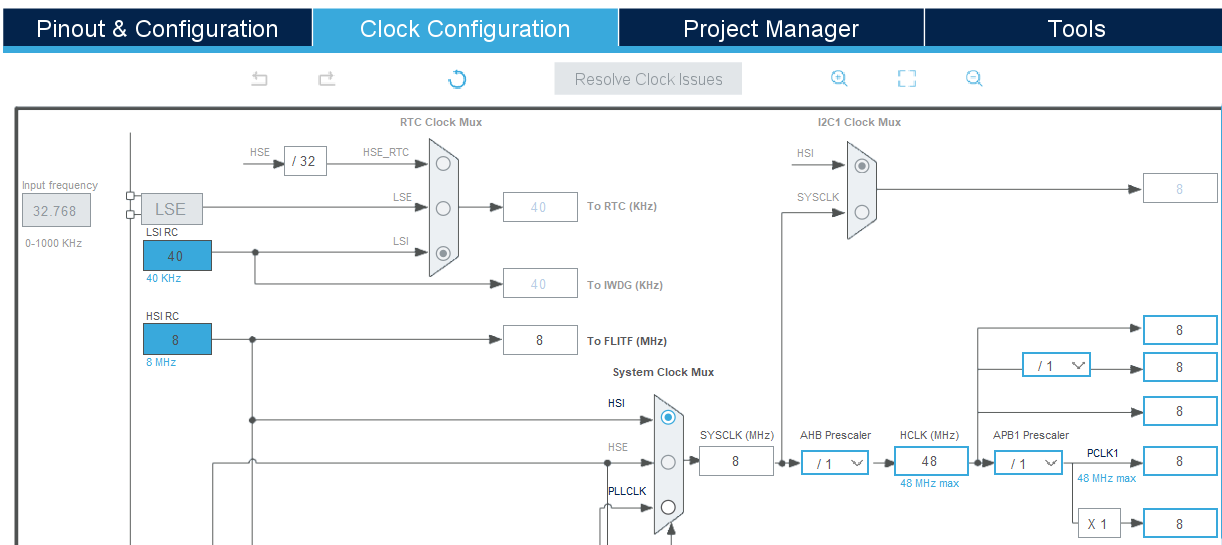

CPU 频率配置截图如下：

3. GPIO 引脚配置

开发板上 PB11、PB12、PB13 引脚外接 LED 指示灯，需将这三个引脚在 Keil 的外设配置界面中设置为GPIO_Output（通用输出模式），完成硬件引脚功能映射。

4. 工程生成

完成上述配置后，生成包含底层驱动的 Keil 工程，确保工程无配置报错，可正常编译。

补充：STM32F030CCT6 的 GPIO 输出模式默认推挽输出，无需额外配置上下拉电阻，可直接驱动 LED 负载。

三、GPIO 配置与 LED 测试代码实现

工程生成后，在main函数的主循环中编写 LED 闪烁测试代码，验证 GPIO 输出功能是否正常，代码如下：

c 复制代码

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  // 点亮PB11、PB12、PB13引脚对应的LED（高电平点亮，需匹配硬件电路）
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_SET);
	  HAL_Delay(500); // 延时500ms

	  // 熄灭PB11、PB12、PB13引脚对应的LED（低电平熄灭）
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_11, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_RESET);
	  HAL_Delay(500); // 延时500ms
  }

烧录该代码后，开发板上的三颗 LED 会以 1 秒为周期循环闪烁，说明 GPIO 输出功能正常，底层硬件与开发环境配置无误。

四、总结

Modbus 传感器开发板选用 STM32F030CCT6 芯片，适配传感器低性能、低功耗的应用需求；
完成 Keil 开发环境搭建，配置芯片型号、CPU 频率与 LED 对应 GPIO 为输出模式；
通过循环点灯代码完成 LED 硬件测试，验证 GPIO 输出功能正常。

五、结尾

本次完成了 Modbus 传感器开发板的基础开发环境搭建与 LED 硬件测试，确保了底层硬件的可用性，为后续移植 Modbus 协议、实现传感器数据的采集与传输奠定了核心基础。感谢各位的阅读，持续关注本系列笔记，一起完成 Modbus 传感器从硬件测试到协议落地的全流程开发！
