网络层与IP协议详解：从地址到路由的完整指南
💬 开篇：前面几篇我们学习了传输层的TCP和UDP，它们负责端到端的数据传输。但在复杂的互联网环境中，数据如何从一台主机传到另一台主机？两台相距万里的电脑如何找到对方？这就是网络层的职责。网络层最核心的协议是IP协议，它定义了互联网中每台设备的"地址"，就像现实世界中的邮政编码和门牌号。这一篇会详细讲解IP协议的报文格式、IP地址的划分、子网掩码、路由机制，以及NAT技术。理解了网络层，你就理解了互联网是如何组织和运作的。
👍 点赞、收藏与分享：这篇会把IP协议和路由机制讲透，包括子网划分、CIDR、公网IP和私有IP、NAT技术、路由表等核心内容。如果对你有帮助，请点赞收藏！
🚀 循序渐进：从网络层的作用讲起，到IP报文格式，到IP地址和子网划分，到特殊IP地址，到路由机制，一步步掌握网络层的核心知识。
一、网络层的作用
1.1 什么是网络层
网络层的核心任务：
bash
在复杂的网络环境中，找到一条从源主机到目标主机的路径类比：快递系统
bash
寄快递：
1. 你写上收件地址（目标IP地址）
2. 快递公司把包裹从北京送到上海（路由）
3. 中间可能经过多个分拣中心（路由器）
4. 最终送到收件人手中
网络层：
1. 应用程序指定目标IP地址
2. IP协议把数据包从源主机送到目标主机
3. 中间可能经过多个路由器
4. 最终到达目标应用程序1.2 网络层vs数据链路层
对比：
| 特性 | 数据链路层 | 网络层 |
|---|---|---|
| 作用范围 | 同一链路/同一局域网内传输（相邻节点） | 跨网络传输（端到端的逐跳转发） |
| 地址类型 | MAC 地址（物理地址） | IP 地址（逻辑地址） |
| 核心设备 | 交换机 | 路由器 |
| 寻址方式 | 基于 MAC 的二层转发 | 基于 IP 的三层路由/转发（Hop by Hop） |
| 典型协议 | 以太网、Wi-Fi | IPv4/IPv6、ICMP |
例子：
bash
场景：你在北京，要给上海的朋友发一个数据包
数据链路层：
* 只能在你家的局域网内传输
* 从你的电脑传到家里的路由器（MAC地址寻址）
* 传输距离：几米到几百米
网络层：
* 跨越多个网络传输
* 从北京的路由器 → 中间若干路由器 → 上海的路由器（IP地址寻址）
* 传输距离：几千公里1.3 基本概念
1. 主机(Host)
定义：配有IP地址，但不进行路由控制的设备。
例子：
- 你的电脑
- 你的手机
- 服务器
- 打印机（如果有IP地址）
特点：
bash
只发送和接收数据包
不转发数据包2. 路由器(Router)
定义：既配有IP地址，又能进行路由控制的设备。
作用：
bash
连接不同的网络
转发数据包
选择最佳路径类比：
bash
路由器就像快递的分拣中心
收到包裹后，根据目的地决定发往哪个方向3. 节点(Node)
定义：主机和路由器的统称。
为什么需要这个概念：
bash
在讲解网络层时，很多时候不需要区分主机和路由器
统一叫"节点"更方便二、IP协议报文格式

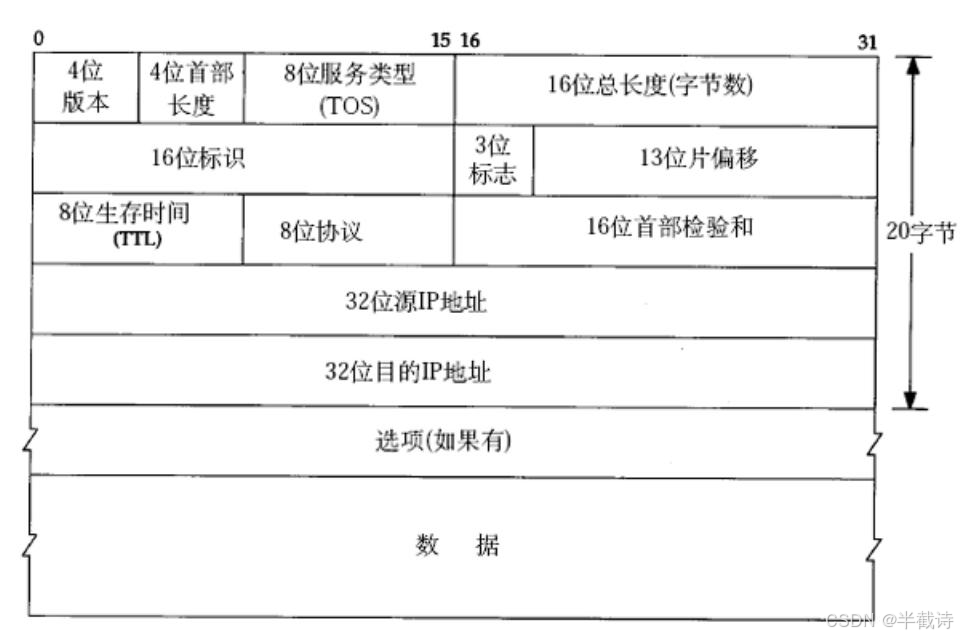

2.1 IP报文的整体结构
IP报文 = IP首部 + IP数据
bash
┌──────────────────────────────────────────────────────────┐
│ IP首部（20-60字节） │
├──────────────────────────────────────────────────────────┤
│ IP数据（可变长度） │
└──────────────────────────────────────────────────────────┘IP首部的长度：
bash
最小长度：20字节（没有选项）
最大长度：60字节（有选项）
2.2 IP首部详解
1. 4位版本号(Version)
bash
┌──────┐
│ 版本 │
└──────┘作用：指定IP协议的版本。
取值：
bash
IPv4：4
IPv6：62. 4位首部长度(Header Length)
bash
┌──────┐
│ 长度 │
└──────┘含义：IP首部有多少个32位字（4字节）。
计算：
bash
IP首部长度 = 字段值 × 4 字节
例如：字段值=5 → IP首部长度=20字节（最小）
例如：字段值=15 → IP首部长度=60字节（最大）为什么是4位：
bash
4位最大值=15
15 × 4 = 60字节（IP首部最大长度）3. 8位服务类型(Type Of Service, TOS)
bash
┌──────────────────────┐
│ 服务类型（8位） │
└──────────────────────┘
3位优先权 + 4位TOS + 1位保留结构：
bash
3位优先权字段（已弃用）
4位TOS字段
1位保留字段（必须为0）4位TOS的含义：
bash
最小延时（Minimize Delay）
最大吞吐量（Maximize Throughput）
最高可靠性（Maximize Reliability）
最小成本（Minimize Cost）重要：这四者相互冲突，只能选择一个。
应用场景：
bash
SSH/Telnet：最小延时重要（交互式应用）
FTP：最大吞吐量重要（文件传输）
邮件：最高可靠性重要现状：
bash
现代网络中，TOS字段逐渐被DSCP字段替代
但很多路由器仍然支持TOS- 历史上称 TOS；现在更常说 DS 字段
- 结构：DSCP 6bit + ECN 2bit
- DSCP 用于 QoS 分类，ECN 用于显式拥塞通知（不靠丢包）
4. 16位总长度(Total Length)
bash
┌──────────────────────┐
│ 总长度（16位） │
└──────────────────────┘含义：IP数据报整体占多少个字节（首部 + 数据）。
最大值：
bash
16位最大值 = 65535字节 = 64KB实际限制：
bash
以太网的MTU(Maximum Transmission Unit)通常是1500字节
所以IP数据报通常不会超过1500字节
超过的话会被分片5. 16位标识(Identification)
bash
┌──────────────────────┐
│ 标识（16位） │
└──────────────────────┘作用：唯一标识主机发送的每一个IP报文。
用途：
bash
如果IP报文在数据链路层被分片了
那么每一个分片的标识字段都是相同的
接收方可以根据标识字段重组分片例子：
bash
发送一个5000字节的IP报文，数据4980
MTU=1500字节，需要分片
分片1：标识=12345，长度=1500，数据1480
分片2：标识=12345，长度=1500，数据1480
分片3：标识=12345，长度=1500，数据1480
分片4：标识=12345，长度=560，数据540
接收方收到这4个分片后，根据标识12345重组6. 3位标志字段(Flags)
bash
┌──────┬──────┬──────┐
│ 保留 │ DF │ MF │
└──────┴──────┴──────┘三个标志位：
| 位 | 名称 | 含义 |
|---|---|---|
| 第1位 | 保留 | 保留（目前不用，但可能以后用） |
| 第2位 | DF(Don't Fragment) | 禁止分片 |
| 第3位 | MF(More Fragments) | 更多分片 |
DF标志：
bash
DF=1：禁止分片
如果报文长度超过MTU，IP模块会丢弃报文，并返回ICMP错误
DF=0：允许分片MF标志：
bash
MF=1：后面还有更多分片
MF=0：这是最后一个分片
用于标识分片的结束例子：
bash
分片1：MF=1（还有更多分片）
分片2：MF=1（还有更多分片）
分片3：MF=1（还有更多分片）
分片4：MF=0（这是最后一个分片）7. 13位分片偏移(Fragment Offset)
bash
┌──────────────────────────┐
│ 分片偏移（13位） │
└──────────────────────────┘含义：当前分片相对于原始IP报文开始处的偏移量。
单位：8字节
计算：
bash
实际偏移的字节数 = 分片偏移字段值 × 8为什么是8字节：
bash
13位最大值 = 8191
8191 × 8 = 65528字节
接近IP报文的最大长度65535字节重要：除了最后一个分片外，其他分片的长度必须是8的整数倍。
例子：
bash
原始报文：5000字节
MTU=1500字节，需要分片
分片1：
* 偏移=0（0×8=0）
* 数据长度=1480字节（1480是8的整数倍）
* IP首部=20字节
* 总长度=1500字节
分片2：
* 偏移=185（185×8=1480）
* 数据长度=1480字节
* 总长度=1500字节
分片3：
* 偏移=370（370×8=2960）
* 数据长度=1480字节
* 总长度=1500字节
分片4（最后一个）：
* 偏移=555（555×8=4440）
* 数据长度=560字节（不需要是8的整数倍）
* 总长度=580字节8. 8位生存时间(Time To Live, TTL)
bash
┌──────────────┐
│ TTL（8位） │
└──────────────┘含义：数据报到达目的地的最大跳数。
初始值：
bash
通常是64或128
不同的操作系统有不同的默认值：
* Linux：64
* Windows：128递减规则：
bash
每经过一个路由器，TTL -= 1
如果TTL减到0还没到达目的地，路由器会丢弃这个数据包
并返回ICMP超时错误给发送方作用：防止路由循环。
例子（路由循环）：
bash
路由器A：收到数据包，转发给路由器B
路由器B：收到数据包，转发给路由器C
路由器C：收到数据包，转发给路由器A
路由器A：收到数据包，转发给路由器B
...（无限循环）
有了TTL机制：
数据包的TTL逐渐减小
TTL=0时，路由器丢弃数据包，循环终止应用：
bash
traceroute命令就是利用TTL来探测路由路径的
发送TTL=1的数据包，第一个路由器返回超时错误
发送TTL=2的数据包，第二个路由器返回超时错误
...
依次获得路由路径9. 8位协议(Protocol)
bash
┌──────────────┐
│ 协议（8位） │
└──────────────┘作用：标识上层协议的类型。
常见协议号：
| 协议号 | 协议名称 |
|---|---|
| 1 | ICMP |
| 2 | IGMP |
| 6 | TCP |
| 17 | UDP |
| 89 | OSPF |
用途：
bash
接收方根据协议字段，把IP数据包交给相应的上层协议处理例子：
bash
协议字段=6 → 交给TCP处理
协议字段=17 → 交给UDP处理
协议字段=1 → 交给ICMP处理10. 16位首部校验和(Header Checksum)
bash
┌──────────────────────┐
│ 校验和（16位） │
└──────────────────────┘作用：检测IP首部是否损坏。
校验范围：只校验IP首部，不校验数据部分。
算法：
bash
1. 把首部按16位分组
2. 把所有分组相加（使用反码加法）
3. 把结果取反
4. 得到的就是校验和接收方的校验：
bash
1. 把首部（包括校验和字段）按16位分组
2. 把所有分组相加
3. 如果结果是全1（0xFFFF），说明校验通过
4. 否则，说明首部损坏，丢弃数据包重要：
bash
如果校验和出错，IP层直接丢弃数据包
不通知上层协议
不发送任何错误消息11. 32位源地址和32位目标地址
bash
┌────────────────────────────────────┐
│ 源IP地址（32位） │
├────────────────────────────────────┤
│ 目标IP地址（32位） │
└────────────────────────────────────┘含义：
bash
源地址：发送方的IP地址
目标地址：接收方的IP地址格式：
bash
32位 = 4个字节
通常用点分十进制表示：192.168.1.112. 选项字段(Options)
bash
┌──────────────────────────────────┐
│ 选项（可变长度，0-40字节） │
└──────────────────────────────────┘常见选项：
bash
记录路由(Record Route)：记录数据包经过的路由器
源路由(Source Routing)：发送方指定路由路径
时间戳(Timestamp)：记录经过路由器的时间现状：
bash
选项字段很少使用
大多数IP数据包没有选项（首部长度=20字节）三、IP地址与子网划分
3.1 IP地址的结构
IP地址 = 网络号 + 主机号
bash
┌─────────────┬─────────────┐
│ 网络号 │ 主机号 │
└─────────────┴─────────────┘网络号：
bash
标识这台主机属于哪个网络（子网）
同一子网内的所有主机，网络号相同主机号：
bash
标识主机在子网内的编号
同一子网内的所有主机，主机号不同类比：门牌号
bash
网络号 = 小区名称（阳光小区）
主机号 = 门牌号（1号楼101室）
完整地址 = 阳光小区1号楼101室3.2 传统的分类编址
历史：过去曾经把IP地址分为A、B、C、D、E五类。
A类地址
bash
0.0.0.0 到 127.255.255.255
格式：
┌───┬──────────────────────────────┐
│ 0 │ 网络号（7位） │
├───┴────────────┬─────────────────┤
│ 主机号（24位） │
└──────────────────────────────────┘
网络数量：2^7 = 128个
每个网络的主机数：2^24 ≈ 1677万特点：
bash
第一个字节：0-127
网络号：7位
主机号：24位
适合大型网络（但实际很少有这么大的网络）B类地址
bash
128.0.0.0 到 191.255.255.255
格式：
┌────┬─────────────────────────────┐
│ 10 │ 网络号（14位） │
├────┴────────────┬────────────────┤
│ 主机号（16位） │
└──────────────────────────────────┘
网络数量：2^14 = 16384个
每个网络的主机数：2^16 = 65536个特点：
bash
第一个字节：128-191
网络号：14位
主机号：16位
适合中型网络C类地址
bash
192.0.0.0 到 223.255.255.255
格式：
┌─────┬────────────────────────────┐
│ 110 │ 网络号（21位） │
├─────┴────────────┬───────────────┤
│ 主机号（8位） │ │
└──────────────────────────────────┘
网络数量：2^21 ≈ 209万个
每个网络的主机数：2^8 = 256个特点：
bash
第一个字节：192-223
网络号：21位
主机号：8位
适合小型网络D类地址（多播）
bash
224.0.0.0 到 239.255.255.255
格式：
┌──────┬─────────────────────────────┐
│ 1110 │ 多播组ID（28位） │
└──────┴─────────────────────────────┘用途：
bash
多播（Multicast）
一对多通信E类地址（保留）
bash
E 类（保留/实验）：240.0.0.0 -- 255.255.255.255（240/4）
格式：
┌──────┬─────────────────────────────┐
│ 1111 │ 保留（28位） │
└──────┴─────────────────────────────┘用途：
bash
保留，用于实验和未来扩展3.3 分类编址的问题
问题1：地址浪费
bash
例子：
某公司需要1000个IP地址
* C类地址：只能提供256个IP，不够
* B类地址：能提供65536个IP，但浪费了64000多个
结果：只能申请B类地址，浪费大量IP问题2：B类地址很快分配完
bash
大多数组织都申请B类地址
B类地址很快就分配完了
而A类地址却有很多浪费问题3：路由表膨胀
bash
C类地址数量太多（209万个）
每个C类网络都需要一个路由表项
路由表变得非常大，路由器压力大3.4 CIDR（无类别域间路由）
CIDR(Classless Inter-Domain Routing)：
bash
为了解决分类编址的问题
引入了新的IP地址划分方案核心思想：
bash
不再用A、B、C类来划分
使用子网掩码来灵活划分网络号和主机号1. 子网掩码(Subnet Mask)
定义：
bash
32位的二进制数
用于区分IP地址的网络号和主机号格式：
bash
连续的1 + 连续的0
例如：11111111.11111111.11111111.00000000
点分十进制：255.255.255.0规则：
bash
1对应网络号
0对应主机号如何使用：
bash
IP地址 AND 子网掩码 = 网络号例子：
bash
IP地址：192.168.1.100
子网掩码：255.255.255.0
二进制：
IP: 11000000.10101000.00000001.01100100
掩码: 11111111.11111111.11111111.00000000
AND: 11000000.10101000.00000001.00000000
网络号：192.168.1.0
主机号：1002. CIDR表示法
格式：
bash
IP地址/网络号位数
例如：192.168.1.100/24含义：
bash
192.168.1.100/24 表示：
* IP地址是192.168.1.100
* 前24位是网络号
* 后8位是主机号
* 子网掩码是255.255.255.0常见的CIDR表示：
| CIDR | 子网掩码 | 网络号位数 | 主机号位数 | 主机数量 |
|---|---|---|---|---|
| /8 | 255.0.0.0 | 8 | 24 | 16,777,216 |
| /16 | 255.255.0.0 | 16 | 16 | 65,536 |
| /24 | 255.255.255.0 | 24 | 8 | 256 |
| /25 | 255.255.255.128 | 25 | 7 | 128 |
| /26 | 255.255.255.192 | 26 | 6 | 64 |
| /27 | 255.255.255.224 | 27 | 5 | 32 |
| /28 | 255.255.255.240 | 28 | 4 | 16 |
| /29 | 255.255.255.248 | 29 | 3 | 8 |
| /30 | 255.255.255.252 | 30 | 2 | 4 |
3. 子网的地址范围
计算方法：
bash
1. 网络号：IP地址 AND 子网掩码
2. 第一个IP：网络号
3. 最后一个IP：网络号 + (2^主机号位数 - 1)例子：
bash
IP地址：192.168.1.100/24
网络号：192.168.1.0
主机号位数：8位
主机数量：2^8 = 256
地址范围：192.168.1.0 - 192.168.1.255
第一个可用IP：192.168.1.1（192.168.1.0是网络号，不能分配）
最后一个可用IP：192.168.1.254（192.168.1.255是广播地址，不能分配）
可用主机数：256 - 2 = 254例子2：
bash
IP地址：10.0.0.50/26
网络号：10.0.0.0（前26位）
实际上是：10.0.0.0（前24位）+ 00（前2位）= 10.0.0.0
等等，让我们仔细计算：
IP: 00001010.00000000.00000000.00110010
掩码: 11111111.11111111.11111111.11000000
AND: 00001010.00000000.00000000.00000000
网络号：10.0.0.0
主机号位数：6位
主机数量：2^6 = 64
地址范围：10.0.0.0 - 10.0.0.63
可用主机：10.0.0.1 - 10.0.0.62（共62个）3.5 子网划分实例
场景：公司有一个B类地址172.16.0.0/16，需要划分成多个子网。
需求：
bash
研发部：需要100台主机
销售部：需要50台主机
财务部：需要20台主机划分方案：
研发部：
bash
需要100台主机 → 需要至少7位主机号（2^7=128）
子网掩码：/25（25位网络号 + 7位主机号）
分配：172.16.0.0/25
地址范围：172.16.0.0 - 172.16.0.127
可用主机：172.16.0.1 - 172.16.0.126（126个）销售部：
bash
需要50台主机 → 需要至少6位主机号（2^6=64）
子网掩码：/26
分配：172.16.0.128/26
地址范围：172.16.0.128 - 172.16.0.191
可用主机：172.16.0.129 - 172.16.0.190（62个）财务部：
bash
需要20台主机 → 需要至少5位主机号（2^5=32）
子网掩码：/27
分配：172.16.0.192/27
地址范围：172.16.0.192 - 172.16.0.223
可用主机：172.16.0.193 - 172.16.0.222（30个）四、特殊的IP地址
4.1 网络地址
定义：主机号全为0的IP地址。
含义：代表整个网络（子网）。
例子：
bash
192.168.1.0/24 → 网络地址是192.168.1.0
表示192.168.1.0-192.168.1.255这个子网用途：
bash
在路由表中表示目标网络
不能分配给主机4.2 广播地址
定义：主机号全为1的IP地址。
含义：向子网内所有主机发送数据。
例子：
bash
192.168.1.255/24 → 广播地址
向192.168.1.0/24子网内所有主机广播用途：
bash
ARP协议：寻找IP对应的MAC地址
DHCP：主机获取IP地址
不能分配给主机4.3 本机回环地址
范围：127.0.0.0 - 127.255.255.255
常用：127.0.0.1
含义：
bash
代表本机
数据包不会发送到网络上
在本机内部"绕回"(loopback)用途：
bash
测试本机的网络程序
例如：
* 启动服务器监听127.0.0.1:8080
* 客户端连接127.0.0.1:8080
* 数据包不经过网络，在本机内部传输优势：
bash
速度快（不经过网卡）
不受网络状况影响
适合测试和开发4.4 0.0.0.0
含义：
bash
在不同的上下文中有不同的含义作为源地址：
bash
表示"本机"
DHCP客户端在获取IP地址前，使用0.0.0.0作为源地址作为目的地址：
bash
0.0.0.0/0 表示默认路由（匹配任意目的网络）；在服务器编程中：
bash
监听0.0.0.0表示监听所有网卡的IP地址
例如：
* 监听127.0.0.1 → 只接受本机连接
* 监听192.168.1.100 → 只接受发往这个IP的连接
* 监听0.0.0.0 → 接受所有IP的连接五、私有IP和公网IP
5.1 IP地址数量限制
问题：
bash
IPv4地址：32位 = 2^32 ≈ 43亿个
但是：
* 全球人口：80亿
* 全球设备：远超80亿（每人多个设备）
* 特殊IP地址占用了一部分
IP地址不够用！解决方案：
bash
1. 动态分配IP地址（DHCP）
2. 私有IP + NAT
3. IPv6（根本解决方案，但普及缓慢）5.2 私有IP地址
RFC 1918规定的私有IP地址范围：
| 范围 | CIDR表示 | 网络数量 | 主机数量 |
|---|---|---|---|
| 10.0.0.0 - 10.255.255.255 | 10.0.0.0/8 | 1个 | 16,777,216 |
| 172.16.0.0 - 172.31.255.255 | 172.16.0.0/12 | 16个 | 1,048,576 |
| 192.168.0.0 - 192.168.255.255 | 192.168.0.0/16 | 256个 | 65,536 |
特点：
bash
只能在局域网内使用
不能在互联网上路由
可以重复使用（不同的局域网可以用相同的私有IP）例子：
bash
你家的路由器：192.168.1.1
你朋友家的路由器：192.168.1.1
这两个IP地址相同，但在不同的局域网，不冲突5.3 公网IP地址
定义：
bash
除了私有IP范围之外的所有IP地址
也称为全局IP地址或外网IP地址特点：
bash
全球唯一
可以在互联网上路由
需要向ISP（互联网服务提供商）申请例子：
bash
百度的IP：180.101.49.11（公网IP）
你家路由器的WAN口IP：可能是公网IP，也可能是运营商的私有IP5.4 路由器的双IP配置
路由器的两个IP地址：
1. LAN口IP（局域网IP）
bash
面向局域网内部
通常是私有IP
例如：192.168.1.12. WAN口IP（广域网IP）
bash
面向互联网
可能是公网IP，也可能是上级路由器的私有IP网络拓扑：
bash
互联网
|
| WAN口IP（公网IP或运营商私有IP）
┌─┴──────────┐
│ 路由器 │
└─┬──────────┘
| LAN口IP（192.168.1.1）
|
├─ 电脑1（192.168.1.100）
├─ 电脑2（192.168.1.101）
└─ 手机（192.168.1.102）层级结构：
bash
家庭网络（内网）：
电脑/手机 192.168.1.x
|
家用路由器 LAN：192.168.1.1
家用路由器 WAN：运营商分配的地址（可能是公网IP，也可能是运营商私网IP）
运营商网络（可能存在 CGNAT）：
10.0.0.0/8 或 100.64.0.0/10（运营商私网）
|
出口网关（公网IP）
|
互联网六、NAT技术
6.1 什么是NAT
NAT(Network Address Translation，网络地址转换)：
bash
将私有IP地址转换为公网IP地址
使多台使用私有IP的主机共享一个公网IP类比：公司的前台
bash
公司内部（私有IP）：
* 员工A：分机1001
* 员工B：分机1002
* 员工C：分机1003
公司对外（公网IP）：
* 只有一个总机号码：010-12345678
外部打电话给员工A：
1. 拨打010-12345678（总机）
2. 前台转接到分机1001（员工A）
员工A打电话给外部：
1. 从分机1001拨出
2. 前台把来电显示改为010-12345678
3. 外部看到的号码是010-12345678，而不是分机号6.2 NAT的工作原理
1. 数据包发送过程
场景：
bash
内网主机：192.168.1.100
访问外网服务器：180.101.49.11（百度）
路由器WAN口IP：202.10.1.1（公网IP）Step 1：主机发送数据包
bash
源IP：192.168.1.100
源端口：54321
目标IP：180.101.49.11
目标端口：80
主机 → 路由器Step 2：路由器进行NAT转换
bash
路由器检查NAT表：
* 发现192.168.1.100:54321没有对应的映射
* 创建新映射：192.168.1.100:54321 → 202.10.1.1:60000
修改数据包：
源IP：202.10.1.1（替换为WAN口IP）
源端口：60000（替换为映射端口）
目标IP：180.101.49.11（不变）
目标端口：80（不变）
路由器 → 互联网Step 3：服务器回复
bash
源IP：180.101.49.11
源端口：80
目标IP：202.10.1.1（路由器的WAN口IP）
目标端口：60000
互联网 → 路由器Step 4：路由器反向NAT转换
bash
路由器检查NAT表：
* 找到60000对应的映射：202.10.1.1:60000 → 192.168.1.100:54321
修改数据包：
源IP：180.101.49.11（不变）
源端口：80（不变）
目标IP：192.168.1.100（替换为内网IP）
目标端口：54321（替换为原端口）
路由器 → 主机2. NAT表
| NAT表的IP | 内网端口 | 外网IP | 外网端口 | 协议 |
|---|---|---|---|---|
| 192.168.1.100 | 54321 | 202.10.1.1 | 60000 | TCP |
| 192.168.1.101 | 54322 | 202.10.1.1 | 60001 | TCP |
| 192.168.1.102 | 54323 | 202.10.1.1 | 60002 | UDP |
超时清除：
bash
如果一段时间内没有数据传输
NAT表项会被删除
释放端口号6.3 NAT的类型
1. 静态NAT
定义：
bash
一个内网IP固定映射到一个公网IP
一对一映射例子：
bash
内网IP：192.168.1.100 → 公网IP：202.10.1.100
内网IP：192.168.1.101 → 公网IP：202.10.1.101优点：
bash
内网主机可以被外网直接访问缺点：
bash
需要多个公网IP
成本高2. 动态NAT
定义：
bash
多个内网IP共享多个公网IP
动态分配例子：
bash
内网IP池：192.168.1.1-192.168.1.254（254个）
公网IP池：202.10.1.1-202.10.1.10（10个）
同时最多10个内网主机访问外网3. NAPT（最常见）
NAPT(Network Address Port Translation)：
bash
也叫PAT(Port Address Translation)
多个内网IP共享一个公网IP
通过端口号区分不同的连接这就是家用路由器使用的NAT类型。
优势：
bash
只需要一个公网IP
成本低6.4 NAT的问题
1. 无法从外网主动访问内网
问题：
bash
内网主机没有公网IP
外网无法直接访问内网主机影响：
bash
内网运行的服务器无法被外网访问
P2P应用受限解决方法：
bash
1. 端口映射（Port Forwarding）
2. UPnP（自动配置端口映射）
3. 使用公网服务器中转2. 破坏了端到端原则
端到端原则：
bash
两台主机直接通信
中间设备只负责转发NAT违反了这个原则：
bash
路由器修改了数据包的IP地址和端口号3. 协议兼容性问题
某些协议不兼容NAT：
bash
FTP的主动模式（服务器主动连接客户端）
SIP（VoIP协议）
IPSec（VPN协议）原因：
bash
这些协议在数据部分包含IP地址
NAT只修改IP首部，不修改数据部分
导致地址不匹配七、路由机制
7.1 路由的核心思想
路由：在复杂的网络中，找出一条通往目标的路径。
类比：唐僧问路
bash
唐僧要去西天取经：
唐僧："请问西天怎么走？"
村民甲："我不知道西天在哪，但往西走会到下一个村子"
唐僧走到下一个村子
唐僧："请问西天怎么走？"
村民乙："我也不知道，但继续往西走"
...
最终到达西天
数据包的传输：
数据包："我要去180.101.49.11"
路由器A："我不知道确切路径，但我知道该发给路由器B"
数据包到达路由器B
数据包："我要去180.101.49.11"
路由器B："发给路由器C"
...
最终到达目标核心：
bash
数据包的传输是逐跳(Hop by Hop)的"问路"过程
每个路由器只需要知道"下一跳"发往哪里
不需要知道完整的路径7.2 路由表
定义：
bash
每个路由器和主机都维护一个路由表
记录"发往某个目标网络，应该从哪个接口发出，下一跳是谁"查看路由表：
bash
# Linux/Mac
route -n
# 或
ip route
# Windows
route print路由表示例：
bash
Destination Gateway Genmask Iface
0.0.0.0 192.168.1.1 0.0.0.0 eth0
192.168.1.0 0.0.0.0 255.255.255.0 eth0
192.168.10.0 0.0.0.0 255.255.255.0 eth1字段含义：
| 字段 | 含义 |
|---|---|
| Destination | 目标网络地址 |
| Gateway | 下一跳路由器的IP地址 |
| Genmask | 子网掩码 |
| Iface | 发送接口 |
7.3 路由匹配过程
规则：
bash
1. 用目标IP和每一行的Genmask做AND运算
2. 看结果是否等于Destination
3. 如果匹配，就从该行的Iface发出，下一跳是Gateway
4. 如果多行匹配，选择最长前缀匹配（Most Specific Match）例子1：直接投递
bash
路由表：
Destination Gateway Genmask Iface
192.168.56.0 0.0.0.0 255.255.255.0 eth1
目标IP：192.168.56.3
匹配过程：
192.168.56.3 AND 255.255.255.0 = 192.168.56.0 ✓
结果：
从eth1接口发出
Gateway=0.0.0.0表示目标主机与本机直接相连
直接发送给192.168.56.3，不需要经过路由器例子2：经过路由器
bash
路由表：
Destination Gateway Genmask Iface
192.168.10.0 192.168.10.1 255.255.255.0 eth0
目标IP：192.168.10.5
匹配过程：
192.168.10.5 AND 255.255.255.0 = 192.168.10.0 ✓
结果：
从eth0接口发出
下一跳是192.168.10.1（路由器）
先发给192.168.10.1，由它继续转发例子3：默认路由
bash
路由表：
Destination Gateway Genmask Iface
0.0.0.0 192.168.1.1 0.0.0.0 eth0
目标IP：202.10.1.2
匹配过程：
前面的路由表项都不匹配
匹配默认路由：
202.10.1.2 AND 0.0.0.0 = 0.0.0.0 ✓
结果：
从eth0接口发出
下一跳是192.168.1.1（网关）
发给网关，由网关继续路由7.4 最长前缀匹配
问题：如果多条路由表项都匹配，选哪个？
答案：选择最长前缀匹配（Most Specific Match）。
原理：
bash
网络号位数越多（子网掩码越长）
匹配越精确
优先级越高例子：
bash
路由表：
Destination Gateway Genmask Iface
192.168.1.0 0.0.0.0 255.255.255.0 eth1 (/24)
192.168.0.0 192.168.1.1 255.255.0.0 eth0 (/16)
目标IP：192.168.1.100
两条都匹配：
192.168.1.100 AND 255.255.255.0 = 192.168.1.0 ✓ (匹配长度：24位)
192.168.1.100 AND 255.255.0.0 = 192.168.0.0 ✓ (匹配长度：16位)
选择最长匹配：
第一条（24位 > 16位）
从eth1发出，直接投递为什么需要最长匹配：
bash
越具体的路由优先级越高
例如：
- 192.168.1.0/24：专门为192.168.1.0这个子网设置的路由
- 192.168.0.0/16：为整个192.168.0.0大网段设置的路由
显然192.168.1.0/24更具体，应该优先使用7.5 路由表的Flags字段
常见标志：
| Flag | 含义 |
|---|---|
| U | Up，路由表项有效 |
| G | Gateway，需要经过网关（路由器） |
| H | Host，目标是单个主机（而不是网络） |
| D | Dynamically，动态路由 |
| M | Modified，被修改过 |
例子：
bash
Destination Gateway Flags Iface
192.168.1.0 0.0.0.0 U eth0
0.0.0.0 192.168.1.1 UG eth0
第一条：U标志
- 路由有效
- 没有G标志，说明目标网络直接相连
第二条：UG标志
- 路由有效
- G标志，说明需要经过网关192.168.1.1八、路由表的生成
8.1 静态路由
定义：
bash
网络管理员手动配置路由表添加静态路由：
bash
# Linux
ip route add 192.168.2.0/24 via 192.168.1.1
# 含义：
# 发往192.168.2.0/24网络的数据包
# 下一跳是192.168.1.1优点：
bash
简单可控
适合小型网络缺点：
bash
配置繁琐
网络拓扑变化时需要手动更新
不适合大型网络8.2 动态路由
定义：
bash
路由器之间自动交换路由信息
自动生成和更新路由表常见动态路由协议：
1. RIP (Routing Information Protocol)
原理：距离向量算法（Distance Vector）
核心思想：
bash
每个路由器定期广播自己的路由表
其他路由器收到后，更新自己的路由表距离度量：
bash
跳数(Hop Count)
最大15跳，16跳表示不可达优点：
简单易实现缺点：
bash
收敛慢（网络变化后，需要较长时间同步）
跳数限制（最多15跳）
不适合大型网络2. OSPF (Open Shortest Path First)
原理：链路状态算法（Link State）
核心思想：
bash
每个路由器了解整个网络的拓扑
使用Dijkstra算法计算最短路径距离度量：
bash
链路代价(Cost)
通常与带宽成反比优点：
bash
收敛快
没有跳数限制
适合大型网络缺点：
bash
复杂
占用较多CPU和内存3. BGP (Border Gateway Protocol)
用途：互联网骨干网的路由协议
特点：
bash
用于不同自治系统(AS)之间的路由
考虑策略、政治、经济因素
不只是最短路径8.3 路由算法（选学）
距离向量算法：
bash
每个节点维护到所有其他节点的距离
定期与邻居交换距离信息
根据邻居的距离信息更新自己的距离
例如：
节点A到节点C的距离 = min(
A到B的距离 + B到C的距离,
A到D的距离 + D到C的距离,
...
)链路状态算法：
bash
每个节点了解整个网络拓扑
使用Dijkstra最短路径算法计算路由
步骤：
1. 每个节点广播自己的邻居信息
2. 所有节点收集信息，构建完整的网络拓扑图
3. 每个节点用Dijkstra算法计算到所有其他节点的最短路径
4. 生成路由表九、本篇总结
9.1 核心要点
网络层的作用：
- 在复杂网络中找到从源主机到目标主机的路径
- 核心协议是IP协议
- 核心设备是路由器
IP报文格式：
- 首部20-60字节
- 重要字段：版本号、首部长度、总长度、标识、标志、分片偏移、TTL、协议、校验和、源地址、目标地址
- TTL防止路由循环
- 分片机制允许大数据包通过小MTU网络
IP地址和子网划分：
- IP地址 = 网络号 + 主机号
- CIDR取代了传统的分类编址
- 子网掩码灵活划分网络号和主机号
- CIDR表示法：IP地址/网络号位数
特殊IP地址：
- 网络地址：主机号全0
- 广播地址：主机号全1
- 回环地址：127.0.0.1
- 0.0.0.0：表示本机或任意地址
私有IP和NAT：
- 私有IP：10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16
- NAT将私有IP转换为公网IP
- 家用路由器使用NAPT(PAT)
- 多台内网主机共享一个公网IP
路由机制：
- 路由是逐跳的"问路"过程
- 路由表记录目标网络、网关、接口
- 匹配规则：最长前缀匹配
- 默认路由：目标是0.0.0.0/0
- 静态路由：手动配置
- 动态路由：自动生成（RIP、OSPF、BGP）
9.2 容易混淆的点
-
网络号 vs 网络地址：
- 网络号：IP地址的一部分（前若干位）
- 网络地址：主机号全0的完整IP地址
-
子网掩码 vs CIDR前缀长度：
- 子网掩码：255.255.255.0
- CIDR前缀长度：/24
- 两者等价，只是表示方法不同
-
网关 vs 路由器：
- 网关：默认路由的下一跳地址
- 路由器：连接不同网络的设备
- 网关通常就是路由器的IP地址
-
私有IP vs 公网IP：
- 私有IP：只能在局域网使用，可以重复
- 公网IP：全球唯一，可以在互联网路由
-
直接投递 vs 间接投递：
- 直接投递：目标主机与本机在同一子网，直接发送
- 间接投递：目标主机在其他网络，需要经过路由器
9.3 实际应用
场景1：家庭网络
bash
ISP（公网IP）
|
家用路由器（WAN: 公网IP, LAN: 192.168.1.1）
|
├─ 电脑（192.168.1.100）
├─ 手机（192.168.1.101）
└─ 平板（192.168.1.102）
所有设备共享一个公网IP
使用NAT技术场景2：公司网络
bash
公司路由器（公网IP）
|
├─ 研发部子网（172.16.1.0/24）
├─ 销售部子网（172.16.2.0/24）
└─ 财务部子网（172.16.3.0/24）
不同部门使用不同的子网
使用静态路由或动态路由场景3：互联网
bash
全球的路由器通过BGP交换路由信息
每个路由器维护一个庞大的路由表
数据包逐跳转发，最终到达目标💬 总结：网络层是互联网的基础，IP协议定义了每台设备的地址，路由机制让数据包能够跨越全球到达目标。理解了IP地址的结构、子网划分、NAT技术、路由表的工作原理，你就理解了互联网是如何组织和运作的。网络层虽然复杂，但核心思想很简单：给每台设备一个地址（IP地址），然后逐跳"问路"找到通往目标的路径（路由）。下一篇我们会学习数据链路层，看看数据包如何在同一局域网内传输，以及ARP协议如何把IP地址转换为MAC地址。
👍 点赞、收藏与分享：如果这篇帮你理解了网络层和IP协议，请点赞收藏！网络编程，从理解网络层开始！
