MATLAB 风力发电系统低电压穿越之串电阻策略探究

MATLAB 风力发电系统低电压穿越---串电阻策略低电压穿越双馈风力发电机

在风力发电领域，双馈风力发电机（DFIG）因其独特的优势被广泛应用。然而，电网电压跌落时，DFIG 如何安全稳定运行成为关键问题，低电压穿越（LVRT）技术便应运而生。今天咱们就聊聊基于 MATLAB 实现风力发电系统低电压穿越的串电阻策略。

双馈风力发电机与低电压穿越

双馈风力发电机通过定子绕组直接与电网相连，转子绕组通过双向变流器与电网相连。当电网发生电压跌落，若 DFIG 不能有效应对，不仅自身可能脱网，还会对电网造成冲击。低电压穿越要求风力发电机组在电网电压跌落时，不脱网连续运行，并向电网提供一定的无功功率以支持电网电压恢复。

串电阻策略原理

串电阻策略是在电网电压跌落瞬间，在转子侧变流器的直流环节串入电阻。这样做可以有效消耗转子回路产生的过电流和过电压能量，保护变流器和发电机，同时维持系统稳定运行，为电网电压恢复争取时间。

MATLAB 实现代码及分析

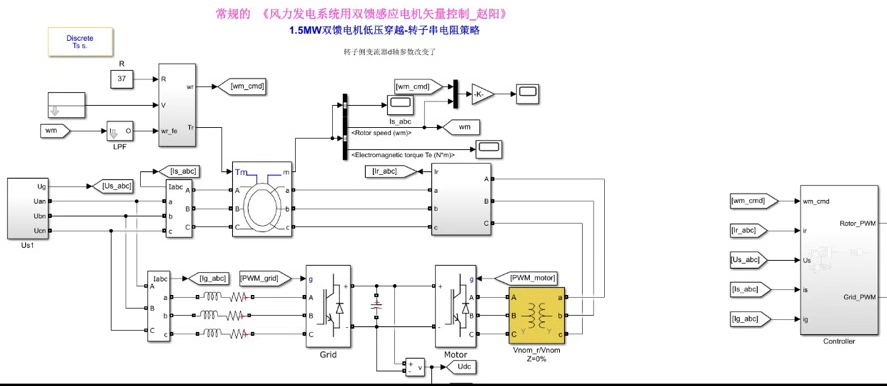

下面以一个简单的 MATLAB/Simulink 模型搭建为例，展示串电阻策略的实现。

模型搭建

建立双馈风力发电机模块：在 Simulink 中，可利用 SimPowerSystems 库中的相关组件搭建 DFIG 模型。定义发电机的额定参数，如额定功率、额定电压、额定频率等。

matlab 复制代码

% 设定DFIG参数
rated_power = 1.5e6; % 额定功率1.5MW
rated_voltage = 690; % 额定电压690V
rated_frequency = 50; % 额定频率50Hz

搭建电网模块：模拟电网侧，设置电网电压、频率等参数。

matlab 复制代码

% 电网参数设定
grid_voltage = 690;
grid_frequency = 50;

转子侧变流器与直流环节：构建转子侧变流器（RSC）和直流环节。直流环节电容用于存储能量，其值需根据系统功率等因素合理选择。

matlab 复制代码

% 直流环节电容参数
C_dc = 10e-3; % 10mF

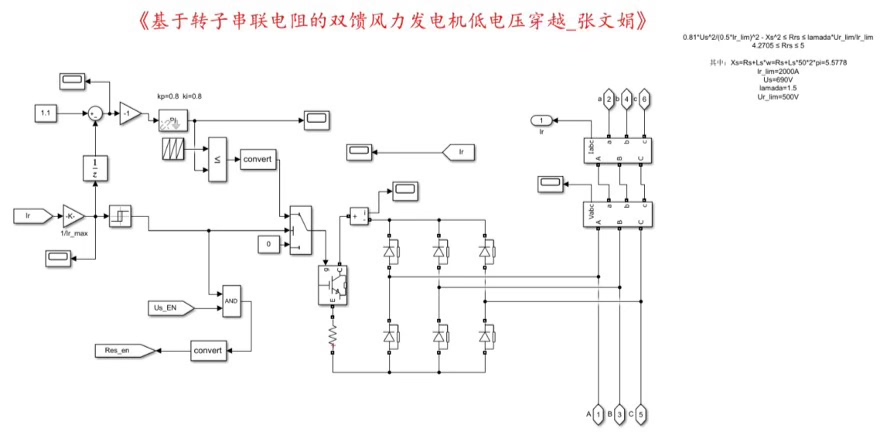

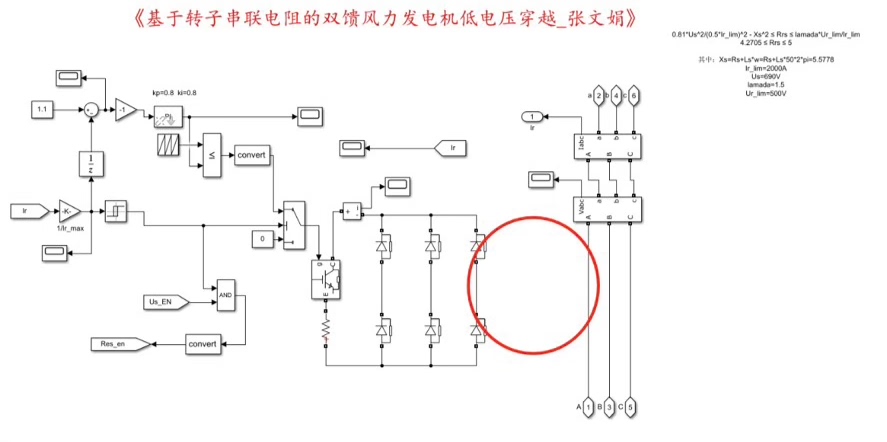

串电阻模块：关键部分来了，在直流环节加入一个可控制的电阻支路。通过检测电网电压跌落信号，控制电阻的投入与切除。

matlab 复制代码

% 串电阻控制逻辑示例
function [r_inserted] = control_resistor(voltage_sag_signal)
    if voltage_sag_signal == 1 % 检测到电压跌落
        r_inserted = 10; % 投入10欧姆电阻
    else
        r_inserted = 0; % 切除电阻
    end
end

仿真运行与结果分析

运行仿真，设置不同的电压跌落深度和持续时间。当电网电压跌落时，电阻迅速串入，转子电流和直流母线电压得到有效抑制。从仿真波形可以看出，串电阻策略有效缓解了电压跌落对 DFIG 的影响，使其在一定时间内维持稳定运行。

总结

基于 MATLAB 的风力发电系统低电压穿越串电阻策略是一种简单有效的方法。通过合理的模型搭建与参数设置，能够在电网电压跌落时保障双馈风力发电机的稳定运行。当然，实际应用中还需考虑更多因素，如电阻的散热、控制策略的优化等，但这种策略为我们提供了一个重要的研究思路。希望这篇博文能对研究风力发电低电压穿越技术的朋友有所帮助，咱们一起探索更多有趣的风电技术！
