如何用VSCODE开发stm32 （日志输出打印）

只看如何用VSCODE开发stm32看左侧目录跳过去即可！其余内容是连续课程

公共层------日志输出打印

添加目录加载头文件

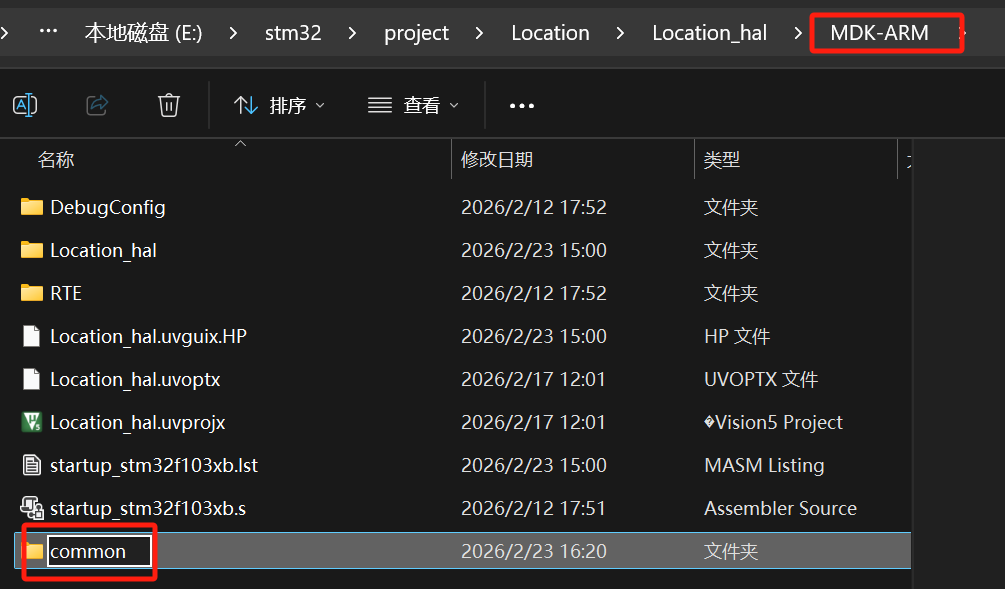

在MDK-ARM文件夹中新建common

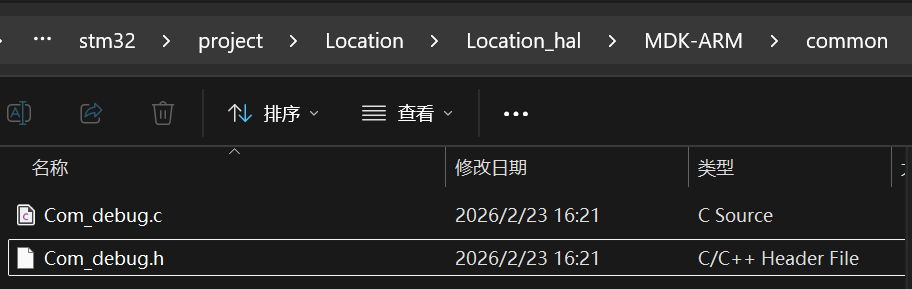

新建日志头文件和主类

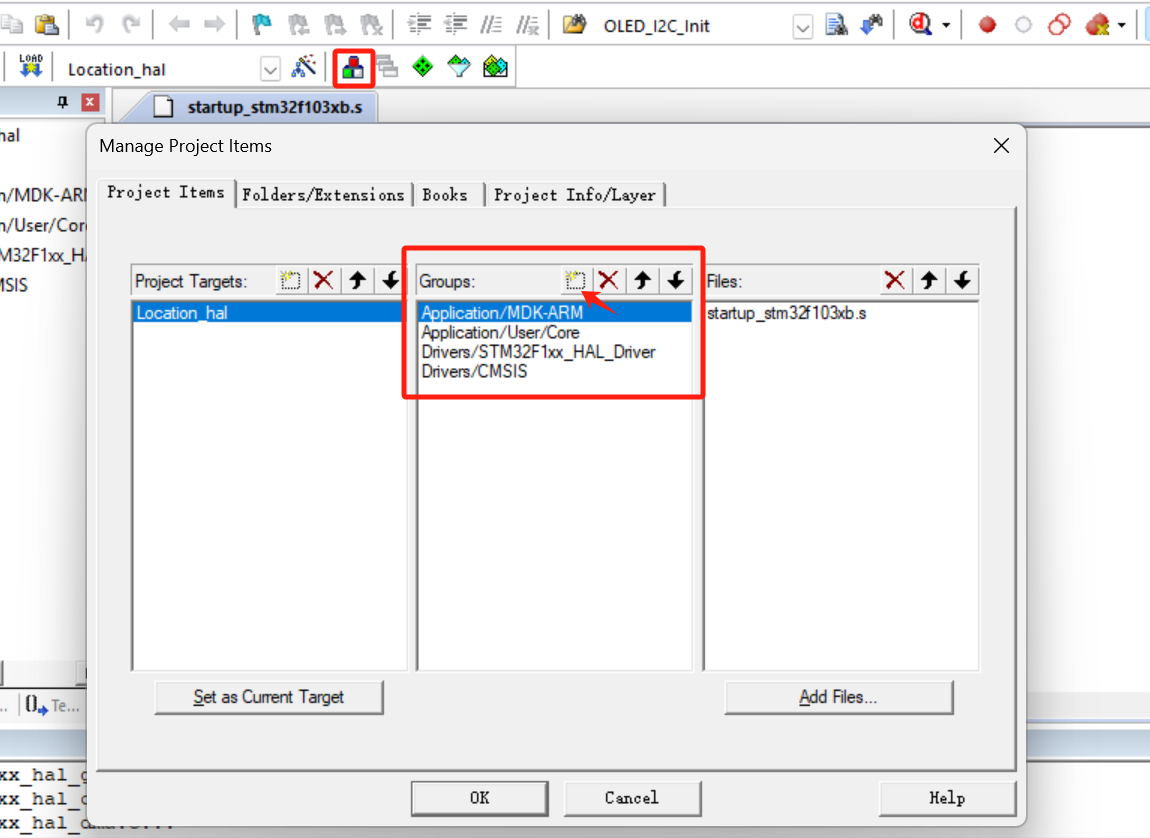

添加GROUP组并将头文件添加到工程中

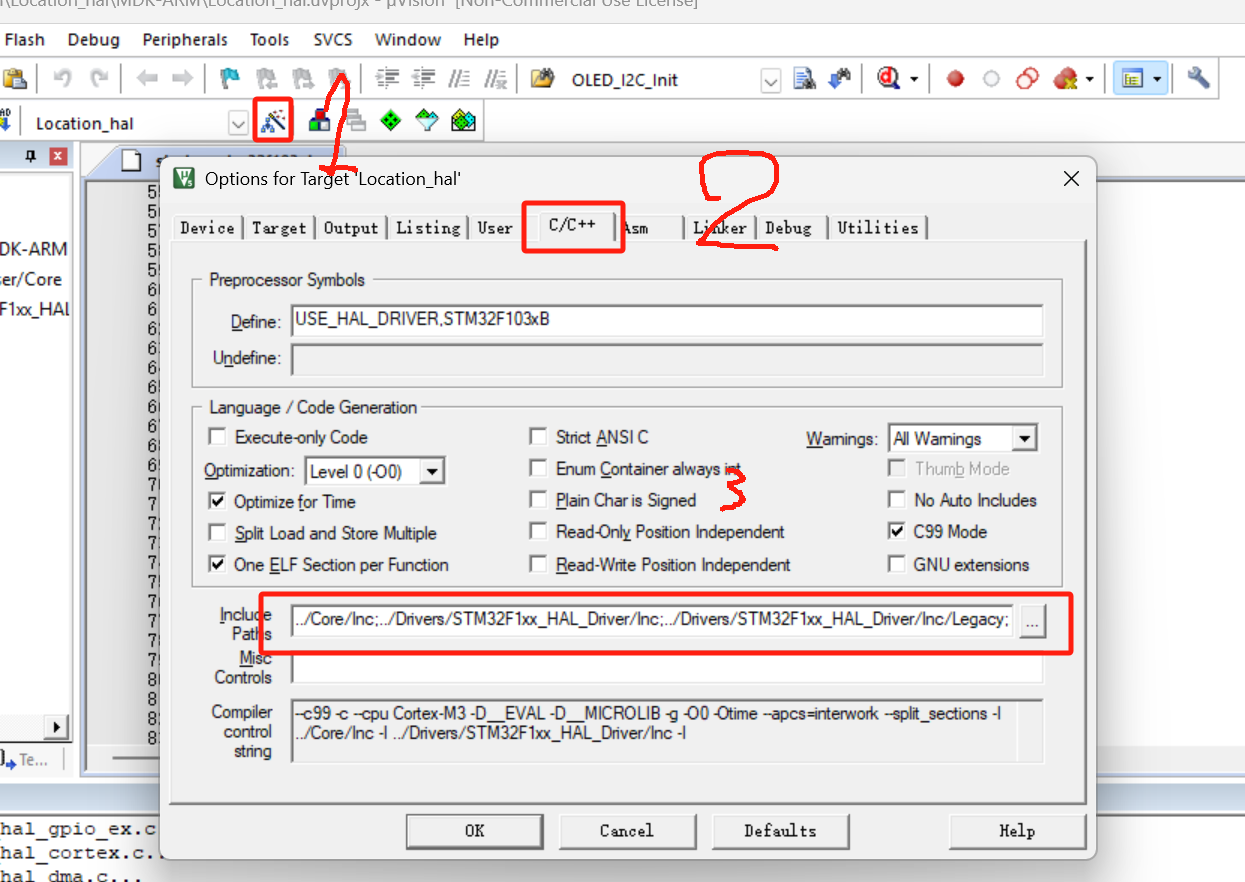

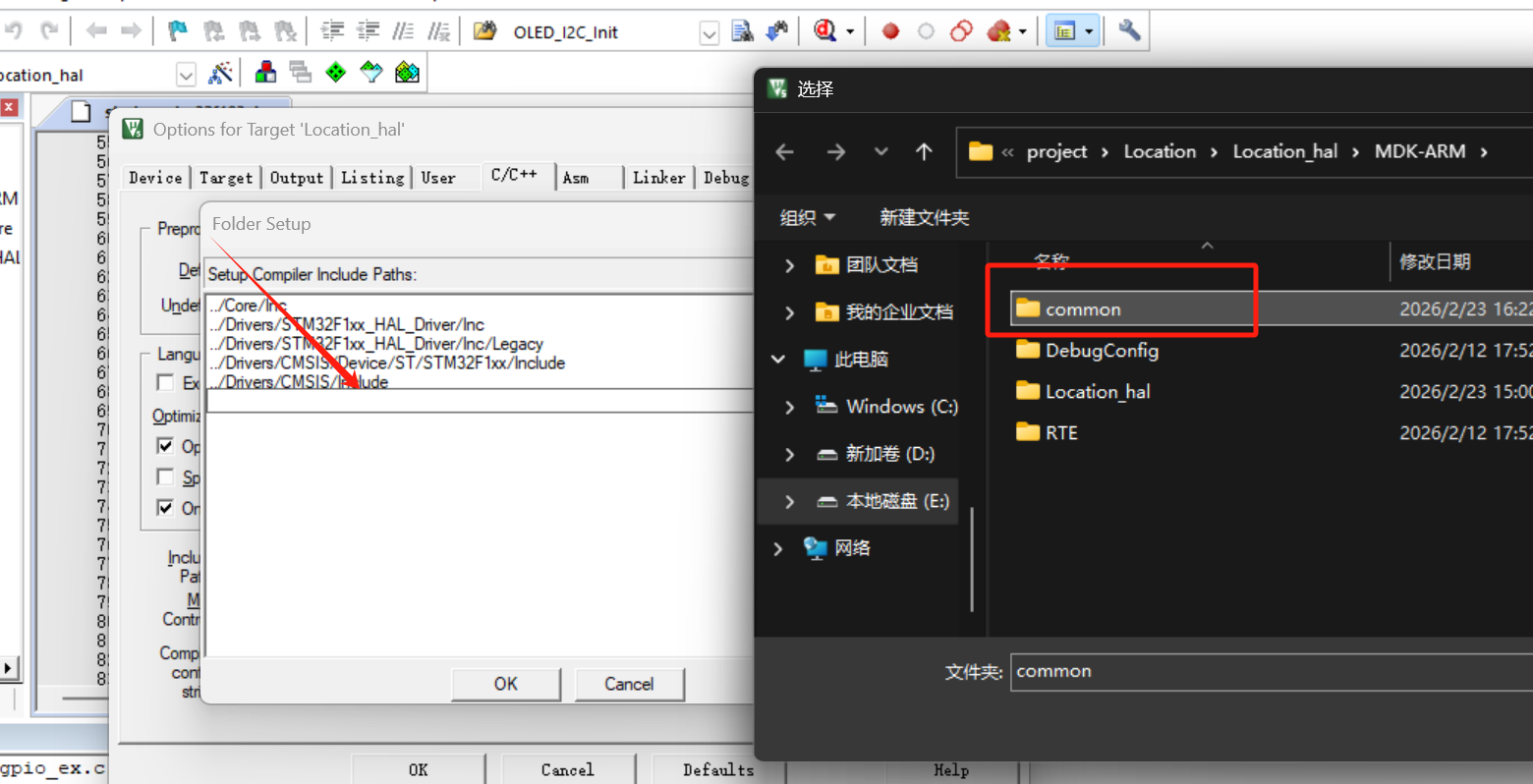

点击魔术棒-C/C++-包含路径

将common文件夹放进来，会把文件夹中的h头文件加入

熟悉vscode开发c类型项目的都知道，还需要把文件放进CMakeLists.txt中才能被编译，因此在这里也需要添加编译文件，把common文件添加为类

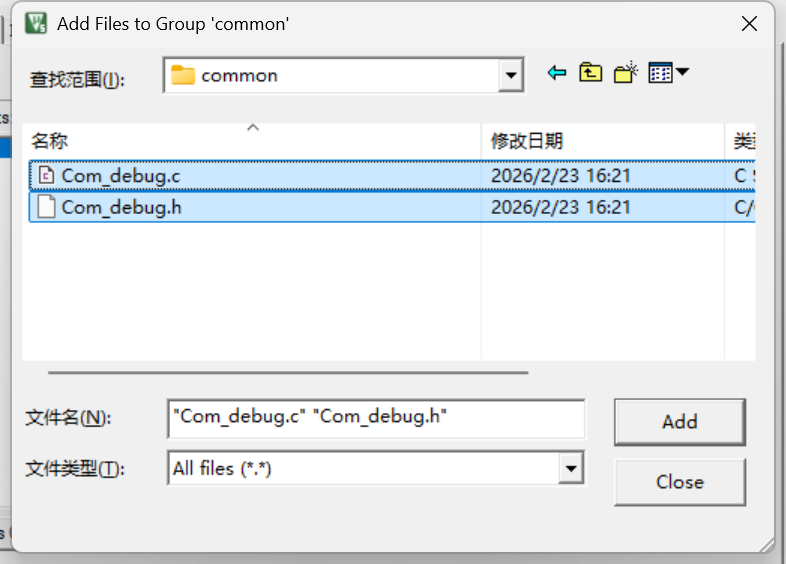

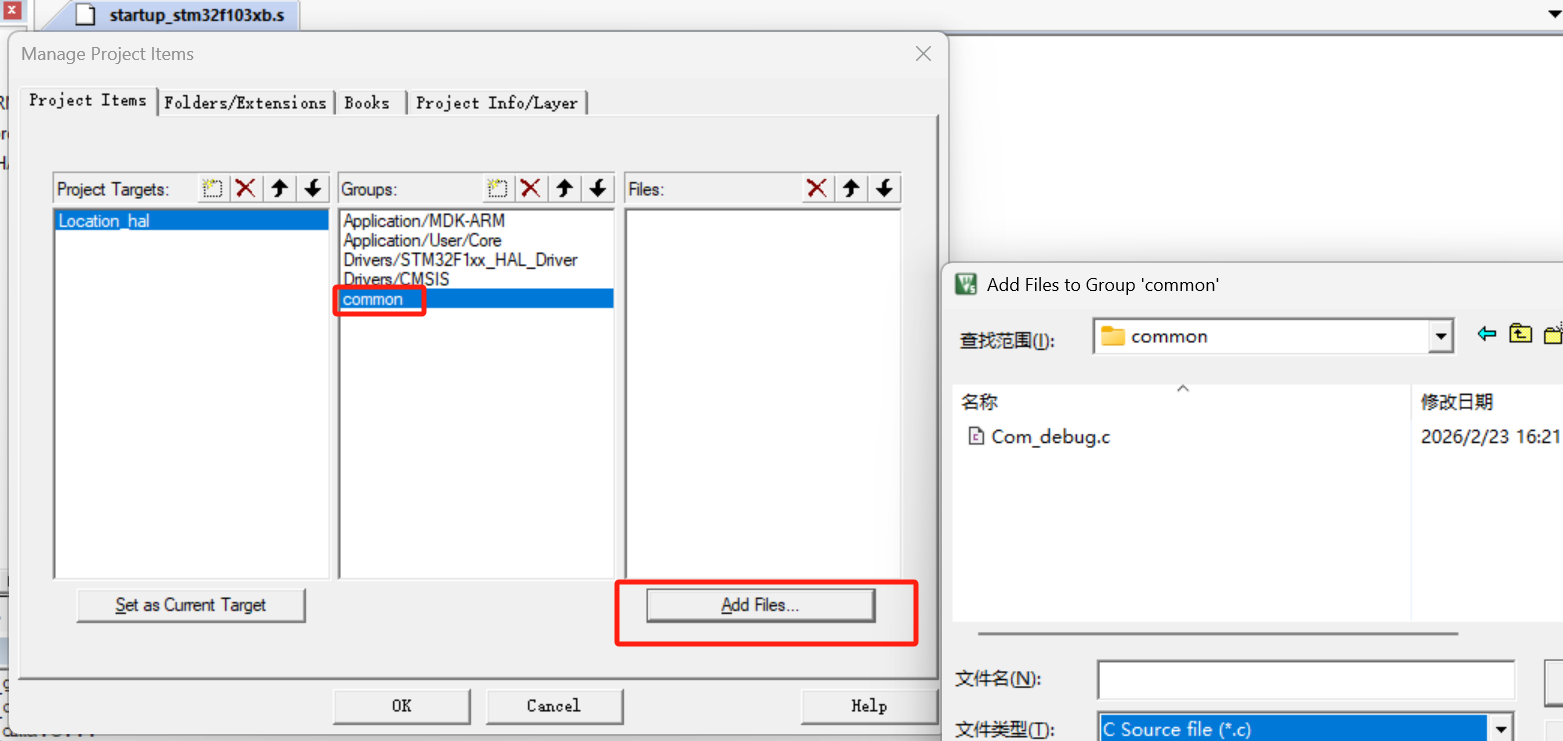

新建common类，点击Addfiles，把c h都包含进去

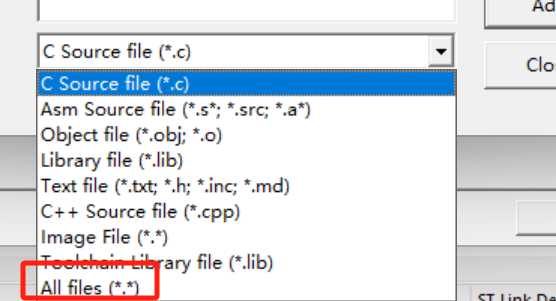

注意要把allfiles选上才会展示所有的文件。

如何在vscode开发Keil项目

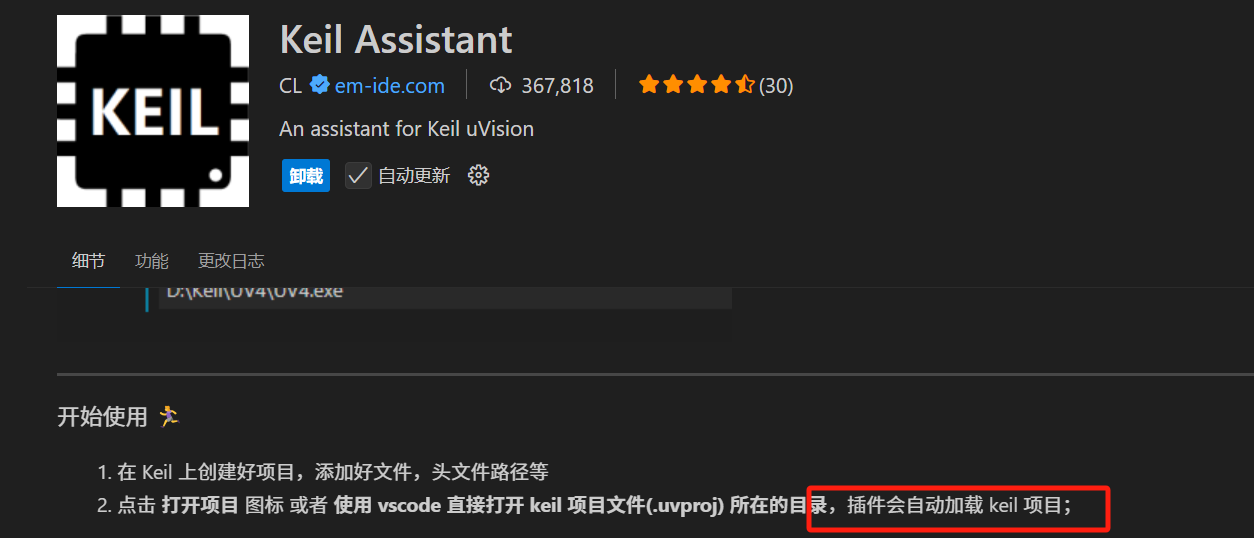

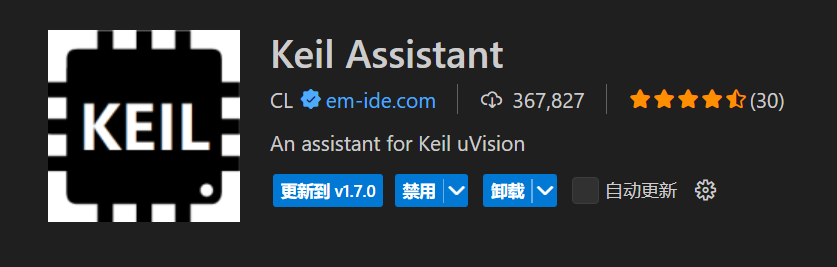

我们需要现在vscode安装这个

然后配置Uv4Path的路径

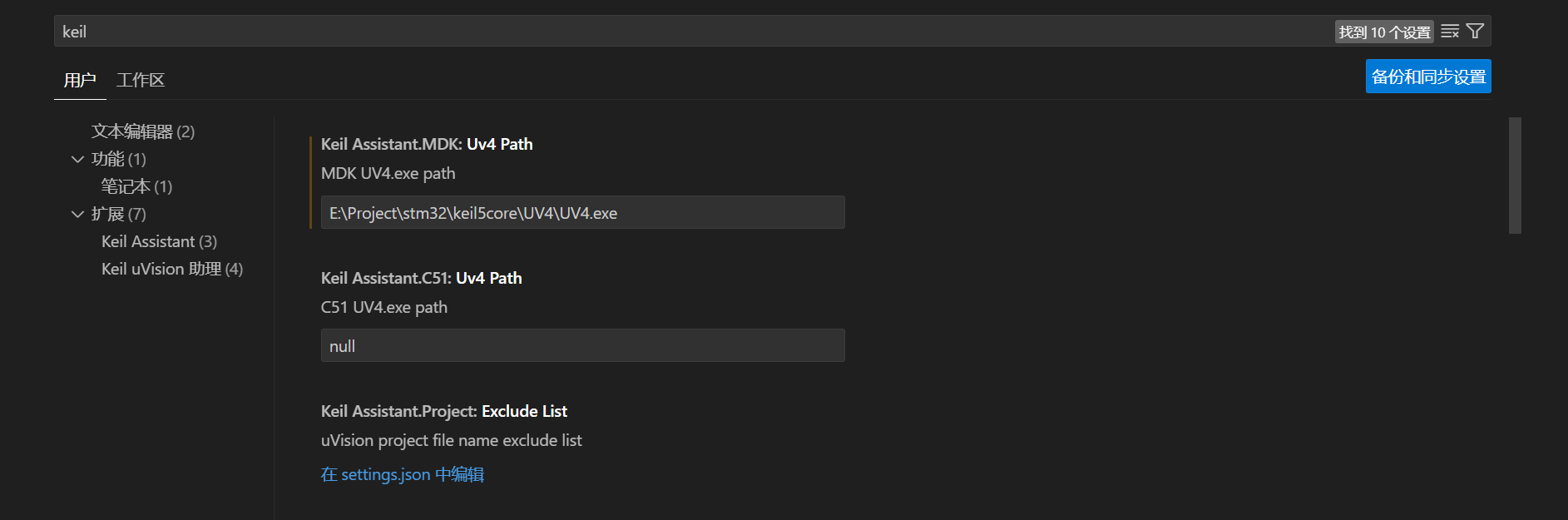

按"ctrl+,"打开设置搜索keil

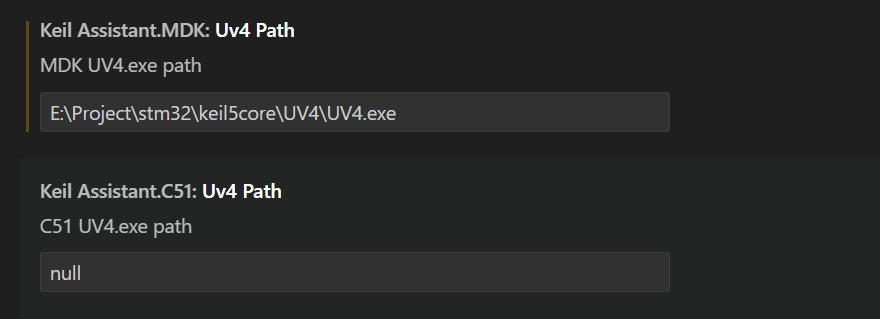

C51这一项不用改，MDK UV4.exe path要修改为自己的UV4地址

如何快速得到UV4的位置呢？

桌面右击Keil uVision5 然后点击打开文件所在位置

选中exe，shift+ctrl+c复制路径，然后粘贴到里面，记得去掉引号

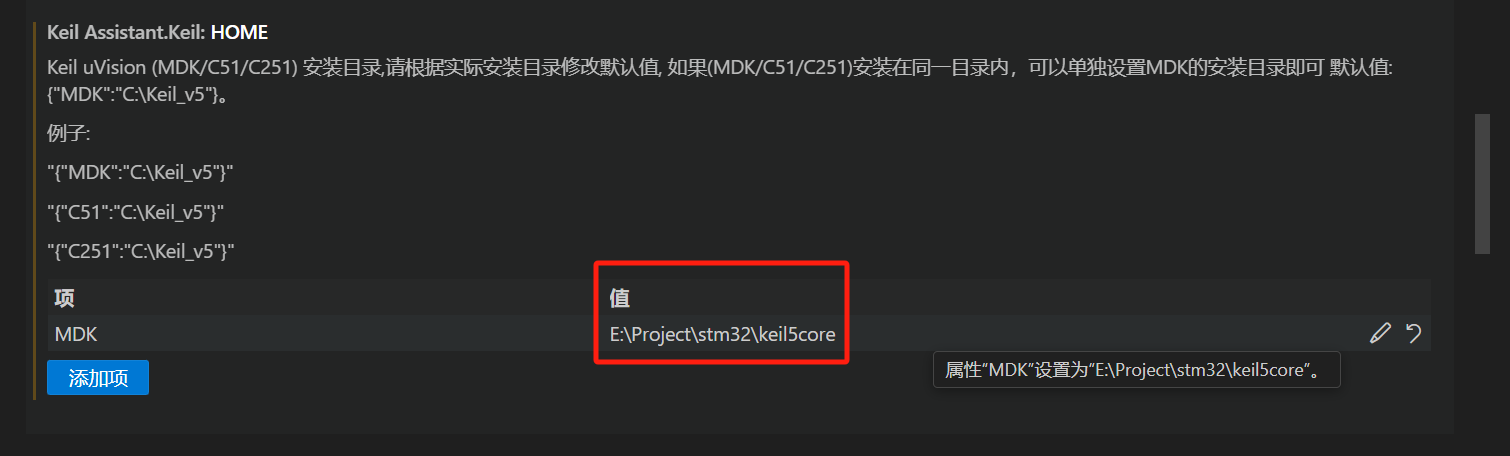

然后下滑到这一项，将值这里改为上面地址去掉UV4/UV4.exe的父地址：

"E:\Project\stm32\keil5core\UV4\UV4.exe"-》"E:\Project\stm32\keil5core"

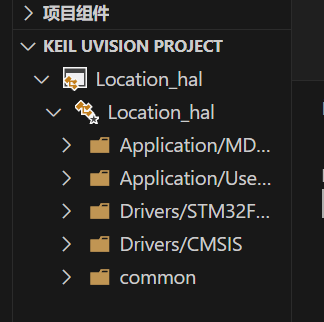

然后就能打开了

如果点击这个打开uVision项目还是打不开怎么办？

把版本往下调就可以了

打印HELLOWORLD

编辑commom中的debug.h文件：

cpp 复制代码

#ifndef __COM_DEBUG_H
#define __COM_DEBUG_H
//使用串口重定向视线日志输出打印
#include "usart.h"

#endif /* __COM_DEBUG_H */

在APPLICATION/USER/CORE的main.c中的USER CODE BEGIN END2之间添加日志打印：

cpp 复制代码

/* USER CODE BEGIN 2 */

//使用串口打印信息
HAL_UART_Transmit(&huart1, (uint8_t*)"Hello World!\r\n", 13, 1000);

/* USER CODE END 2 */

点击编译

显示这个就是OK了：

bash 复制代码

*** Using Compiler 'V5.06 update 6 (build 750)', folder: 'E:\Project\stm32\keil5core\ARM\ARMCC\Bin'
Build target 'Location_hal'
compiling main.c...
compiling stm32f1xx_it.c...
compiling gpio.c...
compiling usart.c...
compiling stm32f1xx_hal.c...
compiling Com_debug.c...
compiling stm32f1xx_hal_cortex.c...
compiling stm32f1xx_hal_pwr.c...
compiling stm32f1xx_hal_msp.c...
compiling stm32f1xx_hal_dma.c...
compiling stm32f1xx_hal_rcc_ex.c...
compiling stm32f1xx_hal_flash.c...
compiling stm32f1xx_hal_gpio_ex.c...
compiling stm32f1xx_hal_gpio.c...
compiling stm32f1xx_hal_rcc.c...
compiling stm32f1xx_hal_uart.c...
compiling system_stm32f1xx.c...
compiling stm32f1xx_hal_exti.c...
compiling stm32f1xx_hal_flash_ex.c...
linking...
Program Size: Code=4512 RO-data=312 RW-data=16 ZI-data=1096
FromELF: creating hex file...
"Location_hal\Location_hal.axf" - 0 Error(s), 0 Warning(s).
Build Time Elapsed:  00:00:03
 *  终端将被任务重用，按任意键关闭。

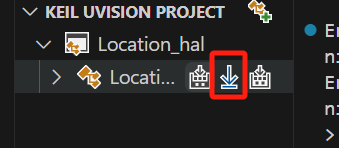

接上stm32，再点击烧录

显示这个就是正常：

bash 复制代码

> E:\Project\stm32\keil5core\UV4\UV4.exe -f e:\stm32\project\Location\Location_hal\MDK-ARM\Location_hal.uvprojx -j0 -t Location_hal -o e:\stm32\project\Location\Location_hal\MDK-ARM\.vscode\uv4.log

Load "Location_hal\\Location_hal.axf"
Erase Done.
Programming Done.
Verify OK.
Application running ...
Flash Load finished at 11:24:03
 *  终端将被任务重用，按任意键关闭。

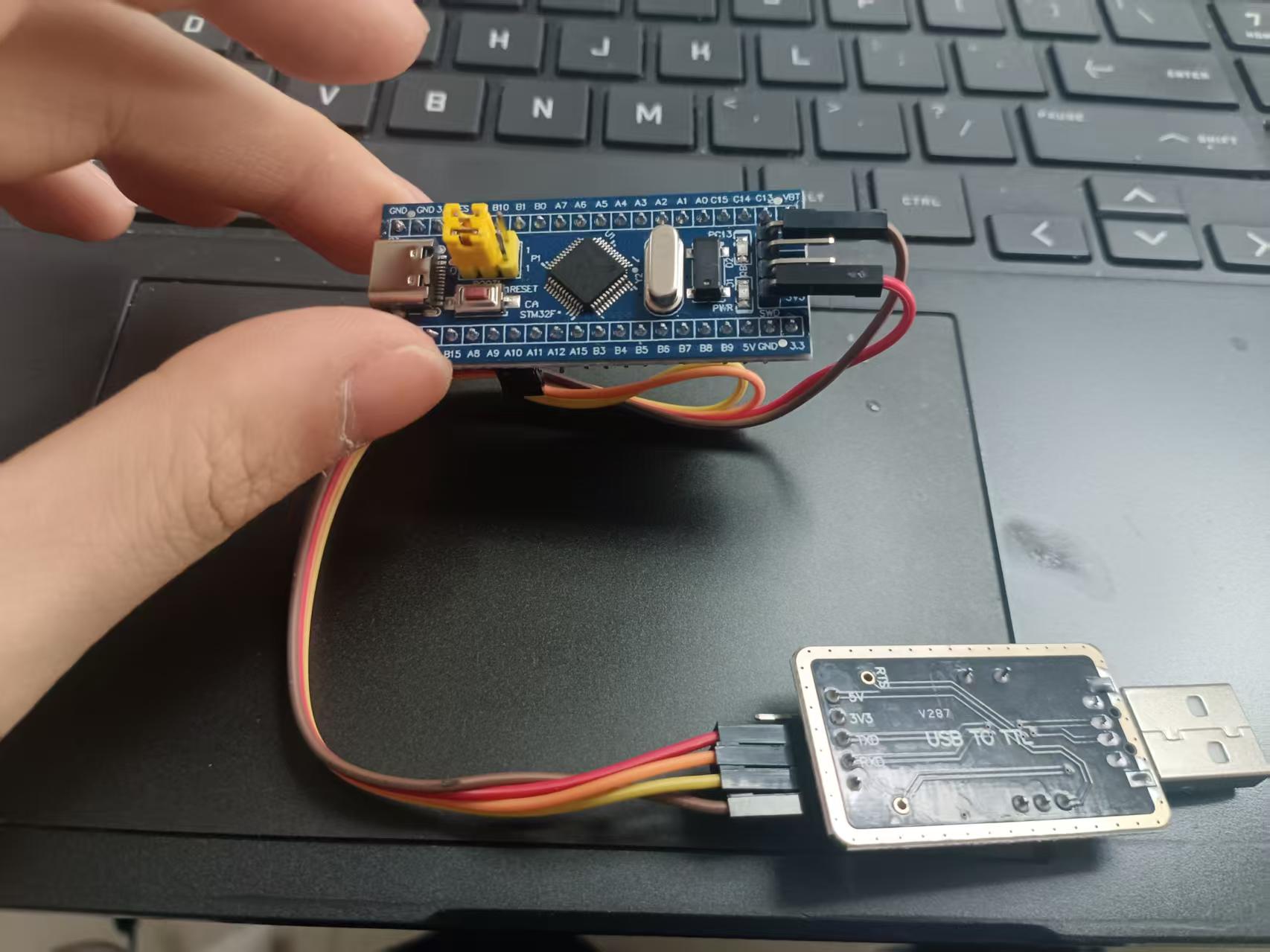

将stm32接入usb-ttl

【STM32 usb-ttl连接使用方法-哔哩哔哩】 https://b23.tv/wtD1g1Y

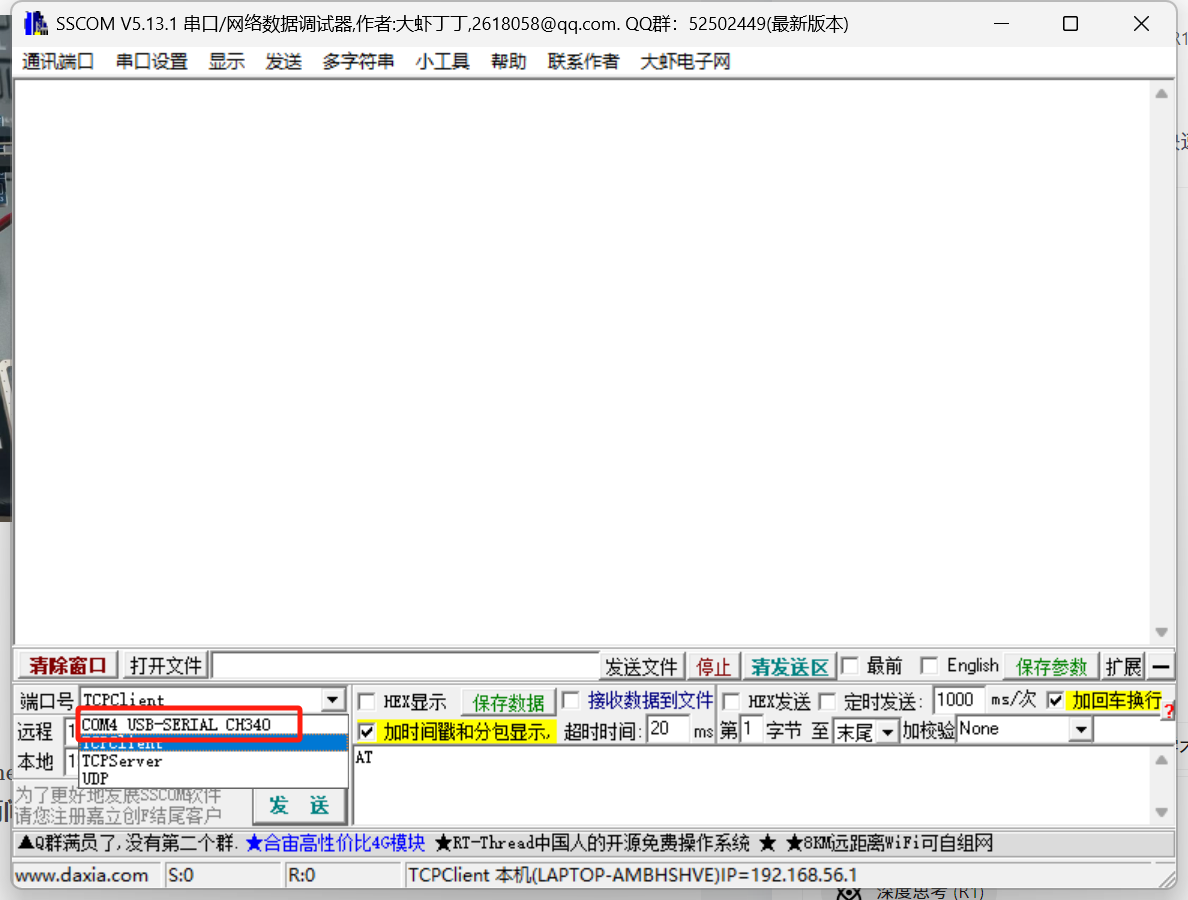

打开串口助手sscom

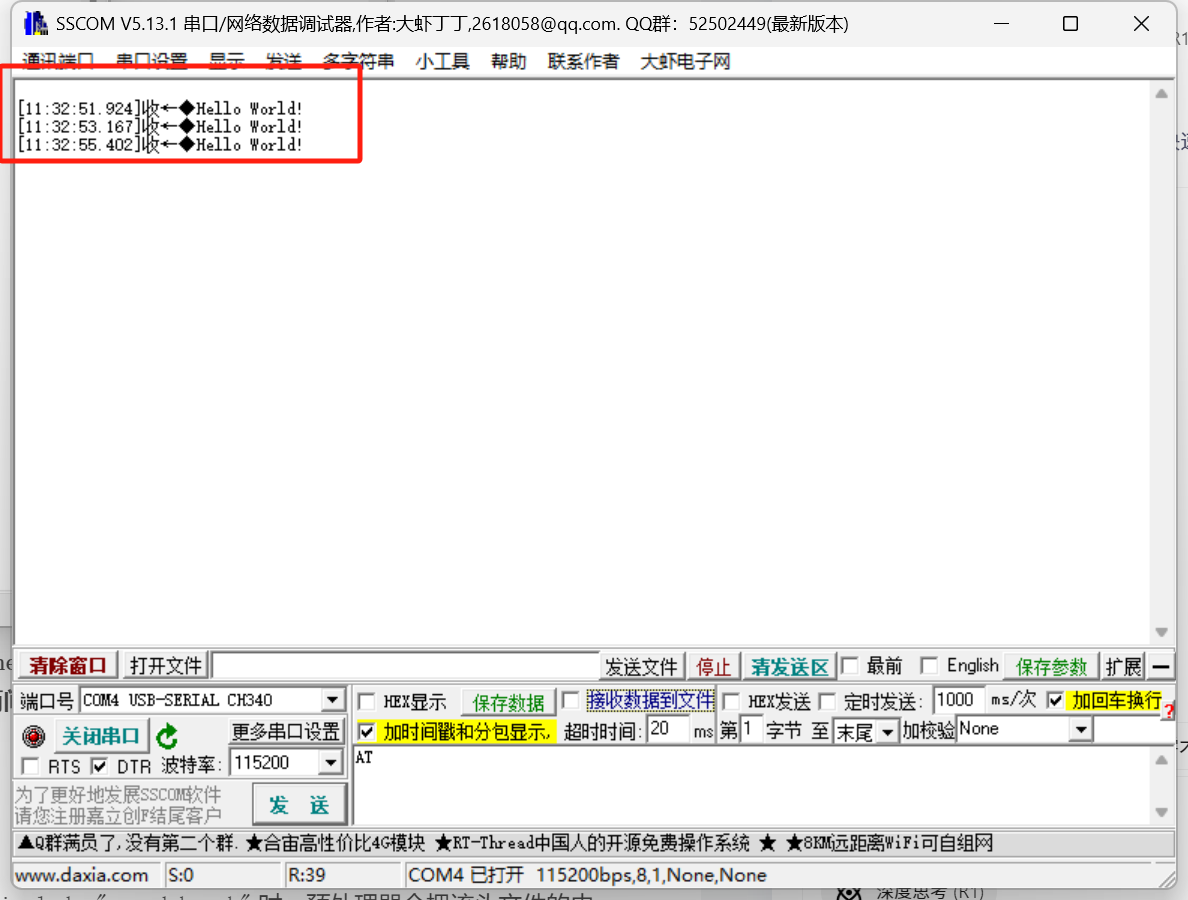

按下BOOT重启就有输出了：

封装日志打印函数

在debug.h中先添加printf的依赖------stdio.h

cpp 复制代码

#ifndef __COM_DEBUG_H
#define __COM_DEBUG_H
//使用串口重定向视线日志输出打印
#include "usart.h"
#include "stdio.h"
#endif /* __COM_DEBUG_H */

在debug.c中做重定向：

printf底层调用fputc函数，对每个字节调用一次fputc函数：

cpp 复制代码

#include "Com_debug.h"
//编写重定向方法
int fputc(int ch, FILE *f){
    //printf底层调用fputc函数，对每个字节调用一次fputc函数
    HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 1000);
    return ch;
}

然后在main.c中include一下，要写在USERCODE之间，否则每次更新会被删掉

cpp 复制代码

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "Com_debug.h"
/* USER CODE END Includes */

然后修改HELLOWORLD的方法为封装后的方法：

依然在USERCODE2之间

cpp 复制代码

/* USER CODE BEGIN 2 */

//使用串口打印信息
//HAL_UART_Transmit(&huart1, (uint8_t*)"Hello World!\r\n", 13, 1000);
printf("Hello World!\r\n");

/* USER CODE END 2 */

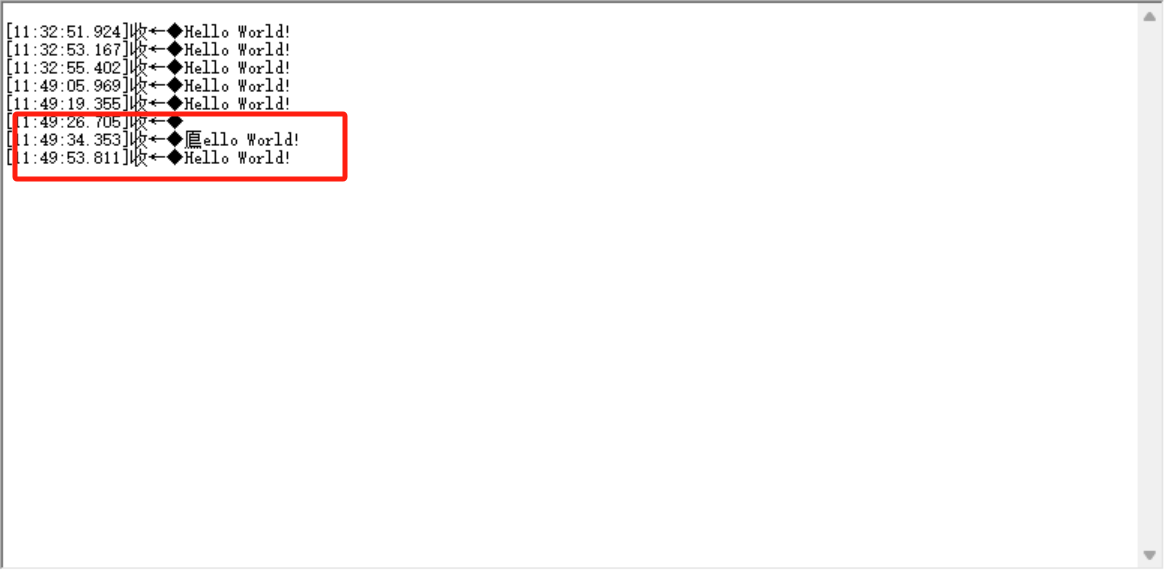

重新编译烧录即可（可以看出，在高波特率下有一定概率出现乱码）

优化打印函数------同时打印文件名和行号

我们不知道日志来自哪一行，因此希望加上行号和文件名

在debug.h中：

cpp 复制代码

#ifndef __COM_DEBUG_H
#define __COM_DEBUG_H
//使用串口重定向视线日志输出打印
#include "usart.h"
#include "stdio.h"
#include "string.h"
#include "stdarg.h"
//使用宏定义替换printf函数
#define debug_printf(format, ...) printf("[%s:%d]" format,__FILE__,__LINE__, ##__VA_ARGS__)
#endif /* __COM_DEBUG_H */

首先引入stdarg，这样才能使用系统自定义的FILE LINE的硬编码参数代表文件名和行号

逐部分解析

1. `#define debug_printf(format, ...)`

定义一个名为 debug_printf 的宏；
format 是第一个参数，通常是格式化字符串（如 "x = %d\n"）；
... 表示"可变参数"------你可以传 0 个、1 个或多个额外参数（就像 printf 一样）。

2. `printf("[%s:%d]" format, FILE, LINE, ##__VA_ARGS__)`

这是宏展开后实际执行的代码：

部分	含义
`"[%s:%d]" format`	字符串拼接！C 语言会自动把相邻字符串字面量合并。例如：如果 `format` 是 `"value=%d\n"`，那么整体变成： `"[%s:%d]value=%d\n"`
`__FILE__`	预定义宏，编译时自动替换为当前源文件的路径（如 `"main.c"` 或 `"com_debug.c"`）
`__LINE__`	预定义宏，编译时自动替换为当前代码行号（整数）
`##__VA_ARGS__`	将 `...` 中传入的实际参数展开，并传递给 `printf` （`##` 是 GCC/Clang/MSVC 支持的扩展，用于处理"零参数"情况）

🧪 举个例子

假设你在 main.c 第 25 行写了：

复制代码

1debug_printf("sensor value: %d, status: %s\n", 42, "OK");

经过预处理器展开后，等价于：

复制代码

1printf("[%s:%d]sensor value: %d, status: %s\n", "main.c", 25, 42, "OK");

运行时输出可能为：

复制代码

1[main.c:25]sensor value: 42, status: OK

✅ 一眼就知道这条日志是从哪个文件、哪一行打印的！

cpp 复制代码

/* USER CODE BEGIN 2 */

//使用串口打印信息
//HAL_UART_Transmit(&huart1, (uint8_t*)"Hello World!\r\n", 13, 1000);
printf("Hello World!");
debug_printf("Hello World!");
/* USER CODE END 2 */

嘉立创和淘宝的发票要报销

避免重定义宏是什么？

这里的"避免重定义"并不是指避免 #define __COM_DEBUG_H 这个宏被重复定义 ，而是通过这个宏来防止整个头文件的内容被多次包含 ，从而间接避免头文件内部的其他内容（如函数、变量、类型、其他宏）被重复定义。

具体解释如下：

目的：

当多个 .c 文件或嵌套的头文件都 #include "com_debug.h" 时，预处理器会把该头文件的内容插入多次。如果没有保护，就会导致：
- 结构体/类重定义
- 函数重定义
- 变量重定义
- 其他宏重定义（如果头文件里还有 #define MAX_SIZE 100 等）
机制（Include Guard / 头文件守卫）：
- 第一次包含 com_debug.h 时，__COM_DEBUG_H 未定义 → 进入 #ifndef 块 → 定义 __COM_DEBUG_H → 编译头文件内容。
- 第二次再包含时，__COM_DEBUG_H 已定义 → #ifndef 条件为假 → 跳过整个块（直到 #endif）→ 头文件内容不会被再次处理。
