三轴旋转效果_加号制作_角度弧度转化
开始
- 配套视频
- 上次控制了视角的变化
- 以
所有对象 为全景 FrameAll - 以
所选对象 为全景 FrameSelected - 还可以 手动改变
|--------------|------|------|
| 键鼠配合 | 操作 | 效果 |
| 鼠标中键 | 滚动 | 镜头推拉 |
| 鼠标中键 | 按住拖动 | 镜头旋转 |
| shift + 鼠标中键 | 点击拖动 | 镜头平移 |
- 后面加入了随机的因素
- 一字长蛇
- 方阵
- 立体魔方
- 加入了随机性
- 最后做了
- 圆形
- 螺旋形
- 旋转楼梯
- 都用到了角度的计算
- 如何理解
角度？？🤔
建立立方体
- 清空场景
- shift + a
- 建立一个立方体
- 找到scale[0]
-
设置为3
import bpy
bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()
bpy.ops.mesh.primitive_cube_add(size = 1)
bpy.context.object.scale[0] = 3 -

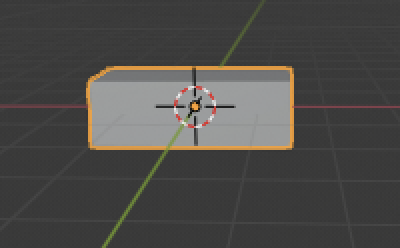

可以看到
- 立方体在x方向
- 缩放为原来三倍
- 现在需要
- 把横变成竖
旋转

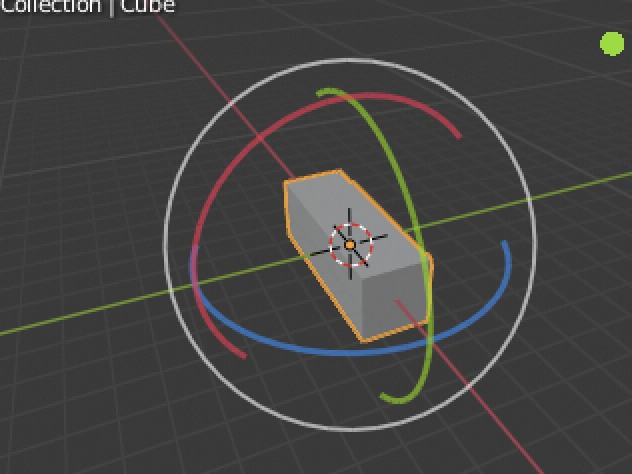

- 尝试旋转此立方体
- 选中立方体
- shift + 空格 之后 r
- 可以 旋转立方体
- xyz 三个轴的缩放值构成一个列表
- scale[0] 是 x轴
- scale[1] 是 y轴
- scale[2] 是 z轴
绿色坐标轴
- 总共有三个轴向
- 我想沿着绿色的轴向旋转

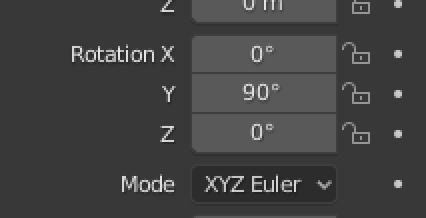

- 设置 旋转值
- 第二个分量 为90度
- ctrl 可以以5度为单位旋转
具体代码

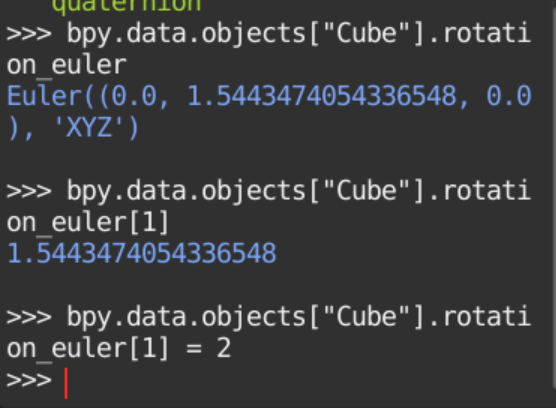

- 将对象拖动到游乐场
- 找到对应的参数
- 尝试设置
代码实现
import bpy
bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()
bpy.ops.mesh.primitive_cube_add(size = 1)
bpy.context.object.scale[0] = 3
bpy.context.object.rotation_euler[1] = 1.5708- 原来
- 旋转就是
- 改变object.rotation_euler
- xyz 三个轴向的旋转值构成一个列表
- rotation_euler[0] 是 x轴 保持
- rotation_euler[1] 是 y轴 设置为 1.5708
- rotation_euler[2] 是 z轴 保持

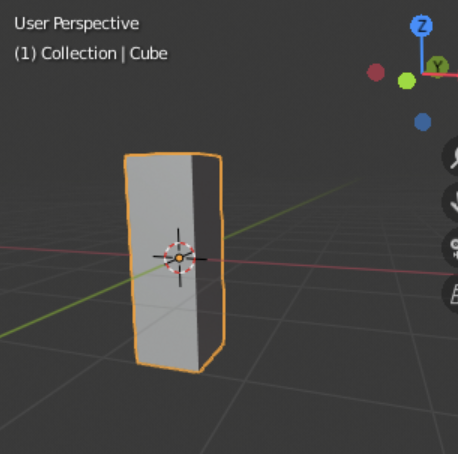

效果
- 原来的横
- 变成了竖

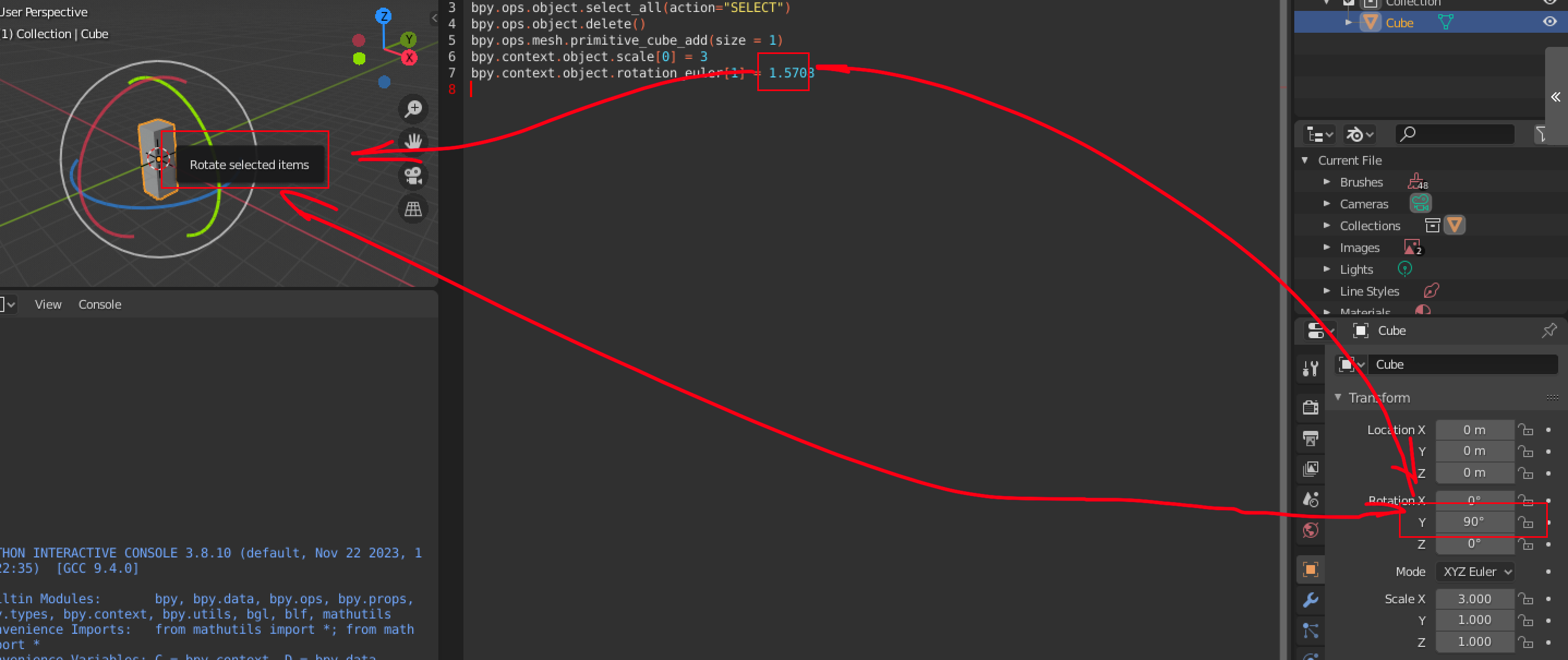

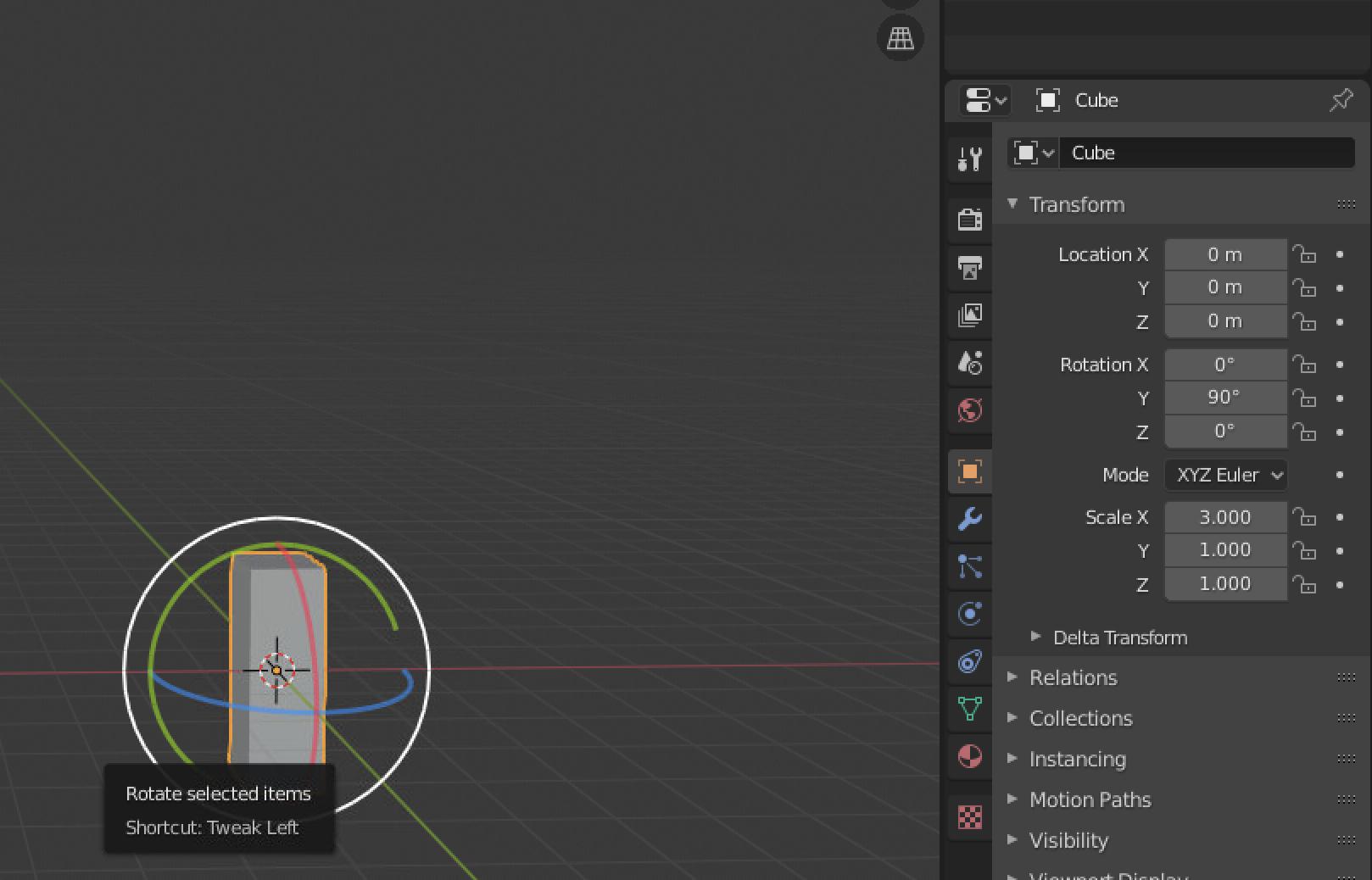

等效
- 在下面三个地方操作是等效的
- 3d 视图 手动旋转
- 属性视图 修改值
- python 视图 写代码
- 这个1.5708怎么来的呢？
角度 弧度

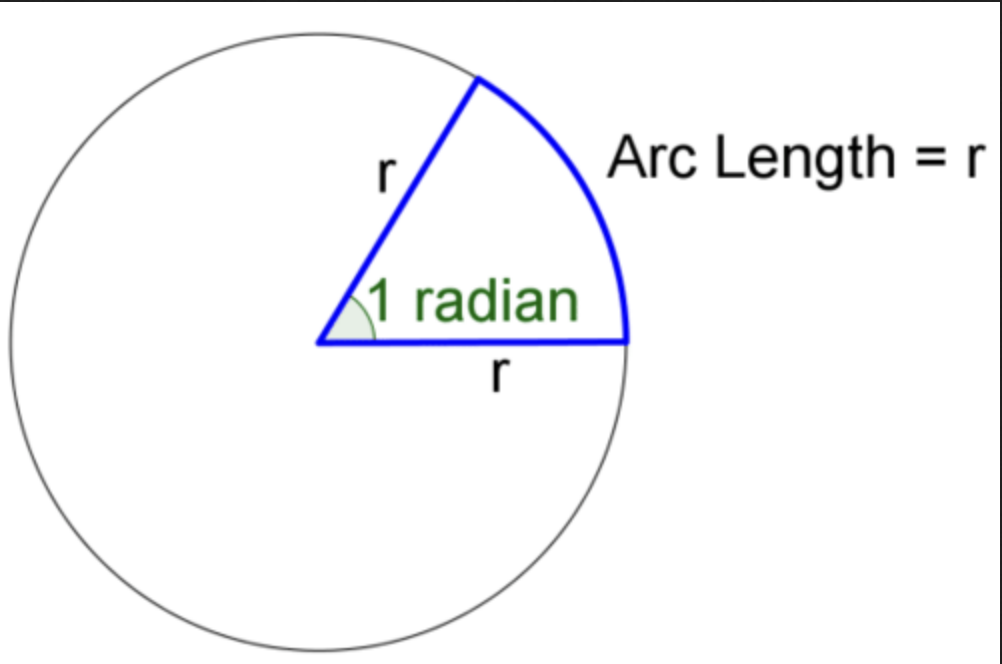

- 弧度制
- 将和半径相等的弧长对应的角度
- 定义为1
- 一周
- 弧度制 2*π ≈ 6.28
- 角度制 360°
- 直角
- 角度制 360 / 4 = 90°
- 弧度制 2π /4 = π/2 ≈ 1.5708
- 想要在此竖的基础上
- 再来一个横

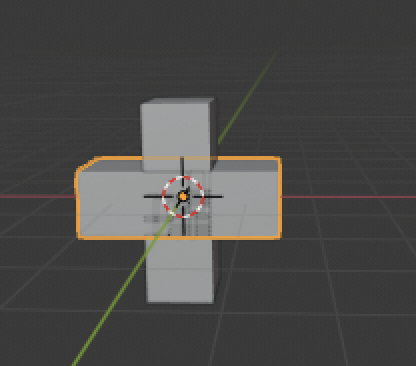

一竖一横
import bpy
bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()
bpy.ops.mesh.primitive_cube_add(size = 1)
bpy.context.object.scale[0] = 3
bpy.context.object.rotation_euler[1] = 1.5708
bpy.ops.mesh.primitive_cube_add(size = 1)
bpy.context.object.scale[0] = 3- 得到结果
新形状
- 如果 想做
- 下面这个造型
- 该如何修改代码
代码
import bpy
bpy.ops.object.select_all(action="SELECT")
bpy.ops.object.delete()
for num in range(3):
bpy.ops.mesh.primitive_cube_add(size = 1)
bpy.context.object.scale[num] = 3- 效果
新想法

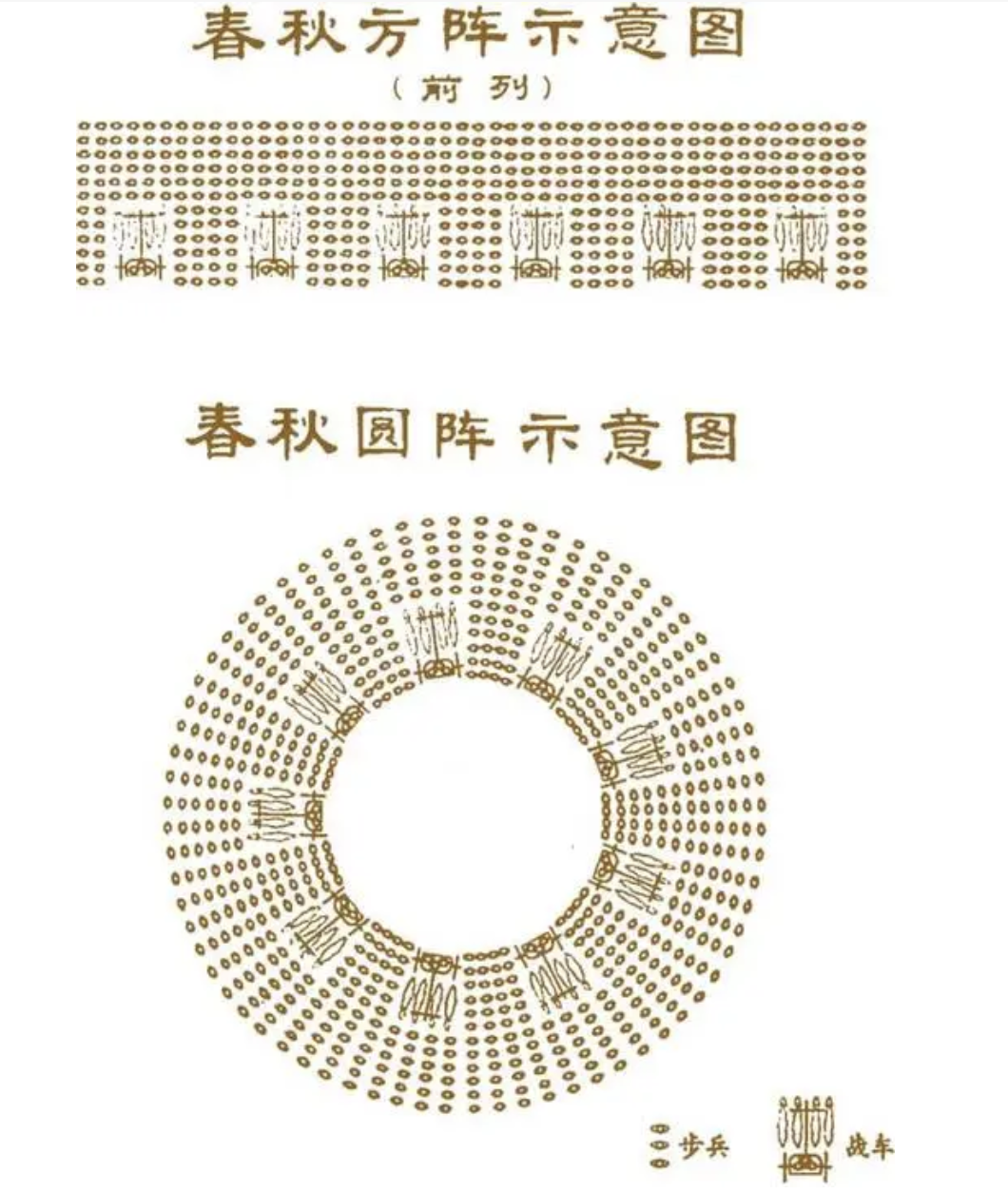

- 可以布下圆形之阵吗？
批量旋转
import bpy
from math import pi,cos,sin
r = 3
n = 24
for i in range(n):
theta = i * pi * 2/n
pos = (r*cos(theta), r*sin(theta), 0)
bpy.ops.mesh.primitive_cube_add(size=0.6,location=pos,
rotation=(0,0,theta))- 效果
再修改scale
import bpy
from math import pi,cos,sin
r = 4
n = 40
for i in range(n):
theta = i * pi * 2/n
pos = (r*cos(theta), r*sin(theta), 0)
bpy.ops.mesh.primitive_cube_add(size=0.6,location=pos,rotation=(0,0,theta))
bpy.context.object.scale = (0.5,0.1,0.1)修改参数
import bpy
from math import pi,cos,sin
r = 4
n = 100
for i in range(n):
theta = i * pi * 2/n
pos = (r*cos(theta), r*sin(theta), 0)
bpy.ops.mesh.primitive_cube_add(size=0.6,location=pos,rotation=(0,0,theta))

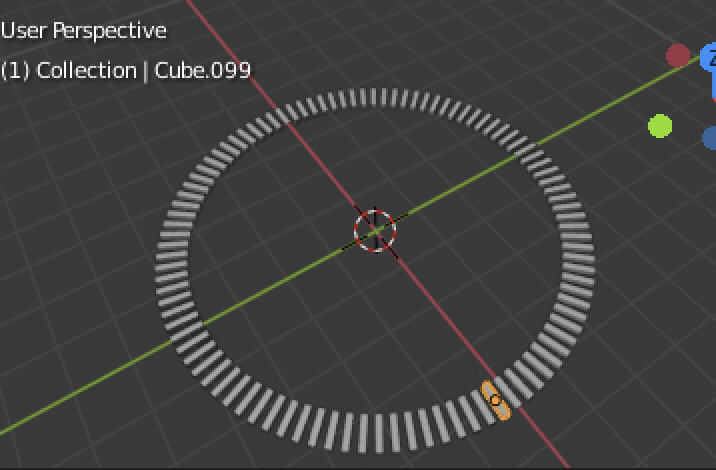

bpy.context.object.scale = (1,0.2,0.2)- 结果
手掌效果
- 各个手指都是掰开了的👋
import bpy
mat = bpy.data.materials.new('red')
color = (0.7,0.2,0.1,1)
mat.diffuse_color = color
bpy.ops.mesh.primitive_cube_add()
hand=bpy.context.object
hand.location=(0,0,0,)
hand.scale=(0.3,1,1)
hand.data.materials.append(mat)
bpy.ops.mesh.primitive_cube_add()
finger1=bpy.context.object
finger1.location=(0,-1.2,0.2,)
finger1.scale=(0.3,1,0.3)
finger1.data.materials.append(mat)
bpy.ops.mesh.primitive_cube_add()
finger2=bpy.context.object
finger2.location=(0,-0.8,1.3,)
finger2.scale=(0.3,0.15,1.5)
finger2.data.materials.append(mat)
bpy.ops.mesh.primitive_cube_add()
finger3=bpy.context.object
finger3.location=(0,-0.3,1.3,)
finger3.scale=(0.3,0.15,1.5)
finger3.data.materials.append(mat)
bpy.ops.mesh.primitive_cube_add()
finger4=bpy.context.object
finger4.location=(0,0.3,1.3,)
finger4.scale=(0.3,0.15,1.5)
finger4.data.materials.append(mat)
bpy.ops.mesh.primitive_cube_add()
finger5=bpy.context.object
finger5.location=(0,0.8,1.3,)
finger5.scale=(0.3,0.15,1.5)
finger5.data.materials.append(mat)
bpy.ops.mesh.primitive_plane_add()
plane=bpy.context.object
plane.scale=(10,10,1,)
plane.location=(0,0,-1)总结 🤔
- 这次
- 物体的旋转
- 角度和弧度制的转化
- 布下了圆形之阵
- 如果一个 造型 做出来了
- 比如加号
- 想让他以一个整体的方式 旋转

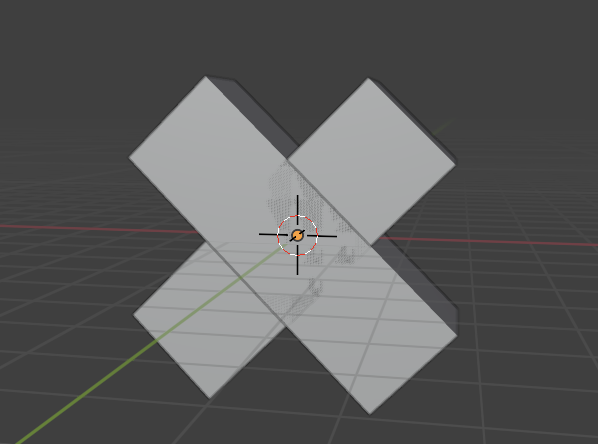

- 旋转 为 乘号
- 应该如何修改代码呢？
- 我们下次再说！👋
