一、研究背景
地下综合管廊是城市基础设施的重要组成部分，其结构设计需在满足安全性的前提下尽可能降低造价。传统设计依赖经验或简单计算，难以实现全局最优。该研究通过试验设计 + 响应面模型 + 优化算法的方式，对管廊的关键结构尺寸进行优化，具有工程实用价值和理论参考意义。
二、主要功能
- 试验设计：生成设计变量的样本点，用于后续响应面建模。
- 响应面建模：建立结构内力与尺寸之间的近似数学模型。
- 优化建模：以造价为目标，考虑配筋率和应力约束。
- 优化求解：分别使用非线性规划（fmincon）和遗传算法（ga）求解。

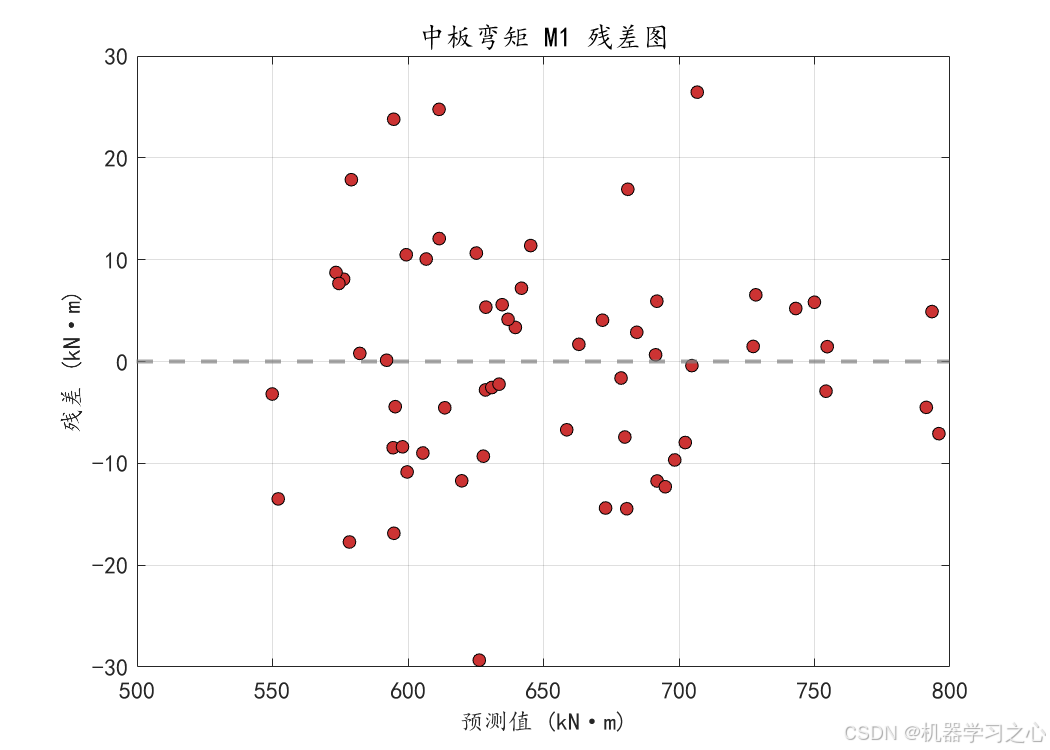

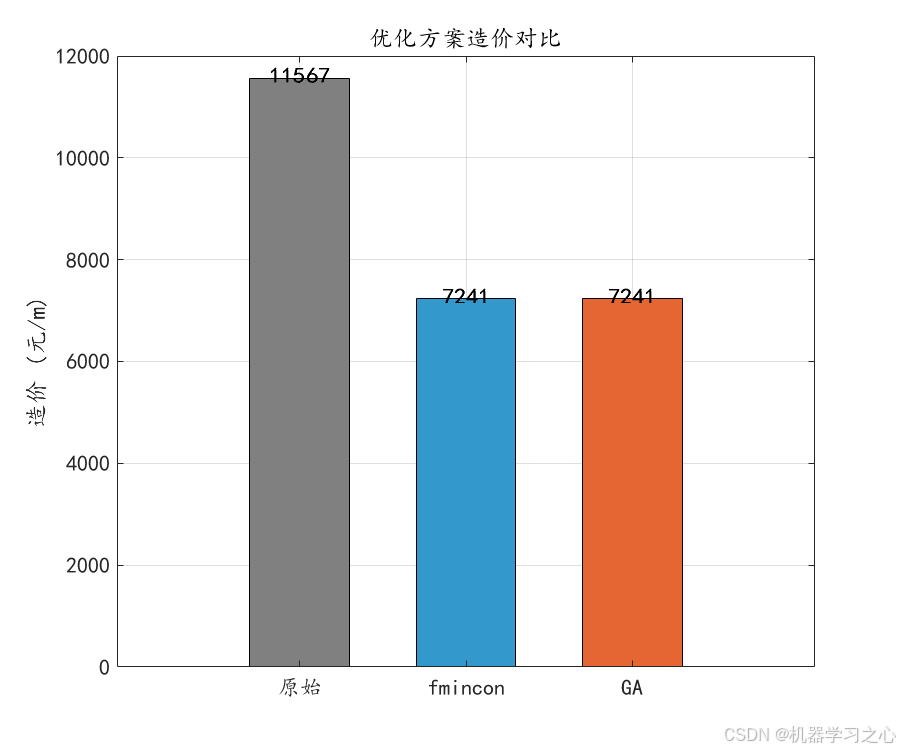

- 结果可视化：包括样本分布、模型精度、优化结果对比等。
三、算法步骤与技术路线
| 步骤 | 方法/工具 | 说明 |
|---|---|---|
| 1. 变量定义 | 厚度变量（中板、顶板、底板、侧壁） | 单位：m，范围由论文表6给出 |

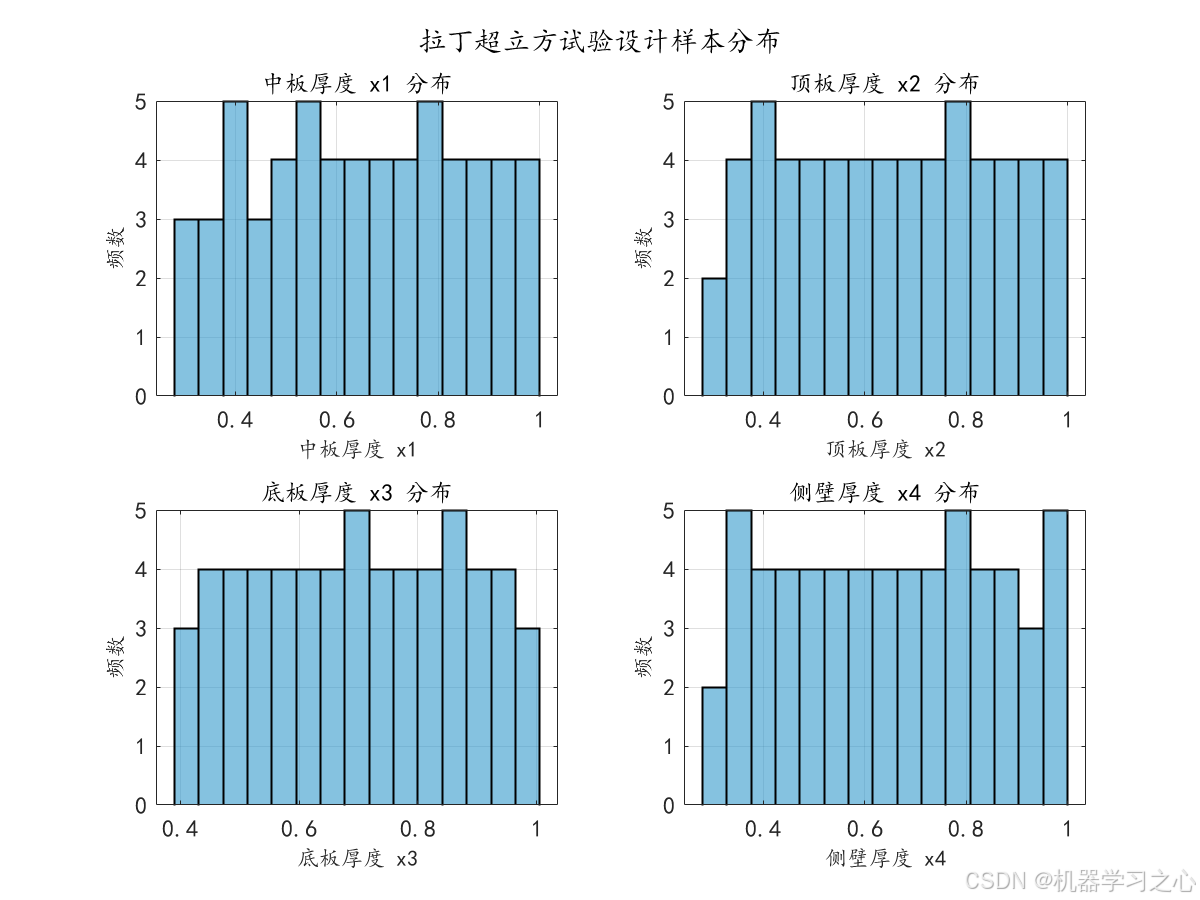

| 2. 试验设计 | 拉丁超立方采样（LHS） | 生成60个样本点，覆盖变量空间 |
| 3. 响应计算 | 虚拟二次函数 + 噪声 | 模拟有限元计算结果（实际应替换为真实仿真） |

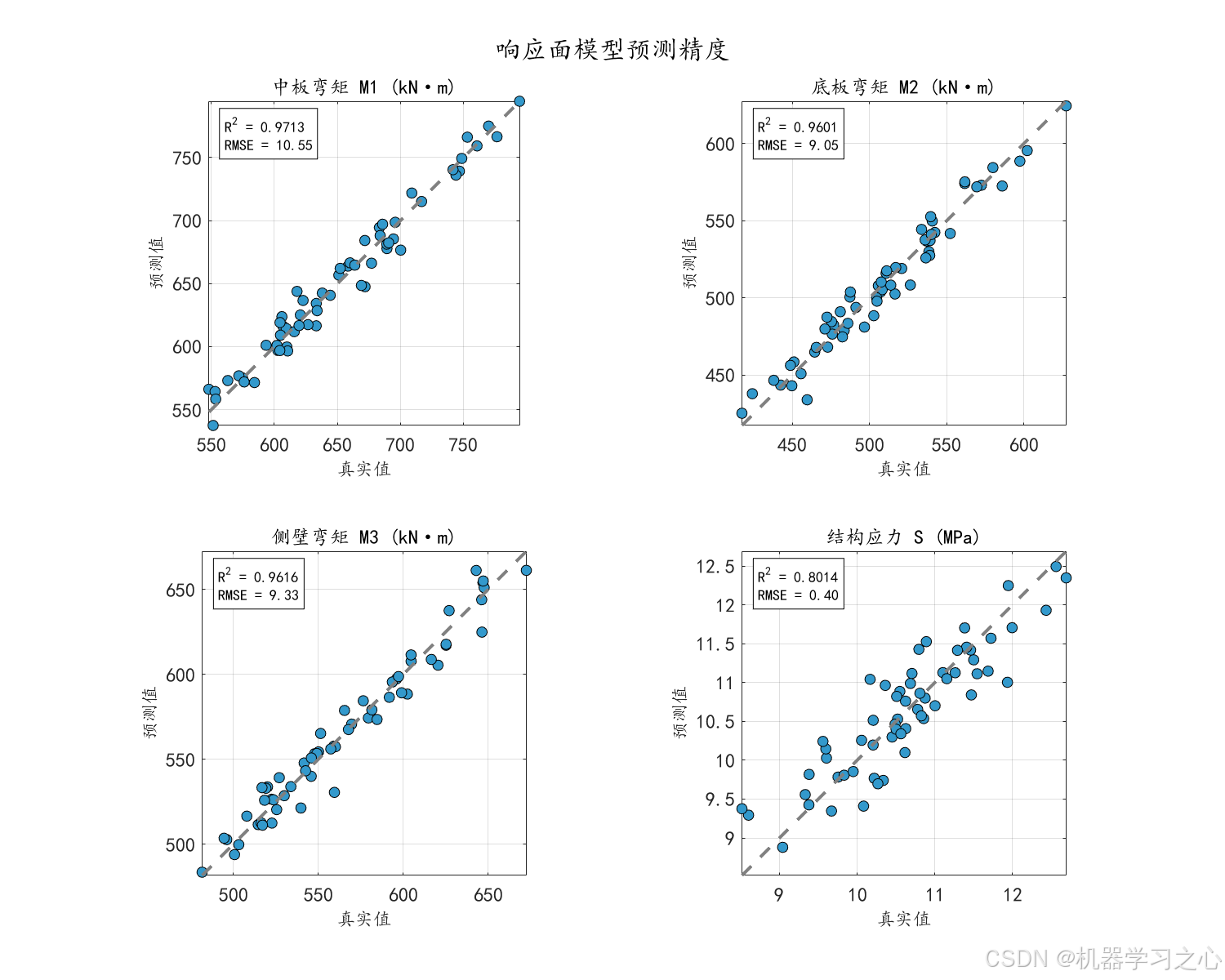

| 4. 响应面建模 | 二阶多项式回归（regress） | 对每个响应变量分别拟合，得到系数和精度指标 |
| 5. 优化建模 | 目标函数：造价；约束：应力、配筋率 | 包含配筋计算公式和应力上限 |

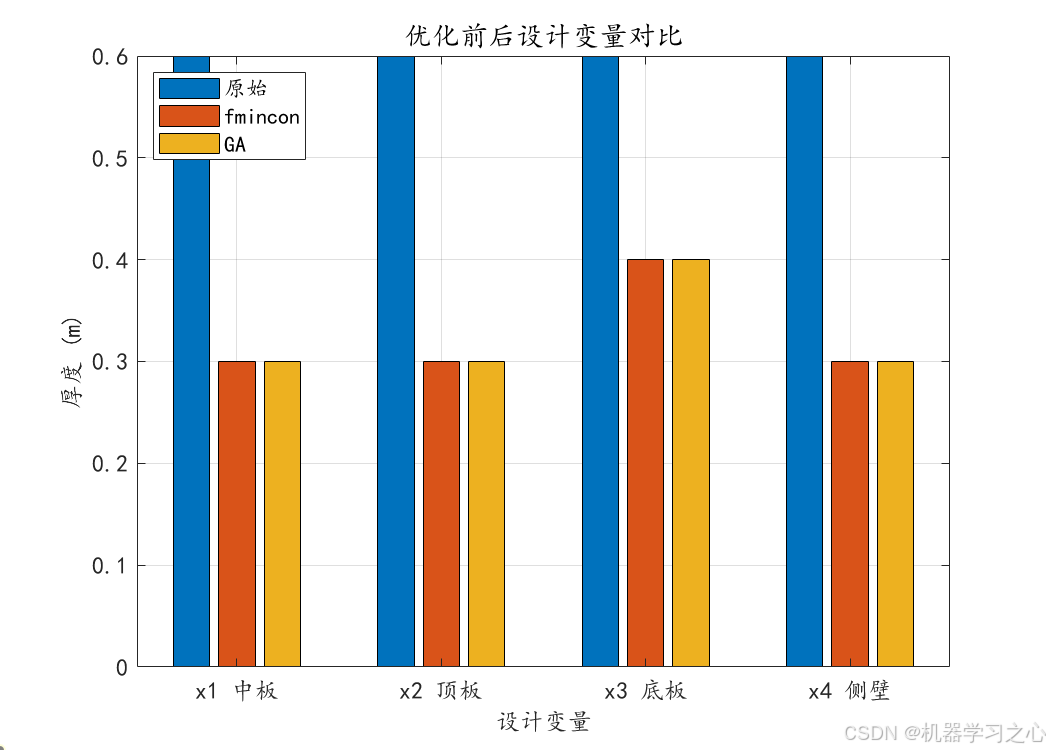

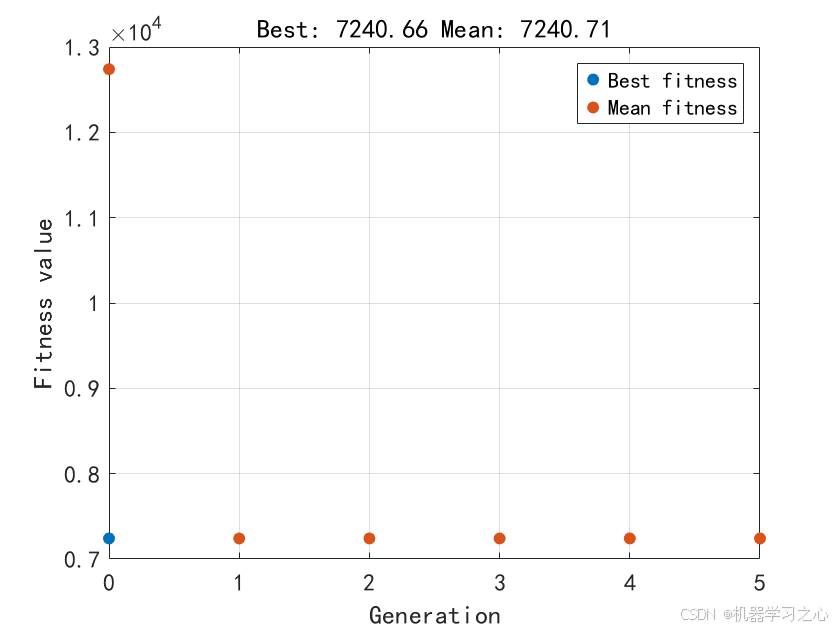

| 6. 优化求解 | fmincon（SQP）、ga（遗传算法） | 对比两种优化方法的效果 |
| 7. 可视化 | MATLAB绘图工具 | 样本分布、模型精度、优化结果对比等 |
四、公式与原理
1. 响应面模型（二阶多项式）
y=β0+∑βixi+∑βiixi2+∑βijxixj y = \beta_0 + \sum \beta_i x_i + \sum \beta_{ii} x_i^2 + \sum \beta_{ij} x_i x_j y=β0+∑βixi+∑βiixi2+∑βijxixj
- 用于近似表示结构内力（弯矩、轴力、应力）与厚度之间的关系。
2. 目标函数（造价）
f=Cc⋅Vc+Cs⋅Vs f = C_c \cdot V_c + C_s \cdot V_s f=Cc⋅Vc+Cs⋅Vs
- CcC_cCc：混凝土单价（元/m³）
- CsC_sCs：钢筋单价（元/m³）
-VcV_cVc：混凝土体积（m³/延米） - VsV_sVs：钢筋体积（m³/延米）
3. 配筋计算（calc_As 函数）
基于偏心受压构件公式，考虑最小/最大配筋率约束，计算单位宽度单侧钢筋面积。
4. 约束条件
- 应力约束：S≤fckS \leq f_{ck}S≤fck（S为结构应力，fckf_{ck}fck为混凝土抗压强度标准值）
- 配筋率约束：ρmin≤ρ≤ρmax\rho_{\min} \leq \rho \leq \rho_{\max}ρmin≤ρ≤ρmax
五、参数设定
| 参数 | 值 | 说明 |
|---|---|---|
| 变量下限 lb | [0.3, 0.3, 0.4, 0.3] m | 厚度下限 |
| 变量上限 ub | [1.0, 1.0, 1.0, 1.0] m | 厚度上限 |
| 样本点数量 | 60 | 4倍最小样本数 |
| 混凝土强度 fc | 16.7 N/mm² | C35 |
| 钢筋强度 fy | 360 N/mm² | HRB400 |
| 保护层 a | 40 mm | |
| 最小配筋率 | 0.518% | |
| 最大配筋率 | 2.4% | |
| 混凝土单价 Cc | 400 元/m³ | |
| 钢筋单价 Cs | 5000 元/m³ | |
| 应力上限 fck | 23.4 N/mm² | C35抗压强度标准值 |
六、运行环境
- 软件：MATLAB2020
七、应用场景
- 地下综合管廊初步设计阶段：快速确定经济合理的截面尺寸。
- 结构优化教学与科研：展示响应面法与优化算法结合的应用。
- 工程敏感性分析：可扩展用于分析不同参数对造价的影响。
