玩转 OpenCV 形态学操作与边缘检测：从入门到实战

OpenCV 作为计算机视觉领域最经典的开源库之一，其形态学操作和边缘检测是处理图像的基础且核心的技能。本文将结合实战代码，深入浅出地讲解 OpenCV 中形态学操作（腐蚀、膨胀、开运算、闭运算等）和边缘检测（Sobel、Scharr、Laplacian、Canny）的原理与实现，帮助初学者快速上手。

一、OpenCV 形态学操作：图像的 "塑形" 魔法

形态学操作基于图像的形状进行处理，核心是通过结构元素（kernel）对图像像素进行遍历和运算，主要用于图像的降噪、轮廓提取、特征增强等场景。

1. 腐蚀（Erosion）：让图像 "收缩"

腐蚀操作的原理是：用结构元素遍历图像的每个像素，只有当结构元素覆盖的所有像素都是前景（白色）时，中心像素才会保留为前景，否则变为背景（黑色）。效果是让图像的前景区域 "收缩"，可以消除小的亮斑、细化轮廓。

python 复制代码

import cv2
import numpy as np

# 读取图像（OpenCV默认读取格式为BGR）
sun = cv2.imread('sun.png')
cv2.imshow('src', sun)
cv2.waitKey(0)

# 定义3x3的结构元素（全1矩阵）
kernel = np.ones((3, 3), np.uint8)
# 执行腐蚀操作，迭代2次
erosion_1 = cv2.erode(sun, kernel, iterations=2)
cv2.imshow('erosion_1', erosion_1)
cv2.waitKey(0)

运行结果：

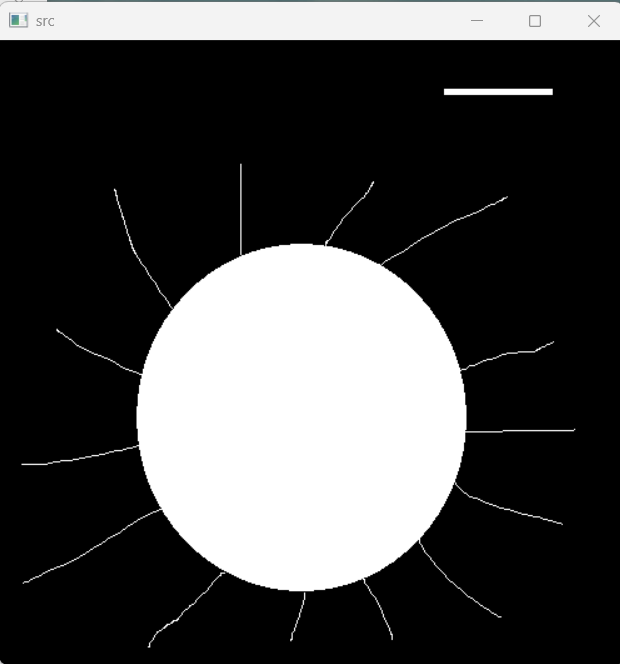

原图

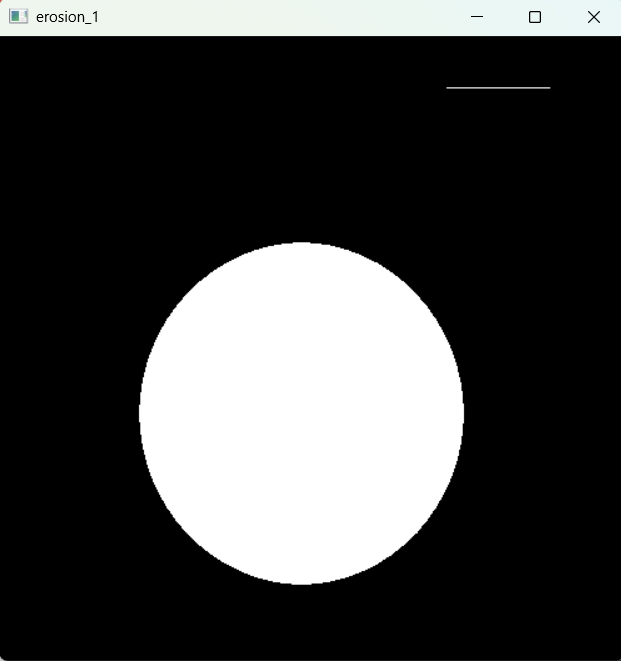

腐蚀后的

2. 膨胀（Dilation）：让图像 "扩张"

膨胀是腐蚀的逆操作：用结构元素遍历图像，只要结构元素覆盖的区域有一个像素是前景，中心像素就变为前景。效果是让前景区域 "扩张"，可以填补前景中的小空洞、增强轮廓。

python 复制代码

wenzi = cv2.imread('wenzi.png')
cv2.imshow('src1', wenzi)
cv2.waitKey(0)

kernel = np.ones((2, 2), np.uint8)
# 执行膨胀操作，迭代2次
wenzi_new = cv2.dilate(wenzi, kernel, iterations=2)
cv2.imshow('wenzi_new', wenzi_new)
cv2.waitKey(0)

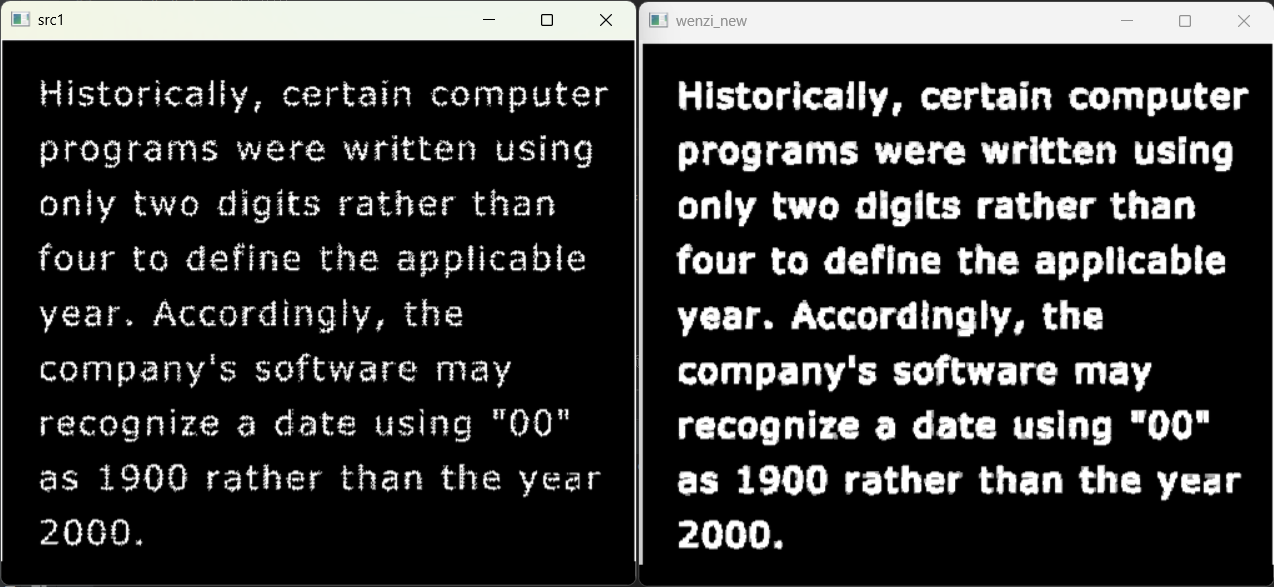

运行结果：（左图为原图，右图为膨胀后的图）

3. 开运算与闭运算：组合拳更实用

开运算：先腐蚀后膨胀。核心作用是平滑轮廓、断开狭窄的连接、消除细小的突出物（比如去除图像中的噪点）。
闭运算：先膨胀后腐蚀。核心作用是闭合前景区域的小空洞、连接断裂的轮廓。

python 复制代码

# 开运算示例：处理指纹图像去噪
zhiwen = cv2.imread('zhiwen.png')
cv2.imshow('src2', zhiwen)
cv2.waitKey(0)

kernel = np.ones((2, 2), np.uint8)
# 开运算
zhiwen_new = cv2.morphologyEx(zhiwen, cv2.MORPH_OPEN, kernel)
cv2.imshow('zhiwen_new', zhiwen_new)
cv2.waitKey(0)

# 闭运算示例：填补指纹断裂区域
zhiwen_duan = cv2.imread('zhiwen_duan.png')
cv2.imshow('src3', zhiwen_duan)
cv2.waitKey(0)

kernel = np.ones((4, 4), np.uint8)

zhiwen_new1 = cv2.morphologyEx(zhiwen_duan, cv2.MORPH_CLOSE, kernel)
cv2.imshow('zhiwen_new1', zhiwen_new1)
cv2.waitKey(0)

运行结果：

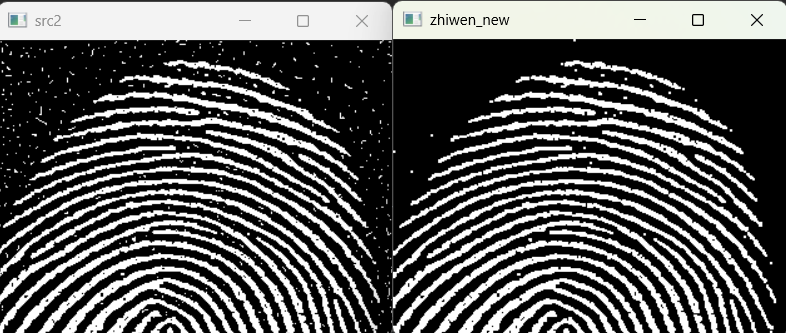

开运算：

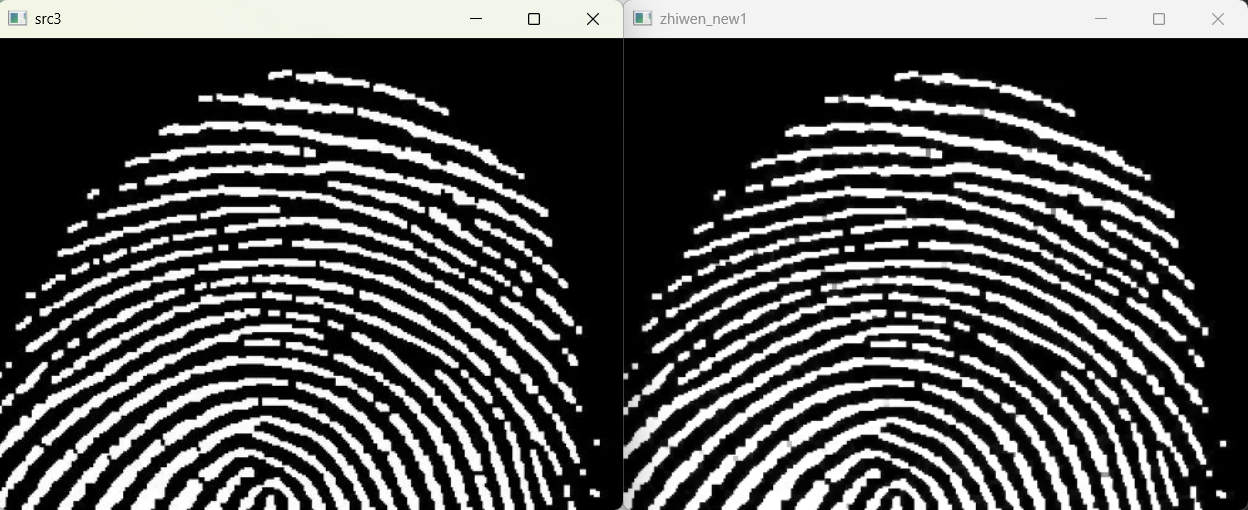

闭运算：

4. 梯度运算：提取图像轮廓

梯度运算 = 膨胀图像 - 腐蚀图像，核心作用是突出图像中强度变化剧烈的区域，也就是提取图像的轮廓。

python 复制代码

# 提取文字轮廓
wenzi = cv2.imread('wenzi.png')
cv2.imshow('wenzi', wenzi)
cv2.waitKey(0)

kernel = np.ones((2, 2), np.uint8)
# 直接通过morphologyEx实现梯度运算
bianyuan = cv2.morphologyEx(wenzi, cv2.MORPH_GRADIENT, kernel)
cv2.imshow('bianyuan', bianyuan)
cv2.waitKey(0)

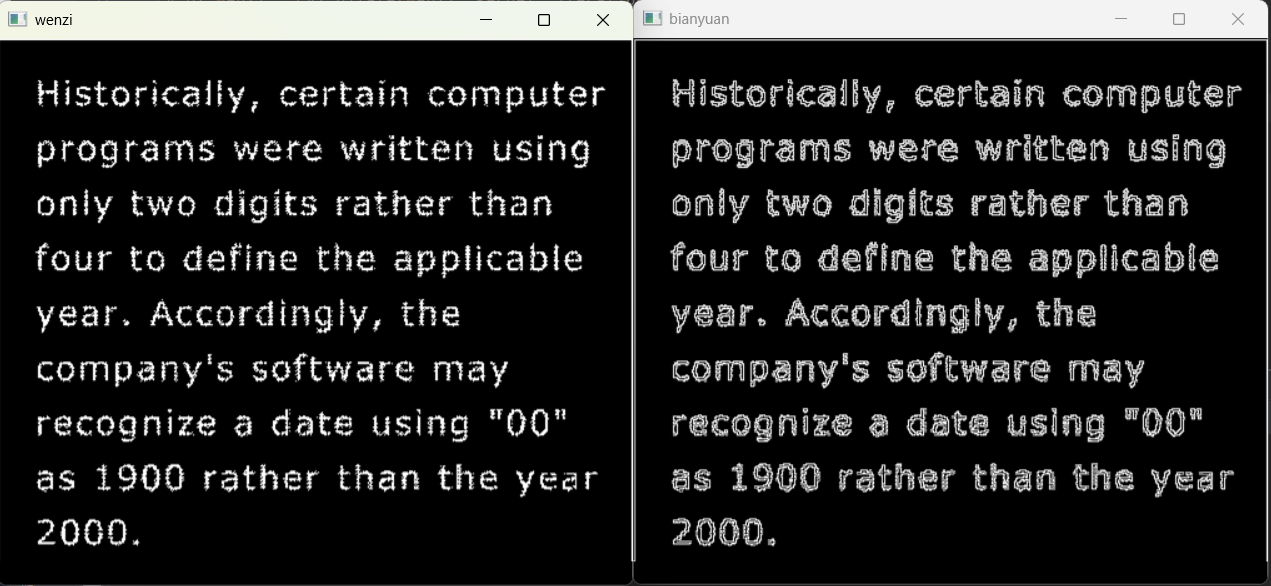

运行结果：

5. 顶帽与黑帽：提取细节特征

顶帽（Top Hat）：原始图像 - 开运算结果，用于提取比周围区域亮的细节（比如图像中的小亮点）。
黑帽（Black Hat）：闭运算结果 - 原始图像，用于提取比周围区域暗的细节（比如图像中的小黑点）。

python 复制代码

sun = cv2.imread('sun.png')
cv2.imshow('sun_yuantu', sun)
cv2.waitKey(0)

kernel = np.ones((2, 2), np.uint8)
# 顶帽运算
tophat = cv2.morphologyEx(sun, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('TOPHAT', tophat)
cv2.waitKey(0)

# 黑帽运算
blackhat = cv2.morphologyEx(sun, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('BLACKHAT', blackhat)
cv2.waitKey(0)

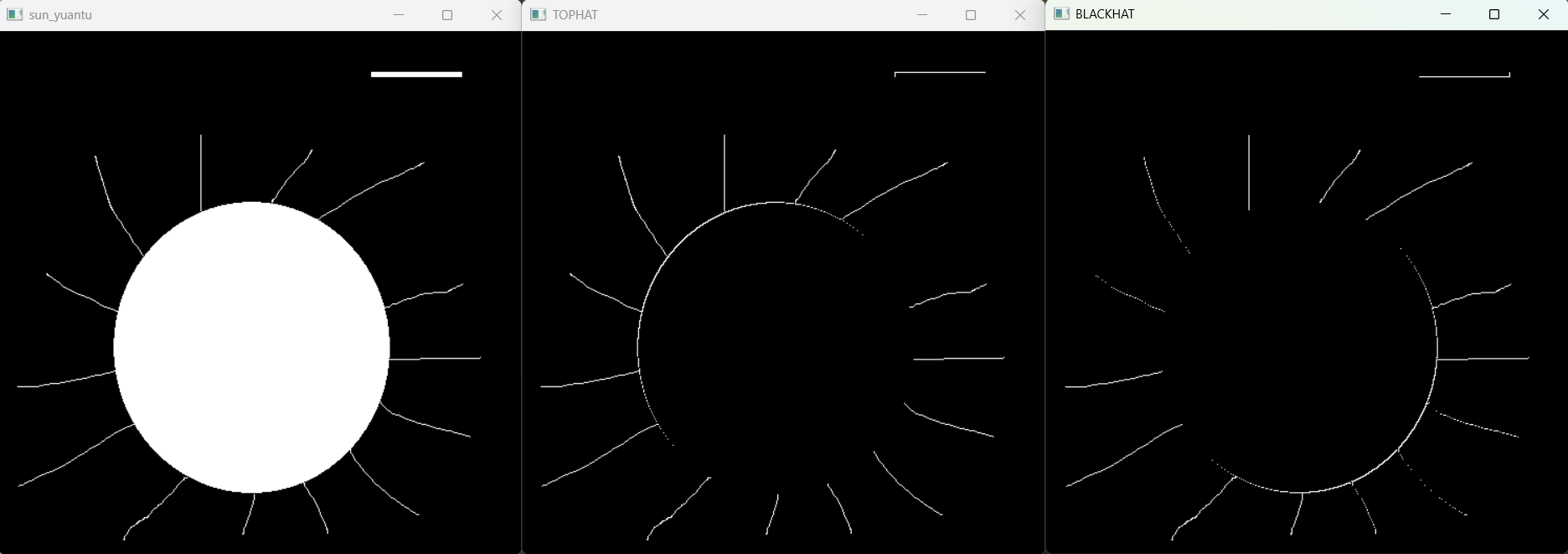

运行结果：

二、OpenCV 边缘检测：捕捉图像的 "骨架"

边缘是图像中像素值发生剧烈变化的区域，边缘检测是目标识别、轮廓分析的基础。OpenCV 提供了多种经典的边缘检测算法，各有优劣。

1. Sobel 算子：分方向检测边缘

Sobel 算子是一种一阶微分算子，分为 x 方向（检测垂直边缘）和 y 方向（检测水平边缘），通过计算像素的梯度值判断边缘。

注意：Sobel 计算会产生负数（表示像素值从亮到暗），而图像像素值范围是 0-255，因此需要用cv2.convertScaleAbs取绝对值才能完整显示边缘。

python 复制代码

# 读取灰度图像（边缘检测建议用灰度图）
yuan = cv2.imread('yuan.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('yuan', yuan)
cv2.waitKey(0)

# x方向边缘检测
yuan_x_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=1, dy=0)
yuan_x_full = cv2.convertScaleAbs(yuan_x_64)
cv2.imshow('yuan_x_full', yuan_x_full)
cv2.waitKey(0)

# y方向边缘检测
yuan_y_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=0, dy=1)
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)
cv2.imshow('yuan_y_full', yuan_y_full)
cv2.waitKey(0)

# 加权组合x和y方向边缘（效果优于直接dx=1,dy=1）
yuan_xy_full = cv2.addWeighted(yuan_x_full, 1, yuan_y_full, 1, 0)
cv2.imshow('yuan_xy_full', yuan_xy_full)
cv2.waitKey(0)

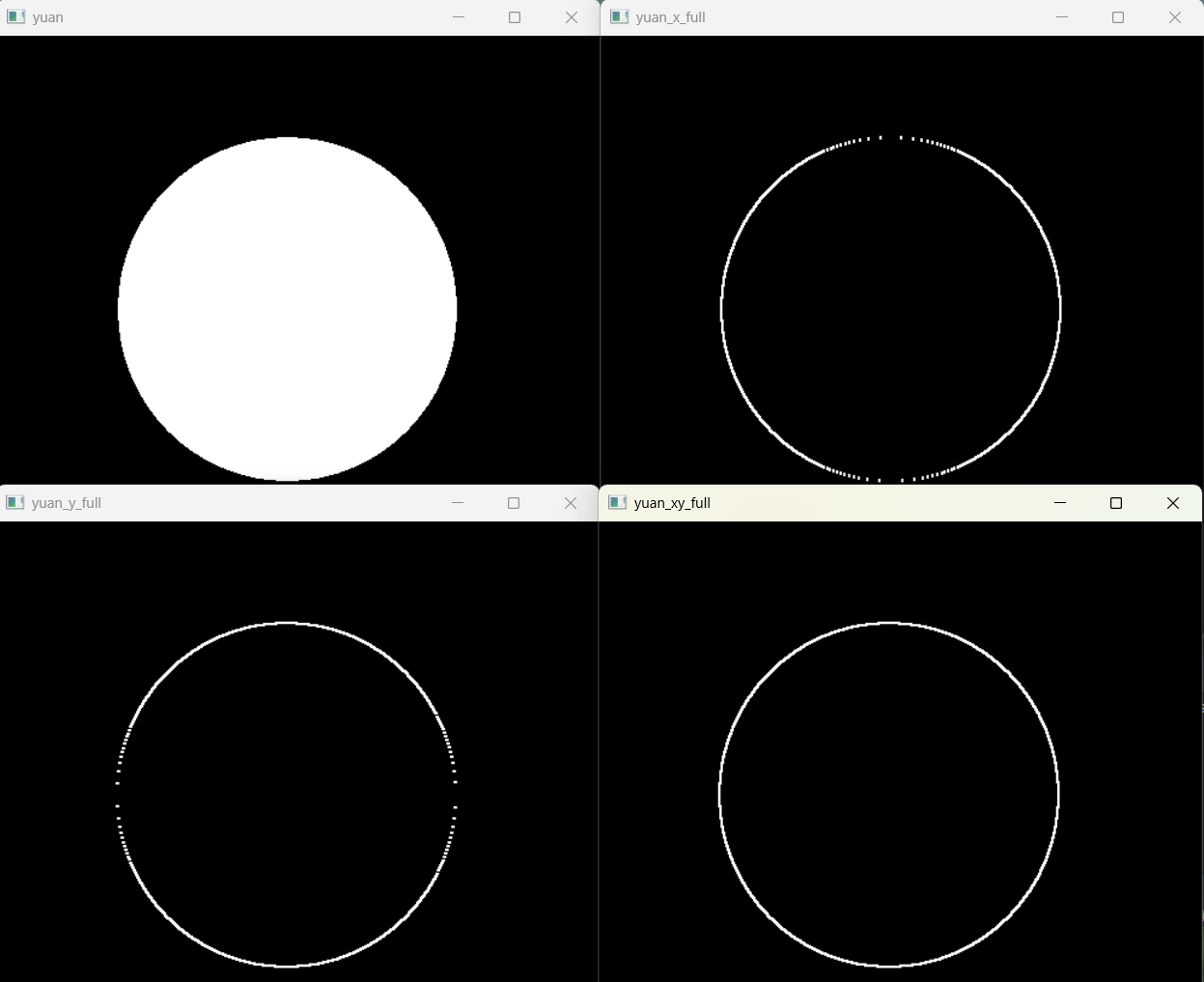

运行结果：

2. Scharr 算子：增强 Sobel 的边缘检测效果

Scharr 算子是对 Sobel 算子的改进，在小核（3x3）下能提供更精确的梯度计算，边缘检测效果更清晰，用法与 Sobel 完全一致。

python 复制代码

zl = cv2.imread('img1.jpeg', cv2.IMREAD_GRAYSCALE)
# x方向Scharr检测
zl_x_64 = cv2.Scharr(zl, cv2.CV_64F, dx=1, dy=0)
zl_x_full = cv2.convertScaleAbs(zl_x_64)
# y方向Sobel检测（也可改用Scharr）
zl_y_64 = cv2.Sobel(zl, cv2.CV_64F, dx=0, dy=1)
zl_y_full = cv2.convertScaleAbs(zl_y_64)
# 组合边缘
zl_xy_Scharr_full = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)
cv2.imshow('zl_xy_Scharr_full', zl_xy_Scharr_full)
cv2.waitKey(0)

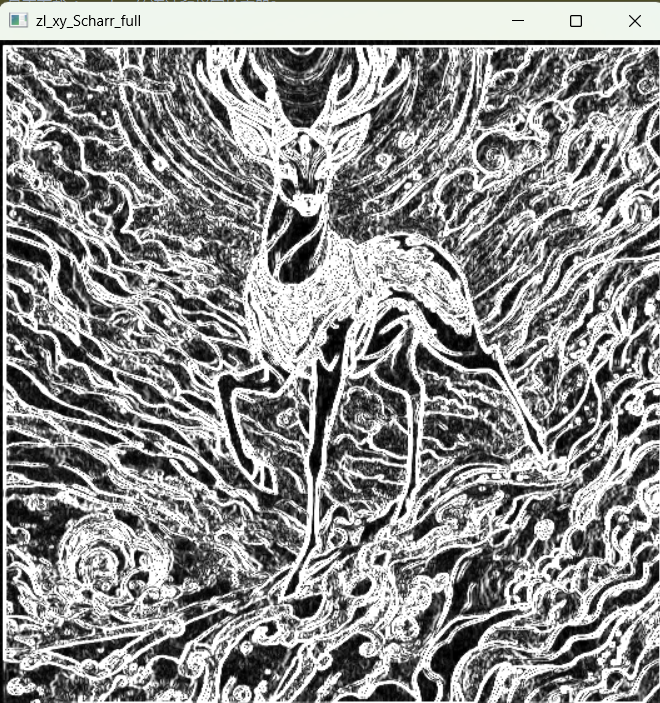

运行结果：

3. Laplacian 算子：二阶微分检测边缘

Laplacian 算子是二阶微分算子，能同时检测水平和垂直边缘，对噪声敏感，通常需要先降噪再使用。

python 复制代码

zl = cv2.imread('img1.jpeg', cv2.IMREAD_GRAYSCALE)
# Laplacian边缘检测（3x3核）
zl_lap = cv2.Laplacian(zl, cv2.CV_64F, ksize=3)
zl_lap_full = cv2.convertScaleAbs(zl_lap)
cv2.imshow('zl_lap_full', zl_lap_full)
cv2.waitKey(0)

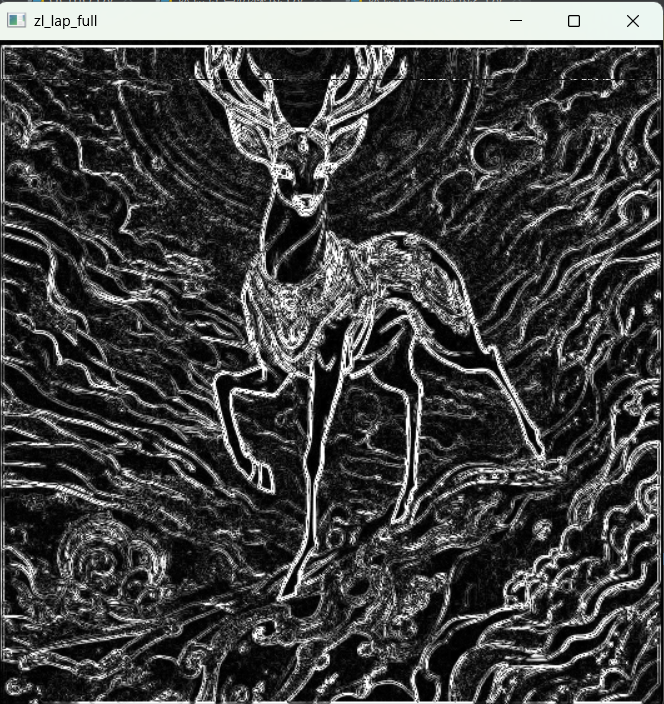

运行结果：

4. Canny 边缘检测：最优的边缘检测算法

Canny 是目前最常用的边缘检测算法，采用多阶段处理流程：降噪→计算梯度→非极大值抑制→双阈值筛选，能得到更精准、连续的边缘。

python 复制代码

zl = cv2.imread('img1.jpeg', cv2.IMREAD_GRAYSCALE)
cv2.imshow('zl', zl)
cv2.waitKey(0)

# Canny边缘检测（阈值1：100，阈值2：150）
zl_canny = cv2.Canny(zl, 100, 150)
cv2.imshow('zl_canny', zl_canny)
cv2.waitKey(0)

# 最后释放窗口资源
cv2.destroyAllWindows()

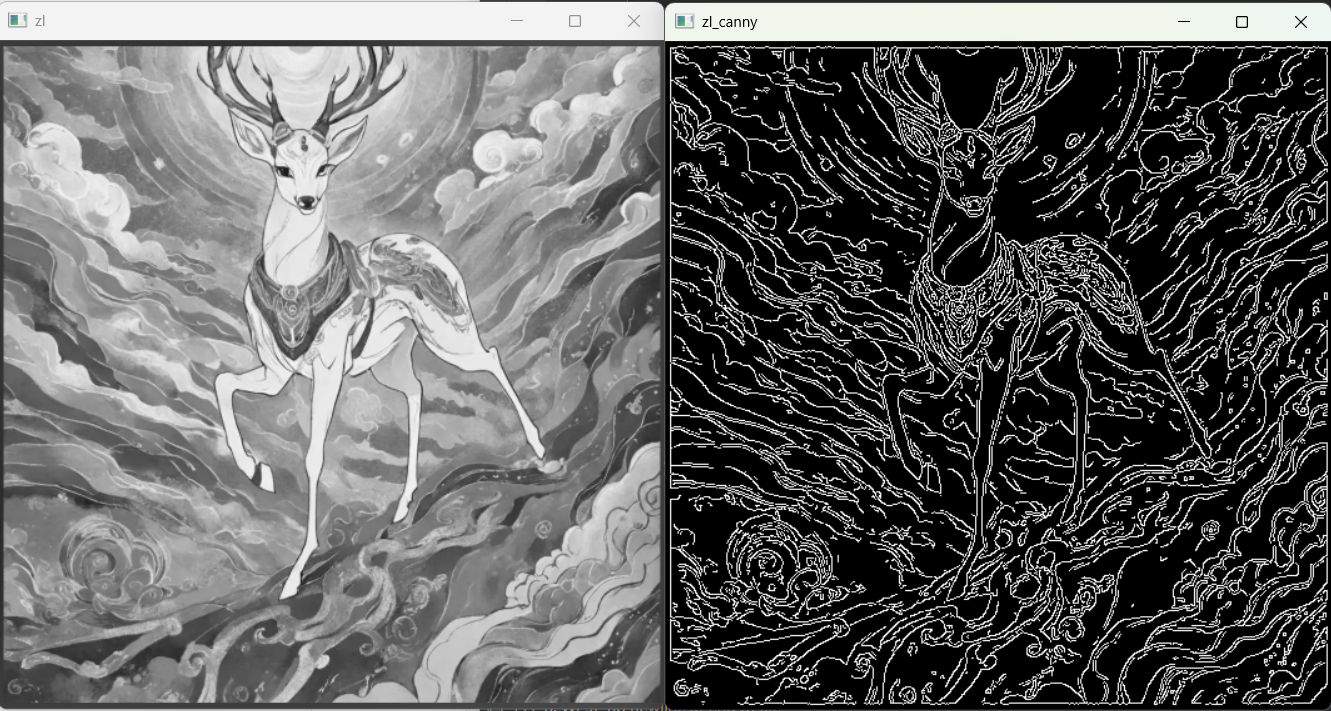

运行结果：

三、实战总结与技巧

形态学操作选型 ：
- 去除小噪点、细化轮廓：用开运算；
- 填补小空洞、连接断裂轮廓：用闭运算；
- 提取轮廓：用梯度运算；
- 提取亮 / 暗细节：用顶帽 / 黑帽运算。
边缘检测选型 ：
- 快速分方向检测：用 Sobel；
- 高精度小核检测：用 Scharr；
- 简单全方向检测：用 Laplacian（需降噪）；
- 最优效果检测：用 Canny（调整双阈值是关键）。
通用技巧 ：
- 形态学操作的 kernel 大小和迭代次数需根据图像实际情况调整，核越大、迭代次数越多，效果越明显；
- 边缘检测前建议将图像转为灰度图，减少计算量；
- Sobel/Scharr/Laplacian 需用cv2.CV_64F格式保留负数，再通过convertScaleAbs还原完整边缘。

四、写在最后

OpenCV 的形态学操作和边缘检测是计算机视觉的入门必修课，掌握这些基础操作后，可进一步应用到目标检测、图像分割、特征提取等复杂场景。建议大家结合不同的测试图像（如文字、指纹、自然图像）反复调试参数，直观感受不同算法的效果差异，才能真正理解其原理和适用场景。

总结

形态学操作核心是基于结构元素的像素遍历运算，腐蚀 / 膨胀是基础，开 / 闭运算、梯度、顶帽 / 黑帽是组合应用；
边缘检测中，Sobel/Scharr 是一阶微分算子（分方向），Laplacian 是二阶微分算子（全方向），Canny 是最优算法（多阶段处理）；
实战中需根据场景选择合适的算法，并调整核心参数（如 kernel 大小、迭代次数、阈值）以达到最佳效果。
