零基础入门学用物联网（ESP8266） 第一部分 基础知识篇（二）

参考教程：https://www.bilibili.com/video/BV1L7411c7jw/?spm_id_from=333.1387.favlist.content.click

四、ESP8266作为网络服务器

1、建立基本网络服务器

（1）网络服务器有很多种类型，通常承担网络服务器工作的设备都是运算能力比较强大的电脑。ESP866-NodeMCU虽然只能实现一些基本的网络服务功能，不过这些基本的网络服务功能已经足够开发物联网项目了。

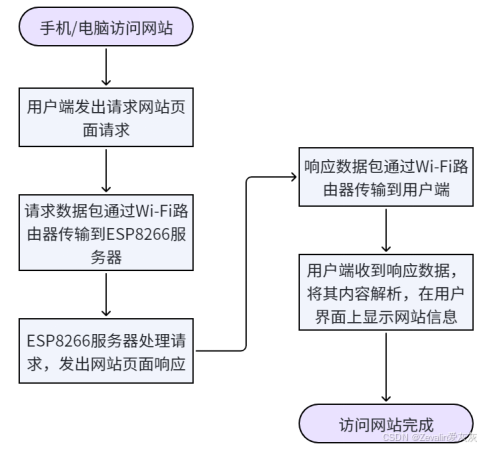

（2）如果ESP866-NodeMCU作为服务器，与电脑主机、手机都接入同一个Wi-Fi网络中，那么电脑或者手机想要访问ESP866-NodeMCU的网站首页，大致流程如下所示。

（3）ESP8266WebServer类是网络服务器的抽象，创建对象时，需将应用层服务对应的运输层端口号传入构造函数中，针对HTTP协议，其使用的运输层熟知端口号为80。ESP8266WebServer类的成员函数有如下几个（包括但不限于）：

①begin：启动ESP8266的网络服务功能，该函数无参数。

②on：配置网络服务器如何处理用户端发来的不同的HTTP请求。

其有三个参数，第一个参数为用户端可能请求访问的网站目录（以字符串的形式表示，比如根目录"/"），第二个参数为请求行中的方法（可省略，省略则不判断），第三个参数为一个函数句柄，当用户端用指定方法请求访问第一个参数指定的目录时，服务器执行函数句柄指向的子函数，子函数中一般有响应HTTP请求并发出响应报文的语句

③onNotFound：配置网络服务器如何处理用户端发来的无法满足的HTTP请求。

其只有一个参数，为一个函数句柄，当用户端请求访问的目录不存在时，服务器执行函数句柄指向的子函数，子函数中一般有响应HTTP请求并发出"错误提示"响应报文的语句

④send：发送HTTP响应报文。

其有三个参数，第一个参数为状态码（比如404表示找不到页面），第二个参数为首部行的首部字段名（比如"text/plain"表示纯文本，"text/html"表示网页代码），第三个参数为首部字段名对应的值（比如纯文本对应的应为一段文本，用户收到后将其解读为纯文本信息），有时候没有需要特别添加的首部行，则后两个参数可省略

⑤handleClient：处理客户端的请求（这不是配置函数，而是功能函数，需要反复调用），该函数无参数。

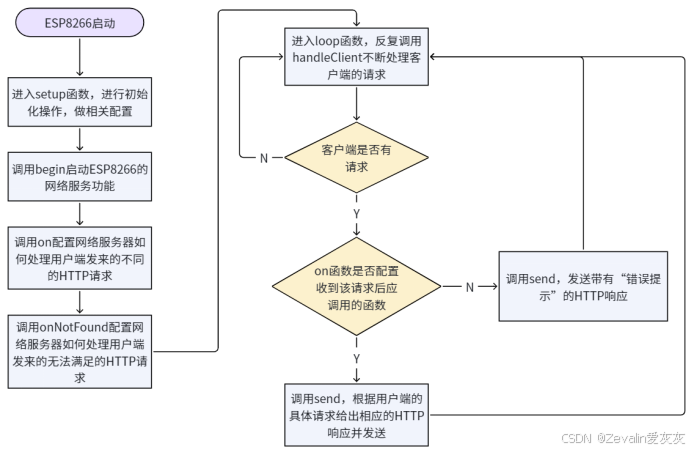

（4）使用ESP8266实现最基本的网页服务功能，其程序流程如下图所示。

（5）将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，开启电脑热点"Zevalin_Computer"，ESP8266会建立起一个小型服务器，接下来打开浏览器，在地址栏中输入NodeMCU的IP地址并按下回车，可以看到"Hello from ESP8266"的文本信息。

#include <ESP8266WiFi.h>        //ESP8266WiFi库
#include <ESP8266WiFiMulti.h>   //ESP8266WiFiMulti库
#include <ESP8266WebServer.h>   //ESP8266WebServer库

ESP8266WiFiMulti wifiMulti;     //建立ESP8266WiFiMulti对象,对象名称是'wifiMulti'
ESP8266WebServer esp8266_server(80); //建立ESP8266WebServer对象，对象名称为esp8266_server

void handleRoot() {     //处理网站根目录"/"的访问请求
  esp8266_server.send(200, "text/plain", "Hello from ESP8266");
}
void handleNotFound(){  //处理404情况
  esp8266_server.send(404, "text/plain", "404: Not found");
}

void setup(void){
  Serial.begin(9600);          //启动串口通讯

  //配置Wi-Fi网络的所有可能选项
  wifiMulti.addAP("Zevalin_Computer", "00114514");
  wifiMulti.addAP("Zevalin_esp8266", "00114514");

  int i = 0;
  while (wifiMulti.run() != WL_CONNECTED) {   //连接信号最强的Wi-Fi网络
    delay(1000);
    Serial.print(i++); Serial.print(' ');
  }
  Serial.println('\n');
  Serial.print("Connected to ");  Serial.println(WiFi.SSID());
  Serial.print("IP address:\t");  Serial.println(WiFi.localIP());

//--------"启动网络服务功能"程序部分开始--------
  esp8266_server.begin();
  esp8266_server.on("/", handleRoot);
  esp8266_server.onNotFound(handleNotFound);
//--------"启动网络服务功能"程序部分结束--------
  Serial.println("HTTP esp8266_server started"); //告知用户ESP8266网络服务功能已经启动
}

void loop(void){
  esp8266_server.handleClient();     //处理http服务器访问
}


2、通过网络服务实现开发板基本控制

（1）进一步介绍ESP8266WebServer类的成员函数：

①on函数除了能够配置收到用户端请求（GET方法）后给出相应的回应，还能配置收到用户端请求（POST请求）后做出相应的行为，比如"点灯"。

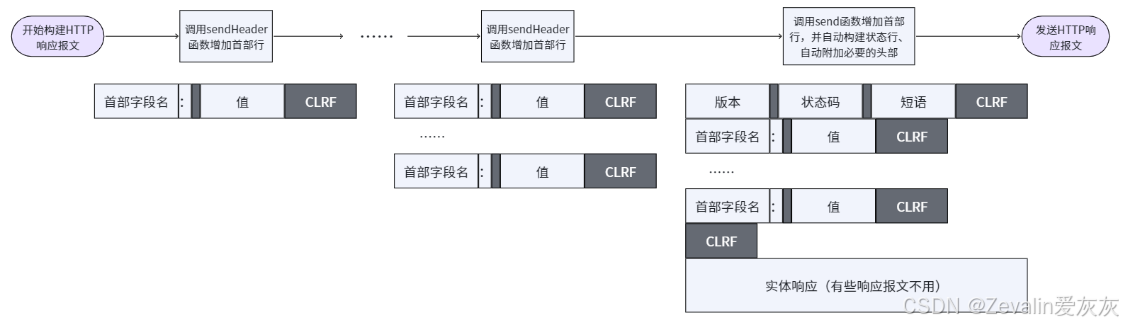

②sendHeader函数用于向HTTP响应报文中的响应头部添加一个首部行，它与send函数的区别是，调用sendHeader添加首部行后不会将响应报文立即发送，而调用send函数则会立即将响应报文立即发送，且send函数会自动构建状态行、自动附加必要的头部。

（2）使用ESP8266实现通过网络服务实现开发板基本的点灯控制，其程序流程如下图所示。

（3）将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，开启电脑热点"Zevalin_Computer"，ESP8266会建立起一个小型服务器，接下来打开浏览器，在地址栏中输入NodeMCU的IP地址并按下回车，可以看到一个标识文本为"Toggle LED"的按键，按下它后浏览器向开发板发送POST请求，开发板就会切换LED的状态，同时浏览器的页面将跳转回根目录。

#include <ESP8266WiFi.h>        //ESP8266WiFi库
#include <ESP8266WiFiMulti.h>   //ESP8266WiFiMulti库
#include <ESP8266WebServer.h>   //ESP8266WebServer库

ESP8266WiFiMulti wifiMulti;     //建立ESP8266WiFiMulti对象,对象名称是'wifiMulti'
ESP8266WebServer esp8266_server(80); //建立ESP8266WebServer对象，对象名称为esp8266_server

void handleRoot() {      //处理根目录请求（网站主页给出一个"Toggle LED"按键，按下它将用POST方法发送"/LED"的目录请求）
  esp8266_server.send(200, "text/html", "<form action=\"/LED\" method=\"POST\"><input type=\"submit\" value=\"Toggle LED\"></form>");
}
void handleLED() {       //处理LED控制请求
  digitalWrite(LED_BUILTIN,!digitalRead(LED_BUILTIN)); //改变LED的点亮或者熄灭状态
  esp8266_server.sendHeader("Location","/");           //跳转回页面根目录
  esp8266_server.send(303);                            //发送Http相应代码303跳转
}
void handleNotFound(){  //处理404情况
  esp8266_server.send(404, "text/plain", "404: Not found");
}

void setup(void){
  Serial.begin(9600);           //启动串口通讯
  pinMode(LED_BUILTIN, OUTPUT); //设置内置LED引脚为输出模式以便控制LED

  wifiMulti.addAP("Zevalin_Computer", "00114514");
  wifiMulti.addAP("Zevalin_esp8266", "00114514");
  int i = 0;
  while (wifiMulti.run() != WL_CONNECTED) {   //连接信号最强的Wi-Fi网络
    delay(1000); Serial.print(i++); Serial.print(' ');
  }
  Serial.println('\n');
  Serial.print("Connected to "); Serial.println(WiFi.SSID());
  Serial.print("IP address:\t");  Serial.println(WiFi.localIP());

  esp8266_server.begin();                            //启动网站服务
  esp8266_server.on("/", HTTP_GET, handleRoot);    //设置服务器根目录即'/'的函数'handleRoot'
  esp8266_server.on("/LED", HTTP_POST, handleLED); //设置处理LED控制请求的函数'handleLED'
  esp8266_server.onNotFound(handleNotFound);       //设置处理404情况的函数'handleNotFound'
  Serial.println("HTTP esp8266_server started"); //告知用户ESP8266网络服务功能已经启动
}
void loop(void){
  esp8266_server.handleClient();     //处理http服务器访问
}

3、通过网络服务将开发板引脚状态显示在网页中

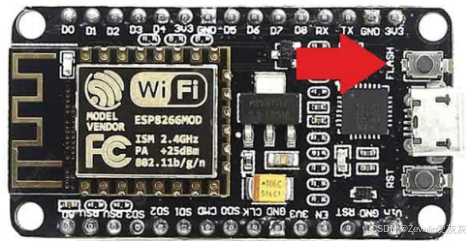

（1）为了便于学习，本节将使用D3引脚作为演示案例，因为它已经与开发板上的FLASH按键开关连接好了，当没有按下该按键时D3引脚将会保持高电平状态，当按下该按键时D3引脚会保持低电平状态。

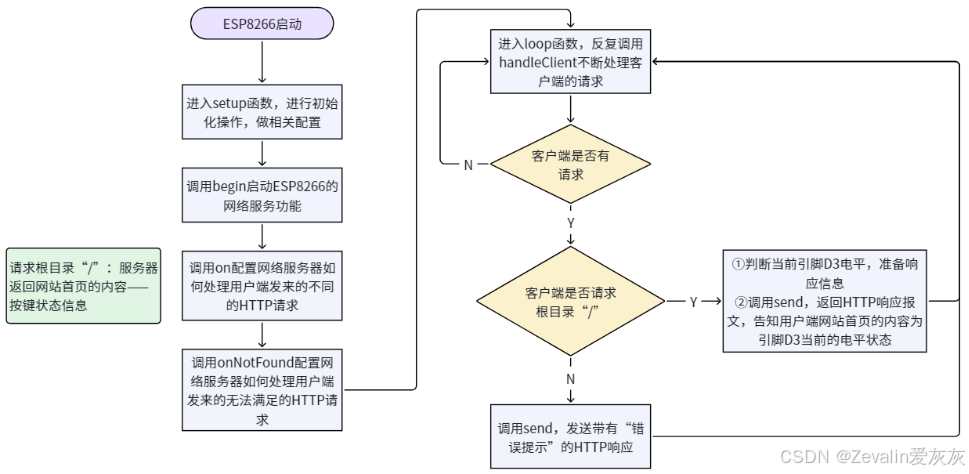

（2）使用ESP8266实现通过网络服务将开发板引脚状态显示在网页中，其程序流程如下图所示。

（3）将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，开启电脑热点"Zevalin_Computer"，ESP8266会建立起一个小型服务器，接下来打开浏览器，在地址栏中输入NodeMCU的IP地址并按下回车，可以看到网页中打印出D3引脚的电平信息，按下FLASH开关不松开，然后刷新网页，可以看到网页中打印出D3引脚的电平信息发生变化。

#include <ESP8266WiFi.h>        //ESP8266WiFi库
#include <ESP8266WiFiMulti.h>   //ESP8266WiFiMulti库
#include <ESP8266WebServer.h>   //ESP8266WebServer库

#define buttonPin D3            //按钮引脚D3宏定义
ESP8266WiFiMulti wifiMulti;     //建立ESP8266WiFiMulti对象,对象名称是'wifiMulti'
ESP8266WebServer esp8266_server(80); //建立ESP8266WebServer对象，对象名称为esp8266_server
bool pinState;       //存储引脚状态的变量

void handleRoot(){
  String displayPinState;                    //定义存储按键状态的字符串变量
  if(pinState == HIGH){                      //当按键引脚D3为高电平
    displayPinState = "Button State: HIGH"; //字符串赋值高电平信息
  }
  else{                                       //当按键引脚D3为低电平
    displayPinState = "Button State: LOW";  //字符串赋值低电平信息
  }
  esp8266_server.send(200, "text/plain", displayPinState);  //向浏览器发送按键状态信息
}
void handleNotFound(){  //处理404情况
  esp8266_server.send(404, "text/plain", "404: Not found");
}

void setup(void){
  Serial.begin(9600);               //启动串口通讯
  pinMode(buttonPin, INPUT_PULLUP); //将按键引脚设置为输入上拉模式
  wifiMulti.addAP("Zevalin_Computer", "00114514");
  wifiMulti.addAP("Zevalin_esp8266", "00114514");
  int i = 0;
  while (wifiMulti.run() != WL_CONNECTED) {   //连接信号最强的Wi-Fi网络
    delay(1000); Serial.print(i++); Serial.print(' ');
  }
  Serial.println('\n');
  Serial.print("Connected to "); Serial.println(WiFi.SSID());
  Serial.print("IP address:\t"); Serial.println(WiFi.localIP());

  esp8266_server.begin();                        //启动网站服务
  esp8266_server.on("/", handleRoot);           //设置服务器根目录的函数'handleRoot'
  esp8266_server.onNotFound(handleNotFound);    //设置处理404情况的函数'handleNotFound'
  Serial.println("HTTP esp8266_server started"); //告知用户ESP8266网络服务功能已经启动
}
void loop(void){
  esp8266_server.handleClient();     //不断处理http服务器访问
  pinState = digitalRead(buttonPin); //不断获取引脚状态
}

（4）以上程序虽然能让客户端获取引脚状态，但如果引脚状态更新，而客户端又没有发送新的HTTP请求（刷新网页相当于重新发出一次HTTP请求），那么客户端显示的引脚状态是错误的。为了解决这个问题，可以修改handleRoot函数，使它向客户端发送的不再是简单的D3引脚电平状态字符串，而是一串稍复杂的html代码，其对应的网页除了打印D3引脚电平状态信息以外，还会每隔5s自动刷新一次，即发送一次新的HTTP请求，这样，服务器就能每隔5s将最新的D3引脚电平状态与客户端同步一次。

void handleRoot() {   //处理网站目录"/"的访问请求
  esp8266_server.send(200, "text/html", sendHTML(pinState));
}

String sendHTML(bool buttonState){
  String htmlCode = "<!DOCTYPE html> <html>\n";
  htmlCode +="<head><meta http-equiv='refresh' content='5'/>\n";   //该页面每隔5s自动刷新一次，也就是说每隔5s发出一次访问根目录请求
  htmlCode +="<title>ESP8266 Butoon State</title>\n";
  htmlCode +="<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}\n";
  htmlCode +="body{margin-top: 50px;} h1 {color: #444444;margin: 50px auto 30px;} h3 {color: #444444;margin-bottom: 50px;}\n";
  htmlCode +="</style>\n";
  htmlCode +="</head>\n";
  htmlCode +="<body>\n";
  htmlCode +="<h1>ESP8266 BUTTON STATE</h1>\n";

  if(buttonState)    //根据D3引脚状态制定相应的html代码，客户端接收后将其对应的网页信息打印在浏览器中
    {htmlCode +="<p>Button Status: HIGH</p>\n";}
  else
    {htmlCode +="<p>Button Status: LOW</p>\n";}

  htmlCode +="</body>\n";
  htmlCode +="</html>\n";

  return htmlCode;
}

五、ESP8266闪存文件系统及应用

1、ESP8266闪存文件系统介绍

（1）通常来说，ESP8266闪存文件系统（Serial Peripheral Interface Flash File System）有4MB的空间，1MB空间用于存储应用程序，3MB空间用于存储文件（其中有一部分是系统文件，不可修改）。

（2）SPIFFS是FS库提供的一个类（或者说实例），是对闪存文件系统的抽象。SPIFFS提供的几个成员函数如下：

①format函数：用于清除闪存中专门用于存放文件的"SPIFFS文件系统分区"里的数据，不会影响主程序。

②begin函数：用于启动闪存文件系统，并返回启动结果（True表示成功，False表示失败，失败并不意味着系统损坏，可能是配置有问题导致的）。

③open函数：用于以指定方式打开指定文件，其第一个参数为文件路径（或者说被操作文件的位置及名称），第二个参数为打开方式（字符串"w"表示写访问，字符串"r"表示读访问，字符串"a"表示追加信息）。

④exists函数：用于判断闪存中是否有指定文件，函数参数为文件路径（或者说指定文件的位置及名称）。

⑤openDir函数：用于打开指定路径的"目录"，并返回一个Dir对象，函数参数为被读取的文件夹路径。

⑥remove函数：用于移除指定文件，函数参数为文件路径（或者说指定文件的位置及名称），如移除成功则返回True，否则返回False（如需要移除的文件本就不存在）。

⑦info函数：用于获取闪存文件系统信息，以FSInfo对象的类型返回。

（3）File也是FS库提供的一个类，是对文件的抽象，使用open函数打开一个文件时，open函数的返回值类型就是File。File类提供的成员函数如下：

①println函数：向File对象指向的文件中写入字符串信息，函数参数为字符串。（用"w"方式打开文件时，每次写入前都会先将文件原有内容清除，而用"a"方式打开文件时，每次写入都是直接在文件原有内容后面追加新内容）

②read函数：从File对象指向的文件中读取一个字符的信息并返回，然后文件指针右移一字节，指向下一个字符。

③close函数：关闭File对象指向的文件，防止其它代码段对文件进行误操作。

④size函数：获取File对象指向的文件大小并返回，单位为字节。

（4）Dir也是FS库提供的一个类，是对目录的抽象，有一个文件指针成员指向目录中的其中一个文件，使用openDir函数打开一个文件夹时，openDir函数的返回值类型就是Dir。Dir类提供的成员函数如下：

①next函数：用于检查目录中是否还有"下一个文件"，如有则返回True，文件指针成员指向"下一个文件"，如无则返回False。

②fileName函数：用于获取Dir对象的文件指针指向的文件的名称。

（5）FSInfo也是FS库提供的一个类，其成员属性是闪存文件系统的信息，比如可用空间总和、已用空间等，使用info函数获取闪存文件系统信息时，info函数的返回值类型就是FSInfo。

2、ESP8266闪存文件系统基本操作示例

（1）在菜单栏中选择"工具"→"Flash Size"，弹出的几个选项用于指示用户需要使用的闪存文件系统空间大小，比如程序员需要使用1MB的闪存文件系统空间，则选择"4MB(FS:1MB OTA:~1019KB)"即可。

（2）将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序向闪存文件系统写入指定信息。

#include <FS.h>

String file_name = "/taichi-maker/notes.txt"; //被读取的文件位置和名称

void setup() {
  Serial.begin(9600);
  Serial.println("");

  Serial.println("SPIFFS format start");
  SPIFFS.format();     //格式化闪存文件系统
  Serial.println("SPIFFS format finish");

  if(SPIFFS.begin()){  //启动闪存文件系统
    Serial.println("SPIFFS Started.");
  }
  else
  {
    Serial.println("SPIFFS Failed to Start.");
  }

  File dataFile = SPIFFS.open(file_name, "w"); //建立File对象用于向SPIFFS中的file对象（即/notes.txt）写入信息
  dataFile.println("Hello IOT World.");        //向dataFile写入字符串信息
  dataFile.close();                             //完成文件写入后关闭文件
  Serial.println("Finished Writing data to SPIFFS");
}

void loop() {

}

（3）在上一程序运行后，将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序从闪存文件系统读取先前写入的信息。

#include <FS.h>

String file_name = "/taichi-maker/notes.txt";              //被读取的文件位置和名称

void setup() {
  Serial.begin(9600);
  Serial.println("");

  if(SPIFFS.begin()){   //启动闪存文件系统
    Serial.println("SPIFFS Started.");
  }
  else {
    Serial.println("SPIFFS Failed to Start.");
  }

  //确认闪存中是否有file_name文件
  if (SPIFFS.exists(file_name)){
    Serial.print(file_name);
    Serial.println(" FOUND.");
  }
  else {
    Serial.print(file_name);
    Serial.print(" NOT FOUND.");
  }

  //建立File对象用于从SPIFFS中读取文件
  File dataFile = SPIFFS.open(file_name, "r");

  //读取文件内容并且通过串口监视器输出文件信息
  for(int i=0; i<dataFile.size(); i++){
    Serial.print((char)dataFile.read());    //从文件中读取1个字符并以char类型输出
  }

  //完成文件读取后关闭文件
  dataFile.close();
}

void loop() {

}

（4）在上一程序运行后，将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序向闪存文件系统中的文件添加信息。

#include <FS.h>

String file_name = "/taichi-maker/notes.txt";              //被读取的文件位置和名称

void setup(){
  Serial.begin(9600);
  Serial.println("");

  if(SPIFFS.begin()){  //启动闪存文件系统
    Serial.println("SPIFFS Started.");
  }
  else{
    Serial.println("SPIFFS Failed to Start.");
  }

  //确认闪存中是否有file_name文件
  if (SPIFFS.exists(file_name)){
    Serial.print(file_name);
    Serial.println(" FOUND.");

    File dataFile = SPIFFS.open(file_name, "a"); //建立File对象用于向SPIFFS中的file对象（即/notes.txt）写入信息
    dataFile.println("This is Appended Info.");  //向dataFile添加字符串信息
    dataFile.close();                            //完成文件操作后关闭文件
    Serial.println("Finished Appending data to SPIFFS");

  }
  else{
    Serial.print(file_name);
    Serial.print(" NOT FOUND.");
  }
}

void loop(){

}

（5）在上一程序运行后，将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序读取闪存文件系统指定目录中的内容。

#include <FS.h>

String file_name = "/taichi-maker/myFile.txt"; //被读取的文件位置和名称
String folder_name = "/taichi-maker";          //被读取的文件夹

void setup(){
  Serial.begin(9600);
  Serial.println("");

  if(SPIFFS.begin()){   //启动闪存文件系统
    Serial.println("SPIFFS Started.");
  }
  else{
    Serial.println("SPIFFS Failed to Start.");
  }

  File dataFile = SPIFFS.open(file_name, "w"); //建立File对象用于向SPIFFS中的file对象（即myFile.txt）写入信息
  dataFile.println("Hello Taichi-Maker.");     //向dataFile写入字符串信息
  dataFile.close();                             //完成文件写入后关闭文件
  Serial.println(F("Finished Writing data to SPIFFS"));

  //显示目录中文件内容以及文件大小
  Dir dir = SPIFFS.openDir(folder_name);  //建立"目录"对象

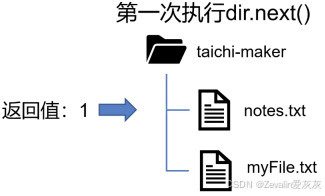

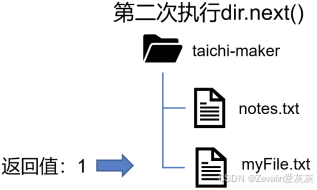

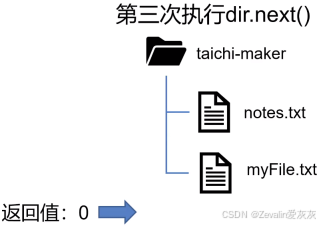

  while (dir.next()){    //dir.next()用于检查目录中是否还有"下一个文件"
    Serial.println(dir.fileName()); //输出文件名
  }
}

void loop(){

}

（6）在上一程序运行后，将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序从闪存文件系统中删除指定文件。

#include <FS.h>

String file_name = "/taichi-maker/notes.txt";              //被读取的文件位置和名称

void setup(){
  Serial.begin(9600);
  Serial.println("");

  if(SPIFFS.begin()){   //启动闪存文件系统
    Serial.println("SPIFFS Started.");
  }
  else{
    Serial.println("SPIFFS Failed to Start.");
  }

  if (SPIFFS.remove(file_name)){  //从闪存中删除file_name文件
    Serial.print(file_name);
    Serial.println(" remove sucess");
  }
  else{
    Serial.print(file_name);
    Serial.println(" remove fail");
  }
}

void loop(){

}

（7）在上一程序运行后，将以下示例程序粘贴到代码区中，然后将其编译并上传NodeMCU开发板，这样即可通过程序获取闪存文件系统的信息，如可用空间总和等。

#include <FS.h>

FSInfo fs_info;

void setup(){
  Serial.begin(9600);

  SPIFFS.begin();       //启动SPIFFS
  Serial.println(""); Serial.println("SPIFFS Started.");

  //闪存文件系统信息
  SPIFFS.info(fs_info);

  //可用空间总和（单位：字节）
  Serial.print("totalBytes: ");
  Serial.print(fs_info.totalBytes);
  Serial.println(" Bytes");

  //已用空间（单位：字节）
  Serial.print("usedBytes: ");
  Serial.print(fs_info.usedBytes);
  Serial.println(" Bytes");

  //最大文件名字符限制（含路径和'\0'）
  Serial.print("maxPathLength: ");
  Serial.println(fs_info.maxPathLength);

  //最多允许打开文件数量
  Serial.print("maxOpenFiles: ");
  Serial.println(fs_info.maxOpenFiles);

  //存储块大小
  Serial.print("blockSize: ");
  Serial.println(fs_info.blockSize);

  //存储页大小
  Serial.print("pageSize: ");
  Serial.println(fs_info.pageSize);
}

void loop(){

}

3、通过Arduino IDE向闪存文件系统上传文件
