TDengine IDMP 组态面板 —— 创建组态

创建组态

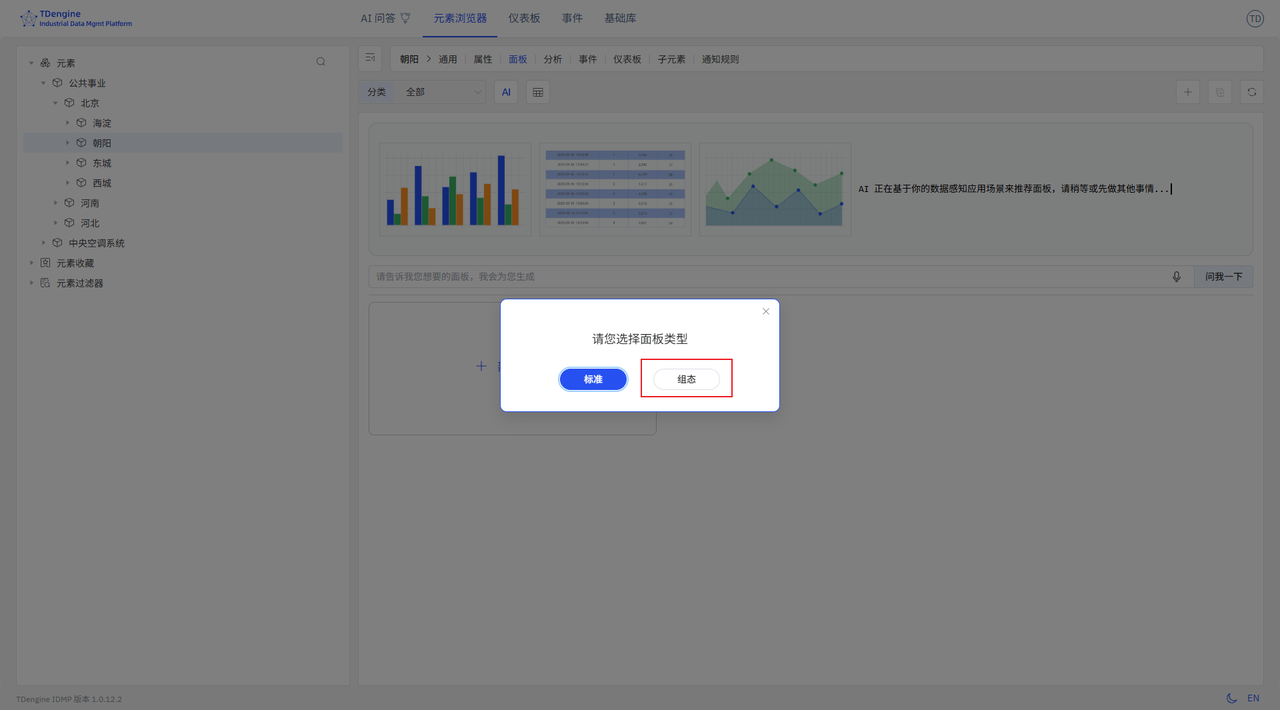

选择元素,然后选择面板,点击新建面板,然后选择组态即进入组态编辑界面。

设计组态,分为如下步骤:

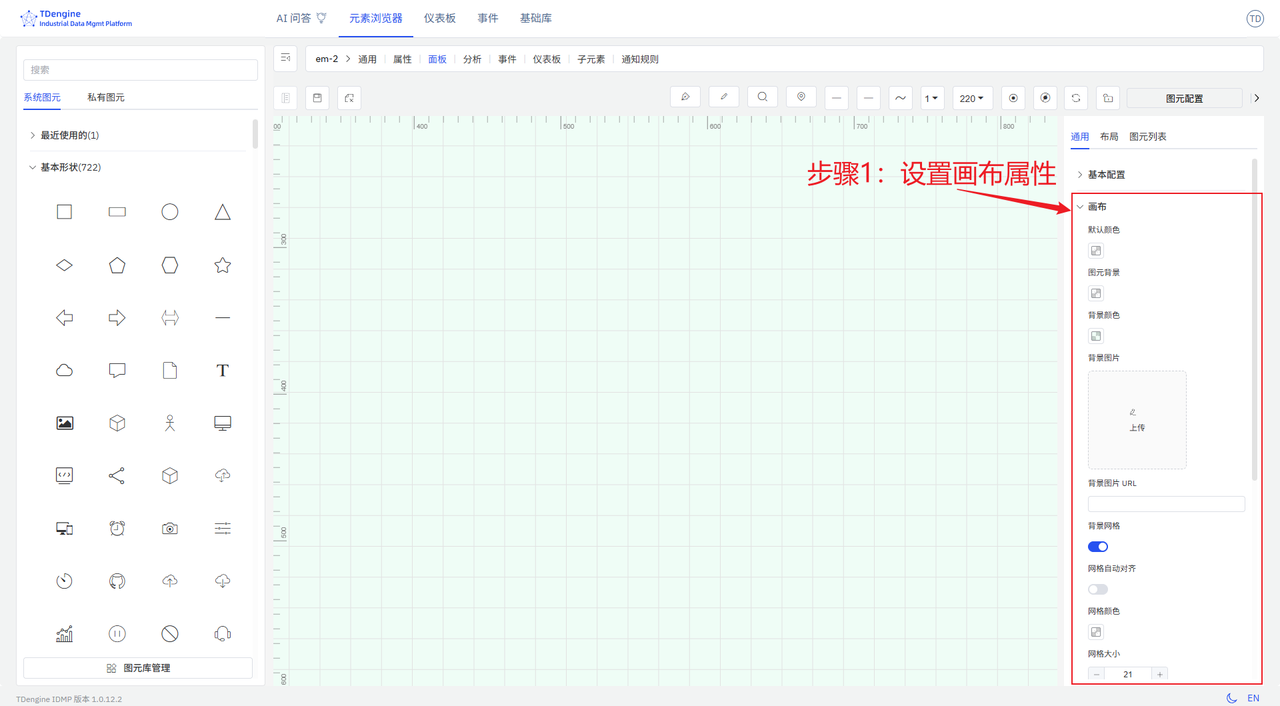

  1. 设置画布的属性,包括布局、颜色、背景颜色、网格等

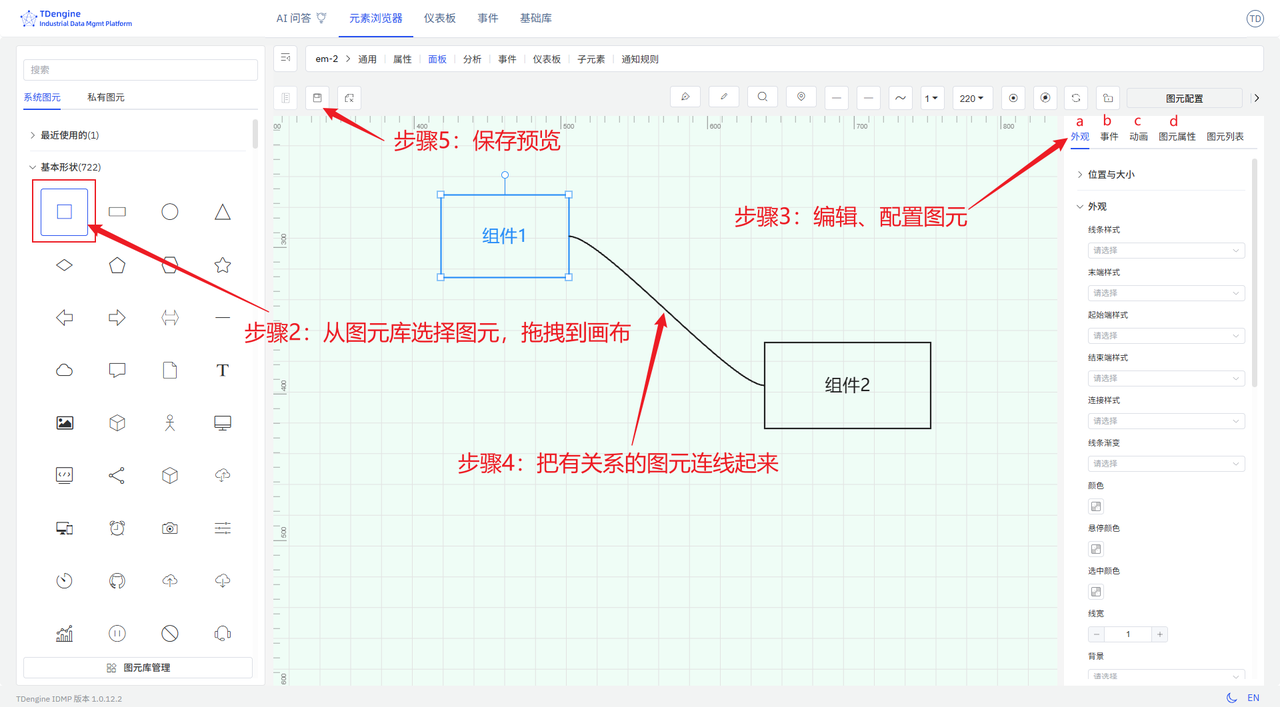

  2. 从图元库选择图元,拖拽到画布

  3. 编辑、配置图元,包括:

    • 给图元配置文本、颜色、背景颜色等
    • 给图元配置事件,设置事件类型(比如点击、图元值变化)、事件行为(比如设置图元属性、播放动画)、触发条件(比如阈值判断),让数据驱动图元的展示效果
    • 给图元加上动画效果,系统内置了上下跳动、左右跳动、心跳、旋转等多种动画效果,你可以自定义动画。
    • 配置图元属性,包括值、进度、进度颜色、状态等,并且与 IDMP 元素的属性绑定,这样采集的数据就能实时驱动图元的展示。
  4. 把有关系的图元连线起来,可以配置连线类型以及连线动画

  5. 编辑过程中,可以预览,编辑完后,保存即可

这些步骤不是需要固定按照顺序执行,可以打乱。

关于 TDengine

TDengine 专为物联网IoT平台、工业大数据平台设计。其中,TDengine TSDB 是一款高性能、分布式的时序数据库(Time Series Database),同时它还带有内建的缓存、流式计算、数据订阅等系统功能;TDengine IDMP 是一款AI原生工业数据管理平台,它通过树状层次结构建立数据目录,对数据进行标准化、情景化,并通过 AI 提供实时分析、可视化、事件管理与报警等功能。
