OpenCV 图像直方图详解：从基础计算到自适应均衡化

引言

图像直方图是图像处理中分析像素分布的核心工具。它通过统计每个灰度级别（或颜色通道）的像素数量，直观地反映了图像的亮度分布、对比度、动态范围等关键信息。无论是图像增强、分割、特征提取还是质量评估，直方图都扮演着不可或缺的角色。

OpenCV 提供了强大的直方图计算函数 cv2.calcHist，支持灰度图、彩色图以及带掩膜的局部统计。同时，OpenCV 还集成了直方图均衡化（cv2.equalizeHist）和自适应直方图均衡化（CLAHE）等增强技术，帮助我们改善图像质量。

本文将通过三个完整的代码片段（整合自实际项目笔记），详细介绍：

灰度图和彩色图的直方图计算与可视化
掩膜（mask）的原理与使用技巧
直方图均衡化及其局限性
自适应直方图均衡化（CLAHE）的实现与优势

环境与依赖

Python 3.x
OpenCV（cv2）
Matplotlib（plt）
NumPy（np）

任务描述

我们将使用两张示例图片（读者可自行准备）：

phone.png：一张包含手机主体的彩色图片（可用于演示掩膜和彩色直方图
black.jpg：一张整体偏暗的图片（用于展示均衡化效果）

通过以下步骤，逐步展示直方图的各种操作：

绘制灰度图的两种直方图（plt.hist 柱状图和 cv2.calcHist 曲线图）
绘制彩色图的三通道直方图
创建掩膜并应用于图像，统计感兴趣区域的直方图
对暗图像进行普通直方图均衡化，观察对比度提升效果
使用 CLAHE 进行自适应均衡化，并与普通均衡化对比

最终，我们将通过图像窗口直观地看到每一步的结果。

实现步骤详解

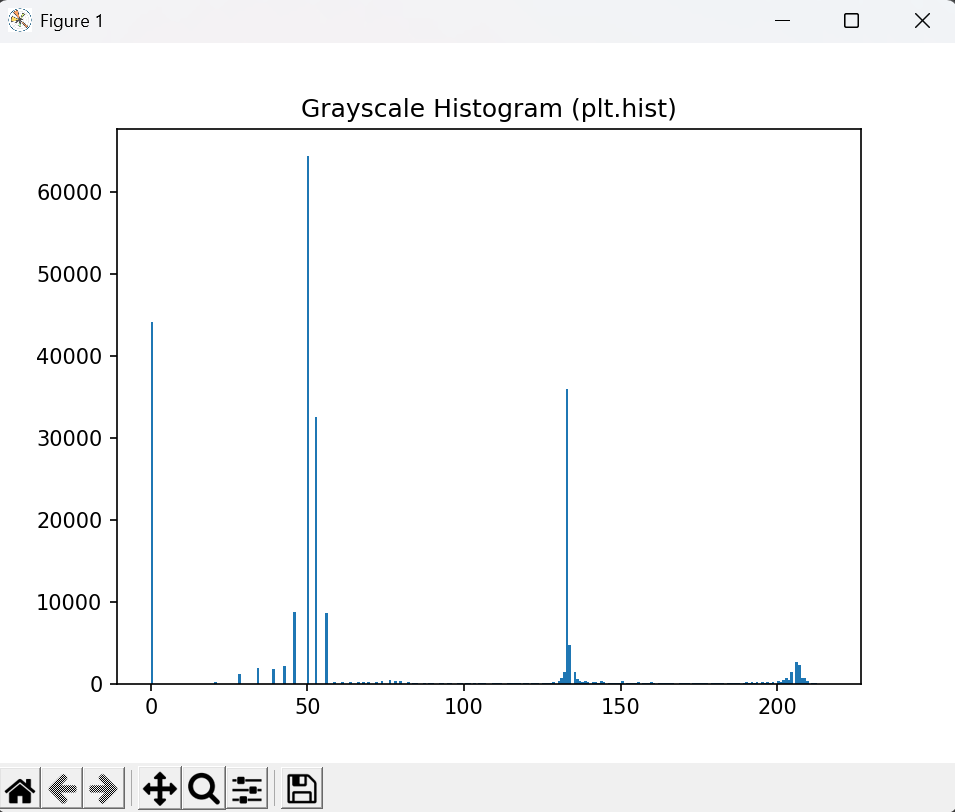

1. 灰度图直方图（Matplotlib hist）

首先，读取一张灰度图像，并用 matplotlib.pyplot.hist 直接绘制直方图。这种方法简单快捷，适合快速预览。

复制代码

import cv2
import matplotlib.pyplot as plt
import numpy as np

# 读取灰度图
phone = cv2.imread('phone.png', cv2.IMREAD_GRAYSCALE)

# 将图像转换为一维数组（ravel() 展平）
a = phone.ravel()

# 绘制直方图，bins=256 表示每个灰度级一个柱子
plt.hist(a, bins=256)
plt.title('Grayscale Histogram (plt.hist)')
plt.show()

说明：

cv2.IMREAD_GRAYSCALE 确保以灰度模式读取。
ravel() 将二维图像数组展平为一维，便于 hist 统计。
bins=256 对应灰度级 0～255 每个值单独一个区间。

结果展示：

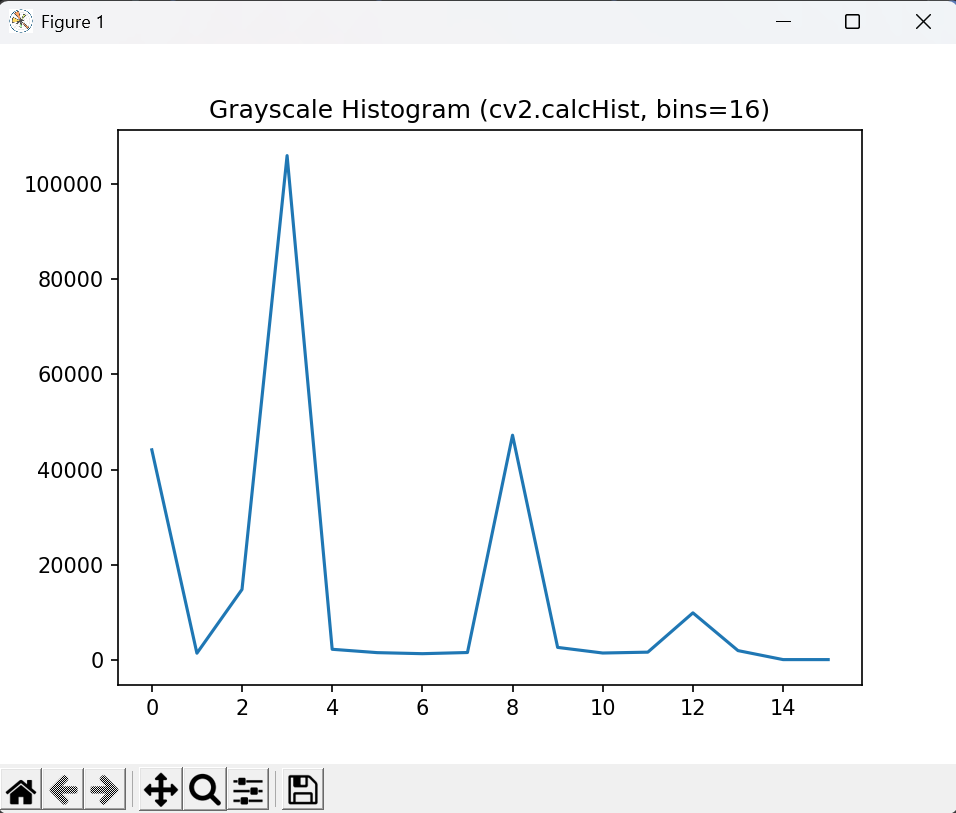

2. 灰度图直方图（cv2.calcHist 曲线）

OpenCV 的 cv2.calcHist 函数返回一个数组，我们可以用 plt.plot 将其绘制成曲线，更适合后续的数据处理。

复制代码

# 使用 calcHist 计算直方图，参数：[图像], [通道], 掩膜, [区间数], 范围
phone_hist = cv2.calcHist([phone], [0], None, [16], [0, 256])

# 绘制曲线
plt.plot(phone_hist)
plt.title('Grayscale Histogram (cv2.calcHist, bins=16)')
plt.show()

参数详解：

[phone]：输入图像，需要用方括号括起来。
[0]：通道索引，灰度图只有一个通道，所以是 [0]。
None：不使用掩膜，统计全图。
[16]：BINS 的数目，这里设为 16，表示将 0～255 的灰度范围分成 16 个区间，每个区间统计像素总和。
[0, 256]：像素值范围，灰度图通常为 0～255（注意上限是开区间）。

结果展示：

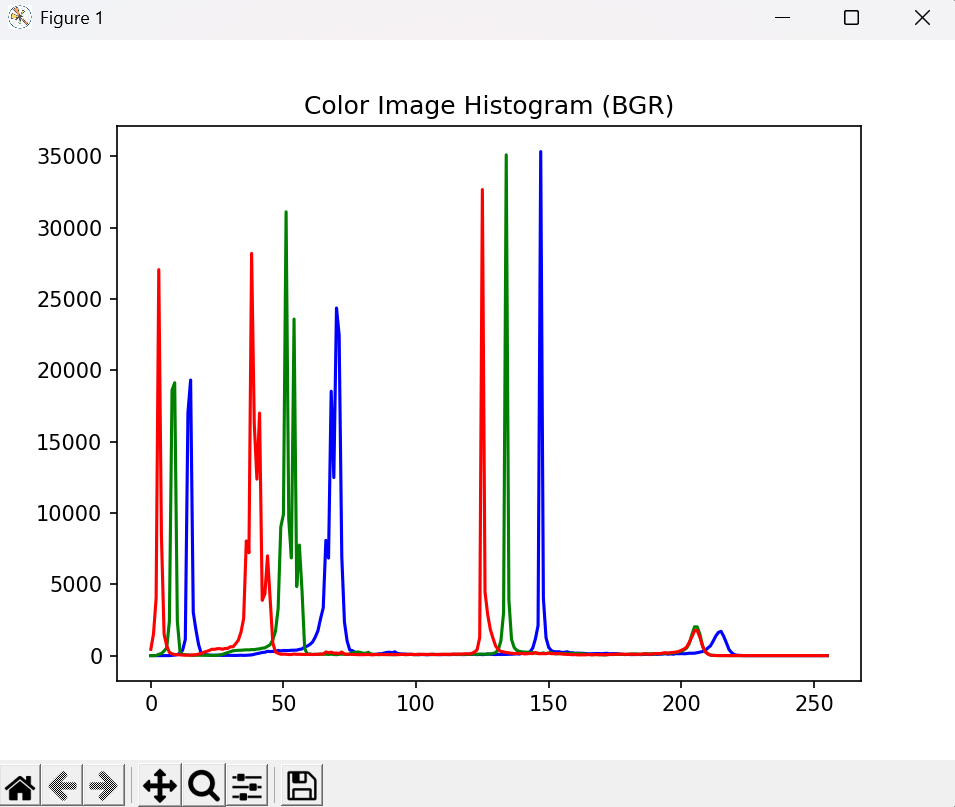

3. 彩色图三通道直方图

对于彩色图像（BGR 格式），我们可以分别计算每个通道的直方图，并用对应颜色绘制在同一张图上。

复制代码

img = cv2.imread('phone.png')  # 默认BGR格式
color = ('b', 'g', 'r')  # 通道颜色顺序

for i, col in enumerate(color):
    histr = cv2.calcHist([img], [i], None, [256], [0, 256])
    plt.plot(histr, color=col)

plt.title('Color Image Histogram (BGR)')
plt.show()

注意：OpenCV 读取彩色图像是 BGR 顺序，因此通道索引 0 对应蓝色，1 对应绿色，2 对应红色。绘制时指定对应颜色，使曲线与实际通道颜色一致。

结果展示：

4. 掩膜（mask）的使用

掩膜是一张二值图像，用于指定直方图统计的区域：只有掩膜中像素值为 255 的区域才会被计入直方图。这在需要分析图像特定部分时非常有用。

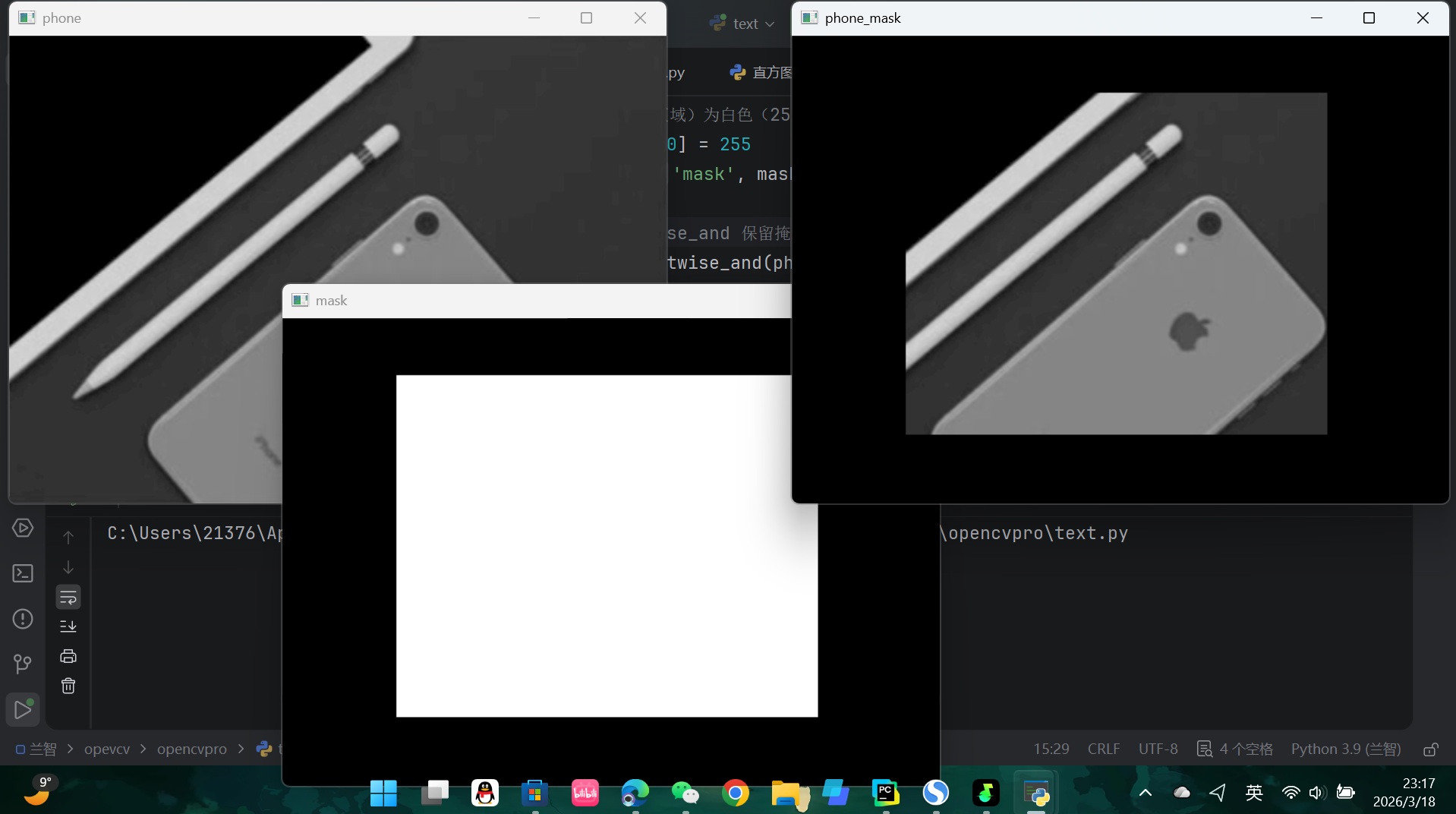

4.1 生成掩膜并观察效果

复制代码

# 读取灰度图
phone = cv2.imread('phone.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('phone', phone)

# 创建掩膜，大小与图像相同，初始全0
mask = np.zeros(phone.shape[:2], np.uint8)
# 设置感兴趣区域（矩形区域）为白色（255）
mask[50:350, 100:470] = 255
cv2.imshow('mask', mask)

# 应用掩膜：使用 bitwise_and 保留掩膜区域
phone_mask = cv2.bitwise_and(phone, phone, mask=mask)
cv2.imshow('phone_mask', phone_mask)

cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.bitwise_and 的作用 ：对两幅图像（或图像与自身）逐像素进行"与"操作，当提供 mask 参数时，只有在掩膜对应位置非零的像素才会被计算（结果图像中保留原像素值），掩膜为零的位置输出 0（黑色）。这里我们将原图与自身进行"与"操作，并传入掩膜，结果只显示掩膜区域的图像内容。

结果展示：

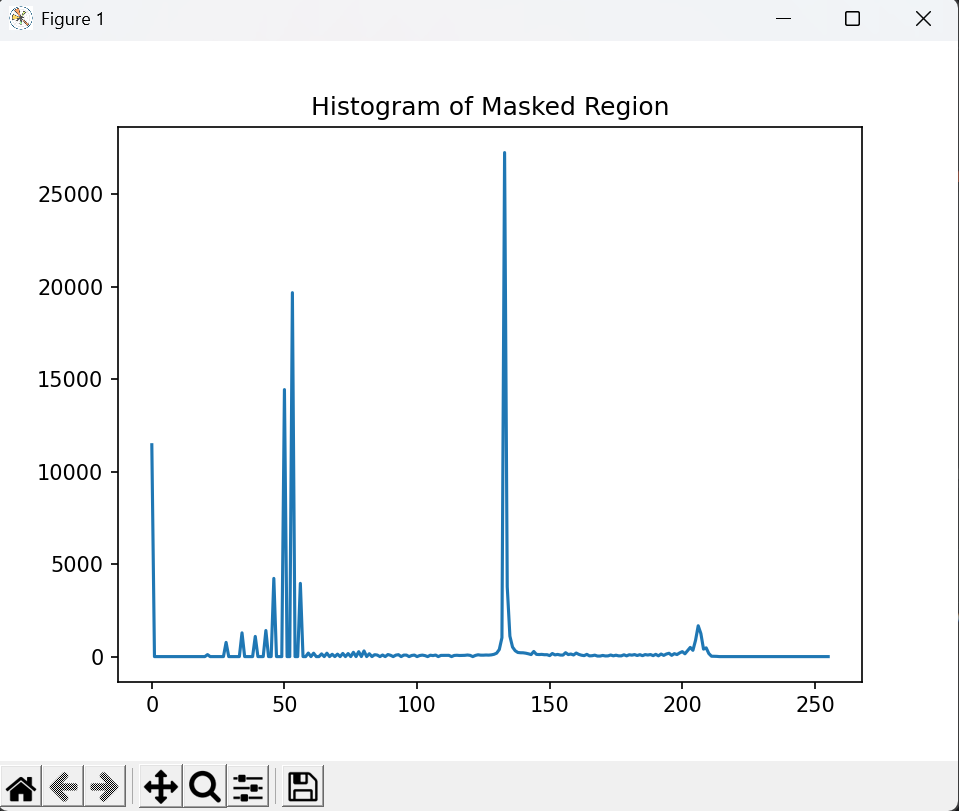

4.2 计算带掩膜的直方图

将掩膜传递给 calcHist 的 mask 参数，即可统计指定区域的直方图。

复制代码

phone_hist_mask = cv2.calcHist([phone], [0], mask, [256], [0, 256])
plt.plot(phone_hist_mask)
plt.title('Histogram of Masked Region')
plt.show()

运行后，曲线只反映矩形区域内的像素分布。

5. 直方图均衡化（Equalization）

直方图均衡化是一种自动调整图像对比度的方法，通过将原始直方图拉伸到更宽的灰度范围，使图像细节更加清晰。

5.1 普通均衡化

使用一张整体偏暗的图像 black.jpg 进行演示。

复制代码

black = cv2.imread('black.jpg', cv2.IMREAD_GRAYSCALE)

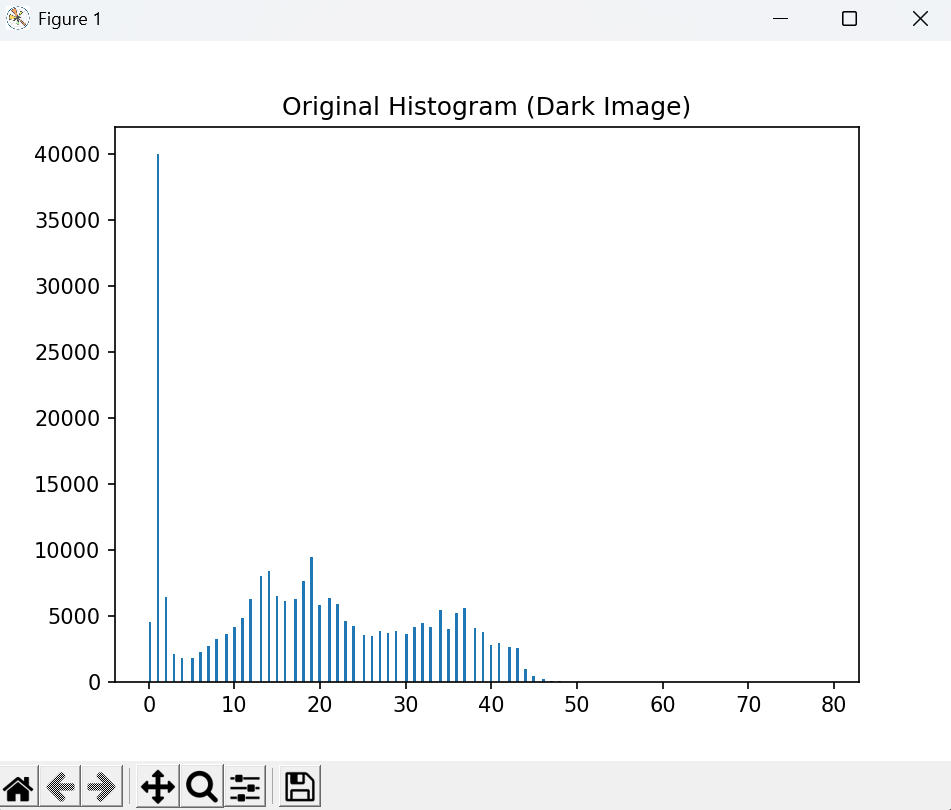

# 原始直方图
plt.hist(black.ravel(), bins=256)
plt.title('Original Histogram (Dark Image)')
plt.show()

# 直方图均衡化
black_equalize = cv2.equalizeHist(black)

# 均衡化后的直方图

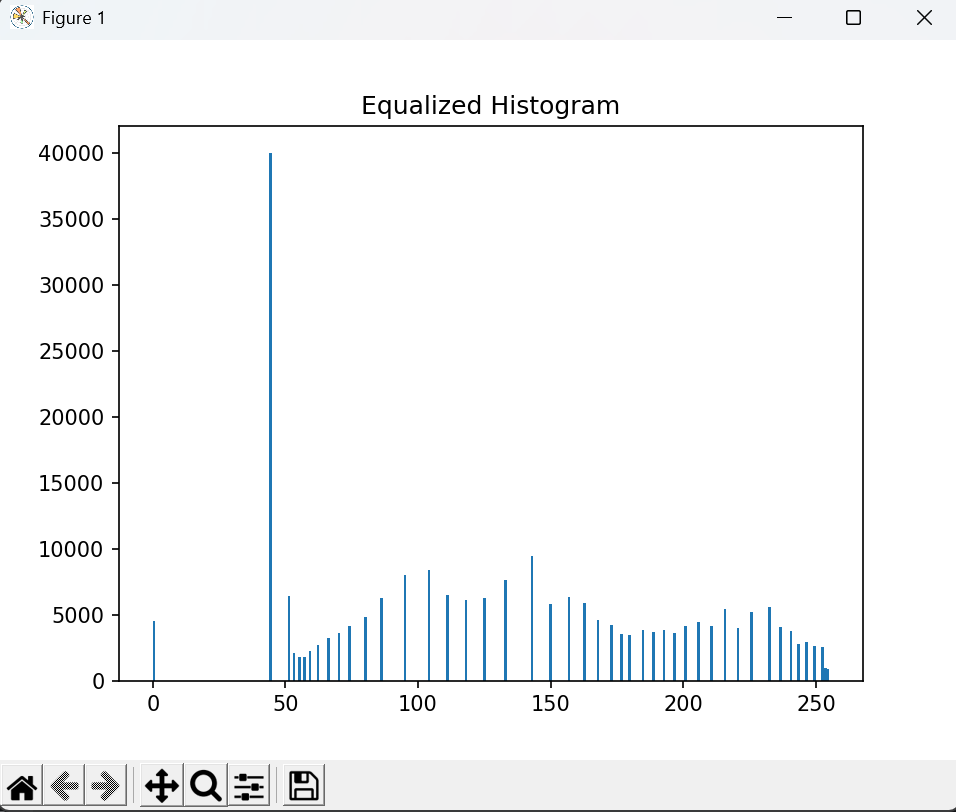

plt.hist(black_equalize.ravel(), bins=256)
plt.title('Equalized Histogram')
plt.show()

# 并排显示原图和均衡化后的图像
res = np.hstack((black, black_equalize))
cv2.imshow('Original vs Equalized', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.equalizeHist 只能处理单通道灰度图。均衡化后，原本集中在低灰度区域的像素被拉伸到整个灰度范围，图像对比度显著提升。但这种方法可能放大噪声，且对整幅图像统一处理，有时效果不自然。

结果展示：

5.2 自适应直方图均衡化（CLAHE）

CLAHE（Contrast Limited Adaptive Histogram Equalization）将图像分成多个小块，在每个小块内独立进行均衡化，并通过对比度限制避免噪声放大，最后用插值消除块间边界。

复制代码

# 创建CLAHE对象
clahe = cv2.createCLAHE(clipLimit=10, tileGridSize=(8, 8))
black_clahe = clahe.apply(black)

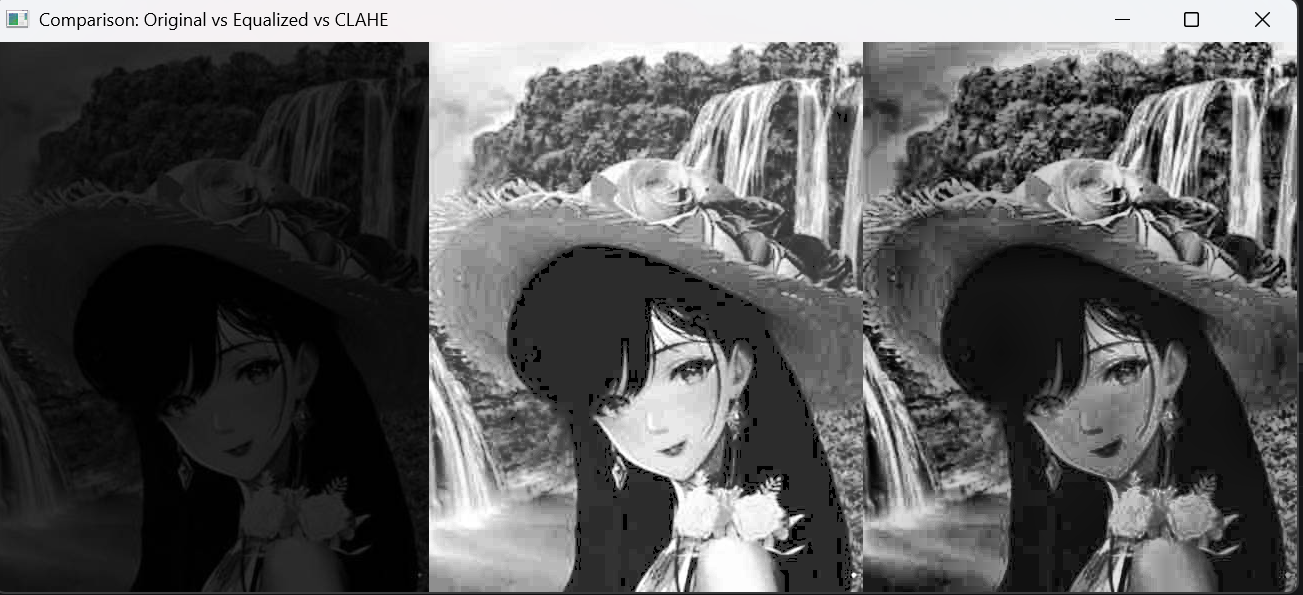

# 三图并排：原图、普通均衡化、CLAHE
res = np.hstack((black, black_equalize, black_clahe))
cv2.imshow('Comparison: Original vs Equalized vs CLAHE', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

参数说明：

clipLimit：对比度限制阈值，超过该值的部分会被裁剪并重新分布，防止噪声放大。默认值为 8，这里设为 10 以增强效果。
tileGridSize：图像分块的大小，每个小块内独立进行均衡化。默认 (8,8)，可根据图像尺寸调整。

CLAHE 在增强对比度的同时，能更好地保留局部细节，避免整幅图像过亮或过暗。

结果展示：

完整代码

将上述所有步骤整合，得到完整的演示脚本。注意：读者需要根据实际图片路径修改文件名，或准备好 phone.png 和 black.jpg。

复制代码

import cv2
import matplotlib.pyplot as plt
import numpy as np

# ---------------------- 1. 灰度图直方图（plt.hist） ----------------------
phone = cv2.imread('phone.png', cv2.IMREAD_GRAYSCALE)
plt.hist(phone.ravel(), bins=256)
plt.title('Grayscale Histogram (plt.hist)')
plt.show()

# ---------------------- 2. 灰度图直方图（cv2.calcHist 曲线） ----------------------
phone_hist = cv2.calcHist([phone], [0], None, [16], [0, 256])
plt.plot(phone_hist)
plt.title('Grayscale Histogram (cv2.calcHist, bins=16)')
plt.show()

# ---------------------- 3. 彩色图三通道直方图 ----------------------
img = cv2.imread('phone.png')
color = ('b', 'g', 'r')
for i, col in enumerate(color):
    histr = cv2.calcHist([img], [i], None, [256], [0, 256])
    plt.plot(histr, color=col)
plt.title('Color Image Histogram (BGR)')
plt.show()

# ---------------------- 4. 掩膜（mask）的使用 ----------------------
phone = cv2.imread('phone.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('phone', phone)

mask = np.zeros(phone.shape[:2], np.uint8)
mask[50:350, 100:470] = 255
cv2.imshow('mask', mask)

phone_mask = cv2.bitwise_and(phone, phone, mask=mask)
cv2.imshow('phone_mask', phone_mask)

phone_hist_mask = cv2.calcHist([phone], [0], mask, [256], [0, 256])
plt.plot(phone_hist_mask)
plt.title('Histogram of Masked Region')
plt.show()

cv2.waitKey(0)
cv2.destroyAllWindows()

# ---------------------- 5. 直方图均衡化 ----------------------
black = cv2.imread('black.jpg', cv2.IMREAD_GRAYSCALE)

plt.hist(black.ravel(), bins=256)
plt.title('Original Histogram (Dark)')
plt.show()

black_equalize = cv2.equalizeHist(black)
plt.hist(black_equalize.ravel(), bins=256)
plt.title('Equalized Histogram')
plt.show()

# 并排显示原图与均衡化结果
res = np.hstack((black, black_equalize))
cv2.imshow('Original vs Equalized', res)
cv2.waitKey(0)

# ---------------------- 6. CLAHE自适应均衡化 ----------------------
clahe = cv2.createCLAHE(clipLimit=10, tileGridSize=(8,8))
black_clahe = clahe.apply(black)
res = np.hstack((black, black_equalize, black_clahe))
cv2.imshow('Comparison: Original vs Equalized vs CLAHE', res)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键点解析

1. `cv2.calcHist` 参数详解

images：输入图像列表，即使一张图也要用方括号括起来，如 [img]。
channels：要统计的通道索引列表，灰度图为 [0]，彩色图可指定 [0]、[1]、[2] 分别对应 B、G、R。
mask：掩膜图像，与输入图像同尺寸的 8 位单通道数组，非零像素位置参与统计。若为 None 则统计全图。
histSize：BINS 的数量列表，例如 [256] 表示 256 个灰度级区间。如果设为 [16]，则每 16 个灰度级合并为一个区间，每个区间的值是该区间内所有像素的总和。这在需要降低直方图维度时非常有用。
ranges：像素值范围，通常为 [0, 256]，注意上限是开区间（包含 0，不包含 256）。

2. 掩膜（mask）的工作机制

掩膜本质是一个二值图像，白色（255）表示感兴趣区域，黑色（0）表示忽略区域。在 cv2.bitwise_and 中，mask 参数起到"与"操作的控制作用：只有当掩膜对应位置为 255 时，原图该位置的像素才会被保留到输出结果。在 calcHist 中，mask 参数直接指定哪些像素参与统计。

常见应用：提取图像的特定区域（如 ROI）进行单独分析，避免背景干扰。

3. 直方图均衡化原理

直方图均衡化通过累积分布函数（CDF）将原始灰度分布映射到近似均匀分布。公式为：

sk=L−1MN∑j=0knjsk=MNL−1j=0∑knj

其中 LL 是灰度级数（通常 256），MNMN 是像素总数，njnj 是灰度级 jj 的像素数。映射后的像素值更均匀分布，从而增强对比度。

4. CLAHE 的优势

局部自适应：将图像划分为小块（tile），每个块独立均衡化，适应局部亮度变化。
对比度限制 ：通过 clipLimit 参数限制直方图的高度，避免噪声过度放大。
边界平滑：使用双线性插值消除块间边界，保证图像整体自然。

参数调优建议：

clipLimit 值越大，对比度增强越强，但可能引入噪声。通常取 2～5 之间效果较好。
tileGridSize 决定局部区域的尺寸，太小可能丢失整体信息，太大则趋近于全局均衡化。

5. 关于 BINS 的理解

BINS 是直方图的分组数量。例如，当 histSize=[16] 时，意味着将 0～255 的灰度范围划分为 16 个连续的区间（每个区间宽度为 16），直方图的每个值代表该区间内所有像素的总数。这有助于减少数据量，提取更宏观的分布特征。

运行结果与讨论

运行完整代码后，你将依次看到：

灰度直方图（柱状图）：直观显示每个灰度级的像素数量。
灰度直方图（曲线，bins=16）：显示 16 个区间的像素总和，分布趋势更平滑。
彩色三通道直方图：三条不同颜色的曲线叠加，反映各通道的亮度分布。
掩膜操作：
- 原始灰度图窗口
- 掩膜窗口（白色矩形区域）
- 掩膜后的图像（只显示矩形区域内容）
- 掩膜区域的直方图曲线
均衡化效果：
- 原始暗图像的直方图集中在低灰度区
- 均衡化后的直方图分布更宽
- 原图与均衡化结果并排显示，图像明显变亮，细节更清晰
CLAHE 对比：
- 三图并排（原图、普通均衡化、CLAHE），可以看到 CLAHE 在增强对比度的同时保留了更多自然感，且噪声没有明显放大。

总结

本文通过详细的代码示例，系统地介绍了 OpenCV 中图像直方图的相关操作：

使用 cv2.calcHist 和 matplotlib 绘制灰度图、彩色图的直方图
掩膜的定义、生成及应用（bitwise_and 和 calcHist）
直方图均衡化（equalizeHist）与自适应均衡化（createCLAHE）

掌握这些内容后，你可以灵活地分析图像的亮度分布，并通过直方图调整图像对比度、提取感兴趣区域的统计信息，为后续的图像分割、特征提取等任务打下基础。

希望这篇文章对你的学习有所帮助！如有疑问或建议，欢迎在评论区留言交流。

注意：运行代码前请确保相关图片文件存在于当前目录，或修改代码中的图片路径。

参考资料

OpenCV官方文档：https://docs.opencv.org/
NumPy 和 Matplotlib 官方文档
