1. 引言：温度采集------新能源汽车热管理的"决策基石"

在新能源汽车整车控制体系中，热管理系统是保障车辆安全性、能效与使用寿命的核心系统，而精准的温度采集是热管理系统所有控制策略的唯一源头与决策依据。从电池系统的快充功率动态限制（温度高估会降低充电效率，温度低估会引发热失控风险）、驱动系统的电机/逆变器冷却流量调节（温度偏差会导致冷却系统误启停，增加能耗或造成部件过热），到热泵空调的余热回收策略执行（冷却液温度误差会直接影响座舱采暖效果与能耗），再到高压部件的过温保护触发，所有动作的逻辑判断均建立在NTC温度传感器+VCU采集的温度数据基础上。

NTC温度传感器因灵敏度高、成本低、响应速度快成为新能源汽车温度采集的主流选择，但其输出为电阻信号，无法被VCU直接识别，需通过分压电路转化为电压信号后，经VCU AD采集、软件换算最终得到温度值。这一"传感器阻值变化→分压电路电压变化→VCU AD数字转换→软件反算阻值→匹配R-T表得温度"的全链路中，任一环节的微小偏差都会被逐级放大，最终导致"测不准"，进而传导至热管理策略，引发整车控制问题。

本文针对工程实际中最常见的NTC+VCU温度采集方案，从原理拆解到测试平台搭建，从数据采集处理到故障根源定位，实现全链路的专业解析，同时结合福禄克2638A、周立功USBCANFD-200U、高低温环境试验箱等专业设备，以及Excel、Origin等工具完成数据处理与可视化，让理论落地、让实践有章可循。

2. NTC+VCU温度采集核心原理

本次试验被试件为新能源汽车专用NTC温度传感器（工作温度-40℃_{120℃，额定工作电流2mA，使用电压4.4}5.6V）与整车VCU（模拟输入0~5V，电阻型传感器适配，12位AD精度），二者配合的核心原理围绕"电阻→电压→数字量→阻值→温度 "的转化逻辑展开，核心分为硬件电路转化与软件算法换算两大模块。

2.1 分压采样电路：电阻信号到电压信号的物理转化

VCU无直接采集电阻信号的硬件模块，必须通过高精度分压采样电路将NTC的阻值变化转化为0~5V的模拟电压信号，这是整个采集链路的物理基础，电路设计的合理性直接决定硬件采集的精度上限。

2.1.1 核心电路拓扑与元件选型

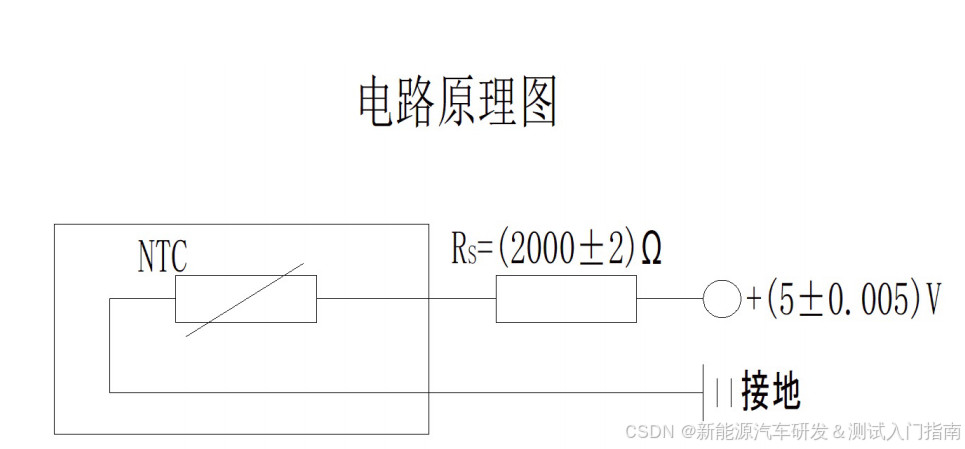

分压采样电路为典型的串联分压结构，由VCU内部5V基准电源（Vref）、高精度固定采样电阻（R0）、NTC温度传感器（Rt）与整车地组成，核心拓扑如下：

复制代码

+5V Vref（VCU内部基准电源）
    │
    ├─→ R0（高精度低温漂固定采样电阻，3kΩ±0.1%）
    │     │
    │     └─→ 节点Ut（VCU AI模拟采集点，0~5V）
    │           │
    │           └─→ NTC(Rt)（温度传感器，阻值随温度指数变化）
    │                 │
    │                 └─→ GND（整车接地）

核心元件选型约束：

R0：选用金属膜电阻，精度≥±0.1%，温度系数≤25ppm/℃，阻值匹配NTC常温阻值（25℃时Rt≈3kΩ），保证全温区电压分布均匀；
Vref：VCU内部高精度基准电源，漂移≤±0.5%，为分压电路提供稳定供电；
回路电流：需满足NTC额定工作电流≤2mA，由公式I=VrefR0+RtI = \frac{V_{ref}}{R_0 + R_t}I=R0+RtVref校验，全温区电流需控制在μA级至1.6mA之间，避免电流过大烧毁传感器或过小导致信号失真。

2.1.2 核心公式与转化逻辑

根据欧姆定律与串联分压原理，实现电阻与电压的双向转化，也是VCU硬件采集与软件反算的核心公式，所有试验数据的偏差计算均基于此：

分压公式（Rt→Ut） ：已知NTC实时阻值Rt，计算VCU采集节点电压Ut
Ut=Vref×RtR0+RtU_t = V_{ref} \times \frac{R_t}{R_0 + R_t}Ut=Vref×R0+RtRt
特性：Rt随温度升高呈指数下降，Ut同步下降；极低温时Rt→∞，Ut→5V；极高温时Rt→0，Ut→0V；常温25℃时Rt=R0，Ut=2.5V，为采集最佳区间。
阻值反算公式（Ut→Rt） ：VCU软件核心逻辑，由采集的Ut反算NTC实时阻值Rt
Rt=R0×UtVref−UtR_t = R_0 \times \frac{U_t}{V_{ref} - U_t}Rt=R0×Vref−UtUt
注：该公式为VCU内置算法，Ut经AD转换后代入公式，直接得到Rt，为后续温度换算做准备。

2.2 VCU 12位AD采集：精度、分辨率与误差传递

VCU的模拟输入接口为0~5V量程、12位AD精度，这是硬件层面决定采集分辨率与误差上限的核心参数，AD采集的精度直接影响阻值反算与最终温度值的准确性。

2.2.1 12位AD的核心量化指标

AD转换器的核心作用是将连续的模拟电压信号（Ut）转化为离散的数字量，12位精度的核心指标为工程实际提供量化参考：

数字量范围 ：212=40962^{12}=4096212=4096个离散等级，对应数字量0~4095；
电压分辨率 ：AD能识别的最小电压变化，为硬件采集的精度极限，公式为：
ΔU=5V4095≈1.22mV\Delta U = \frac{5V}{4095} \approx 1.22mVΔU=40955V≈1.22mV
温度分辨率 ：电压分辨率转化为温度分辨率，与温度点相关（NTC阻值随温度非线性变化）：
- 常温25℃（Rt=3kΩ）：1.22mV电压变化对应Rt变化≈0.73Ω，温度分辨率≈0.1℃，满足热管理核心精度要求；
- 低温-35℃（Rt≈55kΩ）：1.22mV电压变化对应Rt变化≈15Ω，温度分辨率≈0.5℃；
- 高温75℃（Rt≈0.4kΩ）：1.22mV电压变化对应Rt变化≈20Ω，温度分辨率≈0.3℃。

2.2.2 硬件误差来源与传递路径

12位AD的实际采集精度并非仅由位数决定，各类硬件误差会通过分压电路与AD采集逐级传递至最终阻值，是VCU硬件层面"测不准"的核心来源，主要误差包括：

基准电压误差：Vref的±0.5%漂移会直接导致Ut计算误差±0.5%，最终传递为Rt反算误差±0.5%；
R0精度误差：R0的±0.1%偏差会直接导致Rt反算误差±0.1%，若R0因高温老化漂移，误差会进一步增大；
线束压降与接触电阻：传感器与VCU之间的线束存在电阻，会导致Ut测量值偏低，反算的Rt偏小，最终温度值偏高；
AD非线性误差：实际AD转换器存在±1LSB的非线性误差，对应电压≈1.22mV，为固有硬件误差；
电磁干扰误差：线束未屏蔽或与动力线束并行，会引入共模干扰，导致Ut电压抖动，表现为温度数据波动。

2.3 VCU温度换算算法：R-T表+线性插值的软件逻辑

VCU通过分压公式反算得到Rt后，需通过软件算法将阻值转化为温度值，核心依据为传感器原厂提供的R-T特性表 ，配合线性插值算法实现非标定温度点的精准换算，这是软件层面温度采集的核心逻辑。

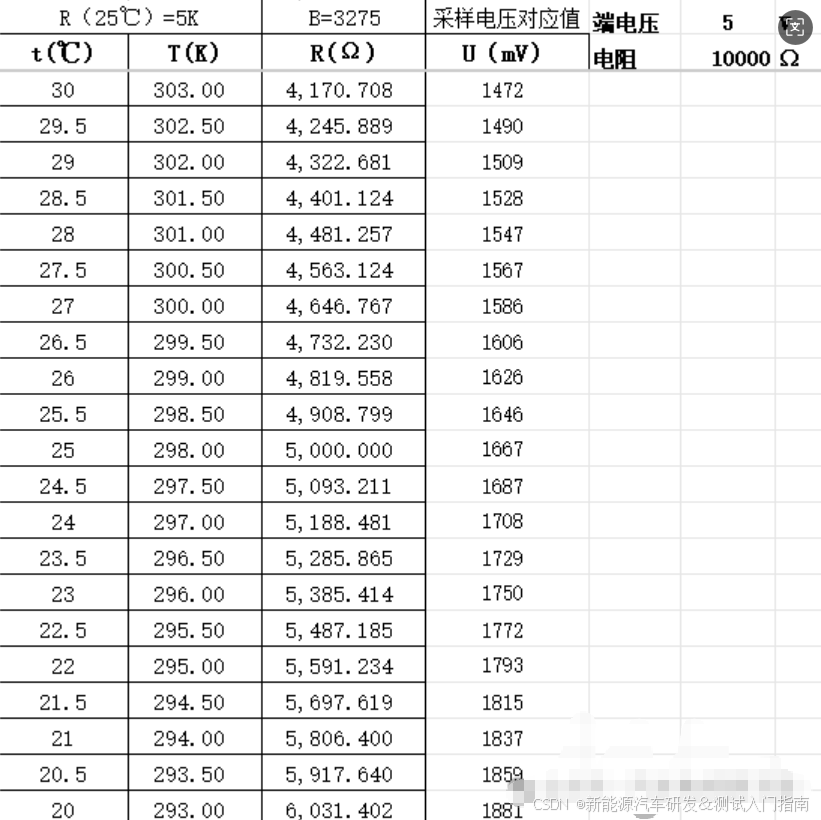

2.3.1 R-T特性表的核心作用

R-T特性表是NTC传感器原厂标定的温度-阻值一一对应关系 ，覆盖-40℃_{120℃全温区，本次试验选取-35℃}75℃共12个标定温度点（步长10℃），为VCU温度换算提供唯一基准。VCU内部会将R-T表烧录为标定数据，作为查表与插值的基础，R-T表的录入准确性直接决定软件换算精度。

2.3.2 线性插值算法流程

NTC的阻值随温度呈非线性变化，而VCU仅预存有限标定温度点，当反算的Rt落在两个标定温度点之间时，需通过线性插值算法计算精确温度，算法流程为工程实际中VCU的真实执行逻辑：

查表匹配：在R-T表中找到与Rt相邻的两个标定点(T1,R1)(T_1, R_1)(T1,R1)和(T2,R2)(T_2, R_2)(T2,R2)，满足R1>Rt>R2R_1 > R_t > R_2R1>Rt>R2（NTC阻值随温度升高而下降）；
插值计算：代入线性插值公式，得到实时温度T：
T=T1+(T2−T1)×R1−RtR1−R2T = T_1 + (T_2 - T_1) \times \frac{R_1 - R_t}{R_1 - R_2}T=T1+(T2−T1)×R1−R2R1−Rt
数据输出：将计算得到的温度T通过CAN总线发送，为热管理系统提供决策依据，也是本次试验中周立功USBCANFD-200U的采集对象。

2.3.3 软件算法误差来源

软件层面的误差主要源于算法执行与数据管理，无硬件固有误差，可通过标定与调试完全规避，主要误差包括：

R-T表录入错误：标定数据与原厂表不一致，会导致全温区系统性偏差；
插值算法缺陷：插值方向错误、公式套用错误，会导致局部温区温度跳变；
数值计算精度：软件中浮点数计算的舍入误差，会引入微小偏差（可忽略）；
滤波算法过度：为抑制电磁干扰设置的滤波系数过大，会导致温度动态响应滞后。

3. 专业测试平台搭建与试验设计

为实现NTC+VCU温度采集全链路的精度验证与故障根源定位，本次试验基于福禄克2638A、周立功USBCANFD-200U、高低温环境试验箱搭建专业测试平台，被试件为VCU与NTC温度传感器，试验温度区间为**-35℃~75℃**（覆盖新能源汽车实际工作的核心温区），设计三通道对比试验，实现"标准温度→传感器阻值→VCU温度"的全链路数据溯源。

3.1 试验设备清单与核心参数

本次试验所用设备均为汽车工程测试领域的主流专业设备，所有设备均提前完成校准，确保精度溯源，核心参数与作用如下表所示：

设备名称	型号	核心精度参数	试验作用
高低温环境试验箱	工业级	温度范围-40℃~150℃，波动≤±0.5℃，均匀度≤±1℃	为试验提供-35℃~75℃的稳定温度环境，模拟传感器实际工作温度

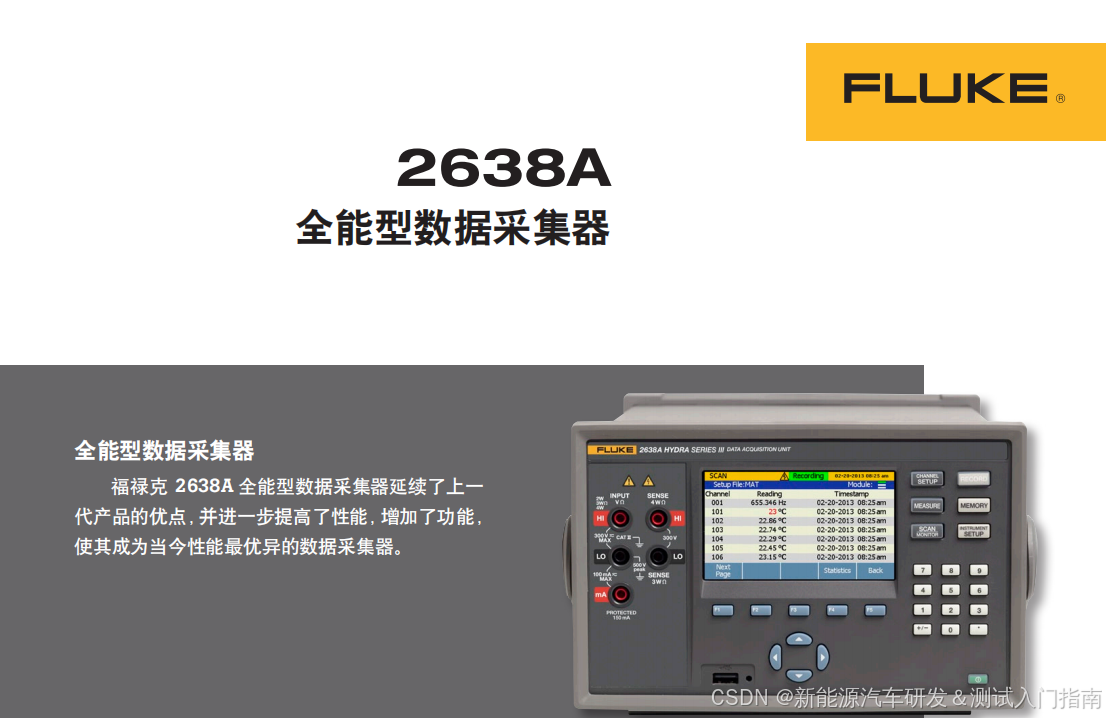

高精度数据采集仪	福禄克2638A	电阻精度≤±0.01%，分辨率0.001Ω；热电偶精度A级	①采集NTC传感器实时阻值（测试组1）；②通过热电偶采集标准环境温度（基准组）

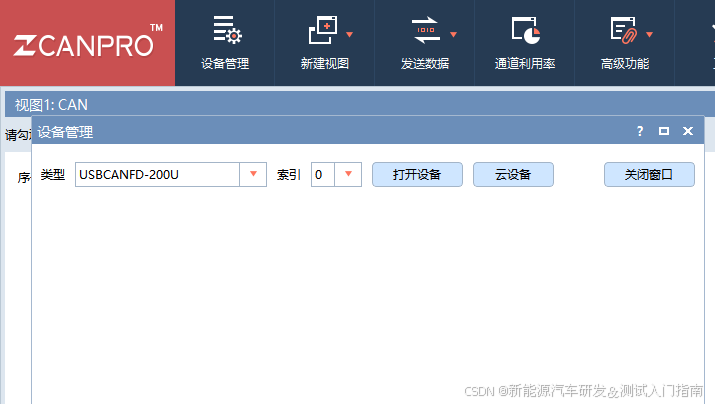

CANFD总线分析仪	周立功USBCANFD-200U	支持CAN/CANFD，采样率最高8Mbps	采集VCU通过CAN总线发送的温度值（测试组2），实时解析VCU输出数据
被试件	NTC温度传感器	工作温度-40℃~120℃，R100=0.1905kΩ±4.3%	试验采集对象，输出随温度变化的电阻信号
被试件	整车VCU	模拟输入0~5V，12位AD精度，电阻型适配	试验采集对象，完成电压采集、阻值反算、温度换算与CAN输出
辅助设备	高精度万用表	电压精度≤±0.02%，电阻精度≤±0.01%	辅助测量VCU采集节点Ut、R0实际阻值，排查硬件电路故障
数据处理工具	Excel/Origin	专业数据统计/绘图软件	Excel完成数据整理、偏差计算；Origin完成R-T曲线绘制与数据可视化

3.2 设备连接与试验环境要求

3.2.1 设备整体连接拓扑

试验设备采用三通道独立采集、同环境同步测试的连接方式，确保NTC传感器与标准热电偶处于同一温度环境，消除温度梯度误差，核心连接拓扑如下：

复制代码

高低温环境试验箱
    ├─→ NTC温度传感器 + A级热电偶（紧密捆绑，导热胶贴合，无热间隙）
    │     ├─→ 福禄克2638A：采集NTC阻值（R_fluke）+ 热电偶标准温度（T_ref）
    │     └─→ VCU分压电路：NTC接入VCU AI口，完成电压采集与温度换算
    ├─→ VCU：供整车额定电压（12V），通过CANFD总线输出温度值（T_vcu）
    │     └─→ 周立功USBCANFD-200U：采集VCU CANFD报文，解析T_vcu
    └─→ 所有采集设备：通过电脑端软件同步控制，实现数据同步采集与存储

关键连接要求：

NTC传感器与A级热电偶需紧密捆绑，使用导热胶贴合接触面，外部包裹保温套，确保二者热接触一致，无温度梯度；
NTC与VCU之间的线束采用双绞屏蔽线，单独接地，远离动力线束，避免电磁干扰；
VCU供电为整车额定12V，确保其工作状态与实车一致，AD采集与CAN输出功能正常；
福禄克2638A与周立功USBCANFD-200U接入同一台电脑，通过软件设置相同的采样频率（10Hz），实现数据同步采集。

3.2.2 试验环境要求

为避免环境因素对试验数据的干扰，试验需在标准实验室环境下进行，核心要求：

实验室环境温度：20℃_{25℃，相对湿度：45%}75%；
无强电磁干扰源（如变频器、大功率电机），试验台远离动力配电柜；
电源电压稳定：AC 220V±5%，所有设备均接稳压电源，避免电压波动；
试验过程中禁止打开高低温试验箱门，防止温度扰动，确保箱内温度稳定。

3.3 试验方案设计（-35℃~75℃全温区）

本次试验以**-35℃~75℃**为核心温度区间，按10℃步长选取12个标定温度点（-35、-25、-15、-5、5、15、25、35、45、55、65、75℃），覆盖新能源汽车冷启动、常温行驶、快充、爬坡等所有实际工作工况的温度范围，试验设计遵循"恒温稳定→同步采集→重复测试→数据备份"的原则，确保数据的准确性与可重复性。

试验核心步骤：

前期校准：试验前24小时完成所有设备的精度校准，包括福禄克2638A、热电偶、万用表，记录校准报告，确保设备精度符合要求；
样品安装：将NTC传感器与热电偶紧密捆绑，放入高低温试验箱的温度采集区，确保无遮挡、无热干扰；
线路连接：按拓扑完成所有设备的线路连接，测试线束导通性、绝缘性（绝缘电阻≥100MΩ/DC500V），确保电路无短路、接触不良；
设备预热：所有设备上电预热30min，消除设备温漂，VCU完成自检，确保AD采集、CAN输出功能正常；
温箱设置：在高低温试验箱中设置目标温度点，升降温速率≤5℃/min（避免传感器热冲击）；
恒温稳定：到达目标温度后，保温30min，确认箱温波动≤±0.5℃，传感器与热电偶温度达到热平衡；
同步采集：通过电脑端软件同步启动福禄克2638A与周立功USBCANFD-200U，采集R_fluke、T_ref、T_vcu，采集时长5min；
重复测试：每个温度点重复采集3次，取平均值，降低随机误差；
数据备份：采集完成后，立即将所有数据导出至电脑，按"温度点-采集次数-数据类型"命名，防止数据丢失；
温区切换：完成一个温度点测试后，按升降温速率切换至下一个温度点，重复步骤6-9，直至完成所有12个温度点测试。

4. 试验数据采集与处理流程

试验数据的采集遵循同步性、重复性、规范性 原则，而数据处理是实现精度验证与故障定位的核心环节，本次试验采用Excel 完成数据的整理、统计、偏差计算与合格判据判定，通过Origin完成R-T特性曲线的绘制与数据可视化分析，让抽象的偏差数据转化为直观的图形，便于快速定位问题。

4.1 多设备同步数据采集规范

多设备的同步采集是试验数据有效的前提，本次试验通过"硬件同步+软件同步"实现福禄克2638A与周立功USBCANFD-200U的精准同步，核心规范：

采样频率统一：所有采集设备的采样频率均设置为10Hz，即每秒采集10组数据，确保时间维度上的数据同步；
采集时长固定：每个温度点采集5min，共300组数据，避免因采集时长过短导致的随机误差；
数据时间戳：所有采集数据均带时间戳，便于后期数据对齐与异常数据剔除；
异常数据处理：采集完成后，剔除明显的异常数据（如因电磁干扰导致的跳变数据），剩余数据取平均值作为该温度点的最终测试数据；
原始数据保存：所有原始采集数据均完整保存，不做任何修改，便于后期复现与分析。

核心采集数据项：

基准组：福禄克2638A采集的热电偶标准温度（T_ref），为温度真值；
测试组1：福禄克2638A采集的NTC传感器实时阻值（R_fluke），为传感器实际输出阻值；
测试组2：周立功USBCANFD-200U采集的VCU CAN报文解析温度（T_vcu），为VCU最终输出温度；
辅助数据：万用表测量的VCU采集节点电压（Ut）、固定采样电阻实际阻值（R0_meas）。

4.2 Excel：数据整理、偏差计算与合格判据判定

Excel是工程测试中数据处理的基础工具，本次试验通过Excel完成数据整理、偏差计算、合格判据判定，形成标准化的试验数据报表，为故障根源定位提供量化依据，核心步骤与计算项如下：

4.2.1 数据整理

建立标准化的Excel试验数据报表，列项包括：温度点、T_ref（平均值）、R_nom（原厂R-T表阻值）、R_fluke（平均值）、Ut（平均值）、R_vcu（由Ut反算阻值）、T_vcu（平均值），将所有采集数据按温度点整理入表，确保数据一一对应。

4.2.2 核心偏差计算

基于整理后的数据集，计算全链路的核心偏差指标，所有计算均为工程实际中故障定位的量化依据，核心计算公式（均为本文2.1-2.3节的核心公式落地）：

传感器阻值偏差率（ΔR%） ：验证NTC传感器本身性能，对比R_fluke与原厂R_nom
ΔR%=Rfluke−RnomRnom×100%\Delta R\% = \frac{R_{fluke} - R_{nom}}{R_{nom}} \times 100\%ΔR%=RnomRfluke−Rnom×100%
VCU硬件阻值偏差率（ΔR_vcu%） ：验证VCU硬件采集精度，对比R_vcu与R_fluke
ΔRvcu%=Rvcu−RflukeRfluke×100%\Delta R_{vcu}\% = \frac{R_{vcu} - R_{fluke}}{R_{fluke}} \times 100\%ΔRvcu%=RflukeRvcu−Rfluke×100%
系统温度偏差（ΔT） ：验证NTC+VCU全链路采集精度，对比T_vcu与T_ref
ΔT=Tvcu−Tref\Delta T = T_{vcu} - T_{ref}ΔT=Tvcu−Tref

4.2.3 合格判据设定

结合新能源汽车行业标准与传感器、VCU的技术要求，设定分环节、分温区的合格判据，判据为工程实际中整车厂的通用标准，可直接落地：

NTC传感器本身：所有温度点ΔR%≤±2%，R-T曲线平滑无跳变；
VCU硬件采集：所有温度点ΔR_vcu%≤±1%，VCU采集电压Ut在0.5V~4.5V之间（避免AD采集饱和）；
NTC+VCU全链路 ：常温段（5℃_{55℃）ΔT≤±1℃，高低温段（-35℃}-5℃、65℃~75℃）ΔT≤±2℃；
系统动态特性：温度快速变化时，VCU温度跟踪延迟≤1s，无明显波动。

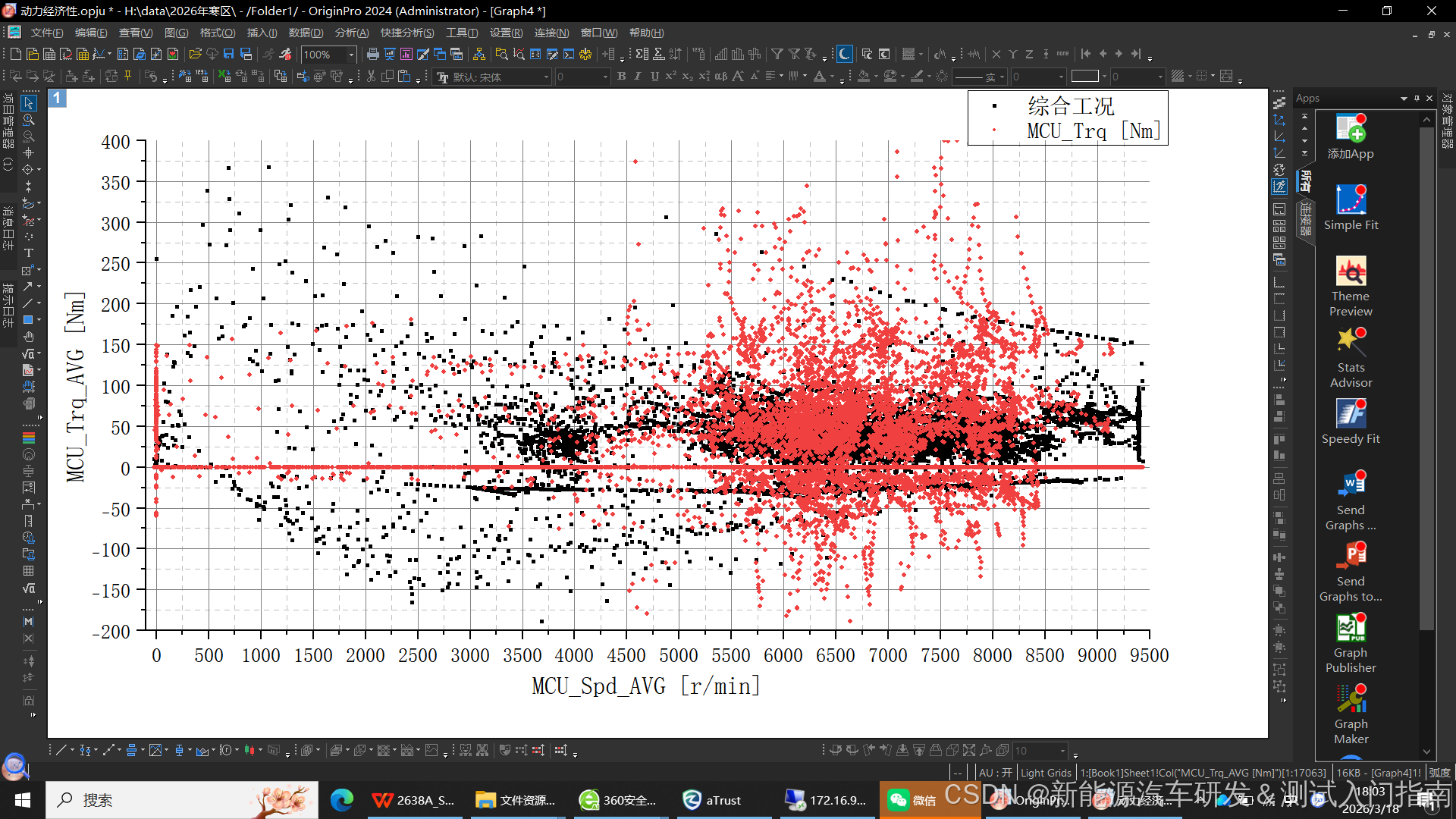

4.3 Origin：R-T曲线绘制与数据可视化分析

Origin是工程测试中专业的绘图与数据可视化软件，相较于Excel，其绘制的曲线更精准、美观，且支持非线性拟合、数据对比叠加，本次试验通过Origin完成R-T特性曲线绘制 与数据可视化分析，让偏差数据直观呈现，核心步骤如下：

4.3.1 R-T曲线绘制

以温度（T）为X轴 （-35℃~75℃），阻值（R）为Y轴（kΩ，对数坐标，适配NTC非线性特性），绘制三条曲线，实现多维度对比：

原厂R-T曲线：以原厂R-T表的温度、阻值数据为基础，绘制平滑曲线，为基准曲线；
实测R-T曲线：以T_ref、R_fluke数据为基础，绘制散点+平滑曲线，为NTC传感器实际输出曲线；
VCU反算R-T曲线：以T_ref、R_vcu数据为基础，绘制散点+平滑曲线，为VCU硬件采集的阻值曲线。

4.3.2 数据可视化分析

通过曲线的叠加对比，实现直观的可视化分析，核心分析点：

实测R-T曲线与原厂R-T曲线的重合度：重合度越高，说明NTC传感器本身性能越好，偏差越小；
VCU反算R-T曲线与实测R-T曲线的重合度：重合度越高，说明VCU硬件采集精度越高，无明显硬件误差；
曲线平滑性：所有曲线需平滑无跳变，若出现局部跳变，说明对应环节存在故障（如传感器局部老化、VCU硬件接触不良）；
偏差趋势：分析偏差随温度的变化趋势（如低温段偏差大、高温段偏差大），为故障根源定位提供方向。

可视化分析价值：将抽象的数值偏差转化为直观的曲线对比，工程技术人员可快速判断问题环节，无需复杂的数值计算，提升故障排查效率。

5. 测不准问题根源定位与典型工程案例

基于三通道采集的数据（T_ref、R_fluke、T_vcu）与Excel、Origin的处理结果，通过**"传感器→VCU硬件→VCU软件"的逐级排查逻辑**，可精准定位NTC+VCU温度采集全链路"测不准"的问题根源，避免盲目排查。核心定位逻辑为交叉对比：先验证传感器本身，再验证VCU硬件采集，最后验证VCU软件算法，上一环节合格后再进入下一环节，确保定位的精准性。

5.1 三通道数据交叉对比核心定位逻辑

本次试验的核心定位逻辑围绕**"基准→实测→输出"**的三通道数据展开，所有判定均基于量化的偏差指标，无主观判断，可直接落地到工程实际，核心逻辑如下：

第一步：判定NTC传感器本身是否故障
计算ΔR%，若ΔR%>±2%，或实测R-T曲线与原厂R-T曲线偏差明显，直接判定NTC传感器本身故障（老化/公差超标/损坏），更换传感器后复测；若ΔR%≤±2%，传感器正常，进入第二步。
第二步：判定VCU硬件采集是否故障
由Ut反算R_vcu，计算ΔR_vcu%，若ΔR_vcu%>±1%，或VCU反算R-T曲线与实测R-T曲线偏差明显，直接判定VCU硬件采集故障（R0漂移/AD误差/线束压降/电磁干扰），排查硬件后复测；若ΔR_vcu%≤±1%，硬件正常，进入第三步。
第三步：判定VCU软件算法是否故障
计算ΔT，若ΔT超出合格判据，且前两步均合格，直接判定VCU软件算法故障（R-T表录入错误/插值算法缺陷/滤波过度），修正软件后复测；若ΔT符合合格判据，全链路采集精度合格。

核心原则 ：上一环节为下一环节的基础，若传感器本身存在故障，后续的VCU硬件、软件判定均无意义，需先解决传感器问题，再进行后续测试。

5.2 传感器本身故障定位与典型案例

故障类型 ：NTC传感器本身故障为最常见的故障类型，主要包括传感器老化、出厂公差超标、物理损坏，核心表现为阻值偏差率超出合格判据。
典型案例 ：某新能源汽车快充时电池温度采集偏高，经试验测试，-35℃_{75℃全温区ΔR%均在±3%}±5%之间，实测R-T曲线与原厂R-T曲线偏差明显，高温段（65℃~75℃）偏差更大。
故障根源 ：NTC传感器长期在高温环境下工作，导致热敏材料老化，R-T特性发生漂移。
排查与解决措施：

更换全新同型号NTC传感器，确保传感器与原厂规格一致；
重新进行试验测试，实测R-T曲线与原厂R-T曲线重合度≥98%，ΔR%≤±2%，故障解决。

5.3 VCU硬件采集故障定位与典型案例

故障类型 ：VCU硬件采集故障主要包括固定采样电阻R0漂移、AD基准电压偏移、线束压降过大、电磁干扰，核心表现为VCU反算阻值偏差率超出合格判据，而传感器本身正常。
典型案例 ：某新能源汽车常温行驶时电机温度采集偏低，经试验测试，传感器ΔR%≤±1%（正常），VCU反算ΔR_vcu%在±2%~±3%之间（超标），低温段偏差更明显。
故障根源 ：VCU内部的固定采样电阻R0因高温老化，阻值从3kΩ漂移至3.15kΩ，导致VCU反算的Rt偏小，最终温度值偏低。
排查与解决措施：

用高精度万用表测量R0实际阻值，确认阻值漂移；
更换±0.1%精度、低温漂的金属膜电阻R0；
重新测试，VCU反算ΔR_vcu%≤±1%，故障解决。

5.4 VCU软件算法故障定位与典型案例

故障类型 ：VCU软件算法故障主要包括R-T表录入错误、插值算法缺陷，核心表现为传感器与VCU硬件均正常，而VCU输出温度偏差超出合格判据。
典型案例 ：某新能源汽车冷启动时冷却液温度采集偏高，经试验测试，传感器ΔR%≤±1%，VCU硬件ΔR_vcu%≤±0.5%（均正常），但-35℃~-5℃低温段ΔT≥±3℃（超标）。
故障根源 ：VCU内部R-T表的低温段（-35℃、-25℃、-15℃）阻值录入错误，将原厂的高阻值录为低阻值，导致软件换算的温度值偏高。
排查与解决措施：

导出VCU内部的R-T标定数据，与原厂R-T表逐点对比，找到录入错误的温度点；
修正R-T表数据，重新烧录至VCU；
重新测试，全温区ΔT符合合格判据，故障解决。

6. 工程优化与标定落地建议

基于本次试验的原理分析、数据处理与故障定位结果，结合新能源汽车工程实际，从硬件层、软件层、测试与标定层给出可落地的优化与标定建议，从源头提升NTC+VCU温度采集的精度与可靠性，避免"测不准"问题的发生。

6.1 硬件层：电路、元件与线束优化

硬件层的优化是提升采集精度的基础，核心为元件选型、电路设计、线束布局，从源头降低硬件误差，核心建议：

核心元件高精度选型 ：
- 固定采样电阻R0选用**±0.1%精度、温度系数≤25ppm/℃**的金属膜电阻，避免高温漂移；
- VCU内部基准电源选用高精度基准源（如REF5050），保证Vref的稳定性，漂移≤±0.5%；
- 选用原厂标定、公差≤±2%的NTC传感器，避免使用非标传感器。
分压电路优化 ：

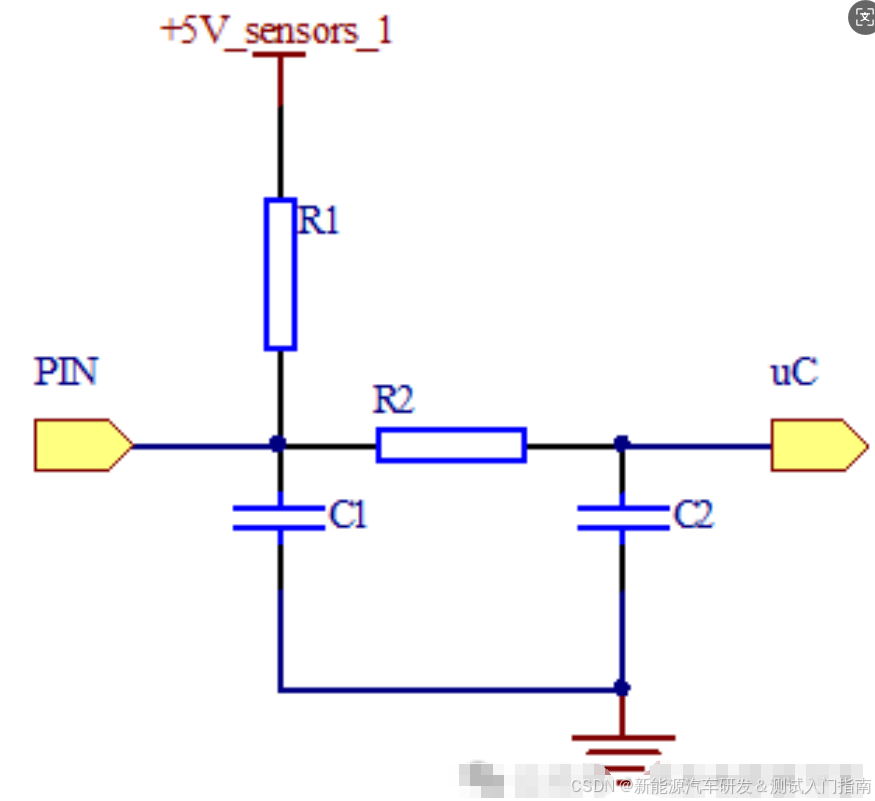

- 分压电路增加滤波电容（0.1μF），抑制高频电磁干扰，降低Ut电压抖动；
- 在VCU AI采集口增加电压钳位电路，防止Ut超出0~5V，保护AD采集模块。
线束与接插件优化 ：
- NTC传感器与VCU之间的线束采用双绞屏蔽线，屏蔽层可靠接地（单点接地），降低电磁干扰；
- 缩短线束长度（≤2m），降低线束压降与接触电阻；
- 接插件选用防水、防松的汽车专用接插件（如TE系列），避免接触不良。
硬件校准 ：
- 批量生产前，对每台VCU的AD采集通道与基准电压进行单点校准（25℃），记录校准数据；
- 整车下线时，对NTC+VCU的采集精度进行全温区抽检，确保精度符合要求。

6.2 软件层：R-T表管理与算法优化

软件层的优化是提升采集精度的关键，核心为R-T表管理、插值算法优化、滤波算法平衡，消除软件误差，核心建议：

R-T表标准化管理 ：
- 建立R-T表录入校验机制，导入VCU前自动与原厂R-T表对比，确保数据一致性；
- 为R-T表增加校验和，防止数据在烧录与存储过程中出现损坏；
- 按温度区间分段存储R-T表，提升软件查表效率。
插值与计算算法优化 ：
- 采用分段线性插值算法，将全温区按10℃步长分段，提升非标定温度点的换算精度；
- 对反算的Rt进行合理性校验，若Rt超出传感器额定阻值范围，判定为传感器故障，触发故障码。
滤波算法平衡 ：
- 采用一阶滞后滤波算法，合理设置滤波系数（如0.2~0.5），平衡电磁干扰抑制与动态响应速度；
- 增加温度跳变抑制，若相邻采集的温度变化≥5℃/s，判定为干扰，剔除异常数据。
故障诊断功能开发 ：
- 增加电压异常诊断：若Ut<0.5V或>4.5V，触发故障码，提示传感器短路/断路；
- 增加阻值偏差诊断：若Rt与原厂R-T表偏差≥±5%，触发故障码，提示传感器老化；
- 所有故障码通过CAN总线发送至仪表，便于整车故障排查。

6.3 测试与标定：全流程标准化建议

建立标准化的测试与标定流程，是保证NTC+VCU温度采集精度的重要保障，核心建议：

零部件入厂检测：NTC传感器入厂时，通过福禄克2638A与高低温试验箱完成全温区R-T特性测试，剔除不合格品；
VCU台架测试：VCU出厂前，搭建本文的三通道测试平台，完成-35℃~75℃全温区采集精度测试，确保硬件与软件均符合要求；
整车标定测试：整车下线后，在实车工况下（冷启动、快充、爬坡）完成温度采集精度测试，对比台架测试数据，确保实车性能与台架一致；
售后故障排查 ：为售后技术人员提供本文的核心公式与试验速查手册，以及标准化的故障排查流程图，提升售后故障排查效率。

7. 总结与工程展望

本文从新能源汽车热管理系统的核心需求出发，完成了NTC+VCU温度采集全链路的原理拆解、测试平台搭建、数据处理、故障定位与工程优化，实现了理论与实践的深度结合，核心总结如下：

NTC+VCU温度采集的核心逻辑为"电阻→电压→数字量→阻值→温度"，分压采样电路是物理基础，12位AD采集是硬件精度核心，R-T表+线性插值是软件换算核心，任一环节的偏差都会导致"测不准"；
基于福禄克2638A、周立功USBCANFD-200U、高低温环境试验箱搭建的三通道测试平台，可实现-35℃~75℃全温区的精准数据采集，为故障根源定位提供量化依据；
通过Excel 完成数据整理、偏差计算与合格判据判定，通过Origin完成R-T曲线绘制与数据可视化分析，是工程实际中高效的数据分析方法；
"传感器→VCU硬件→VCU软件"的逐级排查逻辑，可精准定位"测不准"问题根源，避免盲目排查，提升故障解决效率；
从硬件层的元件选型、线束优化，软件层的R-T表管理、算法优化，到测试层的标准化流程建立，可从源头提升NTC+VCU温度采集的精度与可靠性。

随着新能源汽车向高续航、快充、智能化 方向发展，热管理系统对温度采集的精度与实时性要求将进一步提升，未来NTC+VCU温度采集技术的发展方向将围绕更高精度的硬件元件、更智能的软件算法、更高效的测试与标定方法展开，同时结合AI算法实现温度偏差的自校准，让温度采集系统更智能、更可靠。

本文的所有原理、试验方案、故障定位逻辑与优化建议均来自工程实际，可直接落地到新能源汽车的研发、生产、售后全流程，为新能源汽车温度采集系统的设计与测试提供专业的工程参考。

8. 附录：核心公式与试验速查手册

8.1 核心公式（现场直接套用）

分压采样核心公式
分压电压：Ut=5V×RtR0+RtU_t = 5V \times \frac{R_t}{R_0 + R_t}Ut=5V×R0+RtRt
阻值反算：Rt=R0×Ut5V−UtR_t = R_0 \times \frac{U_t}{5V - U_t}Rt=R0×5V−UtUt
回路电流：I=5VR0+RtI = \frac{5V}{R_0 + R_t}I=R0+Rt5V（≤2mA）
精度/偏差计算
传感器阻值偏差率：ΔR%=Rfluke−RnomRnom×100%\Delta R\% = \frac{R_{fluke} - R_{nom}}{R_{nom}} \times 100\%ΔR%=RnomRfluke−Rnom×100%（≤±2%）
VCU硬件阻值偏差率：ΔRvcu%=Rvcu−RflukeRfluke×100%\Delta R_{vcu}\% = \frac{R_{vcu} - R_{fluke}}{R_{fluke}} \times 100\%ΔRvcu%=RflukeRvcu−Rfluke×100%（≤±1%）
系统温度偏差：ΔT=Tvcu−Tref\Delta T = T_{vcu} - T_{ref}ΔT=Tvcu−Tref（常温≤±1℃，高低温≤±2℃）
12位AD分辨率
电压分辨率：ΔU=5V4095≈1.22mV\Delta U = \frac{5V}{4095} \approx 1.22mVΔU=40955V≈1.22mV
线性插值算法
T=T1+(T2−T1)×R1−RtR1−R2T = T_1 + (T_2 - T_1) \times \frac{R_1 - R_t}{R_1 - R_2}T=T1+(T2−T1)×R1−R2R1−Rt

8.2 试验速查手册（现场一步一步做）

前期准备：设备校准→NTC+热电偶捆绑安装→线路连接→设备上电预热30min；
正式测试：温箱设置温度点→升降温≤5℃/min→保温30min→同步采集5min→每个点重复3次→数据备份；
现场快速判定：先验传感器（ΔR%）→再验VCU硬件（ΔR_vcu%）→最后验VCU软件（ΔT）；
合格判据：传感器ΔR%≤±2%，VCU硬件ΔR_vcu%≤±1%，全链路ΔT常温≤±1℃、高低温≤±2%；
注意事项：试验过程不打开温箱门、线束屏蔽接地、高温段观察线束老化。

8.3 故障排查流程图（现场贴屏/打印）

复制代码

开始
  ↓
前期准备：设备校准→NTC+热电偶捆绑→线路连接→上电预热30min
  ↓
是否完成准备？→【否】补全→【是】温箱设置-35℃~75℃温度点
  ↓
到达目标温度→保温30min→确认箱温波动≤±0.5℃
  ↓
同步采集：福禄克R_fluke/T_ref → 周立功T_vcu → 数据备份
  ↓
每个点采集3次取平均，是否完成所有温度点？→【否】切换温度点→【是】数据判定
  ↓
第一步：判定传感器→计算ΔR%→≤±2%？→【否】更换传感器→复测
                                          →【是】进入第二步
  ↓
第二步：判定VCU硬件→反算R_vcu→计算ΔR_vcu%→≤±1%？→【否】排查硬件→复测
                                                      →【是】进入第三步
  ↓
第三步：判定VCU软件→计算ΔT→符合合格判据？→【否】修正软件→复测
                                          →【是】测试合格
  ↓
结束

作者声明：本文所有试验数据与方案均来自工程实际，所用设备与方法均为新能源汽车行业主流标准，欢迎工程技术人员交流与指正。

【新能源汽车NTC+VCU温度采集全链路解析：原理、试验与测不准根源定位】
