STM32_TIM_寄存器操作

逐步前行2026-03-20 21:24

文章目录

  • [一、通用TIMx (TIM2、TIM3、TIM4和TIM5)寄存器](#一、通用TIMx (TIM2、TIM3、TIM4和TIM5)寄存器)
    • [   1、控制寄存器 1(TIMx_CR1)](#   1、控制寄存器 1(TIMx_CR1))
    • [   2、控制寄存器 2(TIMx_CR2)](#   2、控制寄存器 2(TIMx_CR2))
    • [   3、从模式控制寄存器(TIMx_SMCR)](#   3、从模式控制寄存器(TIMx_SMCR))
    • [   4、DMA/中断使能寄存器(TIMx_DIER)](#   4、DMA/中断使能寄存器(TIMx_DIER))
    • [   5、状态寄存器(TIMx_SR)](#   5、状态寄存器(TIMx_SR))
    • [   6、事件产生寄存器(TIMx_EGR)](#   6、事件产生寄存器(TIMx_EGR))
    • [   7、捕获/比较模式寄存器 1(TIMx_CCMR1)](#   7、捕获/比较模式寄存器 1(TIMx_CCMR1))
    • [   8、捕获/比较模式寄存器 2(TIMx_CCMR2)](#   8、捕获/比较模式寄存器 2(TIMx_CCMR2))
    • [   9、捕获/比较使能寄存器(TIMx_CCER)](#   9、捕获/比较使能寄存器(TIMx_CCER))
    • [   10、计数器(TIMx_CNT)](#   10、计数器(TIMx_CNT))
    • [   11、预分频器(TIMx_PSC)](#   11、预分频器(TIMx_PSC))
    • [   12、自动重装载寄存器(TIMx_ARR)](#   12、自动重装载寄存器(TIMx_ARR))
    • [   13、捕获/比较寄存器 1(TIMx_CCR1)](#   13、捕获/比较寄存器 1(TIMx_CCR1))
    • [   14、捕获/比较寄存器 2(TIMx_CCR2)](#   14、捕获/比较寄存器 2(TIMx_CCR2))
    • [   15、捕获/比较寄存器 3(TIMx_CCR3)](#   15、捕获/比较寄存器 3(TIMx_CCR3))
    • [   16、捕获/比较寄存器 4(TIMx_CCR4)](#   16、捕获/比较寄存器 4(TIMx_CCR4))
    • [   17、DMA控制寄存器(TIMx_DCR)](#   17、DMA控制寄存器(TIMx_DCR))
    • [   18、连续模式的DMA地址(TIMx_DMAR)](#   18、连续模式的DMA地址(TIMx_DMAR))
    • [   19、TIMx寄存器图](#   19、TIMx寄存器图)
  • 二、基本TIM6和TIM7寄存器
    • [   1、TIM6 和TIM7 控制寄存器 1(TIMx_CR1)](#   1、TIM6 和TIM7 控制寄存器 1(TIMx_CR1))
    • [   2、TIM6 和TIM7 控制寄存器 2(TIMx_CR2)](#   2、TIM6 和TIM7 控制寄存器 2(TIMx_CR2))
    • [   3、TIM6 和TIM7 DMA/中断使能寄存器(TIMx_DIER)](#   3、TIM6 和TIM7 DMA/中断使能寄存器(TIMx_DIER))
    • [   4、TIM6 和TIM7 状态寄存器(TIMx_SR)](#   4、TIM6 和TIM7 状态寄存器(TIMx_SR))
    • [   5、TIM6 和TIM7 事件产生寄存器(TIMx_EGR)](#   5、TIM6 和TIM7 事件产生寄存器(TIMx_EGR))
    • [   6、TIM6 和TIM7 计数器(TIMx_CNT)](#   6、TIM6 和TIM7 计数器(TIMx_CNT))
    • [   7、TIM6 和TIM7 预分频器(TIMx_PSC)](#   7、TIM6 和TIM7 预分频器(TIMx_PSC))
    • [   8、TIM6 和TIM7 自动重装载寄存器(TIMx_ARR)](#   8、TIM6 和TIM7 自动重装载寄存器(TIMx_ARR))
    • [   9、TIM6 和TIM7 寄存器图](#   9、TIM6 和TIM7 寄存器图)
  • [三、高级TIM1 和TIM8寄存器](#三、高级TIM1 和TIM8寄存器)
    • [   1、TIM1 和TIM8 控制寄存器 1(TIMx_CR1)](#   1、TIM1 和TIM8 控制寄存器 1(TIMx_CR1))
    • [   2、TIM1 和TIM8 控制寄存器 2(TIMx_CR2)](#   2、TIM1 和TIM8 控制寄存器 2(TIMx_CR2))
    • [   3、TIM1 和TIM8 从模式控制寄存器(TIMx_SMCR)](#   3、TIM1 和TIM8 从模式控制寄存器(TIMx_SMCR))
    • [   4、TIM1 和TIM8 DMA/中断使能寄存器(TIMx_DIER)](#   4、TIM1 和TIM8 DMA/中断使能寄存器(TIMx_DIER))
    • [   5、TIM1 和TIM8 状态寄存器(TIMx_SR)](#   5、TIM1 和TIM8 状态寄存器(TIMx_SR))
    • [   6、TIM1 和TIM8 事件产生寄存器(TIMx_EGR)](#   6、TIM1 和TIM8 事件产生寄存器(TIMx_EGR))
    • [   7、TIM1 和TIM8 捕获/比较模式寄存器 1(TIMx_CCMR1)](#   7、TIM1 和TIM8 捕获/比较模式寄存器 1(TIMx_CCMR1))
    • [   8、TIM1 和TIM8 捕获/比较模式寄存器 2(TIMx_CCMR2)](#   8、TIM1 和TIM8 捕获/比较模式寄存器 2(TIMx_CCMR2))
    • [   9、TIM1 和TIM8 捕获/比较使能寄存器(TIMx_CCER)](#   9、TIM1 和TIM8 捕获/比较使能寄存器(TIMx_CCER))
    • [   10、 TIM1 和TIM8 计数器(TIMx_CNT)](#   10、 TIM1 和TIM8 计数器(TIMx_CNT))
    • [   11、TIM1 和TIM8 预分频器(TIMx_PSC)](#   11、TIM1 和TIM8 预分频器(TIMx_PSC))
    • [   12、TIM1 和TIM8 自动重装载寄存器(TIMx_ARR)](#   12、TIM1 和TIM8 自动重装载寄存器(TIMx_ARR))
    • [   13、TIM1 和TIM8 重复计数寄存器(TIMx_RCR)](#   13、TIM1 和TIM8 重复计数寄存器(TIMx_RCR))
    • [   14、TIM1 和TIM8 捕获/比较寄存器 1(TIMx_CCR1)](#   14、TIM1 和TIM8 捕获/比较寄存器 1(TIMx_CCR1))
    • [   15、TIM1 和TIM8 捕获/比较寄存器 2(TIMx_CCR2)](#   15、TIM1 和TIM8 捕获/比较寄存器 2(TIMx_CCR2))
    • [   16、TIM1 和TIM8 捕获/比较寄存器 3(TIMx_CCR3)](#   16、TIM1 和TIM8 捕获/比较寄存器 3(TIMx_CCR3))
    • [   17、TIM1 和TIM8 捕获/比较寄存器(TIMx_CCR4)](#   17、TIM1 和TIM8 捕获/比较寄存器(TIMx_CCR4))
    • [   18、TIM1 和TIM8 刹车和死区寄存器(TIMx_BDTR)](#   18、TIM1 和TIM8 刹车和死区寄存器(TIMx_BDTR))
    • [   19、TIM1 和TIM8 DMA控制寄存器(TIMx_DCR)](#   19、TIM1 和TIM8 DMA控制寄存器(TIMx_DCR))
    • [   20、 TIM1 和TIM8 连续模式的DMA地址(TIMx_DMAR)](#   20、 TIM1 和TIM8 连续模式的DMA地址(TIMx_DMAR))
    • [   21、TIM1 和TIM8 寄存器图](#   21、TIM1 和TIM8 寄存器图)
  • 四、实例代码
    • [   1、基本定时器（TIM6）定时中断（1s）](#   1、基本定时器（TIM6）定时中断（1s）)
    • [   2、通用定时器（TIM3）PWM 输出（PA7，1kHz，占空比可调）](#   2、通用定时器（TIM3）PWM 输出（PA7，1kHz，占空比可调）)
    • [   3、通用定时器（TIM4）输入捕获（PB6，测量脉冲频率）](#   3、通用定时器（TIM4）输入捕获（PB6，测量脉冲频率）)
    • [   4、高级定时器（TIM1）互补 PWM 输出（PA8/PA9，带死区）](#   4、高级定时器（TIM1）互补 PWM 输出（PA8/PA9，带死区）)
  • 五、总结
    • [   1、定时器寄存器编程核心流程：](#   1、定时器寄存器编程核心流程：)
    • [   2、时钟适配：](#   2、时钟适配：)
    • [   3、中断通道号：](#   3、中断通道号：)
    • [   4、PWM 关键配置：](#   4、PWM 关键配置：)

一、通用TIMx (TIM2、TIM3、TIM4和TIM5)寄存器

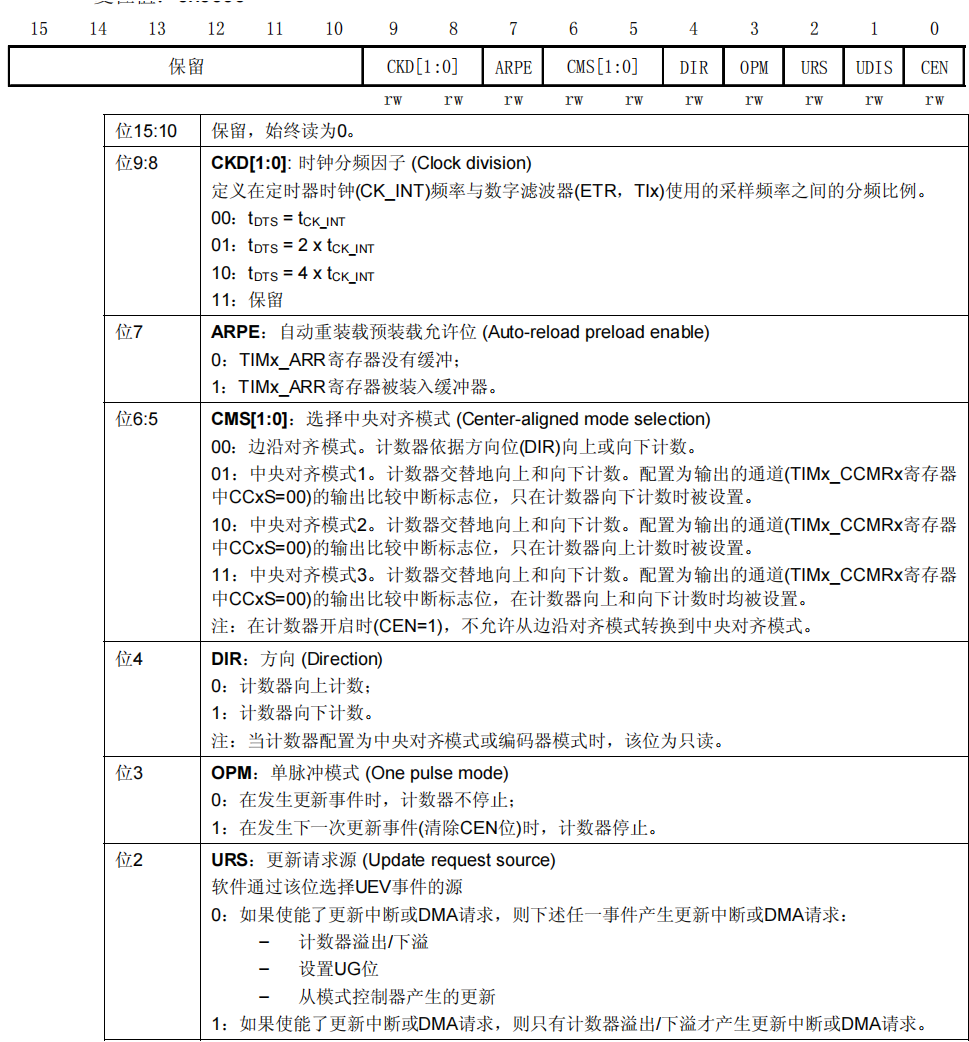

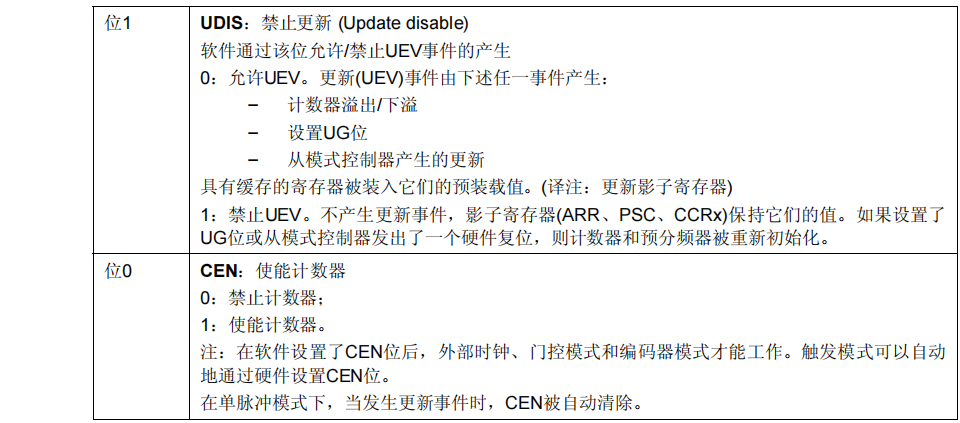

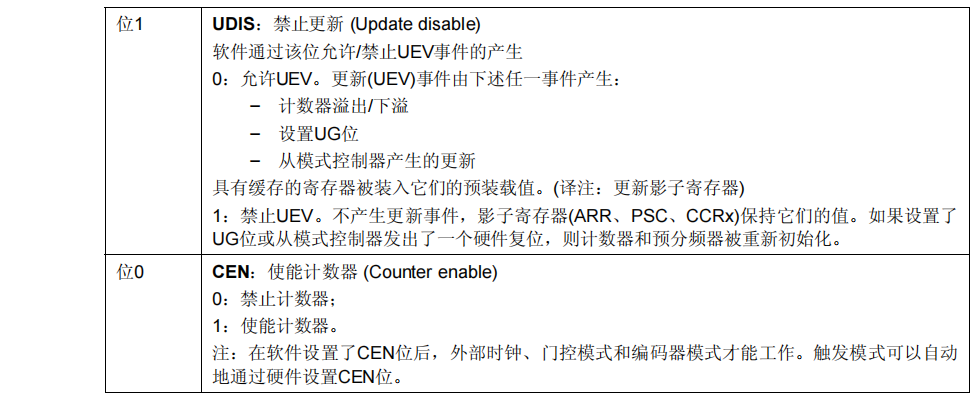

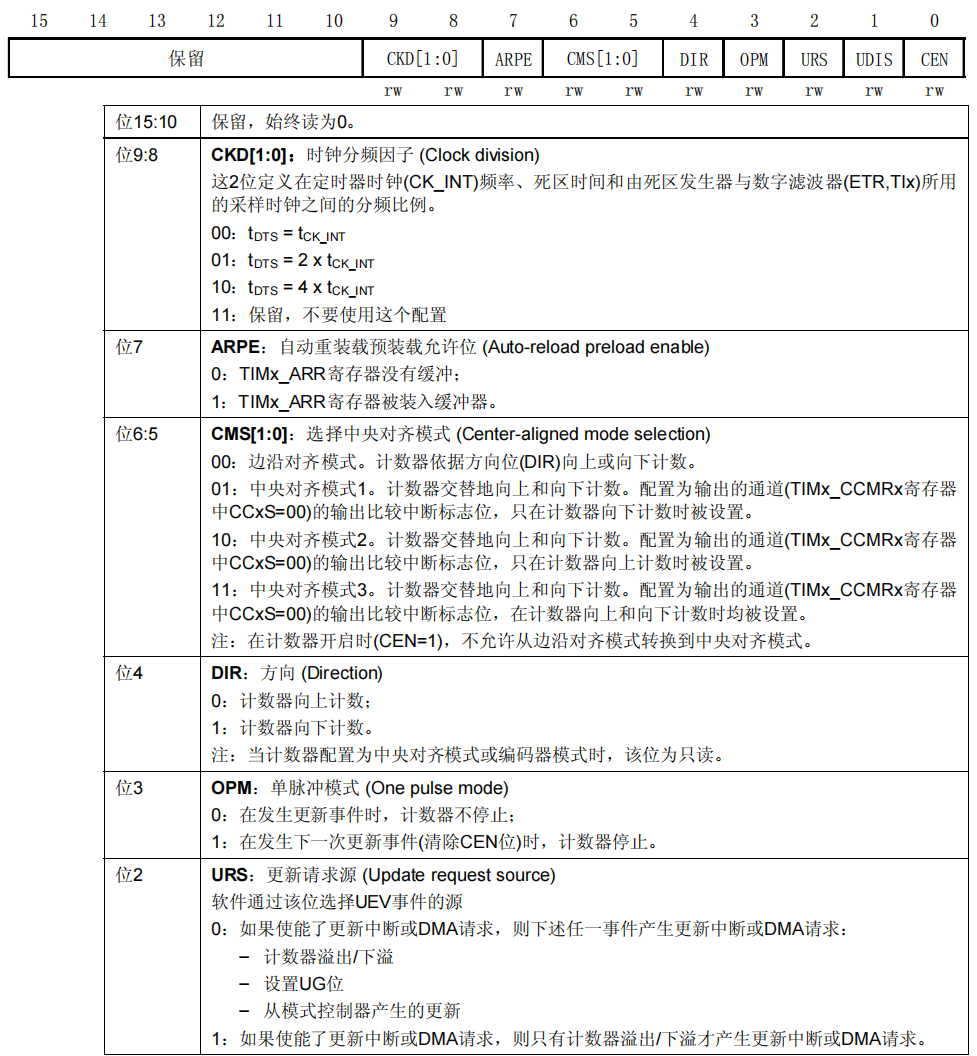

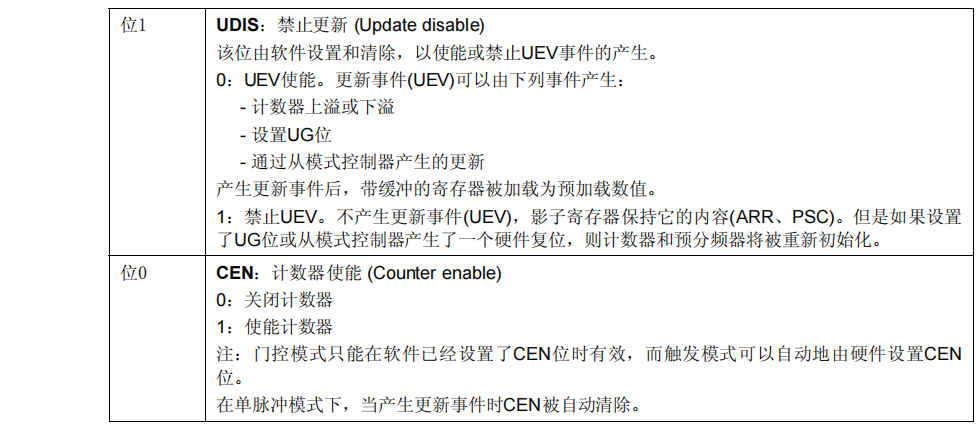

1、控制寄存器 1(TIMx_CR1)

偏移地址：0x00

复位值：0x0000

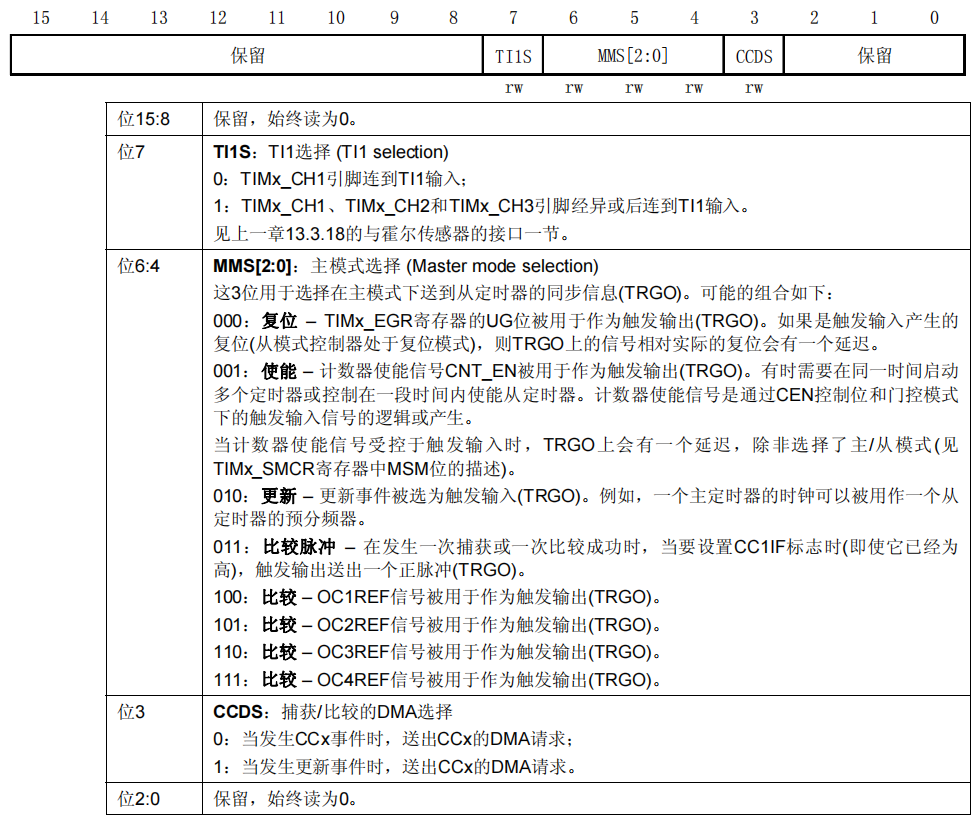

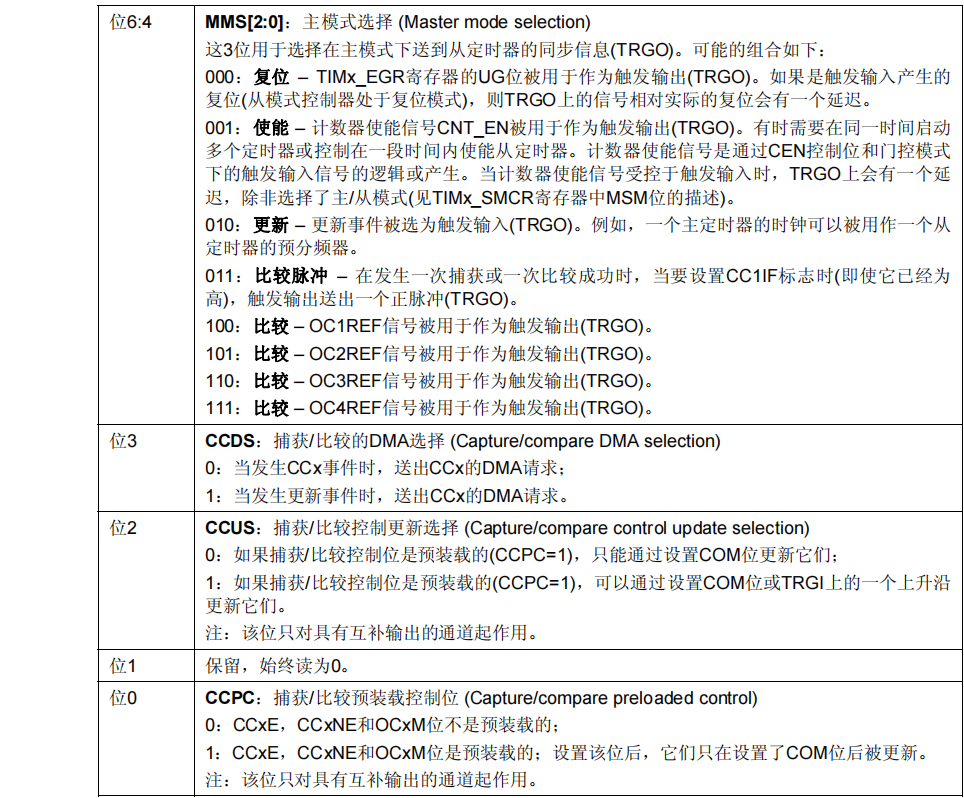

2、控制寄存器 2(TIMx_CR2)

偏移地址：0x04

复位值：0x0000

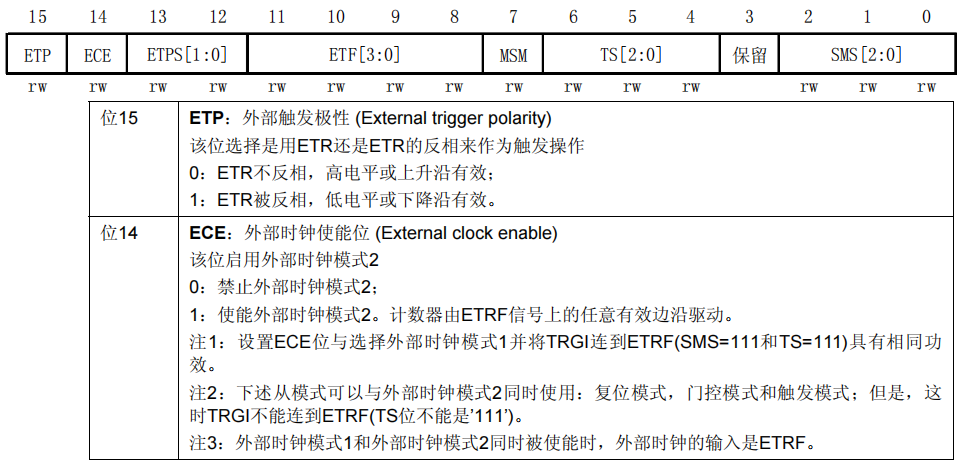

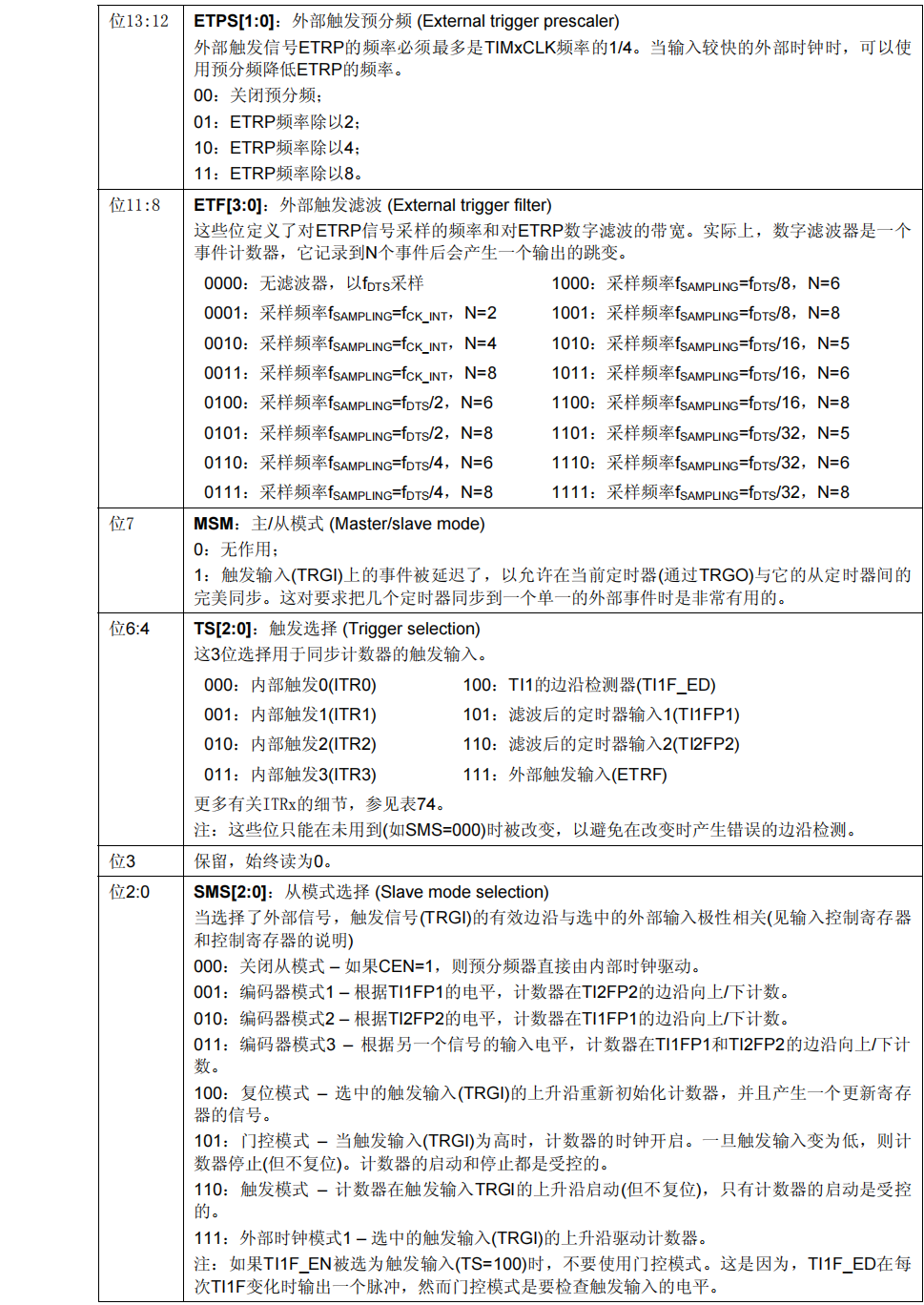

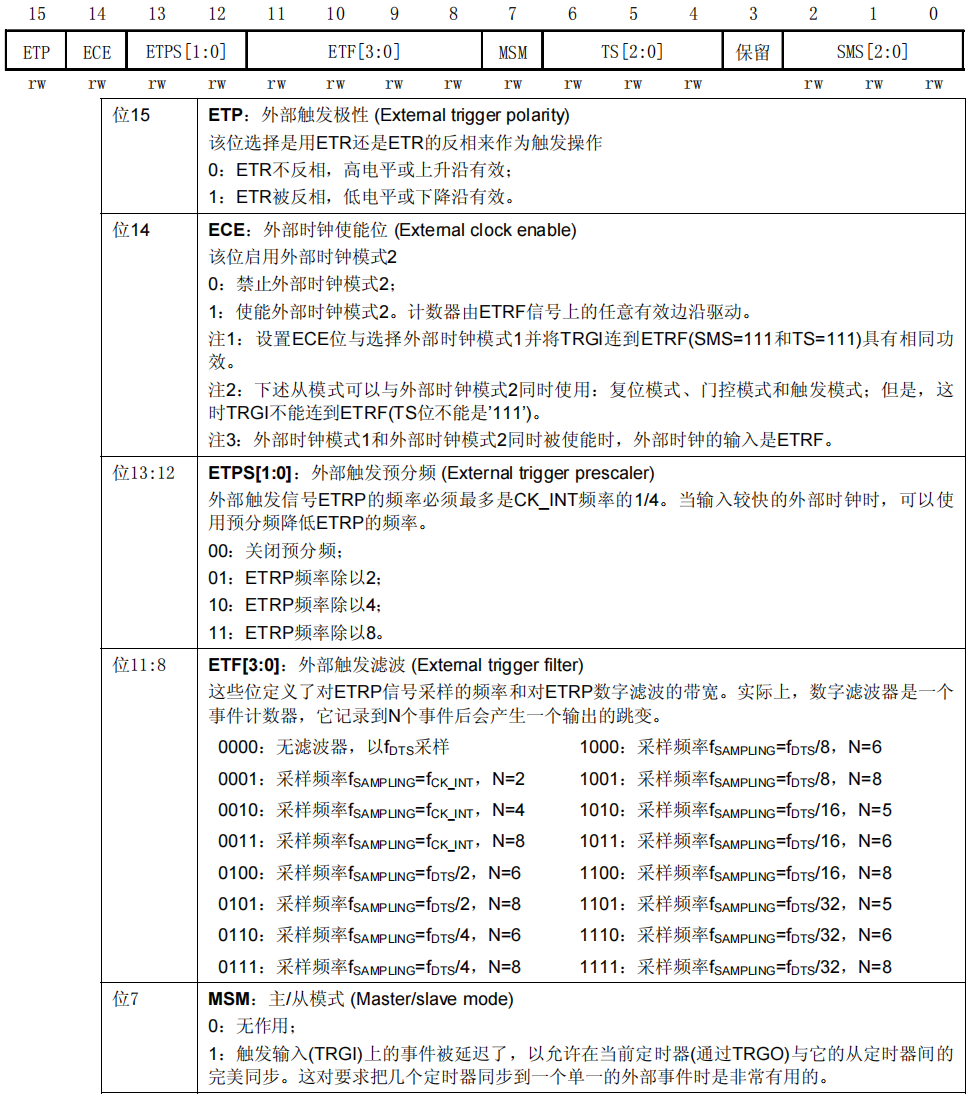

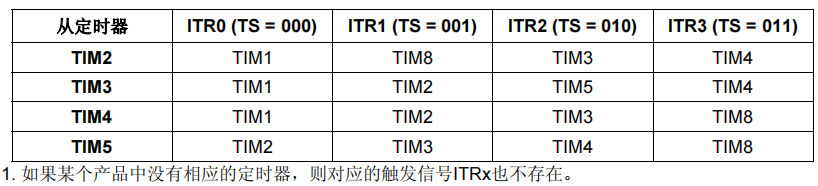

3、从模式控制寄存器(TIMx_SMCR)

偏移地址：0x08

复位值：0x0000

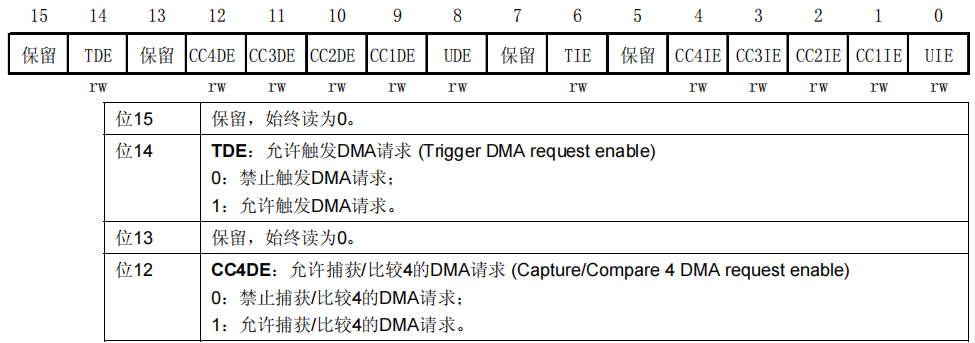

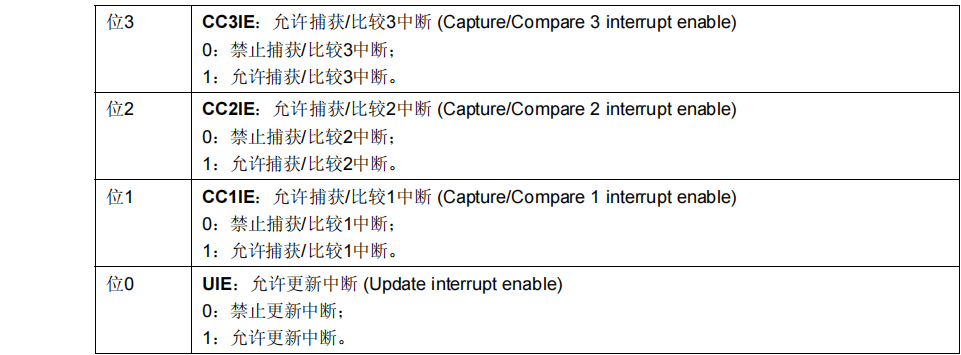

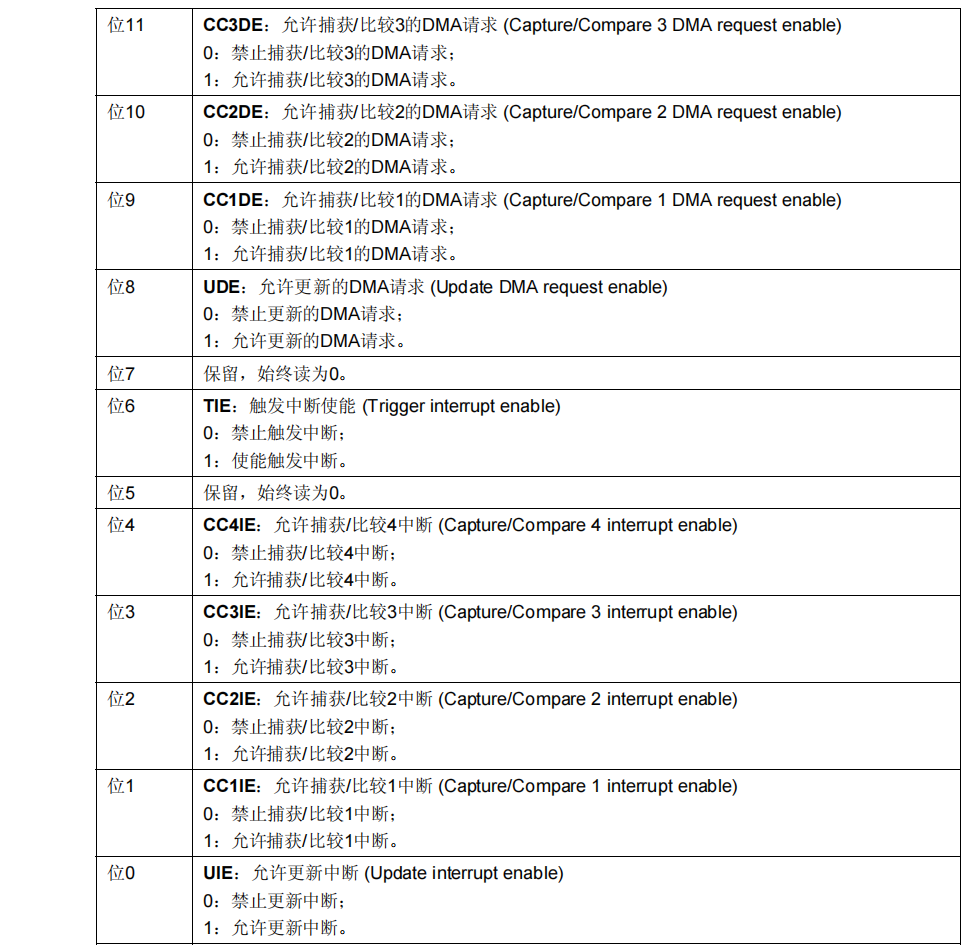

4、DMA/中断使能寄存器(TIMx_DIER)

偏移地址：0x0C

复位值：0x0000

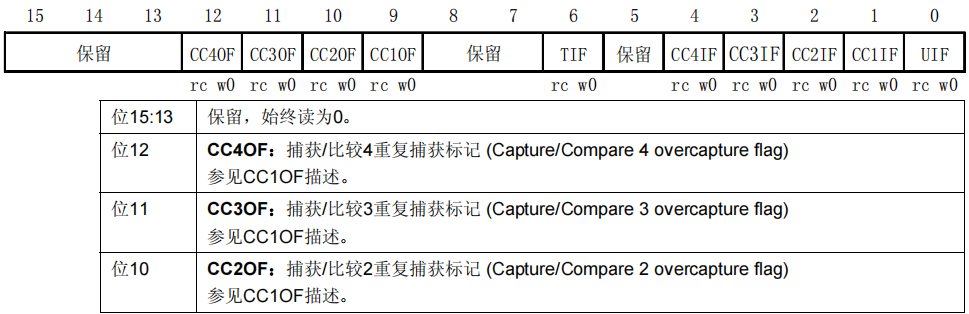

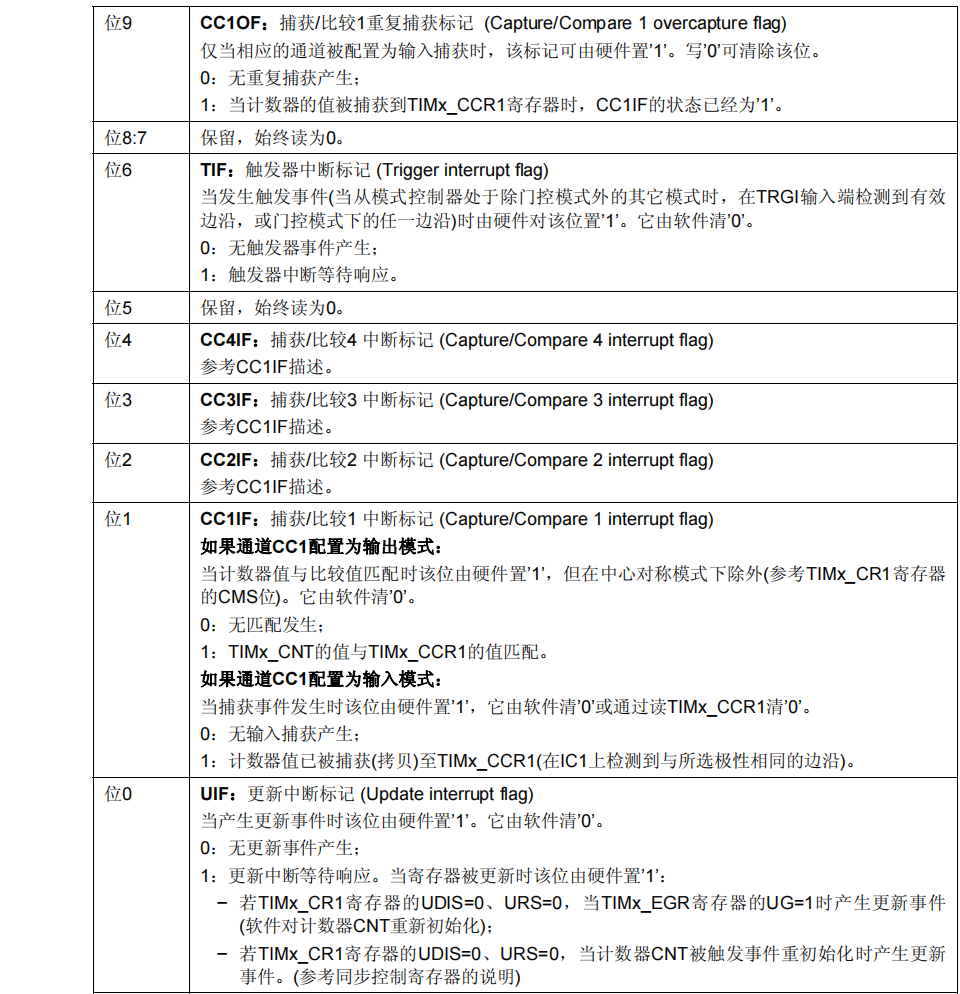

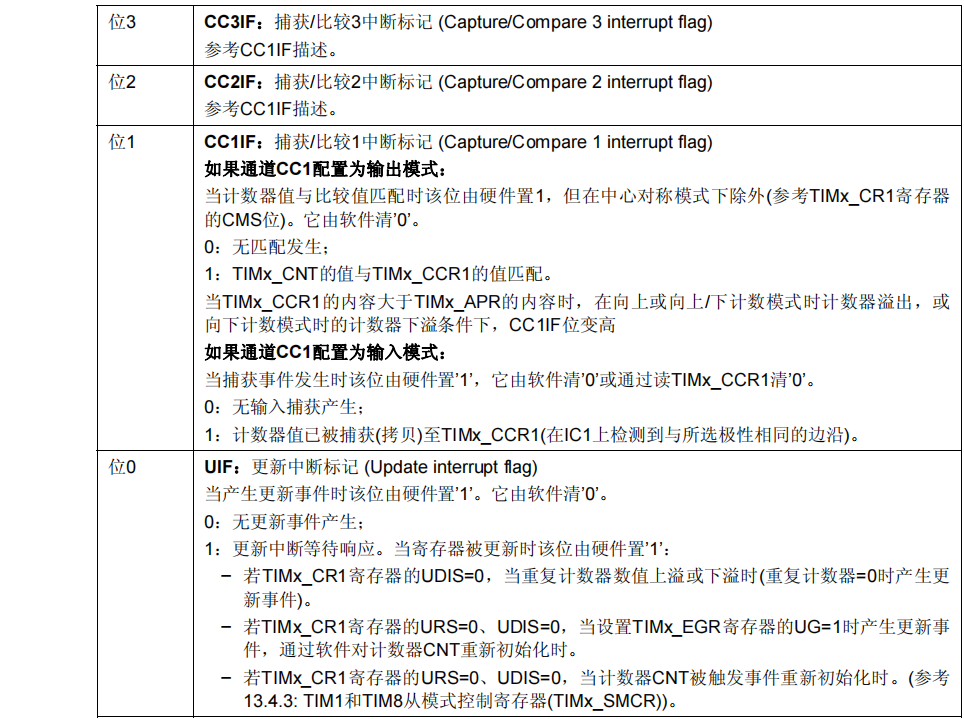

5、状态寄存器(TIMx_SR)

偏移地址：0x10

复位值：0x0000

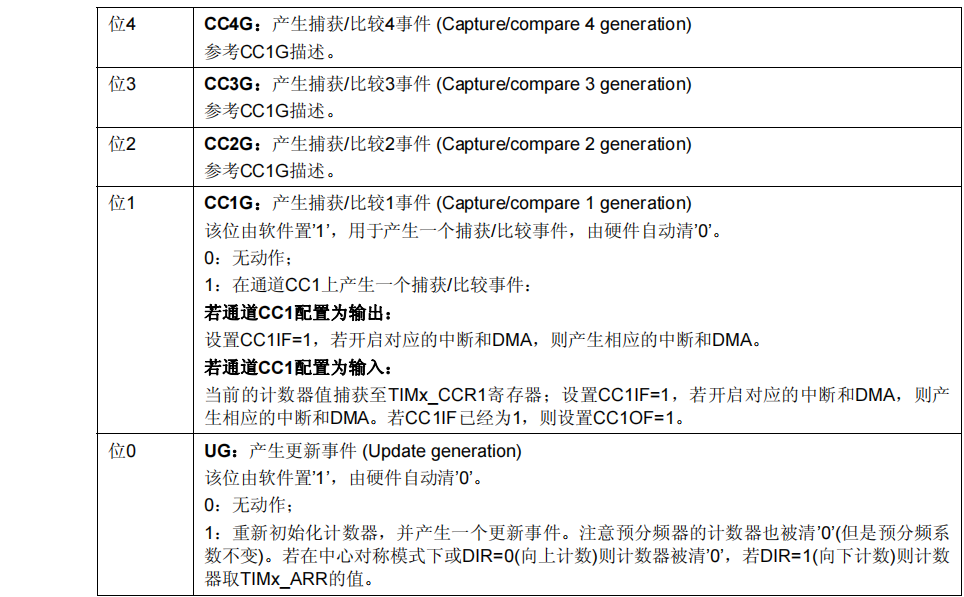

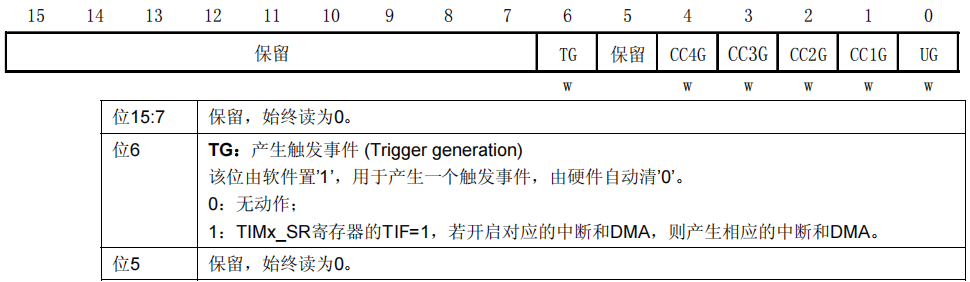

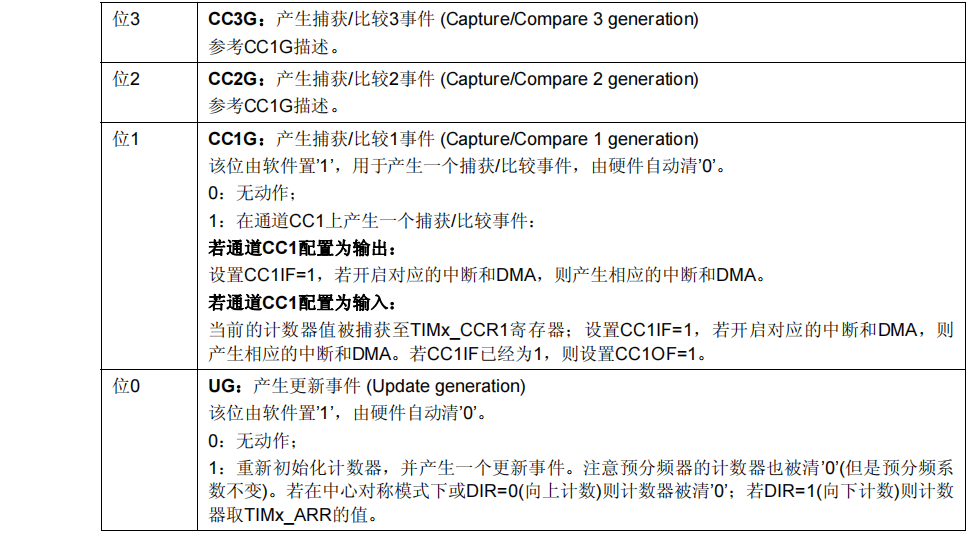

6、事件产生寄存器(TIMx_EGR)

偏移地址:0x14

复位值:0x0000

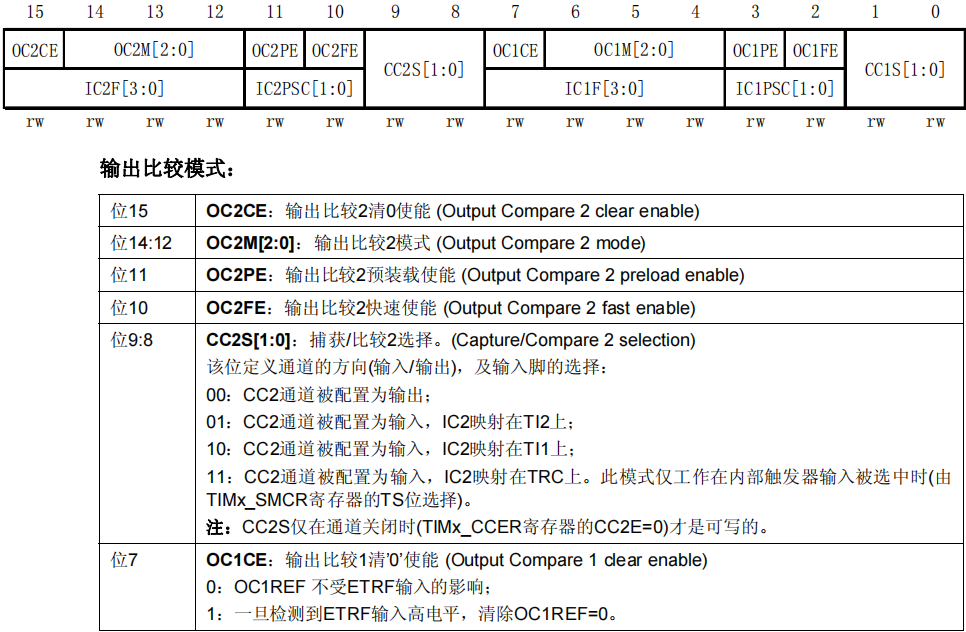

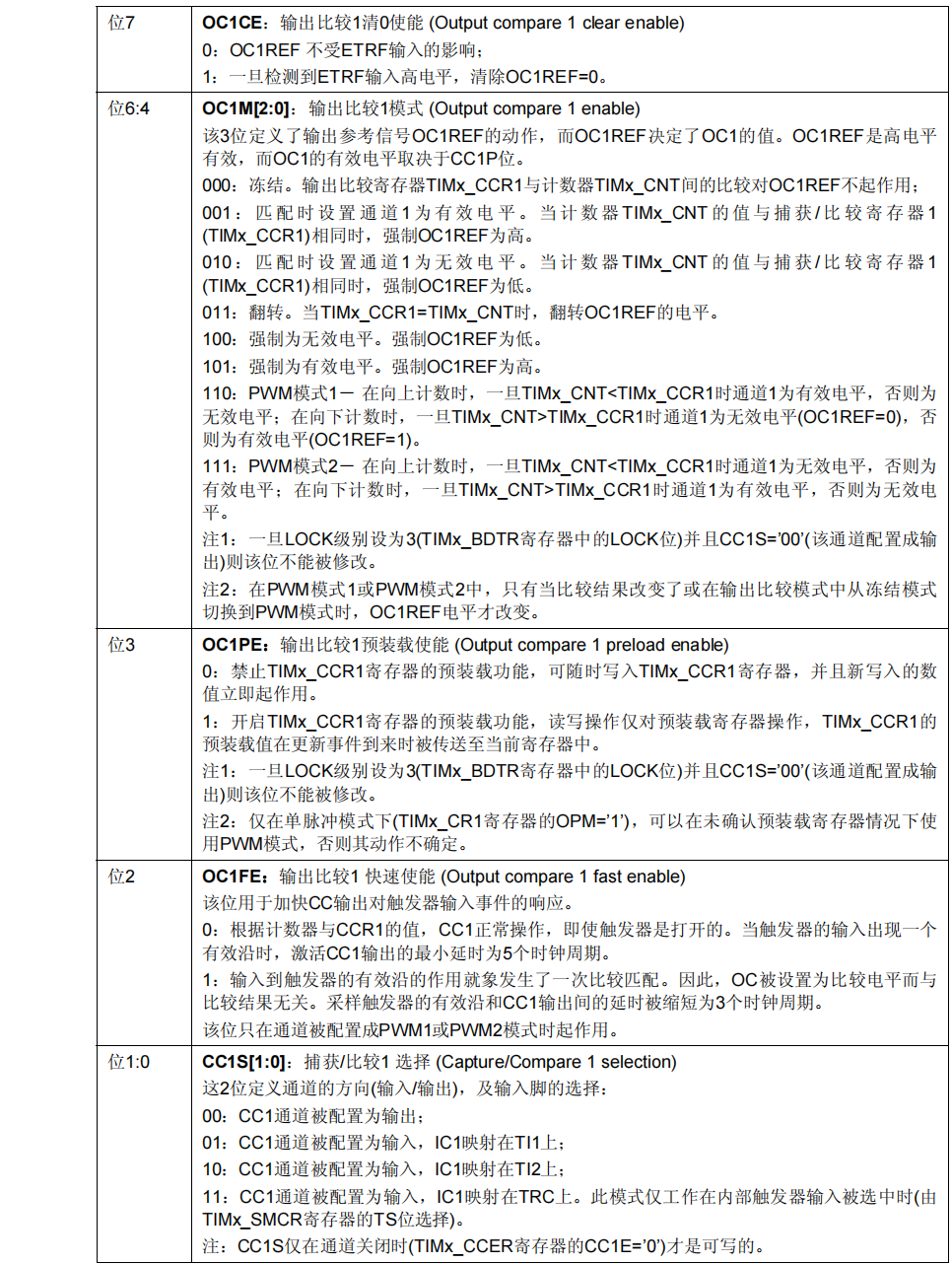

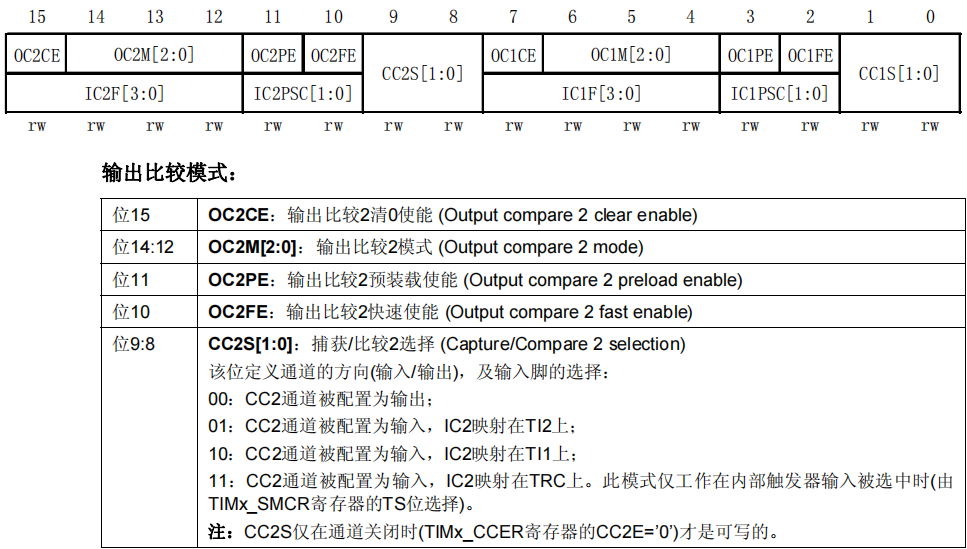

7、捕获/比较模式寄存器 1(TIMx_CCMR1)

偏移地址：0x18

复位值：0x0000

通道可用于输入(捕获模式)或输出(比较模式)，通道的方向由相应的CCxS定义。

该寄存器其它位的作用在输入和输出模式下不同。

OCxx描述了通道在输出模式下的功能，ICxx描述了通道在输出模式下的功能。

因此必须注意，同一个位在输出模式和输入模式下的功能是不同的。

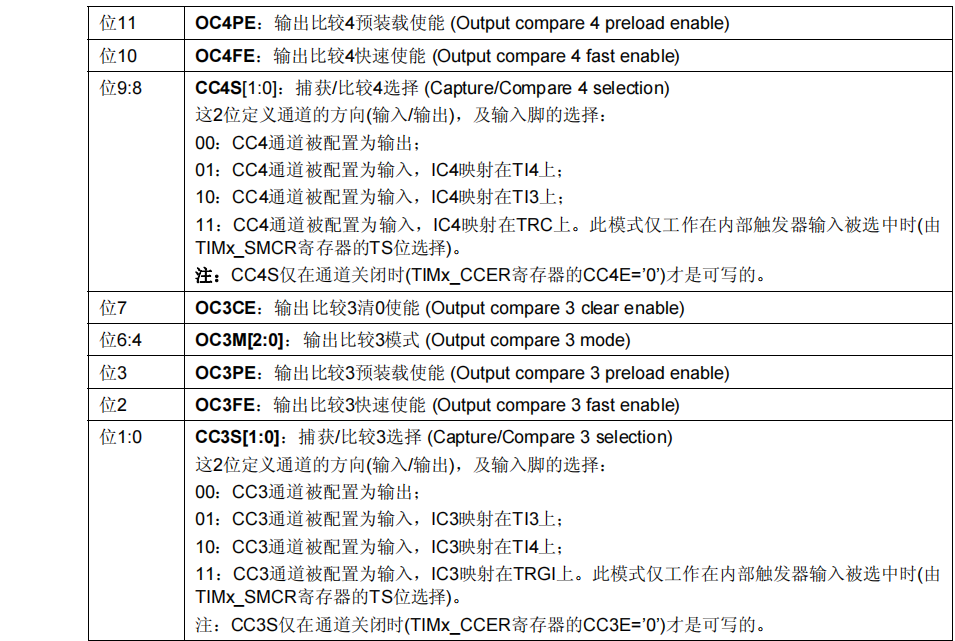

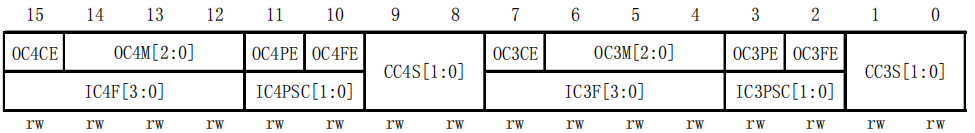

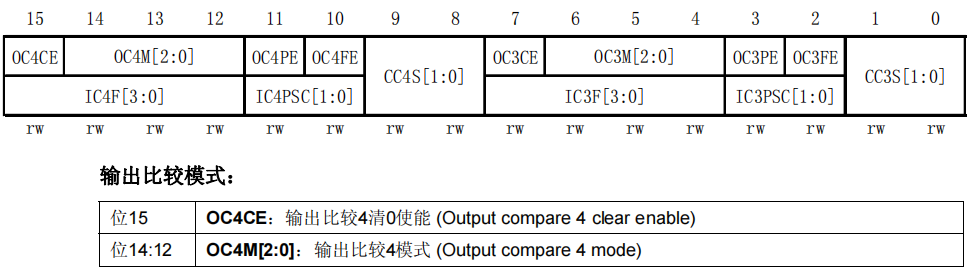

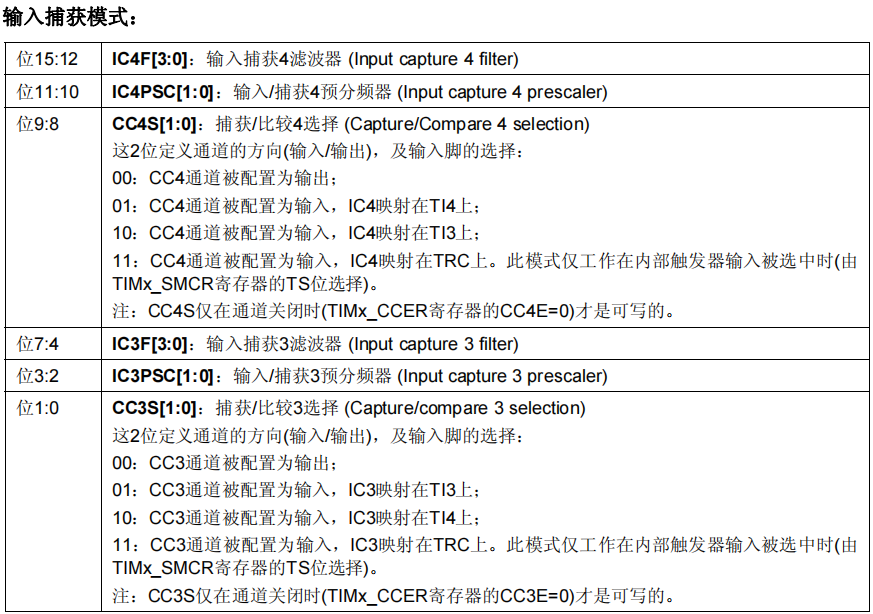

8、捕获/比较模式寄存器 2(TIMx_CCMR2)

偏移地址：0x1C

复位值：0x0000

9、捕获/比较使能寄存器(TIMx_CCER)

偏移地址：0x20

复位值：0x0000

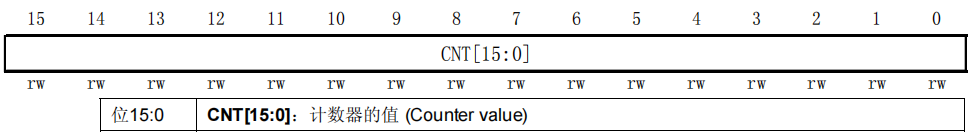

10、计数器(TIMx_CNT)

偏移地址：0x24

复位值：0x0000

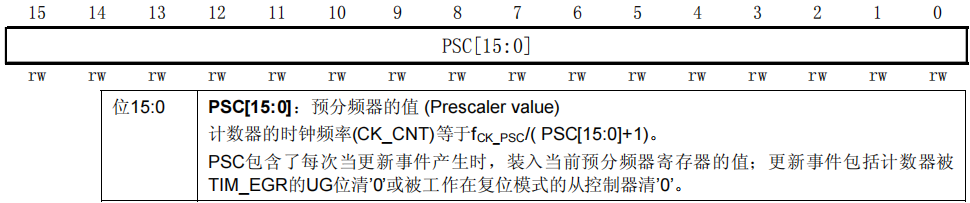

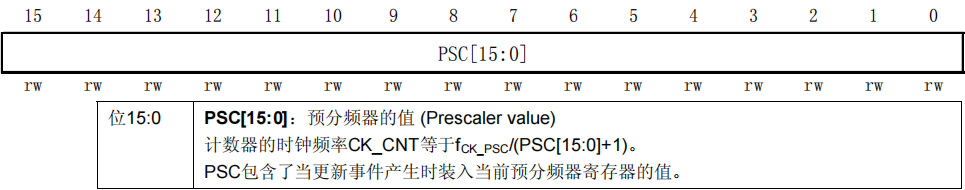

11、预分频器(TIMx_PSC)

偏移地址：0x28

复位值：0x0000

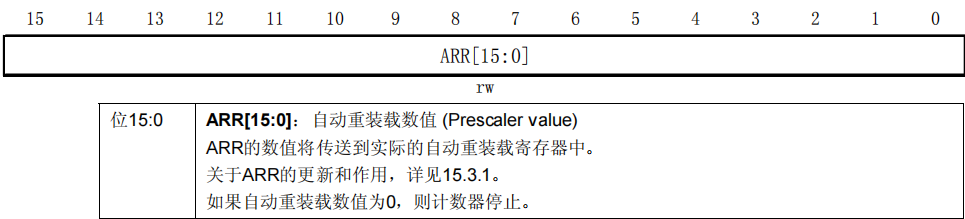

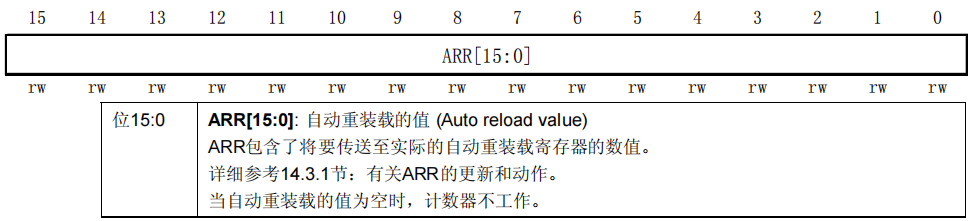

12、自动重装载寄存器(TIMx_ARR)

偏移地址:0x2C

复位值:0x0000

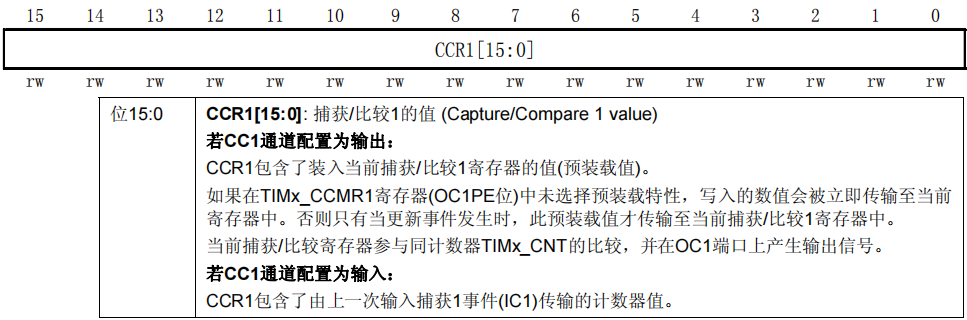

13、捕获/比较寄存器 1(TIMx_CCR1)

偏移地址：0x34

复位值：0x0000

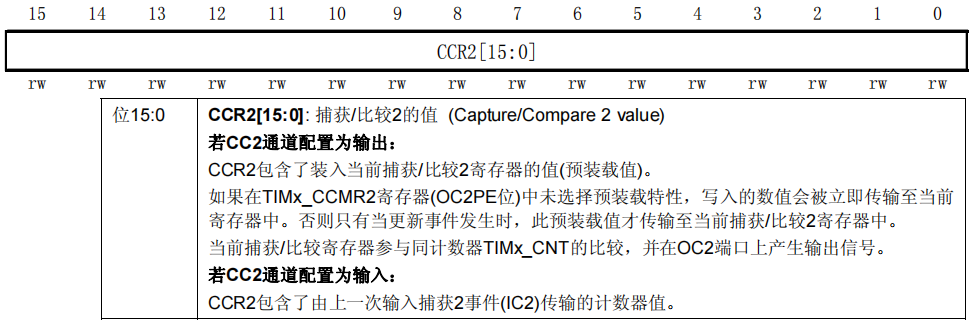

14、捕获/比较寄存器 2(TIMx_CCR2)

偏移地址：0x38

复位值：0x0000

15、捕获/比较寄存器 3(TIMx_CCR3)

偏移地址：0x3C

复位值：0x0000

16、捕获/比较寄存器 4(TIMx_CCR4)

偏移地址：0x40

复位值：0x0000

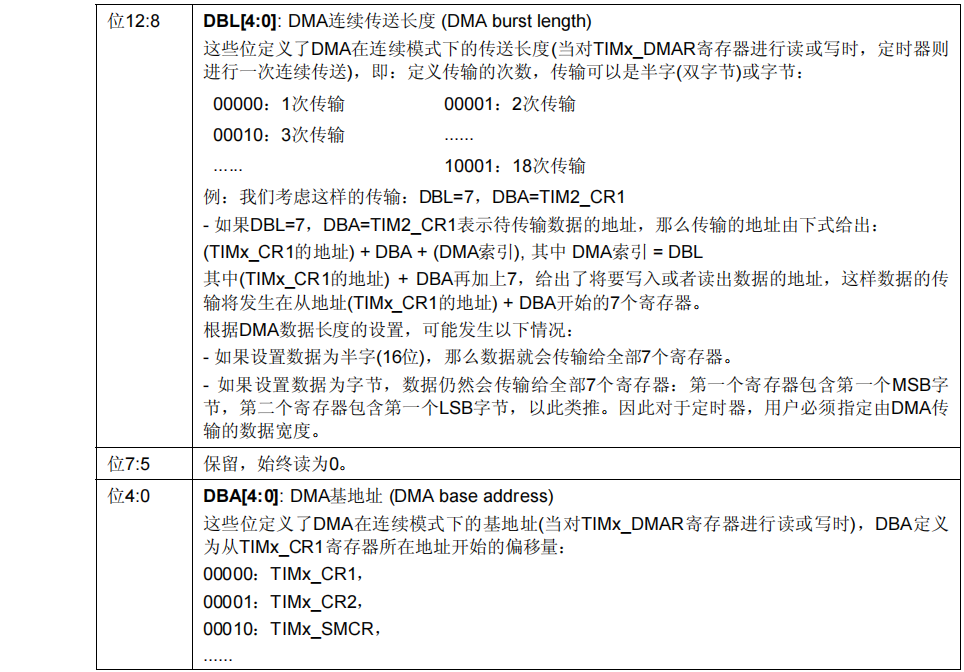

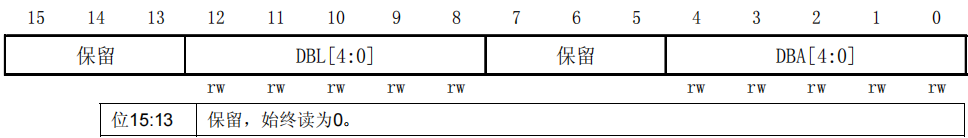

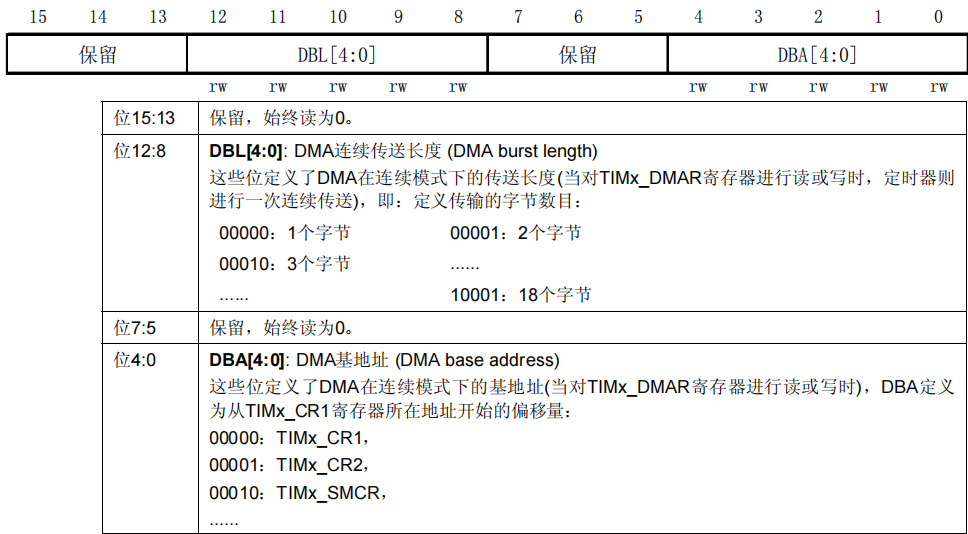

17、DMA控制寄存器(TIMx_DCR)

偏移地址：0x48

复位值：0x0000

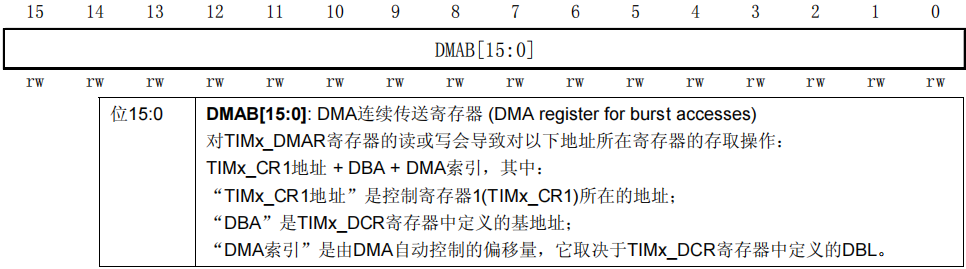

18、连续模式的DMA地址(TIMx_DMAR)

偏移地址：0x4C

复位值：0x0000

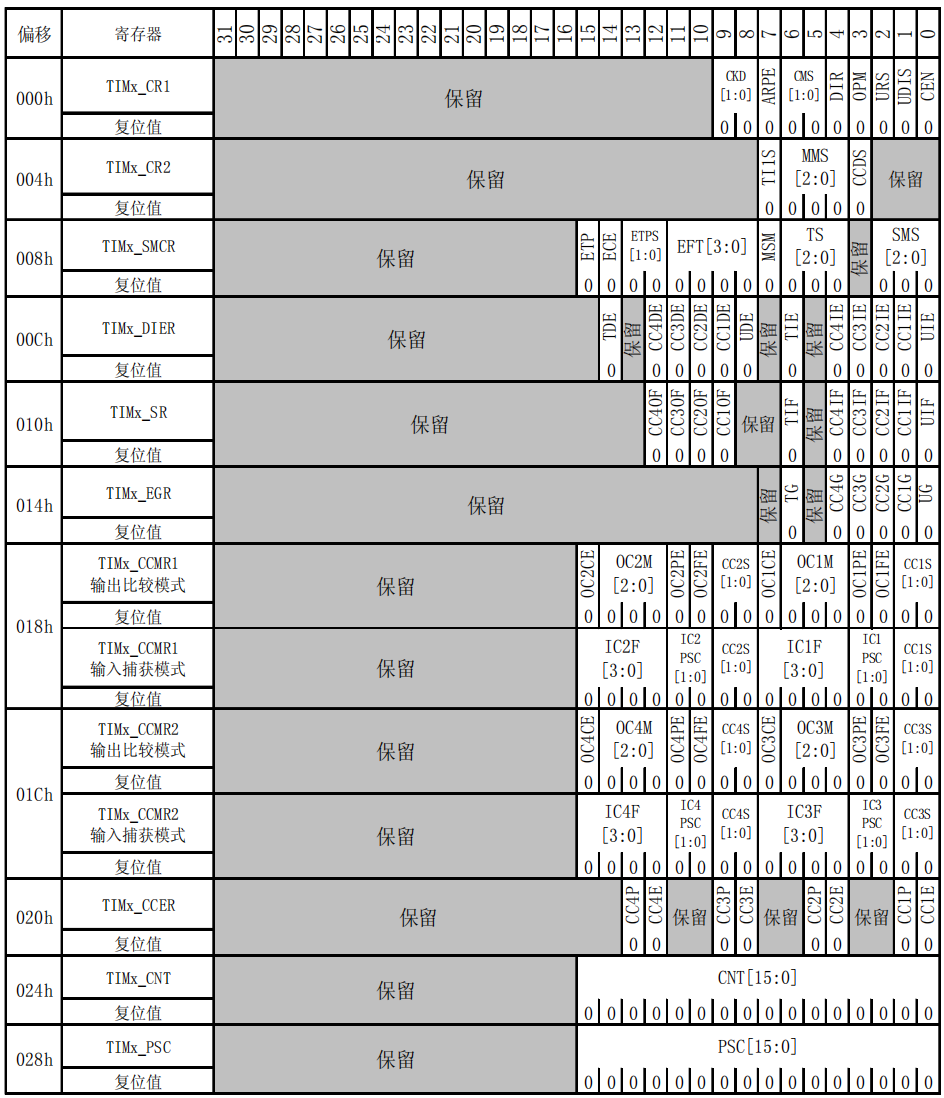

19、TIMx寄存器图

下表中将TIMx的所有寄存器映射到一个16位可寻址(编址)空间。

二、基本TIM6和TIM7寄存器

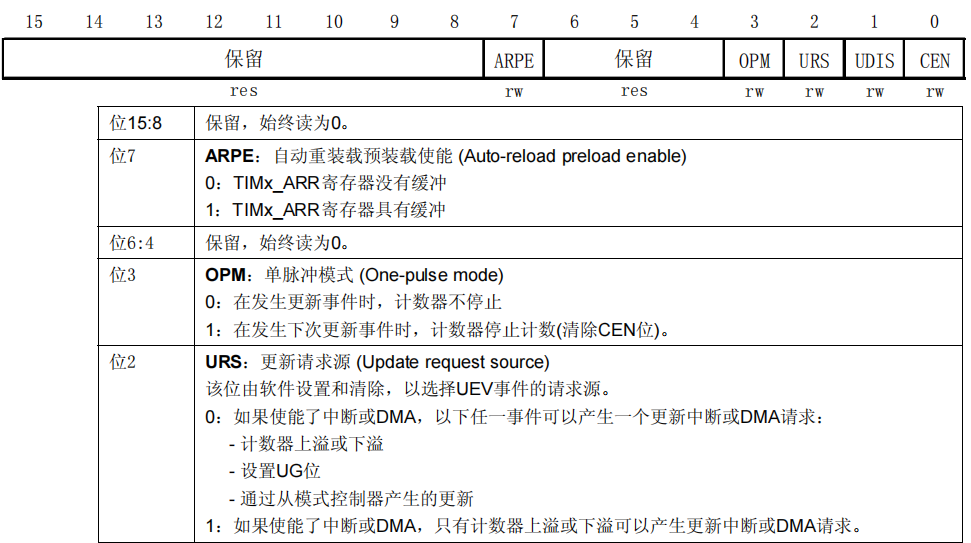

1、TIM6 和TIM7 控制寄存器 1(TIMx_CR1)

偏移地址：0x00

复位值：0x0000

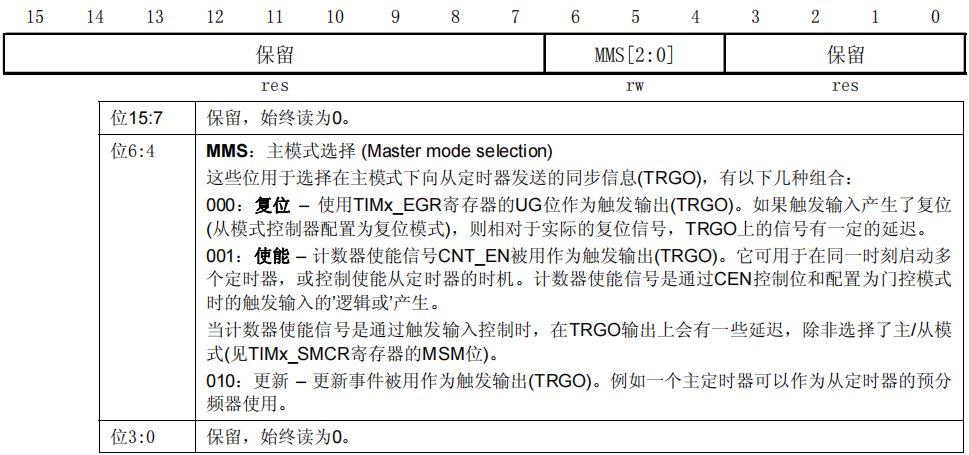

2、TIM6 和TIM7 控制寄存器 2(TIMx_CR2)

偏移地址：0x04

复位值：0x0000

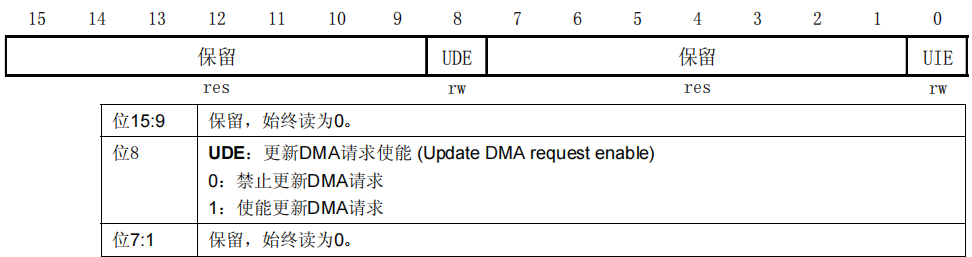

3、TIM6 和TIM7 DMA/中断使能寄存器(TIMx_DIER)

偏移地址：0x0C

复位值：0x0000

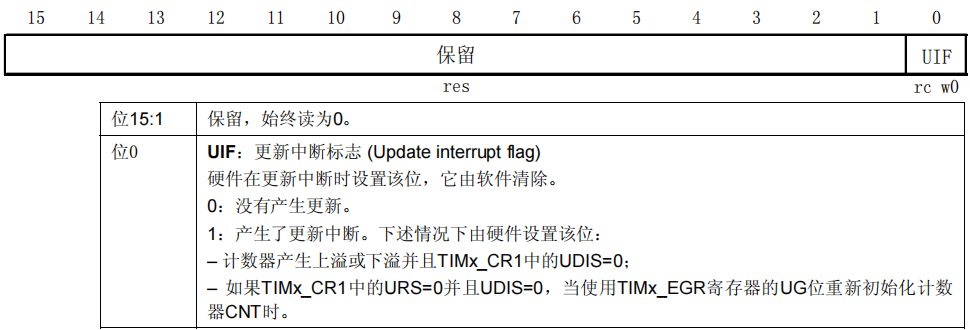

4、TIM6 和TIM7 状态寄存器(TIMx_SR)

偏移地址：0x10

复位值：0x0000

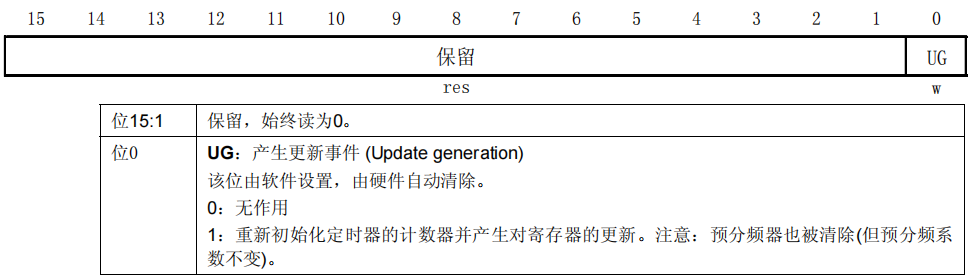

5、TIM6 和TIM7 事件产生寄存器(TIMx_EGR)

偏移地址：0x14

复位值：0x0000

6、TIM6 和TIM7 计数器(TIMx_CNT)

偏移地址：0x24

复位值：0x0000

7、TIM6 和TIM7 预分频器(TIMx_PSC)

偏移地址：0x28

复位值：0x0000

8、TIM6 和TIM7 自动重装载寄存器(TIMx_ARR)

偏移地址：0x2C

复位值：0x0000

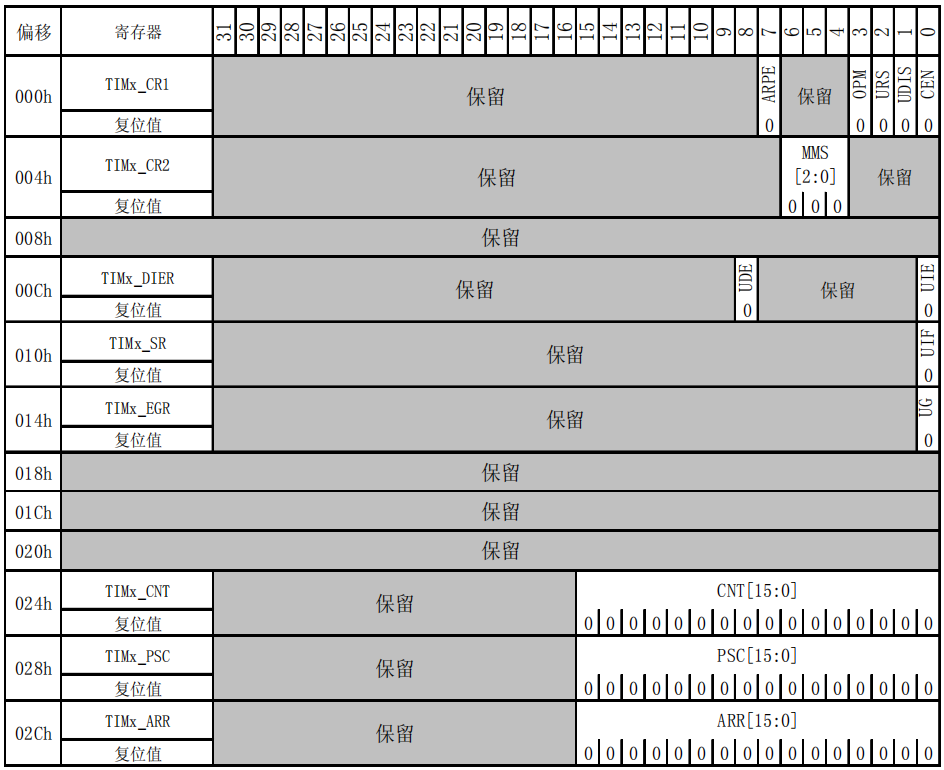

9、TIM6 和TIM7 寄存器图

下表中将TIMx的所有寄存器映射到一个16位可寻址(编址)空间

三、高级TIM1 和TIM8寄存器

1、TIM1 和TIM8 控制寄存器 1(TIMx_CR1)

偏移地址：0x00

复位值：0x0000

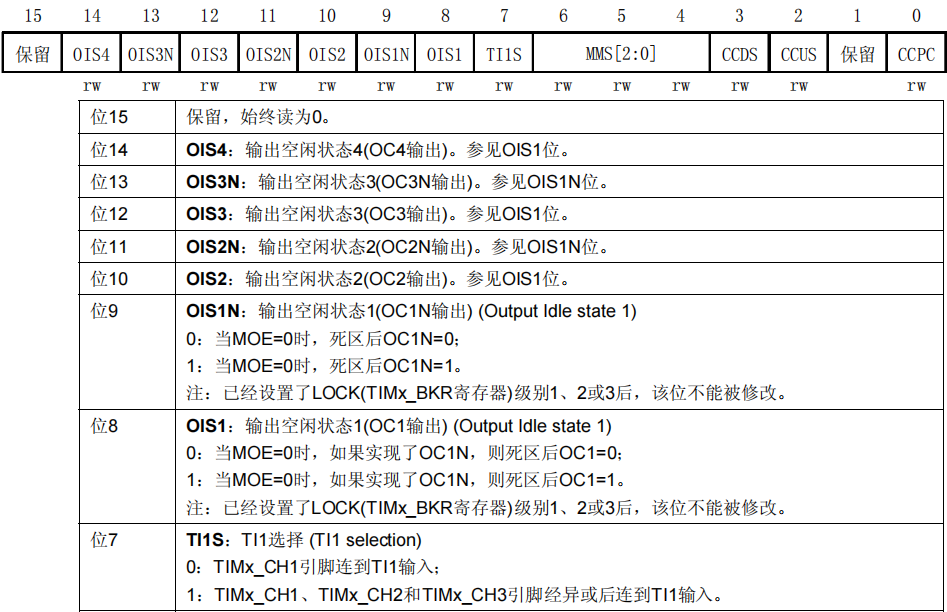

2、TIM1 和TIM8 控制寄存器 2(TIMx_CR2)

偏移地址：0x04

复位值：0x0000

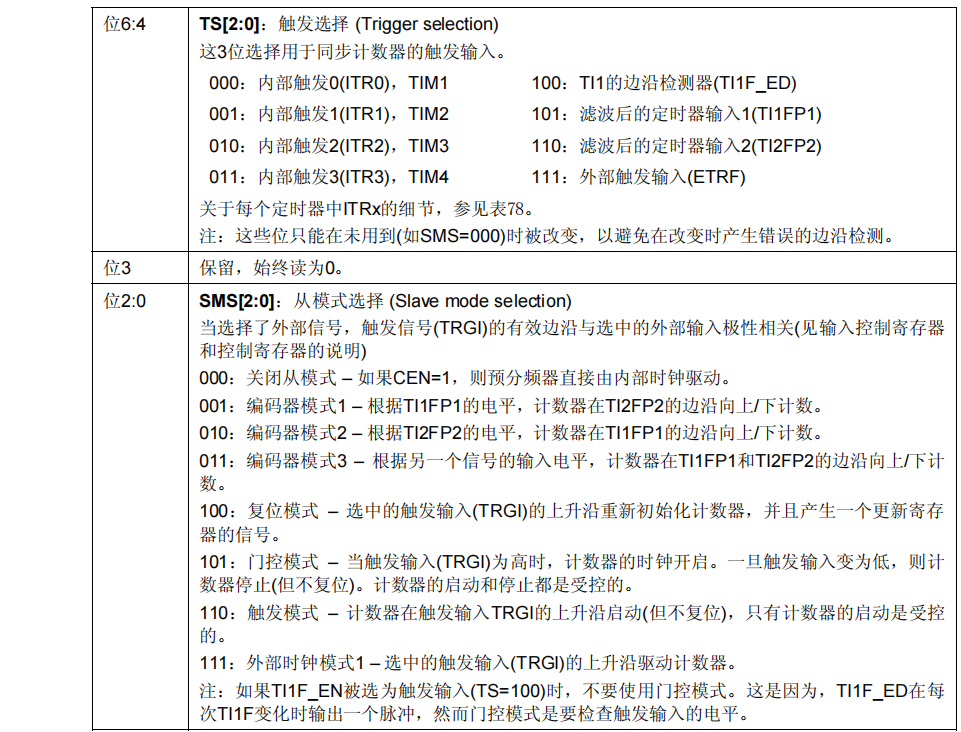

3、TIM1 和TIM8 从模式控制寄存器(TIMx_SMCR)

偏移地址：0x08

复位值：0x0000

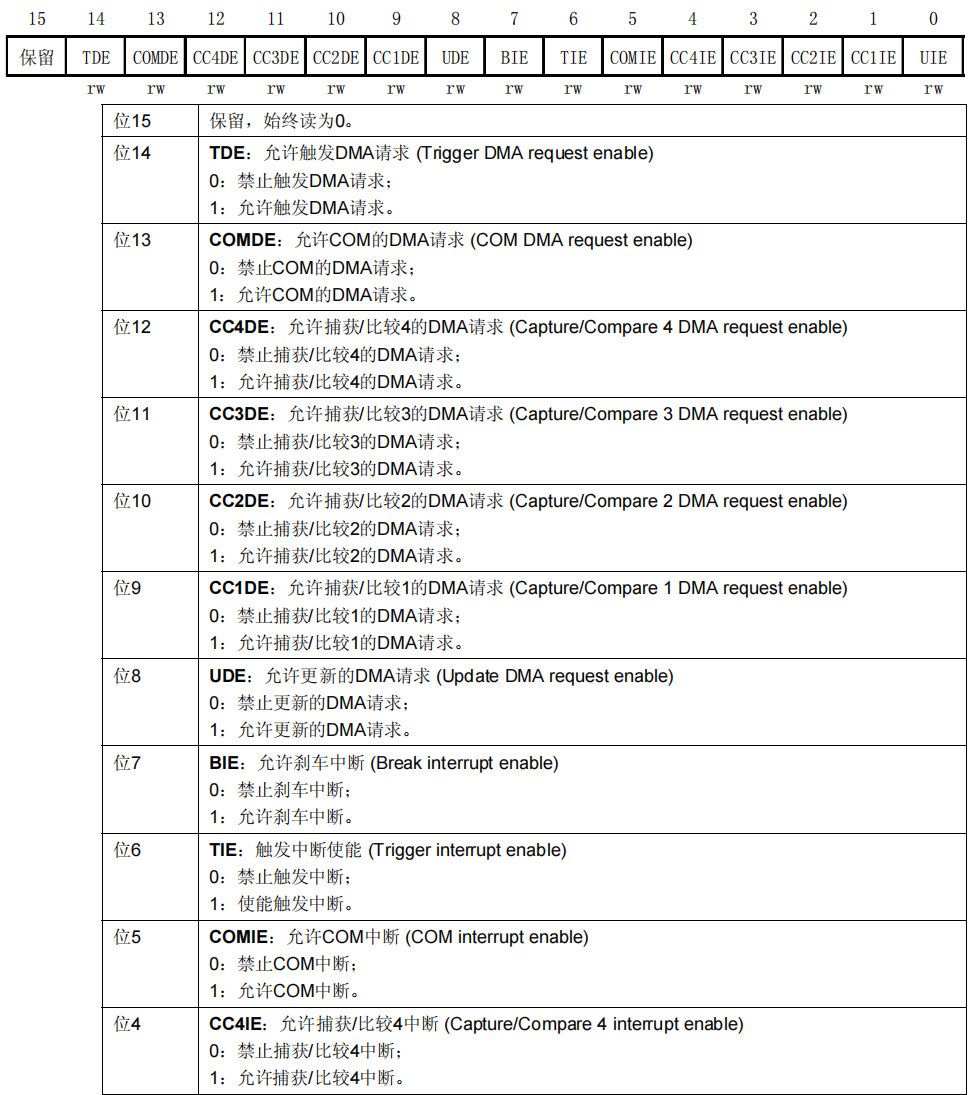

4、TIM1 和TIM8 DMA/中断使能寄存器(TIMx_DIER)

偏移地址：0x0C

复位值：0x0000

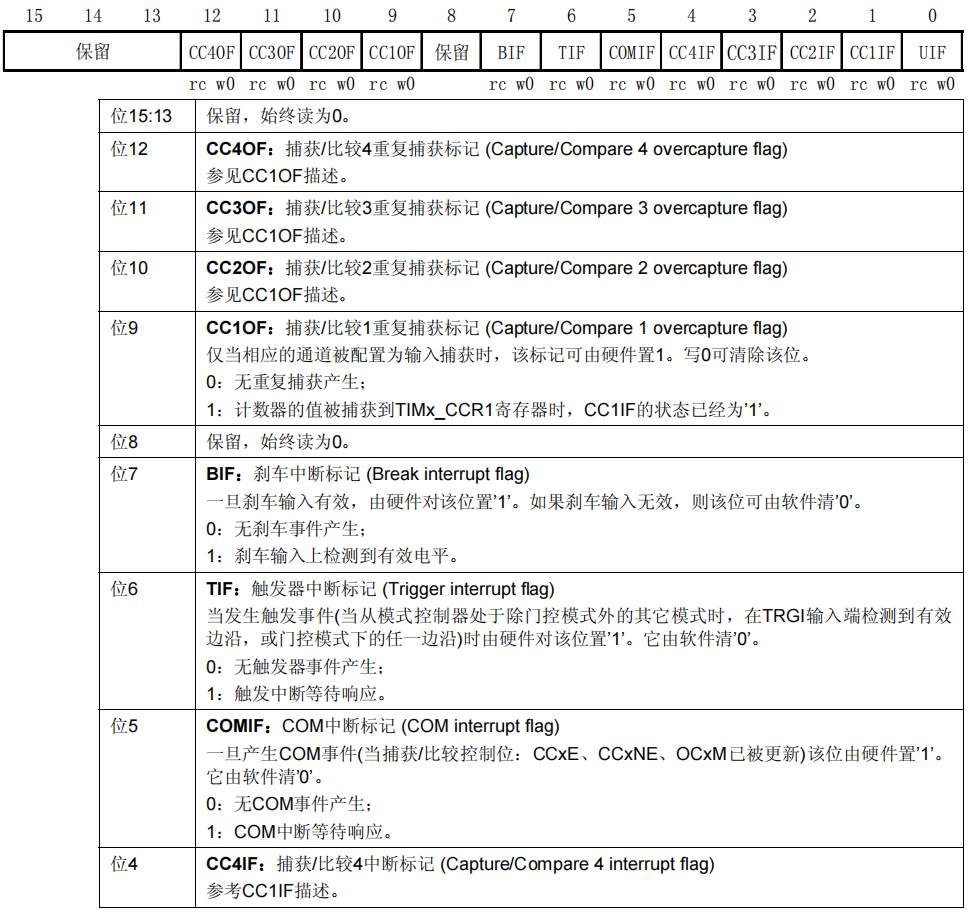

5、TIM1 和TIM8 状态寄存器(TIMx_SR)

偏移地址：0x10

复位值：0x0000

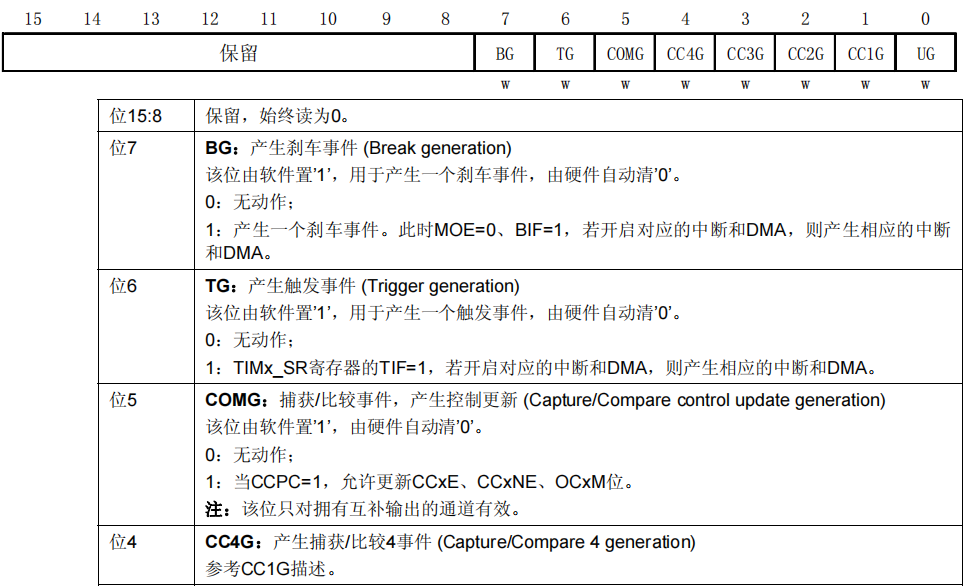

6、TIM1 和TIM8 事件产生寄存器(TIMx_EGR)

偏移地址:0x14

复位值:0x0000

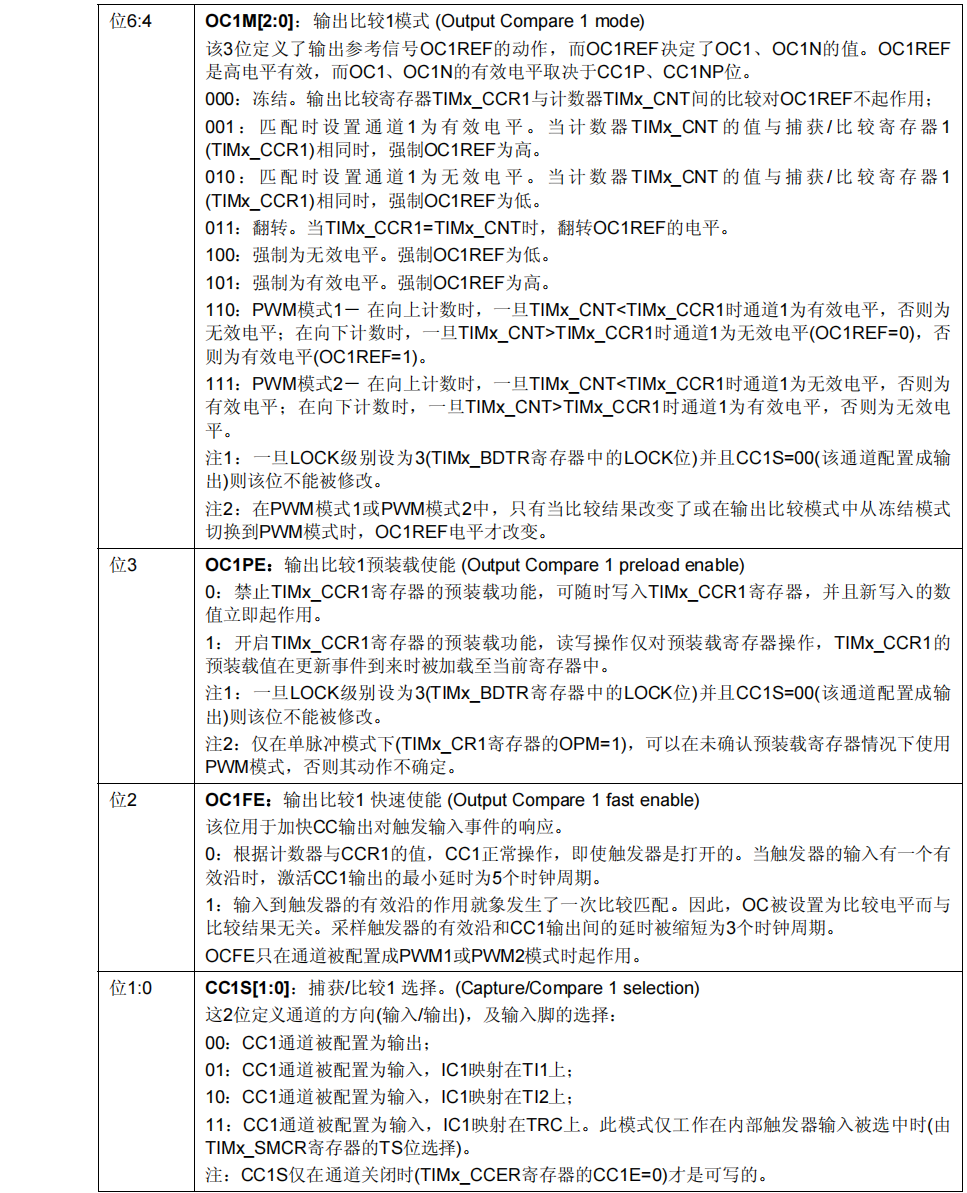

7、TIM1 和TIM8 捕获/比较模式寄存器 1(TIMx_CCMR1)

偏移地址：0x18

复位值：0x0000

通道可用于输入(捕获模式)或输出(比较模式)，通道的方向由相应的CCxS位定义。

该寄存器其它位的作用在输入和输出模式下不同。

OCxx描述了通道在输出模式下的功能，ICxx描述了通道在输入模式下的功能。

因此必须注意，同一个位在输出模式和输入模式下的功能是不同的。

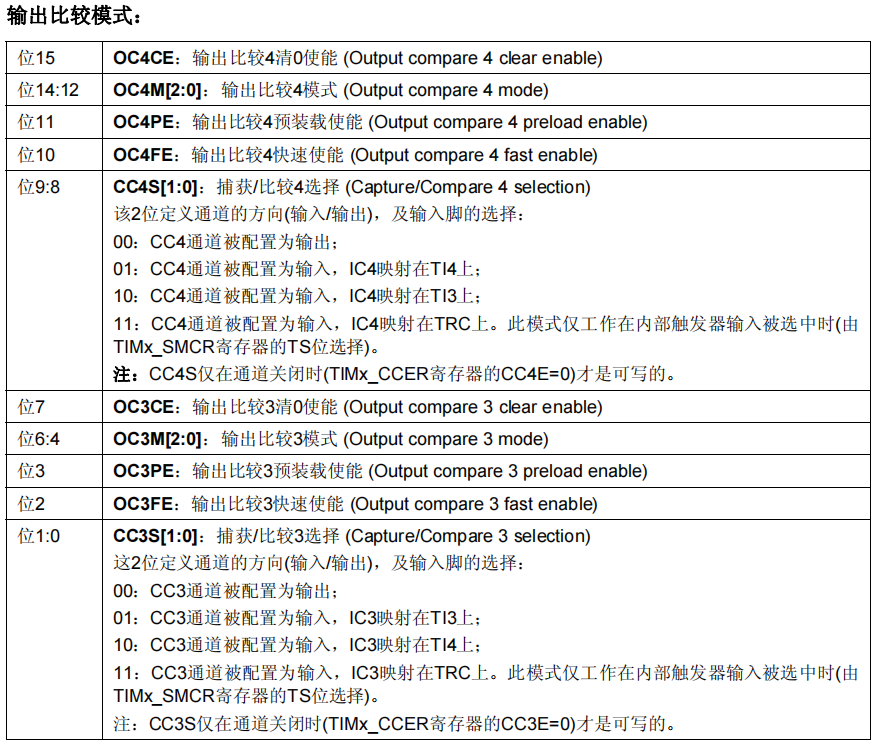

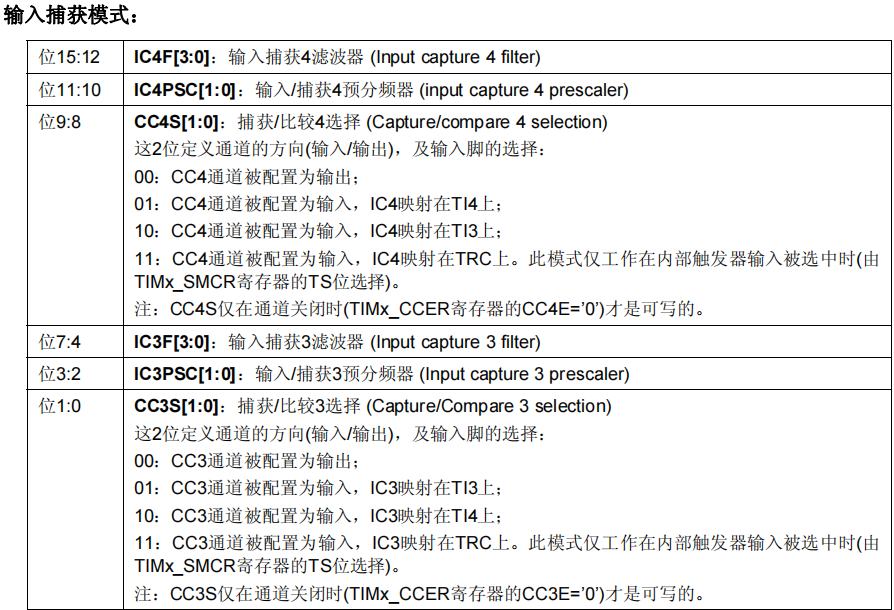

8、TIM1 和TIM8 捕获/比较模式寄存器 2(TIMx_CCMR2)

偏移地址：0x1C

复位值：0x0000

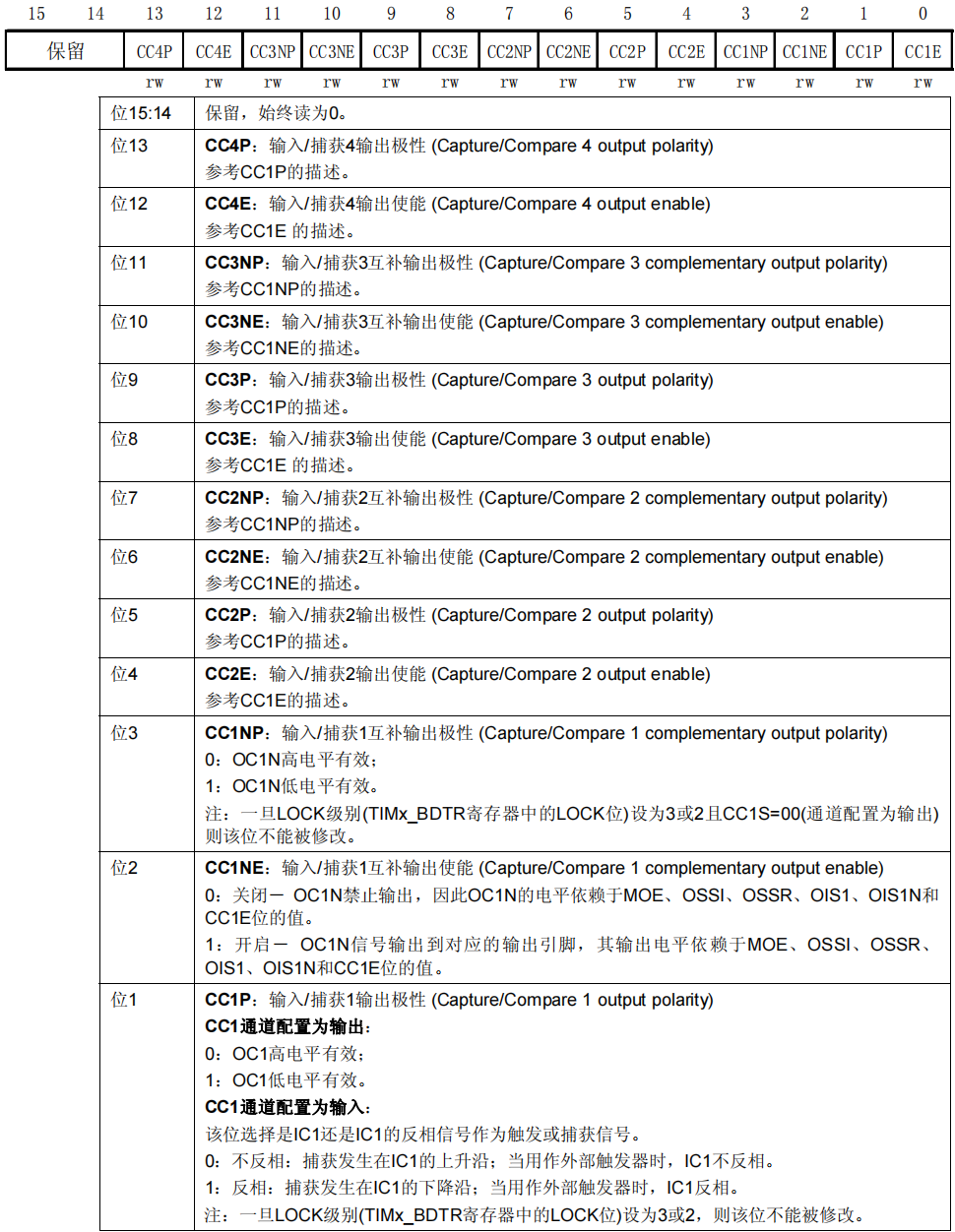

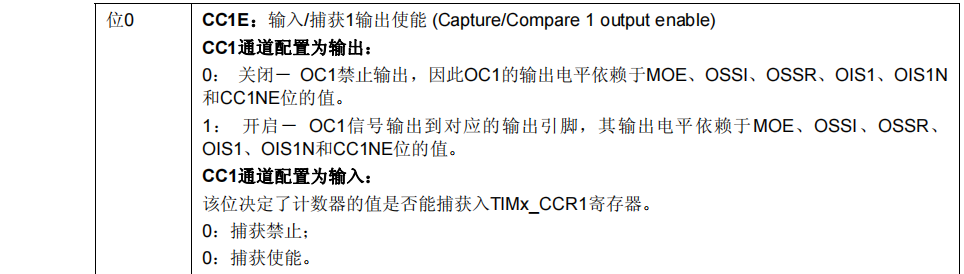

9、TIM1 和TIM8 捕获/比较使能寄存器(TIMx_CCER)

偏移地址：0x20

复位值：0x0000

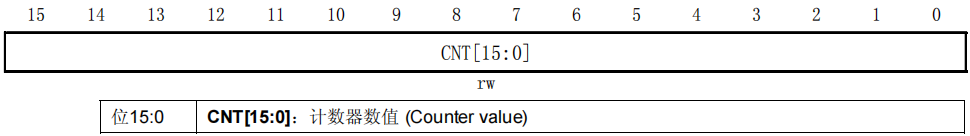

10、 TIM1 和TIM8 计数器(TIMx_CNT)

偏移地址：0x24

复位值：0x0000

11、TIM1 和TIM8 预分频器(TIMx_PSC)

偏移地址：0x28

复位值：0x0000

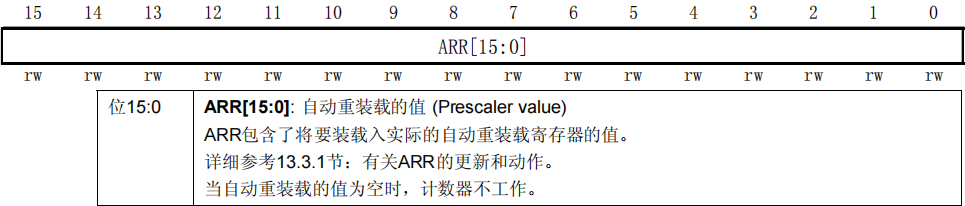

12、TIM1 和TIM8 自动重装载寄存器(TIMx_ARR)

复制代码
	偏移地址:0x2C
	复位值:0x0000

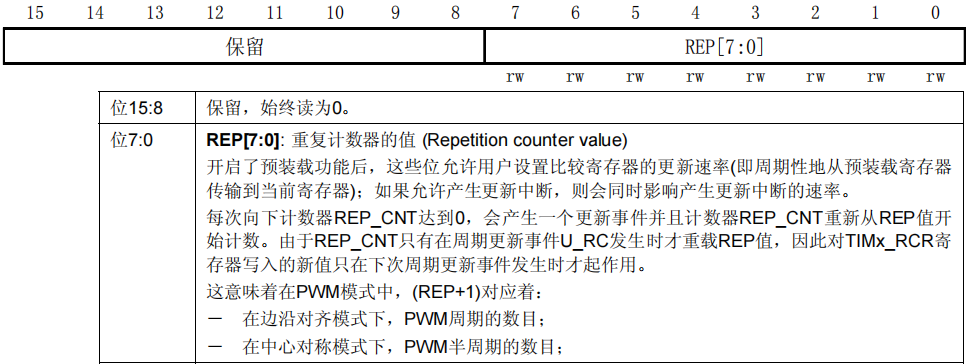

13、TIM1 和TIM8 重复计数寄存器(TIMx_RCR)

偏移地址：0x30

复位值：0x0000

14、TIM1 和TIM8 捕获/比较寄存器 1(TIMx_CCR1)

偏移地址：0x34

复位值：0x0000

15、TIM1 和TIM8 捕获/比较寄存器 2(TIMx_CCR2)

偏移地址：0x38

复位值：0x0000

16、TIM1 和TIM8 捕获/比较寄存器 3(TIMx_CCR3)

偏移地址：0x3C

复位值：0x0000

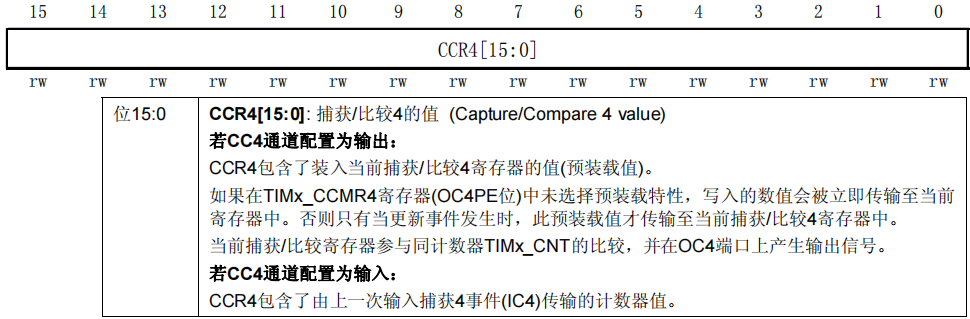

17、TIM1 和TIM8 捕获/比较寄存器(TIMx_CCR4)

偏移地址：0x40

复位值：0x0000

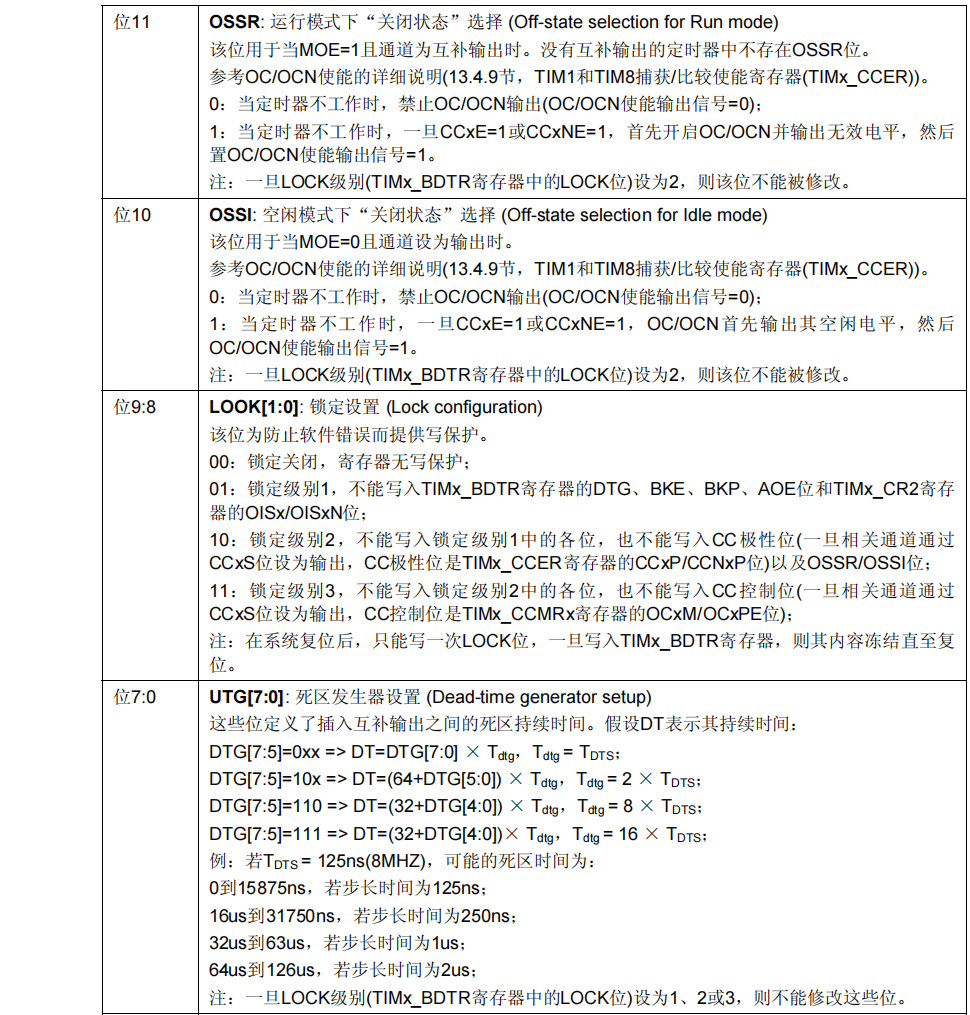

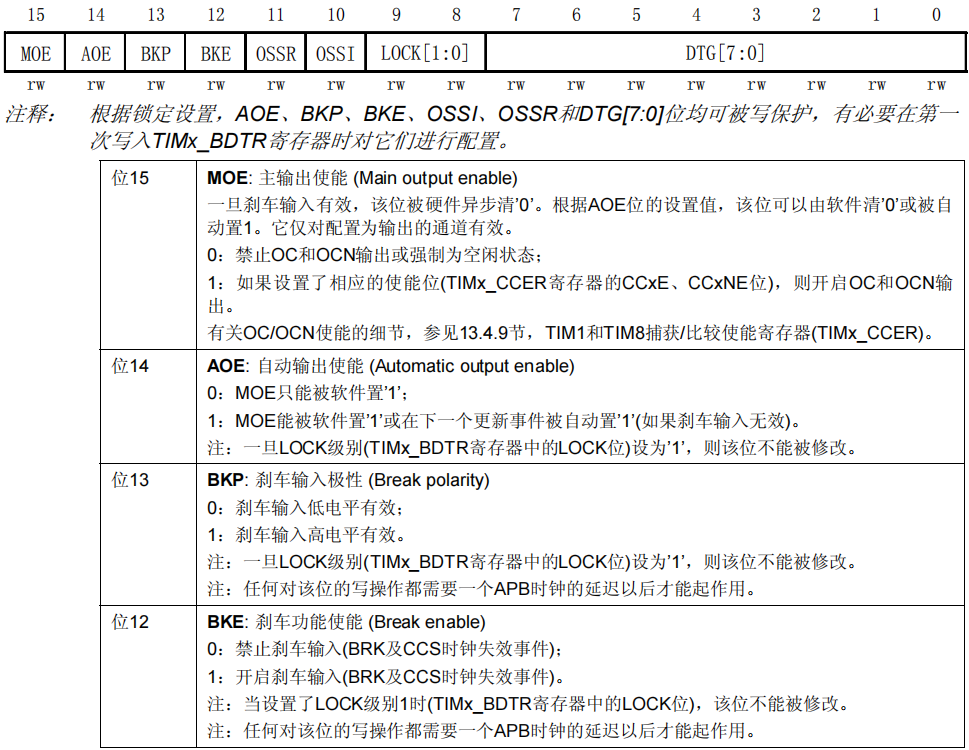

18、TIM1 和TIM8 刹车和死区寄存器(TIMx_BDTR)

偏移地址：0x44

复位值：0x0000

19、TIM1 和TIM8 DMA控制寄存器(TIMx_DCR)

偏移地址：0x48

复位值：0x0000

20、 TIM1 和TIM8 连续模式的DMA地址(TIMx_DMAR)

偏移地址：0x4C

复位值：0x0000

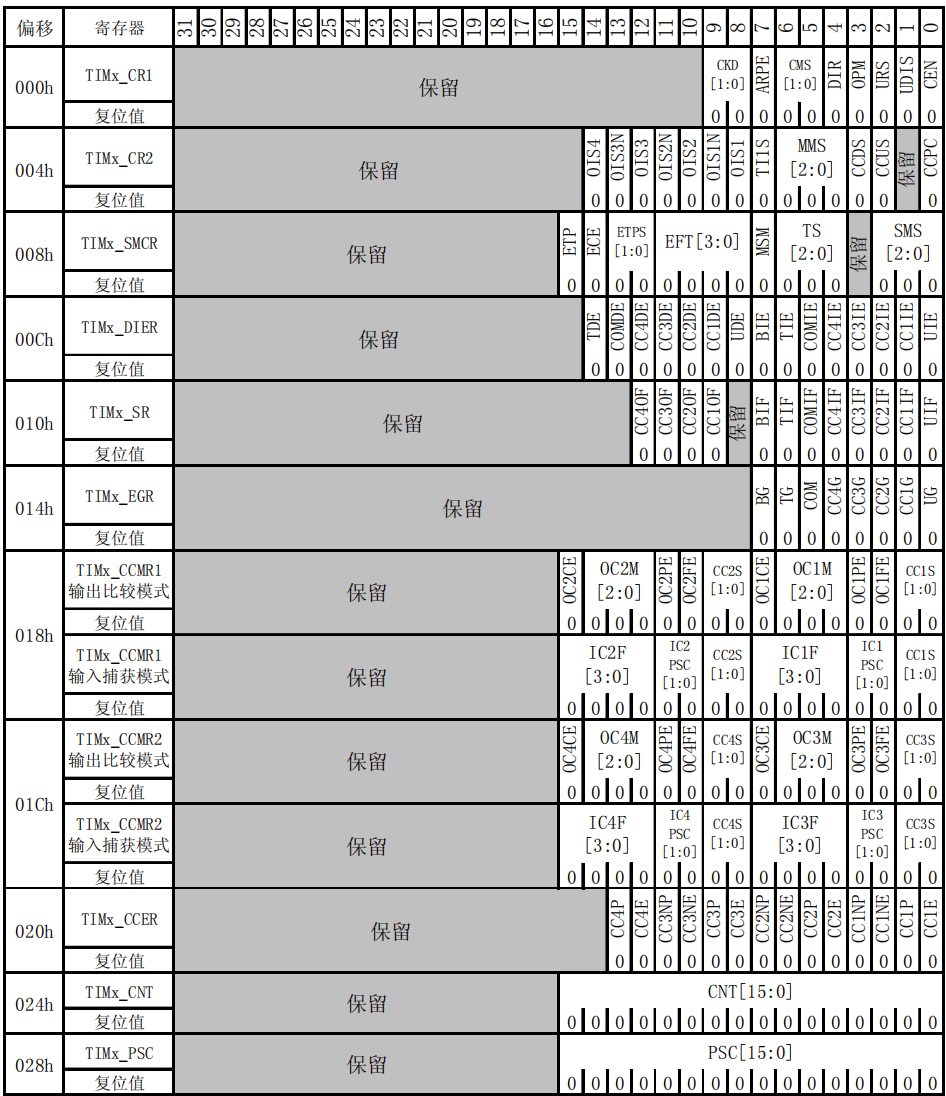

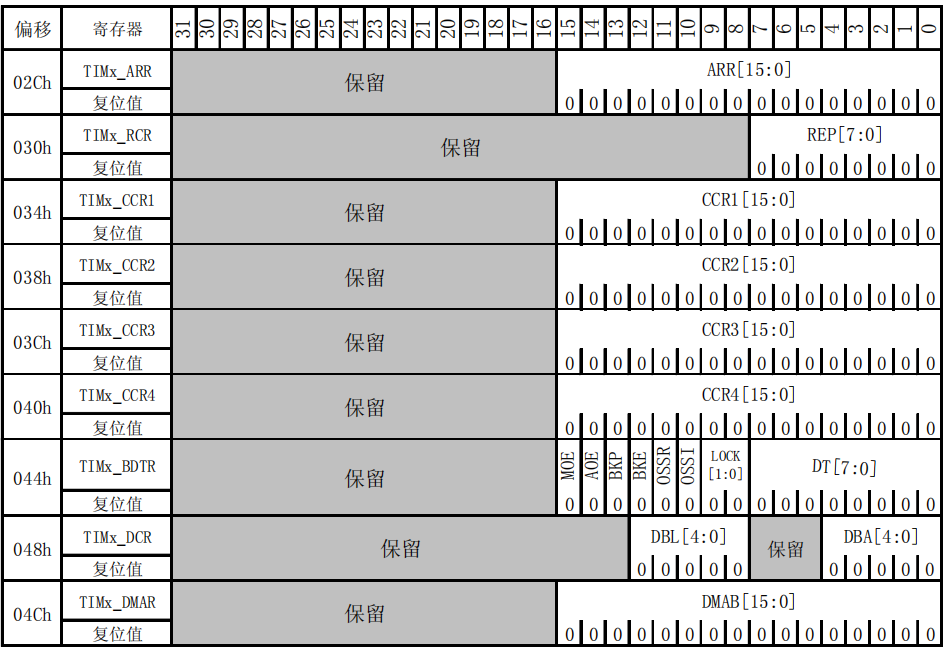

21、TIM1 和TIM8 寄存器图

下表中将TIM1和TIM8的所有寄存器映射到一个16位可寻址(编址)空间。

四、实例代码

1、基本定时器（TIM6）定时中断（1s）

TIM6 无 IO、仅支持定时中断，适合基础延时 / 系统节拍。

c 复制代码
		#include "stm32f10x.h"

		// 全局变量：1s中断计数
		uint8_t TIM6_Count = 0;

		/**
		 * @brief  GPIO初始化：PC13 LED输出
		 */
		void GPIO_Init_TIM6(void)
		{
		    RCC->APB2ENR |= RCC_APB2ENR_IOPCEN;
		    GPIOC->CRH &= ~(GPIO_CRH_MODE13 | GPIO_CRH_CNF13);
		    GPIOC->CRH |= GPIO_CRH_MODE13_0;
		    GPIOC->ODR |= GPIO_ODR_ODR13; // 初始熄灭
		}

		/**
		 * @brief  TIM6 1s定时中断初始化
		 * 计算：72MHz / (PSC+1) / (ARR+1) = 1Hz → PSC=7199, ARR=9999
		 */
		void TIM6_IRQ_Init(void)
		{
		    // 1. 开启TIM6时钟（APB1）
		    RCC->APB1ENR |= RCC_APB1ENR_TIM6EN;

		    // 2. 关闭定时器，清空配置
		    TIM6->CR1 &= ~TIM_CR1_CEN;
		    TIM6->SR &= ~TIM_SR_UIF; // 清除更新标志

		    // 3. 配置预分频器和自动重装值
		    TIM6->PSC = 7199;    // 预分频：7200-1 → 72MHz/7200=10kHz
		    TIM6->ARR = 9999;    // 自动重装：10000-1 → 10kHz/10000=1Hz（1s）
		    TIM6->EGR |= TIM_EGR_UG; // 强制更新参数

		    // 4. 开启更新中断
		    TIM6->DIER |= TIM_DIER_UIE;

		    // 5. 配置NVIC（TIM6对应54号中断通道）
		    SCB->AIRCR = 0x05FA0800; // 优先级分组2
		    NVIC->IP[54] &= ~0xFF;   // 清空优先级
		    NVIC->IP[54] |= 0x20;    // 抢占优先级2，子优先级0
		    NVIC->ISER[1] |= (1 << 22); // 54=32+22 → ISER1的bit22置1

		    // 6. 开启TIM6
		    TIM6->CR1 |= TIM_CR1_CEN;
		}

		/**
		 * @brief  TIM6中断服务函数
		 */
		void TIM6_IRQHandler(void)
		{
		    if(TIM6->SR & TIM_SR_UIF)
		    {
		        TIM6_Count++;
		        if(TIM6_Count >= 1) // 1s到
		        {
		            GPIOC->ODR ^= GPIO_ODR_ODR13; // 翻转LED
		            TIM6_Count = 0;
		        }
		        TIM6->SR &= ~TIM_SR_UIF; // 清除标志
		    }
		}

		// 主函数
		int main(void)
		{
		    GPIO_Init_TIM6();
		    TIM6_IRQ_Init();
		    while(1);
		}

2、通用定时器（TIM3）PWM 输出（PA7，1kHz，占空比可调）

TIM3_CH2（PA7）输出 1kHz PWM，可动态调整占空比（如控制 LED 亮度）。

c 复制代码
		#include "stm32f10x.h"

		/**
		 * @brief  GPIO初始化：PA7（TIM3_CH2）复用推挽输出
		 */
		void GPIO_Init_PWM(void)
		{
		    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN | RCC_APB2ENR_AFIOEN;
		    // PA7：复用推挽输出（10MHz）
		    GPIOA->CRL &= ~(GPIO_CRL_MODE7 | GPIO_CRL_CNF7);
		    GPIOA->CRL |= GPIO_CRL_MODE7_0 | GPIO_CRL_CNF7_1;
		}

		/**
		 * @brief  TIM3 PWM初始化（1kHz，初始占空比50%）
		 * 计算：72MHz / (71+1) / (999+1) = 1kHz
		 */
		void TIM3_PWM_Init(void)
		{
		    // 1. 开启TIM3时钟
		    RCC->APB1ENR |= RCC_APB1ENR_TIM3EN;

		    // 2. 关闭定时器，清空配置
		    TIM3->CR1 &= ~TIM_CR1_CEN;

		    // 3. 配置CH2为PWM模式1，预装载使能
		    TIM3->CCMR1 &= ~TIM_CCMR1_OC2M; // 清空CH2模式位
		    TIM3->CCMR1 |= TIM_CCMR1_OC2M_1 | TIM_CCMR1_OC2M_2; // PWM模式1
		    TIM3->CCMR1 |= TIM_CCMR1_OC2PE; // CH2预装载使能

		    // 4. 配置输出极性（高电平有效），开启CH2输出
		    TIM3->CCER &= ~TIM_CCER_CC2P;
		    TIM3->CCER |= TIM_CCER_CC2E;

		    // 5. 配置分频、重装值、比较值（50%占空比）
		    TIM3->PSC = 71;      // 72MHz/72=1MHz
		    TIM3->ARR = 999;     // 1MHz/1000=1kHz
		    TIM3->CCR2 = 500;    // 占空比=500/1000=50%

		    // 6. 开启自动重装预装载，强制更新
		    TIM3->CR1 |= TIM_CR1_ARPE;
		    TIM3->EGR |= TIM_EGR_UG;

		    // 7. 开启TIM3
		    TIM3->CR1 |= TIM_CR1_CEN;
		}

		/**
		 * @brief  动态修改PWM占空比
		 * @param  duty：占空比（0~1000，对应0~100%）
		 */
		void TIM3_Set_PWM_Duty(uint16_t duty)
		{
		    if(duty > 1000) duty = 1000;
		    TIM3->CCR2 = duty;
		}

		// 主函数：占空比渐变
		int main(void)
		{
		    uint16_t duty = 0;
		    uint8_t dir = 1; // 1=递增，0=递减

		    GPIO_Init_PWM();
		    TIM3_PWM_Init();

		    while(1)
		    {
		        // 占空比从0→1000→0循环
		        if(dir) duty++;
		        else duty--;

		        if(duty >= 1000) dir = 0;
		        if(duty <= 0) dir = 1;

		        TIM3_Set_PWM_Duty(duty);

		        // 简单延时（可替换为SysTick延时）
		        for(uint32_t i=0; i<10000; i++);
		    }
		}

3、通用定时器（TIM4）输入捕获（PB6，测量脉冲频率）

TIM4_CH1（PB6）捕获外部脉冲，计算脉冲频率（如测量传感器信号）。

c 复制代码
		#include "stm32f10x.h"

		// 全局变量：捕获值、频率
		uint32_t TIM4_Capture_Value = 0;
		uint32_t TIM4_Freq = 0;

		/**
		 * @brief  GPIO初始化：PB6（TIM4_CH1）浮空输入
		 */
		void GPIO_Init_Capture(void)
		{
		    RCC->APB2ENR |= RCC_APB2ENR_IOPBEN | RCC_APB2ENR_AFIOEN;
		    // PB6：浮空输入
		    GPIOB->CRL &= ~(GPIO_CRL_MODE6 | GPIO_CRL_CNF6);
		    GPIOB->CRL |= GPIO_CRL_CNF6_0;
		}

		/**
		 * @brief  TIM4输入捕获初始化（上升沿捕获）
		 */
		void TIM4_Capture_Init(void)
		{
		    // 1. 开启TIM4时钟
		    RCC->APB1ENR |= RCC_APB1ENR_TIM4EN;

		    // 2. 关闭定时器，清空配置
		    TIM4->CR1 &= ~TIM_CR1_CEN;

		    // 3. 配置输入捕获模式（CH1，上升沿捕获）
		    TIM4->CCMR1 &= ~TIM_CCMR1_CC1S;
		    TIM4->CCMR1 |= TIM_CCMR1_CC1S_0; // CH1映射到TI1
		    TIM4->CCER &= ~TIM_CCER_CC1P;    // 上升沿捕获
		    TIM4->CCER |= TIM_CCER_CC1E;     // 开启CH1捕获

		    // 4. 配置预分频器（不分频），开启更新中断
		    TIM4->PSC = 0;
		    TIM4->DIER |= TIM_DIER_CC1IE | TIM_DIER_UIE; // 捕获中断+更新中断

		    // 5. NVIC配置（TIM4对应30号中断）
		    SCB->AIRCR = 0x05FA0800;
		    NVIC->IP[30] |= 0x10;
		    NVIC->ISER[0] |= (1 << 30);

		    // 6. 开启TIM4
		    TIM4->CR1 |= TIM_CR1_CEN;
		}

		/**
		 * @brief  TIM4中断服务函数（捕获脉冲计算频率）
		 */
		void TIM4_IRQHandler(void)
		{
		    static uint32_t last_capture = 0;

		    // 捕获中断
		    if(TIM4->SR & TIM_SR_CC1IF)
		    {
		        TIM4_Capture_Value = TIM4->CCR1; // 读取捕获值
		        if(TIM4_Capture_Value > last_capture)
		        {
		            // 频率 = 72MHz / (捕获值 - 上一次捕获值)
		            TIM4_Freq = 72000000 / (TIM4_Capture_Value - last_capture);
		        }
		        last_capture = TIM4_Capture_Value;
		        TIM4->SR &= ~TIM_SR_CC1IF; // 清除捕获标志
		    }

		    // 更新中断（溢出处理）
		    if(TIM4->SR & TIM_SR_UIF)
		    {
		        last_capture = 0; // 重置捕获值
		        TIM4->SR &= ~TIM_SR_UIF;
		    }
		}

		// 主函数
		int main(void)
		{
		    GPIO_Init_Capture();
		    TIM4_Capture_Init();
		    while(1)
		    {
		        // TIM4_Freq即为测量到的频率（Hz），可通过串口输出
		    }
		}

4、高级定时器（TIM1）互补 PWM 输出（PA8/PA9，带死区）

TIM1_CH1（PA8）主 PWM + CH1N（PA9）互补 PWM，带死区（电机控制常用）。

c 复制代码
		#include "stm32f10x.h"

		/**
		 * @brief  GPIO初始化：PA8(TIM1_CH1)、PA9(TIM1_CH1N)复用推挽输出
		 */
		void GPIO_Init_TIM1_PWM(void)
		{
		    RCC->APB2ENR |= RCC_APB2ENR_IOPAEN | RCC_APB2ENR_AFIOEN;
		    // PA8：复用推挽输出
		    GPIOA->CRH &= ~(GPIO_CRH_MODE8 | GPIO_CRH_CNF8);
		    GPIOA->CRH |= GPIO_CRH_MODE8_0 | GPIO_CRH_CNF8_1;
		    // PA9：复用推挽输出
		    GPIOA->CRH &= ~(GPIO_CRH_MODE9 | GPIO_CRH_CNF9);
		    GPIOA->CRH |= GPIO_CRH_MODE9_0 | GPIO_CRH_CNF9_1;
		}

		/**
		 * @brief  TIM1互补PWM初始化（10kHz，占空比40%，死区100ns）
		 */
		void TIM1_PWM_Init(void)
		{
		    // 1. 开启TIM1时钟（APB2）
		    RCC->APB2ENR |= RCC_APB2ENR_TIM1EN;

		    // 2. 关闭定时器，清空配置
		    TIM1->CR1 &= ~TIM_CR1_CEN;

		    // 3. 配置CH1为PWM模式1，预装载使能
		    TIM1->CCMR1 &= ~TIM_CCMR1_OC1M;
		    TIM1->CCMR1 |= TIM_CCMR1_OC1M_1 | TIM_CCMR1_OC1M_2;
		    TIM1->CCMR1 |= TIM_CCMR1_OC1PE;

		    // 4. 配置死区时间（100ns：72MHz→1个时钟=13.8ns，100/13.8≈7→DTG=7）
		    TIM1->BDTR |= 7; // 死区时间=7×Tck_int
		    TIM1->BDTR |= TIM_BDTR_MOE; // 主输出使能（必须开启，否则互补PWM无输出）

		    // 5. 开启CH1和CH1N输出，高电平有效
		    TIM1->CCER &= ~(TIM_CCER_CC1P | TIM_CCER_CC1NP);
		    TIM1->CCER |= TIM_CCER_CC1E | TIM_CCER_CC1NE;

		    // 6. 配置分频、重装值、比较值
		    TIM1->PSC = 7;       // 72MHz/8=9MHz
		    TIM1->ARR = 899;     // 9MHz/900=10kHz
		    TIM1->CCR1 = 360;    // 占空比=360/900=40%

		    // 7. 开启自动重装预装载，强制更新
		    TIM1->CR1 |= TIM_CR1_ARPE;
		    TIM1->EGR |= TIM_EGR_UG;

		    // 8. 开启TIM1
		    TIM1->CR1 |= TIM_CR1_CEN;
		}

		// 主函数
		int main(void)
		{
		    GPIO_Init_TIM1_PWM();
		    TIM1_PWM_Init();
		    while(1);
		}

五、总结

1、定时器寄存器编程核心流程：

开时钟→关定时器→配功能（中断 / PWM / 捕获）→配分频 / 重装值→开中断 / NVIC（若需）→开定时器；

定时中断需清除UIF标志，PWM 需配置复用 GPIO + 输出使能，输入捕获需处理溢出；

高级定时器需额外配置BDTR寄存器（死区 + 主输出使能），这是与通用定时器的核心区别。

2、时钟适配：

若系统时钟不是 72MHz，需重新计算PSC和ARR（公式：频率 = 定时器时钟 / (PSC+1) / (ARR+1)）；

通用定时器时钟 = 2×APB1 时钟（APB1 分频 > 1 时），高级定时器时钟 = APB2 时钟。

3、中断通道号：

TIM2=28、TIM3=29、TIM4=30、TIM6=54、TIM1=25，需根据通道号配置 NVIC->ISER。

4、PWM 关键配置：

必须开启ARPE（自动重装预装载）和OCxPE（通道预装载），否则参数修改不生效；

高级定时器需开启MOE（主输出使能），否则互补 PWM 无输出。

相关推荐
0南城逆流02 小时前
【STM32】知识点介绍七：PWM功能
stm32·单片机·嵌入式硬件
智者知已应修善业2 小时前
【51单片机独立按键控制数码管移动反向，2片74CH573/74CH273段和位，按键按下保持原状态】2023-3-25
经验分享·笔记·单片机·嵌入式硬件·算法·51单片机
dashizhi20152 小时前
服务器共享禁止保存到本地磁盘、共享文件禁止另存为本地磁盘、移动硬盘等
运维·网络·stm32·安全·电脑
我是一棵无人问荆的小草3 小时前
单片机通电后延迟启动策略
单片机·嵌入式硬件
坏柠3 小时前
ESP32-S3 蓝牙 BLE 从零到一：广播、服务、特征，用一个智能灯的例子全讲透
嵌入式硬件
日更嵌入式的打工仔3 小时前
UART RX为什么要上拉
单片机
三佛科技-187366133976 小时前
FT32F030F6AP7高性能32位RISC内核MCU解析(兼容STM32F030K6TP7)
stm32·单片机·嵌入式硬件
LCMICRO-133108477467 小时前
长芯微LDC90810完全P2P替代ADC128D818，是一款八通道系统监控器，专为监控复杂系统状态而设计。
stm32·单片机·嵌入式硬件·fpga开发·硬件工程·模数转换芯片adc
嵌入式老菜鸟qq1252427737 小时前
关于S2-LP休眠
单片机·嵌入式硬件·mcu·射频工程
热门推荐
01GitHub 镜像站点02Qwen3.5 开源全解析：从 0.8B 到 397B，代际升级 + 全场景选型指南03OpenClaw 使用和管理 MCP 完全指南04Labelme从安装到标注：零基础完整指南05AI 编程三剑客：Spec-Kit、OpenSpec、Superpowers 深度对比与实战指南06UV安装并设置国内源07小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）08OpenClaw Control UI安全上下文访问配置09Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services10让 Trae IDE 智能体 “读懂”文档 Excel+PDF+DOCX ：mcp-documents-reader 工具使用指南
