一、前言
由于在找实习期间老是看到招聘信息栏要求掌握 Cadence Allegro ，所以打算花点时间把这个比较经典且有特色的软件学一下，在学习途中发现和之前学的AD不太一样，所以将记录一下自己的学习过程方便之后自己回忆，并在之后学习完后自己绘制一个项目并打样作为练手。
申明：内容仅供自己学习参考，内容学习处为：
二、原理图封装绘制

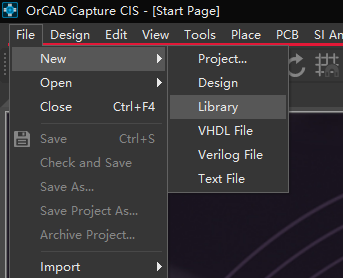

如上图左侧，创建库（library）文件，并保存在一定的路径下，由于实习期间可能会使用此软件，所以打算如上图右侧所示，分别创建三个文件夹用来保存自己日积月累的封装 （LIB）、工程 （PRJ）以及DRC规则（RULES）。
S

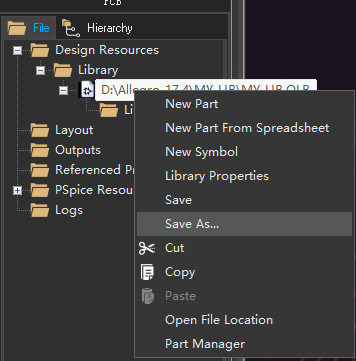

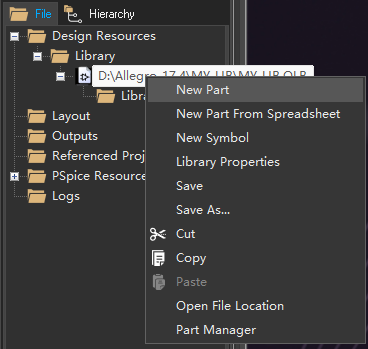

Save As 可以把库文件另存在自己想存的地方，New Part 为建立一个新器件封装。

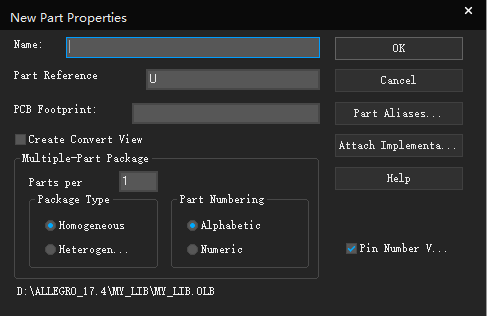

器件封装参数，需要更改的为：Name（器件名字，比如STM32）、Part Reference（芯片：U，电阻：R，电容：C等等）、Parts per（将器件的管脚成多少组）。

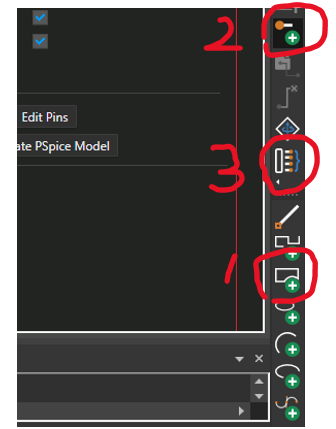

序号1、2、3功能分别如下： 1、放置器件主体框。 2、放置单个管脚。 3、一次性放置一堆管脚。

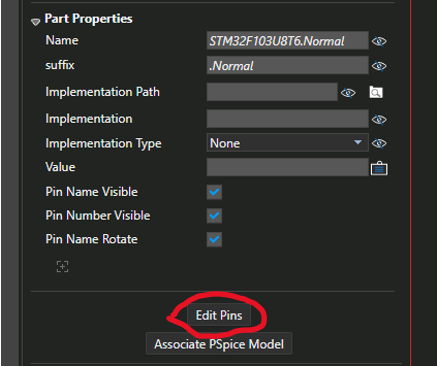

如左图，根据所需要建立的芯片的手册，一次性放置好多个管脚后，可以通过Edit Pins来更改各个管脚的名称。

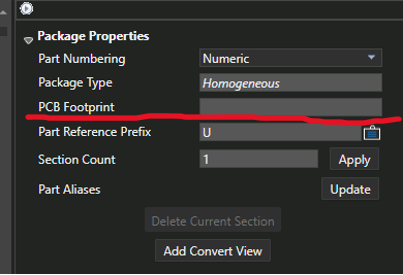

如图，PCB Footpint 是用来关联PCB封装的，通过更改这个部分的名称来绑定封装。 这里就和AD和嘉立创不太一样了，Allegro绘制原理图和原理图封装、PCB、PCB封装三个部分是分别通过三个不同的软件分开实现的。 （这样可能就能让工作分工更细吧，大家分开干自己的部分，效率更高？我猜的）
三、移植原理图封装
在上述路径下可以找到系统自带的封装库，这里我使用的是 Allegro 17.4 版本。
如图，中间那个 Discrete.olb 就是系统自带的常用封装库了，里面包含平时常用的器件（电阻、电容、二极管等等等等），双击打开。

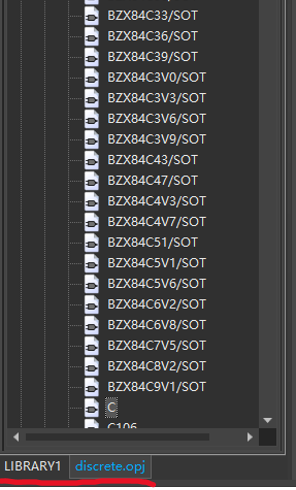

打开后，这里免的封装非常之多，可以随便单击鼠标左键其中一个，然后可以进行搜索，比如搜索电阻（就点两下R）、同理电容（C）。 图中划线处可以切换系统库和自己创建的库。

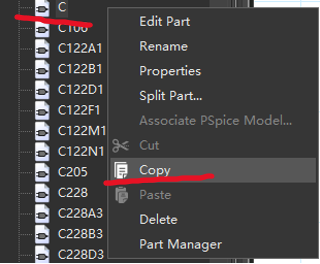

如上图左侧，在系统封装库中单击选中想要移植的器件，右键然后Copy；

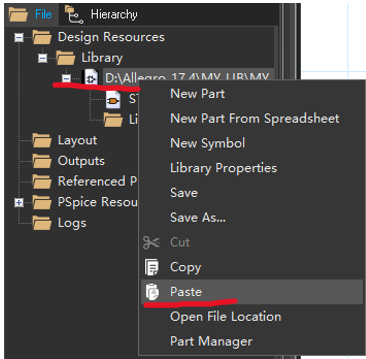

回到自己创建的封装库，粘贴在自己的工程中即可。
