CapSense底层逻辑:并行走线的强耦合干扰

问题1

CapSense 主控 Touch Key 引脚连接触摸焊盘 Touch Pad,GPIO 走线与 Touch Key 走线平行 30mm,线宽 6mil,间距 5mil。定义耦合电容 CcC_cCc、GPIO 对地电容 CPC_PCP、Touch Pad 对地电容 CSC_SCS,求从 Touch Key 引脚看进去的对地等效电容公式。

回答1

先把物理结构和等效模型明确,再给出最终等效电容公式。

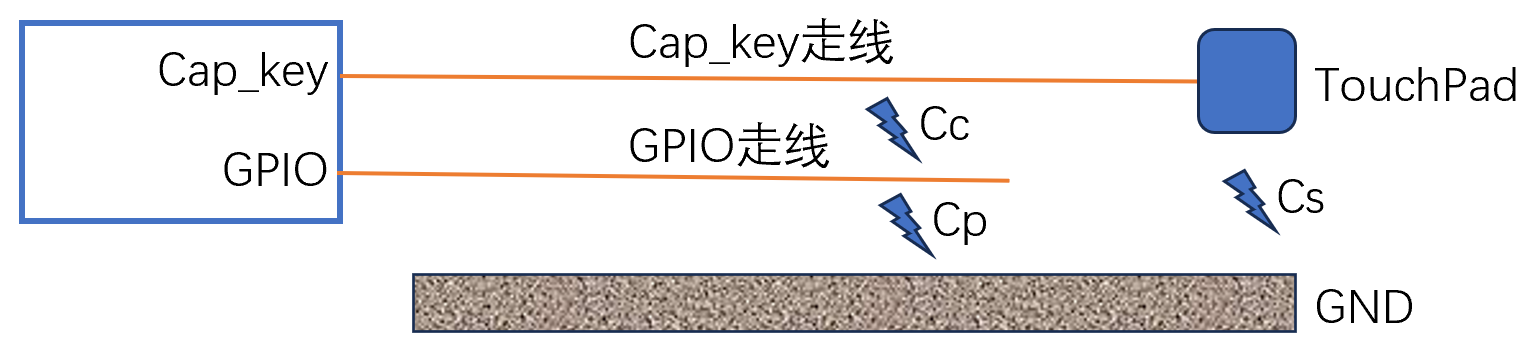

一、物理结构与节点定义

  • Touch Key:CapSense 检测引脚
  • GPIO:邻近平行干扰走线
  • GND:PCB 地平面

寄生电容定义:

  • CSC_SCS:Touch Pad 对地电容
  • CPC_PCP:GPIO 走线对地电容
  • CcC_cCc:Touch Key 与 GPIO 之间耦合电容

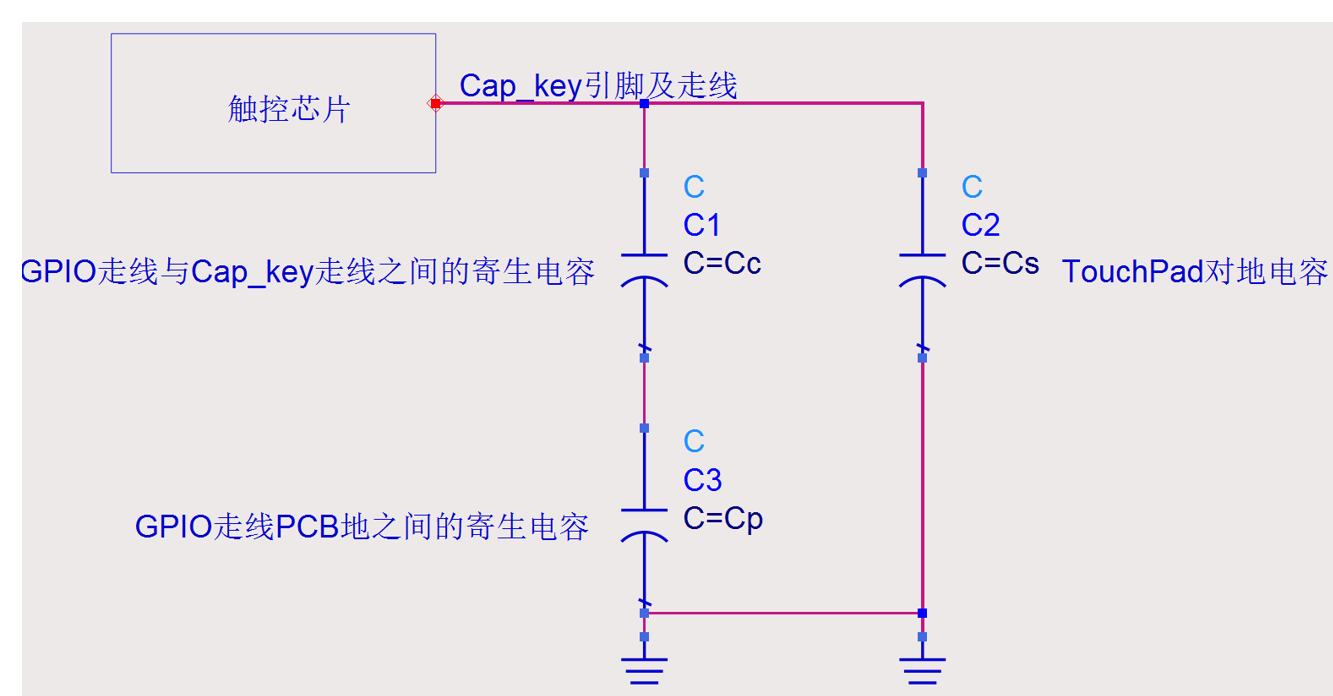

二、等效电路拓扑

  1. CcC_cCc 与 CPC_PCP 串联
  2. 串联支路整体再与 CSC_SCS 并联

三、串联电容公式

Cseries=Cc⋅CPCc+CP C_{\text{series}} = \frac{C_c \cdot C_P}{C_c + C_P} Cseries=Cc+CPCc⋅CP

四、最终等效电容

Ceq=CS+Cc⋅CPCc+CP C_{\text{eq}} = C_S + \frac{C_c \cdot C_P}{C_c + C_P} Ceq=CS+Cc+CPCc⋅CP


问题2

GPIO 离 Touch Key 近、离地平面远,是否满足 Cc≫CPC_c \gg C_PCc≫CP,能否简化等效电容公式?

回答2

可以。

一、近似推导

原式:
Ceq=CS+Cc⋅CPCc+CP C_{\text{eq}} = C_S + \frac{C_c \cdot C_P}{C_c + C_P} Ceq=CS+Cc+CPCc⋅CP

当 Cc≫CPC_c \gg C_PCc≫CP 时:
Cc⋅CPCc+CP≈CP \frac{C_c \cdot C_P}{C_c + C_P} \approx C_P Cc+CPCc⋅CP≈CP

简化为:
Ceq≈CS+CP C_{\text{eq}} \approx C_S + C_P Ceq≈CS+CP


问题3

代入参数计算具体数值:FR‑4、1.6mm 板厚、平行 30mm、6mil 线宽、5mil 间距。

回答3

一、核心参数

  • 介电常数 εr=4.5\varepsilon_r = 4.5εr=4.5
  • 平行长度 L=30 mmL = 30\ \text{mm}L=30 mm
  • 线宽 W=6 milW = 6\ \text{mil}W=6 mil
  • 线间距 S=5 milS = 5\ \text{mil}S=5 mil

二、耦合电容计算公式

Cc=0.55⋅εr⋅Lln⁡(2⋅S+WS) C_c = 0.55 \cdot \frac{\varepsilon_r \cdot L}{\ln\left(2 \cdot \frac{S+W}{S}\right)} Cc=0.55⋅ln(2⋅SS+W)εr⋅L

三、计算结果

S+WS=2.2 \frac{S+W}{S} = 2.2 SS+W=2.2
ln⁡(4.4)≈1.4816 \ln(4.4) \approx 1.4816 ln(4.4)≈1.4816
Cc≈1.5 pF C_c \approx 1.5\ \text{pF} Cc≈1.5 pF


问题4

请计算 GPIO 对地电容 CPC_PCP 值。

回答4

一、微带线电容公式

CL=0.67⋅(εr+1.41)ln⁡(5.98⋅h0.8W)pF/cm C_{L} = \frac{0.67 \cdot (\varepsilon_r + 1.41)}{\ln\left(5.98 \cdot \frac{h}{0.8 W}\right)} \quad \text{pF/cm} CL=ln(5.98⋅0.8Wh)0.67⋅(εr+1.41)pF/cm

二、结果

CP≈2.9 pF C_P \approx 2.9\ \text{pF} CP≈2.9 pF


问题5

若地平面极远,GPIO 悬空,对地电容 CPC_PCP 为多少?

回答5

CP≈2πε0Lln⁡(4Hr) C_P \approx \frac{2\pi\varepsilon_0 L}{\ln\left(\dfrac{4H}{r}\right)} CP≈ln(r4H)2πε0L

代入得:
CP≈0.15 pF C_P \approx 0.15\ \text{pF} CP≈0.15 pF


问题6

Touch Pad 为 0.8cm×0.8cm 正方形,求 CSC_SCS。

回答6

CS≈8.85×10−12⋅εr⋅1.15⋅A C_S \approx 8.85 \times 10^{-12} \cdot \varepsilon_r \cdot 1.15 \cdot \sqrt{A} CS≈8.85×10−12⋅εr⋅1.15⋅A

代入得:
CS≈0.08 pF C_S \approx 0.08\ \text{pF} CS≈0.08 pF


问题7

计算 GPIO 3.3V 跳变时,耦合到 Touch Key 的干扰电压。

回答7

一、串联等效电容

Cseries=Cc⋅CPCc+CP≈0.136 pF C_{\text{series}} = \frac{C_c \cdot C_P}{C_c + C_P} \approx 0.136\ \text{pF} Cseries=Cc+CPCc⋅CP≈0.136 pF

二、干扰电压公式

ΔVTouchKey=ΔVGPIO⋅CcCc+CP⋅CseriesCS+Cseries \Delta V_{\text{TouchKey}} = \Delta V_{\text{GPIO}} \cdot \frac{C_c}{C_c + C_P} \cdot \frac{C_{\text{series}}}{C_S + C_{\text{series}}} ΔVTouchKey=ΔVGPIO⋅Cc+CPCc⋅CS+CseriesCseries

三、结果

ΔVTouchKey≈1.9 V \Delta V_{\text{TouchKey}} \approx 1.9\ \text{V} ΔVTouchKey≈1.9 V


问题8

请推导电容串联分压公式。

回答8

一、基本关系

Q1=Q2=Q Q_1 = Q_2 = Q Q1=Q2=Q
C=QV⇒V=QC C = \frac{Q}{V} \Rightarrow V = \frac{Q}{C} C=VQ⇒V=CQ

二、总电压

Vtotal=QC1+QC2 V_{\text{total}} = \frac{Q}{C_1} + \frac{Q}{C_2} Vtotal=C1Q+C2Q

三、总电容

1Ctotal=1C1+1C2 \frac{1}{C_{\text{total}}} = \frac{1}{C_1} + \frac{1}{C_2} Ctotal1=C11+C21

四、分压公式

V1=Vtotal⋅C2C1+C2 V_1 = V_{\text{total}} \cdot \frac{C_2}{C_1 + C_2} V1=Vtotal⋅C1+C2C2
V2=Vtotal⋅C1C1+C2 V_2 = V_{\text{total}} \cdot \frac{C_1}{C_1 + C_2} V2=Vtotal⋅C1+C2C1


问题9

分析通过 CcC_cCc 注入到 Touch Key 的电荷量、能量、电流。

回答9

1. 电荷量

Q=Cc⋅ΔVGPIO≈4.95 pC Q = C_c \cdot \Delta V_{\text{GPIO}} \approx 4.95\ \text{pC} Q=Cc⋅ΔVGPIO≈4.95 pC

2. 能量

E=12Cc⋅(ΔVGPIO)2≈8.17 pJ E = \frac{1}{2} C_c \cdot (\Delta V_{\text{GPIO}})^2 \approx 8.17\ \text{pJ} E=21Cc⋅(ΔVGPIO)2≈8.17 pJ

3. 注入电流

I=Cc⋅ΔVGPIOtr≈4.95 mA I = C_c \cdot \frac{\Delta V_{\text{GPIO}}}{t_r} \approx 4.95\ \text{mA} I=Cc⋅trΔVGPIO≈4.95 mA


问题10

Touch Pad 铺地后 CSC_SCS 增大,对灵敏度有何影响?

回答10

灵敏度与 CSC_SCS 成反比:
Sensitivity∝1CS \text{Sensitivity} \propto \frac{1}{C_S} Sensitivity∝CS1
CSC_SCS 从 0.08pF 增大到 20~50pF 后,灵敏度大幅下降,需软件增益补偿。


问题11

拉开间距能否使耦合降低到原来 5% 以内?

回答11

耦合与间距近似满足:
Cc2Cc1=ln⁡(2 S1+WS1)ln⁡(2 S2+WS2) \frac{C_{c2}}{C_{c1}} = \frac{\ln\left(2\,\frac{S_1+W}{S_1}\right)}{\ln\left(2\,\frac{S_2+W}{S_2}\right)} Cc1Cc2=ln(2S2S2+W)ln(2S1S1+W)

工程经验:

  • 3W:耦合约 11%
  • 5W:耦合 ≤ 5%
    结论:间距 ≥ 5W 可满足要求。

问题12

给出 3W 原则的完整推导。

回答12

耦合强度近似:
Ccm(D)Ccm(W)≈(WD)2 \frac{C_{cm}(D)}{C_{cm}(W)} \approx \left( \frac{W}{D} \right)^2 Ccm(W)Ccm(D)≈(DW)2

D=3W 时:
CcmCc0≈19≈11.1% \frac{C_{cm}}{C_{c0}} \approx \frac{1}{9} \approx 11.1\% Cc0Ccm≈91≈11.1%

要 ≤5%,需:
D≥4.47W D \ge 4.47W D≥4.47W

工程取 5W
