前言
轴承作为机械设备中的关键部件，其故障诊断对保障设备可靠运行和防止重大事故具有重要意义。针对传统故障诊断方法难以应对轴承振动信号的非平稳性、多尺度性及高噪声特征，本文提出了一种基于变分模态分解（Variational Mode Decomposition，VMD）滚动分解与快速傅里叶变换（FFT）预处理相结合的注意力机制优化的新型故障诊断框架。
● 数据集：CWRU西储大学轴承数据集
● 环境框架：python 3.11 pytorch 2.1 及其以上版本均可运行
● 准确率：测试集100%
● 使用对象：初学者、论文需求、毕业设计需求者
● 代码保证：代码注释详细、即拿即可跑通。

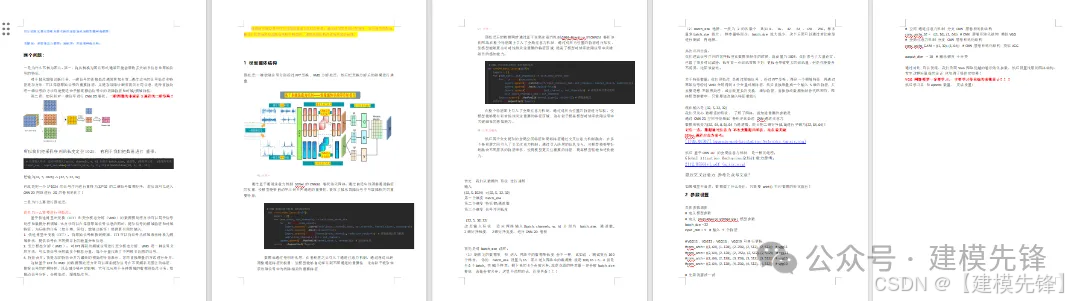

注意：我们还有配套的模型讲解（方便学习网络结构）和**讲解视频******！有毕业设计或者发小论文需求的同学必看，模块丰富，创新度高，性能优越！！
1 创新模型简介

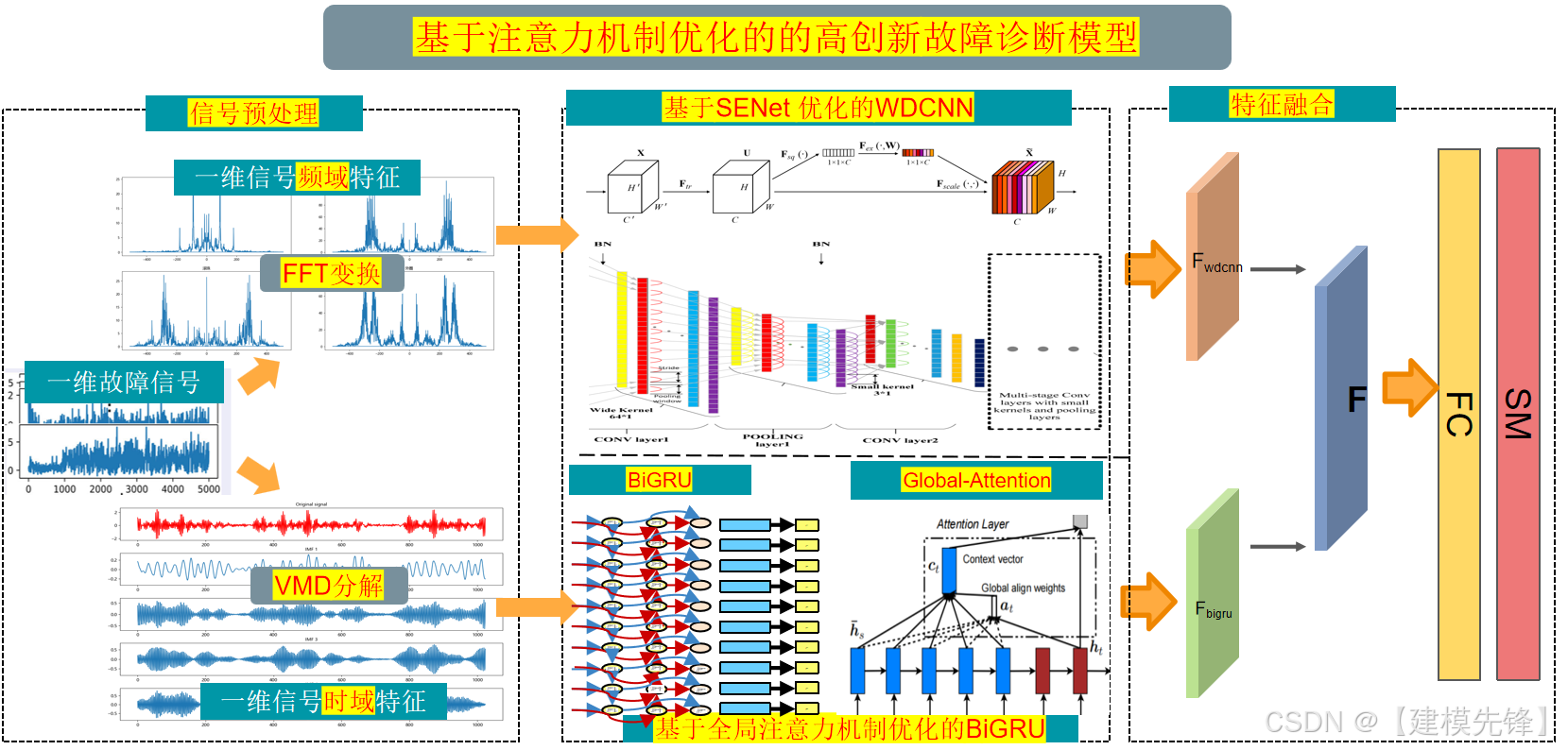

1.1 模型流程
首先，采用VMD滚动分解技术将原始轴承振动信号分解为若干本征模态函数，消除噪声与混叠影响；然后同时通过FFT转换提取频域特征，丰富信号的时频信息。针对预处理后的特征，设计了WDCNN-SENet与基于GlobalAttention优化的BiGRU的并行融合结构，其中WDCNN-SENet网络强化特征提取的通道注意力和空间代表能力，BiGRU-Attention模块结合双向GRU和全局注意力机制提升序列依赖建模能力。
1.2 模型细节与创新点
（1）多尺度特征提取
预处理部分：结合快速傅里叶变换FFT和变分模态分解VMD来进行信号的时频、域特征提取，能够挖掘故障信号中的多尺度特征；
（2）WDCNN-SENet模块
宽卷积神经网络（WDCNN）采用多种尺度卷积核加深网络层数，能够捕获信号不同分辨率的特征。结合SENet机制，利用通道注意力自适应调整特征图权重，聚焦关键通道特征，减少无关和冗余信息对分类的影响，提升特征的表达能力和判别力。该模块主要负责提取基于FFT处理的频域特征，优化信号空间表征。
（3）基于GlobalAttention优化的BiGRU模块
采用双向门控循环单元（BiGRU）网络建模振动信号的时序依赖，结合GlobalAttention全局注意力机制，使网络在序列的多个时间步长都能有效权衡，突出对关键时间段特征的响应，提升时序特征捕获精度。该模块主要针对VMD分解和FFT变换后的时域序列，强化长期和短期故障信息的表达。
（4）并行融合结构设计
将WDCNN-SENet和BiGRU-Attention两条子网络并行输入各自处理后的特征，经过特征融合层整合成综合故障特征表示，进一步通过全连接层和Softmax分类，实现对轴承故障类别的精准识别。并行融合保证了模型兼顾时域、频域的丰富信息，提升模型对复杂故障状态的判别能力。

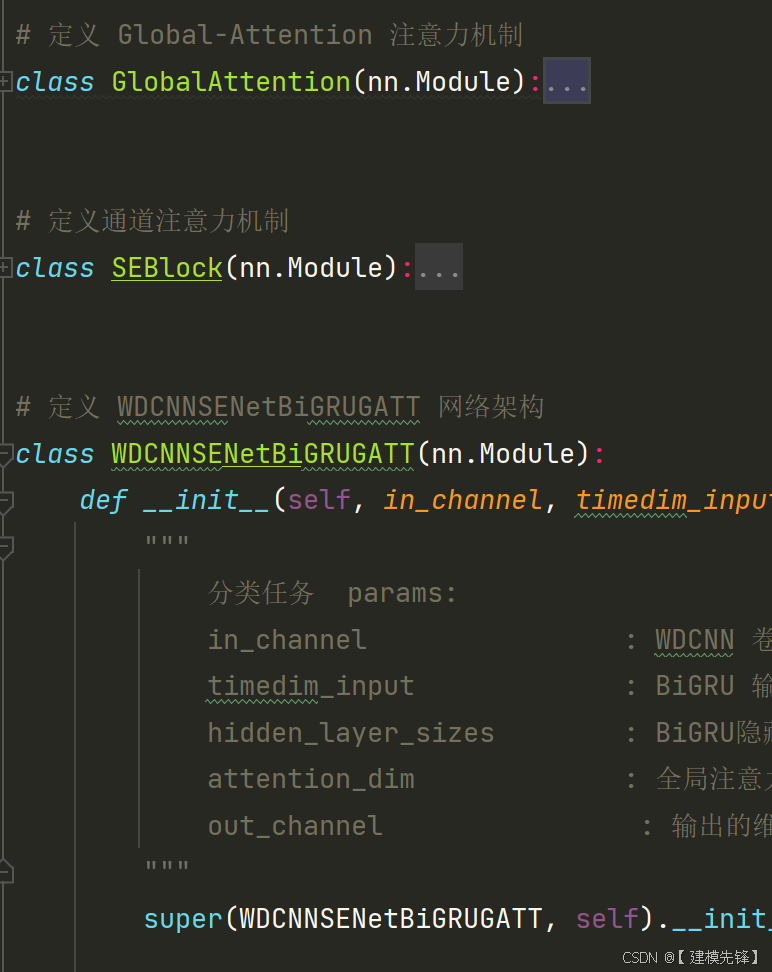

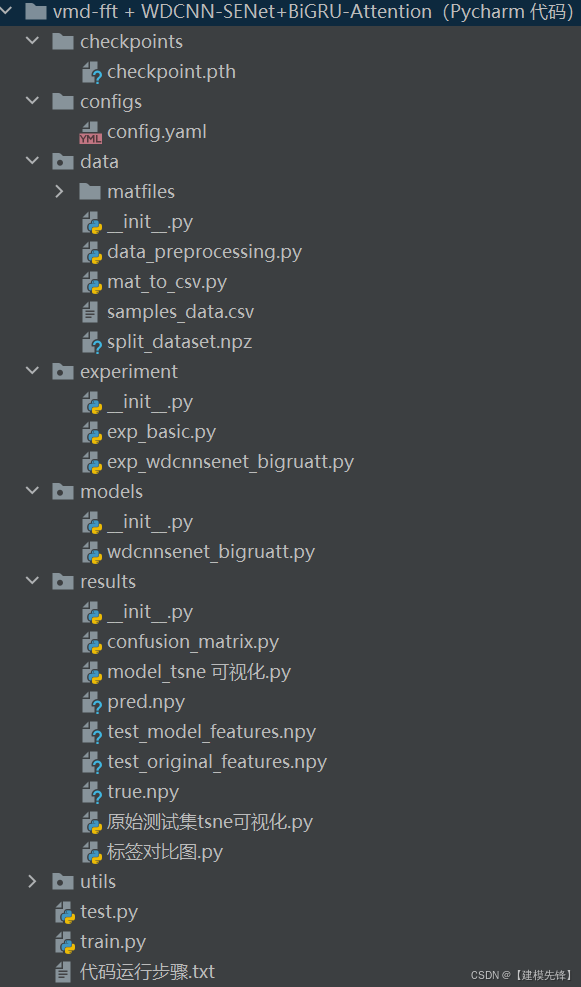

创新模型代码结构
2 轴承数据加载与预处理
2.1 导入数据
参考之前的文章，进行故障10分类的预处理，凯斯西储大学轴承数据10分类数据集：
train_set、val_set、test_set 均为按照7：2：1划分训练集、验证集、测试集，最后保存数据

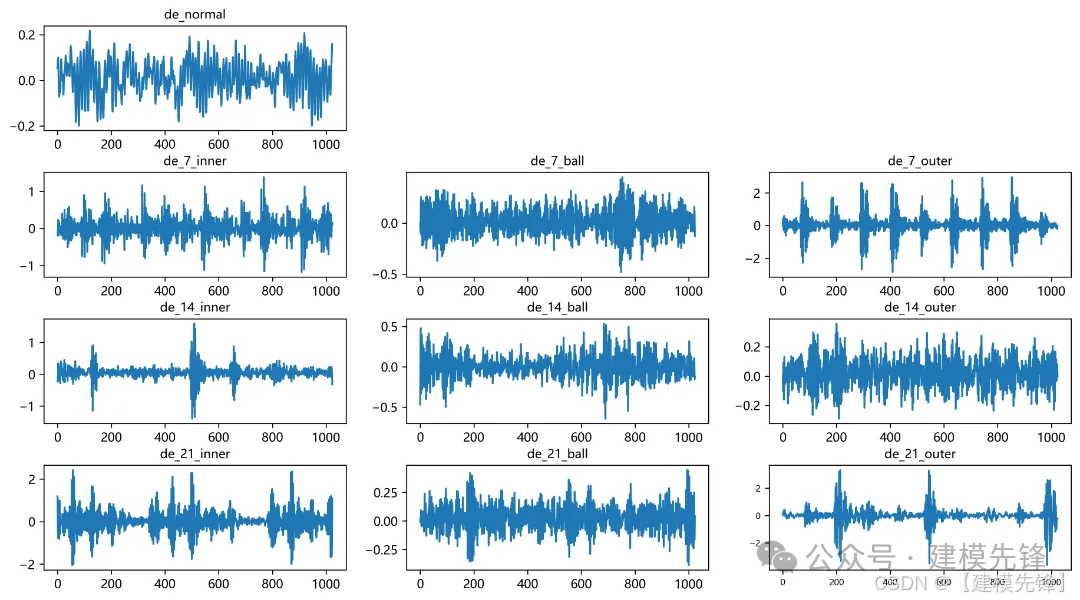

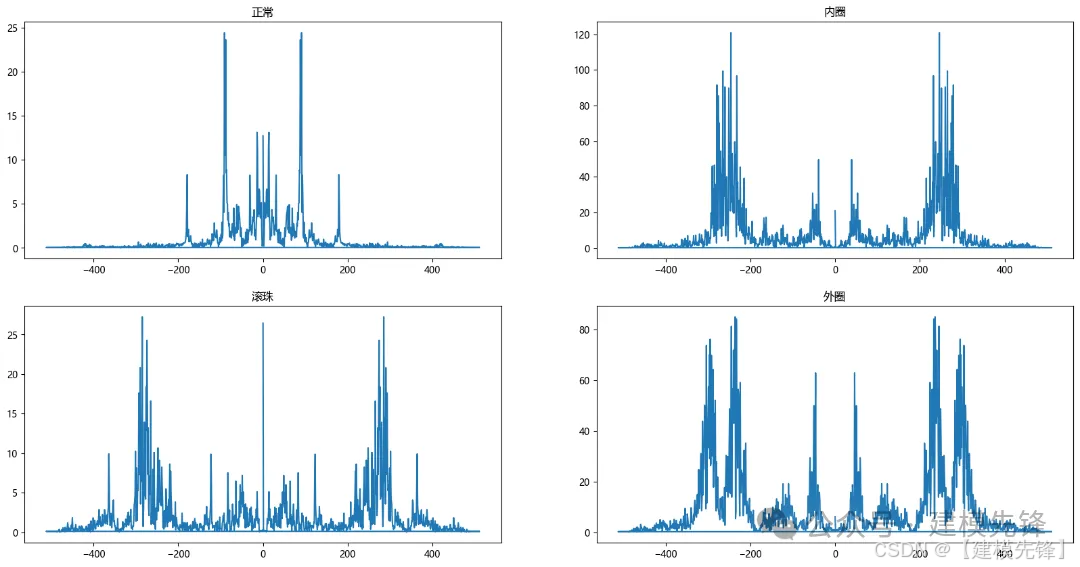

2.2 故障FFT变换可视化

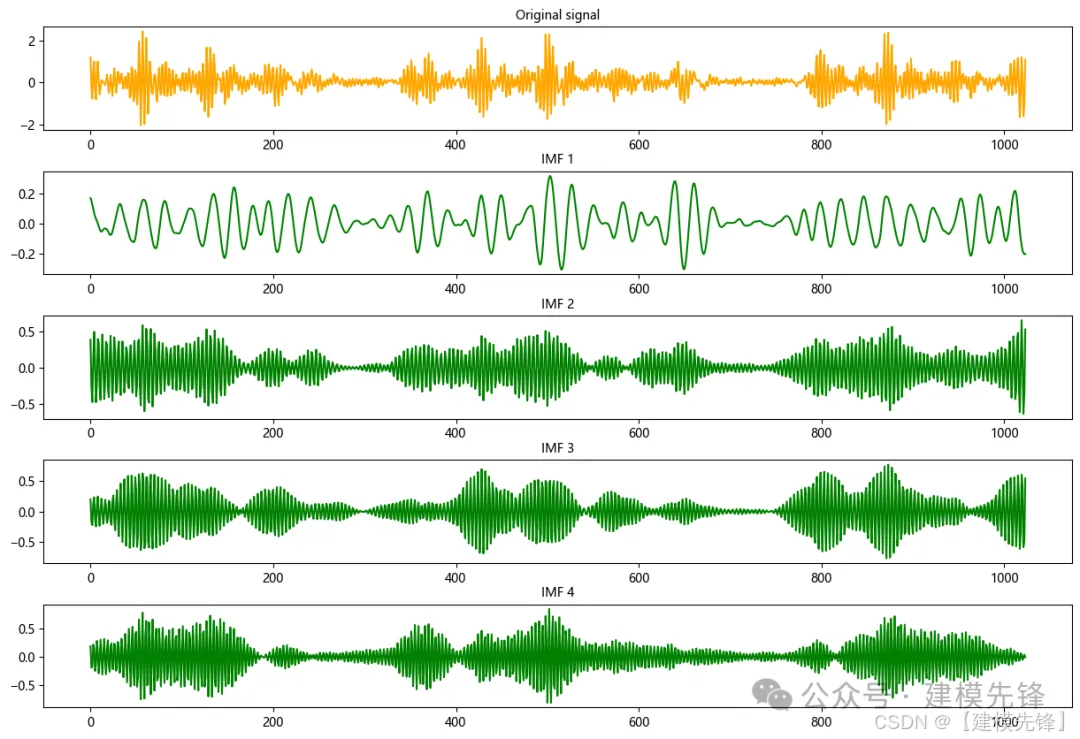

2.3 故障VMD分解可视化

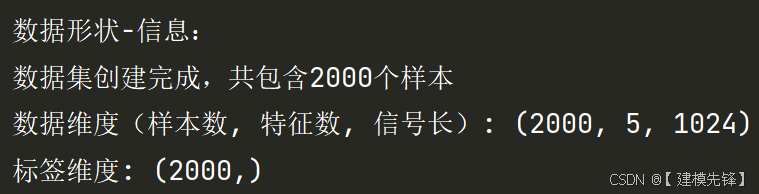

2.4 故障数据的特征预处理数据集制作
3 基于WDCNN-SENet+BiGRU-GATT的故障诊断模型

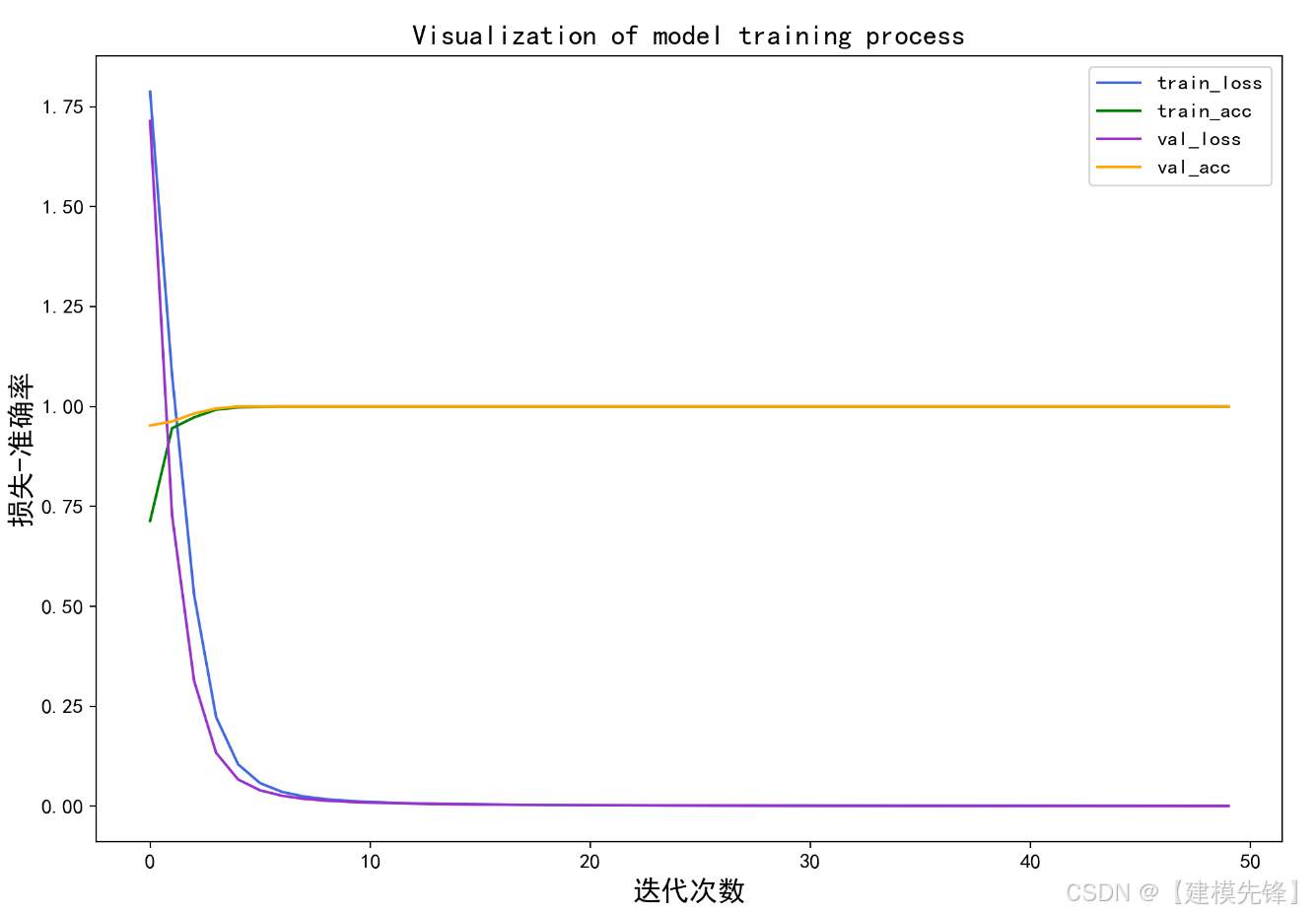

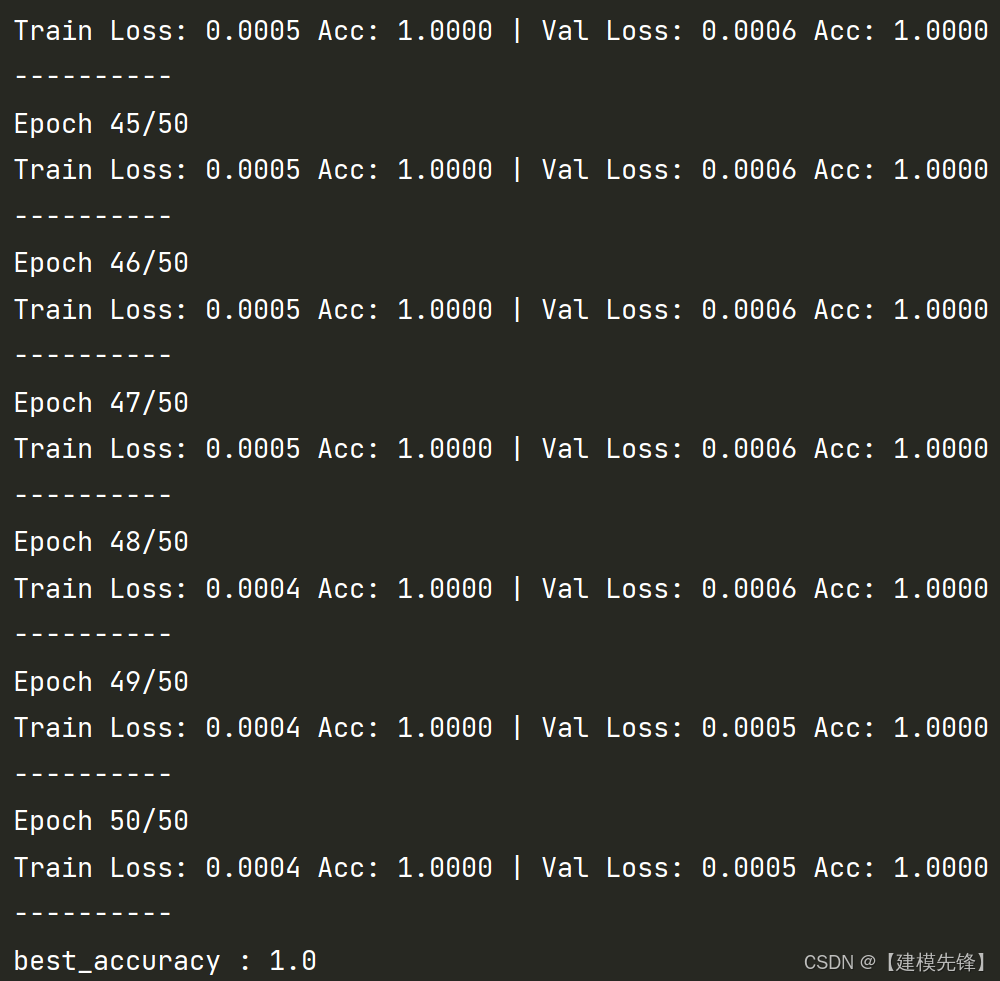

3.1 定义网络模型,设置参数，训练模型
-
使用VMD滚动分解细化时频特征提取，降低噪声影响；
-
结合FFT扩展频域特征信息，丰富信号表达维度；
-
融合WDCNN与SENet提升空间特征提取及通道注意力机制；
-
基于GlobalAttention的BiGRU模块增强时序依赖与关键特征聚焦；
-
新颖的子网络并行融合架构，综合利用时频域优势进行故障分类。
3.2 模型评估

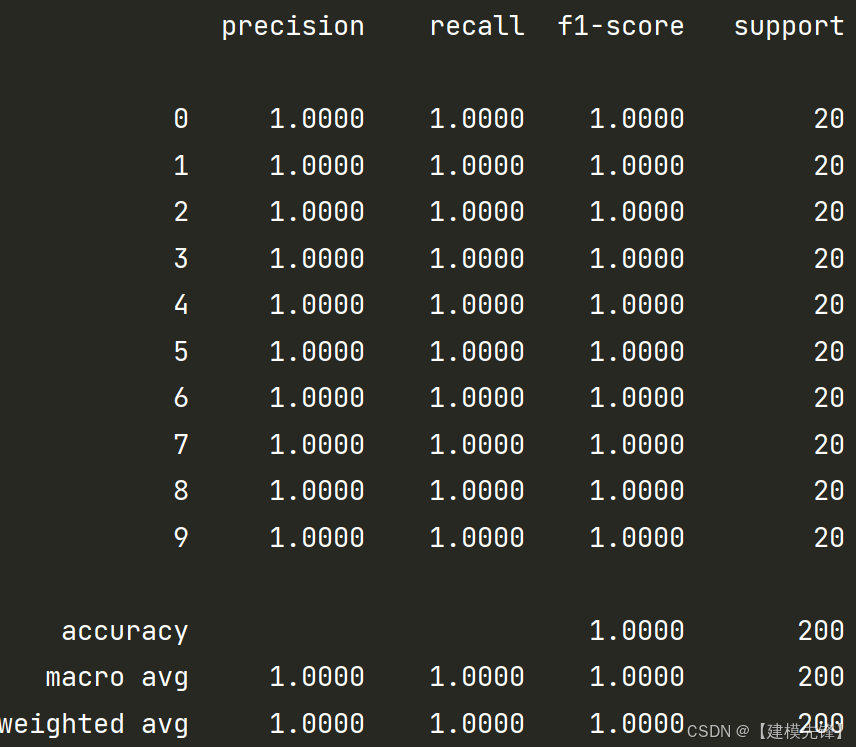

（1）准确率、精确率、召回率、F1 Score

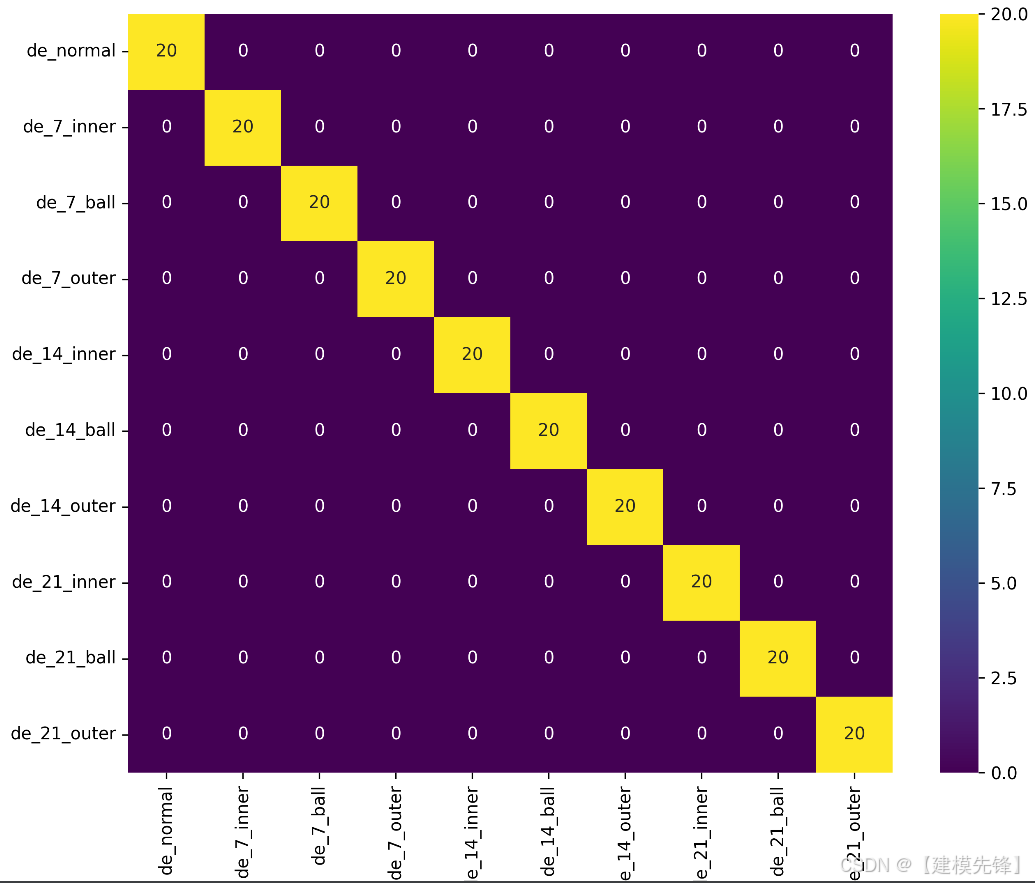

（2）故障10分类混淆矩阵：

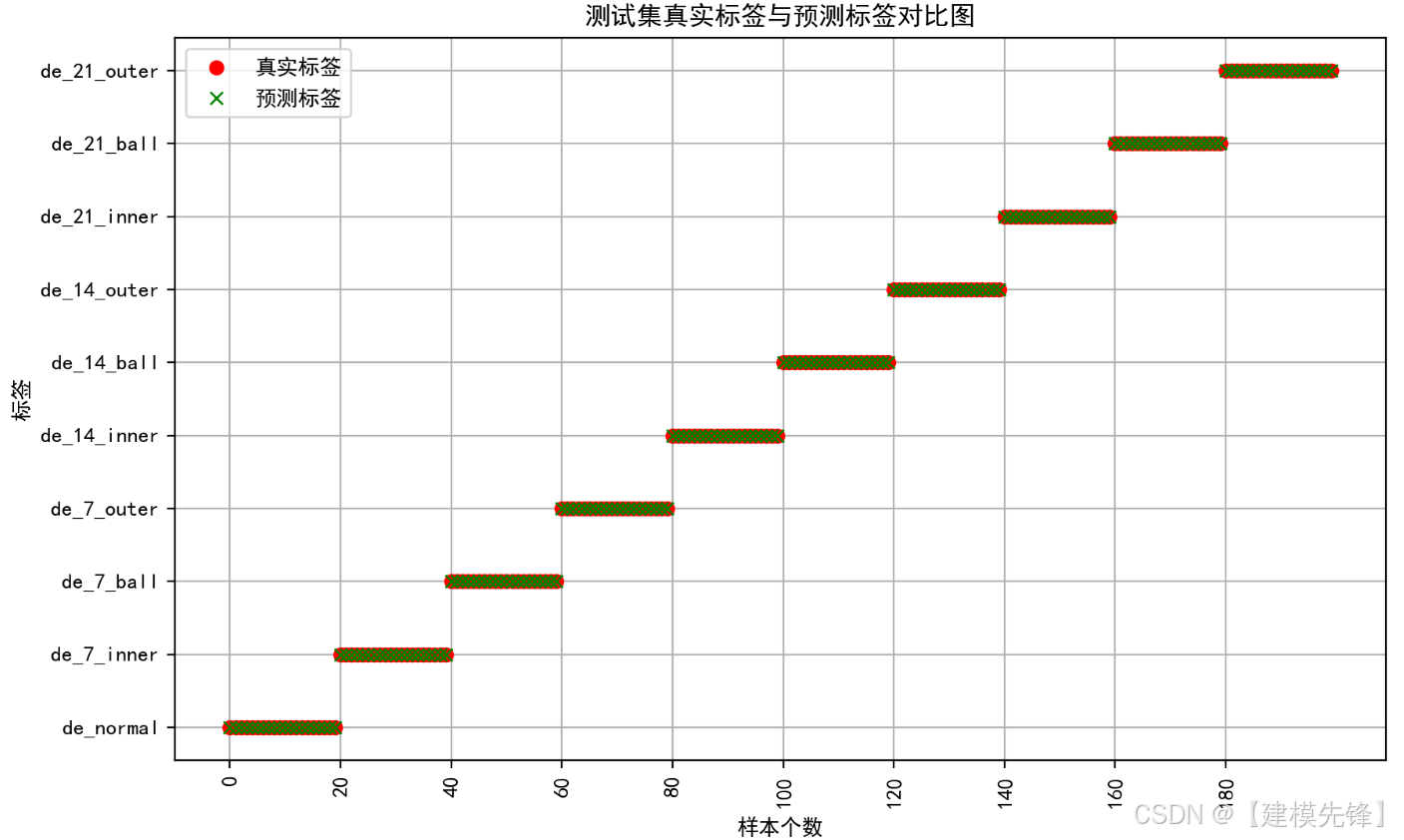

（3）分类标签可视化

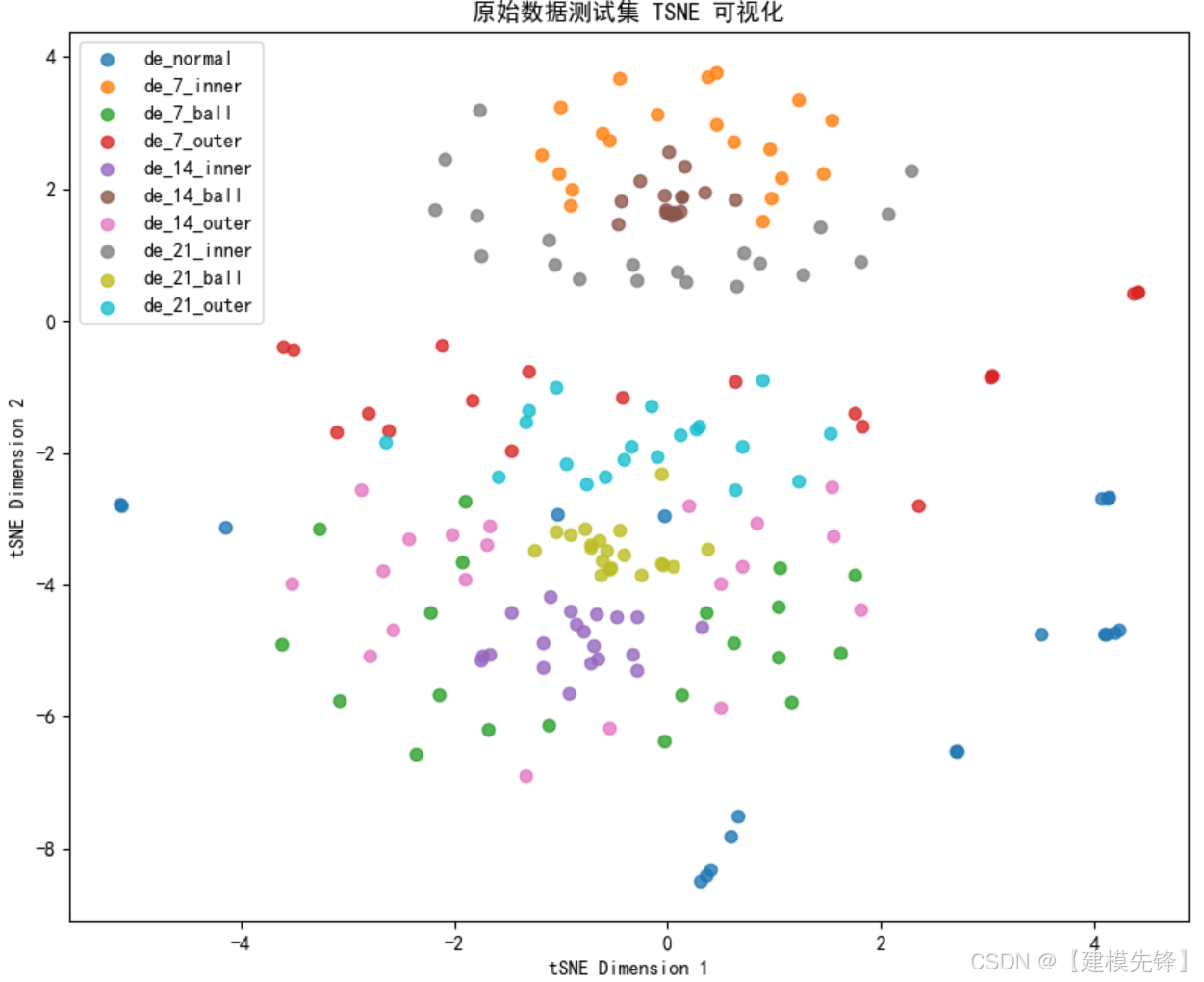

（4）原始数据 t-SNE特征可视化

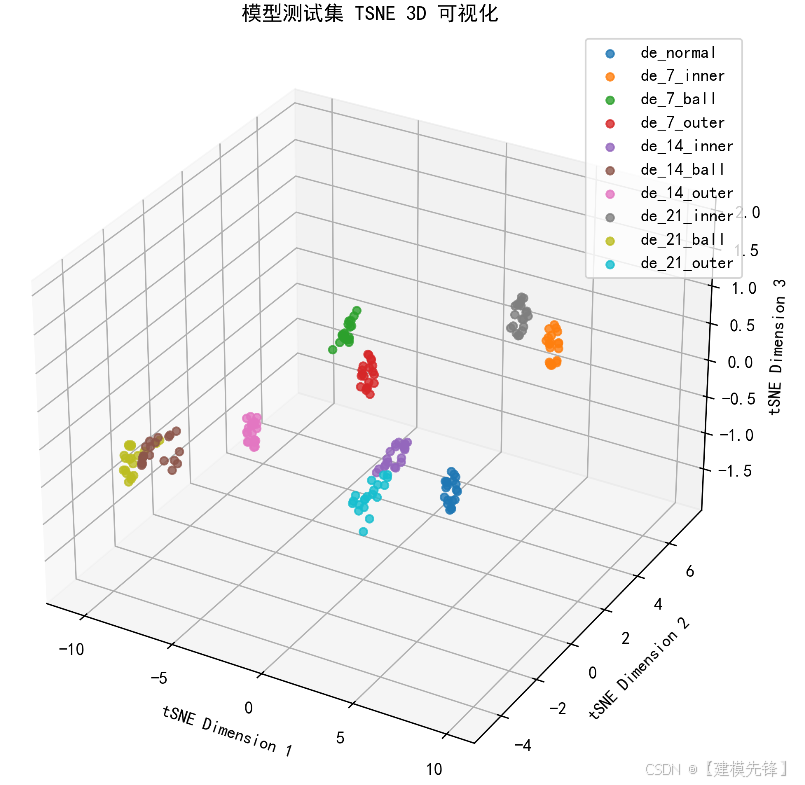

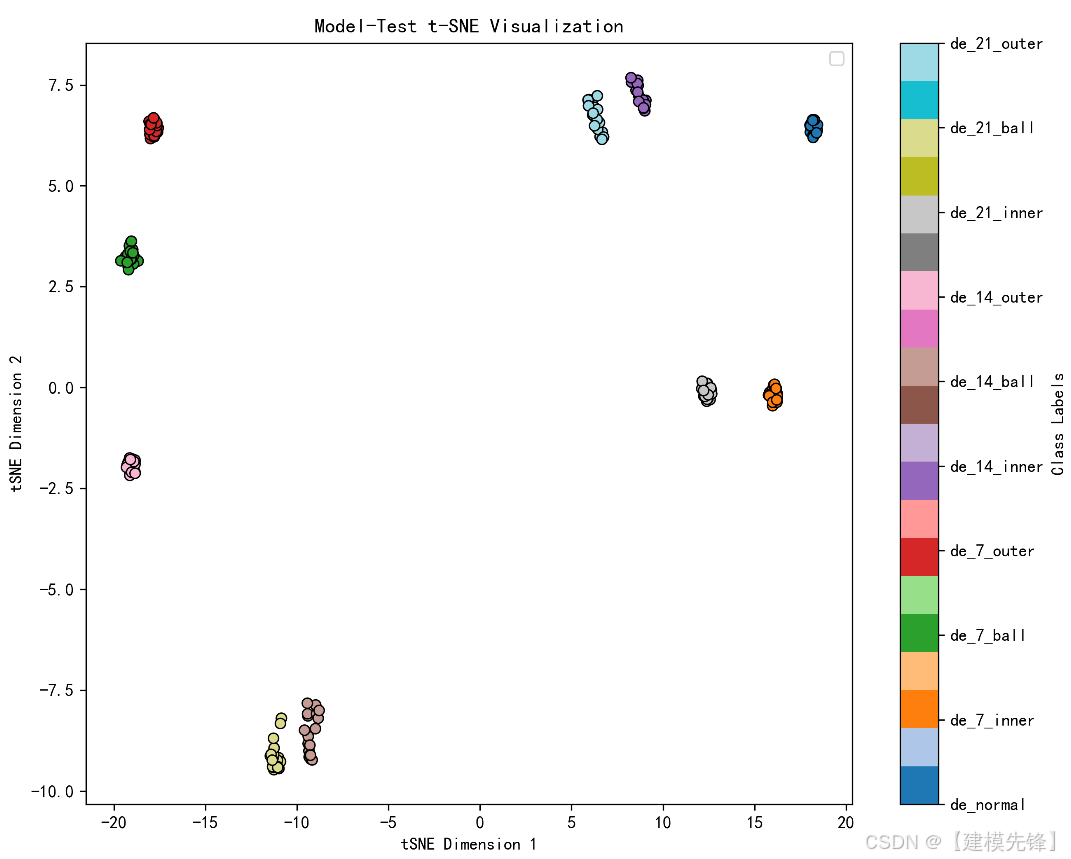

（5）模型训练后的 t-SNE特征可视化：

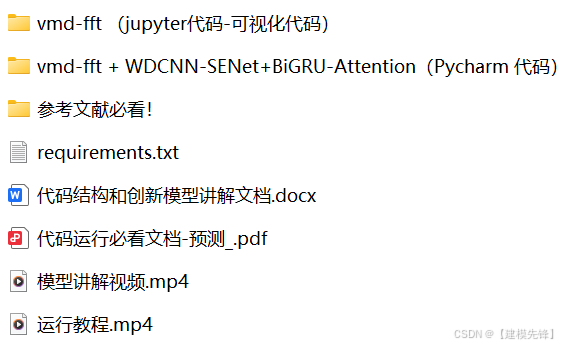

4 代码、数据整理如下：
点击下方卡片获取代码！
