STM32保姆级入门教程｜第4章：GPIO输入+外部中断 实现按键控制LED（手把手全流程）

系列前置博客：

1. STM32保姆级入门教程｜第1章：零基础必看，从认知到实战全解析
2. STM32保姆级入门教程｜第2章：STM32CubeIDE 使用+STM32F103RCT6 + J-Link 实现 PA0 引脚 LED 点亮 ）
3. STM32保姆级入门教程｜第3章：从新建工程到LED闪烁点灯（Hex生成+ST-Link/J-Link切换全攻略）

本文核心：解决新手「GPIO输入不会配、中断配置踩坑多、按键控制无响应」三大痛点，从新建工程开始，手把手教你配置GPIO外部中断，实现PA5按键触发中断→PA0 LED亮灭翻转，同时兼容ST-Link/J-Link下载调试。

---

一、前置准备

1. 软件准备

• 已安装STM32CubeIDE（2024/2025版），完成基础环境配置；
• 已安装ST-Link或J-Link官方驱动（实在不行通过串口下载也行）；
• 无前置工程要求，本文全程从0新建工程，零基础可直接跟随。

2. 硬件准备

硬件器材	规格与说明
STM32开发板	STM32F103RCT6核心板（核心芯片，教程全基于此）
外设与引脚	PA0接LED（低电平点亮）、PA5接按键（带硬件消抖）
调试器	ST-Link V2/V3、J-Link V9/V11（任意一款均可）
辅助工具	USB数据线、SWD杜邦线、万用表（可选，验证引脚电平）

3. 硬件逻辑提前讲（新手必看）

• LED逻辑（PA0） ：3.3V→限流电阻→LED阳极→LED阴极→PA0，PA0输出低电平点亮，高电平熄灭；

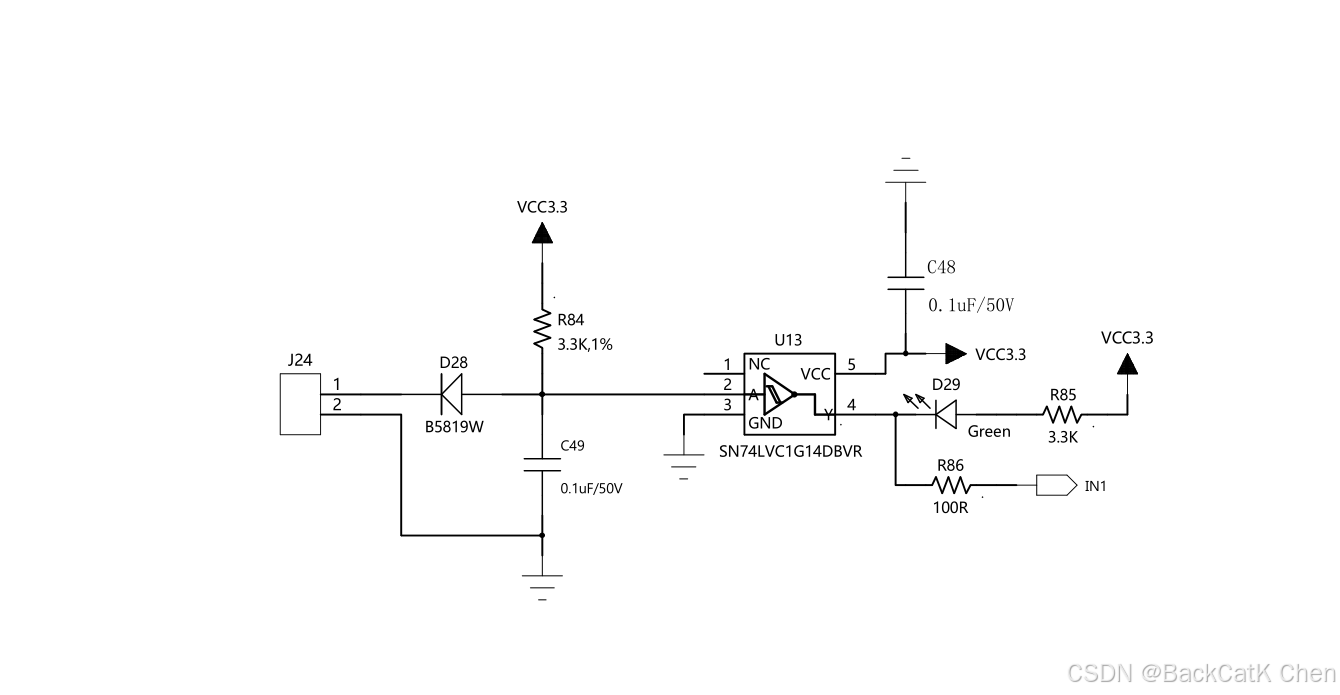

• 按键逻辑（PA5） ：硬件带施密特触发器+RC滤波（无需软件消抖），按键未按PA5为高电平，按下为低电平 ，采用下降沿触发中断 （高→低电平跳变时触发）。(我是使用下面电路图--带保护、电平转换和状态指示的数字输入接口电路)



---

二、新建STM32CubeIDE工程（部分截图前置文章都有如果不会可以参考前置文章）

步骤1：启动软件并选择工作空间

1. 双击打开STM32CubeIDE，首次启动弹出工作空间选择窗口，选择全英文、无空格、无特殊符号 的文件夹（如F:\Stm32Studio\KEY_EXTI_LED）；
2. 勾选Use this as the default and do not ask again，点击Launch启动软件，进入主界面。

步骤2：新建STM32工程

1. 点击顶部菜单栏 File → New → STM32 Project，弹出芯片选择窗口；

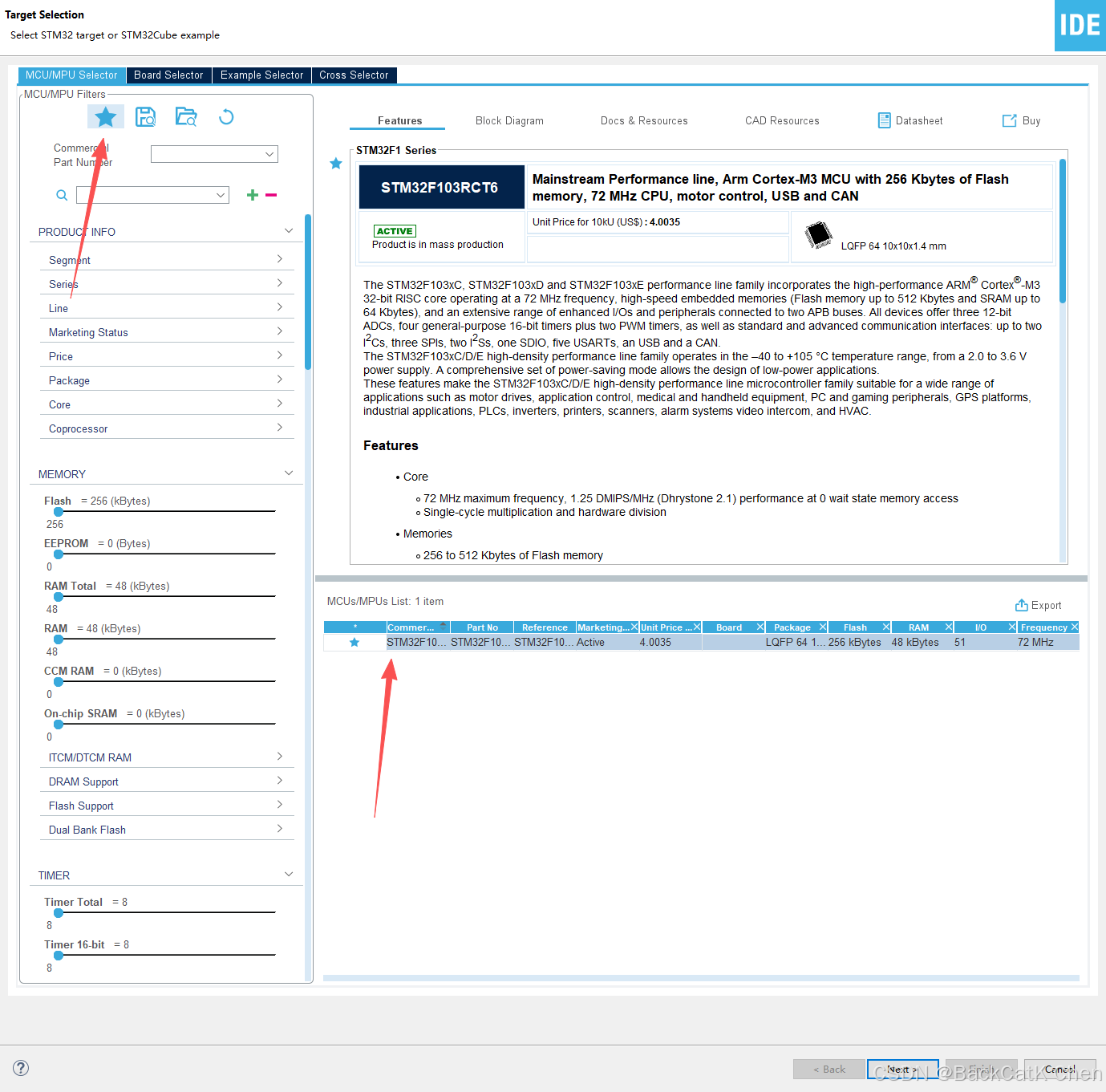

2. 在Commercial Part Number搜索框输入STM32F103RCT6，选中对应芯片后点击Next（可点亮右侧星星收藏，后续无需重复搜索）；


3. 工程配置页面按要求填写：

   • Project Name：填写STM32F103RCT6_KEY_EXTI_LED（禁止中文/空格/特殊符号，避免编译报错）；
   • Project Location：默认继承工作空间路径，无需修改；
   • 其余选项保持默认，点击Finish；

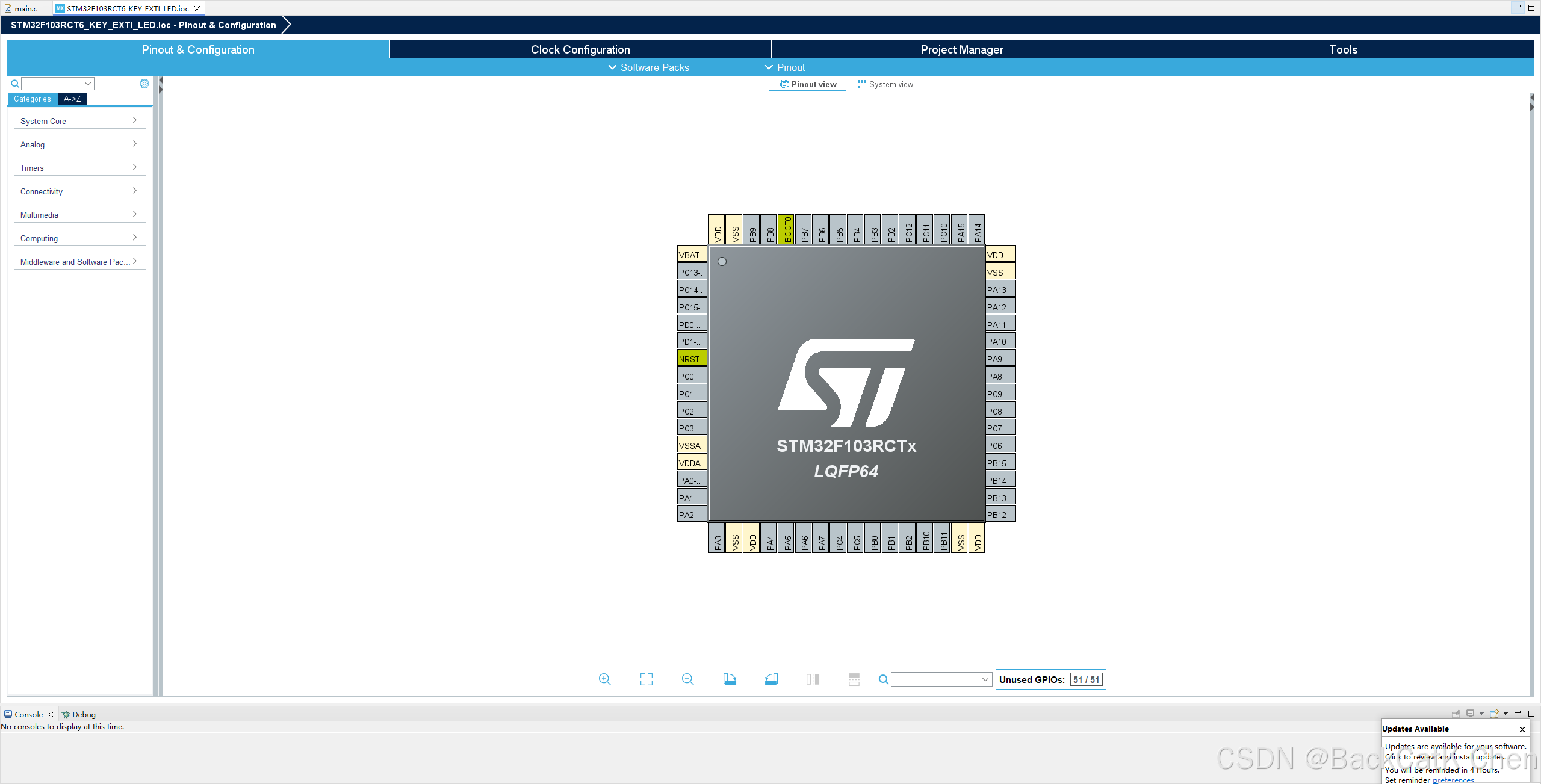

4. 弹出切换透视图提示，勾选Remember my decision，点击Yes，进入CubeMX图形化配置界面。


步骤3：基础配置（调试接口+时钟，必配！）

1. SYS调试接口配置 ：左侧System Core → SYS，Debug下拉选择Serial Wire（SWD模式，不配会导致芯片锁死，无法下载）；
2. RCC时钟源配置 ：左侧System Core → RCC，High Speed Clock (HSE)下拉选择Crystal/Ceramic Resonator（外部晶振），无外部晶振则选Internal RC Oscillator；

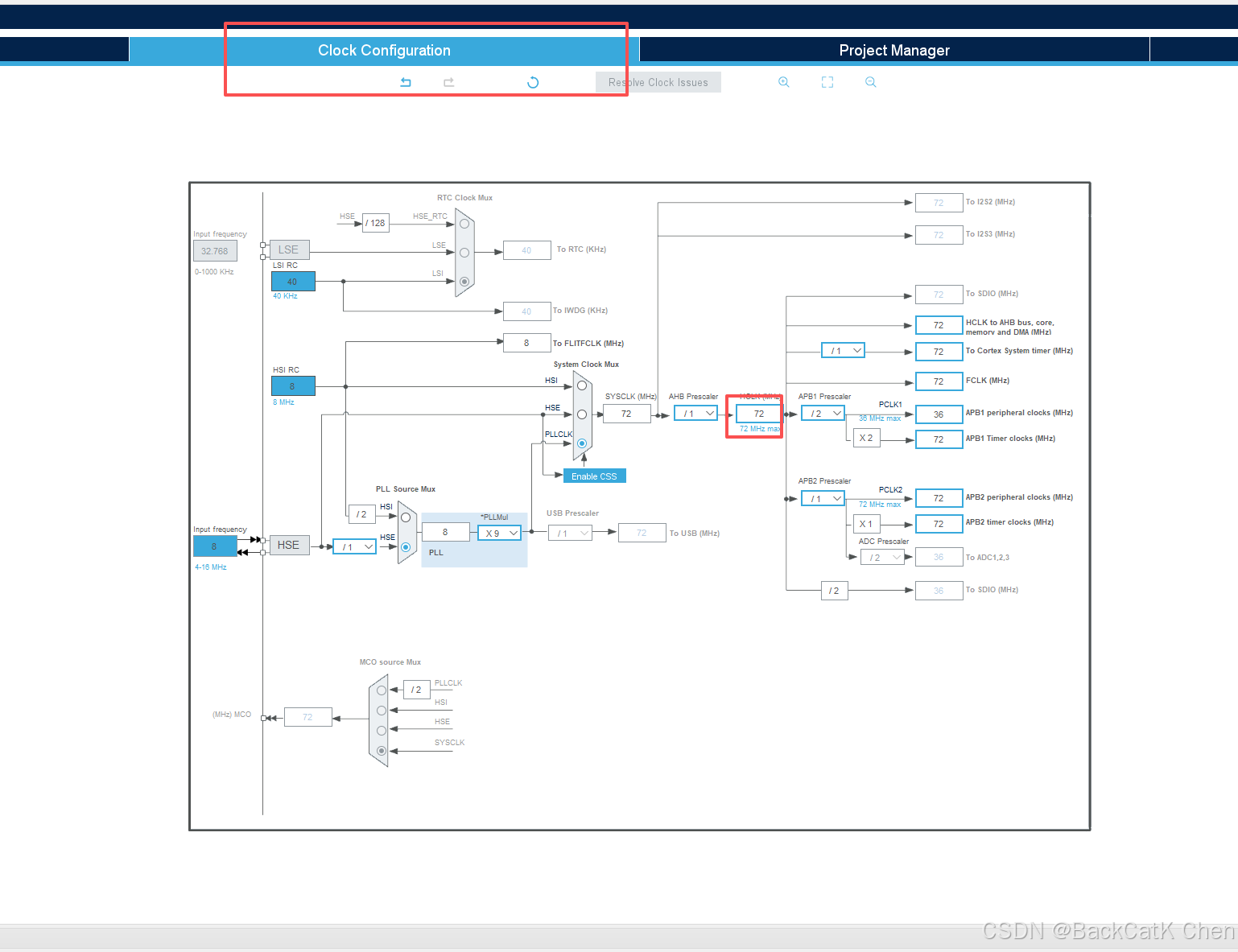

3. 时钟树配置 ：顶部点击Clock Configuration，在HCLK (MHz)输入框填写72，按下回车，软件自动配置整个时钟树，无红色报错即配置成功；

---

三、GPIO引脚配置（LED输出+按键中断输入）

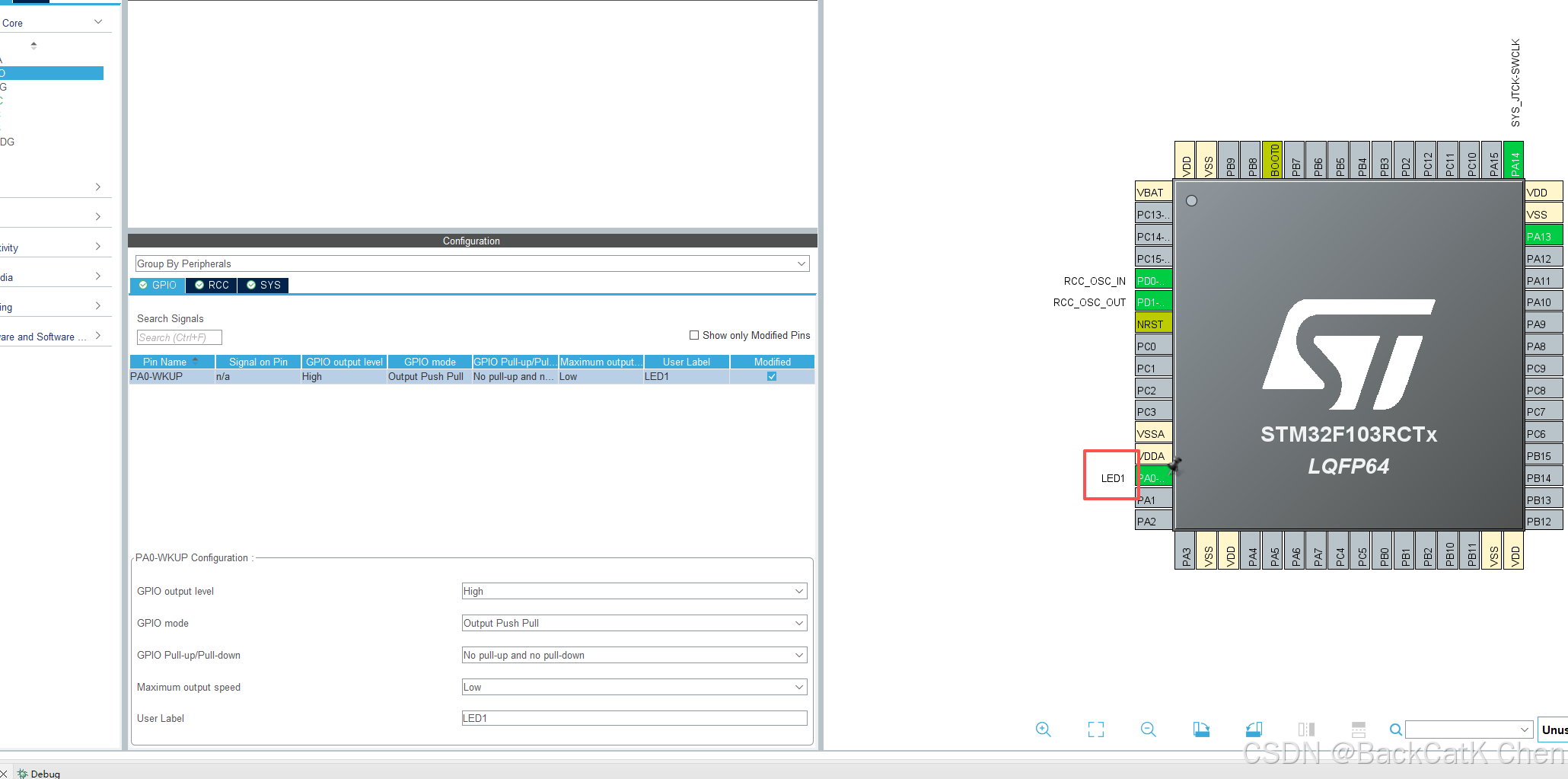

步骤1：配置PA0为LED输出模式（复用第一、二章博客）

1. 回到Pinout & Configuration标签页，在芯片引脚图中找到PA0，左键点击选择GPIO_Output；

2. 左侧System Core → GPIO，选中PA0引脚，按以下参数配置（新手直接照搬）：

   配置项	参数选择	配置说明
   GPIO output level	High	初始上电输出高电平，LED默认熄灭
   GPIO mode	Output Push Pull	推挽输出，驱动能力强，适合直接驱动LED
   Pull-up/Pull-down	No pull-up and no pull-down	硬件电路无需求，无需内部上下拉
   Maximum output speed	Low	点灯无需高速，降低功耗与干扰
   User Label	LED1	给PA0起别名，后续代码直接调用，避免写错

3. 配置完成后，引脚图中PA0显示LED1，即为配置成功。


步骤2：配置PA5为按键外部中断模式（核心！）

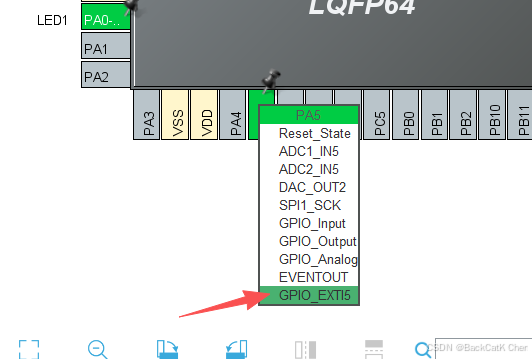

1. 在芯片引脚图中找到PA5，左键点击选择GPIO_EXTI5（外部中断模式，对应EXTI5中断线）；


2. 左侧System Core → GPIO，选中PA5引脚，按以下参数配置（中断核心配置，一步都不能错）：

   配置项	参数选择	配置说明
   GPIO mode	External Interrupt Mode with Falling edge trigger detection	下降沿触发，按键按下（高→低）时触发中断
   Pull-up/Pull-down	Pull-up	内部上拉，确保按键未按时时PA5稳定为高电平
   User Label	KEY1	给PA5起别名，方便代码中识别按键引脚

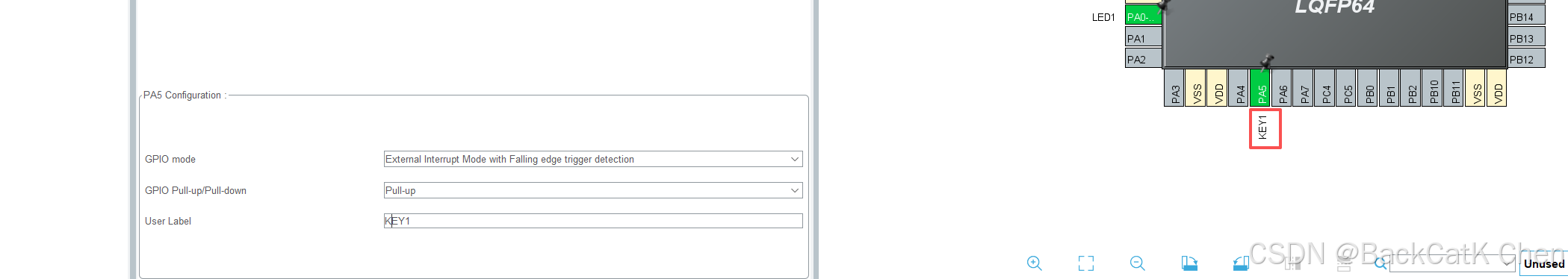

3. 配置完成后，引脚图中PA5显示 KEY1，即为配置成功。

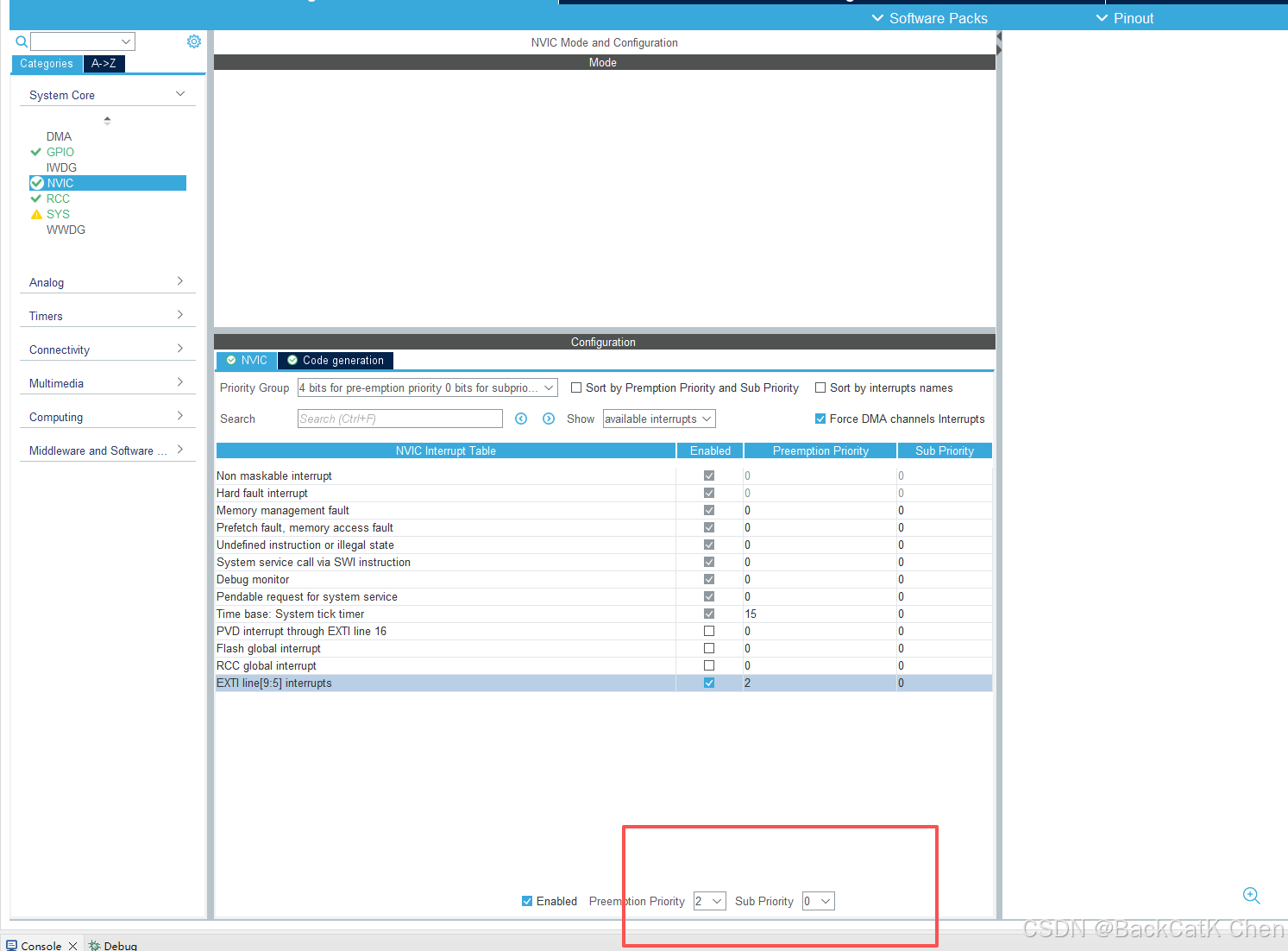

步骤3：开启NVIC中断控制器（中断能响应的关键）

仅配置引脚中断模式不够，必须开启NVIC，芯片才会响应中断请求！

1. 左侧System Core → NVIC，在中断列表中找到EXTI line[9:5] interrupts（PA5属于EXTI5，归为EXTI9-5中断组）；
2. 勾选Enabled开启该中断组，配置中断优先级（新手直接照搬，避免冲突）：
   • Preemption Priority：2（抢占优先级，数值越小优先级越高）；
   • Sub Priority：0（子优先级，同抢占优先级下数值越小优先级越高）；


---

四、Hex文件生成配置+调试器配置

1. Hex文件自定义生成配置（精准找到烧录文件）

1. 右键点击工程名STM32F103RCT6_KEY_EXTI_LED → 选择Properties，打开工程属性窗口；
2. 左侧找到C/C++ Build → Settings → 右侧Tool Settings → MCU Post build outputs；
3. 勾选核心选项（默认关闭，必须勾选）：
   • Convert to Intel Hex file (-Oihex)：生成通用Intel格式Hex烧录文件；
   • Convert to binary file (-Obinary)（可选）：生成bin文件，兼容更多烧录工具；
4. 点击Apply and Close保存配置，Hex文件将在编译后生成在工程Debug文件夹中。

2. J-Link调试器配置（ST-LINK配置可参考第三章博客）

前提：SWD硬件接线规则（绝对不能接反！）

调试器引脚	STM32核心板SWD引脚	重要备注
3.3V	3.3V/VCC	禁止接5V，否则烧坏芯片/调试器
SWDIO	SWDIO/DIO	数据引脚，接反无法通信
SWCLK	SWCLK/CLK	时钟引脚，接反无法通信
GND	GND	共地，必须接，否则电平不稳定

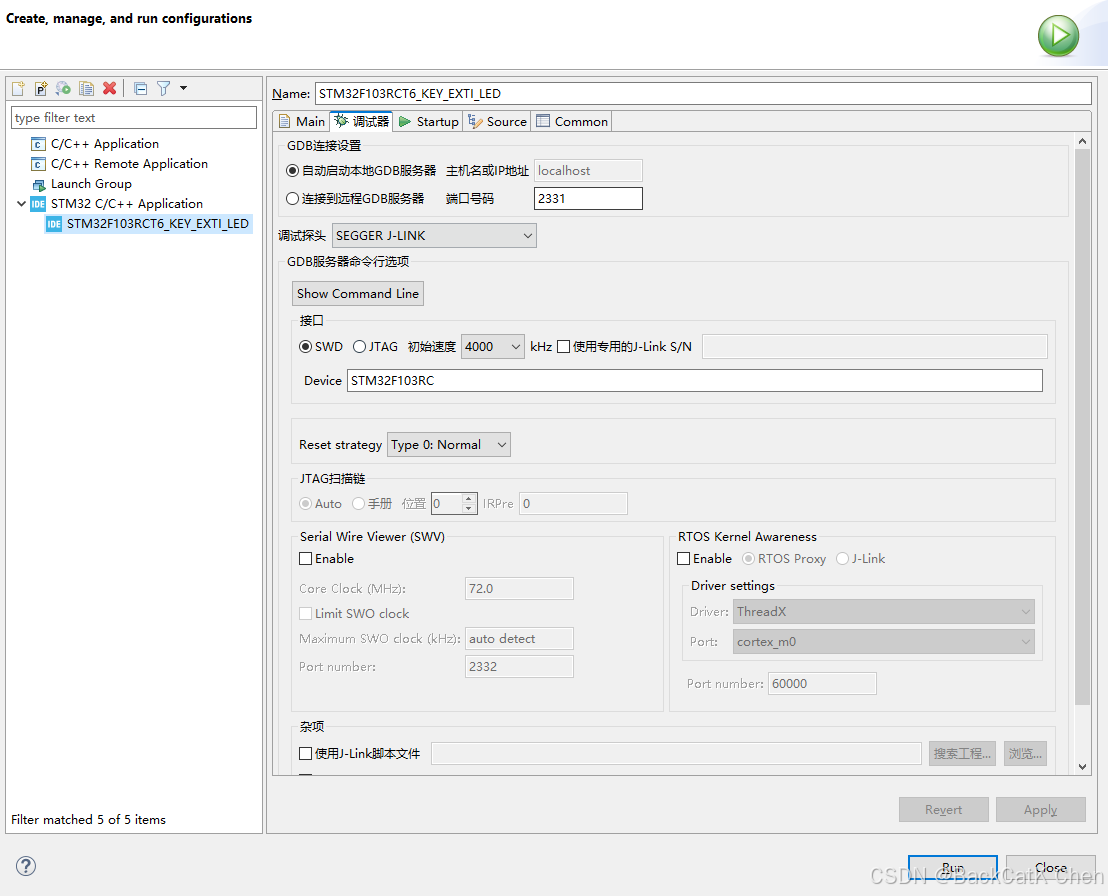

步骤1：配置J-Link调试器（复制配置，快速修改）

1. 点击顶部菜单栏Run → Run Configurations...，打开运行配置窗口；
2. 切换到Debugger选项卡，修改以下核心配置：
   • Debug probe选择SEGGER J-Link；
   • Interface仍选择SWD；
   • Device name填写STM32F103RC（必须精准，否则无法识别芯片）；
3. 点击Apply保存配置，完成双调试器配置，后续可通过播放图标下拉箭头无缝切换。


---

五、生成初始化代码+编写中断控制代码（新手直接复制）

步骤1：生成工程初始化代码

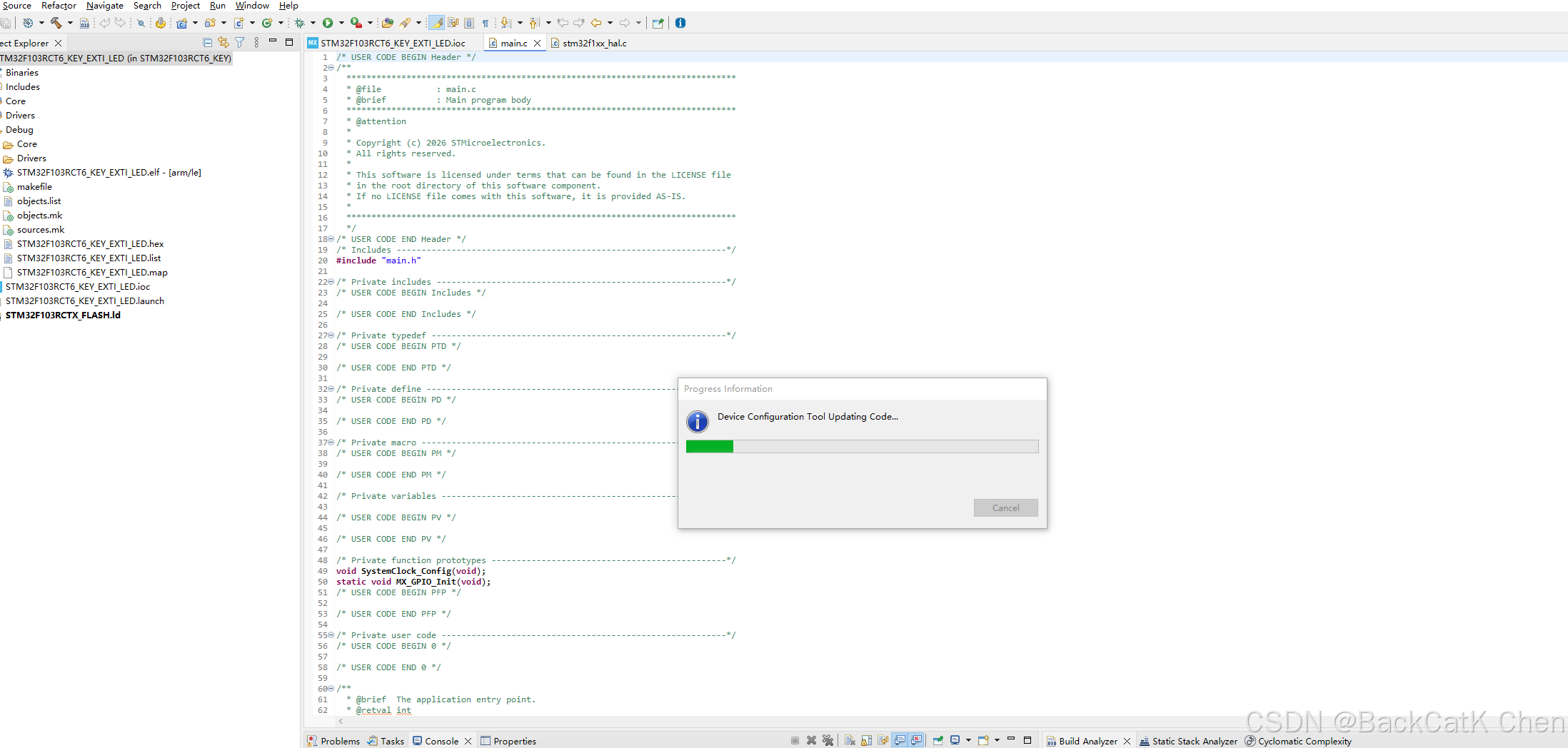

1. 确认所有配置（引脚/中断/时钟/Hex/调试器）无误后，3. 点击右上角保存图标💾，进入代码编辑界面。


步骤2：编写外部中断回调函数（实现按键控制LED核心逻辑）

⚠️ 核心提醒：所有手写代码必须放在/* USER CODE BEGIN X */和/* USER CODE END X */之间，否则重新生成配置时代码会被覆盖！

1. 左侧工程栏，依次展开Core → Src → 双击打开main.c文件；
2. 向下滚动代码，找到/* USER CODE BEGIN 4 */和/* USER CODE END 4 */区域（该区域为中断函数专属编写区）；
3. 在该区域粘贴以下中断回调函数（新手直接复制，无需修改）：

/* USER CODE BEGIN 4 */
// 外部中断回调函数，中断触发后自动执行
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    // 判断是否为PA5（KEY1）引脚触发的中断
    if(GPIO_Pin == KEY1_Pin)
    {
        // 翻转PA0（LED1）引脚电平，实现亮灭切换
        HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
    }
}
/* USER CODE END 4 */

4. 主循环while(1)保持空即可，无需添加任何代码：

/* USER CODE BEGIN WHILE */
while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

代码简单解释（新手能看懂）

• HAL_GPIO_EXTI_Callback：HAL库自带的外部中断通用回调函数，所有EXTI中断触发后都会执行此函数；
• if(GPIO_Pin == KEY1_Pin)：判断触发中断的引脚是否为我们配置的PA5按键，避免其他中断干扰；
• HAL_GPIO_TogglePin：HAL库电平翻转函数，自动将引脚电平取反（高→低、低→高），完美实现LED亮灭切换。

---

六、编译工程+下载调试（ST-Link/J-Link通用）

步骤1：编译工程，检查无报错

【对应截图12：工程编译按钮与编译结果界面】

1. 点击软件顶部工具栏锤子图标🔨（Build按钮），开始编译工程；
2. 等待编译完成，查看下方Console控制台输出，显示Build Finished. 0 errors, 0 warnings.即为编译成功；
3. 若出现红色报错，优先排查：① 工程名/路径含中文/空格；② 代码写在USER CODE区域外；③ 引脚/中断配置错误。

步骤2：选择调试器，下载程序到开发板

【对应截图13：调试器选择与程序下载界面】

1. 将调试器（ST-Link/J-Link）通过SWD杜邦线与开发板连接，调试器插入电脑USB口，开发板电源指示灯亮起即为供电正常；
2. 点击软件顶部工具栏绿色播放图标旁的下拉箭头 ，选择对应的调试器配置（ST-Link_Config/J-Link_Config）；
3. 点击绿色播放图标，软件自动识别调试器，将程序烧录到STM32F103RCT6芯片中，烧录完成后芯片自动复位运行。

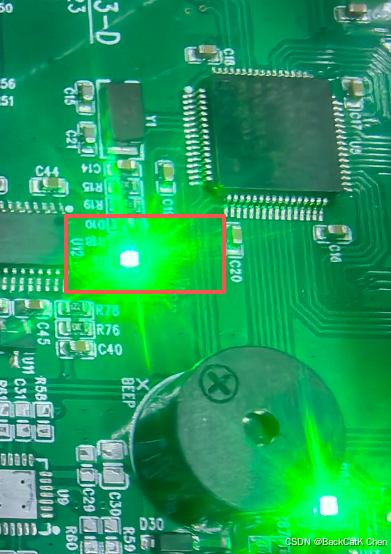

步骤3：效果验证（成功标志，新手一眼就能看）

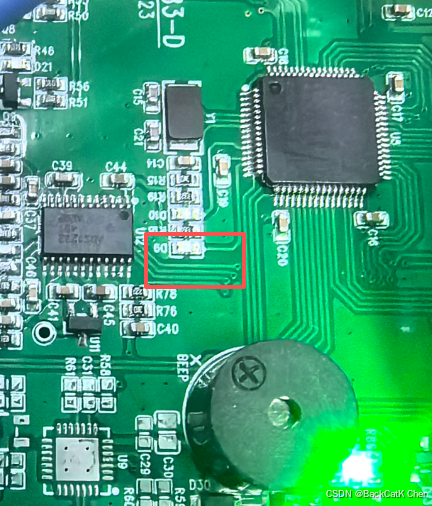

【对应截图14：按键控制LED效果实拍图】

• 上电初始状态：PA0输出高电平，LED1默认熄灭；
• 第一次按下PA5按键：触发下降沿中断，翻转PA0电平，LED1点亮；
• 第二次按下PA5按键：再次触发中断，再次翻转PA0电平，LED1熄灭；
• 循环按键，LED实现按一次亮、再按一次灭 的效果，即为实现功能！
  第一次按下PA5按键；


第二次按下PA5按键；

恭喜你！成功完成了STM32的按键输入！

七、常见问题排查（90%新手必踩的坑，附解决方法）

故障现象	排查优先级	详细解决方法
按键按下无任何反应，LED不翻转	1	1. 检查PA5是否配置为GPIO_EXTI5下降沿触发；2. 检查NVIC中EXTI line[9:5]是否勾选Enabled；3. 确认中断函数写在USER CODE BEGIN 4区域；4. 用万用表测量PA5按键按下时是否为低电平
下载失败，提示"无法连接芯片/设备未找到"	1	1. 检查SYS是否配置为Serial Wire（SWD模式）；2. 检查SWD接线是否接反/虚焊；3. 确认调试器驱动安装正常，设备管理器无黄色感叹号；4. 重新给开发板上电，重启STM32CubeIDE
LED一直亮/一直灭，按键触发无变化	2	1. 检查PA0配置是否为GPIO_Output推挽输出；2. 确认HAL_GPIO_TogglePin函数参数为LED1_GPIO_Port和LED1_Pin；3. 测量PA0引脚电平，确认是否能正常翻转
中断频繁触发，LED乱闪	2	1. 检查硬件消抖电路是否正常（施密特触发器/RC滤波）；2. 可在中断回调函数中添加HAL_Delay(10)软件消抖（放在if判断内）；3. 检查按键是否卡滞，未完全弹起
编译成功但无Hex文件生成	2	1. 检查是否勾选Convert to Intel Hex file (-Oihex)；2. 确认工程编译无报错，报错会导致Hex文件生成失败；3. 检查工程路径是否有写入权限，换默认路径重试

---

八、核心知识点总结（新手必记，夯实基础）

1. GPIO外部中断核心 ：STM32每个GPIO可映射到EXTI中断线，同组中断（如EXTI9-5）共享中断服务函数，通过回调函数HAL_GPIO_EXTI_Callback区分引脚；
2. 中断触发方式 ：按键常用下降沿触发（按下高→低），释放用上升沿触发，可根据需求选择；
3. NVIC必配：所有外部中断都需在NVIC中开启并配置优先级，数值越小优先级越高，避免与系统中断冲突；
4. 代码编写规范 ：手写代码必须放在USER CODE区域，防止被CubeIDE自动生成的代码覆盖；
5. 中断函数原则：中断回调函数要简洁高效，避免执行耗时操作（如长时间延时），复杂逻辑可放在主循环中。

---
