1.4 嵌入式硬件接口开发的流程
嵌入式硬件接口开发是一个从需求到交付的完整工程过程，涉及硬件设计、软件开发、系统调试等多个环节。遵循规范的开发流程，可以有效控制项目风险，提高开发效率，保证产品质量。本节将详细介绍接口开发的六大核心阶段，每个阶段均提供实操指导和模板示例。
1.4.1 需求分析
阶段目标 ：
明确接口的功能需求、性能指标、兼容性要求和应用场景，为后续设计提供准确依据。需求分析的质量直接影响项目成败，需求不明确是项目延期和返工的首要原因。
需求分析模板：
| 需求类别 | 关键参数 | 确认内容 | 示例 |
|---|---|---|---|
| 功能需求 | 接口类型 | 需要哪些接口（GPIO/UART/I2C/SPI等） | 需要1路UART调试口、1路I2C传感器接口 |
| 数据传输方向 | 单向/双向，主/从角色 | UART双向通信，处理器作为主设备 | |
| 控制功能 | 是否需要中断、DMA、流控 | UART需要硬件流控（RTS/CTS） | |
| 性能需求 | 传输速率 | 数据吞吐量要求 | I2C需支持400Kbps快速模式 |
| 响应时间 | 中断延迟、数据传输延迟 | GPIO中断响应<50μs | |
| 带宽要求 | 峰值带宽、持续带宽 | SPI需10Mbps持续传输 | |
| 电气特性 | 电平标准 | TTL/RS-232/RS-485/LVDS等 | UART使用3.3V TTL电平 |
| 电压范围 | 工作电压、耐受电压 | I2C引脚耐受5V，需电平转换 | |
| 驱动能力 | 输出电流、负载能力 | GPIO需驱动20mA负载 | |
| 物理特性 | 连接器类型 | 排针/端子/标准接口 | 调试UART使用2.54mm排针引出 |
| 传输距离 | 板内/板间/设备间 | 传感器I2C线长不超过30cm | |
| 环境要求 | 温度、湿度、振动、EMC | 工业级-40℃~85℃工作温度 | |
| 兼容性 | 外设型号 | 具体传感器/执行器型号 | AHT10温湿度传感器 |
| 协议版本 | I2C V2.1/SPI Mode0等 | I2C标准模式，7位地址 | |
| 软件接口 | 需要兼容的驱动框架 | Linux内核标准I2C设备驱动 | |
| 电源需求 | 供电电压 | 接口供电电压 | 传感器需3.3V供电，电流<10mA |
| 功耗要求 | 工作功耗、待机功耗 | 待机时I2C总线功耗<1mW | |
| 扩展性 | 预留接口 | 未来可能增加的功能 | 预留1路SPI接口用于扩展Flash |
| 软件升级 | 驱动是否需要动态加载 | 驱动编译为模块，支持动态加载 |
需求确认流程：
-
收集原始需求：与产品经理、系统架构师沟通，明确产品功能规格书。
-
技术可行性分析：评估处理器接口资源是否充足，是否存在引脚复用冲突。
-
输出需求规格书：将确认的需求文档化，作为设计输入。
-
需求评审：组织硬件、软件、测试工程师共同评审，确保需求明确、可行、可测试。
1.4.2 硬件电路设计
阶段目标 ：
根据需求规格书，完成接口电路的原理图设计和PCB布局，确保电气性能满足要求，并为后续软件开发提供稳定的硬件平台。

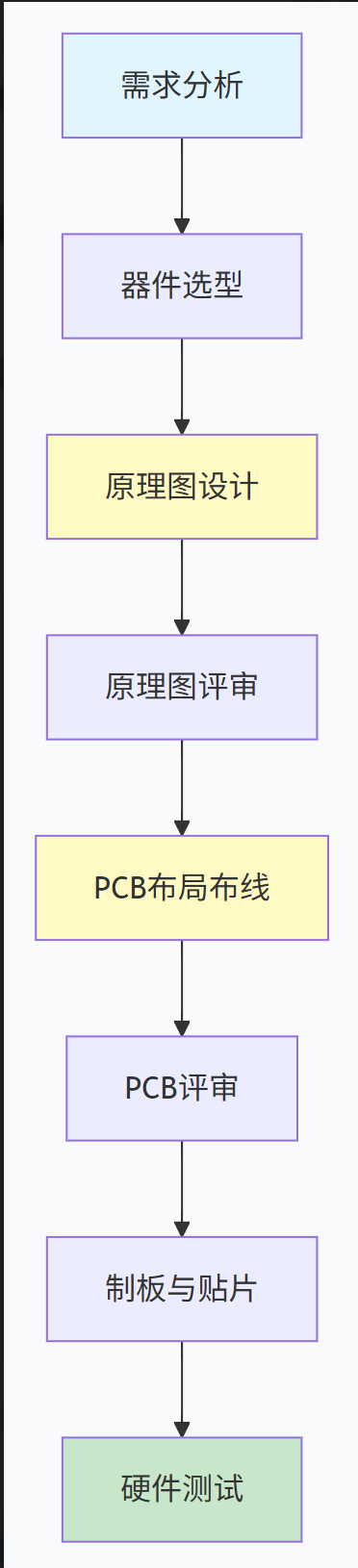

硬件设计流程：
关键设计要点：
| 设计环节 | 关键要点 | 具体实施 |
|---|---|---|
| 器件选型 | 电平转换芯片 | 根据速率选型：MAX3232用于UART（250kbps），TXS0108E用于I2C/GPIO（自动方向检测） |
| 保护器件 | TVS管选型：ESD9B5V（高速信号），SMBJ5.0A（电源） | |
| 阻容元件 | 精度选择：上拉电阻1%，滤波电容X7R材质 | |
| 原理图设计 | 引脚连接 | 标注引脚编号、网络名、功能说明，避免复用冲突 |
| 电平转换 | 明确标注电平转换芯片的VCCA/VCCB电压，确保方向正确 | |
| 滤波电路 | 电源入口加LC滤波，芯片电源引脚加0.1μF去耦电容 | |
| 测试点设计 | 关键信号（时钟、数据、电源）预留测试点，便于调试 | |
| PCB布局 | 元件布局 | 按功能模块分区，接口连接器靠近板边，电平转换芯片靠近处理器 |
| 去耦电容布局 | 电容靠近芯片电源引脚，距离不超过5mm，走线先过电容再到芯片 | |
| 隔离设计 | 模拟电路与数字电路分区，单点接地，避免地环路 | |
| PCB布线 | 高速信号 | 差分对等长、阻抗控制，避免直角走线，包地处理 |
| 电源走线 | 根据电流计算线宽（1oz铜厚，1mm线宽约1A载流能力），加宽电源线 | |
| 地线设计 | 完整地平面，关键信号下方有连续地平面回流路径 |
实例：UART接口电路原理图设计要点
以RK3588 UART2接口连接MAX3232电平转换芯片为例：
text
关键设计要素：
1. 引脚连接：
- RK3588 UART2_TX（引脚GPIO4_B1）→ MAX3232 T1IN
- RK3588 UART2_RX（引脚GPIO4_B2）← MAX3232 R1OUT
- MAX3232 T1OUT → DB9接头 Pin2（RS-232 RX）
- MAX3232 R1IN ← DB9接头 Pin3（RS-232 TX）
- 共地：GND连接
2. 电容配置：
- C1-C4：0.1μF陶瓷电容，靠近MAX3232引脚放置
- 电荷泵电容使用X7R材质，耐压16V以上
3. 保护电路：
- DB9接口侧：RS-232信号线串联100Ω电阻，并联SMBJ12A TVS管（钳位19.9V）
- 电源输入：3.3V电源加SMBJ5.0A TVS管，自恢复保险丝MF-MSMF050
4. 测试点：
- TP_UART_TX（MAX3232 T1IN侧）
- TP_UART_RX（MAX3232 R1OUT侧）
- TP_3.3V电源1.4.3 软件驱动开发
阶段目标 ：
基于硬件电路，开发接口驱动程序，实现处理器与外设的正确通信。驱动开发应遵循操作系统框架规范，确保代码的可移植性和可维护性。
驱动开发的核心步骤：
| 步骤 | 开发内容 | 关键要点 | 示例（Linux I2C驱动） |
|---|---|---|---|
| 1. 硬件资源分析 | 查阅数据手册，确定寄存器地址、中断号、引脚复用 | 确认处理器TRM（技术参考手册）中接口控制器的寄存器映射 | RK3588 I2C2控制器基址0xFF160000，中断号48 |
| 2. 设备树配置 | 描述硬件资源（引脚、时钟、中断、寄存器地址） | 遵循设备树语法，配置引脚复用、时钟频率等 | &i2c2 { clock-frequency = <400000>; pinctrl-0 = <&i2c2m0_xfer>; }; |
| 3. 驱动框架选择 | 选择Linux内核标准驱动框架 | I2C使用i2c_driver框架，SPI使用spi_driver框架 |
实现struct i2c_driver，注册probe/remove函数 |
| 4. 初始化函数实现 | 分配设备结构体，注册中断，初始化硬件 | 在probe函数中完成资源申请和硬件初始化 | devm_i2c_new_dummy_device()创建设备，devm_request_irq()注册中断 |
| 5. 数据传输函数 | 实现数据读写接口 | 遵循外设数据手册的时序和命令格式 | i2c_transfer()发送读取命令，解析传感器数据 |
| 6. 模块测试 | 编写测试用例，验证功能 | 测试边界条件、异常情况 | 使用i2cget命令读取传感器寄存器，对比预期值 |
实例：Linux GPIO驱动开发核心步骤
c
// 1. 设备树配置（dts文件）
&gpio1 {
led_control {
gpio-hog;
gpios = <5 GPIO_ACTIVE_HIGH>;
output-high;
line-name = "user_led";
};
};
// 2. 驱动代码片段（基于pinctrl子系统）
static int gpio_led_probe(struct platform_device *pdev)
{
struct device *dev = &pdev->dev;
struct gpio_desc *desc;
// 获取设备树中定义的GPIO
desc = devm_gpiod_get(dev, "led", GPIOD_OUT_LOW);
if (IS_ERR(desc))
return PTR_ERR(desc);
// 设置GPIO输出值
gpiod_set_value(desc, 1); // LED亮
return 0;
}
// 3. 驱动注册
static struct platform_driver gpio_led_driver = {
.probe = gpio_led_probe,
.driver = {
.name = "gpio_led",
.of_match_table = of_match_ptr(gpio_led_of_match),
},
};
module_platform_driver(gpio_led_driver);
// 4. 编译与测试
// Makefile: obj-m += gpio_led.o
// 编译: make -C /path/to/kernel M=$PWD modules
// 加载: insmod gpio_led.ko
// 验证: cat /sys/kernel/debug/gpio 查看GPIO状态1.4.4 调试优化
阶段目标 ：
排查硬件设计、软件驱动、信号质量等方面的问题，优化接口性能，确保系统稳定可靠运行。
调试工具与使用场景：
| 调试工具 | 适用场景 | 使用方法 | 典型问题定位 |
|---|---|---|---|
| 示波器 | 观测信号波形、测量时序、排查电平异常 | 设置合适的时间基准（如100ns/div），触发方式（上升沿触发），测量信号幅度、上升沿时间 | UART波形畸变→检查波特率、终端匹配；I2C上升沿缓慢→上拉电阻过大 |
| 逻辑分析仪 | 分析协议时序、捕获多路信号、解码通信数据 | 设置采样率（≥4倍信号频率），添加协议解码器（UART/I2C/SPI），触发捕获异常数据 | I2C通信失败→分析起始/停止条件、ACK应答；SPI数据错误→检查时钟相位/极性 |
| 万用表 | 测量电压、通断、电阻 | 直流电压档测量电源和信号电平，通断档检查焊接短路 | GPIO输出无变化→测量引脚电压；传感器无响应→检查供电电压 |
| GDB调试器 | 软件断点调试、变量跟踪、内存查看 | gdb vmlinux，target remote :2331，break function_name，print variable |
驱动崩溃→backtrace查看调用栈，检查空指针访问 |
| dmesg | 查看内核日志、驱动加载信息 | `dmesg | grep i2c 过滤I2C相关日志，dmesg -w` 实时监控 |
| devmem2 | 直接读写寄存器，验证硬件配置 | devmem2 0xFF160000 读取I2C控制寄存器，devmem2 0xFF770000 w 0x01 写入GPIO寄存器 |
寄存器配置未生效→读取寄存器确认配置值 |
实例：I2C通信故障排查流程
text
问题现象：i2cdetect命令无法检测到AHT10传感器设备
排查步骤：
1. 硬件检查（万用表）：
- 测量传感器VDD引脚电压：应为3.3V（正常）
- 测量SCL/SDA引脚电压：均为3.3V（正常，说明上拉电阻工作）
- 测量GND连接：导通（正常）
2. 信号观测（示波器）：
- 探头接SCL引脚，触发上升沿
- 执行i2cdetect -y 2命令
- 观测波形：SCL有9个时钟脉冲，但SDA在第9个时钟（ACK位）保持高电平
- 结论：传感器未响应ACK，可能是从设备地址错误或传感器损坏
3. 地址确认（逻辑分析仪）：
- 捕获I2C起始条件后的第一个字节
- 解码显示：0x38（写操作），而AHT10地址为0x38（7位地址0x38，写操作0x70）
- 结论：地址正确，但传感器未响应
4. 更换传感器：
- 焊接新的AHT10传感器
- 再次执行i2cdetect，检测到设备地址0x38
- 问题解决
根本原因：传感器芯片损坏或虚焊1.4.5 验证测试
阶段目标 ：
对接口进行全面的功能、性能、稳定性、兼容性测试，验证是否满足需求规格，确保产品交付质量。
测试用例模板：
| 测试类别 | 测试项 | 测试方法 | 通过标准 | 测试结果 |
|---|---|---|---|---|
| 功能测试 | GPIO输出 | 控制GPIO输出高/低电平，用万用表测量引脚电压 | 高电平≥2.7V，低电平≤0.4V | ✓ |
| GPIO输入 | 外部输入高/低电平，读取GPIO状态 | 读取值与输入一致 | ✓ | |
| UART发送 | 发送特定数据（0x55、0xAA），示波器观测波形 | 波形完整，波特率误差<2% | ✓ | |
| UART接收 | 外部发送数据，处理器正确接收 | 接收数据与发送一致 | ✓ | |
| I2C读写 | 读取传感器寄存器，写入配置 | 读写操作成功，数据正确 | ✓ | |
| 性能测试 | UART速率 | 连续发送1MB数据，计算吞吐量 | 实际速率≥标称速率的95% | ✓ |
| SPI速率 | 连续读写1MB数据，测量传输时间 | 实际速率≥标称速率的90% | ✓ | |
| GPIO响应 | 中断触发到响应时间 | ≤50μs | ✓ | |
| 稳定性测试 | 长时间运行 | 连续运行24小时，每分钟执行一次通信操作 | 无异常、无数据错误 | ✓ |
| 温度循环 | -20℃~70℃循环10次，每温度点测试功能 | 功能正常，无丢包 | ✓ | |
| 电压波动 | 电源电压±10%波动，测试通信 | 通信正常，无误码 | ✓ | |
| 兼容性测试 | 不同外设型号 | 连接不同批次的传感器 | 均能正常通信 | ✓ |
| 不同操作系统版本 | Linux 5.10、5.15内核 | 驱动兼容，功能正常 | ✓ |
测试报告输出：
-
测试记录：记录每个测试用例的执行步骤、实际结果、是否符合预期
-
问题清单：记录发现的缺陷，包括问题描述、复现步骤、严重等级
-
测试结论：明确是否通过测试，存在问题是否影响交付
1.4.6 流程总结与最佳实践

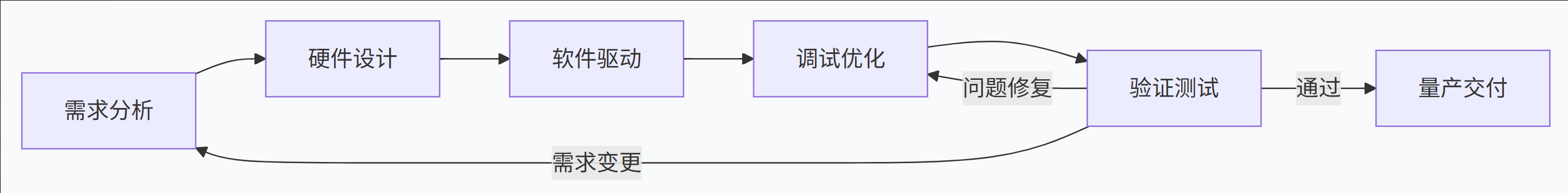

开发流程闭环：
最佳实践建议：
| 阶段 | 最佳实践 |
|---|---|
| 需求分析 | 尽早介入，明确验收标准；输出需求规格书并评审；识别技术风险点 |
| 硬件设计 | 原理图与PCB同步评审；关键信号标注阻抗要求；预留测试点；设计文档化 |
| 软件驱动 | 复用内核标准框架；遵循编码规范；添加充分注释；实现错误处理机制 |
| 调试优化 | 建立问题跟踪表；记录排查过程；编写调试脚本；积累常见问题库 |
| 验证测试 | 自动化测试脚本；边界条件全覆盖；保留测试环境和数据；问题闭环管理 |
常见陷阱与规避：
-
需求不明确导致返工：在设计前充分沟通，输出文档并签字确认。
-
硬件设计未考虑测试性：预留测试点、关键信号引出、烧录接口保留。
-
软件忽略异常处理：添加超时机制、错误重试、状态机保护。
-
调试时"猜"问题：用示波器/逻辑分析仪获取客观数据，避免主观臆断。
-
测试不充分：覆盖正常、异常、边界、压力场景，而非仅验证基本功能。
思考与练习：
-
假设你需要设计一个基于RK3588的I2C接口，连接3个传感器，请按照1.4.1的需求分析模板，完成该接口的需求分析文档。
-
在PCB设计中，如何为UART接口添加测试点？请画出示意图并说明测试点位置选择原则。
-
使用示波器调试SPI通信时，你发现MISO信号波形上升沿缓慢，可能是什么原因？如何验证和解决？
-
设计一个UART接口的稳定性测试用例，包括测试方法、通过标准和测试时长。
