嵌入式Linux嵌入式Linux驱动开发：板级DTS实操与完整实战演练——从修改设备树到点亮LED的完整闭环

嵌入式Linux嵌入式Linux驱动开发：板级DTS实操与完整实战演练------从修改设备树到点亮LED的完整闭环

仓库已经开源！所有教程，主线内核移植，跑新版本imx-linux/uboot都在这里，或者一起来尝试跑7.0的Linux！欢迎各位大佬观摩！喜欢的话点个⭐！

仓库地址：https://github.com/Awesome-Embedded-Learning-Studio/imx-forge

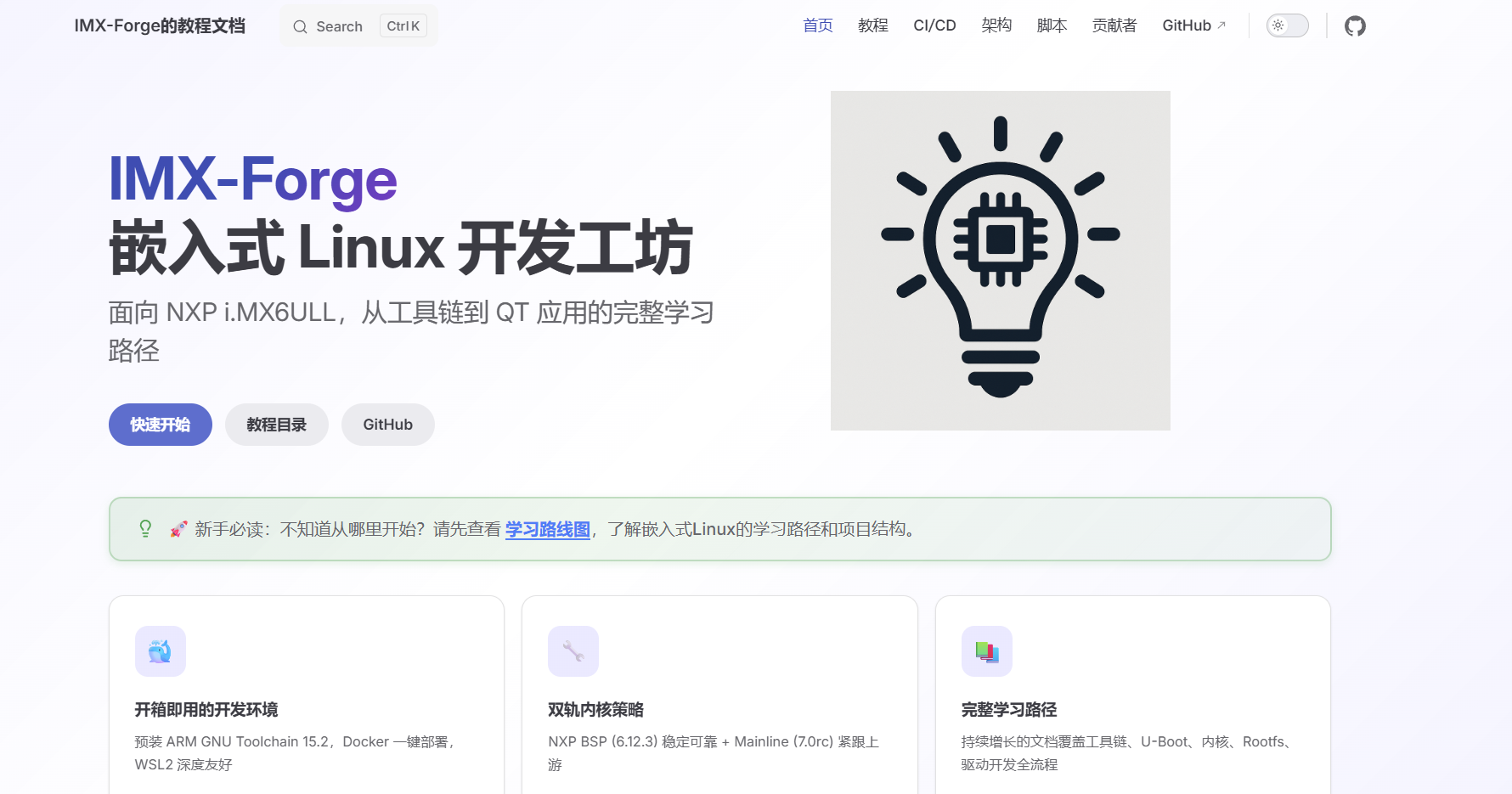

静态网页：https://awesome-embedded-learning-studio.github.io/imx-forge/

前言：从理论到实践的跨越

跟着教程一路走过来，你现在应该对设备树有了相当全面的了解：知道它是什么、语法怎么写、OF API 怎么用。上一章我们也完成了从硬编码驱动到设备树驱动的改造。但说实话，这些知识如果不动手，永远只是"纸上谈兵"。

很多朋友在这个阶段会遇到一个尴尬的问题：教程里的示例都看懂了，但面对自己手里的开发板，却不知道从哪里下手。厂商给的设备树文件一大堆，动辄几千行，看着就头皮发麻。这一章，我们要把之前学的所有知识串起来，从空白开始走完整个流程：确认板级 DTS 位置、编写 DTS 文件、编译 DTB、编写驱动代码、编译驱动模块、部署到板子、加载驱动测试。这六步走完，你就真正掌握了设备树驱动开发的完整闭环。

我们的实验目标是点亮 LED。这个实验足够简单，不会让你在硬件调试上浪费太多时间，同时又涵盖了设备树驱动的所有核心要素------描述硬件，而不是编码硬件，这就是现代驱动开发的分水岭。

---

环境准备：先搞清楚我们在改什么

在动手之前，最重要的一步是搞清楚"我们要改什么"。

确认开发板型号

首先确认你手里的开发板型号。最可靠的方法是看串口启动信息，你会看到类似这样的输出：

Model: Freescale i.MX6 UltraLite 14x14 EVK Board

或者：

Machine: ALIENTEK ATK-IMX6ULL

找到板级 DTS 文件

确认板子型号之后，找到对应的 DTS 文件。在我们的 imx-forge 项目中，设备树文件存放在 driver/device_tree/alpha-board/ 目录下。如果使用 NXP 官方 BSP，通常在内核源码的 arch/arm/boot/dts/ 目录下。

典型的设备树目录结构：

arch/arm/boot/dts/
├── imx6ull.dtsi              # SOC 级通用定义（类似 C 语言头文件）
├── imx6ull-14x14-evk.dts     # 官方 EVK 板级文件
├── imx6ull-14x14-evk.dtb     # 编译后的二进制文件
└── ...

三种文件的区别：

• .dtsi：SOC 级或模块级的通用定义，可被多个 .dts 引用
• .dts：具体的板级定义，包含这块板子特有的硬件配置
• .dtb：编译后的二进制设备树，内核真正读取的文件

重要原则：永远不要直接修改 .dtsi 文件！ 这些文件是公用的，修改会影响所有引用它的板子。正确做法是在你的 .dts 文件里通过引用标签来修改或追加内容。

备份原有文件

修改之前养成备份的习惯：

# 备份原始文件
cp imx6ull-aes-led.dts imx6ull-aes-led.dts.bak

# 或者用 git
git stash save "修改前的备份"
git checkout -b experiment/device-tree-modification

---

步骤1：编写 DTS 设备树文件

确定寄存器地址

根据 IMX6ULL 芯片手册，控制 LED 需要操作以下寄存器：

寄存器	地址	用途
CCM_CCGR1	0x020C406C	时钟使能
SW_MUX_GPIO1_IO03	0x020E0068	GPIO 复用
SW_PAD_GPIO1_IO03	0x020E02F4	GPIO 电气属性
GPIO1_DR	0x0209C000	GPIO 数据
GPIO1_GDIR	0x0209C004	GPIO 方向

编写设备节点

打开设备树文件（在我们的项目中位于 driver/device_tree/alpha-board/device_tree_try_03/imx6ull-aes-led.dts），在根节点 / 下添加 LED 节点：

/dts-v1/;
#include "imx6ull.dtsi"
#include "imx6ull-aes.dtsi"

/ {
    model = "Awesome Embedded Studio IMX6ULL Example Driver";
    compatible = "fsl,imx6ull-14x14-evk", "fsl,imx6ull";

    imx_aes_led {
        #address-cells = <1>;
        #size-cells = <1>;
        compatible = "atkalpha-led";
        status = "okay";
        reg = < 0X020C406C 0X04    /* CCM_CCGR1_BASE */
                0X020E0068 0X04    /* SW_MUX_GPIO1_IO03_BASE */
                0X020E02F4 0X04    /* SW_PAD_GPIO1_IO03_BASE */
                0X0209C000 0X04    /* GPIO1_DR_BASE */
                0X0209C004 0X04 >; /* GPIO1_GDIR_BASE */
    };
};

逐行解析关键部分：

• 节点名 imx_aes_led ：直接挂在根节点下，完整路径是 /imx_aes_led，驱动代码通过这个路径查找节点
• #address-cells = <1>：子节点 reg 属性中，地址占 1 个单元格（32 位）
• #size-cells = <1>：子节点 reg 属性中，长度占 1 个单元格（32 位）
• compatible = "atkalpha-led"：驱动匹配标识，平台设备驱动中会用它来自动匹配
• status = "okay" ：设备启用；如果设为 "disabled"，内核会跳过这个设备
• reg 属性：寄存器地址列表，格式为"地址1 长度1 地址2 长度2..."，5 个寄存器共 10 个 u32 值

新手易踩的坑 ：reg 里的数字必须严格遵循 #address-cells 和 #size-cells 定义的格式。我们定义了都是 1，所以格式就是地址、长度、地址、长度......以此类推。

节点位置选择

你可能会问：为什么把这个节点直接放在根节点下面？答案取决于设备连接方式：

• 设备挂在 SOC 内部总线上（比如直接操作 GPIO 寄存器）→ 放在根节点下
• 设备挂在外部总线上（I2C、SPI）→ 放在对应的总线节点下

如果需要修改现有节点而不是添加新节点，可以通过 &label 引用：

&i2c1 {
    clock-frequency = <100000>;
    status = "okay";  /* 覆盖原来的 "disabled" */

    mag3110@0e {
        compatible = "fsl,mag3110";
        reg = <0x0e>;
    };
};

语法检查

编译之前先检查语法：

dtc -I dts -O dtb -o /dev/null imx6ull-aes-led.dts

没有报错就说明语法基本正确。

---

步骤2：编译 DTB

内核只能读取二进制的 DTB 文件，不能直接读取 DTS 文本文件。

使用构建脚本

在 imx-forge 项目中最简单的方式：

cd /home/charliechen/imx-forge
./scripts/driver_helper/build_driver.sh device_tree_try_03 alpha-board

脚本会自动完成：查找源码和设备树文件 → 编译驱动生成 .ko → 编译设备树生成 .dtb → 产物放到 out/driver_artifacts/device_tree_try_03/alpha-board/。

手动编译

# 基本编译
dtc -I dts -O dtb -o imx6ull-aes-led.dtb imx6ull-aes-led.dts

# 带 include 路径（DTS 引用了其他文件时）
dtc -I dts -O dtb -i driver/device_tree/alpha-board/ \
    -o imx6ull-aes-led.dtb \
    driver/device_tree/alpha-board/device_tree_try_03/imx6ull-aes-led.dts

反编译验证

把编译出来的 DTB 反编译回 DTS 格式，对比确认正确性：

dtc -I dtb -O dts -o test_from_dtb.dts imx6ull-aes-led.dtb
grep -A 10 "imx_aes_led" test_from_dtb.dts

反编译的 DTS 在格式上可能和原始 DTS 有差异，但节点结构和属性值应该一致。

---

步骤3：编写设备树驱动代码

设备树准备好了，现在编写驱动。核心逻辑：去设备树里把刚才填的值"抠"出来，然后操作寄存器控制 LED。

我们的驱动代码分为两个文件：led_hw.c 负责硬件操作，device_tree_try_03_driver_main.c 负责字符设备框架。这种分离让代码结构更清晰，也便于以后复用。

头文件与结构体

#include <linux/of.h>
#include <linux/of_address.h>

struct led_handle {
    void __iomem* ccm_ccgr1;
    void __iomem* sw_mux_gpio;
    void __iomem* sw_pad_gpio;
    void __iomem* gpio_dr;
    void __iomem* gpio_gdir;
    struct device_node* device_tree_node;
};

static struct led_handle led;

linux/of.h 提供设备树基础 API（of_find_node_by_path、of_property_read_string 等），linux/of_address.h 提供地址映射 API（of_iomap）。结构体最后一个成员 device_tree_node 保存设备树节点指针，后续所有操作都靠它。

硬件初始化：从设备树获取信息

真正的重头戏在 led_hw_init 里------数据从 DTS 流向内核内存，再流向驱动变量：

int led_hw_init(void) {
    u32 regdata[10];
    int ret;
    const char* str;
    struct property* proper;
    u32 val;

    /* 1. 获取设备节点 */
    led.device_tree_node = of_find_node_by_path("/imx_aes_led");
    if (led.device_tree_node == NULL) {
        pr_err("dtsled node can not found!\n");
        return -EINVAL;
    }
    pr_info("dtsled node has been found!\n");

第一步：找人。 of_find_node_by_path 就像在电话簿里按名字找人。路径必须和 DTS 里写的一样（包括根节点 /）。如果返回 NULL，说明设备树里没这个节点或者路径写错了。

注意：of_find_node_by_path 成功时会增加节点引用计数，用完后必须调用 of_node_put 释放，否则会内存泄漏。

/* 2. 获取 compatible 属性（验证性读取） */
    proper = of_find_property(led.device_tree_node, "compatible", NULL);
    if (proper == NULL) {
        pr_err("compatible property find failed\n");
    } else {
        pr_info("compatible = %s\n", (char*)proper->value);
    }

第二步：查户口。 of_find_property 找具体的属性，proper->value 指向属性值的原始数据。对于字符串属性，可以直接转成 char* 打印。这里主要是验证性读取------我们通过路径查找节点而非通过 compatible 匹配，所以失败也不中断。

/* 3. 获取 status 属性 */
    ret = of_property_read_string(led.device_tree_node, "status", &str);
    if (ret < 0) {
        pr_err("status read failed!\n");
    } else {
        pr_info("status = %s\n", str);
    }

第三步：看状态。 of_property_read_string 专读字符串属性。标准值是 "okay"（可用）和 "disabled"（禁用）。第三个参数是 const char**，函数会把字符串地址存到这个指针指向的位置，不需要调用者手动释放内存。

/* 4. 获取 reg 属性（关键） */
    ret = of_property_read_u32_array(led.device_tree_node, "reg", regdata, 10);
    if (ret < 0) {
        pr_err("reg property read failed!\n");
        of_node_put(led.device_tree_node);
        return -EINVAL;
    }

    pr_info("reg data:\n");
    for (int i = 0; i < 10; i++) {
        pr_cont("%#X ", regdata[i]);
    }
    pr_cont("\n");

第四步：拿地址。 DTS 里 5 组寄存器，每组"地址+长度"两个值，共 10 个 u32。执行完这一句，regdata 数组里就存满了我们在 DTS 里写的那串十六进制数字。

注意：这里读取失败时我们手动调用了 of_node_put 释放节点引用，因为直接 return 了，不会走到后面的统一清理逻辑。这个细节很容易遗忘，但忘记释放会导致内存泄漏。

内存映射：使用 of_iomap

拿到了物理地址，下一步是映射。of_iomap 可以直接从 reg 属性中取第 N 组地址进行映射：

/* 5. 使用 of_iomap 进行寄存器地址映射 */
    led.ccm_ccgr1 = of_iomap(led.device_tree_node, 0);
    led.sw_mux_gpio = of_iomap(led.device_tree_node, 1);
    led.sw_pad_gpio = of_iomap(led.device_tree_node, 2);
    led.gpio_dr = of_iomap(led.device_tree_node, 3);
    led.gpio_gdir = of_iomap(led.device_tree_node, 4);

    if (!led.ccm_ccgr1 || !led.sw_mux_gpio || !led.sw_pad_gpio ||
        !led.gpio_dr || !led.gpio_gdir) {
        pr_err("ioremap failed!\n");
        of_node_put(led.device_tree_node);
        return -ENOMEM;
    }

of_iomap(node, index) 的设计非常巧妙：驱动代码不需要知道具体的地址值，只需要知道"我需要第几个寄存器"。索引 0 对应 reg 属性第一组 0X020C406C 0X04，索引 1 对应第二组，以此类推。具体的地址是什么，那是设备树的事情。 换一块板子，只需要改设备树文件，驱动代码完全不用动。

of_iomap 内部会调用 ioremap，失败时返回 NULL。它还会自动处理 reg 属性中的地址转换（某些架构上设备树地址可能不是直接的物理地址）。

配置寄存器

映射完成后，操作寄存器和硬编码版本完全一样：

/* 6. 使能 GPIO1 时钟 */
    val = readl(led.ccm_ccgr1);
    val &= ~(3 << 26);
    val |= (3 << 26);
    writel(val, led.ccm_ccgr1);

    /* 7. 设置 GPIO1_IO03 复用为 GPIO */
    writel(5, led.sw_mux_gpio);

    /* 8. 设置 GPIO1_IO03 电气属性 */
    writel(0x10B0, led.sw_pad_gpio);

    /* 9. 设置 GPIO1_IO03 为输出 */
    val = readl(led.gpio_gdir);
    val |= (1 << 3);
    writel(val, led.gpio_gdir);

    /* 10. 默认关闭 LED（高电平） */
    val = readl(led.gpio_dr);
    val |= (1 << 3);
    writel(val, led.gpio_dr);

    pr_info("LED Init OK!\n");
    return 0;
}

无论地址来自硬编码还是设备树，硬件寄存器的操作方式不变。这正是"配置与代码分离"的好处。

LED 控制与资源清理

void led_set_status(bool status) {
    u32 val = readl(led.gpio_dr);
    if (status) {
        val &= ~(1 << 3); /* 低电平点亮 */
    } else {
        val |= (1 << 3);  /* 高电平熄灭 */
    }
    writel(val, led.gpio_dr);
}

bool led_get_status(void) {
    u32 val = readl(led.gpio_dr);
    return (val & (1 << 3)) == 0;
}

void led_hw_deinit(void) {
    if (led.ccm_ccgr1) { iounmap(led.ccm_ccgr1); led.ccm_ccgr1 = NULL; }
    if (led.sw_mux_gpio) { iounmap(led.sw_mux_gpio); led.sw_mux_gpio = NULL; }
    if (led.sw_pad_gpio) { iounmap(led.sw_pad_gpio); led.sw_pad_gpio = NULL; }
    if (led.gpio_dr) { iounmap(led.gpio_dr); led.gpio_dr = NULL; }
    if (led.gpio_gdir) { iounmap(led.gpio_gdir); led.gpio_gdir = NULL; }

    if (led.device_tree_node) {
        of_node_put(led.device_tree_node);
        led.device_tree_node = NULL;
    }
}

资源清理的几个要点：

1. 检查 NULL 再释放 --- 防止 led_hw_deinit 被调用两次时的双重释放
2. 释放后置 NULL --- 防止悬空指针，错误使用时至少触发空指针异常而非内存破坏
3. 最后调用 of_node_put --- 释放设备树节点引用，这是设备树 API 的要求

字符设备框架代码（file_operations、cdev、class、device 等）和传统驱动完全一样，此处不再赘述，完整代码请参考项目中的 device_tree_try_03_driver_main.c。

---

步骤4：编译驱动模块

驱动代码写好了，编译生成 .ko 文件。

使用构建脚本

cd /home/charliechen/imx-forge
./scripts/driver_helper/build_driver.sh device_tree_try_03 alpha-board

脚本会自动处理：设置交叉编译工具链 → 指定内核源码路径 → 调用 make 编译 → 产物放到输出目录。

手动编译

cd driver/device_tree_try_03/alpha-board
make

Makefile 大致如下：

obj-m := device_tree_try_03_driver.o
device_tree_try_03_driver-y := device_tree_try_03_driver_main.o led_hw.o

ARCH := arm
CROSS_COMPILE := arm-none-linux-gnueabihf-
KDIR := $(PROJECT_ROOT)/third_party/linux-${KERNEL_TYPE}

modules:
	$(MAKE) -C $(KDIR) M=$(CURDIR) ARCH=$(ARCH) CROSS_COMPILE=$(CROSS_COMPILE) modules

注意驱动由两个 .o 文件组成，链接成一个 .ko 模块。

检查编译结果

ls -lh out/driver_artifacts/device_tree_try_03/alpha-board/
# 预期产物：
# device_tree_try_03_driver.ko    (约14K)
# imx6ull-aes-led.dtb             (约35K)

modinfo device_tree_try_03_driver.ko
# 查看 vermagic 确认内核版本匹配

如果 vermagic 显示的内核版本和板子运行的内核不一致，模块加载会因版本不匹配而失败。

---

步骤5：部署到板子

编译好了 .ko 和 .dtb，部署到开发板上。

部署 DTB 文件（TFTP）

# 使用部署脚本
./scripts/driver_helper/deploy_driver.sh device_tree_try_03 alpha-board --target=tftp

# 或手动拷贝
sudo cp out/driver_artifacts/device_tree_try_03/alpha-board/imx6ull-aes-led.dtb \
    /srv/tftp/imx6ull-aes.dtb

注意目标文件名是 imx6ull-aes.dtb，不是 imx6ull-aes-led.dtb。U-Boot 启动时加载的 DTB 文件名由环境变量 fdt_file 决定：

=> printenv fdt_file
fdt_file=imx6ull-aes.dtb

如果不确定自己的板子用哪个文件名，在 U-Boot 命令行输入 printenv 查看。

部署 KO 文件

# 通过 NFS
./scripts/driver_helper/deploy_driver.sh device_tree_try_03 alpha-board --target=nfs

# 或通过 scp
scp device_tree_try_03_driver.ko root@192.168.1.100:/lib/modules/

重启并验证设备树

部署 DTB 后重启板子，验证设备树是否正确加载：

# 查看节点是否存在
ls /proc/device-tree/imx_aes_led/

# 查看属性
cat /proc/device-tree/imx_aes_led/compatible
# 输出：atkalpha-led

cat /proc/device-tree/imx_aes_led/status
# 输出：okay

hexdump -C /proc/device-tree/imx_aes_led/reg
# 输出寄存器地址列表

如果节点不存在，说明 DTB 没有正确加载或者节点路径写错了。如果属性值不对，说明 DTS 里的属性定义有问题。

---

步骤6：加载驱动测试

终于到了见证结果的时刻。

加载驱动

insmod device_tree_try_03_driver.ko

# 查看内核日志
dmesg | tail -30

预期日志：

[   12.345678] dtsled node has been found!
[   12.345679] compatible = atkalpha-led
[   12.345680] status = okay
[   12.345681] reg data:
[   12.345682] 0X20C406C 0X4 0X20E0068 0X4 0X20E02F4 0X4 0X209C000 0X4 0X209C004 0X4
[   12.345683] LED Init OK!
[   12.345684] LED handle get the device number: major: 245, minor: 0

这串日志意味着：内核找到了 imx_aes_led 节点、成功读取了属性、reg data 和 DTS 文件中写的完全一致、寄存器映射成功、字符设备创建成功。

测试 LED 控制

# 检查设备文件
ls -l /dev/AES_LED

# 点亮 LED（低电平有效）
echo 1 > /dev/AES_LED

# 熄灭 LED
echo 0 > /dev/AES_LED

# 读取 LED 状态
cat /dev/AES_LED

看板子上的 LED，亮了吗？如果亮了，恭喜------你完成了完整的设备树驱动开发！

卸载驱动

rmmod device_tree_try_03_driver
dmesg | tail
# [  234.567890] Deinit LED Hardware

---

调试技巧与常见问题

即使严格按教程操作，也可能会遇到各种问题。这里总结最常见的坑点。

dmesg 日志分析

dmesg 是你最好的调试朋友：

dmesg | tail -20           # 最近的消息
dmesg | grep -i "led"      # 过滤关键词
dmesg -w                   # 实时监控

常见错误排查

dtsled node can not found! --- 节点找不到

• 检查节点路径（注意大小写和前导 /）
• 检查 DTB 是否正确部署
• 在 /proc/device-tree 中查看节点是否存在

reg property read failed! --- reg 属性读取失败

• 检查 DTS 中 reg 属性是否存在
• 确认格式正确（地址和长度成对出现）
• 用 hexdump -C /proc/device-tree/imx_aes_led/reg 查看实际值

ioremap failed! --- 内存映射失败

• reg 属性中的地址可能无效
• of_iomap 的索引可能超出 reg 属性中定义的组数
• 检查是否已有其他驱动占用了这些地址

编译通过但内核报 "Duplicate node" --- 节点重复

• 你在 .dts 里定义了一个 .dtsi 里已存在的节点
• 改用 &label 引用现有节点，或用 /delete-node/ 删除

DTB 部署后不生效 --- 加载的不是你的 DTB

• U-Boot 中执行 printenv fdt_file 确认加载的文件名
• 检查 TFTP 目录下是否有旧文件
• 手动在 U-Boot 里加载：tftp 0x83000000 imx6ull-aes.dtb; bootm 0x80800000 - 0x83000000

DTC 编译报错 "FDT_ERR_BADSTRUCTURE" --- 编译失败但信息模糊

• 检查所有 #include 指令，确保文件存在
• 用 -i 选项指定 include 路径
• 单独编译被 include 的 .dtsi 文件排查

系统排查清单

按以下顺序逐一排查：

1. 设备树是否加载？ --- /proc/device-tree 中有无对应节点
2. 驱动是否加载？ --- lsmod 中有无模块，dmesg 有无报错
3. 设备文件是否创建？ --- /dev 目录下有无设备文件，权限是否正确
4. 硬件是否正常？ --- LED 连接的 GPIO 是否正确，用万用表测量电平
5. 驱动逻辑是否正确？ --- 添加更多调试打印，或用 strace 跟踪用户态调用

---

总结

这一章我们把所有知识串起来，走完了从修改设备树到点亮 LED 的完整闭环。回顾一下：

• 环境准备：确认板子型号、找到 DTS 文件、备份
• 编写 DTS：在设备树中"描述"硬件，而不是在代码中"编码"硬件
• 编译 DTB：用构建脚本或手动 DTC 编译
• 编写驱动 ：通过 OF API 从设备树获取硬件信息，用 of_iomap 映射寄存器
• 编译部署 ：交叉编译 .ko 模块，通过 TFTP/NFS 部署到板子
• 测试验证：加载驱动、测试功能、分析日志

核心思想只有一个：把"硬件描述"和"驱动逻辑"彻底解耦 。驱动只负责"怎么操作一个 GPIO"，设备树负责"这个 GPIO 在哪里"。以前移植驱动需要改代码重新编译 .ko，现在只需改 .dts 重新编译 DTB（几秒钟的事），驱动代码连动都不用动。

这就是 Linux 内核引入设备树模型的初衷，也是构建可移植嵌入式系统的基石。

当然，我们展示的还是最基础的使用方式。在实际工程中，你还会遇到中断、DMA、时钟、电源管理......这些都可以通过设备树描述，但万变不离其宗。在未来的学习中，你会接触到 Platform 设备驱动框架，届时你会发现今天折腾的 device_node 和 OF 函数，在 Platform 驱动里以更标准、更优雅的方式被封装起来。

现在，找一块开发板，把这一章的流程完整走一遍。只有在实践中，理论才能变成你自己的技能。

---

相关阅读

1. 04. OF API 基础与验证------从 DTS 到代码的桥梁 - 相似度 100%
2. 通用GUI编程技术------图形渲染实战（四十三）------D3D12设计哲学：显式控制与性能解锁 - 相似度 82%
