实战：基于 Camunda 8 的复杂审批流程实战指南

💡 这不是一篇普通的技术文章，而是一份经过实战检验的完整解决方案！

� 你将获得：

✅ 可直接运行的企业级代码（含详细注释）

✅ 完整的 BPMN 流程设计文件

✅ 生产环境配置最佳实践

✅ 踩坑记录与解决方案

📦 案例源码：https://github.com/zhouByte-hub/camunda-bpmn | 如果这份实战经验对你有帮助，请给个 ⭐ Star，让更多开发者看到！

一、引言

1.1 工作流引擎在企业应用中的重要性

在现代企业信息化建设中,业务流程的自动化管理已成为提升运营效率的关键。传统的硬编码方式处理复杂业务流程存在诸多痛点：流程变更成本高、业务逻辑与技术实现耦合严重、缺乏可视化监控手段。工作流引擎应运而生,它通过标准化的流程建模语言（BPMN）和强大的流程引擎,实现了业务流程与技术实现的解耦,让业务人员能够直接参与流程设计,技术团队专注于系统实现。

工作流引擎的核心价值体现在：

流程可视化：通过 BPMN 图形化建模,业务流程一目了然
灵活变更：流程调整无需修改代码,重新部署即可生效
状态追踪：实时监控流程执行状态,支持审计与合规要求
异常处理：内置重试、超时、补偿等机制,提升系统健壮性

1.2 Camunda 8 架构概述与核心优势

Camunda 8 是 Camunda 公司推出的新一代云原生工作流引擎,相比传统的 Camunda 7,它在架构上进行了彻底的重构,具备以下核心优势：

云原生架构：

基于 Zeebe 分布式工作流引擎,支持水平扩展
采用事件溯源架构,确保数据一致性
无状态设计,适合容器化部署

高性能设计：

单个 Zeebe Broker 可处理数万流程实例
基于 Actor 模型的并发处理机制
低延迟的任务分发与执行

开发者友好：

提供丰富的 Java Client API
支持 Spring Boot 无缝集成
Job Worker 模式简化任务处理逻辑

运维便捷：

提供 Operate（流程监控）、Tasklist（任务管理）、Optimize（流程优化）等工具
支持 Prometheus/Grafana 监控集成
完善的日志与诊断机制

1.3 本文案例背景：服务器采购审批流程

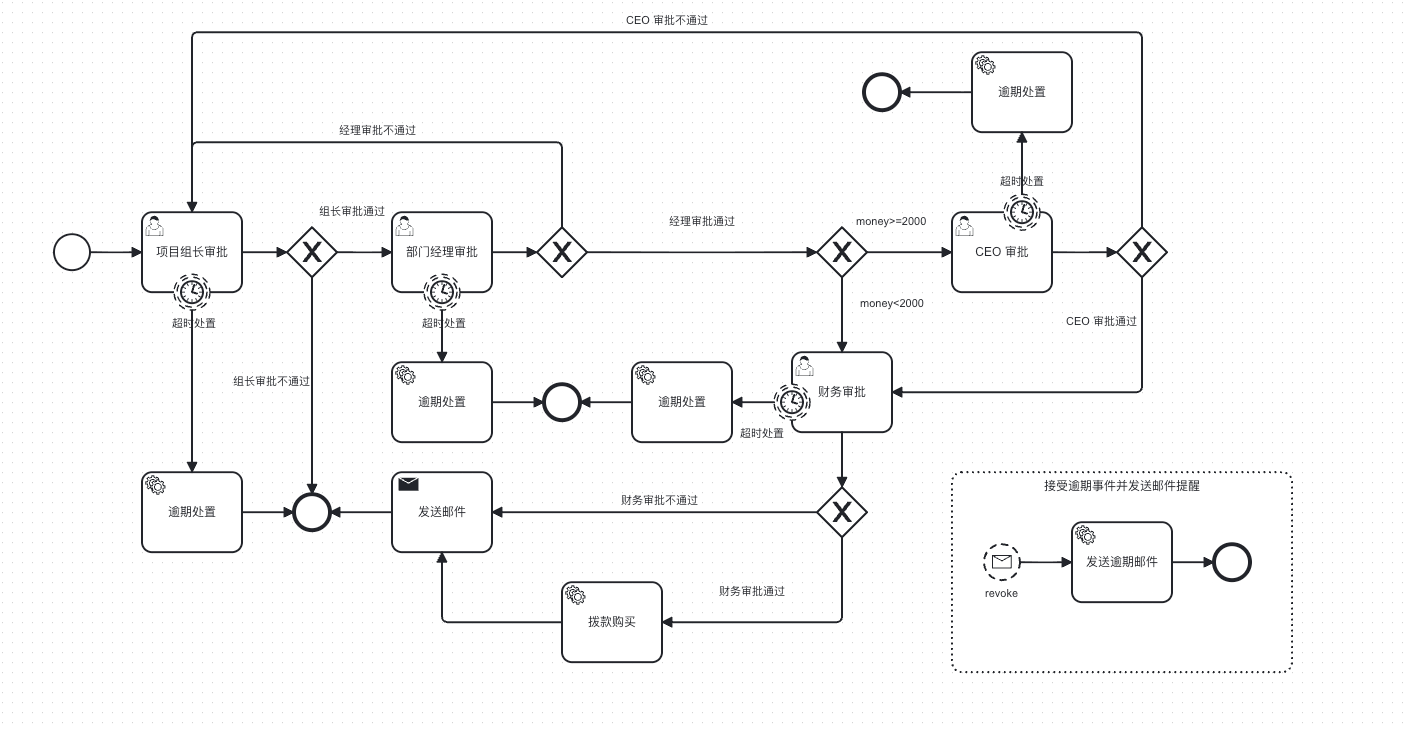

流程图展示：

复制代码

开始 → 项目组长审批 → 部门经理审批 → [金额判断]
                                        ↓
                                   金额 >= 2000?
                                   ↙        ↘
                              是            否
                              ↓              ↓
                          CEO 审批      财务审批
                              ↓              ↓
                              → 财务审批 ←
                                  ↓
                            [审批结果判断]
                                  ↓
                            通过 → 拨款购买 → 发送邮件 → 结束
                            不通过 → 发送邮件 → 结束

本文将以一个典型的企业级审批流程------"服务器采购审批流程"为例,深入讲解 Camunda 8 的实际应用。该流程包含以下业务场景：

业务流程：

项目组长提交采购申请
项目组长审批（初审）
部门经理审批（复审）
根据金额大小路由：
- 金额 ≥ 2000 元：需要CEO 审批
- 金额 < 2000 元：财务直接审批
财务审批通过后执行拨款购买
发送邮件通知申请人

技术挑战：

多级审批的条件路由
审批超时的自动处理
审计日志的自动记录
流程撤销与消息订阅

1.4 技术选型与项目架构总览

本项目采用以下技术栈：

技术组件	版本	用途
Java	21	开发语言
Spring Boot	3.x	应用框架
Camunda 8	8.8.0	工作流引擎

项目架构：

复制代码

camunda_api/
├── src/main/java/org/zhoubyte/camunda_api/
│   ├── CamundaApiApplication.java       # 应用启动类
│   ├── process/                         # 流程控制层
│   │   ├── ProcessController.java       # 流程实例管理
│   │   └── ProcessConstant.java         # 流程常量定义
│   ├── jobs/                            # Job Worker 实现
│   │   ├── PurchaseWorkerJob.java       # 拨款购买任务
│   │   ├── AuditLogsWorkerJob.java      # 审计日志监听器
│   │   ├── OverdueNoticeWorkerJob.java  # 逾期通知任务
│   │   └── SendMessageWorkerJob.java    # 发送邮件任务
│   ├── opt/                             # 运维管理
│   │   ├── DeployController.java        # 流程部署管理
│   │   └── Topology.java                # 集群拓扑查询
│   └── util/                            # 工具类
│       └── TimerCycleUtil.java          # 定时器周期工具
└── src/main/resources/
    ├── bpmn/                            # BPMN 流程定义
    │   ├── purchase_server_process.bpmn # 采购审批流程
    │   ├── apply_form.form              # 申请表单
    │   └── confirm_audit_form.form      # 审批表单
    └── application.yaml                 # 应用配置

二、核心功能介绍

2.1 流程部署与管理

2.1.1 BPMN 流程定义部署

Camunda 8 的流程部署采用资源化方式,通过 CamundaClient 的 newDeployResourceCommand() 方法实现。在 DeployController.java 中,我们实现了流程的部署功能：

java 复制代码

/**
 * 部署 BPMN 流程定义及相关资源
 *
 * @return 部署事件信息，包含流程定义Key、版本等
 */
@GetMapping(value = "/bpmn_resource")
public Optional<DeploymentEvent> deployBpmnResource() {
    // 创建部署命令，同时部署流程文件和表单文件
    DeploymentEvent join = camundaClient.newDeployResourceCommand()
            .addResourceFromClasspath("bpmn/purchase_server_process.bpmn")  // 流程定义文件
            .addResourceFromClasspath("bpmn/apply_form.form")              // 申请表单
            .addResourceFromClasspath("bpmn/confirm_audit_form.form")      // 审批表单
            .send()   // 异步发送请求
            .join();  // 阻塞等待结果
    return Optional.of(join);
}

技术要点：

支持同时部署 BPMN 流程文件和表单文件
资源从 classpath 加载,便于打包部署
返回 DeploymentEvent 包含部署的流程定义信息

2.1.2 表单资源管理

Camunda 8 支持将表单与用户任务绑定,实现表单的独立管理和复用。本项目中定义了两个表单：

apply_form.form：采购申请表单
confirm_audit_form.form：审批确认表单

在 BPMN 中通过 formId 引用表单：

xml 复制代码

<userTask id="project_leader_approval" name="项目组长审批">
  <bpmn:extensionElements>
    <zeebe:userTask />
    <zeebe:formDefinition formId="confim_audit_form" />
  </bpmn:extensionElements>
</userTask>

2.1.3 流程定义查询与版本控制

通过 newProcessDefinitionSearchRequest() 可以查询已部署的流程定义：

java 复制代码

/**
 * 查询所有已部署的流程定义
 *
 * @return 流程定义列表
 */
@GetMapping(value = "/process_definition")
public List<ProcessDefinition> bpmnProcessDefinition(){
    // 创建搜索请求并获取所有流程定义
    return camundaClient.newProcessDefinitionSearchRequest()
            .send()   // 异步发送请求
            .join()   // 阻塞等待结果
            .items(); // 获取流程定义列表
}

Camunda 8 支持流程版本管理,每次部署同名流程会自动递增版本号,运行中的流程实例继续使用旧版本,新启动的实例使用新版本。

2.2 流程实例生命周期管理

2.2.1 流程实例启动与变量注入

在 ProcessController.java 中实现了流程实例的启动：

java 复制代码

/**
 * 启动流程实例并注入初始变量
 *
 * @param money   采购金额（必填），用于条件路由判断
 * @param overdue 逾期天数（可选），用于设置定时器触发时间
 * @return 流程实例信息
 */
@GetMapping(value = "/start")
public Map<String, Object> startProcess(@RequestParam(value = "money") Integer money,
                                        @RequestParam(value = "overdue", required = false) Integer overdue) {
    // 初始化流程变量
    Map<String, Object> variables = new HashMap<>();
    variables.put(ProcessConstant.MONEY, money);                              // 采购金额
    variables.put(ProcessConstant.PROCESS_INSTANCE_REVOKE_KEY, UUID.randomUUID()); // 流程撤销关联键
    variables.put(ProcessConstant.RESPONSIBILITY, "项目组长");                  // 当前责任人

    // 设置逾期定时器周期
    if(overdue == null || overdue <= 0) {
        // 未指定逾期时间或逾期时间无效，立即触发（测试场景）
        variables.put(ProcessConstant.OVERDUE_TIMER_CYCLE, TimerCycleUtil.immediately());
    } else {
        // 设置指定的逾期天数
        variables.put(ProcessConstant.OVERDUE_TIMER_CYCLE, TimerCycleUtil.ofDays(overdue));
    }

    // 创建并启动流程实例
    ProcessInstanceEvent processInstanceEvent = camundaClient.newCreateInstanceCommand()
            .bpmnProcessId(ProcessConstant.PROCESS_INSTANCE_ID)  // 流程定义ID
            .latestVersion()                                     // 使用最新版本
            .variables(variables)                                // 注入流程变量
            .send()   // 异步发送请求
            .join();  // 阻塞等待结果

    // 返回流程实例信息
    Map<String, Object> result = new HashMap<>();
    result.put("processInstance", processInstanceEvent);
    return result;
}

关键变量说明：

money：采购金额,用于条件路由
process_instance_revoke_key：流程撤销的关联键
responsibility：当前责任人
overdue_timer_cycle：逾期定时器周期

2.2.2 用户任务完成与审批流转

用户任务需要人工介入完成,通过 API 调用完成任务并传递审批结果：

java 复制代码

/**
 * 完成用户任务并传递审批结果
 *
 * @param taskKey   用户任务Key
 * @param variables 任务变量（包含审批结果等）
 * @return 审批结果信息
 */
@PostMapping(value = "/userTask/{task_key}:complete")
public Map<String, Object> completeUserTask(@PathVariable("task_key") Long taskKey,
                                            @RequestBody Map<String, Object> variables) {
    // 完成用户任务并提交变量
    camundaClient.newCompleteUserTaskCommand(taskKey)
            .variables(variables)  // 携带审批结果等变量
            .send()   // 异步发送请求
            .join();  // 阻塞等待结果

    // 查询任务详情（任务已完成，但可获取任务名称等信息）
    UserTask userTask = camundaClient.newUserTaskGetRequest(taskKey).send().join();

    // 获取审批结果，默认为false（不通过）
    Object auditResult = variables.getOrDefault("audit_result", false);

    // 构建返回结果
    Map<String, Object> result = new HashMap<>();
    result.put(userTask.getName(), auditResult);  // 任务名称 -> 审批结果
    result.put("audit_result", auditResult);      // 统一的审批结果字段
    return result;
}

审批流转逻辑：

审批结果通过 audit_result 变量传递
BPMN 中的条件表达式根据 audit_result 决定流转方向
审批不通过会回退到项目组长重新审批

2.2.3 流程实例取消与终止

当需要提前结束流程时,可以通过取消命令终止流程实例：

java 复制代码

/**
 * 取消流程实例
 *
 * @param processInstanceId 流程实例ID
 * @return 操作结果
 */
@GetMapping(value = "/end")
public String endProcess(@RequestParam("process_instance_id") Long processInstanceId) {
    // 发送取消流程实例命令
    camundaClient.newCancelInstanceCommand(processInstanceId)
            .send()   // 异步发送请求
            .join();  // 阻塞等待结果
    return "success";
}

2.3 Job Worker 任务处理机制

2.3.1 Service Task 自动化处理

Camunda 8 通过 Job Worker 模式处理 Service Task。在 PurchaseWorkerJob.java 中实现了拨款购买任务：

java 复制代码

/**
 * 拨款购买 Job Worker
 * 处理 BPMN 中的 Service Task（拨款购买）
 */
@Component
@Slf4j
public class PurchaseWorkerJob {

    /**
     * 执行拨款购买任务
     *
     * @param client        Job客户端，用于完成或失败Job
     * @param activatedJob  激活的Job，包含流程变量等信息
     */
    @JobWorker(type = "to_do_purchase_service", autoComplete = false)
    public void purchaseServerWorkerJob(final JobClient client, final ActivatedJob activatedJob) {
        log.info("[拨款购买] elementId={}, processInstanceKey={} 开始执行",
                activatedJob.getElementId(), activatedJob.getProcessInstanceKey());
        try {
            // TODO: 实际拨款购买业务逻辑
            // 可以通过 activatedJob.getVariable("money") 获取采购金额等变量

            // 业务处理完成，手动完成Job
            client.newCompleteCommand(activatedJob.getKey())
                    .send()   // 异步发送请求
                    .join();  // 阻塞等待结果
            log.info("[拨款购买] elementId={} 执行完成", activatedJob.getElementId());
        } catch (Exception e) {
            log.error("[拨款购买] elementId={} 执行失败: {}", activatedJob.getElementId(), e.getMessage(), e);
            // 失败时上报错误，减少重试次数
            client.newFailCommand(activatedJob.getKey())
                    .retries(activatedJob.getRetries() - 1)  // 重试次数减1
                    .errorMessage(e.getMessage())              // 错误信息
                    .send()   // 异步发送请求
                    .join();  // 阻塞等待结果
        }
    }
}

技术要点：

@JobWorker 注解声明 Job Worker,type 必须与 BPMN 中的 taskDefinition type 一致
autoComplete = false 表示手动完成模式,需要显式调用 newCompleteCommand
异常处理通过 newFailCommand 上报错误,触发重试机制

2.3.2 Task Listener 事件监听

Task Listener 是 Camunda 8 的高级特性,用于监听用户任务的生命周期事件。在 AuditLogsWorkerJob.java 中实现了审计日志记录：

java 复制代码

/**
 * 审计日志 Task Listener
 * 监听用户任务的 creating 事件，记录审计日志并设置责任人
 */
@Component
@Slf4j
public class AuditLogsWorkerJob {

    private final CamundaClient camundaClient;

    /**
     * 记录审计日志并设置责任人
     * 注意：Task Listener 必须手动完成Job，否则用户任务会卡在CREATING状态
     *
     * @param jobClient    Job客户端
     * @param activatedJob 激活的Job
     */
    @JobWorker(type = "record_audit_logs", autoComplete = false)
    public void recordAuditLogs(JobClient jobClient, ActivatedJob activatedJob) {
        // 根据任务ID获取责任人
        String responsibility = this.getResponsibility(activatedJob.getElementId());
        try {
            if (!StringUtils.isEmpty(responsibility)) {
                // 设置责任人变量
                Map<String, Object> variables = new HashMap<>();
                variables.put(ProcessConstant.RESPONSIBILITY, responsibility);

                // Task Listener不支持在完成时携带变量，需要单独设置
                // 使用异步方式设置变量，确保变量设置完成后再完成Job
                camundaClient.newSetVariablesCommand(activatedJob.getProcessInstanceKey())
                        .variables(variables)
                        .send()
                        .thenAccept(response -> jobClient.newCompleteCommand(activatedJob.getKey()).send().join());
            } else {
                // 必须完成Job，用户任务才能从CREATING转为CREATED状态
                jobClient.newCompleteCommand(activatedJob.getKey())
                        .send()
                        .join();
            }
            log.info("[审计日志] responsibility = {}, elementId={}, userTaskKey={}, processInstanceKey={} 任务正在执行",
                    responsibility,
                    activatedJob.getElementId(),
                    activatedJob.getUserTask().getUserTaskKey(),
                    activatedJob.getProcessInstanceKey());
        } catch (Exception e) {
            log.error("[审计日志] elementId={} 执行失败: {}", activatedJob.getElementId(), e.getMessage(), e);
            // 失败时上报错误
            jobClient.newFailCommand(activatedJob.getKey())
                    .retries(activatedJob.getRetries() - 1)
                    .errorMessage(e.getMessage())
                    .send()
                    .join();
        }
    }

    /**
     * 根据任务ID获取责任人
     */
    private String getResponsibility(String elementId) {
        return switch (elementId) {
            case ProcessConstant.PROJECT_LEADER_APPROVAL -> "项目组长";
            case ProcessConstant.DEPARTMENT_MANAGER_APPROVAL -> "部门经理";
            case ProcessConstant.FINANCIAL_APPROVAL -> "财务";
            case ProcessConstant.CEO_APPROVAL -> "CEO";
            default -> "未知";
        };
    }
}

关键技术点：

Task Listener 监听 creating 事件,在用户任务创建时触发
必须手动完成 Job,否则用户任务会卡在 CREATING 状态
Task Listener 不支持在完成时携带变量,需要通过 newSetVariablesCommand 单独设置

2.3.3 逾期通知与消息发布

在 OverdueNoticeWorkerJob.java 中实现了逾期通知和消息发布：

java 复制代码

/**
 * 逾期通知 Job Worker
 * 处理用户任务超时事件，发送逾期通知并触发流程撤销
 */
@Component
@Slf4j
public class OverdueNoticeWorkerJob {

    private final CamundaClient camundaClient;

    /**
     * 发送逾期通知
     * 当用户任务超时时触发，发布消息以触发事件子流程
     *
     * @param activatedJob 激活的Job
     */
    @JobWorker(type = "send-overdue-notice")
    public void sendOverdueNotice(ActivatedJob activatedJob) {
        // 获取流程撤销关联键
        String revokeKey = (String) activatedJob.getVariable(ProcessConstant.PROCESS_INSTANCE_REVOKE_KEY);

        if(!StringUtils.isEmpty(revokeKey)) {
            // 发布消息，触发事件子流程中的消息开始事件
            camundaClient.newPublishMessageCommand()
                    .messageName(ProcessConstant.TASK_REVOKE)  // 消息名称
                    .correlationKey(revokeKey)                  // 关联键，用于匹配流程实例
                    .send()   // 异步发送请求
                    .join();  // 阻塞等待结果
        }

        // 记录日志
        Object responsibility = activatedJob.getVariable(ProcessConstant.RESPONSIBILITY);
        log.info("Send overdue-notice job start, responsibility={}", responsibility);
    }
}

消息发布机制：

通过 newPublishMessageCommand 发布消息
messageName 对应 BPMN 中的消息定义
correlationKey 用于关联流程实例

2.4 集群拓扑与运维监控

2.4.1 Zeebe 集群拓扑查询

在 Topology.java 中实现了集群拓扑查询：

java 复制代码

/**
 * 集群拓扑查询控制器
 * 用于查询 Zeebe 集群的拓扑信息
 */
@RestController
@RequestMapping(value = "/topology")
public class Topology {

    private final CamundaClient camundaClient;

    /**
     * 查询集群拓扑信息
     * 返回Broker节点列表、分区分布、Gateway版本等信息
     *
     * @return 集群拓扑信息
     */
    @GetMapping(value = "/all")
    public io.camunda.client.api.response.Topology showTopology() {
        // 发送拓扑查询请求
        return camundaClient.newTopologyRequest()
                .send()   // 异步发送请求
                .join();  // 阻塞等待结果
    }
}

拓扑信息包含：

Broker 节点列表
分区分布情况
Gateway 版本信息
集群健康状态

三、技术实现细节

3.1 Spring Boot 集成 Camunda 8

3.1.1 Maven 依赖配置与版本管理

在 pom.xml 中配置了核心依赖：

xml 复制代码

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>

    <dependency>
        <groupId>io.camunda</groupId>
        <artifactId>camunda-spring-boot-starter</artifactId>
    </dependency>

    <dependency>
        <groupId>com.github.ulisesbocchio</groupId>
        <artifactId>jasypt-spring-boot-starter</artifactId>
    </dependency>

    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>
</dependencies>

重要配置：

xml 复制代码

<plugin>
    <groupId>org.apache.maven.plugins</groupId>
    <artifactId>maven-compiler-plugin</artifactId>
    <configuration>
        <parameters>true</parameters>
    </configuration>
</plugin>

<parameters>true</parameters> 配置保留方法参数名,Camunda Client 依赖此项将流程变量自动绑定到方法参数。

3.1.2 Camunda Client 配置详解（自托管模式）

在 application.yaml 中配置了 Camunda Client：

yaml 复制代码

camunda:
  client:
    mode: self-managed
    grpc-address: ENC(3Oz5CdOP1Mxu4Y7u/sn92ZpRMXeUNUJgJoDTXuv0riYpiZcfm5ngZ714RNjkWA1EfS4LxdL/lWuGuLhGIQo5UQ==)
    rest-address: ENC(WkzegAwa1WfH++IAkRDSGo0OBc6DfiDIDPpnNP58e1TlGoZeaicQP7wORpiDg7O15Znt/VEPceVpwevWX+10Ow==)
    prefer-rest-over-grpc: false
    request-timeout: 60s
    auth:
      method: basic
      username: ENC(Xf/tTg4Ji8hl6e21AYzCH8nTUnene5z2Z/Umxq7DKXX54WGYlgiVQeIkh/6+tEql)
      password: ENC(k15ZkwmrfZeoh+qNf/j1TdvW0MURzPwI44U69rF+5/dChupoXNA0N7mD58tB3Xia)
    enabled: true
    worker:
      defaults:
        timeout: 30s
        max-jobs-active: 32

配置说明：

mode: self-managed：自托管模式,区别于 Camunda SaaS 云服务
grpc-address：Zeebe 网关的 gRPC 地址,用于流程部署、实例创建等操作
rest-address：Zeebe 网关的 REST 地址,用于 HTTP REST API 交互
prefer-rest-over-grpc: false：优先使用 gRPC,Task Listener 依赖 REST API
request-timeout: 60s：HTTP 请求超时,需大于服务端长轮询等待时间
auth.method: basic：使用 HTTP Basic 认证
worker.defaults.timeout: 30s：Job 锁定超时时间
worker.defaults.max-jobs-active: 32：单个 Worker 最大并发处理 Job 数

3.1.3 认证机制：Basic Auth 配置实践

本项目使用 Jasypt 对敏感配置进行加密,配置值以 ENC() 包裹：

yaml 复制代码

auth:
  method: basic
  username: ENC(Xf/tTg4Ji8hl6e21AYzCH8nTUnene5z2Z/Umxq7DKXX54WGYlgiVQeIkh/6+tEql)
  password: ENC(k15ZkwmrfZeoh+qNf/j1TdvW0MURzPwI44U69rF+5/dChupoXNA0N7mD58tB3Xia)

认证方式对比：

认证方式	适用场景	配置复杂度
none	开发环境,无安全要求	低
basic	自托管环境,简单认证	中
identity	生产环境,集成 Keycloak	高

3.2 BPMN 2.0 流程建模深度解析

3.2.1 用户任务与表单绑定

在 BPMN 中定义用户任务并绑定表单：

xml 复制代码

<userTask id="project_leader_approval" name="项目组长审批">
  <bpmn:extensionElements>
    <zeebe:userTask />
    <zeebe:formDefinition formId="confim_audit_form" />
    <zeebe:taskListeners>
      <zeebe:taskListener eventType="creating" retries="3" type="record_audit_logs" />
    </zeebe:taskListeners>
    <zeebe:taskHeaders>
      <zeebe:header key="responsibility" value="项目组长" />
    </zeebe:taskHeaders>
  </bpmn:extensionElements>
</userTask>

关键元素：

<zeebe:userTask />：声明为用户任务
<zeebe:formDefinition formId="confim_audit_form" />：绑定表单
<zeebe:taskListener>：配置任务监听器
<zeebe:taskHeaders>：任务元数据

3.2.2 服务任务与 Job Worker 映射

服务任务通过 taskDefinition 映射到 Job Worker：

xml 复制代码

<serviceTask id="purchase_of_funds" name="拨款购买">
  <bpmn:extensionElements>
    <zeebe:taskDefinition type="to_do_purchase_service" retries="1" />
  </bpmn:extensionElements>
</serviceTask>

映射关系：

BPMN 中的 type="to_do_purchase_service"
Java 代码中的 @JobWorker(type = "to_do_purchase_service")
两者必须完全一致

3.2.3 排他网关与条件表达式

排他网关用于条件路由：

xml 复制代码

<exclusiveGateway id="Gateway_1mm01bz">
  <bpmn:incoming>Flow_05v6331</bpmn:incoming>
  <bpmn:outgoing>Flow_152vbpg</bpmn:outgoing>
  <bpmn:outgoing>Flow_0y79hu3</bpmn:outgoing>
</exclusiveGateway>

<sequenceFlow id="Flow_152vbpg" name="组长审批通过" sourceRef="Gateway_1mm01bz" targetRef="department_manager_approval">
  <bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">=audit_result=true</bpmn:conditionExpression>
</sequenceFlow>

<sequenceFlow id="Flow_0y79hu3" name="组长审批不通过" sourceRef="Gateway_1mm01bz" targetRef="Event_10jc7ry">
  <bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">=audit_result=false</bpmn:conditionExpression>
</sequenceFlow>

条件表达式语法：

使用 = 开头表示表达式
支持 =、!=、>、<、>=、<= 等运算符
可引用流程变量,如 =money>=2000

3.2.4 边界事件与定时器配置

边界事件用于处理超时场景：

xml 复制代码

<boundaryEvent id="Event_133pqmq" name="超时处置" cancelActivity="false" attachedToRef="project_leader_approval">
  <bpmn:outgoing>Flow_1f0k2on</bpmn:outgoing>
  <bpmn:timerEventDefinition>
    <bpmn:timeCycle xsi:type="bpmn:tFormalExpression">=overdue_timer_cycle</bpmn:timeCycle>
  </bpmn:timerEventDefinition>
</boundaryEvent>

定时器类型：

timeDate：指定时间触发
timeDuration：指定持续时间后触发
timeCycle：周期性触发（本项目使用）

cancelActivity 属性：

true：中断当前活动（取消用户任务）
false：不中断当前活动（并行执行逾期处理）

3.2.5 事件子流程与消息订阅

事件子流程用于处理消息事件：

xml 复制代码

<subProcess id="Activity_1eux7iq" name="接受逾期事件并发送邮件提醒" triggeredByEvent="true">
  <serviceTask id="Activity_06bae2p" name="发送逾期邮件">
    <bpmn:extensionElements>
      <zeebe:taskDefinition type="send_overdue_message" retries="3" />
    </bpmn:extensionElements>
  </serviceTask>
  <startEvent id="revoke" name="revoke" isInterrupting="false">
    <bpmn:messageEventDefinition messageRef="Message_2tobcm6" />
  </startEvent>
</subProcess>

<message id="Message_2tobcm6" name="task_revoke">
  <bpmn:extensionElements>
    <zeebe:subscription correlationKey="=process_instance_revoke_key" />
  </bpmn:extensionElements>
</message>

消息订阅机制：

triggeredByEvent="true"：声明为事件子流程
isInterrupting="false"：非中断事件,不影响主流程
correlationKey：关联键,用于匹配消息与流程实例

3.3 Job Worker 开发最佳实践

3.3.1 @JobWorker 注解与类型匹配

@JobWorker 注解用于声明 Job Worker：

java 复制代码

@JobWorker(type = "to_do_purchase_service", autoComplete = false)
public void purchaseServerWorkerJob(final JobClient client, final ActivatedJob activatedJob) {
    // Job 处理逻辑
}

注解参数：

type：Job 类型,必须与 BPMN 中的 taskDefinition type 一致
autoComplete：是否自动完成,默认 true
timeout：Job 锁定超时时间
maxJobsActive：最大并发 Job 数

3.3.2 手动完成模式

手动完成模式适用于以下场景：

需要在完成前执行异步操作
需要根据业务逻辑决定是否完成
Task Listener 必须使用手动完成

java 复制代码

@JobWorker(type = "record_audit_logs", autoComplete = false)
public void recordAuditLogs(JobClient jobClient, ActivatedJob activatedJob) {
    // 异步设置变量
    camundaClient.newSetVariablesCommand(activatedJob.getProcessInstanceKey())
            .variables(variables)
            .send()
            .thenAccept(response -> jobClient.newCompleteCommand(activatedJob.getKey()).send().join());
}

3.3.3 错误处理与重试机制

Job 执行失败时,通过 newFailCommand 上报错误：

java 复制代码

try {
    // 业务逻辑
    client.newCompleteCommand(activatedJob.getKey()).send().join();
} catch (Exception e) {
    client.newFailCommand(activatedJob.getKey())
            .retries(activatedJob.getRetries() - 1)
            .errorMessage(e.getMessage())
            .send()
            .join();
}

重试机制：

retries 在 BPMN 中定义,每次失败减 1
当 retries = 0 时,Job 进入 Incident 状态
Incident 需要人工干预或通过 API 解决

3.3.4 Task Listener 特殊处理（creating 事件）

Task Listener 的 creating 事件在用户任务创建时触发,有以下特殊要求：

问题：Task Listener 不支持在完成时携带变量

解决方案 ：使用 newSetVariablesCommand 单独设置变量

java 复制代码

camundaClient.newSetVariablesCommand(activatedJob.getProcessInstanceKey())
        .variables(variables)
        .send()
        .thenAccept(response -> jobClient.newCompleteCommand(activatedJob.getKey()).send().join());

异步处理原因：

send() 返回 CompletableFuture
thenAccept() 在设置变量完成后异步执行 Job 完成
避免阻塞 Job Worker 线程

3.4 流程变量与数据流转

3.4.1 变量作用域与生命周期

Camunda 8 的流程变量有以下作用域：

作用域	生命周期	使用场景
流程实例变量	流程实例启动到结束	全局共享数据
本地变量	任务执行期间	任务临时数据

变量操作 API：

newSetVariablesCommand：设置流程实例变量
newCompleteCommand.variables()：完成任务时携带变量
activatedJob.getVariablesAsMap()：获取所有变量
activatedJob.getVariable(key)：获取单个变量

3.4.2 条件表达式中的变量引用

在 BPMN 条件表达式中引用变量：

xml 复制代码

<bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">=money>=2000</bpmn:conditionExpression>

表达式示例：

=audit_result=true：布尔值判断
=money>=2000：数值比较
=responsibility="项目组长"：字符串比较

3.4.3 动态定时器周期生成

在 TimerCycleUtil.java 中实现了定时器周期工具：

java 复制代码

public class TimerCycleUtil {

    public static String ofDays(int days) {
        if (days <= 0) {
            throw new IllegalArgumentException("days 必须大于 0,当前值：" + days);
        }
        return "R/P" + days + "D";
    }

    public static String ofDays(int days, int repeat) {
        if (days <= 0) {
            throw new IllegalArgumentException("days 必须大于 0,当前值：" + days);
        }
        if (repeat <= 0) {
            throw new IllegalArgumentException("repeat 必须大于 0,当前值：" + repeat);
        }
        return "R" + repeat + "/P" + days + "D";
    }

    public static String never() {
        return "R0/P1D";
    }

    public static String immediately() {
        return "R1/PT1S";
    }
}

ISO 8601 时间周期格式：

R/P1D：每天触发一次,无限重复
R3/P1D：每天触发一次,共触发 3 次
R/PT1H：每小时触发一次,无限重复
R0/P1D：永不触发
R1/PT1S：1 秒后触发一次
Camunda 8 使用 ISO 8601 重复时间间隔格式：

格式规范：

复制代码

R[重复次数]/P[年]Y[月]M[天]DT[时]H[分]M[秒]S

示例：

格式	说明
`R/P1D`	每天触发一次,无限重复
`R3/P1D`	每天触发一次,共触发 3 次
`R/PT1H`	每小时触发一次,无限重复
`R5/PT30M`	每 30 分钟触发一次,共触发 5 次
`R/P1DT2H`	每 1 天 2 小时触发一次,无限重复

3.5 消息中间件事件机制

3.5.1 消息订阅与关联键

消息订阅通过 correlationKey 关联流程实例：

xml 复制代码

<message id="Message_2tobcm6" name="task_revoke">
  <bpmn:extensionElements>
    <zeebe:subscription correlationKey="=process_instance_revoke_key" />
  </bpmn:extensionElements>
</message>

关联机制：

流程启动时设置 process_instance_revoke_key 变量
消息发布时使用相同的 correlationKey
Camunda 自动匹配消息与流程实例

3.5.2 消息发布与流程撤销实现

在 OverdueNoticeWorkerJob.java 中实现了消息发布：

java 复制代码

@JobWorker(type = "send-overdue-notice")
public void sendOverdueNotice(ActivatedJob activatedJob) {
    String revokeKey = (String) activatedJob.getVariable(ProcessConstant.PROCESS_INSTANCE_REVOKE_KEY);
    if(!StringUtils.isEmpty(revokeKey)) {
        camundaClient.newPublishMessageCommand()
                .messageName(ProcessConstant.TASK_REVOKE)
                .correlationKey(revokeKey)
                .send()
                .join();
    }
}

消息发布 API：

messageName：消息名称,对应 BPMN 中的消息定义
correlationKey：关联键,用于匹配流程实例
variables：消息携带的变量（可选）

四、关键技术难点与解决方案

4.1 Task Listener Job 完成时机问题

4.1.1 问题现象：UserTask 卡在 CREATING 状态

在实现审计日志功能时,发现用户任务一直处于 CREATING 状态,无法进入 CREATED 状态,导致审批人无法操作任务。

4.1.2 根因分析：Job 未完成导致状态转换阻塞

问题根源：

Task Listener 在用户任务创建时触发
Task Listener 本质上是一个 Job,需要 Job Worker 处理
如果 Job 未完成,用户任务的状态转换会被阻塞
用户任务从 CREATING 到 CREATED 需要等待 Task Listener Job 完成

错误代码示例：

java 复制代码

@JobWorker(type = "record_audit_logs", autoComplete = true)
public void recordAuditLogs(ActivatedJob activatedJob) {
    // autoComplete = true 会自动完成 Job
    // 但如果在此处执行异步操作,可能导致时序问题
}

4.1.3 解决方案：异步变量设置与 Job 完成

正确实现：

java 复制代码

@JobWorker(type = "record_audit_logs", autoComplete = false)
public void recordAuditLogs(JobClient jobClient, ActivatedJob activatedJob) {
    String responsibility = this.getResponsibility(activatedJob.getElementId());
    try {
        if (!StringUtils.isEmpty(responsibility)) {
            Map<String, Object> variables = new HashMap<>();
            variables.put(ProcessConstant.RESPONSIBILITY, responsibility);

            // 异步设置变量,完成后异步完成 Job
            camundaClient.newSetVariablesCommand(activatedJob.getProcessInstanceKey())
                    .variables(variables)
                    .send()
                    .thenAccept(response -> jobClient.newCompleteCommand(activatedJob.getKey()).send().join());
        } else {
            // 必须完成此 Job,UserTask 才能从 CREATING 转为 CREATED 状态
            jobClient.newCompleteCommand(activatedJob.getKey())
                    .send()
                    .join();
        }
    } catch (Exception e) {
        jobClient.newFailCommand(activatedJob.getKey())
                .retries(activatedJob.getRetries() - 1)
                .errorMessage(e.getMessage())
                .send()
                .join();
    }
}

关键点：

使用 autoComplete = false 手动控制 Job 完成时机
使用 thenAccept() 确保变量设置完成后再完成 Job
异常情况必须调用 newFailCommand 或 newCompleteCommand,避免 Job 卡住

4.2 流程变量动态设置与并发问题

4.2.1 Task Listener 不支持完成时携带变量

问题：Task Listener 的 newCompleteCommand 不支持 variables() 方法

错误尝试：

java 复制代码

jobClient.newCompleteCommand(activatedJob.getKey())
        .variables(variables)  // Task Listener 不支持
        .send()
        .join();

原因：Camunda 8 的 Task Listener 设计上不允许在完成时修改流程变量。

4.2.2 使用 newSetVariablesCommand 独立设置变量

解决方案：

java 复制代码

camundaClient.newSetVariablesCommand(activatedJob.getProcessInstanceKey())
        .variables(variables)
        .send()
        .thenAccept(response -> jobClient.newCompleteCommand(activatedJob.getKey()).send().join());

技术细节：

newSetVariablesCommand 独立于 Job 完成
使用 thenAccept() 确保变量设置完成后再完成 Job
避免并发问题：变量设置和 Job 完成是两个独立操作

4.3 定时器周期动态配置

4.3.1 TimerCycleUtil 工具类设计

为了简化定时器周期的配置,设计了 TimerCycleUtil 工具类：

java 复制代码

public class TimerCycleUtil {

    public static String ofDays(int days) {
        if (days <= 0) {
            throw new IllegalArgumentException("days 必须大于 0,当前值：" + days);
        }
        return "R/P" + days + "D";
    }

    public static String ofDays(int days, int repeat) {
        if (days <= 0) {
            throw new IllegalArgumentException("days 必须大于 0,当前值：" + days);
        }
        if (repeat <= 0) {
            throw new IllegalArgumentException("repeat 必须大于 0,当前值：" + repeat);
        }
        return "R" + repeat + "/P" + days + "D";
    }

    public static String never() {
        return "R0/P1D";
    }

    public static String immediately() {
        return "R1/PT1S";
    }
}

4.3.2 立即触发与永不触发场景

立即触发：

使用场景：测试、演示
实现：TimerCycleUtil.immediately() → R1/PT1S（1 秒后触发一次）

永不触发：

使用场景：禁用逾期处理
实现：TimerCycleUtil.never() → R0/P1D（重复次数为 0）

使用示例：

java 复制代码

if(overdue == null || overdue <= 0) {
    variables.put(ProcessConstant.OVERDUE_TIMER_CYCLE, TimerCycleUtil.immediately());
} else {
    variables.put(ProcessConstant.OVERDUE_TIMER_CYCLE, TimerCycleUtil.ofDays(overdue));
}

五、常见问题解答（FAQ）

5.1 如何避免流程重复部署？

问题：每次启动应用都会部署流程,导致流程版本不断递增。

解决方案：部署前检查流程定义是否已存在：

java 复制代码

@GetMapping(value = "/bpmn_resource")
public Optional<DeploymentEvent> deployBpmnResource() {
    boolean alreadyDeployed = !camundaClient.newProcessDefinitionSearchRequest()
            .filter(f -> f.processDefinitionId("purchase_server_process"))
            .send()
            .join()
            .items().isEmpty();

    if (alreadyDeployed) {
        log.info("流程定义已存在,跳过部署");
        return Optional.empty();
    }

    DeploymentEvent join = camundaClient.newDeployResourceCommand()
            .addResourceFromClasspath("bpmn/purchase_server_process.bpmn")
            .addResourceFromClasspath("bpmn/apply_form.form")
            .addResourceFromClasspath("bpmn/confirm_audit_form.form")
            .send()
            .join();
    return Optional.of(join);
}

5.2 Job Worker 的 autoComplete 模式何时使用？

autoComplete = true（自动完成）：

适用场景：简单的同步处理逻辑
优点：代码简洁,无需手动完成
缺点：无法控制完成时机,无法执行异步操作

autoComplete = false（手动完成）：

适用场景：
- 需要执行异步操作
- 需要根据业务逻辑决定是否完成
- Task Listener（必须手动完成）
优点：完全控制 Job 生命周期
缺点：代码复杂,必须显式调用完成命令

5.3 如何处理 Job 执行失败？

重试机制：

java 复制代码

try {
    // 业务逻辑
    client.newCompleteCommand(activatedJob.getKey()).send().join();
} catch (Exception e) {
    if (activatedJob.getRetries() > 1) {
        // 还有重试次数
        client.newFailCommand(activatedJob.getKey())
                .retries(activatedJob.getRetries() - 1)
                .errorMessage(e.getMessage())
                .send()
                .join();
    } else {
        // 重试次数耗尽,进入 Incident
        log.error("Job 执行失败,进入 Incident 状态: {}", e.getMessage());
        client.newFailCommand(activatedJob.getKey())
                .retries(0)
                .errorMessage(e.getMessage())
                .send()
                .join();
    }
}

Incident 处理：

通过 Camunda Operate 查看 Incident
解决问题后,通过 API 或 Operate 重试 Job

5.4 流程变量如何在不同任务间传递？

流程实例变量：

在流程启动时设置
所有任务都可以访问
通过 activatedJob.getVariable(key) 获取

任务完成时设置变量：

java 复制代码

camundaClient.newCompleteUserTaskCommand(taskKey)
        .variables(variables)
        .send()
        .join();

独立设置变量：

java 复制代码

camundaClient.newSetVariablesCommand(processInstanceKey)
        .variables(variables)
        .send()
        .join();

5.5 如何实现流程的动态撤销？

消息订阅方式：

在 BPMN 中定义消息事件子流程：

xml 复制代码

<subProcess id="Activity_1eux7iq" triggeredByEvent="true">
  <startEvent id="revoke" isInterrupting="false">
    <bpmn:messageEventDefinition messageRef="Message_2tobcm6" />
  </startEvent>
  <!-- 撤销逻辑 -->
</subProcess>

<message id="Message_2tobcm6" name="task_revoke">
  <zeebe:subscription correlationKey="=process_instance_revoke_key" />
</message>

流程启动时设置关联键：

java 复制代码

variables.put("process_instance_revoke_key", UUID.randomUUID().toString());

发布消息触发撤销：

java 复制代码

camundaClient.newPublishMessageCommand()
        .messageName("task_revoke")
        .correlationKey(revokeKey)
        .send()
        .join();

六、性能优化与最佳实践

6.1 Job Worker 并发配置优化

配置参数：

yaml 复制代码

camunda:
  client:
    worker:
      defaults:
        timeout: 30s
        max-jobs-active: 32

优化建议：

max-jobs-active：根据业务处理时间和服务器资源调整
- IO 密集型任务：可设置较高值（64-128）
- CPU 密集型任务：设置较低值（8-16）
timeout：根据任务处理时间设置
- 短任务：10-30 秒
- 长任务：60-300 秒

6.2 长轮询超时时间设置

配置参数：

yaml 复制代码

camunda:
  client:
    request-timeout: 60s

优化建议：

必须显著大于服务端长轮询等待时间（默认约 10 秒）
建议设置为 60 秒,保留足够余量
过短会导致请求超时,过长会浪费资源

6.3 流程变量设计原则

最佳实践：

最小化变量数量：只保留必要的变量
避免大对象：不要在变量中存储大对象（如文件内容）
使用简单类型：优先使用 String、Integer、Boolean
变量命名规范：使用有意义的变量名,避免歧义

反例：

java 复制代码

// 不要这样做
variables.put("data", largeJsonObject);  // 大对象
variables.put("temp", temporaryValue);    // 临时变量
variables.put("x", value);                // 无意义命名

正例：

java 复制代码

// 应该这样做
variables.put("purchase_amount", 3000);
variables.put("audit_result", true);
variables.put("approver_comment", "同意采购申请");

6.4 错误处理与重试策略

重试策略设计：

错误类型	重试次数	重试间隔	处理方式
网络超时	3	指数退避	自动重试
业务异常	1	无	进入 Incident
系统异常	5	固定间隔	自动重试

指数退避实现：

java 复制代码

@JobWorker(type = "my_service", autoComplete = false)
public void myServiceJob(JobClient client, ActivatedJob job) {
    try {
        // 业务逻辑
        client.newCompleteCommand(job.getKey()).send().join();
    } catch (RetryableException e) {
        // 计算退避时间
        long backoffTime = (long) Math.pow(2, job.getRetries()) * 1000;

        client.newFailCommand(job.getKey())
                .retries(job.getRetries() - 1)
                .errorMessage(e.getMessage())
                .retryBackoff(Duration.ofMillis(backoffTime))
                .send()
                .join();
    }
}
