STM32 RS485读取SHT20

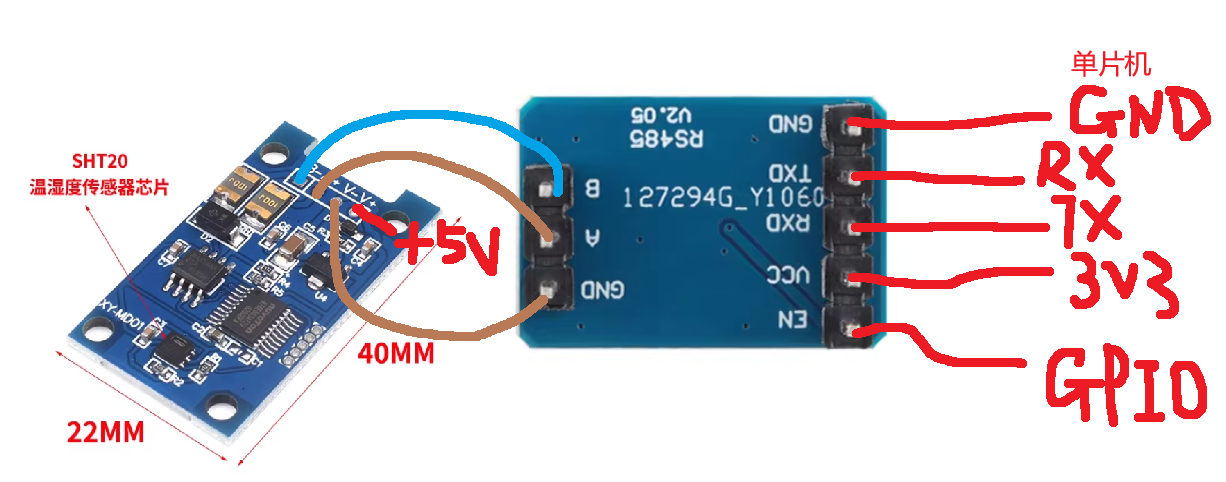

硬件配置

采用RS3485芯片，供电电压3V3，EN引脚连接GPIOA1（可更改）

采用SHT20芯片RS485版本，V+接5V，V-接GND；

另外单片机再接一路串口给电脑用来显示。

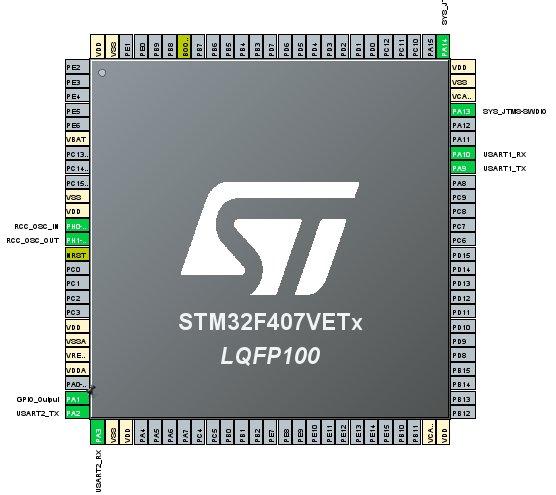

引脚设置

PA1设置为GPIO_OUTPUT，默认拉低

USART1使能，配置默认；

USART2使能，波特率改为9600并开启NVIC中断；

协议知识

RS485是一种硬件电气标准，它定义了设备之间如何进行物理连接和信号传输。你可以把它想象成一条专为工业环境设计的高速公路。

一条RS485总线可以连接多个设备（理论上最多32个标准负载，使用中继器可扩展至更多），形成总线型网络，大大简化了布线。

在大多数应用中，RS485采用半双工模式，即数据在同一时间只能单向传输，要么发，要么收，这简化了总线结构并避免了冲突。

Modbus是一种通信协议，它定义了设备之间交换数据的格式和规则。如果说RS485是路，Modbus就是路上车辆必须遵守的交通规则，确保所有设备都能"说同一种语言"。

通信流程：

主芯片想要读取1号从站（如温度传感器）的数据。
主站按照Modbus协议的规则，打包一个请求报文，其中包含从站地址（1）、功能码（如"读寄存器"）等信息。
这个报文通过RS485接口转换成电信号，在总线上广播出去。
总线上所有设备都能收到信号，但只有地址为1的从站会识别并处理这个请求。
1号从站将温度值打包成Modbus响应报文，通过RS485接口发回给主站。

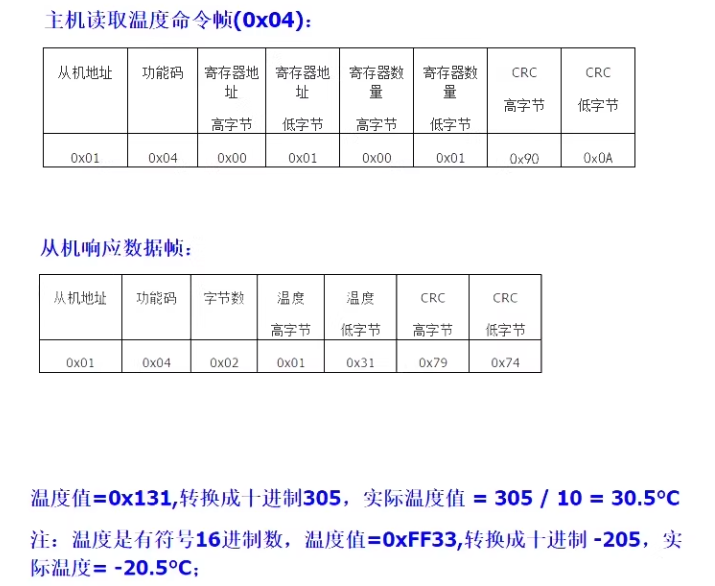

本次所用到的是标准Modbus RTU协议

代码编写

逻辑比较简单，发送指令，收到指令开启中断并将结果拷贝通过另一路串口发送到电脑

cpp 复制代码

#ifndef __SHT20_H
#define __SHT20_H

#include "main.h"
#include <string.h>
#include "usart.h"
//------------------------数据变量定义------------------------------------
extern uint8_t uart2_rx_buf[];
extern uint8_t uart1_tx_buf[];
//------------------------外部接口函数------------------------------------
void UART2_To_UART1_Forward(void);
void RS485_Send(uint8_t *data, uint16_t len);
void Test_Sht20(void);
//------------------------硬件接口配置------------------------------------
#define RS485_EN_GPIO_Port  GPIOA
#define RS485_EN_Pin        GPIO_PIN_1
#define RS485_RX_MODE()     HAL_GPIO_WritePin(RS485_EN_GPIO_Port, RS485_EN_Pin, GPIO_PIN_RESET)   // 低电平=接收
#define RS485_TX_MODE()     HAL_GPIO_WritePin(RS485_EN_GPIO_Port, RS485_EN_Pin, GPIO_PIN_SET)     // 高电平=发送
//-----------------------------------------------------------------------
#endif

cpp 复制代码

#include "sht20.h"

//------------------------数据变量定义------------------------------------
uint8_t uart2_rx_buf[16];
uint8_t uart1_tx_buf[16];
volatile uint16_t rx_len = 0;

const uint8_t SHT20_CMD_READ_TEMP[8] = {0x01, 0x04, 0x00, 0x01, 0x00, 0x01, 0x60, 0x0A};
const uint8_t SHT20_CMD_READ_HUMI[8] = {0x01, 0x04, 0x00, 0x02, 0x00, 0x01, 0x90, 0x0A};
const uint8_t SHT20_CMD_READ_BOTH[8] = {0x01, 0x04, 0x00, 0x01, 0x00, 0x02, 0x20, 0x0B};
const uint8_t SHT20_CMD_READ_ADDR[8] = {0x01, 0x03, 0x01, 0x01, 0x00, 0x01, 0x20, 0x0B};

//-----------------------具体函数实现------------------------------------
void UART2_To_UART1_Forward(void)
{
    if (rx_len == 0) return;
    memcpy(uart1_tx_buf, uart2_rx_buf, rx_len);
    HAL_UART_Transmit(&huart1, uart1_tx_buf, rx_len, 100);
    rx_len = 0;
}
//-----------------------------------------------------------------------
void RS485_Send(uint8_t *data, uint16_t len)
{
    RS485_TX_MODE();  //切换为发送模式
    HAL_UART_Transmit(&huart2, data, len, 100);
    while (__HAL_UART_GET_FLAG(&huart2, UART_FLAG_TC) == RESET);
    RS485_RX_MODE();  //切回接收
}
//-----------------------------------------------------------------------
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    static uint16_t rx_index = 0;
    static uint32_t last_rx_time = 0;

    if (huart->Instance == USART2)
    {
        uint32_t now = HAL_GetTick();
        if (now - last_rx_time > 10 && rx_index > 0)  rx_index = 0;
        last_rx_time = now;
        if (rx_index < 16 - 1) rx_index++;
        HAL_UART_Receive_IT(&huart2, &uart2_rx_buf[rx_index], 1);

        if (rx_index >= 7) {
            rx_len = rx_index;
            rx_index = 0;
            UART2_To_UART1_Forward();
        }
    }
}
//-----------------------------------------------------------------------
void Test_Sht20(void)
{
	HAL_UART_Receive_IT(&huart2, uart2_rx_buf, 1);
	while(1)
	{
		RS485_Send((uint8_t *)SHT20_CMD_READ_TEMP, 8);
		HAL_Delay(1000);
		RS485_Send((uint8_t *)SHT20_CMD_READ_HUMI, 8);
		HAL_Delay(1000);
		RS485_Send((uint8_t *)SHT20_CMD_READ_BOTH, 8);
		HAL_Delay(1000);
	}
}

测试结果

以上就完成了模块的测试，后续优化可参考

①目前是根据字节数判断截止，但是返回字节数量并不固定，可以用时间戳来实现

②后续不可能都在节点1上，可以考虑自动CRC生成，但器件少的情况更建议手动配置数组
