这是一篇关于在虚幻引擎材质中 旋转法线贴图及正确矫正法线向量的 简短教程
问题

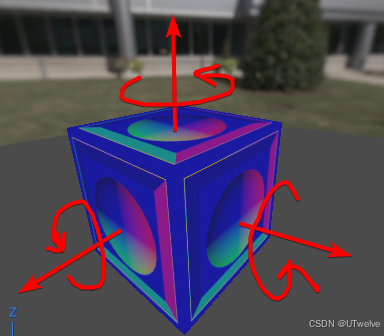

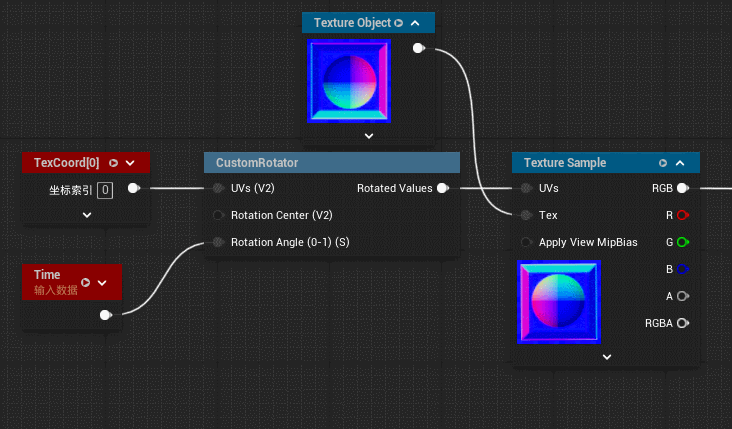

当我们使用 CustomRotator 等方式，对法线贴图的 UV 进行旋转时，贴图的纹理虽然旋转了，但 法线向量所代表的三维方向并没有跟着旋转 。

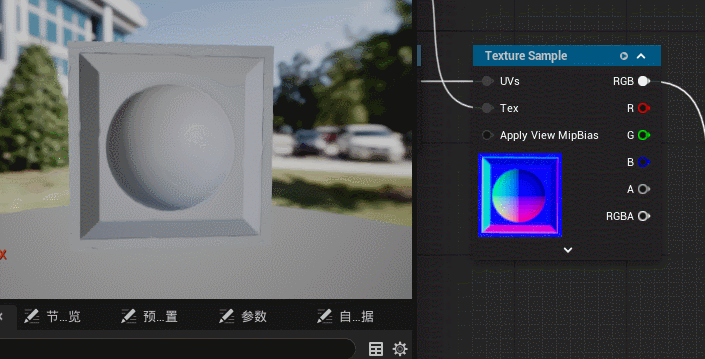

这会导致模型在受到光照时，高光和阴影的方向完全错乱。
修正
为了修复这个问题，我们必须在材质中对采样出来的法线向量进行一次反向旋转补偿。
方法一：RotateAboutAxis
这是利用引擎内置节点处理三维向量旋转的最标准方法，也是最容易理解的连线方式。
核心逻辑：
将采样出的法线向量，绕着 Z 轴（0,0,1）反向旋转与 UV 相同的角度。

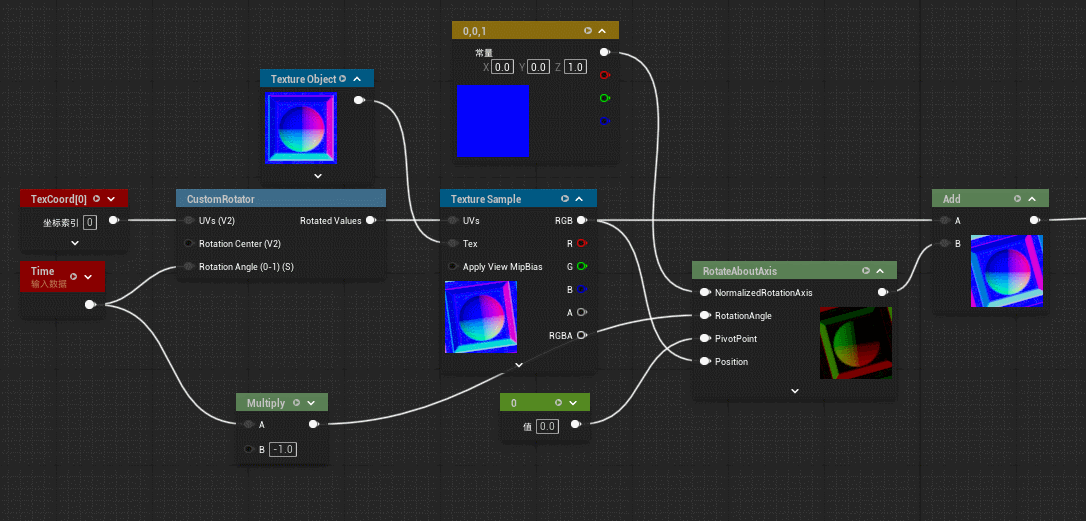

节点连线步骤：
-
获取原始法线： 正常使用
Texture Sample采样你的法线贴图（UV 已经过CustomRotator旋转）。 -
设置旋转轴： 创建一个垂直于贴图表面方向常量
(0,0,1)，连接到RotateAboutAxis节点的 NormalizedRotationAxis （旋转轴）引脚。
-
反向角度： 将你用于旋转 UV 的角度（0~1的值），乘以 -1 ，连接到 RotationAngle 引脚。
-
设置轴心： 将常量
0连接到 PivotPoint（枢轴点）引脚。 -
输入向量： 将法线贴图的
RGB输出，连接到 Position 引脚。 -

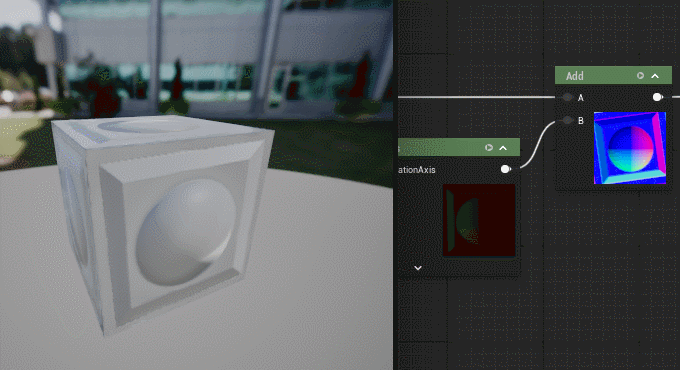

⚠️ 相加补偿（易错点）：
RotateAboutAxis节点原本是为顶点偏移设计的，它输出的不是最终位置，而是偏移量 。因此，你必须用一个Add节点，将原始法线的RGB与RotateAboutAxis的输出结果相加，才是最终正确的法线
方法二：使用 Sine / Cosine 数学节点（极致性能、纯二维旋转）
通过观察RotateAboutAxis绕(0,0,1)轴旋转，

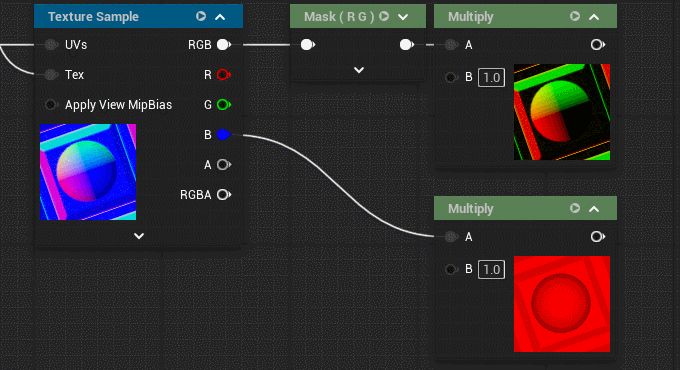

不难发现，法线贴图的 Z 轴（蓝色通道(0,0,1)）在平面旋转时其实是不变的，我们只需要旋转 X 和 Y（红、绿通道）。
利用纯数学节点进行二维旋转矩阵计算，可以省去 RotateAboutAxis 内部复杂的三维运算，性能开销极低 *。
核心逻辑：

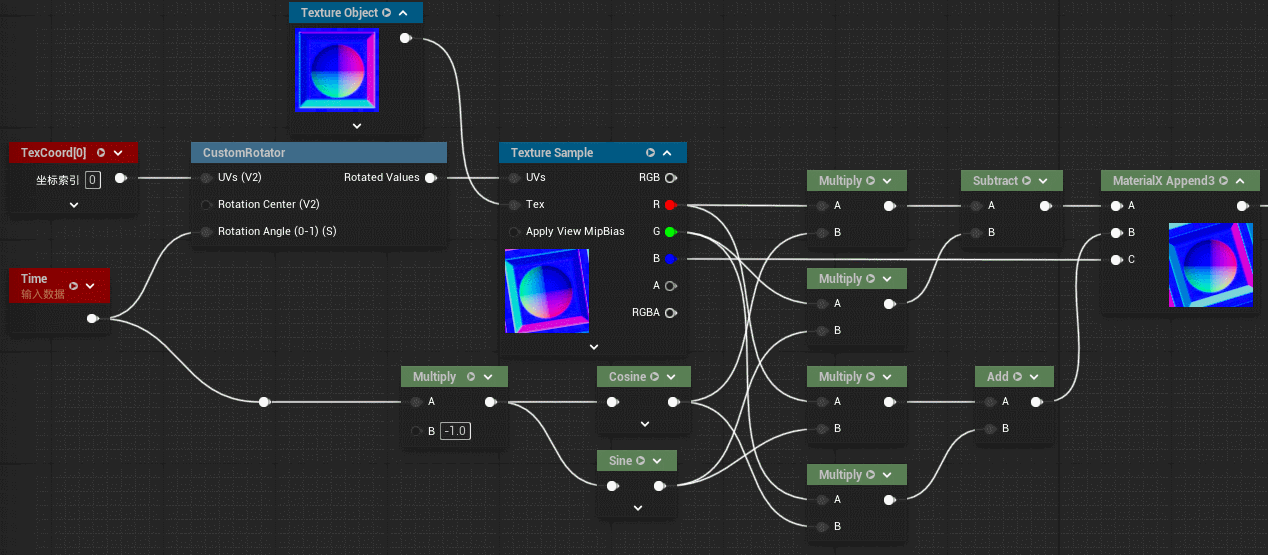

利用二维向量旋转公式：
NewX = X * Cos(角度) - Y * Sin(角度)NewY = X * Sin(角度) + Y * Cos(角度)
在虚幻引擎的材质编辑器 中，Sine 和 Cosine 节点的默认周期是 1.0 。这极其方便，意味着可以直接把 CustomRotator 的 0~1 的角度值连给它们（依然要乘以 -1来反转旋转）。
有关性能
- 在现代 GPU 中，方法一和方法二相差微乎其微。
方法一大约8个指令，方法二大约16个指令。RotateAboutAxis被被设计成可以绕着任意三维轴，虽然会因为旋转公式多出一倍指令，但编辑器理论上会根据绝对常量 (0, 0, 1)优化掉跟X和Y相关的叉积、点积乘法（结果肯定都是0），会精简的和方法二几乎一样，放心大胆地用RotateAboutAxis。 - 除非你在做极其严苛的优化
那么方法二还可以进一步优化，充分利用 GPU 的 SIMD特性

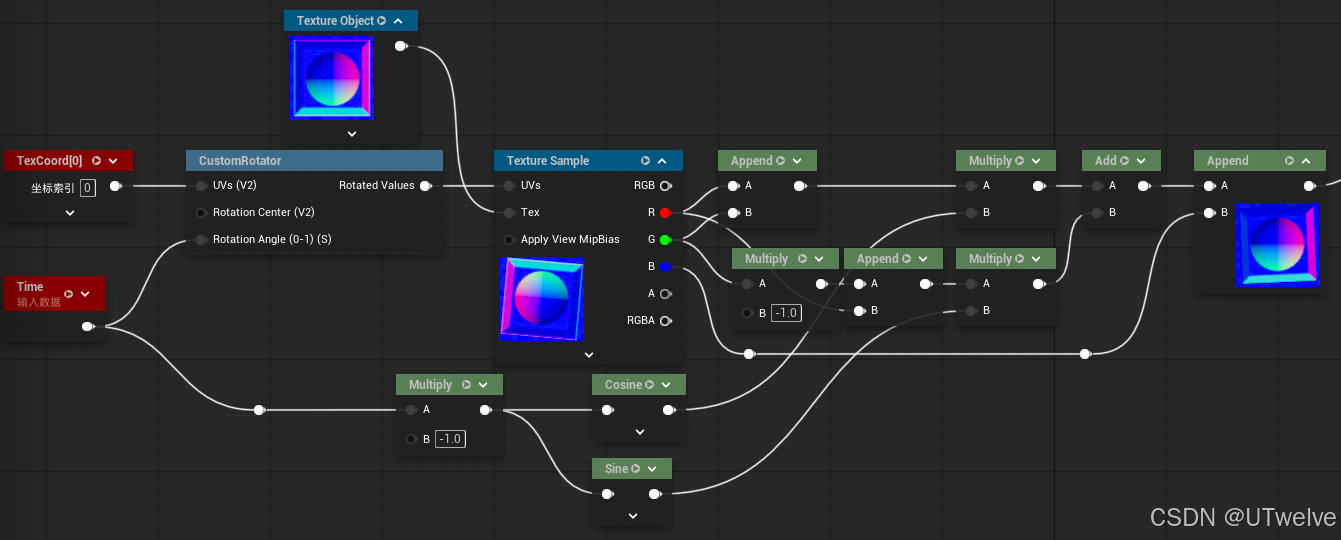

把它们组合成 V2 向量，它可以拆解为两部分相加
NewV2 = (X*Cos, Y*Cos) + (-Y*Sin, X*Sin)
提取公因式，就变成了非常优雅的向量运算：
NewV2 = (X, Y) * Cos + (Y, X) * (-Sin, Sin)
把原本需要 4次乘法、2次加减法，压缩成了 3个乘法 和 1个加法。
