深入探讨如何利用 GPU 顶点着色器的并行算力，以零 CPU 开销实现三种经典自然动画效果，附完整 GLSL 代码与原理解析。
什么是顶点动画？原理
Vertex Animation --- GPU-side Deformation
传统 CPU 动画需要每帧将新的顶点位置上传到 GPU，带宽压力大。顶点动画（Vertex Animation） 则把位移逻辑全部写进顶点着色器（Vertex Shader），让 GPU 数千个核心并行计算每个顶点的位置偏移，CPU 只需传递时间 uniform float uTime 一个参数即可驱动整个动画。
核心优势
零 CPU 骨骼运算、零逐帧网格上传、天然适合草地/海洋等大量重复单元的场景，结合 GPU Instancing 效果尤佳。
顶点着色器在 GPU 渲染管线的最前端执行，它的核心输入是模型空间顶点坐标 attribute vec3 position，输出是裁剪空间坐标 gl_Position。我们只需在这两者之间插入数学函数，就能让顶点"动起来"。

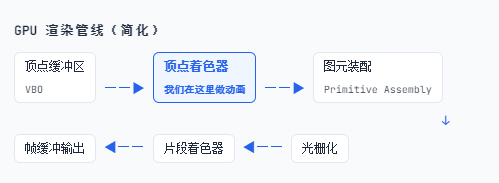

渲染管线中的位置

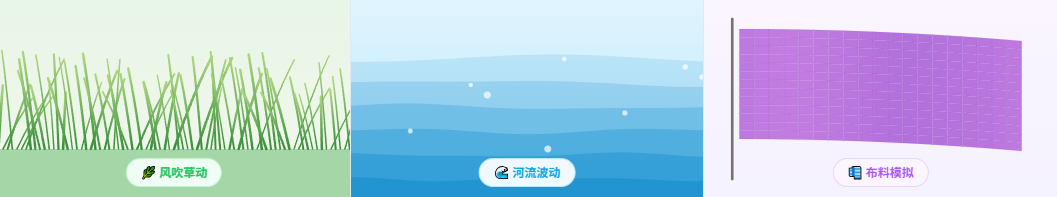

对于草地、水面、布料这三类效果，它们的共同特征是：形变规律可以用数学公式描述------正弦波、Gerstner 波方程、弹簧约束近似------因此非常适合放进顶点着色器以数学方式驱动。
风吹草动草地
Grass Wind Sway
草地动画的关键在于：越靠近草尖，摆动幅度越大；草根固定不动。这本质上是以 Y 轴坐标为权重的正弦位移。
摆动原理
核心公式
offsetX = sin(posX · freq + uTime · speed) × amplitude × heightFactor
heightFactor = posY / grassHeight （归一化高度权重）
其中 posX 使每根草的相位不同，让草地呈现自然的错位摆动 而非整齐划一。uTime 随帧推进驱动动画，heightFactor 确保草根不动、草尖摆动最大。
cs
// ╔════════════════════════════════════════════╗// ║ grass.vert --- 风吹草动顶点着色器 ║// ╚════════════════════════════════════════════╝
precision mediump float;
// ── Uniforms（CPU 端每帧更新）──────────────uniform mat4 modelViewProjection;uniform float uTime; // 当前时间（秒）uniform float uWindStrength; // 风力强度 [0, 1]uniform float uWindFreq; // 风吹频率（Hz）uniform vec2 uWindDir; // 风的水平方向
// ── Attributes（来自顶点缓冲区）────────────attribute vec3 position; // 模型空间顶点坐标attribute float aGrassHeight; // 该草叶总高度（烘焙进去）
// ── Varyings（传给片段着色器）──────────────varying float vBlend; // 用于片段着色（草尖更亮）
void main() {
// 1. 计算归一化高度权重（草根=0，草尖=1） float heightFactor = position.y / aGrassHeight; // clamp 防止负值（草根可能在 y=0 以下） heightFactor = clamp(heightFactor, 0.0, 1.0);
// 2. 主风摆动：沿风向的正弦偏移 float phase = dot(position.xz, uWindDir) * 2.5 + uTime * uWindFreq; float sway = sin(phase) * uWindStrength;
// 3. 次级扰动：更高频，幅度更小，增加随机感 float sway2 = sin(phase * 2.3 + 1.2) * uWindStrength * 0.3;
// 4. 用高度权重使草尖摆动、草根固定 vec3 animPos = position; animPos.x += (sway + sway2) * uWindDir.x * heightFactor; animPos.z += (sway + sway2) * uWindDir.y * heightFactor;
// 5. 重力下垂补偿（风强时草尖略向下弯） animPos.y -= heightFactor * heightFactor * abs(sway) * 0.15;
// 6. 输出 varying 用于着色 vBlend = heightFactor;
// 7. 最终裁剪空间坐标 gl_Position = modelViewProjection * vec4(animPos, 1.0);}优化技巧
实际项目中可叠加两个不同频率/方向的正弦，模拟主风 + 次级扰动，使草地动作更自然丰富。另外可利用一张**风力贴图（Wind Map）**采样局部风速，实现区域性强风效果。
河流波动水面
Water Wave Simulation with Gerstner Waves
水面波动比草地复杂------真实的水波不只是 Y 方向的上下起伏，还存在水平方向的轨道运动 （Orbital Motion）。Gerstner 波是游戏工业中最常用的物理近似模型，它同时影响顶点的 X、Y、Z 三个分量。
Gerstner 波方程
Gerstner 波公式
X' = X + Σ (Q·A) · D.x · cos(k·(D·P) - ω·t)
Z' = Z + Σ (Q·A) · D.y · cos(k·(D·P) - ω·t)
Y' = Σ A · sin(k·(D·P) - ω·t)
k = 2π/L（波数） | ω = √(g·k)（角频率） | Q = 陡度参数
其中 D 是波的传播方向（二维归一化向量），A 是振幅，L 是波长，Q 控制波峰陡度（Q=0 为正弦波，Q=1 为尖锐波峰）。叠加多个不同方向、波长的 Gerstner 波即可得到真实感的海洋/河流效果。
完整顶点着色器代码
cs
// ╔════════════════════════════════════════════╗// ║ water.vert --- Gerstner 波水面着色器 ║// ╚════════════════════════════════════════════╝
precision highp float;
uniform mat4 modelViewProjection;uniform mat3 normalMatrix;uniform float uTime;
// ── Gerstner 波参数（支持最多 4 个叠加）───// waveDir[i] : vec2 传播方向（归一化）// waveAmp[i] : float 振幅 A// waveLen[i] : float 波长 L// waveSteep[i] : float 陡度 Q ∈ [0, 1]uniform vec2 waveDir[4];uniform float waveAmp[4];uniform float waveLen[4];uniform float waveSteep[4];
attribute vec3 position;attribute vec3 normal;
varying vec3 vWorldNormal;varying vec3 vWorldPos;
// ── 单个 Gerstner 波贡献函数 ───────────────vec3 GerstnerWave(vec2 dir, float A, float L, float Q,
vec2 xz, float t, inout vec3 tangent, inout vec3 binormal) {
float k = 6.28318 / L; // 波数 k = 2π/L float c = sqrt(9.8 / k); // 相速度 c = √(g/k) float f = k * (dot(dir, xz) - c * t); float qa = Q * A;
// 更新切线与副切线（用于法线推导） tangent += vec3(-dir.x * dir.x * k * qa * sin(f), dir.x * k * A * cos(f), -dir.x * dir.y * k * qa * sin(f)); binormal += vec3(-dir.x * dir.y * k * qa * sin(f), dir.y * k * A * cos(f), -dir.y * dir.y * k * qa * sin(f));
return vec3(qa * dir.x * cos(f), A * sin(f), qa * dir.y * cos(f));}
void main() { vec3 p = position; vec3 tangent = vec3(1,0,0); vec3 binormal = vec3(0,0,1);
// 叠加 4 个 Gerstner 波 for (int i = 0; i < 4; i++) { p += GerstnerWave(waveDir[i], waveAmp[i], waveLen[i], waveSteep[i], position.xz, uTime, tangent, binormal); }
// 用叉积重建法线 vWorldNormal = normalMatrix * normalize(cross(binormal, tangent)); vWorldPos = p; gl_Position = modelViewProjection * vec4(p, 1.0);}法线重建
顶点位移后原始法线已失效，需要在着色器中同步推导新法线（Gerstner 波的法线有解析解），否则光照会出现严重错误。具体推导公式见代码注释。
布料模拟布料
Cloth Simulation via Vertex Shader
布料模拟是三种效果中最复杂的。真正的物理布料模拟（弹簧-质点系统）需要迭代约束求解 ，状态依赖上一帧------这天然不适合无状态的顶点着色器。 然而工业界有一个广泛使用的技巧：预烘焙 + 顶点动画纹理（VAT，Vertex Animation Texture），将离线模拟的顶点路径烘焙成浮点纹理，在着色器中按时间采样即可获得逼真的布料效果，且运行时开销极低。
两种实现路径对比
| 方案 | 适用场景 | 运行时开销 | 真实度 |
|---|---|---|---|
| 正弦叠加近似 | 旗帜、窗帘、远景 | 极低 | 中等 |
| VAT 纹理采样 | 角色布料、特写道具 | 低 | 高 |
| Compute Shader 约束 | 实时交互布料 | 中高 | 极高 |
本节同时演示正弦叠加法 （适合 WebGL/顶点着色器）和VAT 采样法的核心实现。正弦法用两个方向相近但不同的正弦波叠加，并施加重力下垂，使旗帜呈现自然悬垂感。
性能对比与最佳实践
| 效果 | 顶点数参考 | 额外 Uniform | GPU 耗时估算 | 推荐叠加技术 |
|---|---|---|---|---|
| 草地 | 10 万～100 万 | uTime, uWind | < 0.5ms | GPU Instancing |
| 水面 | 1 万～50 万 | uTime, 4×波参数 | < 1ms | LOD 网格分级 |
| 布料 | 1000～1 万 | uTime / uVATTex | 1～3ms | VAT + 纹理压缩 |
黄金法则
顶点着色器里避免复杂 if/else 分支 ------GPU 的 SIMD 架构对分支非常不友好。优先用数学混合（mix、clamp、smoothstep）代替条件判断，以保持 warp 执行一致性。
总结
顶点着色器动画是现代游戏和实时渲染中性价比最高的技术之一。三种效果的核心思路可以归纳为：
- 风吹草动：以高度为权重的正弦位移 + 相位错位
- 河流波动：多层 Gerstner 波叠加 + 同步推导法线
- 布料模拟：正弦近似（实时轻量）或 VAT 采样（高真实度）
三者都遵循同一个设计原则：将随时间变化的数学公式写入顶点着色器，CPU 只传递时间标量。这种"函数驱动"思想让动画完全运行在 GPU 端，与 CPU 物理、AI 等系统完全解耦，是大规模自然场景渲染的首选方案。
